FIAT TIPO 5DOORS STATION WAGON 2018 Brugs- og vedligeholdelsesvejledning (in Danish)

51)Funktionen kan forringes af enhver
strukturel ændring på bilen som f.eks. en
ændring i forlygternes position, skift af dæk
eller en større belastning i forhold til bilens
forventede standard.
52)Forkerte reparationer, der er udført på
fronten af bilen (f.eks. kofanger, chassis),
kan ændre placeringen af radarsensoren og
kompromittere funktionaliteten. Kontakt
Fiats servicenet for enhver reparation af
denne type.
53)Pil ikke ved eller udfør noget indgreb på
radarsensoren. Kontakt Fiats servicenet i
tilfælde af fejl ved sensoren.
54)Undgå vask med højtryksstråler i den
nederste del af kofangeren: Undgå især at
indvirke på det systemets elektriske stik.
55)Vær opmærksom på reparationer og
nye lakeringer i området omkring sensoren
(liste, der dækker sensoren på venstre side
af kofangeren). I tilfælde af frontale
sammenstød kan sensoren deaktiveres
automatisk og vise en signalering på
displayet for at angive, at sensoren skal
repareres. Også selvom der ikke er nogen
fejlsignaleringer, skal du deaktivere
systemets funktion, hvis du har mistanke
om, at radarsensorens position er blevet
ændret (f.eks. pga. af frontale sammenstød
ved lav hastighed som f.eks.
parkeringsmanøvrer). Henvend dig i disse
tilfælde til Fiats servicenet for en regulering

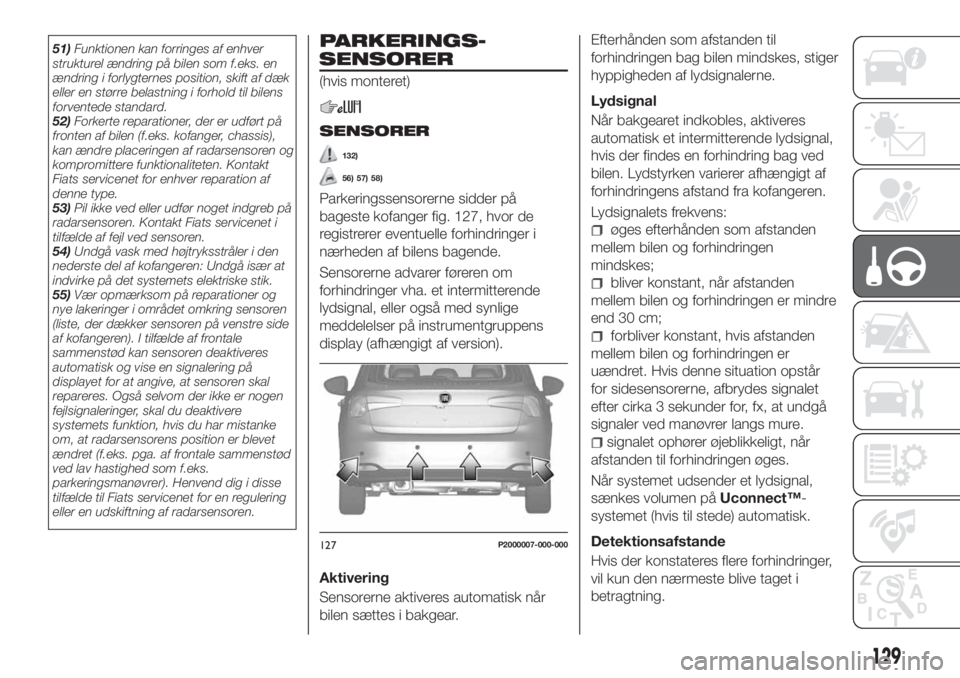

eller en udskiftning af radarsensoren.PARKERINGS-
SENSORER
(hvis monteret)
SENSORER
132)
56) 57) 58)
Parkeringssensorerne sidder på
bageste kofanger fig. 127, hvor de
registrerer eventuelle forhindringer i
nærheden af bilens bagende.
Sensorerne advarer føreren om
forhindringer vha. et intermitterende
lydsignal, eller også med synlige
meddelelser på instrumentgruppens
display (afhængigt af version).
Aktivering
Sensorerne aktiveres automatisk når
bilen sættes i bakgear.Efterhånden som afstanden til
forhindringen bag bilen mindskes, stiger
hyppigheden af lydsignalerne.
Lydsignal
Når bakgearet indkobles, aktiveres
automatisk et intermitterende lydsignal,
hvis der findes en forhindring bag ved
bilen. Lydstyrken varierer afhængigt af
forhindringens afstand fra kofangeren.
Lydsignalets frekvens:
øges efterhånden som afstanden
mellem bilen og forhindringen
mindskes;
bliver konstant, når afstanden
mellem bilen og forhindringen er mindre
end 30 cm;
forbliver konstant, hvis afstanden
mellem bilen og forhindringen er
uændret. Hvis denne situation opstår
for sidesensorerne, afbrydes signalet
efter cirka 3 sekunder for, fx, at undgå
signaler ved manøvrer langs mure.
signalet ophører øjeblikkeligt, når
afstanden til forhindringen øges.
Når systemet udsender et lydsignal,
sænkes volumen påUconnect™-
systemet (hvis til stede) automatisk.
Detektionsafstande
Hvis der konstateres flere forhindringer,
vil kun den nærmeste blive taget i
betragtning.
127P2000007-000-000
129

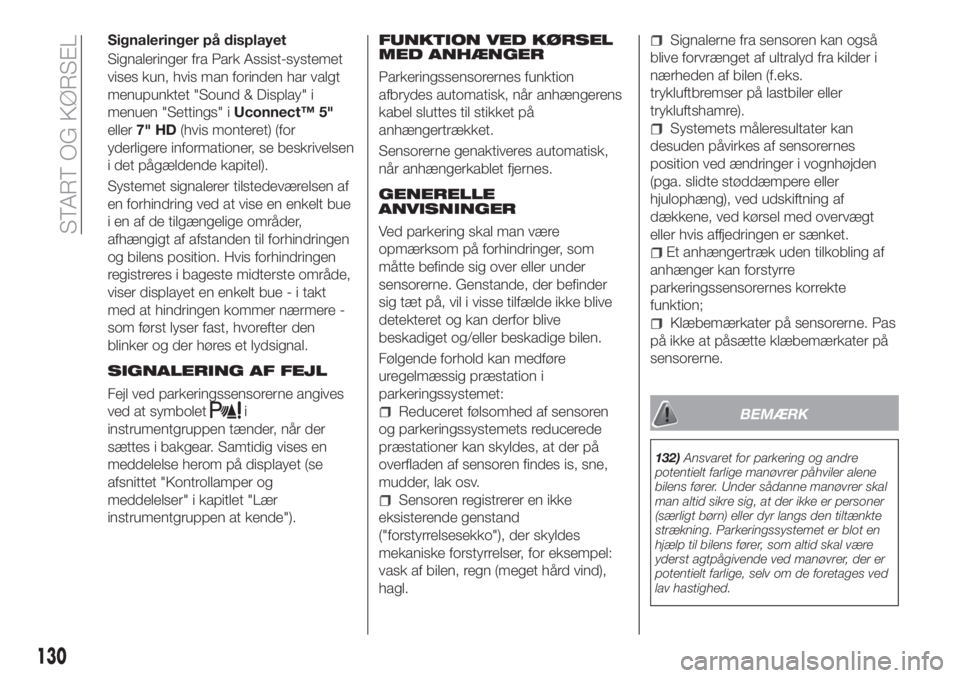

Signaleringer på displayet
Signaleringer fra Park Assist-systemet
vises kun, hvis man forinden har valgt
menupunktet "Sound & Display" i
menuen "Settings" iUconnect™ 5"
eller7" HD(hvis monteret) (for
yderligere informationer, se beskrivelsen
i det pågældende kapitel).
Systemet signalerer tilstedeværelsen af
en forhindring ved at vise en enkelt bue
i en af de tilgængelige områder,
afhængigt af afstanden til forhindringen
og bilens position. Hvis forhindringen
registreres i bageste midterste område,
viser displayet en enkelt bue - i takt
med at hindringen kommer nærmere -
som først lyser fast, hvorefter den
blinker og der høres et lydsignal.
SIGNALERING AF FEJL
Fejl ved parkeringssensorerne angives
ved at symbolet
i
instrumentgruppen tænder, når der
sættes i bakgear. Samtidig vises en
meddelelse herom på displayet (se
afsnittet "Kontrollamper og
meddelelser" i kapitlet "Lær
instrumentgruppen at kende").
FUNKTION VED KØRSEL
MED ANHÆNGER
Parkeringssensorernes funktion
afbrydes automatisk, når anhængerens
kabel sluttes til stikket på
anhængertrækket.
Sensorerne genaktiveres automatisk,
når anhængerkablet fjernes.
GENERELLE
ANVISNINGER
Ved parkering skal man være
opmærksom på forhindringer, som
måtte befinde sig over eller under
sensorerne. Genstande, der befinder
sig tæt på, vil i visse tilfælde ikke blive
detekteret og kan derfor blive
beskadiget og/eller beskadige bilen.
Følgende forhold kan medføre
uregelmæssig præstation i
parkeringssystemet:
Reduceret følsomhed af sensoren
og parkeringssystemets reducerede
præstationer kan skyldes, at der på
overfladen af sensoren findes is, sne,
mudder, lak osv.
Sensoren registrerer en ikke
eksisterende genstand
("forstyrrelsesekko"), der skyldes
mekaniske forstyrrelser, for eksempel:
vask af bilen, regn (meget hård vind),
hagl.
Signalerne fra sensoren kan også
blive forvrænget af ultralyd fra kilder i
nærheden af bilen (f.eks.
trykluftbremser på lastbiler eller
trykluftshamre).
Systemets måleresultater kan
desuden påvirkes af sensorernes
position ved ændringer i vognhøjden
(pga. slidte støddæmpere eller
hjulophæng), ved udskiftning af
dækkene, ved kørsel med overvægt
eller hvis affjedringen er sænket.
Et anhængertræk uden tilkobling af
anhænger kan forstyrre
parkeringssensorernes korrekte
funktion;
Klæbemærkater på sensorerne. Pas
på ikke at påsætte klæbemærkater på
sensorerne.
BEMÆRK
132)Ansvaret for parkering og andre
potentielt farlige manøvrer påhviler alene
bilens fører. Under sådanne manøvrer skal
man altid sikre sig, at der ikke er personer
(særligt børn) eller dyr langs den tiltænkte
strækning. Parkeringssystemet er blot en
hjælp til bilens fører, som altid skal være
yderst agtpågivende ved manøvrer, der er
potentielt farlige, selv om de foretages ved
lav hastighed.
130
START OG KØRSEL

VIGTIGT
56)For at fungere korrekt skal sensorerne
være fri for mudder, snavs, sne eller is. Pas
på ikke at ridse eller beskadige sensorerne
ved rengøringen. Undgå at bruge tørre, ru
eller hårde klude. Sensorerne skal vaskes
med rent vand, eventuelt tilsat
autoshampoo. I vaskeanlæg hvor der
anvendes spulere med damp- eller
højtryksdyse, skal man rengøre sensorerne
hurtigt med en afstand på mindst 10 cm
mellem dyse og sensor.
57)Eventuelle indgreb på kofangerne i
nærheden af sensorerne bør udelukkende
udføres af Fiats servicenet. Forkerte
indgreb på kofangerne kan påvirke den
korrekte funktion af parkeringssensorerne
58)Oplakering af kofangerne og
pletreparationer i nærheden af sensorerne
bør kun udføres af Fiats servicenet. Forkert
påføring af lak kan nedsætte eller hindre
parkeringssensorernes funktion.

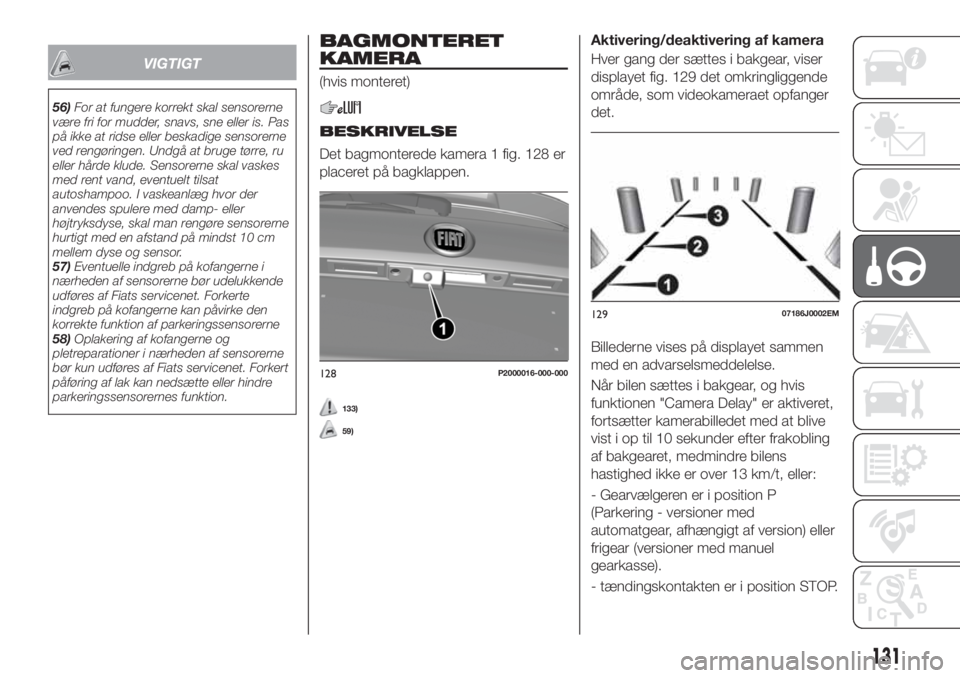

BAGMONTERET
KAMERA
(hvis monteret)
BESKRIVELSE
Det bagmonterede kamera 1 fig. 128 er
placeret på bagklappen.
133)
59)
Aktivering/deaktivering af kamera
Hver gang der sættes i bakgear, viser
displayet fig. 129 det omkringliggende
område, som videokameraet opfanger
det.
Billederne vises på displayet sammen
med en advarselsmeddelelse.
Når bilen sættes i bakgear, og hvis
funktionen "Camera Delay" er aktiveret,
fortsætter kamerabilledet med at blive
vist i op til 10 sekunder efter frakobling
af bakgearet, medmindre bilens
hastighed ikke er over 13 km/t, eller:
- Gearvælgeren er i position P
(Parkering - versioner med
automatgear, afhængigt af version) eller
frigear (versioner med manuel
gearkasse).
- tændingskontakten er i position STOP.
128P2000016-000-000
12907186J0002EM
131

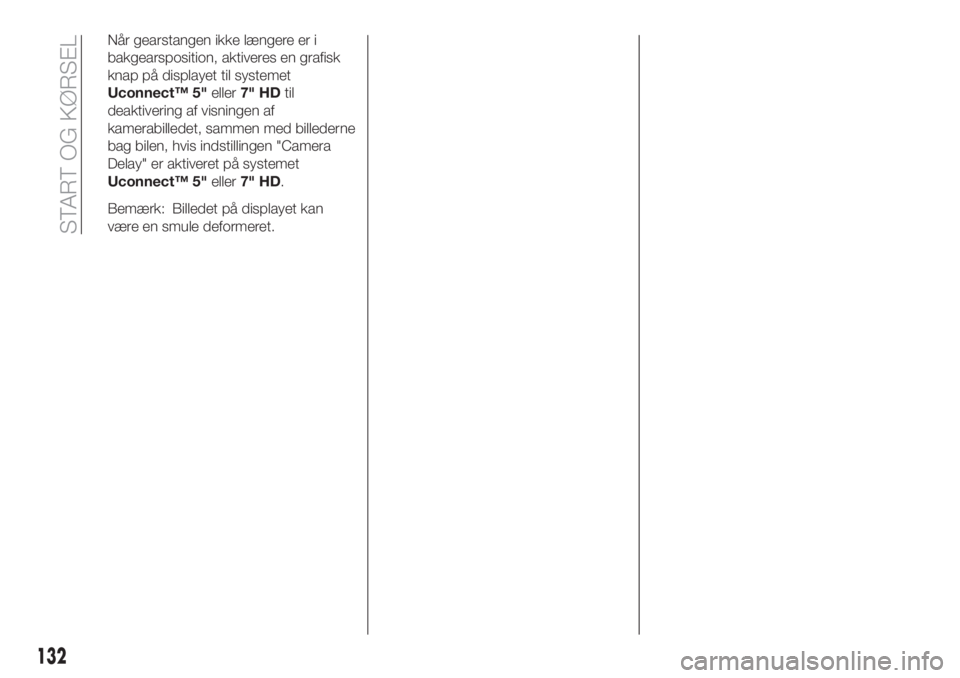

Når gearstangen ikke længere er i
bakgearsposition, aktiveres en grafisk
knap på displayet til systemet
Uconnect™ 5"eller7" HDtil
deaktivering af visningen af
kamerabilledet, sammen med billederne
bag bilen, hvis indstillingen "Camera
Delay" er aktiveret på systemet
Uconnect™ 5"eller7" HD.
Bemærk: Billedet på displayet kan
være en smule deformeret.
132
START OG KØRSEL

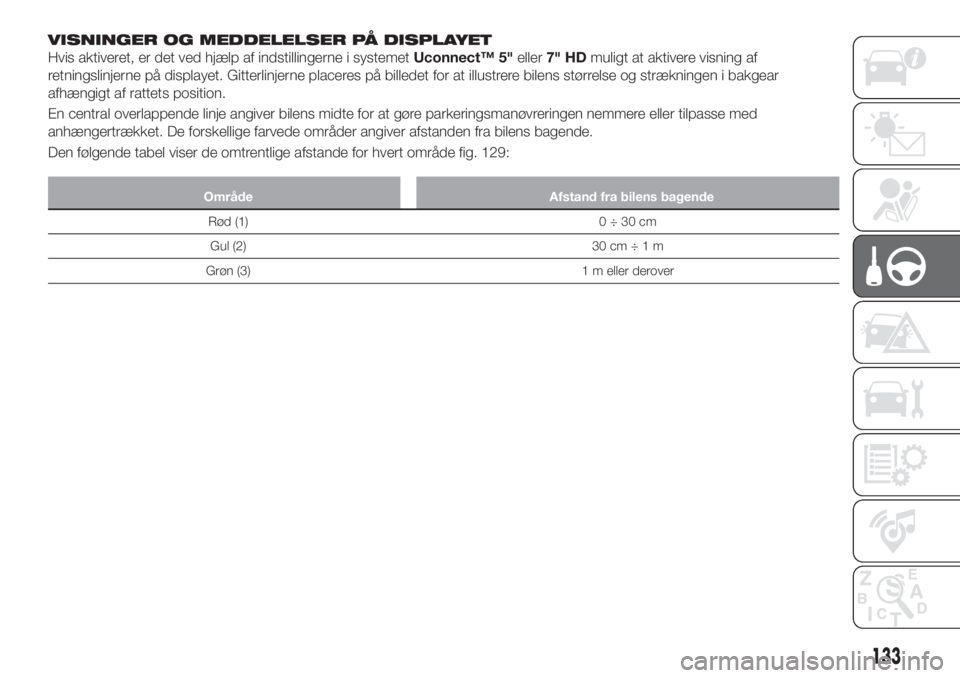

VISNINGER OG MEDDELELSER PÅ DISPLAYET
Hvis aktiveret, er det ved hjælp af indstillingerne i systemetUconnect™ 5"eller7" HDmuligt at aktivere visning af
retningslinjerne på displayet. Gitterlinjerne placeres på billedet for at illustrere bilens størrelse og strækningen i bakgear
afhængigt af rattets position.
En central overlappende linje angiver bilens midte for at gøre parkeringsmanøvreringen nemmere eller tilpasse med
anhængertrækket. De forskellige farvede områder angiver afstanden fra bilens bagende.
Den følgende tabel viser de omtrentlige afstande for hvert område fig. 129:
Område Afstand fra bilens bagende
Rød (1) 0 ÷ 30 cm
Gul(2) 30cm÷1m
Grøn (3) 1 m eller derover
133

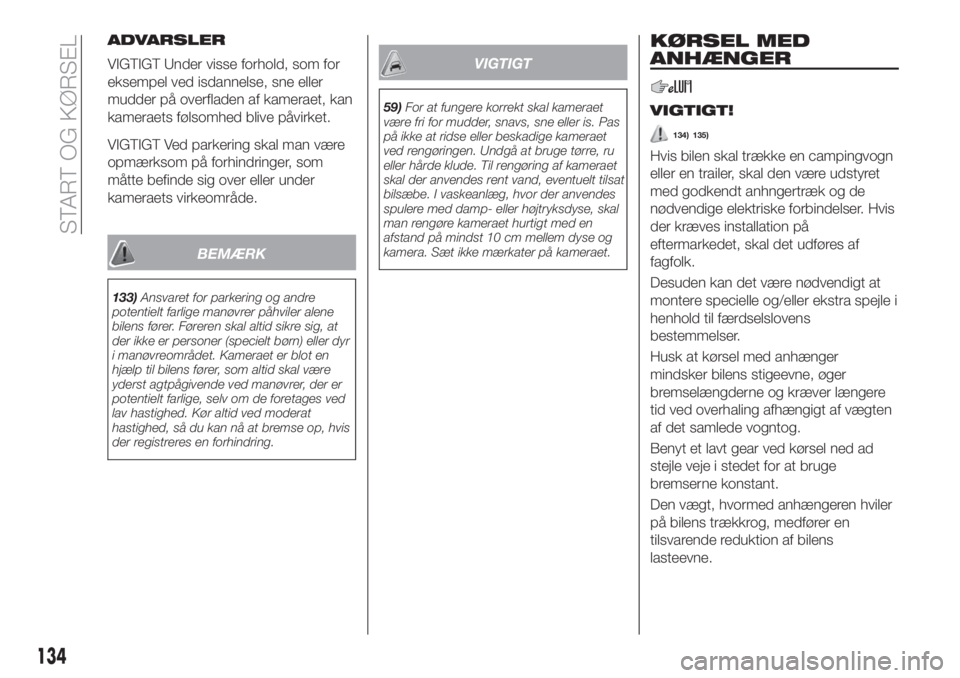

ADVARSLER
VIGTIGT Under visse forhold, som for
eksempel ved isdannelse, sne eller
mudder på overfladen af kameraet, kan
kameraets følsomhed blive påvirket.
VIGTIGT Ved parkering skal man være
opmærksom på forhindringer, som
måtte befinde sig over eller under
kameraets virkeområde.
BEMÆRK
133)Ansvaret for parkering og andre
potentielt farlige manøvrer påhviler alene
bilens fører. Føreren skal altid sikre sig, at
der ikke er personer (specielt børn) eller dyr
i manøvreområdet. Kameraet er blot en
hjælp til bilens fører, som altid skal være
yderst agtpågivende ved manøvrer, der er
potentielt farlige, selv om de foretages ved
lav hastighed. Kør altid ved moderat
hastighed, så du kan nå at bremse op, hvis
der registreres en forhindring.
VIGTIGT
59)For at fungere korrekt skal kameraet
være fri for mudder, snavs, sne eller is. Pas
på ikke at ridse eller beskadige kameraet
ved rengøringen. Undgå at bruge tørre, ru
eller hårde klude. Til rengøring af kameraet
skal der anvendes rent vand, eventuelt tilsat
bilsæbe. I vaskeanlæg, hvor der anvendes
spulere med damp- eller højtryksdyse, skal
man rengøre kameraet hurtigt med en
afstand på mindst 10 cm mellem dyse og
kamera. Sæt ikke mærkater på kameraet.
KØRSEL MED
ANHÆNGER
VIGTIGT!
134) 135)
Hvis bilen skal trække en campingvogn
eller en trailer, skal den være udstyret
med godkendt anhngertræk og de
nødvendige elektriske forbindelser. Hvis
der kræves installation på
eftermarkedet, skal det udføres af
fagfolk.
Desuden kan det være nødvendigt at
montere specielle og/eller ekstra spejle i
henhold til færdselslovens
bestemmelser.
Husk at kørsel med anhænger
mindsker bilens stigeevne, øger
bremselængderne og kræver længere
tid ved overhaling afhængigt af vægten
af det samlede vogntog.
Benyt et lavt gear ved kørsel ned ad
stejle veje i stedet for at bruge
bremserne konstant.
Den vægt, hvormed anhængeren hviler
på bilens trækkrog, medfører en
tilsvarende reduktion af bilens
lasteevne.
134
START OG KØRSEL

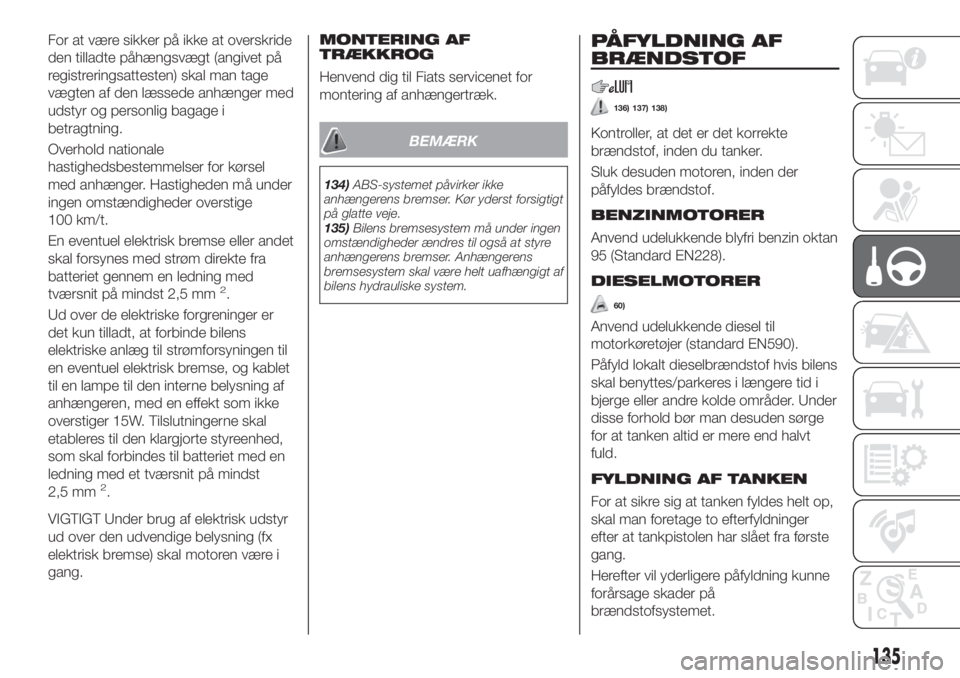

For at være sikker på ikke at overskride
den tilladte påhængsvægt (angivet på
registreringsattesten) skal man tage
vægten af den læssede anhænger med
udstyr og personlig bagage i
betragtning.
Overhold nationale
hastighedsbestemmelser for kørsel
med anhænger. Hastigheden må under
ingen omstændigheder overstige
100 km/t.
En eventuel elektrisk bremse eller andet
skal forsynes med strøm direkte fra
batteriet gennem en ledning med
tværsnit på mindst 2,5 mm
2.
Ud over de elektriske forgreninger er
det kun tilladt, at forbinde bilens
elektriske anlæg til strømforsyningen til
en eventuel elektrisk bremse, og kablet
til en lampe til den interne belysning af
anhængeren, med en effekt som ikke
overstiger 15W. Tilslutningerne skal
etableres til den klargjorte styreenhed,
som skal forbindes til batteriet med en
ledning med et tværsnit på mindst
2,5 mm
2.
VIGTIGT Under brug af elektrisk udstyr
ud over den udvendige belysning (fx
elektrisk bremse) skal motoren være i
gang.MONTERING AF
TRÆKKROG
Henvend dig til Fiats servicenet for
montering af anhængertræk.
BEMÆRK
134)ABS-systemet påvirker ikke
anhængerens bremser. Kør yderst forsigtigt
på glatte veje.
135)Bilens bremsesystem må under ingen
omstændigheder ændres til også at styre
anhængerens bremser. Anhængerens
bremsesystem skal være helt uafhængigt af
bilens hydrauliske system.
PÅFYLDNING AF
BRÆNDSTOF
136) 137) 138)
Kontroller, at det er det korrekte
brændstof, inden du tanker.
Sluk desuden motoren, inden der
påfyldes brændstof.
BENZINMOTORER
Anvend udelukkende blyfri benzin oktan
95 (Standard EN228).
DIESELMOTORER
60)
Anvend udelukkende diesel til
motorkøretøjer (standard EN590).
Påfyld lokalt dieselbrændstof hvis bilens
skal benyttes/parkeres i længere tid i
bjerge eller andre kolde områder. Under
disse forhold bør man desuden sørge
for at tanken altid er mere end halvt
fuld.
FYLDNING AF TANKEN
For at sikre sig at tanken fyldes helt op,
skal man foretage to efterfyldninger
efter at tankpistolen har slået fra første
gang.
Herefter vil yderligere påfyldning kunne
forårsage skader på
brændstofsystemet.
135

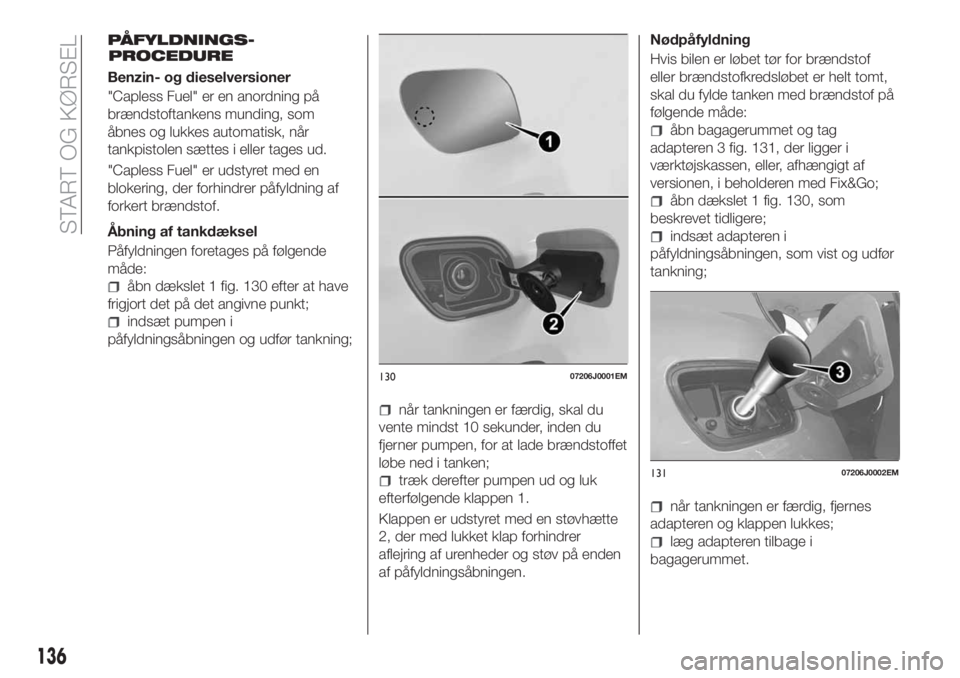

PÅFYLDNINGS-
PROCEDURE
Benzin- og dieselversioner
"Capless Fuel" er en anordning på
brændstoftankens munding, som
åbnes og lukkes automatisk, når
tankpistolen sættes i eller tages ud.
"Capless Fuel" er udstyret med en
blokering, der forhindrer påfyldning af
forkert brændstof.
Åbning af tankdæksel
Påfyldningen foretages på følgende
måde:
åbn dækslet 1 fig. 130 efter at have
frigjort det på det angivne punkt;
indsæt pumpen i
påfyldningsåbningen og udfør tankning;
når tankningen er færdig, skal du
vente mindst 10 sekunder, inden du
fjerner pumpen, for at lade brændstoffet
løbe ned i tanken;
træk derefter pumpen ud og luk
efterfølgende klappen 1.
Klappen er udstyret med en støvhætte
2, der med lukket klap forhindrer
aflejring af urenheder og støv på enden
af påfyldningsåbningen.Nødpåfyldning
Hvis bilen er løbet tør for brændstof
eller brændstofkredsløbet er helt tomt,
skal du fylde tanken med brændstof på
følgende måde:
åbn bagagerummet og tag
adapteren 3 fig. 131, der ligger i
værktøjskassen, eller, afhængigt af
versionen, i beholderen med Fix&Go;
åbn dækslet 1 fig. 130, som
beskrevet tidligere;
indsæt adapteren i
påfyldningsåbningen, som vist og udfør
tankning;
når tankningen er færdig, fjernes
adapteren og klappen lukkes;
læg adapteren tilbage i
bagagerummet.
13007206J0001EM
13107206J0002EM
136
START OG KØRSEL

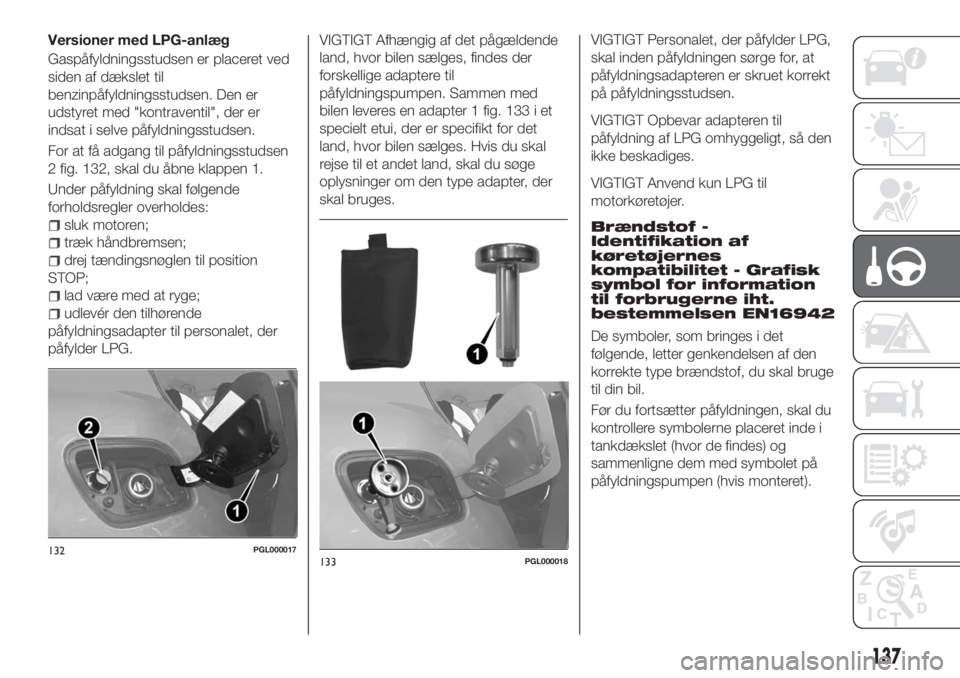

Versioner med LPG-anlæg
Gaspåfyldningsstudsen er placeret ved
siden af dækslet til
benzinpåfyldningsstudsen. Den er
udstyret med "kontraventil", der er
indsat i selve påfyldningsstudsen.
For at få adgang til påfyldningsstudsen
2 fig. 132, skal du åbne klappen 1.
Under påfyldning skal følgende
forholdsregler overholdes:
sluk motoren;
træk håndbremsen;
drej tændingsnøglen til position
STOP;
lad være med at ryge;
udlevér den tilhørende
påfyldningsadapter til personalet, der
påfylder LPG.
VIGTIGT Afhængig af det pågældende
land, hvor bilen sælges, findes der
forskellige adaptere til
påfyldningspumpen. Sammen med
bilen leveres en adapter 1 fig. 133 i et
specielt etui, der er specifikt for det
land, hvor bilen sælges. Hvis du skal
rejse til et andet land, skal du søge
oplysninger om den type adapter, der
skal bruges.VIGTIGT Personalet, der påfylder LPG,
skal inden påfyldningen sørge for, at
påfyldningsadapteren er skruet korrekt
på påfyldningsstudsen.
VIGTIGT Opbevar adapteren til
påfyldning af LPG omhyggeligt, så den
ikke beskadiges.
VIGTIGT Anvend kun LPG til
motorkøretøjer.
Brændstof -
Identifikation af
køretøjernes
kompatibilitet - Grafisk
symbol for information
til forbrugerne iht.
bestemmelsen EN16942
De symboler, som bringes i det
følgende, letter genkendelsen af den
korrekte type brændstof, du skal bruge
til din bil.
Før du fortsætter påfyldningen, skal du
kontrollere symbolerne placeret inde i
tankdækslet (hvor de findes) og
sammenligne dem med symbolet på
påfyldningspumpen (hvis monteret).
132PGL000017133PGL000018
137

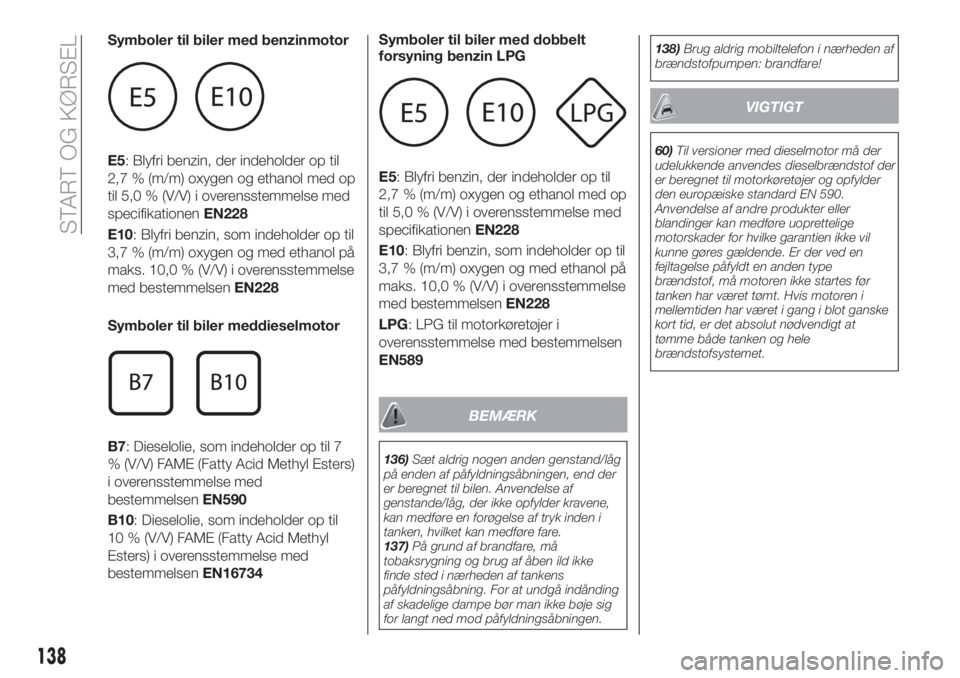

Symboler til biler med benzinmotor
E5: Blyfri benzin, der indeholder op til
2,7 % (m/m) oxygen og ethanol med op
til 5,0 % (V/V) i overensstemmelse med
specifikationenEN228
E10: Blyfri benzin, som indeholder op til
3,7 % (m/m) oxygen og med ethanol på
maks. 10,0 % (V/V) i overensstemmelse
med bestemmelsenEN228
Symboler til biler meddieselmotor
B7: Dieselolie, som indeholder op til 7
% (V/V) FAME (Fatty Acid Methyl Esters)
i overensstemmelse med
bestemmelsenEN590
B10: Dieselolie, som indeholder op til
10 % (V/V) FAME (Fatty Acid Methyl
Esters) i overensstemmelse med
bestemmelsenEN16734Symboler til biler med dobbelt
forsyning benzin LPG
E5: Blyfri benzin, der indeholder op til
2,7 % (m/m) oxygen og ethanol med op
til 5,0 % (V/V) i overensstemmelse med
specifikationenEN228
E10: Blyfri benzin, som indeholder op til
3,7 % (m/m) oxygen og med ethanol på
maks. 10,0 % (V/V) i overensstemmelse
med bestemmelsenEN228
LPG: LPG til motorkøretøjer i
overensstemmelse med bestemmelsen
EN589
BEMÆRK
136)Sæt aldrig nogen anden genstand/låg
på enden af påfyldningsåbningen, end der
er beregnet til bilen. Anvendelse af
genstande/låg, der ikke opfylder kravene,
kan medføre en forøgelse af tryk inden i
tanken, hvilket kan medføre fare.
137)På grund af brandfare, må
tobaksrygning og brug af åben ild ikke
finde sted i nærheden af tankens
påfyldningsåbning. For at undgå indånding
af skadelige dampe bør man ikke bøje sig
for langt ned mod påfyldningsåbningen.138)Brug aldrig mobiltelefon i nærheden af
brændstofpumpen: brandfare!
VIGTIGT
60)Til versioner med dieselmotor må der
udelukkende anvendes dieselbrændstof der
er beregnet til motorkøretøjer og opfylder
den europæiske standard EN 590.
Anvendelse af andre produkter eller
blandinger kan medføre uoprettelige
motorskader for hvilke garantien ikke vil
kunne gøres gældende. Er der ved en
fejltagelse påfyldt en anden type
brændstof, må motoren ikke startes før
tanken har været tømt. Hvis motoren i
mellemtiden har været i gang i blot ganske
kort tid, er det absolut nødvendigt at
tømme både tanken og hele
brændstofsystemet.
138
START OG KØRSEL
