FIAT TIPO 5DOORS STATION WAGON 2018 Brugs- og vedligeholdelsesvejledning (in Danish)

I NØDSTILFÆLDE
Punkteret dæk eller en pære, der ikke
virker?
Det kan ske, at der opstår problemer
under kørsel.
Siderne, der beskriver nødsituationer,
kan være til hjælp, så du selv kan løse
kritiske problemer.
I en nødsituation anbefales det at ringe
til gratisnummeret i garantihæftet.
Du kan også ringe til det universelle,
nationale eller internationale,
gratisnummer for at søge nærmeste
Fiat servicenet.HAVARIBLINK..............140
UDSKIFTNING AF EN PÆRE.....140
UDSKIFTNING AF SIKRINGER. . . .149
HJULSKIFT................156
SÆTTET FIX&GO AUTOMATIC . . .160
NØDSTART................163
BRÆNDSTOFAFBRYDER
SYSTEM..................165
AUTOMATGEAR.............167
AUTOMATGEAR MED
DOBBELTKOBLING..........169
SLÆBNING AF BILEN.........170
139

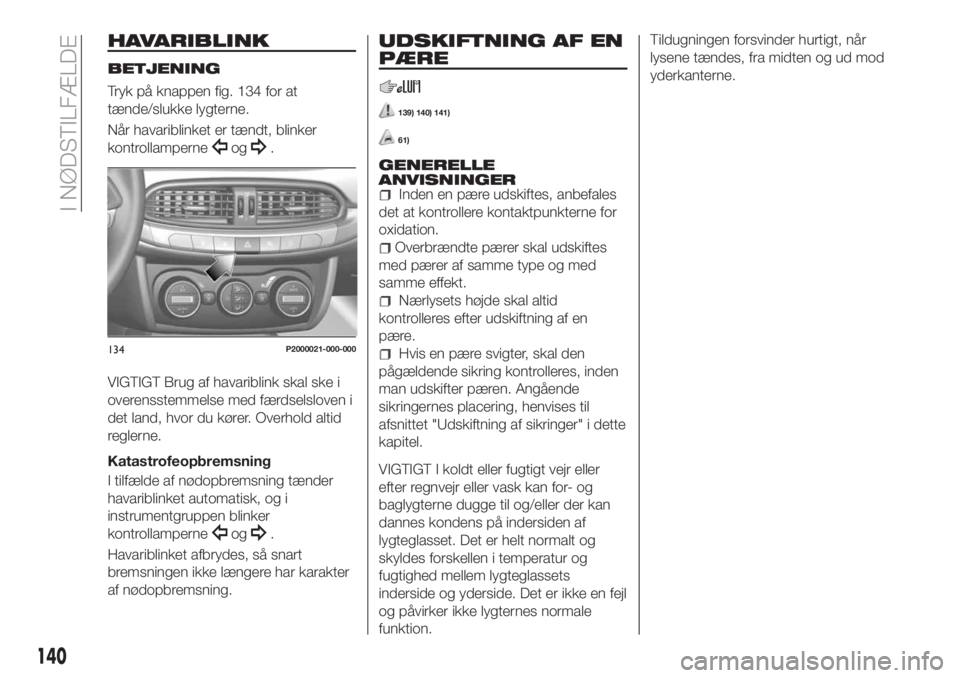

HAVARIBLINK
BETJENING
Tryk på knappen fig. 134 for at
tænde/slukke lygterne.
Når havariblinket er tændt, blinker
kontrollamperne
og.
VIGTIGT Brug af havariblink skal ske i
overensstemmelse med færdselsloven i
det land, hvor du kører. Overhold altid
reglerne.
Katastrofeopbremsning
I tilfælde af nødopbremsning tænder
havariblinket automatisk, og i
instrumentgruppen blinker
kontrollamperne
og.
Havariblinket afbrydes, så snart
bremsningen ikke længere har karakter
af nødopbremsning.
UDSKIFTNING AF EN
PÆRE
139) 140) 141)
61)
GENERELLE
ANVISNINGER
Inden en pære udskiftes, anbefales
det at kontrollere kontaktpunkterne for
oxidation.
Overbrændte pærer skal udskiftes
med pærer af samme type og med
samme effekt.
Nærlysets højde skal altid
kontrolleres efter udskiftning af en
pære.
Hvis en pære svigter, skal den
pågældende sikring kontrolleres, inden
man udskifter pæren. Angående
sikringernes placering, henvises til
afsnittet "Udskiftning af sikringer" i dette
kapitel.
VIGTIGT I koldt eller fugtigt vejr eller
efter regnvejr eller vask kan for- og
baglygterne dugge til og/eller der kan
dannes kondens på indersiden af
lygteglasset. Det er helt normalt og
skyldes forskellen i temperatur og
fugtighed mellem lygteglassets
inderside og yderside. Det er ikke en fejl
og påvirker ikke lygternes normale
funktion.Tildugningen forsvinder hurtigt, når
lysene tændes, fra midten og ud mod
yderkanterne.
134P2000021-000-000
140
I NØDSTILFÆLDE

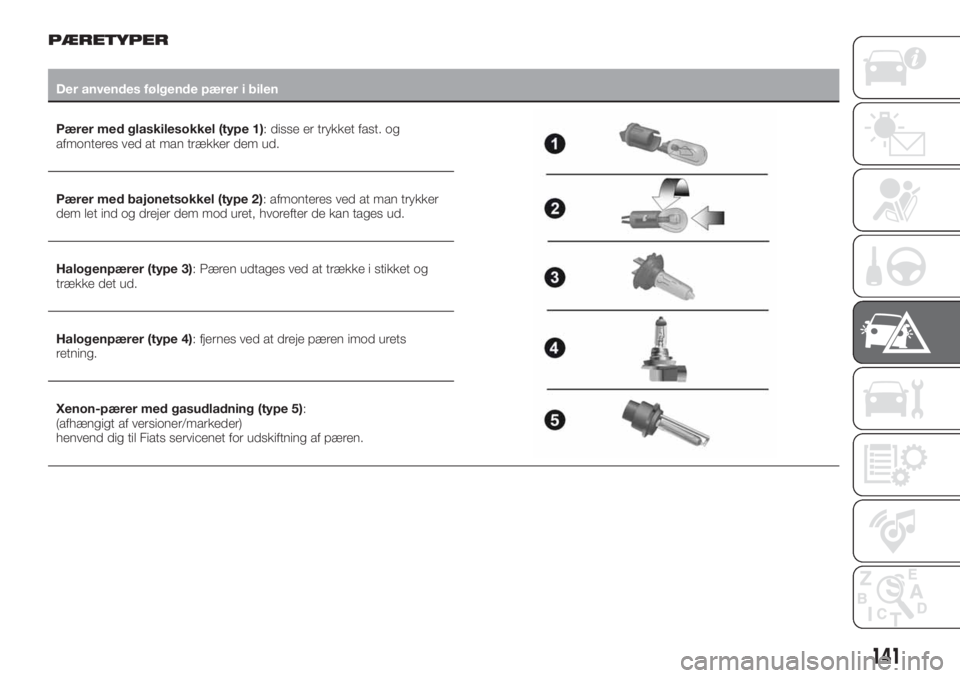

PÆRETYPER
Der anvendes følgende pærer i bilen
Pærer med glaskilesokkel (type 1): disse er trykket fast. og
afmonteres ved at man trækker dem ud.
Pærer med bajonetsokkel (type 2): afmonteres ved at man trykker
dem let ind og drejer dem mod uret, hvorefter de kan tages ud.
Halogenpærer (type 3): Pæren udtages ved at trække i stikket og
trække det ud.
Halogenpærer (type 4): fjernes ved at dreje pæren imod urets
retning.
Xenon-pærer med gasudladning (type 5):
(afhængigt af versioner/markeder)
henvend dig til Fiats servicenet for udskiftning af pæren.
141

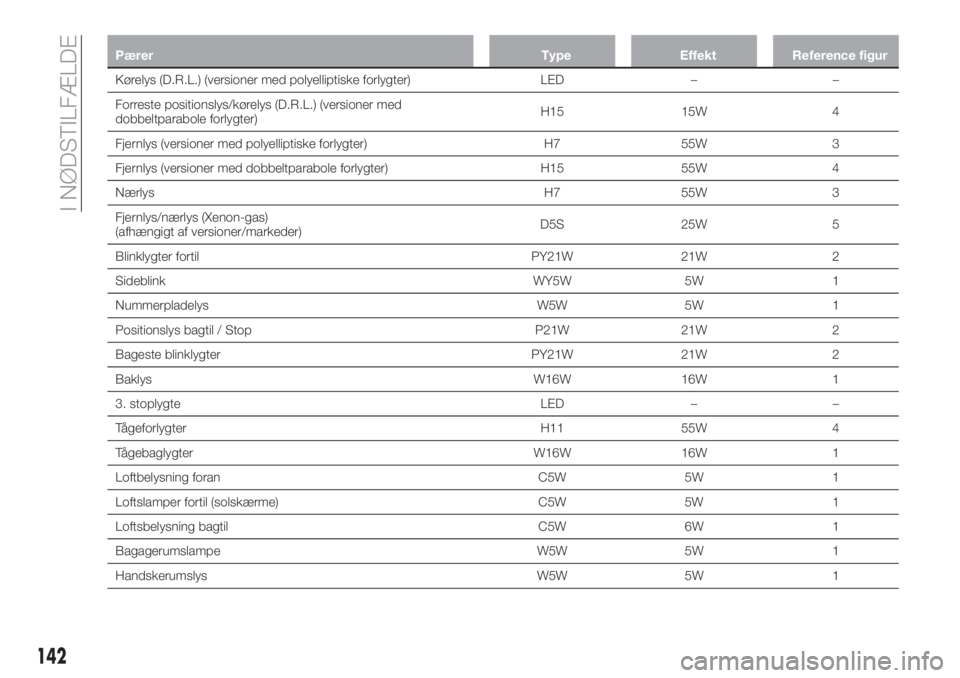

Pærer Type Effekt Reference figur
Kørelys (D.R.L.) (versioner med polyelliptiske forlygter) LED – –
Forreste positionslys/kørelys (D.R.L.) (versioner med
dobbeltparabole forlygter)H15 15W 4
Fjernlys (versioner med polyelliptiske forlygter) H7 55W 3
Fjernlys (versioner med dobbeltparabole forlygter) H15 55W 4
Nærlys H7 55W 3
Fjernlys/nærlys (Xenon-gas)
(afhængigt af versioner/markeder)D5S 25W 5
Blinklygter fortil PY21W 21W 2
Sideblink WY5W 5W 1
Nummerpladelys W5W 5W 1
Positionslys bagtil / Stop P21W 21W 2
Bageste blinklygter PY21W 21W 2
Baklys W16W 16W 1
3. stoplygte LED – –
Tågeforlygter H11 55W 4
Tågebaglygter W16W 16W 1
Loftbelysning foran C5W 5W 1
Loftslamper fortil (solskærme) C5W 5W 1
Loftsbelysning bagtil C5W 6W 1
Bagagerumslampe W5W 5W 1
Handskerumslys W5W 5W 1
142
I NØDSTILFÆLDE

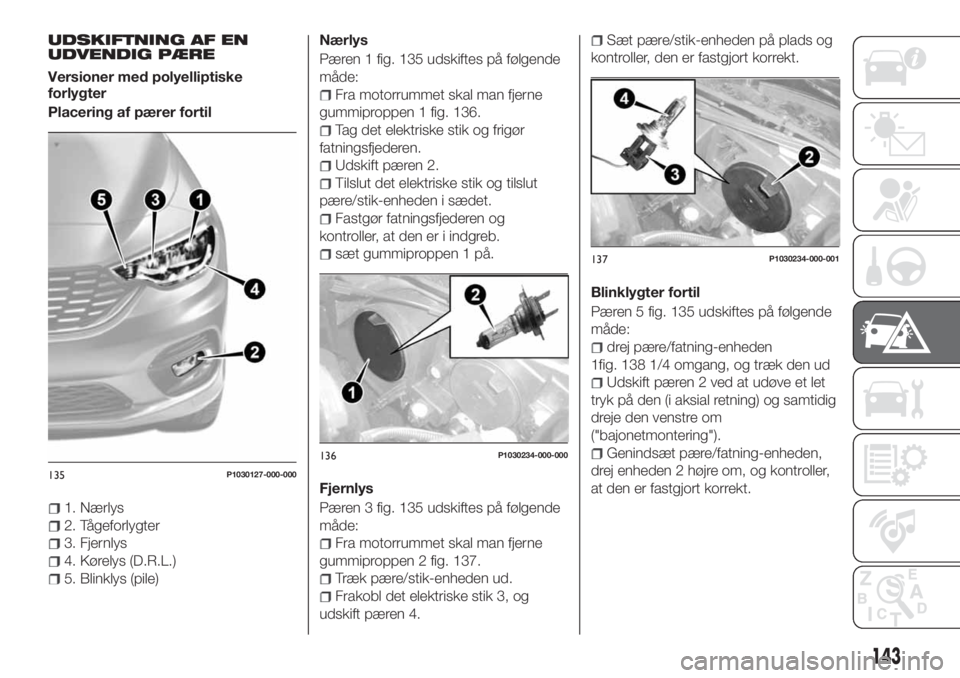

UDSKIFTNING AF EN
UDVENDIG PÆRE
Versioner med polyelliptiske
forlygter
Placering af pærer fortil
1. Nærlys
2. Tågeforlygter
3. Fjernlys
4. Kørelys (D.R.L.)
5. Blinklys (pile)Nærlys
Pæren 1 fig. 135 udskiftes på følgende
måde:
Fra motorrummet skal man fjerne
gummiproppen 1 fig. 136.
Tag det elektriske stik og frigør
fatningsfjederen.
Udskift pæren 2.
Tilslut det elektriske stik og tilslut
pære/stik-enheden i sædet.
Fastgør fatningsfjederen og
kontroller, at den er i indgreb.
sæt gummiproppen 1 på.
Fjernlys
Pæren 3 fig. 135 udskiftes på følgende
måde:
Fra motorrummet skal man fjerne
gummiproppen 2 fig. 137.
Træk pære/stik-enheden ud.
Frakobl det elektriske stik 3, og
udskift pæren 4.
Sæt pære/stik-enheden på plads og
kontroller, den er fastgjort korrekt.
Blinklygter fortil
Pæren 5 fig. 135 udskiftes på følgende
måde:
drej pære/fatning-enheden
1fig. 138 1/4 omgang, og træk den ud
Udskift pæren 2 ved at udøve et let
tryk på den (i aksial retning) og samtidig
dreje den venstre om
("bajonetmontering").
Genindsæt pære/fatning-enheden,
drej enheden 2 højre om, og kontroller,
at den er fastgjort korrekt.
135P1030127-000-000
136P1030234-000-000
137P1030234-000-001
143

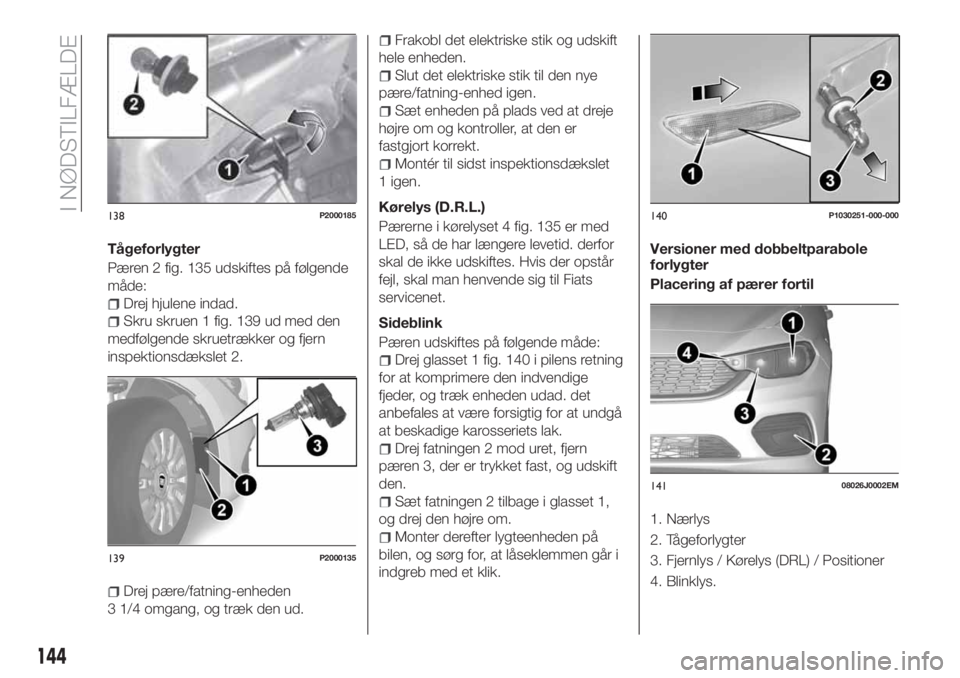

Tågeforlygter
Pæren 2 fig. 135 udskiftes på følgende
måde:
Drej hjulene indad.
Skru skruen 1 fig. 139 ud med den
medfølgende skruetrækker og fjern
inspektionsdækslet 2.
Drej pære/fatning-enheden
3 1/4 omgang, og træk den ud.
Frakobl det elektriske stik og udskift
hele enheden.
Slut det elektriske stik til den nye
pære/fatning-enhed igen.
Sæt enheden på plads ved at dreje
højre om og kontroller, at den er
fastgjort korrekt.
Montér til sidst inspektionsdækslet
1 igen.
Kørelys (D.R.L.)
Pærerne i kørelyset 4 fig. 135 er med
LED, så de har længere levetid. derfor
skal de ikke udskiftes. Hvis der opstår
fejl, skal man henvende sig til Fiats
servicenet.
Sideblink
Pæren udskiftes på følgende måde:
Drej glasset 1 fig. 140 i pilens retning
for at komprimere den indvendige
fjeder, og træk enheden udad. det
anbefales at være forsigtig for at undgå
at beskadige karosseriets lak.
Drej fatningen 2 mod uret, fjern
pæren 3, der er trykket fast, og udskift
den.
Sæt fatningen 2 tilbage i glasset 1,
og drej den højre om.
Monter derefter lygteenheden på
bilen, og sørg for, at låseklemmen går i
indgreb med et klik.Versioner med dobbeltparabole
forlygter
Placering af pærer fortil
1. Nærlys
2. Tågeforlygter
3. Fjernlys / Kørelys (DRL) / Positioner
4. Blinklys.
138P2000185
139P2000135
140P1030251-000-000
14108026J0002EM
144
I NØDSTILFÆLDE

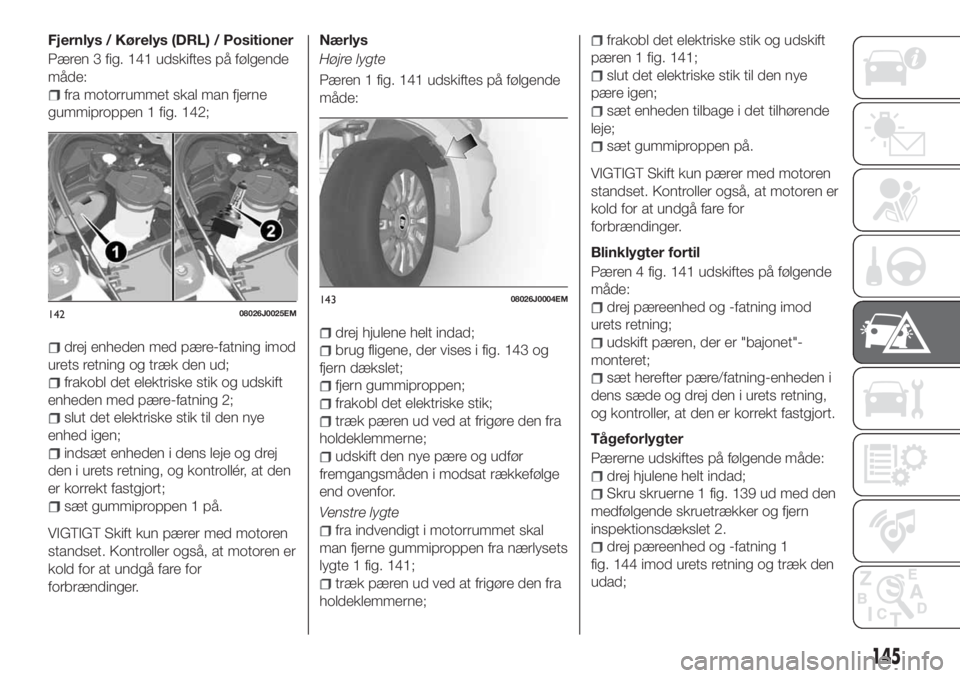

Fjernlys / Kørelys (DRL) / Positioner
Pæren 3 fig. 141 udskiftes på følgende
måde:
fra motorrummet skal man fjerne
gummiproppen 1 fig. 142;
drej enheden med pære-fatning imod
urets retning og træk den ud;
frakobl det elektriske stik og udskift
enheden med pære-fatning 2;
slut det elektriske stik til den nye
enhed igen;
indsæt enheden i dens leje og drej
den i urets retning, og kontrollér, at den
er korrekt fastgjort;
sæt gummiproppen 1 på.
VIGTIGT Skift kun pærer med motoren
standset. Kontroller også, at motoren er
kold for at undgå fare for
forbrændinger.
Nærlys
Højre lygte
Pæren 1 fig. 141 udskiftes på følgende
måde:
drej hjulene helt indad;
brug fligene, der vises i fig. 143 og
fjern dækslet;
fjern gummiproppen;
frakobl det elektriske stik;
træk pæren ud ved at frigøre den fra
holdeklemmerne;
udskift den nye pære og udfør
fremgangsmåden i modsat rækkefølge
end ovenfor.
Venstre lygte
fra indvendigt i motorrummet skal
man fjerne gummiproppen fra nærlysets
lygte 1 fig. 141;
træk pæren ud ved at frigøre den fra
holdeklemmerne;
frakobl det elektriske stik og udskift
pæren 1 fig. 141;
slut det elektriske stik til den nye
pære igen;
sæt enheden tilbage i det tilhørende
leje;
sæt gummiproppen på.
VIGTIGT Skift kun pærer med motoren
standset. Kontroller også, at motoren er
kold for at undgå fare for
forbrændinger.
Blinklygter fortil
Pæren 4 fig. 141 udskiftes på følgende
måde:
drej pæreenhed og -fatning imod
urets retning;
udskift pæren, der er "bajonet"-
monteret;
sæt herefter pære/fatning-enheden i
dens sæde og drej den i urets retning,
og kontroller, at den er korrekt fastgjort.
Tågeforlygter
Pærerne udskiftes på følgende måde:
drej hjulene helt indad;
Skru skruerne 1 fig. 139 ud med den
medfølgende skruetrækker og fjern
inspektionsdækslet 2.
drej pæreenhed og -fatning 1
fig. 144 imod urets retning og træk den
udad;
14208026J0025EM14308026J0004EM
145

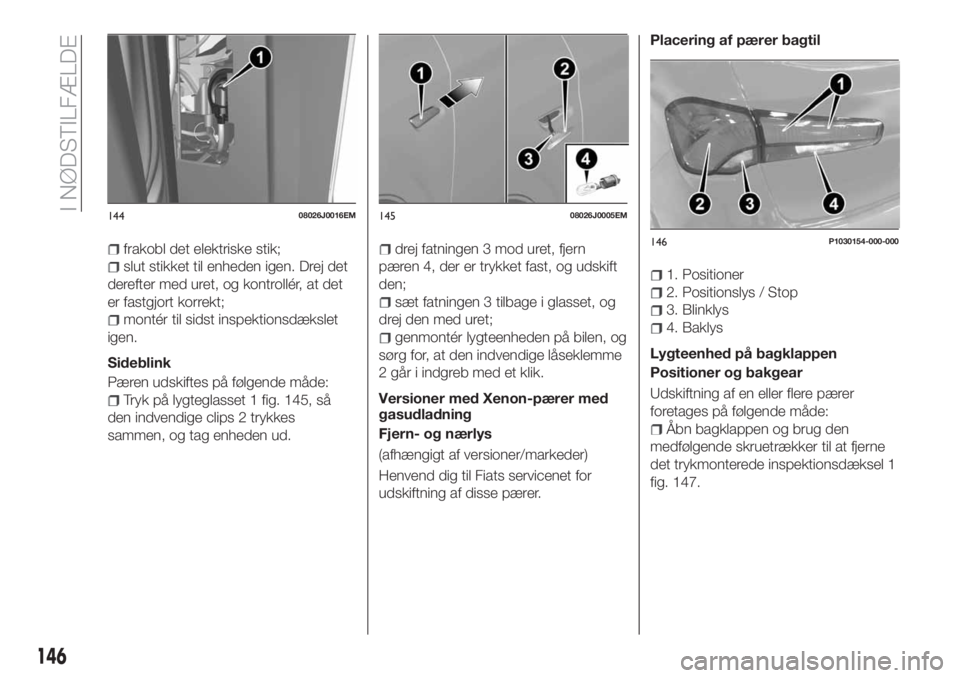

frakobl det elektriske stik;
slut stikket til enheden igen. Drej det
derefter med uret, og kontrollér, at det
er fastgjort korrekt;
montér til sidst inspektionsdækslet
igen.
Sideblink
Pæren udskiftes på følgende måde:
Tryk på lygteglasset 1 fig. 145, så
den indvendige clips 2 trykkes
sammen, og tag enheden ud.
drej fatningen 3 mod uret, fjern
pæren 4, der er trykket fast, og udskift
den;
sæt fatningen 3 tilbage i glasset, og
drej den med uret;
genmontér lygteenheden på bilen, og
sørg for, at den indvendige låseklemme
2 går i indgreb med et klik.
Versioner med Xenon-pærer med
gasudladning
Fjern- og nærlys
(afhængigt af versioner/markeder)
Henvend dig til Fiats servicenet for
udskiftning af disse pærer.Placering af pærer bagtil
1. Positioner
2. Positionslys / Stop
3. Blinklys
4. Baklys
Lygteenhed på bagklappen
Positioner og bakgear
Udskiftning af en eller flere pærer
foretages på følgende måde:
Åbn bagklappen og brug den
medfølgende skruetrækker til at fjerne
det trykmonterede inspektionsdæksel 1
fig. 147.
14408026J0016EM14508026J0005EM
146P1030154-000-000
146
I NØDSTILFÆLDE

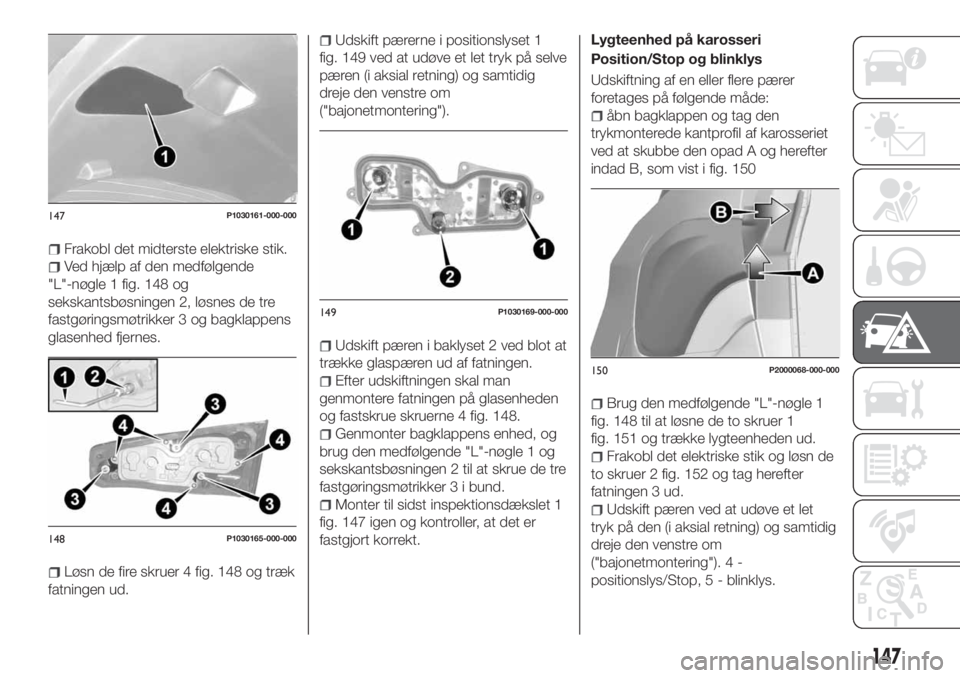

Frakobl det midterste elektriske stik.
Ved hjælp af den medfølgende
"L"-nøgle 1 fig. 148 og
sekskantsbøsningen 2, løsnes de tre
fastgøringsmøtrikker 3 og bagklappens
glasenhed fjernes.
Løsn de fire skruer 4 fig. 148 og træk
fatningen ud.
Udskift pærerne i positionslyset 1
fig. 149 ved at udøve et let tryk på selve
pæren (i aksial retning) og samtidig
dreje den venstre om
("bajonetmontering").
Udskift pæren i baklyset 2 ved blot at
trække glaspæren ud af fatningen.
Efter udskiftningen skal man
genmontere fatningen på glasenheden
og fastskrue skruerne 4 fig. 148.
Genmonter bagklappens enhed, og
brug den medfølgende "L"-nøgle 1 og
sekskantsbøsningen 2 til at skrue de tre
fastgøringsmøtrikker 3 i bund.
Monter til sidst inspektionsdækslet 1
fig. 147 igen og kontroller, at det er
fastgjort korrekt.Lygteenhed på karosseri
Position/Stop og blinklys
Udskiftning af en eller flere pærer
foretages på følgende måde:
åbn bagklappen og tag den
trykmonterede kantprofil af karosseriet
ved at skubbe den opad A og herefter
indad B, som vist i fig. 150
Brug den medfølgende "L"-nøgle 1
fig. 148 til at løsne de to skruer 1
fig. 151 og trække lygteenheden ud.
Frakobl det elektriske stik og løsn de
to skruer 2 fig. 152 og tag herefter
fatningen 3 ud.
Udskift pæren ved at udøve et let
tryk på den (i aksial retning) og samtidig
dreje den venstre om
("bajonetmontering"). 4 -
positionslys/Stop, 5 - blinklys.
147P1030161-000-000
148P1030165-000-000
149P1030169-000-000
150P2000068-000-000
147

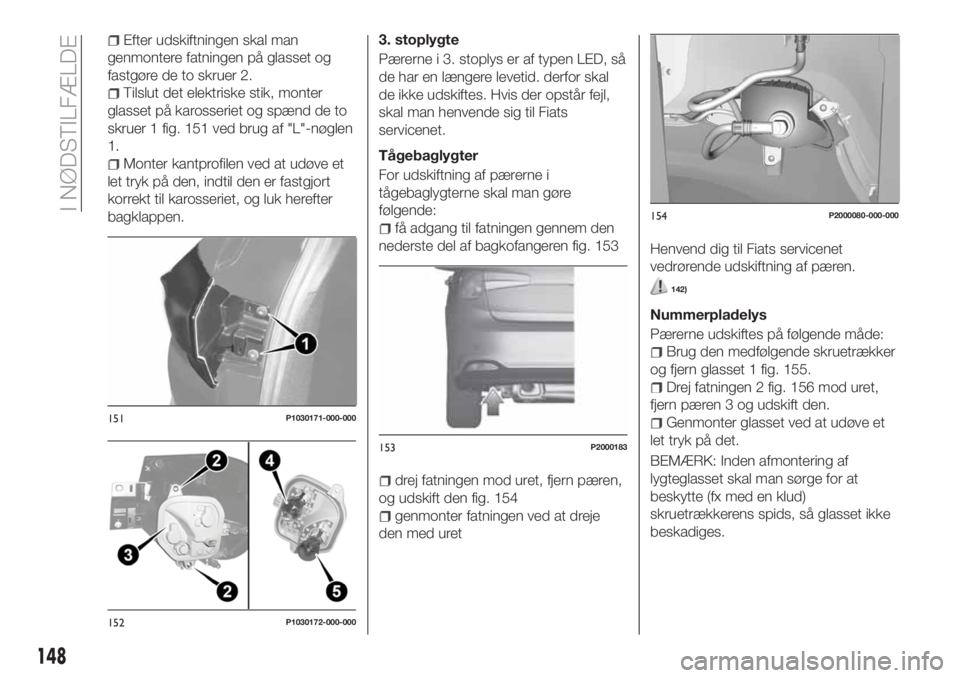

Efter udskiftningen skal man
genmontere fatningen på glasset og
fastgøre de to skruer 2.
Tilslut det elektriske stik, monter
glasset på karosseriet og spænd de to
skruer 1 fig. 151 ved brug af "L"-nøglen
1.
Monter kantprofilen ved at udøve et
let tryk på den, indtil den er fastgjort
korrekt til karosseriet, og luk herefter
bagklappen.3. stoplygte
Pærerne i 3. stoplys er af typen LED, så
de har en længere levetid. derfor skal
de ikke udskiftes. Hvis der opstår fejl,
skal man henvende sig til Fiats
servicenet.
Tågebaglygter
For udskiftning af pærerne i
tågebaglygterne skal man gøre
følgende:
få adgang til fatningen gennem den
nederste del af bagkofangeren fig. 153
drej fatningen mod uret, fjern pæren,
og udskift den fig. 154
genmonter fatningen ved at dreje
den med uretHenvend dig til Fiats servicenet
vedrørende udskiftning af pæren.
142)
Nummerpladelys
Pærerne udskiftes på følgende måde:
Brug den medfølgende skruetrækker
og fjern glasset 1 fig. 155.
Drej fatningen 2 fig. 156 mod uret,
fjern pæren 3 og udskift den.
Genmonter glasset ved at udøve et
let tryk på det.
BEMÆRK: Inden afmontering af
lygteglasset skal man sørge for at
beskytte (fx med en klud)
skruetrækkerens spids, så glasset ikke
beskadiges.151P1030171-000-000
152P1030172-000-000
153P2000183
154P2000080-000-000
148
I NØDSTILFÆLDE
