FIAT TIPO 5DOORS STATION WAGON 2018 Brugs- og vedligeholdelsesvejledning (in Danish)

HJUL
VINTERDÆK
187)
Anvend vinterdæk med samme
dimensioner som bilens originale dæk.
Fiats servicenet står gerne til tjeneste
med vejledning i valg af den dæktype,
der egner sig bedst til kundens formål.
Hvad angår dæktyper, dæktryk og
specifikationer for vinterdæk, skal man
nøje overholde de data og anvisninger,
der er anført i dette kapitel.
Fordelene ved vinterdæk til vinterkørsel
reduceres betragteligt, når
slidbanemønsterets dybde er under
4 mm. Det vil da være hensigtsmæssigt
at udskifte dem.
Vinterdækkenes særlige egenskaber
gør dem væsentligt mindre egnede end
standarddæk til kørsel i normalt føre og
på længere motorvejsstrækninger.
Man skal derfor begrænse brugen til de
formål, de er godkendt til. Overhold
altid de specifikke lokale normer, når
det gælder anvendelse af vinterdæk.
Iflg. gældende lov skal der monteres
ens dæk (mærke og mønster) på alle
fire hjul.Dette er nødvendigt for at opnå den
bedst mulige køresikkerhed,
bremsevirkning og styrbarhed. Vær
opmærksom på at dækkenes
omdrejningsretning ikke bør ændres.
209

FABRIKSMONTEREDE FÆLGE OG DÆK
188)
Fælge i letmetal eller presset stål. Slangeløse radialdæk.
Alle godkendte dæk fremgår af bilens registreringsattest.
VIGTIGT I tilfælde af uoverensstemmelse mellem instruktionsbogen og registreringsattesten er det alene sidstnævnte, der er
gældende. Af hensyn til kørselssikkerheden skal bilen være udstyret med dæk af samme mærke og type på alle hjul.
VIGTIGT Der må ikke monteres slange i slangeløse dæk (tubeless).
Versioner Fælge Fabriksmonterede dæk Reservehjul(*)
1.4 16V 95 hk /
1.3 Multijet 95 hk6J X 15 H2 ET38 195/65 R15 91H 195/65 R15 91H
6,5J X 16 H2 ET39
205/55 R16 91H(**)205/55 R16 91H
7J X 17 H2 ET41
225/45 R17 91V
(**)205/55 R16 91H
189)
1.4 T-jet 120 hk /
1.6 E.TorQ6J X 15 H2 ET38
(***)195/65 R15 91H(***)195/65 R15 91H(***)
6,5J X 16 H2 ET39
205/55 R16 91H(**)205/55 R16 91H
7J X 17 H2 ET41
225/45 R17 91V
(**)205/55 R16 91H
189)
7,5J X 18 H2 ET44
225/40 R18 92W XL GoodYear(****)205/55 R16 91H
189)
1.4 T-jet 120 hk
LPG6,5J X 16 H2 ET39
205/55 R16 91H
(**)—
7J X 17 H2 ET41
225/45 R17 91V
(**)—
7,5J X 18 H2 ET44
225/40 R18 92W XL GoodYear
(****)—
(*) For versioner TIPO 5DOOR, kan man i stedet for reservehjulet anmode om det lille reservehjul på 135/70 R16.
(**) For udgaver/markeder hvor der fås dæk som ekstraudstyr med ens mål M+S Goodyear Vector 4Seasons Gen-2 eller tilsvarende
(***) For versioner TIPO 5DOOR
(****) Afhængigt af versioner/markeder. Dæk, der er i stand til at sikre tilsvarende præstationer, kan bruges som alternativ.
210
TEKNISKE DATA

Versioner Fælge Fabriksmonterede dæk Reservehjul(*)
1.6 Multijet
120 hk /
1.6 Multijet
115 hk
(*****)
6J X 15 H2 ET38 195/65 R15 91H 195/65 R15 91H
6,5J X 16 H2 ET39
205/55 R16 91H
(**)205/55 R16 91H
7J X 17 H2 ET41
225/45 R17 91V
(**)205/55 R16 91H
189)
7,5J X 18 H2 ET44
225/40 R18 92W XL GoodYear(****)205/55 R16 91H
189)
1.6 Multijet
120 hk ECO /
1.6 Multijet
115 hk ECO
(*****)
6,5J X 16 H2 ET39205/55 R16 91H Goodyear
EfficientGrip Performance(**) (****)205/55 R16 91H Goodyear
EfficientGrip Performance(****)
(*) For versioner TIPO 5DOOR, kan man i stedet for reservehjulet anmode om det lille reservehjul på 135/70 R16.
(**) For udgaver/markeder hvor der fås dæk som ekstraudstyr med ens mål M+S Goodyear Vector 4Seasons Gen-2 eller tilsvarende
(****) Afhængigt af versioner/markeder. Dæk, der er i stand til at sikre tilsvarende præstationer, kan bruges som alternativ.
(*****) Versioner til særlige markeder
Bemærk: På versioner udstyret med dækkene 195 / 65 R15 og 205 / 55 R16 kan der monteres snekæder med reducerede
mål med maksimalt fremspring udover dækkets profil på 9 mm.
Bemærk: På versioner udstyret med dækkene 225 / 45 R17 kan der monteres snekæder med reducerede mål med maksimalt
fremspring udover dækkets profil på 7 mm.
Bemærk: Der kan sættes snekæder på dækket 225/40 R18 92W XL.
211

DÆKTRYK VED KOLDE DÆK (bar)
Læg 0,3 bar til de specificerede dæktryk, hvis dækkene er varme. Kontrollér trykket igen, når dækkene er kolde.
Hvis det er nødvendigt at løfte bilen, henvises til afsnittet "Løft af bilen" i kapitlet "I nødsituationer".
Version TIPO 5DOOR
Versioner DækUden last og halvt lastet Med fuld last
ReservehjulReserve-
hjul(**)Fortil Bagpå Fortil Bagpå
1.4 16V
95 hk195 / 65 R15
2,2 2,1 2,6 2,5
(*)
4,2 205 / 55 R16
225 / 45 R17
1.4 T-jet
120 hk /
1.6 E.TorQ /
1.3 Multijet
95 hk195 / 65 R15
2,3 2,1 2,6 2,5 205 / 55 R16
225 / 45 R17
225/
40 R18 92W
XL
GoodYear
(***)
(****)2,5 2,2 2,5 2,5 3,5
1.4 T-jet
120 hk LPG205 / 55 R16
2,3 2,1 2,6
2,5 — — 225 / 45 R17
225/
40 R18 92W
XL GoodYear
(***)
2,5 2,2 2,5
(**) Hvis monteret (*) I tilfælde af brug af reservehjulet skal du kontrollere trykket og, om nødvendigt, justere det til de foreskrevne værdier for dækket på akslen, hvor det bliver brugt.
(***) Afhængigt af versioner/markeder. Dæk, der er i stand til at sikre tilsvarende præstationer, kan bruges som alternativ.
(****) Versioner 1.4 T-jet 120 hk / Versioner 1.6 E.TorQ
212
TEKNISKE DATA

Versioner DækUden last og halvt lastet Med fuld last
ReservehjulReserve-
hjul(**)Fortil Bagpå Fortil Bagpå
1.6 Multijet
120 hk /
1.6 Multijet
115 hk
(*****)
195 / 65 R15
2,4 2,1 2,6 2,5
(*)
4,2 205 / 55 R16
225 / 45 R17
225/
40 R18 92W
XL GoodYear(***)
2,5 2,2 2,5 2,5 3,5
1.6 Multijet
120 hk ECO /
1.6 Multijet
115 hk ECO
(*****)
205/
55R16 91H
Goodyear
EfficientGrip
Performance
(***)
2,8 2,5 2,6 2,5(*)
(**) Hvis monteret
(*****) Versioner til særlige markeder (*) I tilfælde af brug af reservehjulet skal du kontrollere trykket og, om nødvendigt, justere det til de foreskrevne værdier for dækket på akslen, hvor det bliver brugt.
(***) Afhængigt af versioner/markeder. Dæk, der er i stand til at sikre tilsvarende præstationer, kan bruges som alternativ.
213

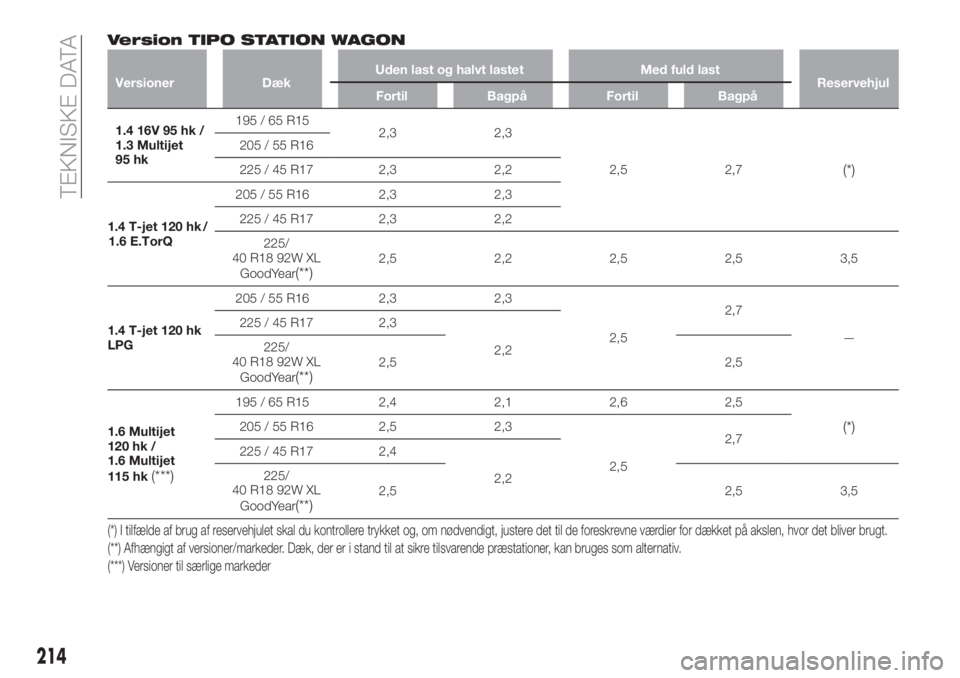

Version TIPO STATION WAGON
Versioner DækUden last og halvt lastet Med fuld last
Reservehjul
Fortil Bagpå Fortil Bagpå
1.4 16V 95 hk /
1.3 Multijet
95 hk195 / 65 R15
2,3 2,3
2,5 2,7
(*)
205 / 55 R16
225 / 45 R17 2,3 2,2
1.4 T-jet 120 hk/
1.6 E.TorQ205 / 55 R16 2,3 2,3
225 / 45 R17 2,3 2,2
225/
40 R18 92W XL
GoodYear
(**)2,5 2,2 2,5 2,5 3,5
1.4 T-jet 120 hk
LPG205 / 55 R16 2,3 2,3
2,52,7
— 225 / 45 R17 2,3
2,2 225/
40 R18 92W XL
GoodYear
(**)2,5 2,5
1.6 Multijet
120 hk /
1.6 Multijet
115 hk
(***)
195 / 65 R15 2,4 2,1 2,6 2,5
(*)205 / 55 R16 2,5 2,3
2,52,7
225 / 45 R17 2,4
2,2 225/
40 R18 92W XL
GoodYear
(**)2,5 2,5 3,5
(*) I tilfælde af brug af reservehjulet skal du kontrollere trykket og, om nødvendigt, justere det til de foreskrevne værdier for dækket på akslen, hvor det bliver brugt.
(**) Afhængigt af versioner/markeder. Dæk, der er i stand til at sikre tilsvarende præstationer, kan bruges som alternativ.
(***) Versioner til særlige markeder
214
TEKNISKE DATA

Versioner DækUden last og halvt lastet Med fuld last
Reservehjul
Fortil Bagpå Fortil Bagpå
1.6 Multijet
120 hk ECO /
1.6 Multijet
115 hk ECO
(***)
205/55R16 91H
Goodyear
EfficientGrip
Performance
(**)
2,8 2,5 2,5 2,7(*)
(***) Versioner til særlige markeder (**) Afhængigt af versioner/markeder. Dæk, der er i stand til at sikre tilsvarende præstationer, kan bruges som alternativ. (*) I tilfælde af brug af reservehjulet skal du kontrollere trykket og, om nødvendigt, justere det til de foreskrevne værdier for dækket på akslen, hvor det bliver brugt.
BEMÆRK
187)Den højeste tilladte hastighed for vinterdæk med hastighedsindeks "Q" er 160 km/t, med hastighedsindeks "T" er den 190 km/t og med
hastighedsindeks "H" er den 210 km/t. Desuden skal færdselslovens hastighedsgrænser overholdes.
188)Hvis der bruges vinterdæk med lavere hastighedsindeks end angivet i registreringsattesten, skal man ikke overskride den maksimale
hastighed svarende til det pågældende hastighedsindeks.
189)Hvis bilen er udstyret med et reservehjul af mindre størrelse end dem til normal brug (med dæk på 17" og 18" leveres et reservehjul på
16") eller lille reservehjul, skal følgende anvisninger overholdes. Det medfølgende reservehjul (afhængigt af versioner/markeder) er specielt
beregnet til bilen og må ikke anvendes til andre modeller. Brug heller ikke reservehjul fra andre modeller til bilen. Det lille reservehjul eller
reservehjulet må kun benyttes i nødstilfælde. Reservehjulet skal kun anvendes mindst muligt og hastigheden må ikke overstige 80 km/t. På det
lille reservehjul eller reservehjulet påklæbes en orange mærkat, der sammenfatter de vigtigste sikkerhedsoplysninger om brugen af hjulet og de
relaterede brugsbegrænsninger. Denne mærkat må ikke fjernes eller tildækkes. Mærkaten indeholder følgende anvisninger på fire sprog:
"Advarsel! Kun til midlertidig brug! Maks. 80 km/t! Skal hurtigst muligt udskiftes med et standardhjul. Tildæk ikke denne anvisning". Der må
under ingen omstændigheder sættes en hjulkapsel på det lille reservehjul eller reservehjulet. Når det lille reservehjul eller reservehjulet er
monteret, ændres bilens køreegenskaber. Undgå kraftige accelerationer og hårde opbremsninger, bratte styrebevægelser og hurtig kørsel i
sving. Reservehjulets samlede levetid er på cirka 3000 km, hvorefter dækket skal udskiftes med et andet af samme type. Forsøg aldrig at
montere et konventionelt dæk på en fælg, der er beregnet til brug som reservehjul. Sørg for, at det skiftede hjul bliver repareret og
genmonteret så hurtigt som muligt. Det er ikke tilladt at bruge to eller flere små reservehjul eller almindelige reservehjul samtidig. Smør ikke
gevindet på hjulboltene, inden de skrues i, da dette kan bevirke, at de løsner sig.
215

STØRRELSER
Version TIPO 5DOOR
Målene er angivet i mm og gælder for bil med standarddæk. Højden gælder for en ubelastet personbil. Der kan forekomme
mindre variationer i forhold til de angivne værdier afhængigt af fælgstørrelsen.
AB C D EFGH I
893 2638 837 4368 1495 1542 1543 2002 1792
Bagagerumsvolumen: 440 liter.
220P2000008-000-000
216
TEKNISKE DATA

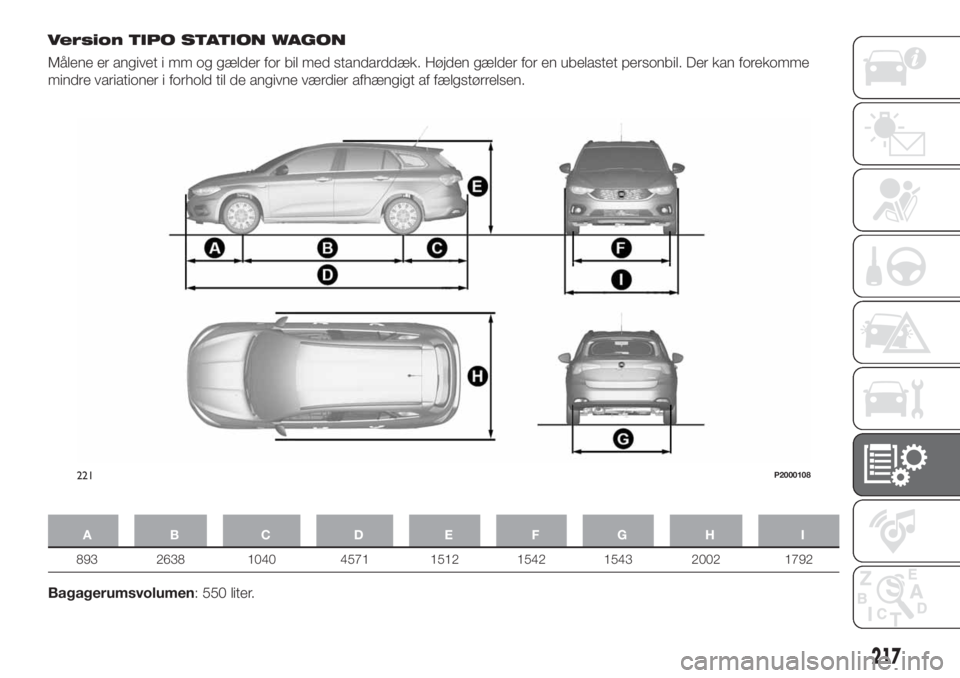

Version TIPO STATION WAGON
Målene er angivet i mm og gælder for bil med standarddæk. Højden gælder for en ubelastet personbil. Der kan forekomme
mindre variationer i forhold til de angivne værdier afhængigt af fælgstørrelsen.
AB C D EFGH I
893 2638 1040 4571 1512 1542 1543 2002 1792
Bagagerumsvolumen: 550 liter.
221P2000108
217

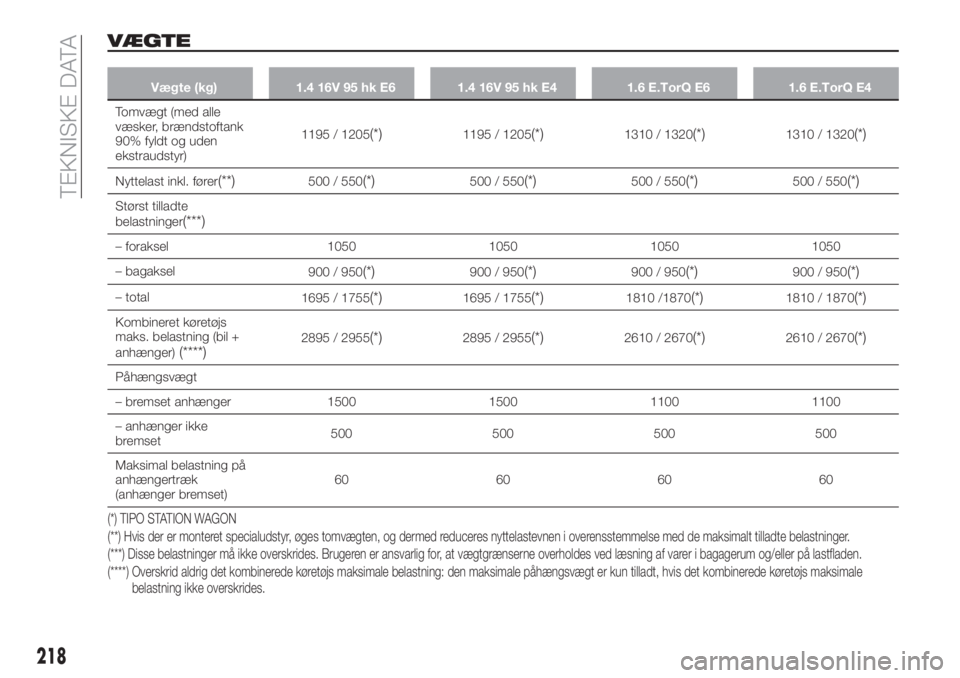

VÆGTE
Vægte (kg) 1.4 16V 95 hk E6 1.4 16V 95 hk E4 1.6 E.TorQ E6 1.6 E.TorQ E4
Tomvægt (med alle
væsker, brændstoftank
90% fyldt og uden
ekstraudstyr)1195 / 1205
(*)1195 / 1205(*)1310 / 1320(*)1310 / 1320(*)
Nyttelast inkl. fører(**)500 / 550(*)500 / 550(*)500 / 550(*)500 / 550(*)
Størst tilladte
belastninger(***)
– foraksel 1050 1050 1050 1050
– bagaksel
900 / 950
(*)900 / 950(*)900 / 950(*)900 / 950(*)
– total
1695 / 1755(*)1695 / 1755(*)1810 /1870(*)1810 / 1870(*)
Kombineret køretøjs
maks. belastning (bil +
anhænger)
(****)2895 / 2955(*)2895 / 2955(*)2610 / 2670(*)2610 / 2670(*)
Påhængsvægt
– bremset anhænger 1500 1500 1100 1100
– anhænger ikke
bremset500 500 500 500
Maksimal belastning på
anhængertræk
(anhænger bremset)60 60 60 60
(*) TIPO STATION WAGON
(**) Hvis der er monteret specialudstyr, øges tomvægten, og dermed reduceres nyttelastevnen i overensstemmelse med de maksimalt tilladte belastninger.
(***) Disse belastninger må ikke overskrides. Brugeren er ansvarlig for, at vægtgrænserne overholdes ved læsning af varer i bagagerum og/eller på lastfladen.
(****) Overskrid aldrig det kombinerede køretøjs maksimale belastning: den maksimale påhængsvægt er kun tilladt, hvis det kombinerede køretøjs maksimale
belastning ikke overskrides.
