FIAT TIPO 5DOORS STATION WAGON 2018 Instructieboek (in Dutch)

SYMBOLEN EN BERICHTEN OP HET DISPLAY
Als het systeem is ingeschakeld, kunt u via de instellingen van hetUconnect™ 5"of7" HDde hulplijnen op het display
weergeven. Indien geactiveerd, wordt het rooster over de afbeelding geplaatst om de breedte van het voertuig te markeren en
het te verwachten traject in overeenstemming met de stand van het stuurwiel.
Een er overheen geplaatste onderbroken middenlijn geeft het midden van het voertuig aan om parkeermanoeuvres of het
uitlijnen van een sleepoog te vergemakkelijken. De verschillende gekleurde zones geven de afstand aan vanaf de achterkant
van het voertuig.
In de volgende tabel worden de afstanden bij benadering voor elke zone getoond fig. 129:
Zone Afstand vanaf de achterkant van het voertuig
Rood (1) 0-30 cm
Geel (2) 30-100 cm
Groen (3) 1 m of meer
139

BELANGRIJKE
OPMERKINGEN
BELANGRIJK Onder bepaalde
omstandigheden, zoals bij ijs, sneeuw
of modder op het oppervlak van de
camera, kan de gevoeligheid van de
camera afnemen.
BELANGRIJK Let tijdens
parkeermanoeuvres in het bijzonder op
obstakels die zich boven of onder het
bereik van de camera kunnen
bevinden.
BELANGRIJK
133)De verantwoordelijkheid voor het
parkeren en andere mogelijk gevaarlijke
manoeuvres ligt echter altijd bij de
bestuurder. Controleer tijdens deze
manoeuvres altijd of er geen mensen
(vooral kinderen) of dieren in het
betreffende gebied aanwezig zijn. De
camera dient als hulp voor de bestuurder,
die echter nooit zijn aandacht mag laten
verslappen tijdens potentieel gevaarlijke
manoeuvres, ook al worden ze met lage
snelheden verricht. Houd altijd een lage
snelheid aan, zodat meteen geremd kan
worden in geval van obstakels.
BELANGRIJK
59)Voor een correcte werking is het van
extreem belang dat de camera altijd
schoon en vrij van modder, vuil, sneeuw of
ijs wordt gehouden. Zorg ervoor dat de
camera tijdens het reinigen niet gekrast of
beschadigd wordt. Vermijd het gebruik van
droge, ruwe of harde doeken. De camera
moet met schoon water worden gewassen,
waaraan eventueel autoshampoo is
toegevoegd. In wasstraten met
stoomreinigers of hogedrukreinigers
moeten de camera snel gewassen worden
door de spuitmond op minstens 10 cm van
de sensoren te houden. Breng geen
stickers op de camera aan.
EEN AANHANGER
TREKKEN
BELANGRIJKE
OPMERKINGEN
134) 135)
Voor het trekken van caravans of
aanhangers moet het voertuig voorzien
zijn van een goedgekeurde trekhaak en
een geschikte elektrische installatie.
Een eventuele aftermarket-installatie
moet zijn uitgevoerd door specialisten.
Monteer eventuele speciale en/of extra
buitenspiegels conform de
wegenverkeerswetgeving.
Vergeet niet dat het klimvermogen van
de auto door het gewicht van een
aanhanger of caravan wordt
gereduceerd. Ook de remafstand wordt
langer en er is meer tijd nodig om in te
halen.
Schakel een lage versnelling in bij een
helling omlaag om een continu gebruik
van de rem te voorkomen.
Op de trekhaak rust het gewicht van de
aanhanger waardoor het laadvermogen
van het voertuig in dezelfde mate
afneemt. Om er zeker van te zijn dat het
maximum toelaatbaar getrokken
gewicht (op het kenteken van het
voertuig vermeld) niet wordt
overschreden, moet er rekening mee

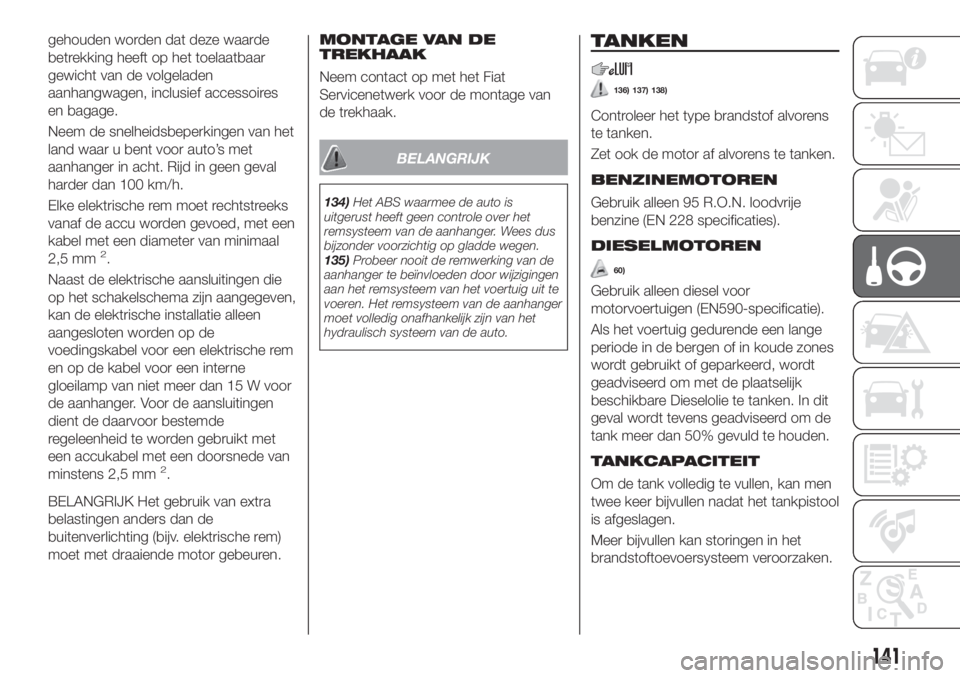

140
STARTEN EN RIJDEN

gehouden worden dat deze waarde
betrekking heeft op het toelaatbaar
gewicht van de volgeladen
aanhangwagen, inclusief accessoires
en bagage.
Neem de snelheidsbeperkingen van het
land waar u bent voor auto’s met
aanhanger in acht. Rijd in geen geval
harder dan 100 km/h.
Elke elektrische rem moet rechtstreeks
vanaf de accu worden gevoed, met een
kabel met een diameter van minimaal
2,5 mm
2.
Naast de elektrische aansluitingen die
op het schakelschema zijn aangegeven,
kan de elektrische installatie alleen
aangesloten worden op de
voedingskabel voor een elektrische rem
en op de kabel voor een interne
gloeilamp van niet meer dan 15 W voor
de aanhanger. Voor de aansluitingen
dient de daarvoor bestemde
regeleenheid te worden gebruikt met
een accukabel met een doorsnede van
minstens 2,5 mm
2.
BELANGRIJK Het gebruik van extra
belastingen anders dan de
buitenverlichting (bijv. elektrische rem)
moet met draaiende motor gebeuren.MONTAGE VAN DE
TREKHAAK
Neem contact op met het Fiat
Servicenetwerk voor de montage van
de trekhaak.
BELANGRIJK
134)Het ABS waarmee de auto is
uitgerust heeft geen controle over het
remsysteem van de aanhanger. Wees dus
bijzonder voorzichtig op gladde wegen.
135)Probeer nooit de remwerking van de
aanhanger te beïnvloeden door wijzigingen
aan het remsysteem van het voertuig uit te
voeren. Het remsysteem van de aanhanger
moet volledig onafhankelijk zijn van het
hydraulisch systeem van de auto.
TANKEN
136) 137) 138)
Controleer het type brandstof alvorens
te tanken.
Zet ook de motor af alvorens te tanken.
BENZINEMOTOREN
Gebruik alleen 95 R.O.N. loodvrije
benzine (EN 228 specificaties).
DIESELMOTOREN
60)
Gebruik alleen diesel voor
motorvoertuigen (EN590-specificatie).
Als het voertuig gedurende een lange
periode in de bergen of in koude zones
wordt gebruikt of geparkeerd, wordt
geadviseerd om met de plaatselijk
beschikbare Dieselolie te tanken. In dit
geval wordt tevens geadviseerd om de
tank meer dan 50% gevuld te houden.
TANKCAPACITEIT
Om de tank volledig te vullen, kan men
twee keer bijvullen nadat het tankpistool
is afgeslagen.
Meer bijvullen kan storingen in het
brandstoftoevoersysteem veroorzaken.
141

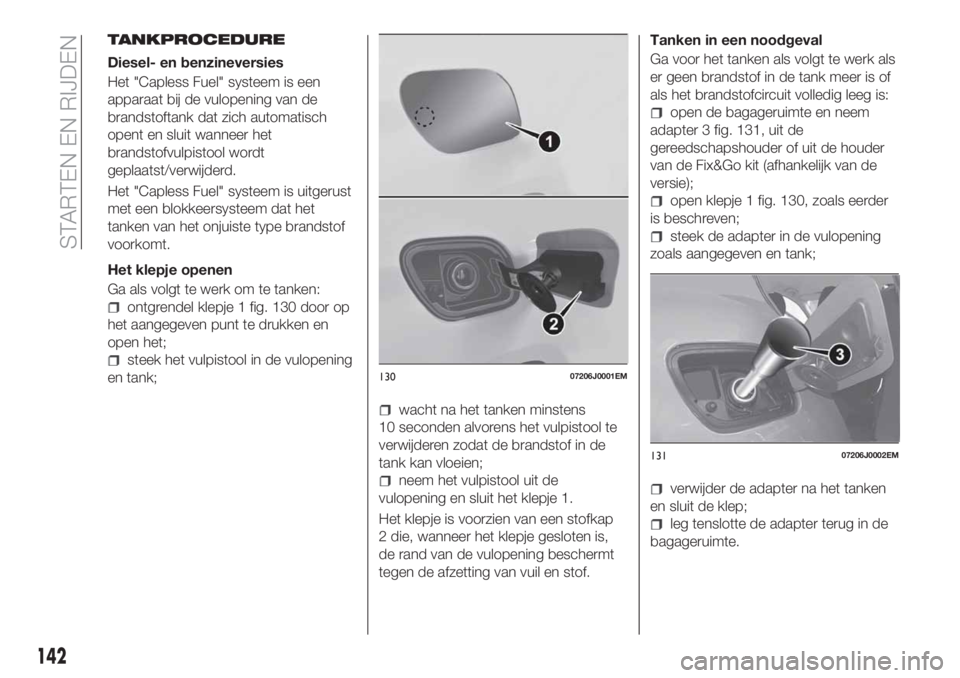

TANKPROCEDURE
Diesel- en benzineversies
Het "Capless Fuel" systeem is een
apparaat bij de vulopening van de
brandstoftank dat zich automatisch
opent en sluit wanneer het
brandstofvulpistool wordt
geplaatst/verwijderd.
Het "Capless Fuel" systeem is uitgerust
met een blokkeersysteem dat het
tanken van het onjuiste type brandstof
voorkomt.
Het klepje openen
Ga als volgt te werk om te tanken:
ontgrendel klepje 1 fig. 130 door op
het aangegeven punt te drukken en
open het;
steek het vulpistool in de vulopening
en tank;
wacht na het tanken minstens
10 seconden alvorens het vulpistool te
verwijderen zodat de brandstof in de
tank kan vloeien;
neem het vulpistool uit de
vulopening en sluit het klepje 1.
Het klepje is voorzien van een stofkap
2 die, wanneer het klepje gesloten is,
de rand van de vulopening beschermt
tegen de afzetting van vuil en stof.Tanken in een noodgeval
Ga voor het tanken als volgt te werk als
er geen brandstof in de tank meer is of
als het brandstofcircuit volledig leeg is:
open de bagageruimte en neem
adapter 3 fig. 131, uit de
gereedschapshouder of uit de houder
van de Fix&Go kit (afhankelijk van de
versie);
open klepje 1 fig. 130, zoals eerder
is beschreven;
steek de adapter in de vulopening
zoals aangegeven en tank;
verwijder de adapter na het tanken
en sluit de klep;
leg tenslotte de adapter terug in de
bagageruimte.
13007206J0001EM
13107206J0002EM
142
STARTEN EN RIJDEN

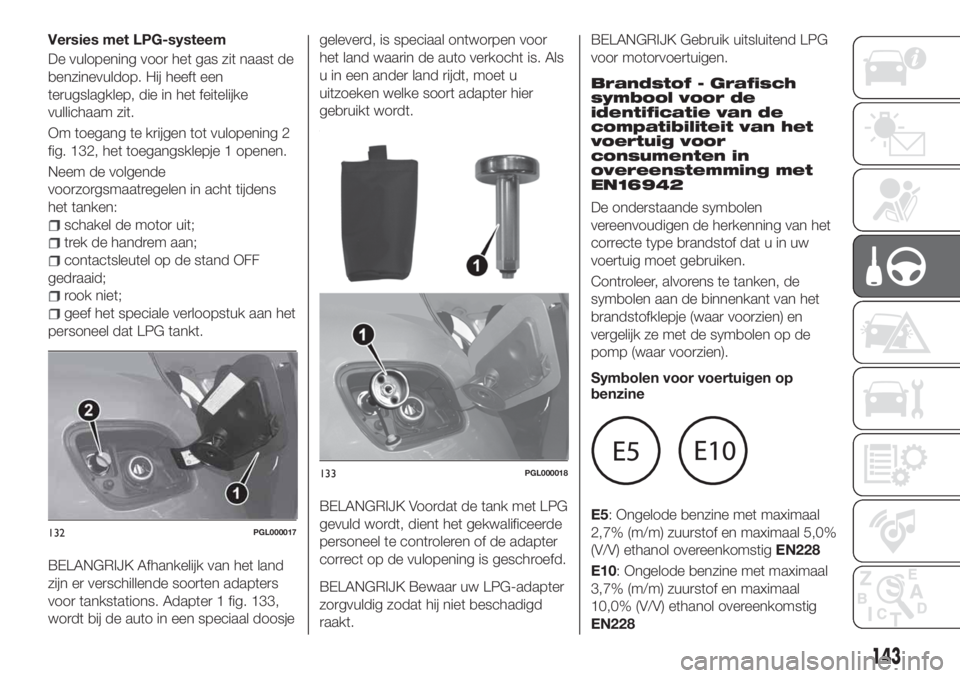

Versies met LPG-systeem
De vulopening voor het gas zit naast de
benzinevuldop. Hij heeft een
terugslagklep, die in het feitelijke
vullichaam zit.
Om toegang te krijgen tot vulopening 2
fig. 132, het toegangsklepje 1 openen.
Neem de volgende
voorzorgsmaatregelen in acht tijdens
het tanken:
schakel de motor uit;
trek de handrem aan;
contactsleutel op de stand OFF
gedraaid;
rook niet;
geef het speciale verloopstuk aan het
personeel dat LPG tankt.
BELANGRIJK Afhankelijk van het land
zijn er verschillende soorten adapters
voor tankstations. Adapter 1 fig. 133,
wordt bij de auto in een speciaal doosjegeleverd, is speciaal ontworpen voor
het land waarin de auto verkocht is. Als
u in een ander land rijdt, moet u
uitzoeken welke soort adapter hier
gebruikt wordt.
BELANGRIJK Voordat de tank met LPG
gevuld wordt, dient het gekwalificeerde
personeel te controleren of de adapter
correct op de vulopening is geschroefd.
BELANGRIJK Bewaar uw LPG-adapter
zorgvuldig zodat hij niet beschadigd
raakt.BELANGRIJK Gebruik uitsluitend LPG
voor motorvoertuigen.
Brandstof - Grafisch
symbool voor de
identificatie van de
compatibiliteit van het
voertuig voor
consumenten in
overeenstemming met
EN16942
De onderstaande symbolen
vereenvoudigen de herkenning van het
correcte type brandstof dat u in uw
voertuig moet gebruiken.
Controleer, alvorens te tanken, de
symbolen aan de binnenkant van het
brandstofklepje (waar voorzien) en
vergelijk ze met de symbolen op de
pomp (waar voorzien).
Symbolen voor voertuigen op
benzine
E5: Ongelode benzine met maximaal
2,7% (m/m) zuurstof en maximaal 5,0%
(V/V) ethanol overeenkomstigEN228
E10: Ongelode benzine met maximaal
3,7% (m/m) zuurstof en maximaal
10,0% (V/V) ethanol overeenkomstig
EN228
132PGL000017
133PGL000018
143

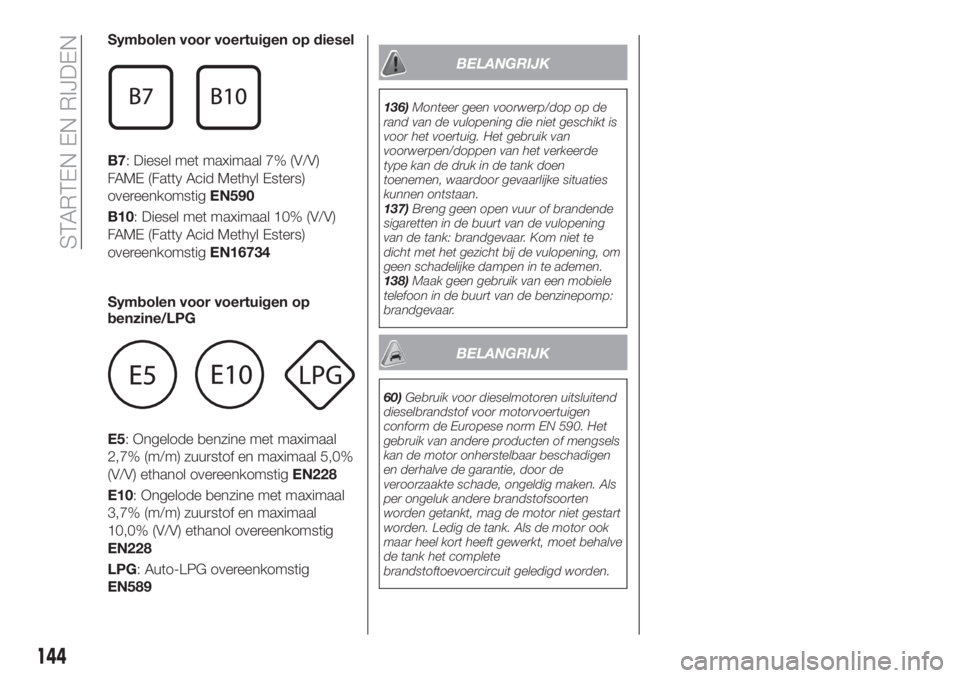

Symbolen voor voertuigen op diesel
B7: Diesel met maximaal 7% (V/V)
FAME (Fatty Acid Methyl Esters)
overeenkomstigEN590
B10: Diesel met maximaal 10% (V/V)
FAME (Fatty Acid Methyl Esters)
overeenkomstigEN16734
Symbolen voor voertuigen op
benzine/LPG
E5: Ongelode benzine met maximaal
2,7% (m/m) zuurstof en maximaal 5,0%
(V/V) ethanol overeenkomstigEN228
E10: Ongelode benzine met maximaal
3,7% (m/m) zuurstof en maximaal
10,0% (V/V) ethanol overeenkomstig
EN228
LPG: Auto-LPG overeenkomstig
EN589
BELANGRIJK
136)Monteer geen voorwerp/dop op de
rand van de vulopening die niet geschikt is
voor het voertuig. Het gebruik van
voorwerpen/doppen van het verkeerde
type kan de druk in de tank doen
toenemen, waardoor gevaarlijke situaties
kunnen ontstaan.
137)Breng geen open vuur of brandende
sigaretten in de buurt van de vulopening
van de tank: brandgevaar. Kom niet te
dicht met het gezicht bij de vulopening, om
geen schadelijke dampen in te ademen.
138)Maak geen gebruik van een mobiele
telefoon in de buurt van de benzinepomp:
brandgevaar.
BELANGRIJK
60)Gebruik voor dieselmotoren uitsluitend
dieselbrandstof voor motorvoertuigen
conform de Europese norm EN 590. Het
gebruik van andere producten of mengsels
kan de motor onherstelbaar beschadigen
en derhalve de garantie, door de
veroorzaakte schade, ongeldig maken. Als
per ongeluk andere brandstofsoorten
worden getankt, mag de motor niet gestart
worden. Ledig de tank. Als de motor ook
maar heel kort heeft gewerkt, moet behalve
de tank het complete
brandstoftoevoercircuit geledigd worden.
144
STARTEN EN RIJDEN

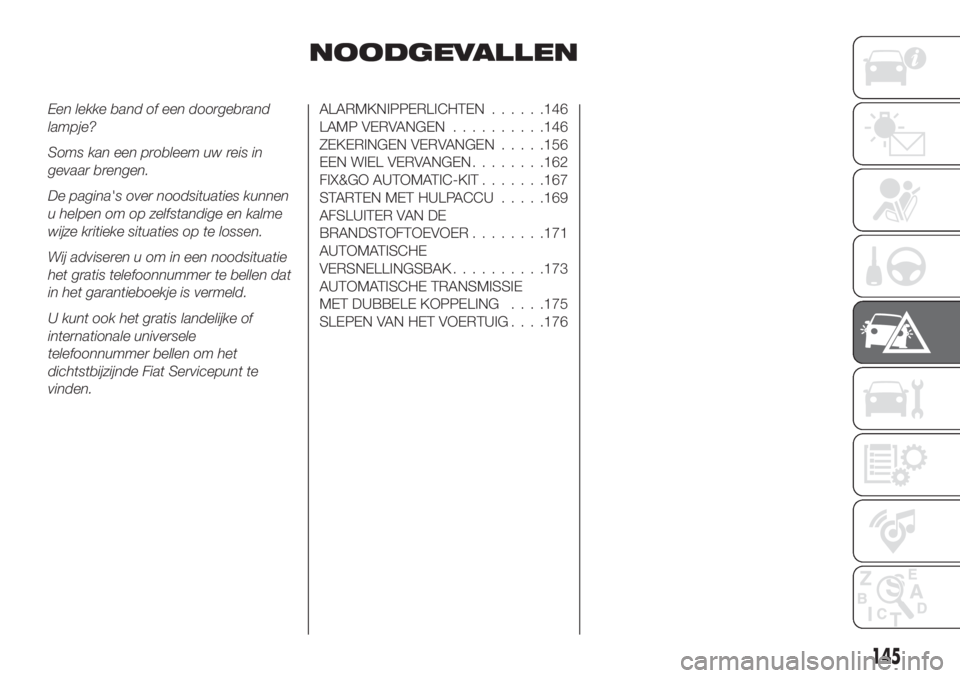

NOODGEVALLEN
Een lekke band of een doorgebrand
lampje?
Soms kan een probleem uw reis in
gevaar brengen.
De pagina's over noodsituaties kunnen
u helpen om op zelfstandige en kalme
wijze kritieke situaties op te lossen.
Wij adviseren u om in een noodsituatie
het gratis telefoonnummer te bellen dat
in het garantieboekje is vermeld.
U kunt ook het gratis landelijke of
internationale universele
telefoonnummer bellen om het
dichtstbijzijnde Fiat Servicepunt te

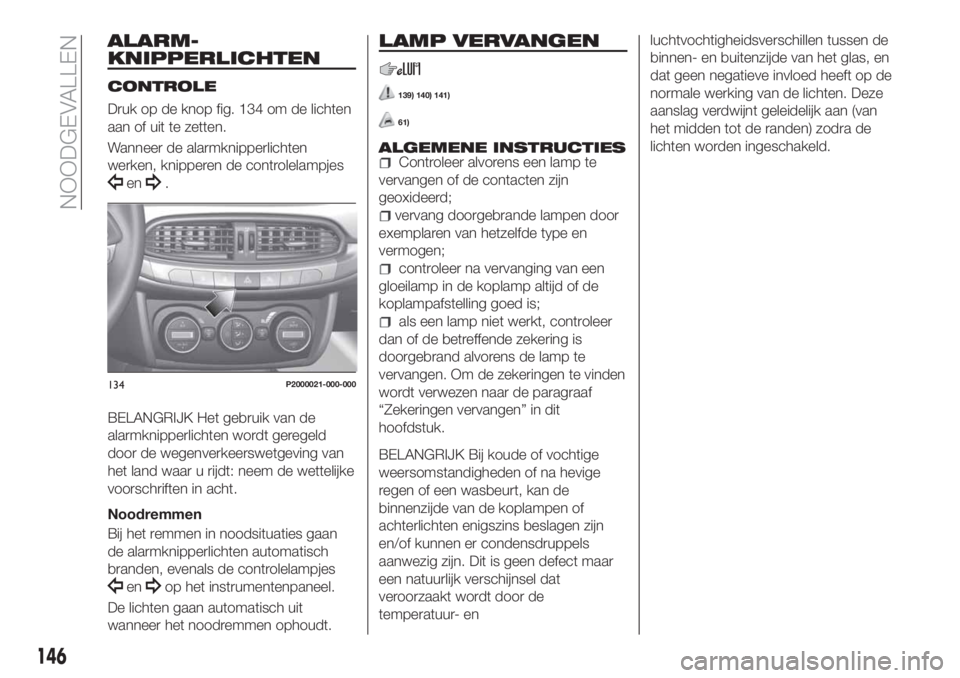

vinden.ALARMKNIPPERLICHTEN......146

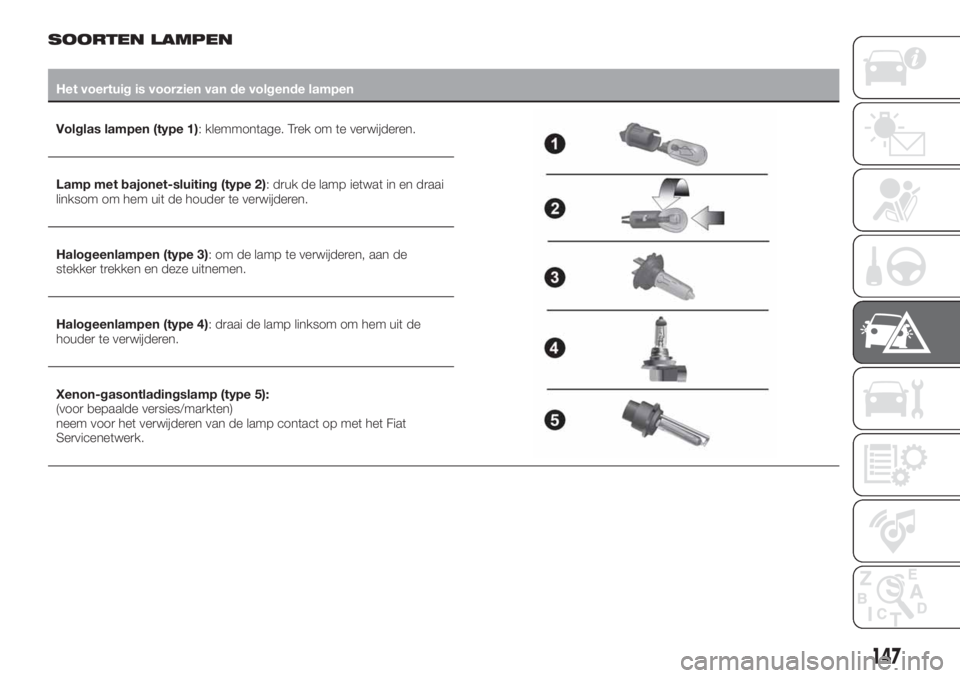

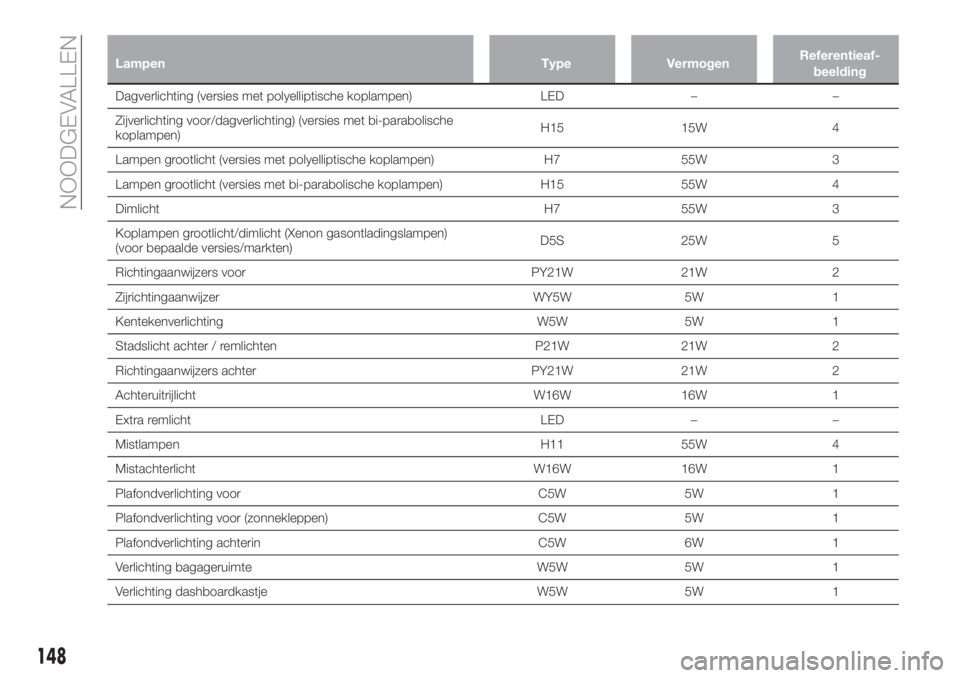

LAMP VERVANGEN..........146
ZEKERINGEN VERVANGEN.....156
EEN WIEL VERVANGEN........162
FIX&GO AUTOMATIC-KIT.......167
STARTEN MET HULPACCU.....169
AFSLUITER VAN DE
BRANDSTOFTOEVOER........171
AUTOMATISCHE
VERSNELLINGSBAK..........173
AUTOMATISCHE TRANSMISSIE
MET DUBBELE KOPPELING. . . .175
SLEPEN VAN HET VOERTUIG. . . .176
145

ALARM-
KNIPPERLICHTEN
CONTROLE
Druk op de knop fig. 134 om de lichten
aan of uit te zetten.
Wanneer de alarmknipperlichten
werken, knipperen de controlelampjes
en.
BELANGRIJK Het gebruik van de
alarmknipperlichten wordt geregeld
door de wegenverkeerswetgeving van
het land waar u rijdt: neem de wettelijke
voorschriften in acht.
Noodremmen
Bij het remmen in noodsituaties gaan
de alarmknipperlichten automatisch
branden, evenals de controlelampjes
enop het instrumentenpaneel.
De lichten gaan automatisch uit
wanneer het noodremmen ophoudt.
LAMP VERVANGEN
139) 140) 141)
61)
ALGEMENE INSTRUCTIESControleer alvorens een lamp te
vervangen of de contacten zijn
geoxideerd;
vervang doorgebrande lampen door
exemplaren van hetzelfde type en
vermogen;
controleer na vervanging van een
gloeilamp in de koplamp altijd of de
koplampafstelling goed is;
als een lamp niet werkt, controleer
dan of de betreffende zekering is
doorgebrand alvorens de lamp te
vervangen. Om de zekeringen te vinden
wordt verwezen naar de paragraaf
“Zekeringen vervangen” in dit
hoofdstuk.
BELANGRIJK Bij koude of vochtige
weersomstandigheden of na hevige
regen of een wasbeurt, kan de
binnenzijde van de koplampen of
achterlichten enigszins beslagen zijn
en/of kunnen er condensdruppels
aanwezig zijn. Dit is geen defect maar
een natuurlijk verschijnsel dat
veroorzaakt wordt door de
temperatuur- enluchtvochtigheidsverschillen tussen de
binnen- en buitenzijde van het glas, en
dat geen negatieve invloed heeft op de
normale werking van de lichten. Deze
aanslag verdwijnt geleidelijk aan (van
het midden tot de randen) zodra de
lichten worden ingeschakeld.
134P2000021-000-000
146
NOODGEVALLEN

SOORTEN LAMPEN
Het voertuig is voorzien van de volgende lampen
Volglas lampen (type 1): klemmontage. Trek om te verwijderen.
Lamp met bajonet-sluiting (type 2): druk de lamp ietwat in en draai
linksom om hem uit de houder te verwijderen.
Halogeenlampen (type 3): om de lamp te verwijderen, aan de
stekker trekken en deze uitnemen.
Halogeenlampen (type 4): draai de lamp linksom om hem uit de
houder te verwijderen.
Xenon-gasontladingslamp (type 5):
(voor bepaalde versies/markten)
neem voor het verwijderen van de lamp contact op met het Fiat
Servicenetwerk.
147

Lampen Type VermogenReferentieaf-
beelding
Dagverlichting (versies met polyelliptische koplampen) LED – –
Zijverlichting voor/dagverlichting) (versies met bi-parabolische
koplampen)H15 15W 4
Lampen grootlicht (versies met polyelliptische koplampen) H7 55W 3
Lampen grootlicht (versies met bi-parabolische koplampen) H15 55W 4
Dimlicht H7 55W 3
Koplampen grootlicht/dimlicht (Xenon gasontladingslampen)
(voor bepaalde versies/markten)D5S 25W 5
Richtingaanwijzers voor PY21W 21W 2
Zijrichtingaanwijzer WY5W 5W 1
Kentekenverlichting W5W 5W 1
Stadslicht achter / remlichten P21W 21W 2
Richtingaanwijzers achter PY21W 21W 2
Achteruitrijlicht W16W 16W 1
Extra remlicht LED – –
Mistlampen H11 55W 4
Mistachterlicht W16W 16W 1
Plafondverlichting voor C5W 5W 1
Plafondverlichting voor (zonnekleppen) C5W 5W 1
Plafondverlichting achterin C5W 6W 1
Verlichting bagageruimte W5W 5W 1
Verlichting dashboardkastje W5W 5W 1
148
NOODGEVALLEN
