Page 151 of 304

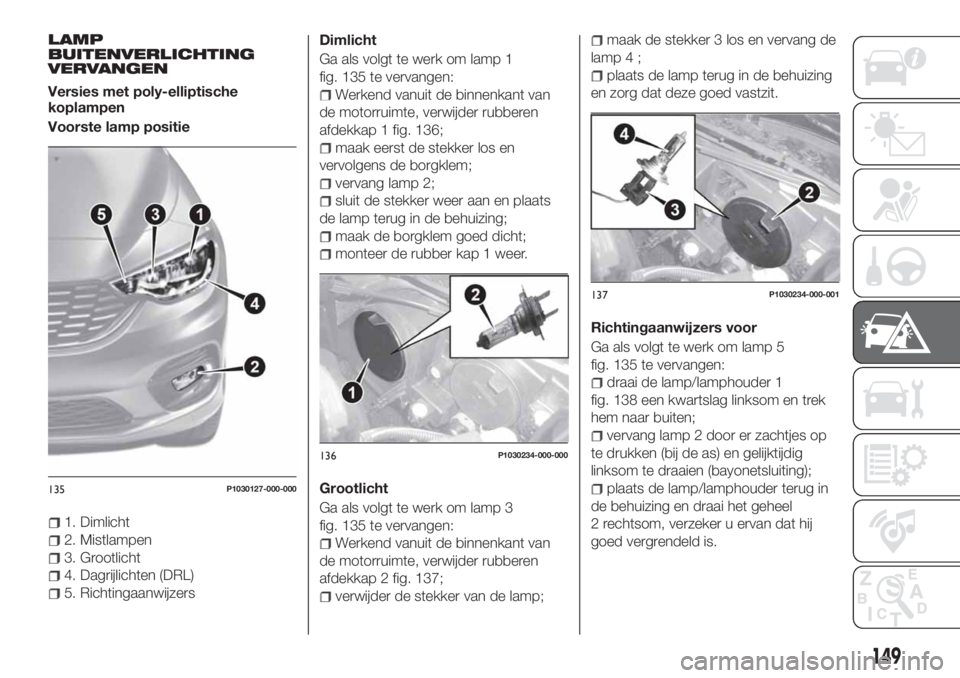

LAMP
BUITENVERLICHTING
VERVANGEN
Versies met poly-elliptische
koplampen
Voorste lamp positie
1. Dimlicht
2. Mistlampen
3. Grootlicht
4. Dagrijlichten (DRL)
5. RichtingaanwijzersDimlicht
Ga als volgt te werk om lamp 1
fig. 135 te vervangen:
Werkend vanuit de binnenkant van
de motorruimte, verwijder rubberen
afdekkap 1 fig. 136;
maak eerst de stekker los en
vervolgens de borgklem;
vervang lamp 2;
sluit de stekker weer aan en plaats
de lamp terug in de behuizing;
maak de borgklem goed dicht;
monteer de rubber kap 1 weer.
Grootlicht
Ga als volgt te werk om lamp 3
fig. 135 te vervangen:
Werkend vanuit de binnenkant van
de motorruimte, verwijder rubberen
afdekkap 2 fig. 137;
verwijder de stekker van de lamp;
maak de stekker 3 los en vervang de
lamp 4 ;
plaats de lamp terug in de behuizing
en zorg dat deze goed vastzit.
Richtingaanwijzers voor
Ga als volgt te werk om lamp 5
fig. 135 te vervangen:
draai de lamp/lamphouder 1
fig. 138 een kwartslag linksom en trek
hem naar buiten;
vervang lamp 2 door er zachtjes op
te drukken (bij de as) en gelijktijdig
linksom te draaien (bayonetsluiting);
plaats de lamp/lamphouder terug in
de behuizing en draai het geheel
2 rechtsom, verzeker u ervan dat hij
goed vergrendeld is.135P1030127-000-000
136P1030234-000-000
137P1030234-000-001
149
Page 152 of 304

Mistkoplampen
Ga als volgt te werk om lamp 2
fig. 135 te vervangen:
draai de wielen van de auto helemaal
naar binnen;
draai de schroef 1 fig. 139 met de
geleverde schroevendraaier los en
verwijder het inspectieklepje 2;
draai de lamp/lamphouder 3 een
kwartslag linksom en trek hem naar
buiten;
maak de stekker los en vervang het
geheel als unit;
sluit de stekker aan op de nieuwe
lamp/lamphouder;
plaats de unit in de behuizing, draai
het geheel rechtsom en zorg dat hij
goed vastzit;
plaats ten slotte de inspectieklep
1 terug.
Dagrijlichten (DRL)
De lampen van de dagverlichting 4
fig. 135 zijn LED-lampen om hun
levensduur te verlengen. Vervanging
zou daarom niet nodig moeten zijn.
Neem contact op met het Fiat
Servicenetwerk als er problemen zijn.
Zijrichtingaanwijzer
Ga als volgt te werk om de lamp te
vervangen:
druk op het lampenglas 1
fig. 140 om de inwendige borgveer 2 in
te drukken en trek de lichtunit naar
buiten; ga voorzichtig te werk om de lak
niet te beschadigen;
draai de lamphouder 2 linksom,
verwijder de lamp 3 en vervang hem;
plaats de lamphouder 2 terug in het
lampenglas en draai hem rechtsom;
monteer de lichtunit zodat de
inwendige borgveer op zijn plaats
vastklikt.
138P2000185
139P2000135
140P1030251-000-000
150
NOODGEVALLEN
Page 153 of 304

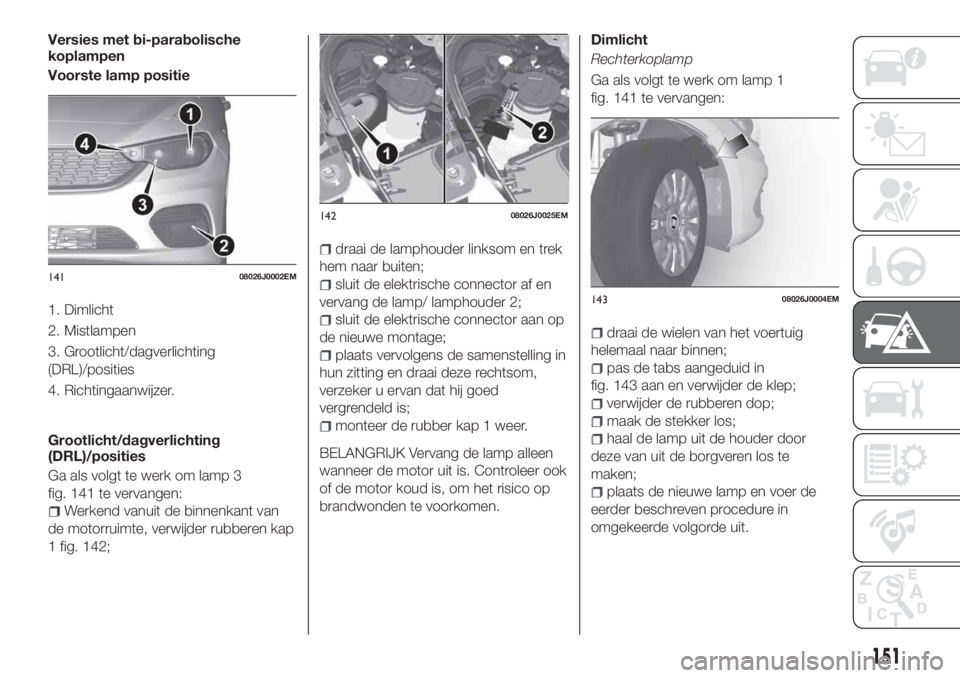

Versies met bi-parabolische
koplampen
Voorste lamp positie
1. Dimlicht
2. Mistlampen
3. Grootlicht/dagverlichting
(DRL)/posities
4. Richtingaanwijzer.
Grootlicht/dagverlichting
(DRL)/posities
Ga als volgt te werk om lamp 3
fig. 141 te vervangen:
Werkend vanuit de binnenkant van
de motorruimte, verwijder rubberen kap
1 fig. 142;
draai de lamphouder linksom en trek
hem naar buiten;
sluit de elektrische connector af en
vervang de lamp/ lamphouder 2;
sluit de elektrische connector aan op
de nieuwe montage;
plaats vervolgens de samenstelling in
hun zitting en draai deze rechtsom,
verzeker u ervan dat hij goed
vergrendeld is;
monteer de rubber kap 1 weer.
BELANGRIJK Vervang de lamp alleen
wanneer de motor uit is. Controleer ook
of de motor koud is, om het risico op
brandwonden te voorkomen.
Dimlicht
Rechterkoplamp
Ga als volgt te werk om lamp 1
fig. 141 te vervangen:
draai de wielen van het voertuig
helemaal naar binnen;
pas de tabs aangeduid in
fig. 143 aan en verwijder de klep;
verwijder de rubberen dop;
maak de stekker los;
haal de lamp uit de houder door
deze van uit de borgveren los te
maken;
plaats de nieuwe lamp en voer de
eerder beschreven procedure in
omgekeerde volgorde uit.
14108026J0002EM
14208026J0025EM
14308026J0004EM
151
Page 154 of 304

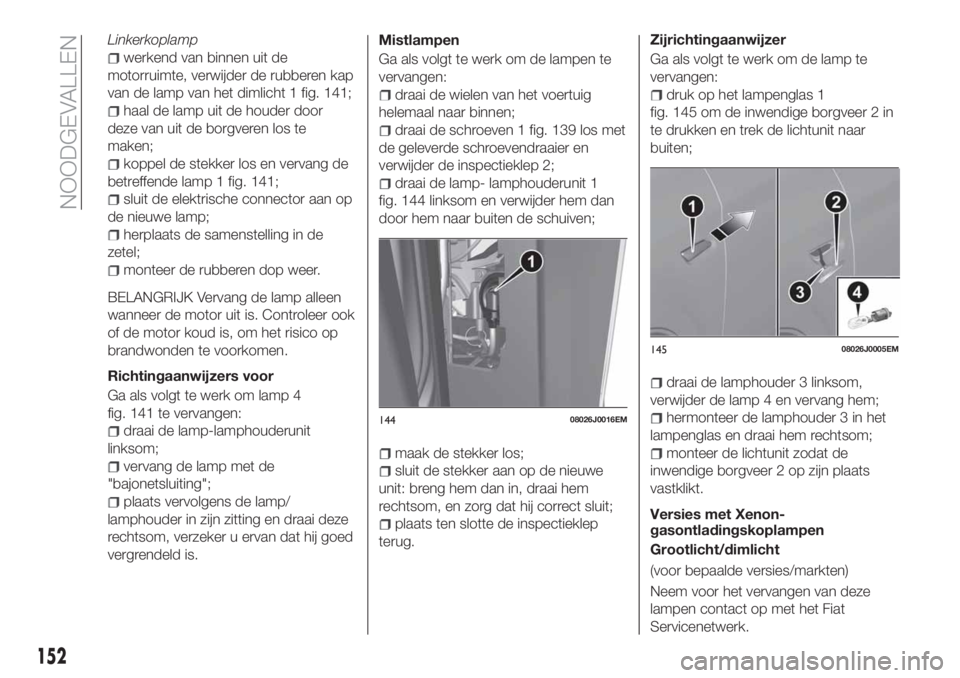

Linkerkoplamp
werkend van binnen uit de
motorruimte, verwijder de rubberen kap
van de lamp van het dimlicht 1 fig. 141;
haal de lamp uit de houder door
deze van uit de borgveren los te
maken;
koppel de stekker los en vervang de
betreffende lamp 1 fig. 141;
sluit de elektrische connector aan op
de nieuwe lamp;
herplaats de samenstelling in de
zetel;
monteer de rubberen dop weer.
BELANGRIJK Vervang de lamp alleen
wanneer de motor uit is. Controleer ook
of de motor koud is, om het risico op
brandwonden te voorkomen.
Richtingaanwijzers voor
Ga als volgt te werk om lamp 4
fig. 141 te vervangen:
draai de lamp-lamphouderunit
linksom;
vervang de lamp met de
"bajonetsluiting";
plaats vervolgens de lamp/
lamphouder in zijn zitting en draai deze
rechtsom, verzeker u ervan dat hij goed
vergrendeld is.Mistlampen
Ga als volgt te werk om de lampen te
vervangen:
draai de wielen van het voertuig
helemaal naar binnen;
draai de schroeven 1 fig. 139 los met
de geleverde schroevendraaier en
verwijder de inspectieklep 2;
draai de lamp- lamphouderunit 1
fig. 144 linksom en verwijder hem dan
door hem naar buiten de schuiven;
maak de stekker los;
sluit de stekker aan op de nieuwe
unit: breng hem dan in, draai hem
rechtsom, en zorg dat hij correct sluit;
plaats ten slotte de inspectieklep
terug.Zijrichtingaanwijzer
Ga als volgt te werk om de lamp te
vervangen:
druk op het lampenglas 1
fig. 145 om de inwendige borgveer 2 in
te drukken en trek de lichtunit naar
buiten;
draai de lamphouder 3 linksom,
verwijder de lamp 4 en vervang hem;
hermonteer de lamphouder 3 in het
lampenglas en draai hem rechtsom;
monteer de lichtunit zodat de
inwendige borgveer 2 op zijn plaats
vastklikt.
Versies met Xenon-
gasontladingskoplampen
Grootlicht/dimlicht
(voor bepaalde versies/markten)
Neem voor het vervangen van deze
lampen contact op met het Fiat
Servicenetwerk.
14408026J0016EM
14508026J0005EM
152
NOODGEVALLEN
Page 155 of 304

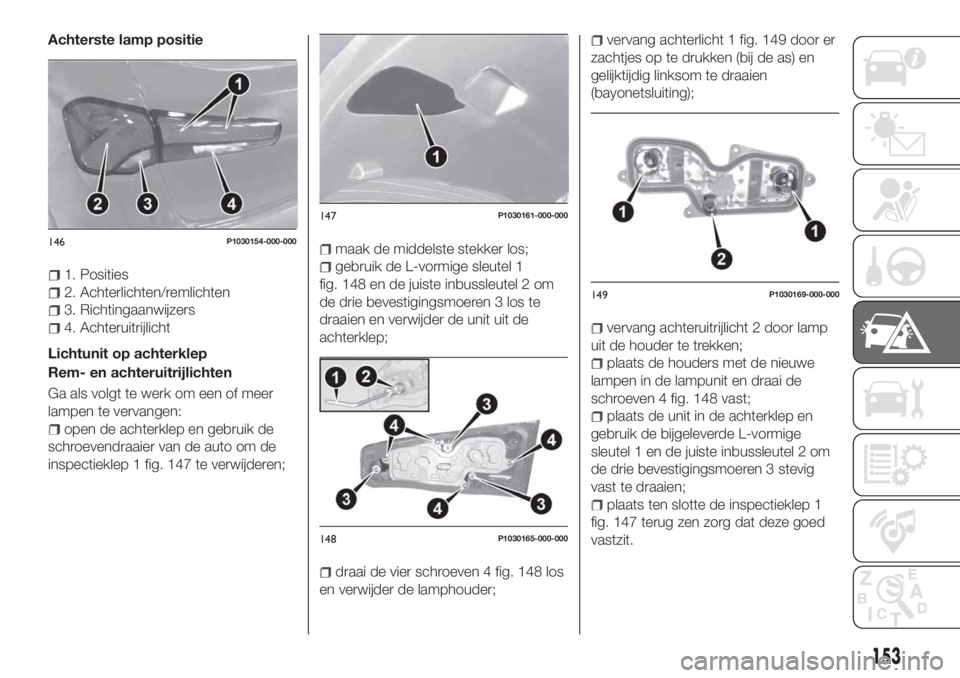

Achterste lamp positie
1. Posities
2. Achterlichten/remlichten
3. Richtingaanwijzers
4. Achteruitrijlicht
Lichtunit op achterklep
Rem- en achteruitrijlichten
Ga als volgt te werk om een of meer
lampen te vervangen:
open de achterklep en gebruik de
schroevendraaier van de auto om de
inspectieklep 1 fig. 147 te verwijderen;
maak de middelste stekker los;
gebruik de L-vormige sleutel 1
fig. 148 en de juiste inbussleutel 2 om
de drie bevestigingsmoeren 3 los te
draaien en verwijder de unit uit de
achterklep;
draai de vier schroeven 4 fig. 148 los
en verwijder de lamphouder;
vervang achterlicht 1 fig. 149 door er
zachtjes op te drukken (bij de as) en
gelijktijdig linksom te draaien
(bayonetsluiting);
vervang achteruitrijlicht 2 door lamp
uit de houder te trekken;
plaats de houders met de nieuwe
lampen in de lampunit en draai de
schroeven 4 fig. 148 vast;
plaats de unit in de achterklep en
gebruik de bijgeleverde L-vormige
sleutel 1 en de juiste inbussleutel 2 om
de drie bevestigingsmoeren 3 stevig
vast te draaien;
plaats ten slotte de inspectieklep 1
fig. 147 terug zen zorg dat deze goed
vastzit.
146P1030154-000-000
147P1030161-000-000
148P1030165-000-000
149P1030169-000-000
153
Page 156 of 304

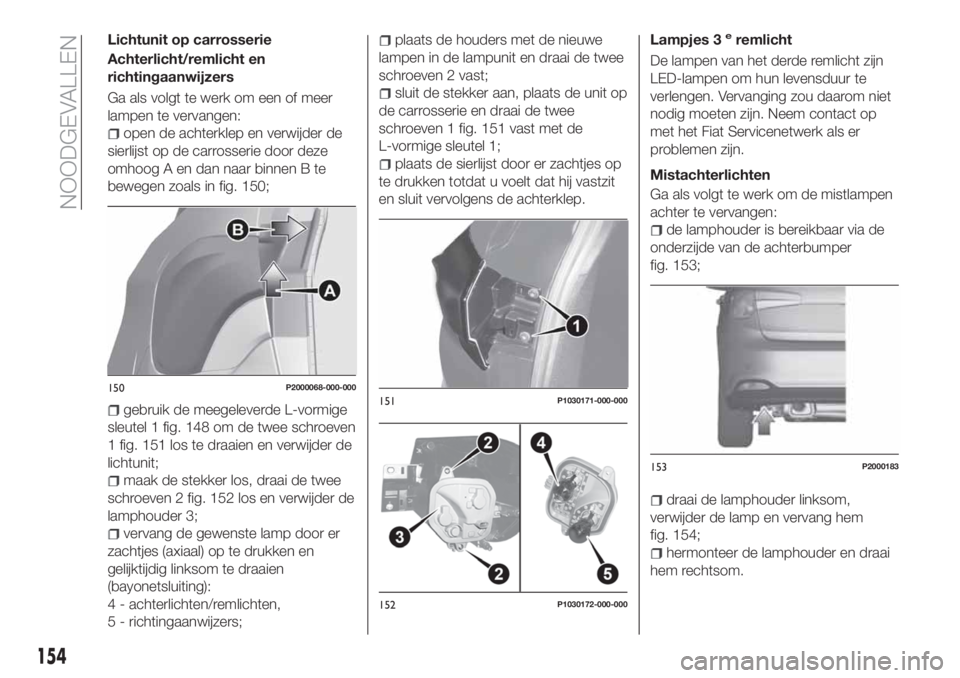

Lichtunit op carrosserie
Achterlicht/remlicht en
richtingaanwijzers
Ga als volgt te werk om een of meer
lampen te vervangen:
open de achterklep en verwijder de
sierlijst op de carrosserie door deze
omhoog A en dan naar binnen B te
bewegen zoals in fig. 150;
gebruik de meegeleverde L-vormige
sleutel 1 fig. 148 om de twee schroeven
1 fig. 151 los te draaien en verwijder de
lichtunit;
maak de stekker los, draai de twee
schroeven 2 fig. 152 los en verwijder de
lamphouder 3;
vervang de gewenste lamp door er
zachtjes (axiaal) op te drukken en
gelijktijdig linksom te draaien
(bayonetsluiting):
4 - achterlichten/remlichten,
5 - richtingaanwijzers;
plaats de houders met de nieuwe
lampen in de lampunit en draai de twee
schroeven 2 vast;
sluit de stekker aan, plaats de unit op
de carrosserie en draai de twee
schroeven 1 fig. 151 vast met de
L-vormige sleutel 1;
plaats de sierlijst door er zachtjes op
te drukken totdat u voelt dat hij vastzit
en sluit vervolgens de achterklep.Lampjes 3
eremlicht
De lampen van het derde remlicht zijn
LED-lampen om hun levensduur te
verlengen. Vervanging zou daarom niet
nodig moeten zijn. Neem contact op
met het Fiat Servicenetwerk als er
problemen zijn.
Mistachterlichten
Ga als volgt te werk om de mistlampen
achter te vervangen:
de lamphouder is bereikbaar via de
onderzijde van de achterbumper
fig. 153;
draai de lamphouder linksom,
verwijder de lamp en vervang hem
fig. 154;
hermonteer de lamphouder en draai
hem rechtsom.
150P2000068-000-000151P1030171-000-000
152P1030172-000-000
153P2000183
154
NOODGEVALLEN
Page 157 of 304

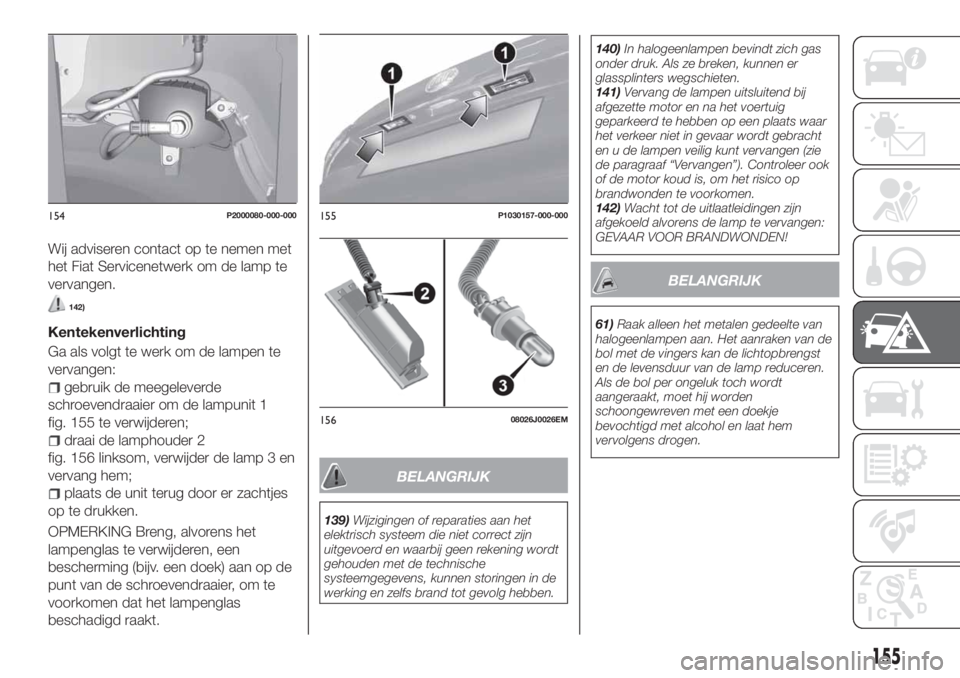

Wij adviseren contact op te nemen met
het Fiat Servicenetwerk om de lamp te
vervangen.
142)
Kentekenverlichting
Ga als volgt te werk om de lampen te
vervangen:
gebruik de meegeleverde
schroevendraaier om de lampunit 1
fig. 155 te verwijderen;
draai de lamphouder 2
fig. 156 linksom, verwijder de lamp 3 en
vervang hem;
plaats de unit terug door er zachtjes
op te drukken.
OPMERKING Breng, alvorens het
lampenglas te verwijderen, een
bescherming (bijv. een doek) aan op de
punt van de schroevendraaier, om te
voorkomen dat het lampenglas
beschadigd raakt.
BELANGRIJK
139)Wijzigingen of reparaties aan het
elektrisch systeem die niet correct zijn
uitgevoerd en waarbij geen rekening wordt
gehouden met de technische
systeemgegevens, kunnen storingen in de
werking en zelfs brand tot gevolg hebben.140)In halogeenlampen bevindt zich gas
onder druk. Als ze breken, kunnen er
glassplinters wegschieten.
141)Vervang de lampen uitsluitend bij
afgezette motor en na het voertuig
geparkeerd te hebben op een plaats waar
het verkeer niet in gevaar wordt gebracht
en u de lampen veilig kunt vervangen (zie
de paragraaf “Vervangen”). Controleer ook
of de motor koud is, om het risico op
brandwonden te voorkomen.
142)Wacht tot de uitlaatleidingen zijn
afgekoeld alvorens de lamp te vervangen:
GEVAAR VOOR BRANDWONDEN!
BELANGRIJK
61)Raak alleen het metalen gedeelte van
halogeenlampen aan. Het aanraken van de
bol met de vingers kan de lichtopbrengst
en de levensduur van de lamp reduceren.
Als de bol per ongeluk toch wordt
aangeraakt, moet hij worden
schoongewreven met een doekje
bevochtigd met alcohol en laat hem
vervolgens drogen.
154P2000080-000-000155P1030157-000-000
15608026J0026EM
155
Page 158 of 304

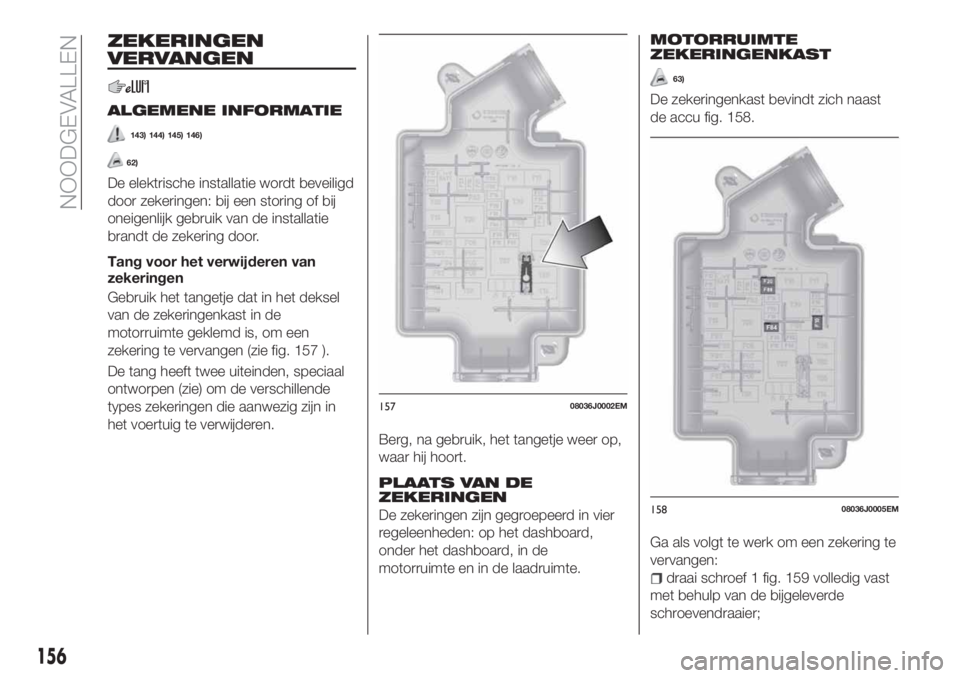

ZEKERINGEN
VERVANGEN
ALGEMENE INFORMATIE
143) 144) 145) 146)
62)
De elektrische installatie wordt beveiligd
door zekeringen: bij een storing of bij
oneigenlijk gebruik van de installatie
brandt de zekering door.
Tang voor het verwijderen van
zekeringen
Gebruik het tangetje dat in het deksel
van de zekeringenkast in de
motorruimte geklemd is, om een
zekering te vervangen (zie fig. 157 ).
De tang heeft twee uiteinden, speciaal
ontworpen (zie) om de verschillende
types zekeringen die aanwezig zijn in
het voertuig te verwijderen.
Berg, na gebruik, het tangetje weer op,
waar hij hoort.
PLAATS VAN DE
ZEKERINGEN
De zekeringen zijn gegroepeerd in vier
regeleenheden: op het dashboard,
onder het dashboard, in de
motorruimte en in de laadruimte.
MOTORRUIMTE
ZEKERINGENKAST
63)
De zekeringenkast bevindt zich naast
de accu fig. 158.
Ga als volgt te werk om een zekering te
vervangen:
draai schroef 1 fig. 159 volledig vast
met behulp van de bijgeleverde
schroevendraaier;
15708036J0002EM
15808036J0005EM
156
NOODGEVALLEN
Page 159 of 304

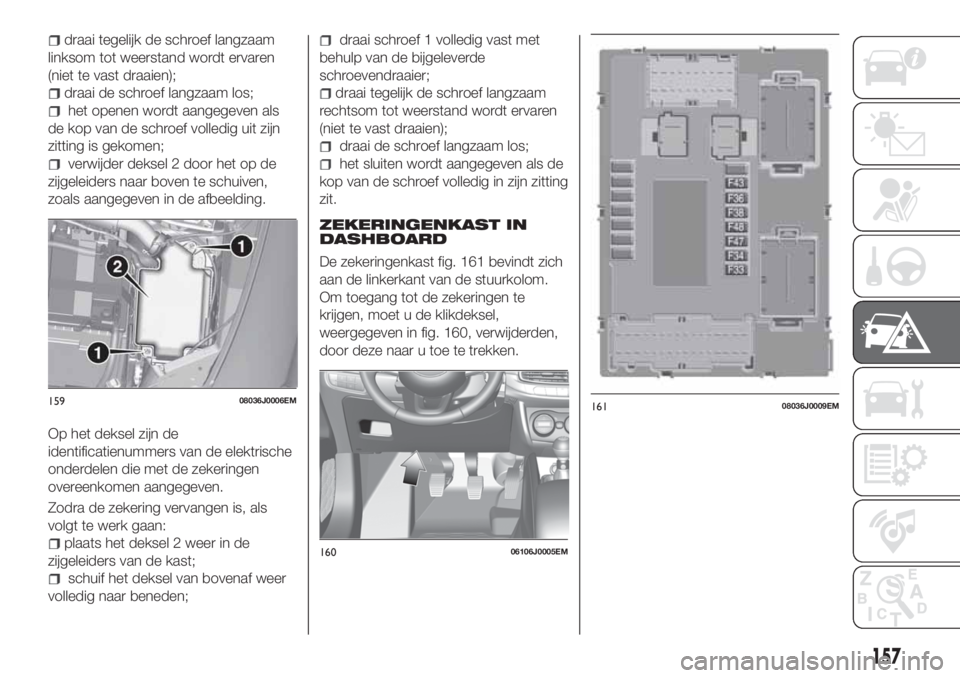

draai tegelijk de schroef langzaam
linksom tot weerstand wordt ervaren
(niet te vast draaien);
draai de schroef langzaam los;
het openen wordt aangegeven als
de kop van de schroef volledig uit zijn
zitting is gekomen;
verwijder deksel 2 door het op de
zijgeleiders naar boven te schuiven,
zoals aangegeven in de afbeelding.
Op het deksel zijn de
identificatienummers van de elektrische
onderdelen die met de zekeringen
overeenkomen aangegeven.
Zodra de zekering vervangen is, als
volgt te werk gaan:
plaats het deksel 2 weer in de
zijgeleiders van de kast;
schuif het deksel van bovenaf weer
volledig naar beneden;
draai schroef 1 volledig vast met
behulp van de bijgeleverde
schroevendraaier;
draai tegelijk de schroef langzaam
rechtsom tot weerstand wordt ervaren
(niet te vast draaien);
draai de schroef langzaam los;
het sluiten wordt aangegeven als de
kop van de schroef volledig in zijn zitting
zit.
ZEKERINGENKAST IN
DASHBOARD
De zekeringenkast fig. 161 bevindt zich
aan de linkerkant van de stuurkolom.
Om toegang tot de zekeringen te
krijgen, moet u de klikdeksel,
weergegeven in fig. 160, verwijderden,
door deze naar u toe te trekken.
15908036J0006EM
16006106J0005EM
16108036J0009EM
157
Page 160 of 304

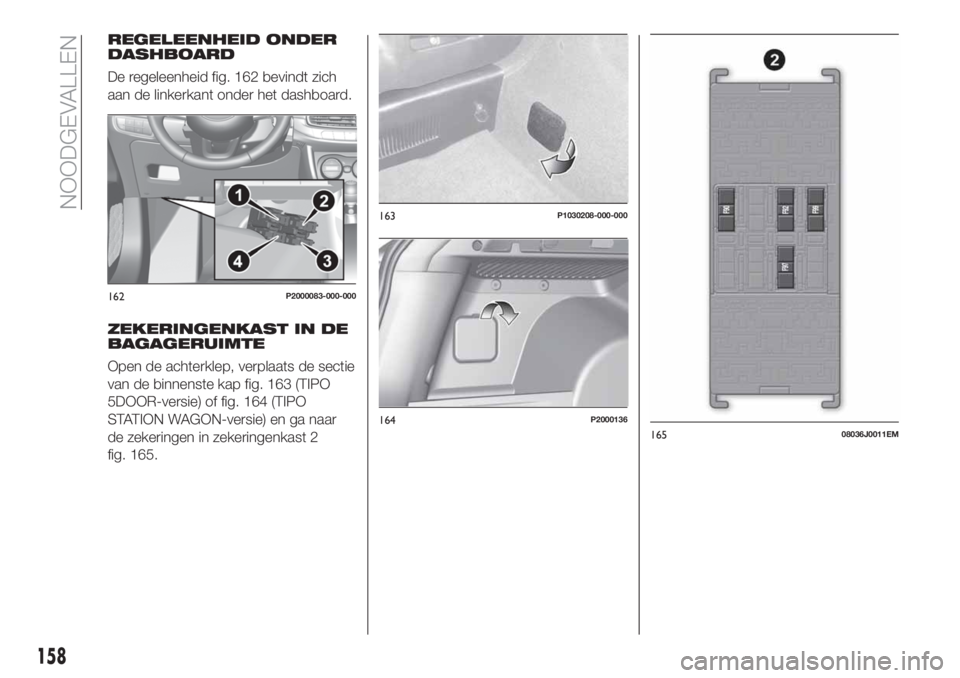

REGELEENHEID ONDER
DASHBOARD
De regeleenheid fig. 162 bevindt zich
aan de linkerkant onder het dashboard.
ZEKERINGENKAST IN DE
BAGAGERUIMTE
Open de achterklep, verplaats de sectie
van de binnenste kap fig. 163 (TIPO
5DOOR-versie) of fig. 164 (TIPO
STATION WAGON-versie) en ga naar
de zekeringen in zekeringenkast 2
fig. 165.
162P2000083-000-000
163P1030208-000-000
164P2000136
16508036J0011EM
158
NOODGEVALLEN
