FIAT TIPO 5DOORS STATION WAGON 2018 Kezelési és karbantartási útmutató (in Hungarian)

MULTIMÉDIA
A gépkocsi aUconnect™Radio,
Uconnect™5" LIVE,Uconnect™5"
Nav LIVE,Uconnect™7" HD LIVE,
Uconnect™7" HD Nav LIVE
infotelematikus rendszerekkel lehet
felszerelve. Ez a fejezet ezeknek a főbb
funkcióit mutatja be.
TANÁCSOK, KEZELŐSZERVEK ÉS
ÁLTALÁNOS INFORMÁCIÓK.....250
Uconnect™ Radio...........252
Uconnect™ 5" LIVE -
Uconnect™ 5" Nav LIVE.......262
Uconnect™ 7" HD LIVE -
Uconnect™ 7" HD Nav LIVE.....275
MOPAR CONNECT...........292
HATÓSÁGI HONOSÍTÁSOK.....293
249

TANÁCSOK,
KEZELŐSZERVEK ÉS
ÁLTALÁNOS
INFORMÁCIÓK
KÖZLEKEDÉSBIZTONSÁG
A vezetés megkezdése előtt sajátítsuk
el a rendszer különféle funkcióinak
használatát.
Elindulás előtt figyelmesen olvassuk el a
rendszer kezelési utasítását és
használati módjainak leírását.
190) 191)
VÉTELI LEHETŐSÉGEK
A vételi lehetőségek vezetés közben
folyamatosan változnak. A vételt
befolyásolhatja egy hegy, épületek vagy
hidak jelenléte, főként akkor, amikor
távol van a hallgatott adótól.
FIGYELMEZTETÉS A közlekedési
információk vétele közben előfordulhat,
hogy a hangerő a normálishoz képest
megemelkedik.
GONDOZÁS ÉS
KARBANTARTÁS
A rendszer teljes hatékonysággal való
működésének garantálásához tartsuk
be az alábbi óvintézkedéseket:
kerüljük a kijelző átlátszó felületének
megütését hegyes vagy kemény
tárgyakkal, mert ez felületi sérüléstokozhat; a száraz és antisztatikus
kendővel végzett tisztítás során ne
nyomjuk meg a kijelzőt.
ne használjunk benzin- vagy
alkoholtartalmú készítményeket, illetve
ezek származékait a kijelző átlátszó
felületének tisztításához.
ügyeljünk arra, hogy ne kerüljön
folyadék a rendszer belsejébe:
javíthatatlan károsodást okozhat.
91) 92)
LOPÁS ELLENI VÉDELEM
A rendszer egy olyan lopás elleni
védőrendszerrel rendelkezik, amely a
jármű elektronikus vezérlőegységével
(Body Computer) folytatott
információcserén alapszik.
Ez maximális biztonságot garantál, és
nem szükséges a biztonsági kód
bevitele minden esetben, amikor az
elektromos áramellátás megszakad.
Ha az ellenőrzés eredménye pozitív, a
rendszer megkezdi a működést, de ha
az ellenőrző kódok nem azonosak, vagy
az elektronikus vezérlőegység (Body
Computer) kicserélésre kerül, a
rendszer jelzi, hogy a következő
fejezetben leírtak szerint szükséges a
titkos kód beírása.A titkos kód beírása
A rendszer bekapcsolásakor, a kód
kérése esetén a kijelzőn megjelenik az
"Írja be a titkos kódot” felirat, majd
megjelenik a grafikus számbillentyűzetet
tartalmazó képernyő a titkos kód
beírásához.
A titkos kód egy 0 és 9 közötti
számjegyekből álló négyjegyű szám.
Uconnect™ Radio:
A kód számjegyeinek beírásához
forgassuk el a jobb oldali BROWSE
ENTER gombot, és nyomjuk meg a
megerősítéshez.
A negyedik számjegy beírása után
mozdítsuk a kurzort az "OK” gombra,
és nyomjuk meg a jobb oldali
"BROWSE/ENTER” gombot, ekkor a
rendszer működni kezd.
Uconnect™ 5" és 7" HD:
A kód számainak beírásához
használjuk a kijelzőn található grafikus
gombokat.
Ha helytelen kódszámot írunk be, a
rendszer a „Incorrect Code” feliratot
jeleníti meg, így figyelmeztetve a helyes
kódszám beírására.
A rendelkezésre álló 3 kódbeírási
próbálkozás után a rendszer a
következő feliratot jeleníti meg:
"Incorrect Code. Radio Locked Please
wait 30 minutes."
250
MULTIMÉDIA

Amikor a felirat eltűnik, újból
megkezdhetjük a kódbeírási eljárást.
Rádió útlevél
Ez a dokumentum igazolja a rendszer
tulajdonjogát. A rádió útlevél
tartalmazza a rendszer típuskódját,
gyártási sorszámát és a titkos kódot.
A rádió útlevél elvesztése esetén
keressünk fel egy Fiat márkaszervizt,
vigyünk magunkkal egy
személyazonosságot igazoló
dokumentumot és a gépkocsi
tulajdonjogát igazoló okiratokat.
FIGYELMEZTETÉS A rádió útlevelet
gondosan őrizzük meg, hogy a
rendszer ellopása esetén a vonatkozó
adatokat az eljáró hatóságnak meg
tudjuk adni.
FIGYELMEZTETÉSEK
Csak akkor nézzük a képernyőt, amikor
szükséges, és azt biztonságosan meg
tudjuk tenni. Ha hosszabb ideig lenne
szükség a képernyő tanulmányozására,
álljunk félre egy biztonságos helyre,
hogy ne vonja el a figyelmünket a
vezetésről.
Meghibásodás esetén haladéktalanul
szakítsuk félbe a rendszer használatát.
Ellenkező esetben maga a rendszer
súlyosan károsodhat.A lehető leghamarabb keressünk fel egy
Fiat márkaszervizt a javítás
elvégeztetése érdekében.
FIGYELMEZTETÉS
190)Kövessük a következőkben ismertetett
óvintézkedéseket: azok figyelmen kívül
hagyása súlyos személyi sérülésekhez vagy
a rendszer károsodásához vezethet.
191)A túlzott hangerő veszélyes lehet. Úgy
állítsuk be a hangerőt, hogy mindig
meghalljuk a külső zajokat (például kürt,
mentőautó szirénája, rendőrautó szirénája
stb.).
FIGYELMEZTETÉS
91)Az előlap és a kijelző átlátszó
felületének tisztításához csak puha, tiszta,
száraz és antisztatikus kendőt használjunk.
Tisztító- és fényesítőszerek károsíthatják a
felületét. Ne használjunk benzin- vagy
alkoholtartalmú készítményeket, illetve ezek
származékait.
92)Ne használjuk a kijelzőt
tapadókorongos tartók vagy külső
navigátorok, okostelefonok, illetve hasonlók
öntapadós rögzítéséhez alapként.
251

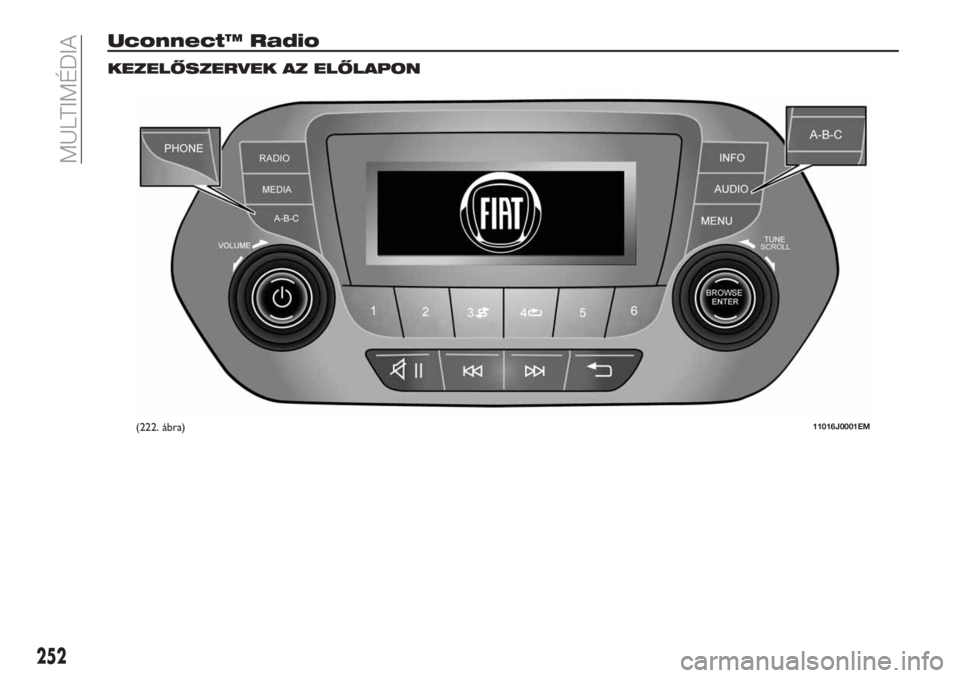

Uconnect™ Radio
KEZELŐSZERVEK AZ ELŐLAPON
(222. ábra)11016J0001EM
252
MULTIMÉDIA

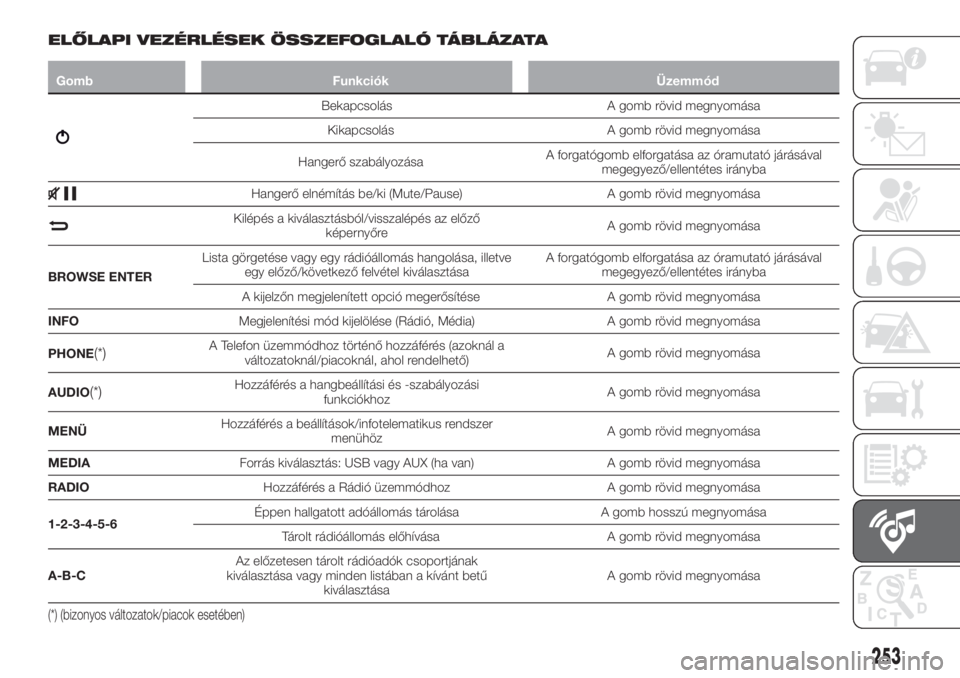

ELŐLAPI VEZÉRLÉSEK ÖSSZEFOGLALÓ TÁBLÁZATA
Gomb Funkciók Üzemmód
Bekapcsolás A gomb rövid megnyomása
Kikapcsolás A gomb rövid megnyomása
Hangerő szabályozásaA forgatógomb elforgatása az óramutató járásával
megegyező/ellentétes irányba
Hangerő elnémítás be/ki (Mute/Pause) A gomb rövid megnyomása
Kilépés a kiválasztásból/visszalépés az előző
képernyőreA gomb rövid megnyomása
BROWSE ENTERLista görgetése vagy egy rádióállomás hangolása, illetve
egy előző/következő felvétel kiválasztásaA forgatógomb elforgatása az óramutató járásával
megegyező/ellentétes irányba
A kijelzőn megjelenített opció megerősítése A gomb rövid megnyomása
INFOMegjelenítési mód kijelölése (Rádió, Média) A gomb rövid megnyomása
PHONE
(*)A Telefon üzemmódhoz történő hozzáférés (azoknál a
változatoknál/piacoknál, ahol rendelhető)A gomb rövid megnyomása
AUDIO
(*)Hozzáférés a hangbeállítási és -szabályozási
funkciókhozA gomb rövid megnyomása
MENÜHozzáférés a beállítások/infotelematikus rendszer
menühözA gomb rövid megnyomása
MEDIAForrás kiválasztás: USB vagy AUX (ha van) A gomb rövid megnyomása
RADIOHozzáférés a Rádió üzemmódhoz A gomb rövid megnyomása
1-2-3-4-5-6Éppen hallgatott adóállomás tárolása A gomb hosszú megnyomása
Tárolt rádióállomás előhívása A gomb rövid megnyomása
A-B-CAz előzetesen tárolt rádióadók csoportjának
kiválasztása vagy minden listában a kívánt betű
kiválasztásaA gomb rövid megnyomása
(*) (bizonyos változatok/piacok esetében)
253

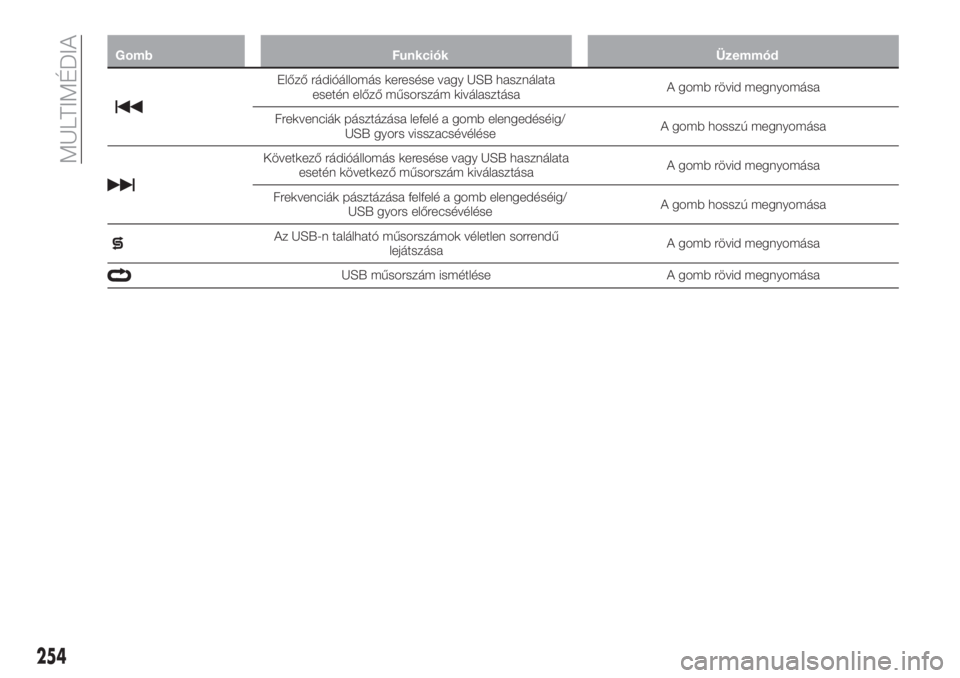

Gomb Funkciók Üzemmód
Előző rádióállomás keresése vagy USB használata
esetén előző műsorszám kiválasztásaA gomb rövid megnyomása
Frekvenciák pásztázása lefelé a gomb elengedéséig/
USB gyors visszacsévéléseA gomb hosszú megnyomása
Következő rádióállomás keresése vagy USB használata
esetén következő műsorszám kiválasztásaA gomb rövid megnyomása
Frekvenciák pásztázása felfelé a gomb elengedéséig/
USB gyors előrecsévéléseA gomb hosszú megnyomása
Az USB-n található műsorszámok véletlen sorrendű
lejátszásaA gomb rövid megnyomása
USB műsorszám ismétlése A gomb rövid megnyomása
254
MULTIMÉDIA

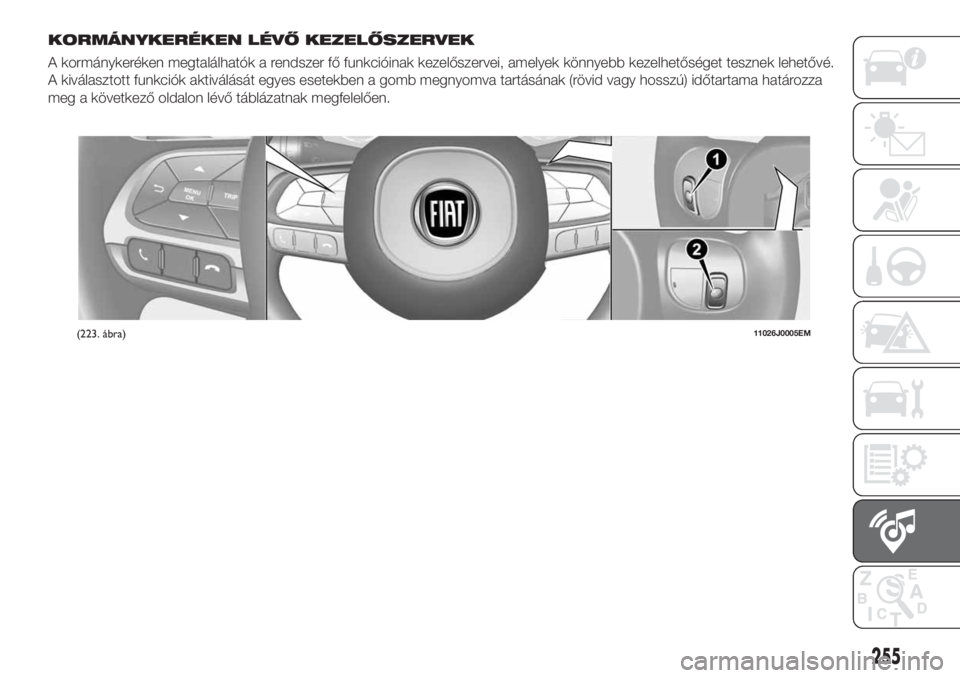

KORMÁNYKERÉKEN LÉVŐ KEZELŐSZERVEK
A kormánykeréken megtalálhatók a rendszer fő funkcióinak kezelőszervei, amelyek könnyebb kezelhetőséget tesznek lehetővé.
A kiválasztott funkciók aktiválását egyes esetekben a gomb megnyomva tartásának (rövid vagy hosszú) időtartama határozza
meg a következő oldalon lévő táblázatnak megfelelően.
(223. ábra)11026J0005EM
255

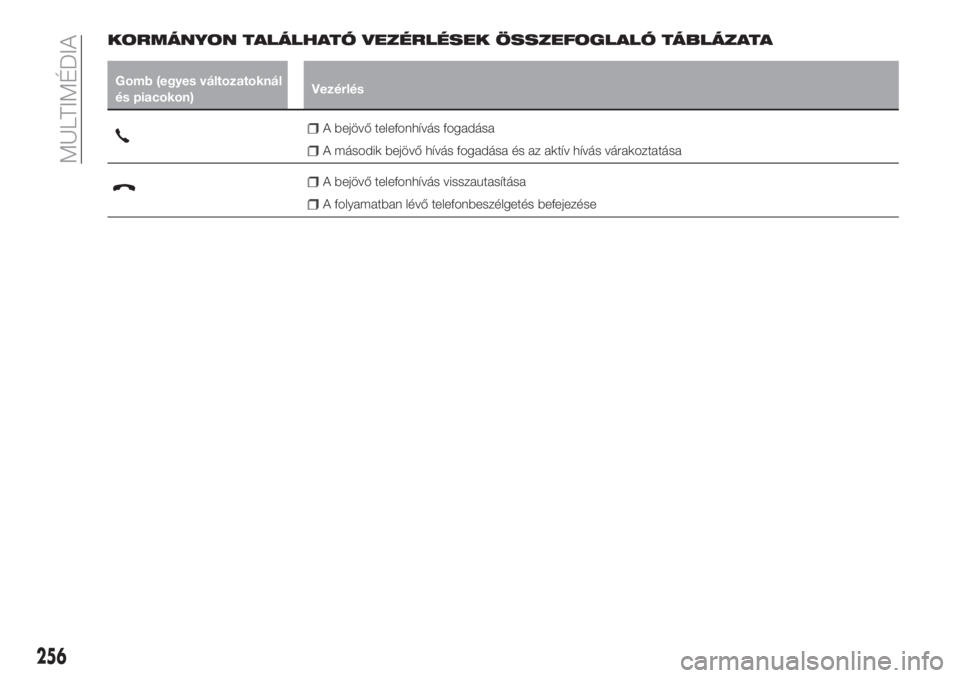

KORMÁNYON TALÁLHATÓ VEZÉRLÉSEK ÖSSZEFOGLALÓ TÁBLÁZATA
Gomb (egyes változatoknál
és piacokon)Vezérlés
A bejövő telefonhívás fogadása
A második bejövő hívás fogadása és az aktív hívás várakoztatása
A bejövő telefonhívás visszautasítása
A folyamatban lévő telefonbeszélgetés befejezése
256
MULTIMÉDIA

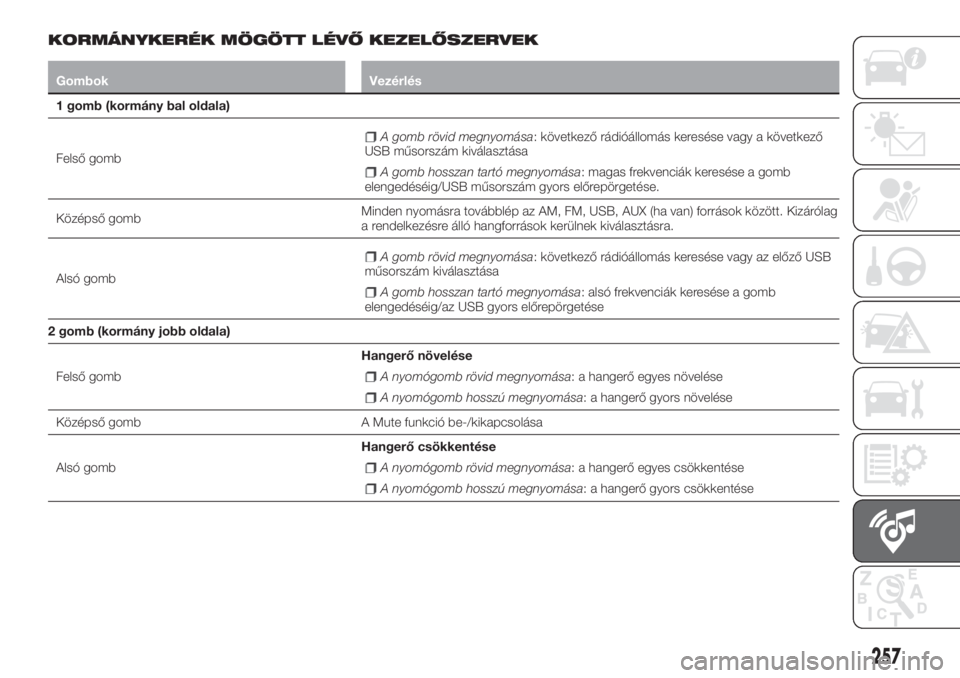

KORMÁNYKERÉK MÖGÖTT LÉVŐ KEZELŐSZERVEK
Gombok Vezérlés
1 gomb (kormány bal oldala)
Felső gomb
A gomb rövid megnyomása: következő rádióállomás keresése vagy a következő
USB műsorszám kiválasztása
A gomb hosszan tartó megnyomása: magas frekvenciák keresése a gomb
elengedéséig/USB műsorszám gyors előrepörgetése.
Középső gombMinden nyomásra továbblép az AM, FM, USB, AUX (ha van) források között. Kizárólag
a rendelkezésre álló hangforrások kerülnek kiválasztásra.
Alsó gomb
A gomb rövid megnyomása: következő rádióállomás keresése vagy az előző USB
műsorszám kiválasztása
A gomb hosszan tartó megnyomása: alsó frekvenciák keresése a gomb
elengedéséig/az USB gyors előrepörgetése
2 gomb (kormány jobb oldala)
Felső gombHangerő növelése
A nyomógomb rövid megnyomása: a hangerő egyes növelése
A nyomógomb hosszú megnyomása: a hangerő gyors növelése
Középső gomb A Mute funkció be-/kikapcsolása
Alsó gombHangerő csökkentése
A nyomógomb rövid megnyomása: a hangerő egyes csökkentése
A nyomógomb hosszú megnyomása: a hangerő gyors csökkentése
257

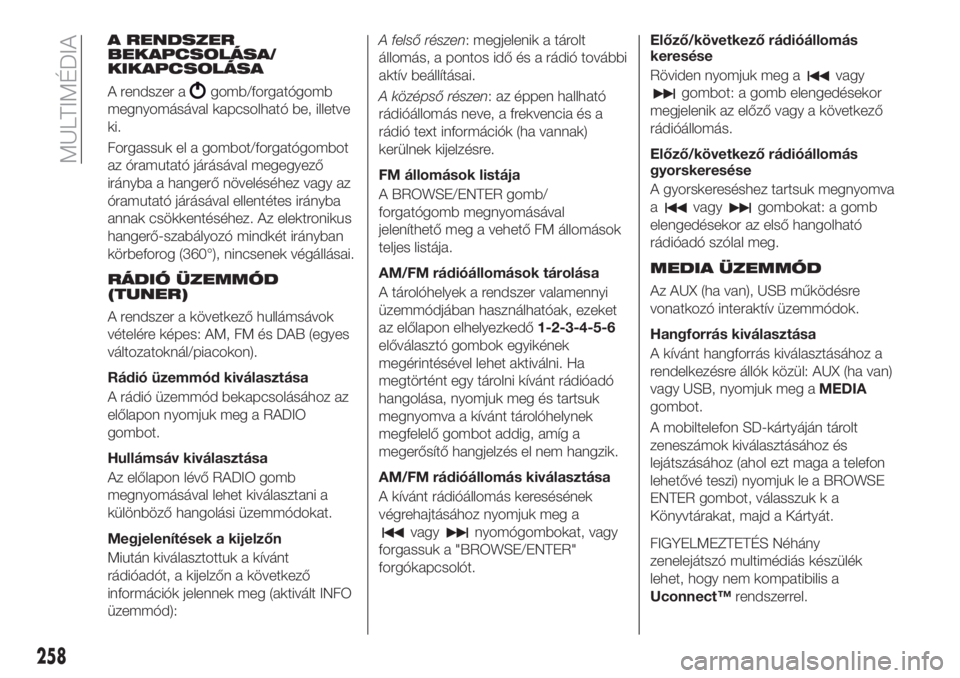

A RENDSZER
BEKAPCSOLÁSA/
KIKAPCSOLÁSA
A rendszer agomb/forgatógomb
megnyomásával kapcsolható be, illetve
ki.
Forgassuk el a gombot/forgatógombot
az óramutató járásával megegyező
irányba a hangerő növeléséhez vagy az
óramutató járásával ellentétes irányba
annak csökkentéséhez. Az elektronikus
hangerő-szabályozó mindkét irányban
körbeforog (360°), nincsenek végállásai.
RÁDIÓ ÜZEMMÓD
(TUNER)
A rendszer a következő hullámsávok
vételére képes: AM, FM és DAB (egyes
változatoknál/piacokon).
Rádió üzemmód kiválasztása
A rádió üzemmód bekapcsolásához az
előlapon nyomjuk meg a RADIO
gombot.
Hullámsáv kiválasztása
Az előlapon lévő RADIO gomb
megnyomásával lehet kiválasztani a
különböző hangolási üzemmódokat.
Megjelenítések a kijelzőn
Miután kiválasztottuk a kívánt
rádióadót, a kijelzőn a következő
információk jelennek meg (aktivált INFO
üzemmód):A felső részen: megjelenik a tárolt
állomás, a pontos idő és a rádió további
aktív beállításai.
A középső részen: az éppen hallható
rádióállomás neve, a frekvencia és a
rádió text információk (ha vannak)
kerülnek kijelzésre.
FM állomások listája
A BROWSE/ENTER gomb/
forgatógomb megnyomásával
jeleníthető meg a vehető FM állomások
teljes listája.
AM/FM rádióállomások tárolása
A tárolóhelyek a rendszer valamennyi
üzemmódjában használhatóak, ezeket
az előlapon elhelyezkedő1-2-3-4-5-6
előválasztó gombok egyikének
megérintésével lehet aktiválni. Ha
megtörtént egy tárolni kívánt rádióadó
hangolása, nyomjuk meg és tartsuk
megnyomva a kívánt tárolóhelynek
megfelelő gombot addig, amíg a
megerősítő hangjelzés el nem hangzik.
AM/FM rádióállomás kiválasztása
A kívánt rádióállomás keresésének
végrehajtásához nyomjuk meg a
vagynyomógombokat, vagy
forgassuk a "BROWSE/ENTER"
forgókapcsolót.Előző/következő rádióállomás
keresése
Röviden nyomjuk meg a
vagy
gombot: a gomb elengedésekor
megjelenik az előző vagy a következő
rádióállomás.
Előző/következő rádióállomás
gyorskeresése
A gyorskereséshez tartsuk megnyomva
a
vagygombokat: a gomb
elengedésekor az első hangolható
rádióadó szólal meg.
MEDIA ÜZEMMÓD
Az AUX (ha van), USB működésre
vonatkozó interaktív üzemmódok.
Hangforrás kiválasztása
A kívánt hangforrás kiválasztásához a
rendelkezésre állók közül: AUX (ha van)
vagy USB, nyomjuk meg aMEDIA
gombot.
A mobiltelefon SD-kártyáján tárolt
zeneszámok kiválasztásához és
lejátszásához (ahol ezt maga a telefon
lehetővé teszi) nyomjuk le a BROWSE
ENTER gombot, válasszuk k a
Könyvtárakat, majd a Kártyát.
FIGYELMEZTETÉS Néhány
zenelejátszó multimédiás készülék
lehet, hogy nem kompatibilis a
Uconnect™rendszerrel.
258
MULTIMÉDIA
