FIAT TIPO 5DOORS STATION WAGON 2018 Kezelési és karbantartási útmutató (in Hungarian)

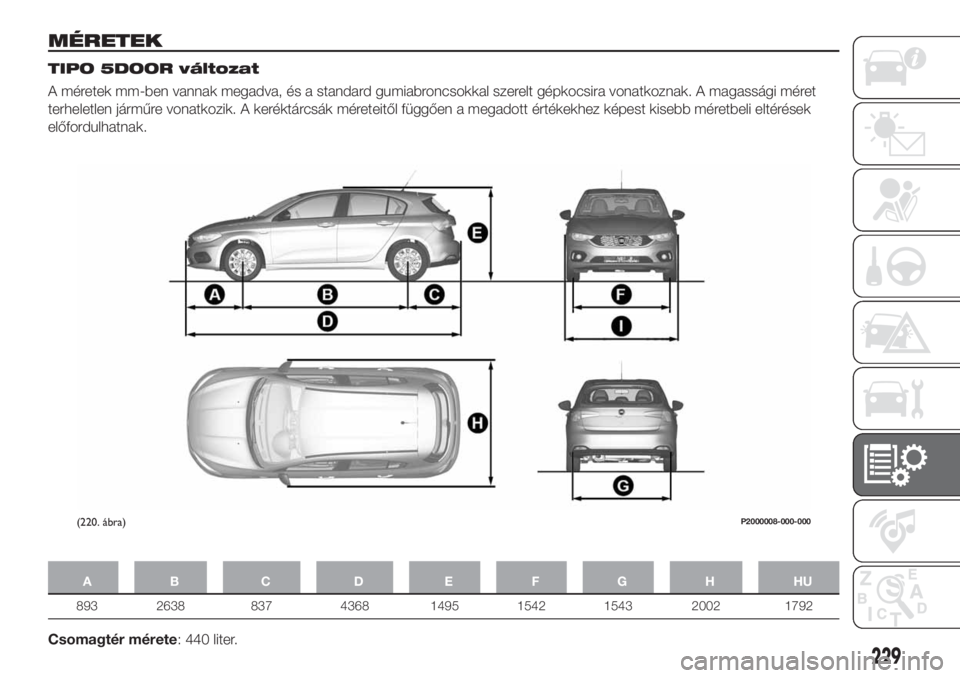

MÉRETEK
TIPO 5DOOR változat
A méretek mm-ben vannak megadva, és a standard gumiabroncsokkal szerelt gépkocsira vonatkoznak. A magassági méret
terheletlen járműre vonatkozik. A keréktárcsák méreteitől függően a megadott értékekhez képest kisebb méretbeli eltérések
előfordulhatnak.
AB C D EFGHHU
893 2638 837 4368 1495 1542 1543 2002 1792
Csomagtér mérete: 440 liter.
(220. ábra)P2000008-000-000
229

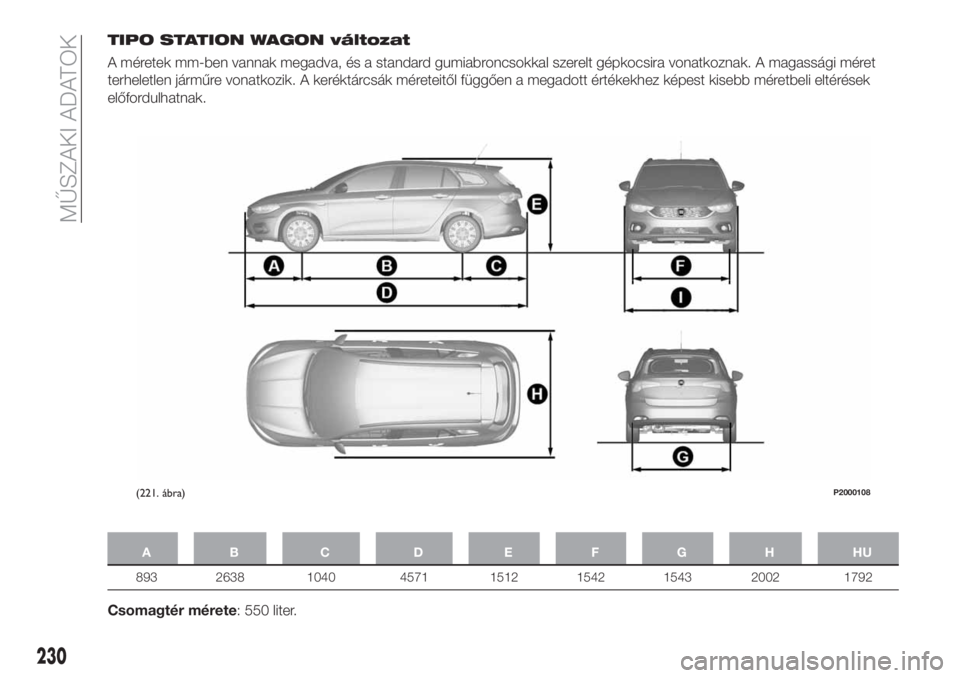

TIPO STATION WAGON változat
A méretek mm-ben vannak megadva, és a standard gumiabroncsokkal szerelt gépkocsira vonatkoznak. A magassági méret
terheletlen járműre vonatkozik. A keréktárcsák méreteitől függően a megadott értékekhez képest kisebb méretbeli eltérések
előfordulhatnak.
AB C D EFGHHU
893 2638 1040 4571 1512 1542 1543 2002 1792
Csomagtér mérete: 550 liter.
(221. ábra)P2000108
230
MŰSZAKI ADATOK

TÖMEGADATOK
Tömegadatok (kg) 1.4 16V 95 LE E6 1.4 16V 95 LE E4 1.6 E.TorQ E6 1.6 E.TorQ E4
Saját tömeg (feltöltve az
összes folyadékkal,
üzemanyaggal 90%-ig,
extra tartozékok nélkül)1195 / 1205
(*)1195 / 1205(*)1310 / 1320(*)1310 / 1320(*)
Hasznos teher a
vezetővel együtt(**)500 / 550(*)500 / 550(*)500 / 550(*)500 / 550(*)
Megengedett maximális
terhelés(***)
– első tengelyen 1050 1050 1050 1050
– hátsó tengelyen
900 / 950
(*)900 / 950(*)900 / 950(*)900 / 950(*)
– összesen
1695 / 1755(*)1695 / 1755(*)1810 /1870(*)1810 / 1870(*)
Kombinált gépjármű
(gépkocsi + utánfutó)
teljes terhelése
(****)2895 / 2955(*)2895 / 2955(*)2610 / 2670(*)2610 / 2670(*)
Vontatható tömeg
– fékezett utánfutó 1500 1500 1100 1100
– fék nélküli utánfutó 500 500 500 500
Maximális terhelés a
vonófejen (fékezett
utánfutóval)60 60 60 60
(*) TIPO STATION WAGON
(**) Speciális tartozékokkal a saját tömeg megnő, ami ennek megfelelően csökkenti a megengedett terheléshez viszonyított hasznos teherbírást.
(***) Ezeket a terheléseket nem szabad túllépni. A vezető felelőssége, hogy a csomagtérben és/vagy a raktérben a terhelést a megengedett értékek
figyelembevételével helyezze el.
(****) A kombinált gépjármű teljes terhelési értékét soha ne haladjuk meg: a maximális vontatható tömeg csak akkor megengedett, ha azzal együtt a kombinált
gépjármű teljes tömege nem haladja meg a maximális értéket.
231

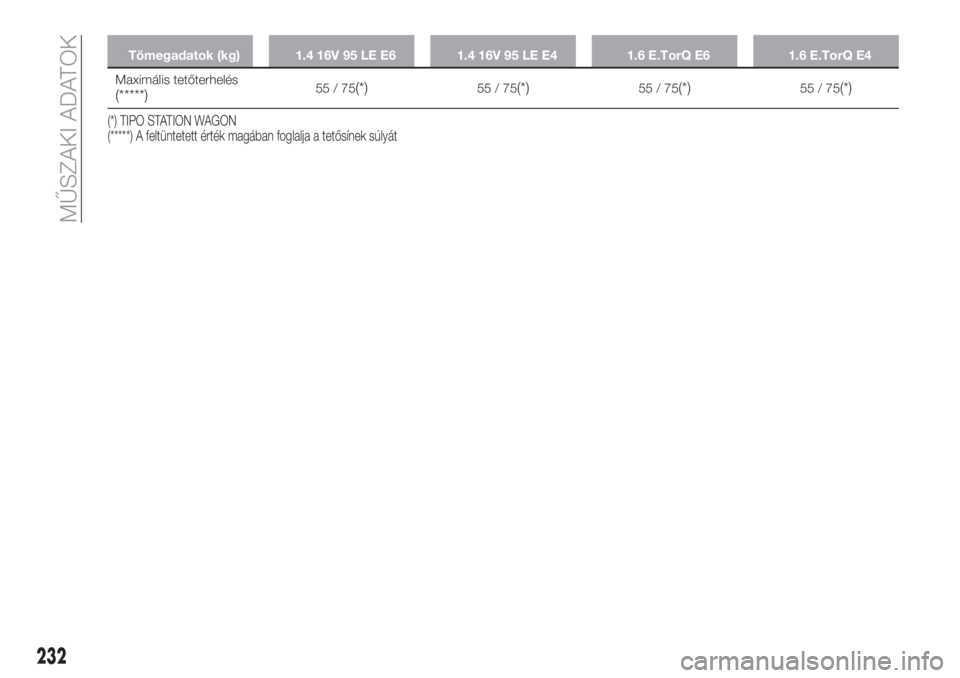

Tömegadatok (kg) 1.4 16V 95 LE E6 1.4 16V 95 LE E4 1.6 E.TorQ E6 1.6 E.TorQ E4
Maximális tetőterhelés(*****)55/75(*)55/75(*)55/75(*)55/75(*)
(*****) A feltüntetett érték magában foglalja a tetősínek súlyát (*) TIPO STATION WAGON
232
MŰSZAKI ADATOK

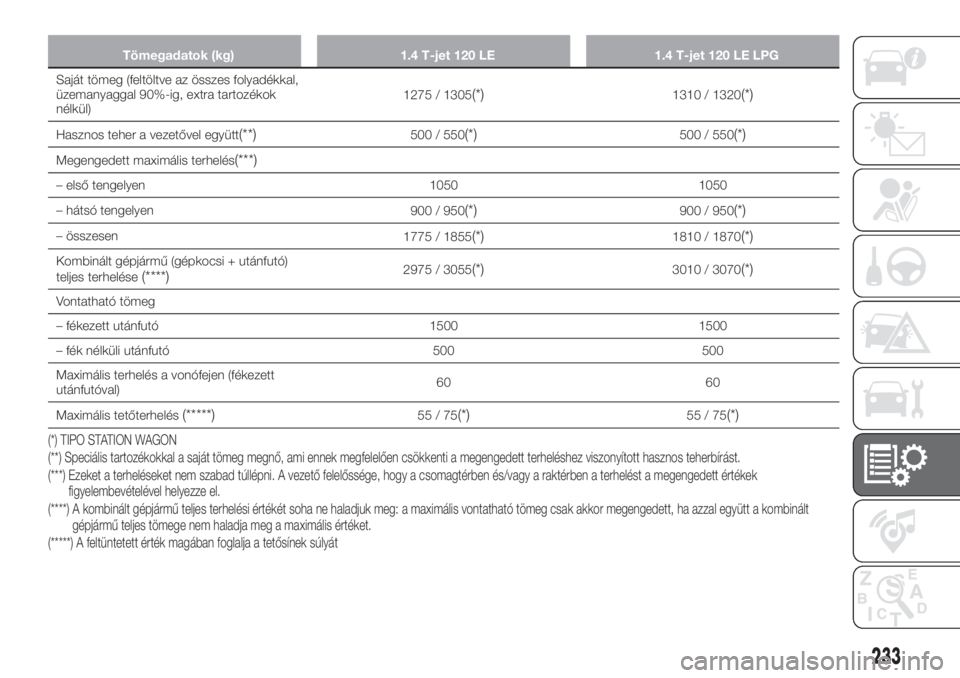

Tömegadatok (kg) 1.4 T-jet 120 LE 1.4 T-jet 120 LE LPG
Saját tömeg (feltöltve az összes folyadékkal,
üzemanyaggal 90%-ig, extra tartozékok
nélkül)1275 / 1305(*)1310 / 1320(*)
Hasznos teher a vezetővel együtt(**)500 / 550(*)500 / 550(*)
Megengedett maximális terhelés(***)
– első tengelyen 1050 1050
– hátsó tengelyen
900 / 950
(*)900 / 950(*)
– összesen
1775 / 1855(*)1810 / 1870(*)
Kombinált gépjármű (gépkocsi + utánfutó)
teljes terhelése(****)2975 / 3055(*)3010 / 3070(*)
Vontatható tömeg
– fékezett utánfutó 1500 1500
– fék nélküli utánfutó 500 500
Maximális terhelés a vonófejen (fékezett
utánfutóval)60 60
Maximális tetőterhelés
(*****)55/75(*)55/75(*)
(*) TIPO STATION WAGON
(**) Speciális tartozékokkal a saját tömeg megnő, ami ennek megfelelően csökkenti a megengedett terheléshez viszonyított hasznos teherbírást.
(***) Ezeket a terheléseket nem szabad túllépni. A vezető felelőssége, hogy a csomagtérben és/vagy a raktérben a terhelést a megengedett értékek
figyelembevételével helyezze el.
(****) A kombinált gépjármű teljes terhelési értékét soha ne haladjuk meg: a maximális vontatható tömeg csak akkor megengedett, ha azzal együtt a kombinált
gépjármű teljes tömege nem haladja meg a maximális értéket.
(*****) A feltüntetett érték magában foglalja a tetősínek súlyát
233

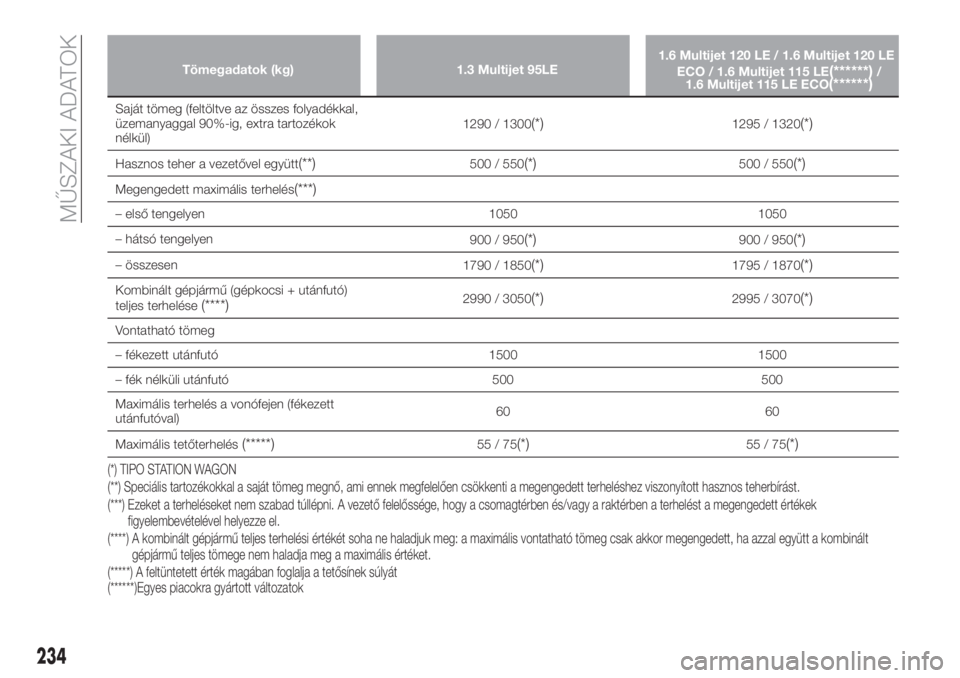

Tömegadatok (kg) 1.3 Multijet 95LE1.6 Multijet 120 LE / 1.6 Multijet 120 LE
ECO / 1.6 Multijet 115 LE(******)/
1.6 Multijet 115 LE ECO(******)
Saját tömeg (feltöltve az összes folyadékkal,
üzemanyaggal 90%-ig, extra tartozékok
nélkül)1290 / 1300(*)1295 / 1320(*)
Hasznos teher a vezetővel együtt(**)500 / 550(*)500 / 550(*)
Megengedett maximális terhelés(***)
– első tengelyen 1050 1050
– hátsó tengelyen
900 / 950
(*)900 / 950(*)
– összesen
1790 / 1850(*)1795 / 1870(*)
Kombinált gépjármű (gépkocsi + utánfutó)
teljes terhelése(****)2990 / 3050(*)2995 / 3070(*)
Vontatható tömeg
– fékezett utánfutó 1500 1500
– fék nélküli utánfutó 500 500
Maximális terhelés a vonófejen (fékezett
utánfutóval)60 60
Maximális tetőterhelés
(*****)55/75(*)55/75(*)
(******)Egyes piacokra gyártott változatok (*) TIPO STATION WAGON
(**) Speciális tartozékokkal a saját tömeg megnő, ami ennek megfelelően csökkenti a megengedett terheléshez viszonyított hasznos teherbírást.
(***) Ezeket a terheléseket nem szabad túllépni. A vezető felelőssége, hogy a csomagtérben és/vagy a raktérben a terhelést a megengedett értékek
figyelembevételével helyezze el.
(****) A kombinált gépjármű teljes terhelési értékét soha ne haladjuk meg: a maximális vontatható tömeg csak akkor megengedett, ha azzal együtt a kombinált
gépjármű teljes tömege nem haladja meg a maximális értéket.
(*****) A feltüntetett érték magában foglalja a tetősínek súlyát
234
MŰSZAKI ADATOK

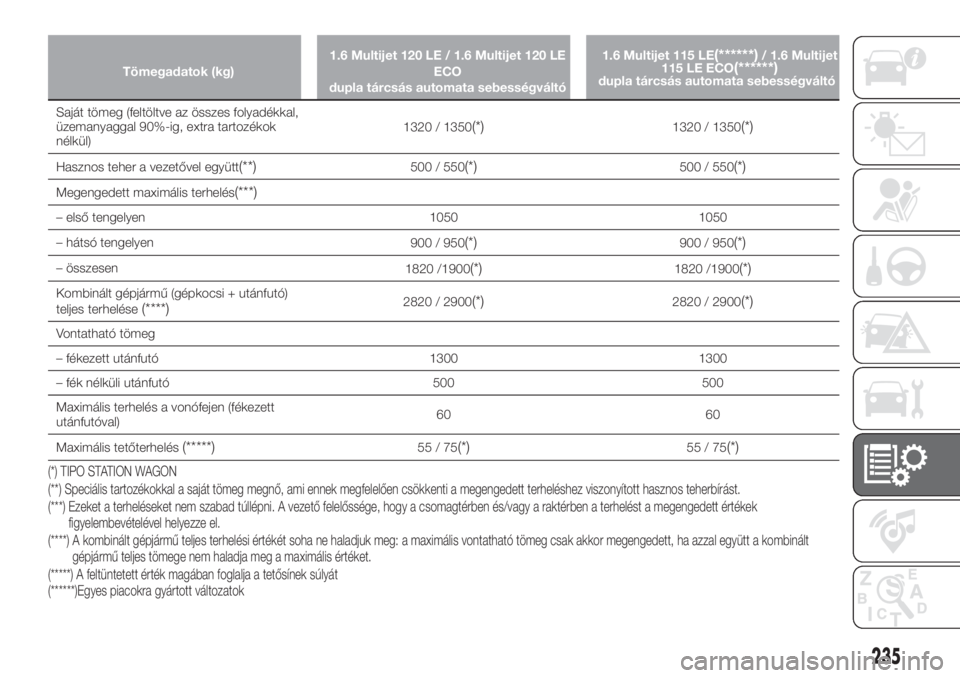

Tömegadatok (kg)1.6 Multijet 120 LE / 1.6 Multijet 120 LE
ECO
dupla tárcsás automata sebességváltó1.6 Multijet 115 LE(******)/ 1.6 Multijet
115 LE ECO(******)dupla tárcsás automata sebességváltó
Saját tömeg (feltöltve az összes folyadékkal,
üzemanyaggal 90%-ig, extra tartozékok
nélkül)1320 / 1350(*)1320 / 1350(*)
Hasznos teher a vezetővel együtt(**)500 / 550(*)500 / 550(*)
Megengedett maximális terhelés(***)
– első tengelyen 1050 1050
– hátsó tengelyen
900 / 950
(*)900 / 950(*)
– összesen
1820 /1900(*)1820 /1900(*)
Kombinált gépjármű (gépkocsi + utánfutó)
teljes terhelése(****)2820 / 2900(*)2820 / 2900(*)
Vontatható tömeg
– fékezett utánfutó 1300 1300
– fék nélküli utánfutó 500 500
Maximális terhelés a vonófejen (fékezett
utánfutóval)60 60
Maximális tetőterhelés
(*****)55/75(*)55/75(*)
(******)Egyes piacokra gyártott változatok (*) TIPO STATION WAGON
(**) Speciális tartozékokkal a saját tömeg megnő, ami ennek megfelelően csökkenti a megengedett terheléshez viszonyított hasznos teherbírást.
(***) Ezeket a terheléseket nem szabad túllépni. A vezető felelőssége, hogy a csomagtérben és/vagy a raktérben a terhelést a megengedett értékek
figyelembevételével helyezze el.
(****) A kombinált gépjármű teljes terhelési értékét soha ne haladjuk meg: a maximális vontatható tömeg csak akkor megengedett, ha azzal együtt a kombinált
gépjármű teljes tömege nem haladja meg a maximális értéket.
(*****) A feltüntetett érték magában foglalja a tetősínek súlyát
235

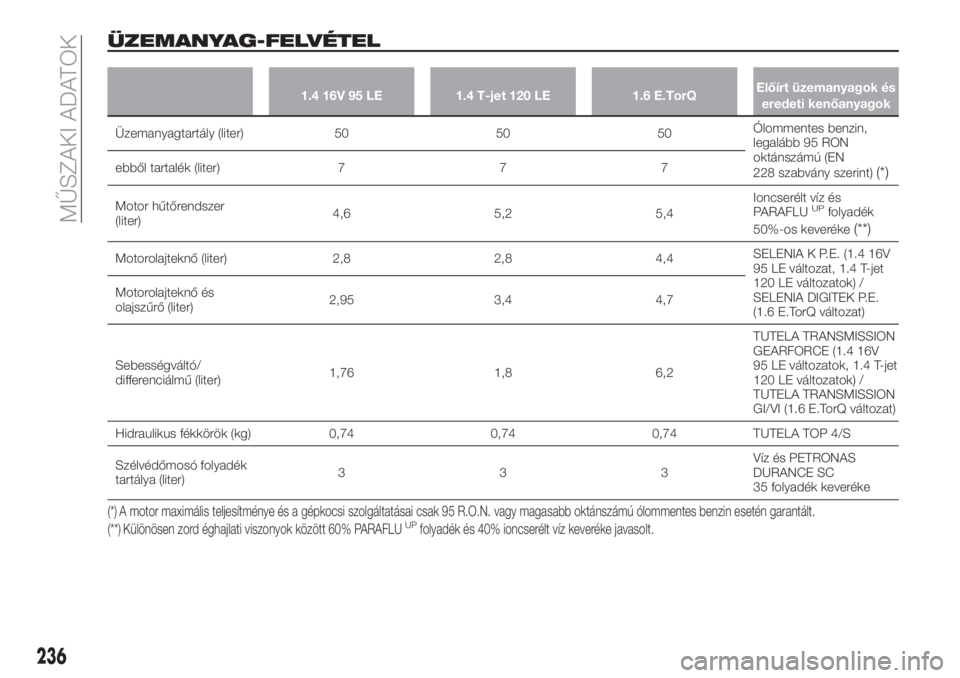

ÜZEMANYAG-FELVÉTEL
1.4 16V 95 LE 1.4 T-jet 120 LE 1.6 E.TorQElőírt üzemanyagok és
eredeti kenőanyagok
Üzemanyagtartály (liter) 50 50 50Ólommentes benzin,
legalább 95 RON
oktánszámú (EN
228 szabvány szerint)
(*)ebből tartalék (liter) 7 7 7
Motor hűtőrendszer
(liter)4,6 5,2 5,4Ioncserélt víz és
PARAFLU
UPfolyadék
50%-os keveréke
(**)
Motorolajteknő (liter) 2,8 2,8 4,4SELENIA K P.E. (1.4 16V
95 LE változat, 1.4 T-jet
120 LE változatok) /
SELENIA DIGITEK P.E.
(1.6 E.TorQ változat) Motorolajteknő és
olajszűrő (liter)2,95 3,4 4,7
Sebességváltó/
differenciálmű (liter)1,76 1,8 6,2TUTELA TRANSMISSION
GEARFORCE (1.4 16V
95 LE változatok, 1.4 T-jet
120 LE változatok) /
TUTELA TRANSMISSION
GI/VI (1.6 E.TorQ változat)
Hidraulikus fékkörök (kg) 0,74 0,74 0,74 TUTELA TOP 4/S
Szélvédőmosó folyadék
tartálya (liter)333Víz és PETRONAS
DURANCE SC
35 folyadék keveréke
(*) A motor maximális teljesítménye és a gépkocsi szolgáltatásai csak 95 R.O.N. vagy magasabb oktánszámú ólommentes benzin esetén garantált.
(**) Különösen zord éghajlati viszonyok között 60% PARAFLUUPfolyadék és 40% ioncserélt víz keveréke javasolt.
236
MŰSZAKI ADATOK

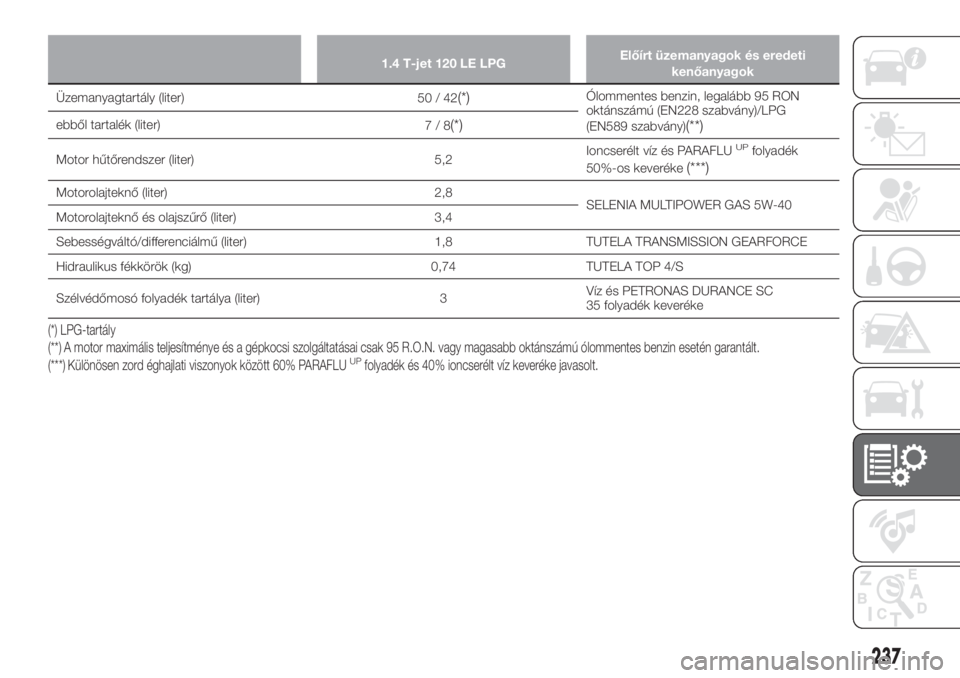

1.4 T-jet 120 LE LPGElőírt üzemanyagok és eredeti
kenőanyagok
Üzemanyagtartály (liter)
50/42(*)Ólommentes benzin, legalább 95 RON
oktánszámú (EN228 szabvány)/LPG
(EN589 szabvány)
(**)ebből tartalék (liter)
7/8(*)
Motor hűtőrendszer (liter) 5,2Ioncserélt víz és PARAFLUUPfolyadék
50%-os keveréke
(***)
Motorolajteknő (liter) 2,8
SELENIA MULTIPOWER GAS 5W-40
Motorolajteknő és olajszűrő (liter) 3,4
Sebességváltó/differenciálmű (liter) 1,8 TUTELA TRANSMISSION GEARFORCE
Hidraulikus fékkörök (kg) 0,74 TUTELA TOP 4/S
Szélvédőmosó folyadék tartálya (liter) 3Víz és PETRONAS DURANCE SC
35 folyadék keveréke
(*) LPG-tartály
(**) A motor maximális teljesítménye és a gépkocsi szolgáltatásai csak 95 R.O.N. vagy magasabb oktánszámú ólommentes benzin esetén garantált.
(***) Különösen zord éghajlati viszonyok között 60% PARAFLU
UPfolyadék és 40% ioncserélt víz keveréke javasolt.
237

1.3 Multijet 95 LE1.6 Multijet 120 LE
/
1.6 Multijet
115 LE(***)Előírt üzemanyagok és eredeti kenőanyagok
Üzemanyagtartály (liter) 50 50
Gázolaj gépjárművek számára (EN 590 szabvány)
ebből tartalék (liter) 7 7
Motor hűtőrendszer (liter) 6,1 6,1Ioncserélt víz és PARAFLU folyadék keveréke
UP
folyadék 50%-os keveréke javasolt.(**)
Motorolajteknő (liter) 3,7 4,4
SELENIA WR FORWARD
Motorolajteknő és olajszűrő (liter) 3,9 4,8
Sebességváltó/differenciálmű (liter) 2,0 1,8 TUTELA TRANSMISSION GEARFORCE
Hidraulikus fékkörök (kg) 0,74 0,74 TUTELA TOP 4/S
Szélvédőmosó folyadék tartálya
(liter)33Víz és PETRONAS DURANCE SC 35 folyadék
keveréke
(***)Egyes piacokra gyártott változatok (**) Különösen zord éghajlati viszonyok között 60% PARAFLU
UPfolyadék és 40% ioncserélt víz keveréke javasolt.
238
