TEŽINE
Težine (kg) 1.4 16V 95 KS E6 1.4 16V 95 KS E4 1.6 E.TorQ E6 1.6 E.TorQ E4
Težina praznog vozila (sa
svim tečnostima,
rezervoarom za gorivo
napunjenim do 90% i
bez dodatne opreme)1195 / 1205
(*)1195 / 1205(*)1310 / 1320(*)1310 / 1320(*)
Korisna nosivost sa
vozačem(**)500 / 550(*)500 / 550(*)500 / 550(*)500 / 550(*)
Maksimalno dozvoljeno
opterećenje(***)
– prednja osovina 1050 1050 1050 1050
– zadnja osovina
900 / 950
(*)900 / 950(*)900 / 950(*)900 / 950(*)
– ukupno:
1695 / 1755(*)1695 / 1755(*)1810 /1870(*)1810 / 1870(*)
Maksimalno opterećenje
kombinovanog vozila
(vozilo+vučeno vozilo)
(****)
2895 / 2955(*)2895 / 2955(*)2610 / 2670(*)2610 / 2670(*)
Vučno opterećenje
– prikolica sa
sopstvenim sistemom
kočenja1500 1500 1100 1100
(*) TIPO STATION WAGON
(**) Kada postoji posebna oprema težina praznog vozila se povećava a time se smanjuje korisna nosivost, u odnosu na maksimalna dozvoljena opterećenja.
(***) Opterećenja koja se ne smeju prekoračiti. Korisnik je odgovoran za raspoređivanje robe u prtljažnom prostoru i/ili na tovarnoj površini u skladu sa maksimalnim
dozvoljenim opterećenjima.
(****) Nikad nemojte prekoračiti vrednost maksimalnog opterećenja kombinovanog vozila: maksimalni teret koji se može vući je dozvoljen samo ako nepređe
vrednost maksimalnog opterećenja kombinovanog vozila.
219

Težine (kg) 1.4 16V 95 KS E6 1.4 16V 95 KS E4 1.6 E.TorQ E6 1.6 E.TorQ E4
– prikolica bez
sopstvenog sistema
kočenja500 500 500 500
Maksimalno opterećenje
na kugli kuke (prikolica
sa kočnicom)60 60 60 60
Maksimalno opterećenje
na krovu
(*****)55/75(*)55/75(*)55/75(*)55/75(*)
(*****) Navedena vrednost obuhvata težinu krovnih nosača (*) TIPO STATION WAGON
220
TEHNIČKI PODACI

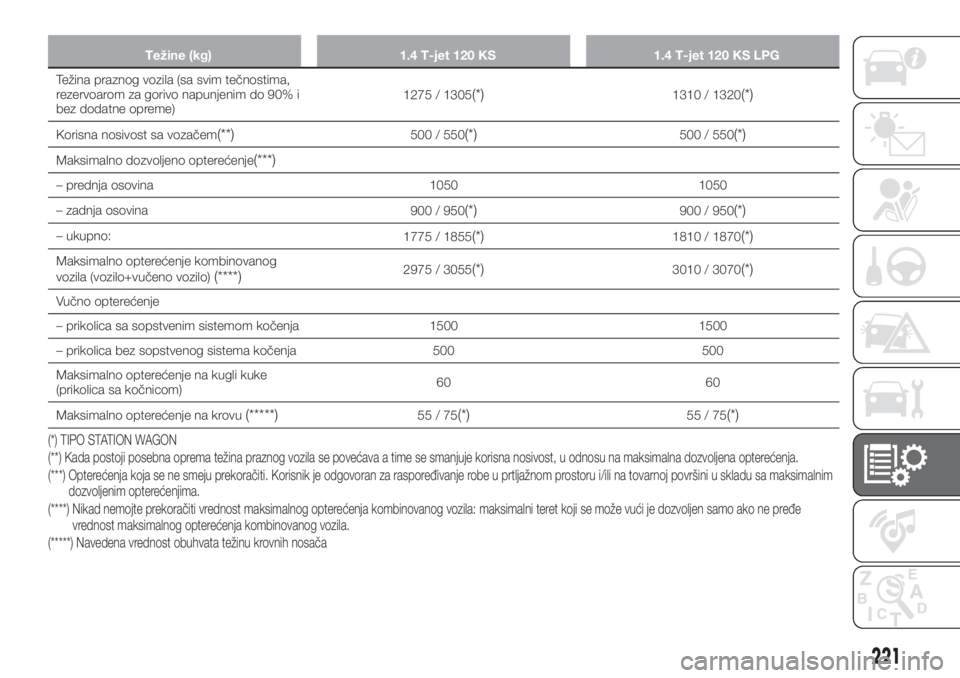

Težine (kg) 1.4 T-jet 120 KS 1.4 T-jet 120 KS LPG
Težina praznog vozila (sa svim tečnostima,
rezervoarom za gorivo napunjenim do 90% i
bez dodatne opreme)1275 / 1305(*)1310 / 1320(*)
Korisna nosivost sa vozačem(**)500 / 550(*)500 / 550(*)
Maksimalno dozvoljeno opterećenje(***)
– prednja osovina 1050 1050
– zadnja osovina
900 / 950
(*)900 / 950(*)
– ukupno:
1775 / 1855(*)1810 / 1870(*)
Maksimalno opterećenje kombinovanog
vozila (vozilo+vučeno vozilo)(****)2975 / 3055(*)3010 / 3070(*)
Vučno opterećenje
– prikolica sa sopstvenim sistemom kočenja 1500 1500
– prikolica bez sopstvenog sistema kočenja 500 500
Maksimalno opterećenje na kugli kuke
(prikolica sa kočnicom)60 60
Maksimalno opterećenje na krovu
(*****)55/75(*)55/75(*)
(*) TIPO STATION WAGON
(**) Kada postoji posebna oprema težina praznog vozila se povećava a time se smanjuje korisna nosivost, u odnosu na maksimalna dozvoljena opterećenja.
(***) Opterećenja koja se ne smeju prekoračiti. Korisnik je odgovoran za raspoređivanje robe u prtljažnom prostoru i/ili na tovarnoj površini u skladu sa maksimalnim
dozvoljenim opterećenjima.
(****) Nikad nemojte prekoračiti vrednost maksimalnog opterećenja kombinovanog vozila: maksimalni teret koji se može vući je dozvoljen samo ako nepređe
vrednost maksimalnog opterećenja kombinovanog vozila.
(*****) Navedena vrednost obuhvata težinu krovnih nosača
221

Težine (kg) 1.3 Multijet 95 KS1.6 Multijet 120 KS/ 1.6 Multijet 120 KS
ECO / 1.6 Multijet 115 KS(******)/
1.6 Multijet 115 KS ECO(******)
Težina praznog vozila (sa svim tečnostima,
rezervoarom za gorivo napunjenim do 90% i
bez dodatne opreme)1290 / 1300(*)1295 / 1320(*)
Korisna nosivost sa vozačem(**)500 / 550(*)500 / 550(*)
Maksimalno dozvoljeno opterećenje(***)
– prednja osovina 1050 1050
– zadnja osovina
900 / 950
(*)900 / 950(*)
– ukupno:
1790 / 1850(*)1795 / 1870(*)
Maksimalno opterećenje kombinovanog
vozila (vozilo+vučeno vozilo)(****)2990 / 3050(*)2995 / 3070(*)
Vučno opterećenje
– prikolica sa sopstvenim sistemom kočenja 1500 1500
– prikolica bez sopstvenog sistema kočenja 500 500
Maksimalno opterećenje na kugli kuke
(prikolica sa kočnicom)60 60
Maksimalno opterećenje na krovu
(*****)55/75(*)55/75(*)
(*) TIPO STATION WAGON
(**) Kada postoji posebna oprema težina praznog vozila se povećava a time se smanjuje korisna nosivost, u odnosu na maksimalna dozvoljena opterećenja.
(***) Opterećenja koja se ne smeju prekoračiti. Korisnik je odgovoran za raspoređivanje robe u prtljažnom prostoru i/ili na tovarnoj površini u skladu sa maksimalnim
dozvoljenim opterećenjima.
(****) Nikad nemojte prekoračiti vrednost maksimalnog opterećenja kombinovanog vozila: maksimalni teret koji se može vući je dozvoljen samo ako nepređe
vrednost maksimalnog opterećenja kombinovanog vozila.
(*****) Navedena vrednost obuhvata težinu krovnih nosača
222
TEHNIČKI PODACI
(******) Verzije za specijalna tržišta

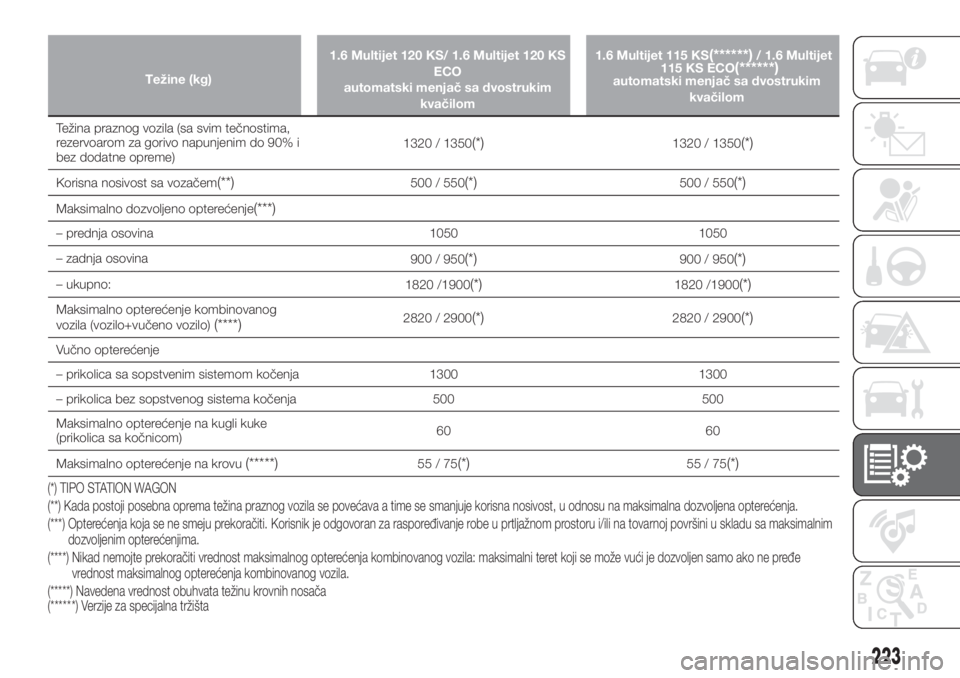

Težine (kg)1.6 Multijet 120 KS/ 1.6 Multijet 120 KS
ECO
automatski menjač sa dvostrukim
kvačilom1.6 Multijet 115 KS
(******)/ 1.6 Multijet
115 KS ECO(******)automatski menjač sa dvostrukim
kvačilom
Težina praznog vozila (sa svim tečnostima,
rezervoarom za gorivo napunjenim do 90% i
bez dodatne opreme)1320 / 1350(*)1320 / 1350(*)
Korisna nosivost sa vozačem(**)500 / 550(*)500 / 550(*)
Maksimalno dozvoljeno opterećenje(***)
– prednja osovina 1050 1050
– zadnja osovina
900 / 950
(*)900 / 950(*)
– ukupno:
1820 /1900(*)1820 /1900(*)
Maksimalno opterećenje kombinovanog
vozila (vozilo+vučeno vozilo)(****)2820 / 2900(*)2820 / 2900(*)
Vučno opterećenje
– prikolica sa sopstvenim sistemom kočenja 1300 1300
– prikolica bez sopstvenog sistema kočenja 500 500
Maksimalno opterećenje na kugli kuke
(prikolica sa kočnicom)60 60
Maksimalno opterećenje na krovu
(*****)55/75(*)55/75(*)
223
(*) TIPO STATION WAGON
(**) Kada postoji posebna oprema težina praznog vozila se povećava a time se smanjuje korisna nosivost, u odnosu na maksimalna dozvoljena opterećenja.
(***) Opterećenja koja se ne smeju prekoračiti. Korisnik je odgovoran za raspoređivanje robe u prtljažnom prostoru i/ili na tovarnoj površini u skladu sa maksimalnim
dozvoljenim opterećenjima.
(****) Nikad nemojte prekoračiti vrednost maksimalnog opterećenja kombinovanog vozila: maksimalni teret koji se može vući je dozvoljen samo ako nepređe
vrednost maksimalnog opterećenja kombinovanog vozila.
(*****) Navedena vrednost obuhvata težinu krovnih nosača
(******) Verzije za specijalna tržišta

SIPANJE GORIVA I TEČNOSTI
1.4 16V 95CV 1.4 T-jet 120 KS 1.6 E.TorQPropisana goriva i
originalna maziva
Rezervoar za gorivo:
(litri)50 50 50Bezolovni benzin sa ne
manje od 95 oktana
R.O.N. (Specifikacija
EN228)
(*)sadrži rezervu od (litara) 7 7 7
Rashladni sistem motora
(litri)4,6 5,2 5,4Mešavina destilovane
vode i tečnosti PARAFLU
UPod 50%(**)
Karter motora (litara) 2,8 2,8 4,4SELENIA K P.E. (verzija
1.4 16V 95 KS, verzije
1.4 T-jet 120 KS) /
SELENIA DIGITEK P.E.
(Verzija 1.6 E.TorQ) Karter motora i filter (litri) 2,95 3,4 4,7
Menjač/diferencijal (litri) 1,76 1,8 6,2TUTELA TRANSMISSION
GEARFORCE (verzije
1.4 16V 95 KS, verzije
1.4 T-jet 120 KS) /
TUTELA TRANSMISSION
GI/VI (verzija 1.6 E.TorQ)
Hidraulični kočioni
sistem (kg)0,74 0,74 0,74 TUTELA TOP 4/S
Posuda za tečnost za
pranje vetrobrana (litri):333Mešavina vode i tečnosti
PETRONAS DURANCE
SC 35
(*)Maksimalna snaga motora i performanci vozila mogu se garantovati samo kada se koristi zeleni beznin bezolovni sa 95 R.O.N. Ili više.
(**)Za izuzetno oštre klimatske uslove preporučujemo mešavinu od 60% tečnosti PARAFLUUPi 40% demineralizovane vode.
224
TEHNIČKI PODACI

1.4 T-jet 120 KS LPG Propisana goriva i originalna maziva
Rezervoar za gorivo: (litri)
50/42(*)Bezolovni benzin sa ne manje od 95 oktana
R.O.N (po Specifikaciji EN228)/LPG (po
Specifikaciji EN589)
(**)sadrži rezervu od (litara)
7/8(*)
Rashladni sistem motora (litri) 5,2Mešavina destilovane vode i tečnosti
PARAFLUUPod 50%(***)
Karter motora (litara) 2,8
SELENIA MULTIPOWER GAS 5W-40
Karter motora i filter (litri) 3,4
Menjač/diferencijal (litri) 1,8 TUTELA TRANSMISSION GEARFORCE
Hidraulični kočioni sistem (kg) 0,74 TUTELA TOP 4/S
Posuda za tečnost za pranje vetrobrana
(litri):3Mešavina vode i tečnosti PETRONAS
DURANCE SC 35
(*) Rezervoar za LPG
(**)Maksimalna snaga motora i performanci vozila mogu se garantovati samo kada se koristi zeleni beznin bezolovni sa 95 R.O.N. Ili više.
(***)Za izuzetno oštre klimatske uslove preporučujemo mešavinu od 60% tečnosti PARAFLU
UPi 40% demineralizovane vode.
225

1.3 Multijet 95KS1.6 Multijet 120 KS
/ 1.6 Multijet
115 KS(***)Propisana goriva i originalna maziva
Rezervoar za gorivo: (litri) 50 50
Dizel gorivo za motorna vozila (po Specifikaciji
EN590)
sadrži rezervu od (litara) 7 7
Rashladni sistem motora (litri) 6,1 6,1Mešavina destilovane vode i tečnosti PARAFLU
UP
od 50%(**)
Karter motora (litara) 3,7 4,4
SELENIA WR FORWARD
Karter motora i filter (litri) 3,9 4,8
Menjač/diferencijal (litri) 2,0 1,8 TUTELA TRANSMISSION GEARFORCE
Hidraulični kočioni sistem (kg) 0,74 0,74 TUTELA TOP 4/S
Posuda za tečnost za pranje
vetrobrana (litri):33Mešavina vode i tečnosti PETRONAS DURANCE SC
35
(***)Verzije za specijalna tržišta (**) Za izuzetno oštre klimatske uslove preporučujemo mešavinu od 60% tečnosti PARAFLU
UPi 40% demineralizovane vode.
226
TEHNIČKI PODACI

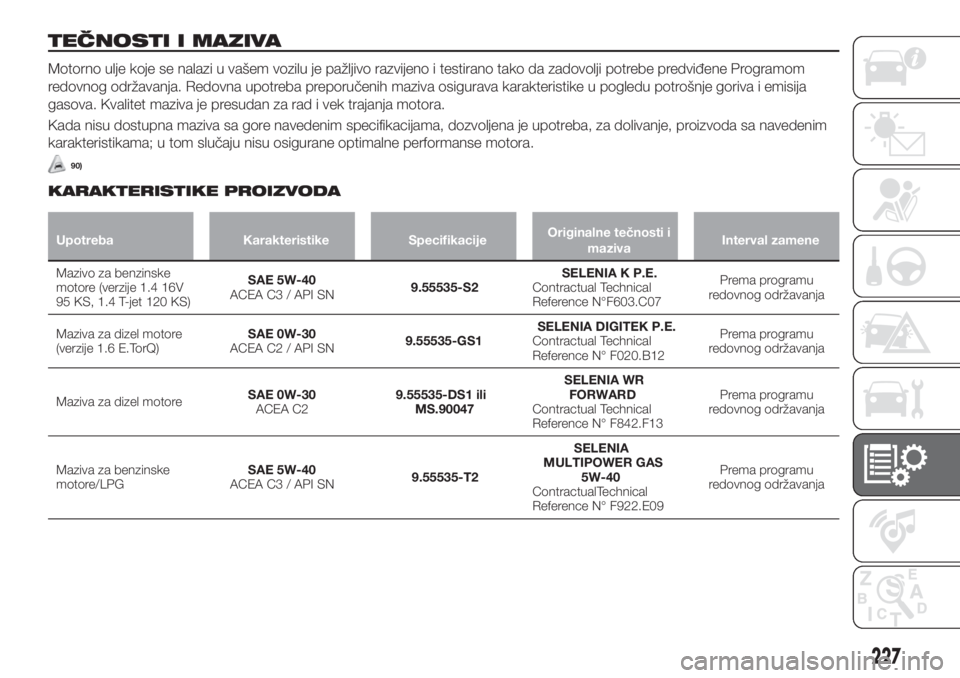

TEČNOSTI I MAZIVA
Motorno ulje koje se nalazi u vašem vozilu je pažljivo razvijeno i testirano tako da zadovolji potrebe predviđene Programom
redovnog održavanja. Redovna upotreba preporučenih maziva osigurava karakteristike u pogledu potrošnje goriva i emisija
gasova. Kvalitet maziva je presudan za rad i vek trajanja motora.
Kada nisu dostupna maziva sa gore navedenim specifikacijama, dozvoljena je upotreba, za dolivanje, proizvoda sa navedenim
karakteristikama; u tom slučaju nisu osigurane optimalne performanse motora.
90)
KARAKTERISTIKE PROIZVODA
Upotreba Karakteristike SpecifikacijeOriginalne tečnosti i
mazivaInterval zamene
Mazivo za benzinske
motore (verzije 1.4 16V
95 KS, 1.4 T-jet 120 KS)SAE 5W-40
ACEA C3 / API SN9.55535-S2SELENIA K P.E.
Contractual Technical
Reference N°F603.C07Prema programu
redovnog održavanja
Maziva za dizel motore
(verzije 1.6 E.TorQ)SAE 0W-30
ACEA C2 / API SN9.55535-GS1SELENIA DIGITEK P.E.
Contractual Technical
Reference N° F020.B12Prema programu
redovnog održavanja
Maziva za dizel motoreSAE 0W-30
ACEA C29.55535-DS1 ili
MS.90047SELENIA WR
FORWARD
Contractual Technical
Reference N° F842.F13Prema programu
redovnog održavanja
Maziva za benzinske
motore/LPGSAE 5W-40
ACEA C3 / API SN9.55535-T2SELENIA
MULTIPOWER GAS
5W-40
ContractualTechnical
Reference N° F922.E09Prema programu
redovnog održavanja
227

Upotreba Karakteristike SpecifikacijeOriginalne tečnosti i
mazivaAplikacije
Maziva i masti za
prenos pogonaSintetičko mazivo
gradacije SAE 75W.9.55550-MZ6TUTELA
TRANSMISSION
GEARFORCE
Contractual Technical
Reference N° F002.F10Mehanički i diferencijalni
menjač
Mazivo ATF AW-1 za
automatske menjače.9.55550-AV2TUTELA
TRANSMISSION GI/VI
Contractual Technical
Reference N° F336.G05Mazivo za verzije sa
automatskim menjačem
Potpuno sintetičko
mazivo sa specijalnim
aditivima9.55550-SA1TUTELA CS SPEED
Contractual Technical
Reference N° F005.F98Mazivo za
elektrohidraulični aktivator
(verzije sa automatskim
menjačem sa duplim
kvačilom)
Specifična mast za
homokinetičke zglobove
sa niskim koeficijentom
trenja. Konzistentnost
NL.G.I. 0-19.55580 – GRASS IITUTELA STAR 700
Contractual Technical
Reference N° F701.C07Homokinetički zglobovi na
strani diferencijala
Molibden disulfid mast
za upotrebu na visokim
temperaturama.
Konzistentnost NL.G.I.
1-29.55580-GRAS IITUTELA ALL STAR
Contractual Technical
Reference N° F702.G07Homokinetički zglobovi na
strani točka
228
