FIAT TIPO 5DOORS STATION WAGON 2018 Knjižica za upotrebu i održavanje (in Serbian)

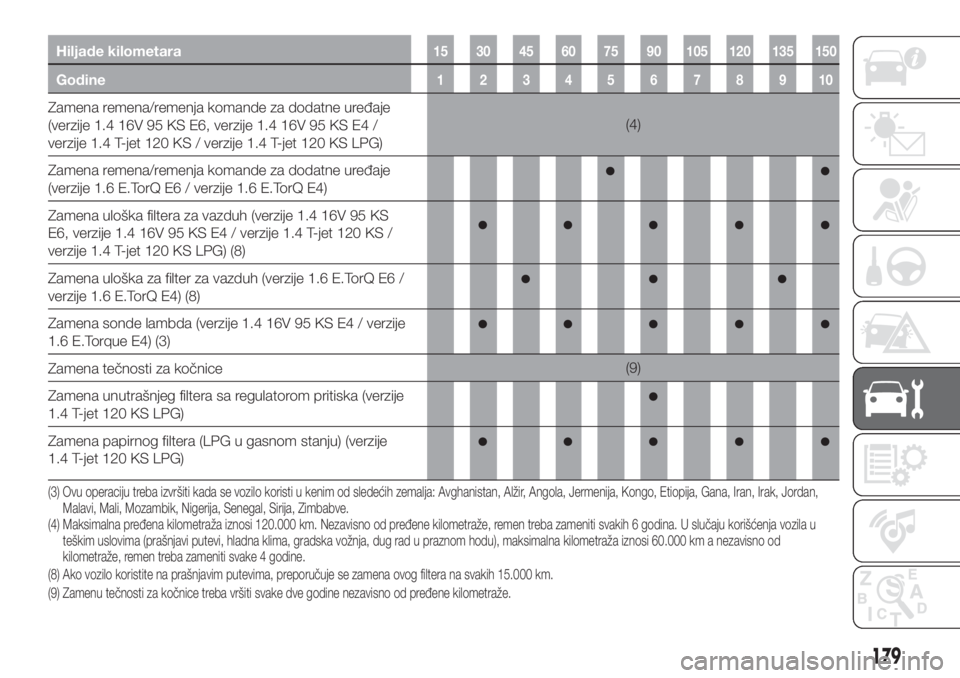

Hiljade kilometara15 30 45 60 75 90 105 120 135 150
Godine12345678910
Zamena remena/remenja komande za dodatne uređaje
(verzije 1.4 16V 95 KS E6, verzije 1.4 16V 95 KS E4 /
verzije 1.4 T-jet 120 KS / verzije 1.4 T-jet 120 KS LPG)(4)
Zamena remena/remenja komande za dodatne uređaje
(verzije 1.6 E.TorQ E6 / verzije 1.6 E.TorQ E4)
Zamena uloška filtera za vazduh (verzije 1.4 16V 95 KS
E6, verzije 1.4 16V 95 KS E4 / verzije 1.4 T-jet 120 KS /
verzije 1.4 T-jet 120 KS LPG) (8)
Zamena uloška za filter za vazduh (verzije 1.6 E.TorQ E6 /
verzije 1.6 E.TorQ E4) (8)
Zamena sonde lambda (verzije 1.4 16V 95 KS E4 / verzije
1.6 E.Torque E4) (3)
Zamena tečnosti za kočnice(9)
Zamena unutrašnjeg filtera sa regulatorom pritiska (verzije
1.4 T-jet 120 KS LPG)
Zamena papirnog filtera (LPG u gasnom stanju) (verzije
1.4 T-jet 120 KS LPG)
(4) Maksimalna pređena kilometraža iznosi 120.000 km. Nezavisno od pređene kilometraže, remen treba zameniti svakih 6 godina. U slučaju korišćenjavozila u
teškim uslovima (prašnjavi putevi, hladna klima, gradska vožnja, dug rad u praznom hodu), maksimalna kilometraža iznosi 60.000 km a nezavisno od
kilometraže, remen treba zameniti svake 4 godine.
(8) Ako vozilo koristite na prašnjavim putevima, preporučuje se zamena ovog filtera na svakih 15.000 km. (3) Ovu operaciju treba izvršiti kada se vozilo koristi u kenim od sledećih zemalja: Avghanistan, Alžir, Angola, Jermenija, Kongo, Etiopija, Gana, Iran, Irak, Jordan,
Malavi, Mali, Mozambik, Nigerija, Senegal, Sirija, Zimbabve.
(9) Zamenu tečnosti za kočnice treba vršiti svake dve godine nezavisno od pređene kilometraže.
179

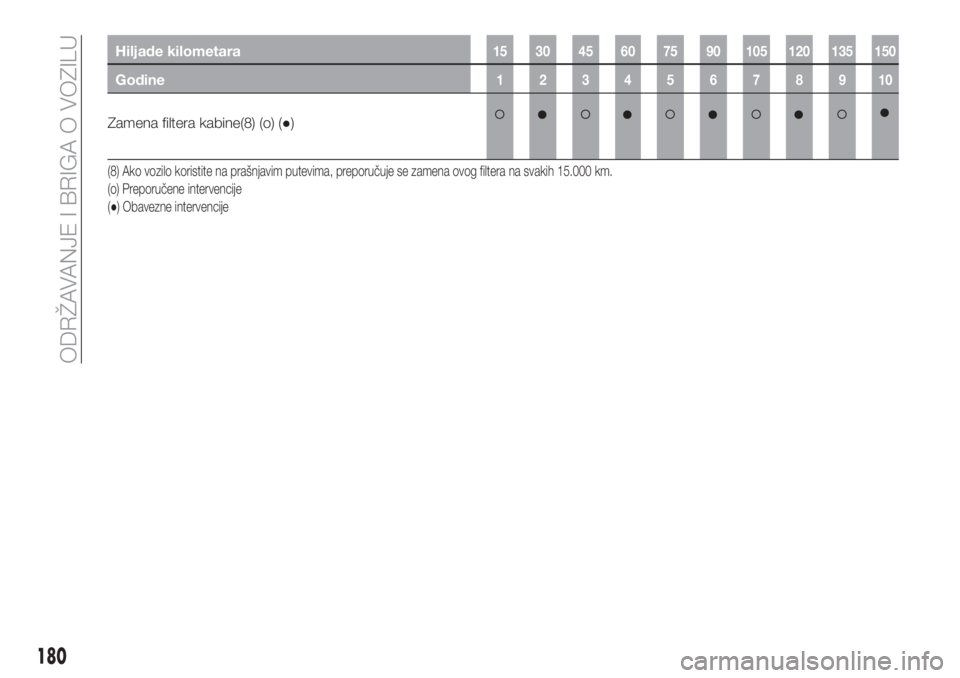

Hiljade kilometara15 30 45 60 75 90 105 120 135 150
Godine12345678910
Zamena filtera kabine(8) (o) (●)
(8) Ako vozilo koristite na prašnjavim putevima, preporučuje se zamena ovog filtera na svakih 15.000 km.
(o) Preporučene intervencije
(●) Obavezne intervencije
180
ODRŽAVANJE I BRIGA O VOZILU

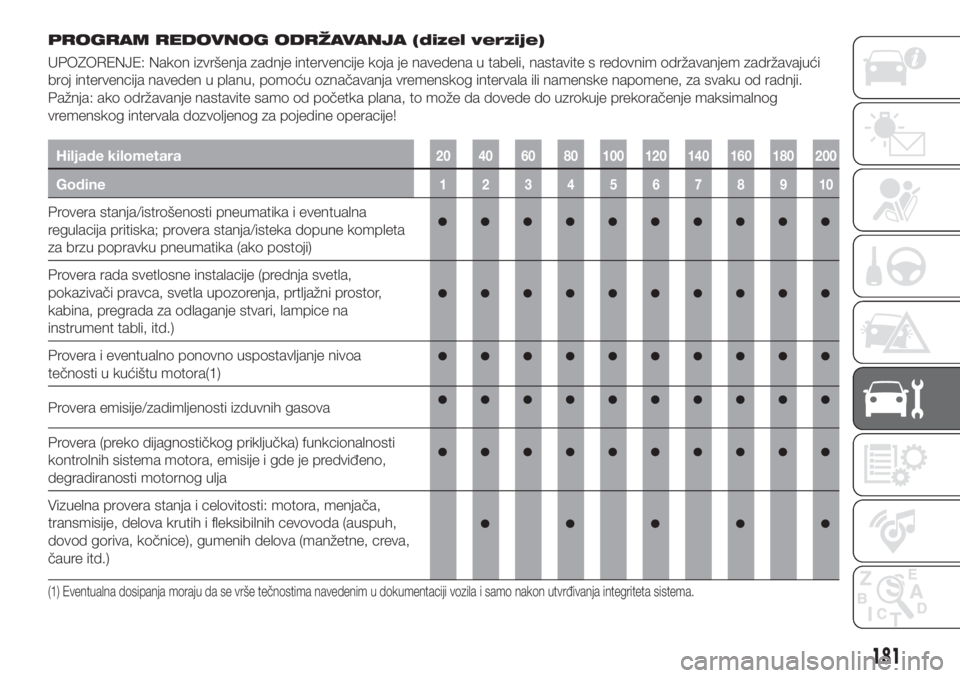

PROGRAM REDOVNOG ODRŽAVANJA (dizel verzije)
UPOZORENJE: Nakon izvršenja zadnje intervencije koja je navedena u tabeli, nastavite s redovnim održavanjem zadržavajući
broj intervencija naveden u planu, pomoću označavanja vremenskog intervala ili namenske napomene, za svaku od radnji.
Pažnja: ako održavanje nastavite samo od početka plana, to može da dovede do uzrokuje prekoračenje maksimalnog
vremenskog intervala dozvoljenog za pojedine operacije!
Hiljade kilometara20 40 60 80 100 120 140 160 180 200
Godine12345678910
Provera stanja/istrošenosti pneumatika i eventualna
regulacija pritiska; provera stanja/isteka dopune kompleta
za brzu popravku pneumatika (ako postoji)
Provera rada svetlosne instalacije (prednja svetla,
pokazivači pravca, svetla upozorenja, prtljažni prostor,
kabina, pregrada za odlaganje stvari, lampice na
instrument tabli, itd.)
Provera i eventualno ponovno uspostavljanje nivoa
tečnosti u kućištu motora(1)
Provera emisije/zadimljenosti izduvnih gasova
Provera (preko dijagnostičkog priključka) funkcionalnosti
kontrolnih sistema motora, emisije i gde je predviđeno,
degradiranosti motornog ulja
Vizuelna provera stanja i celovitosti: motora, menjača,
transmisije, delova krutih i fleksibilnih cevovoda (auspuh,
dovod goriva, kočnice), gumenih delova (manžetne, creva,
čaure itd.)
(1) Eventualna dosipanja moraju da se vrše tečnostima navedenim u dokumentaciji vozila i samo nakon utvrđivanja integriteta sistema.
181

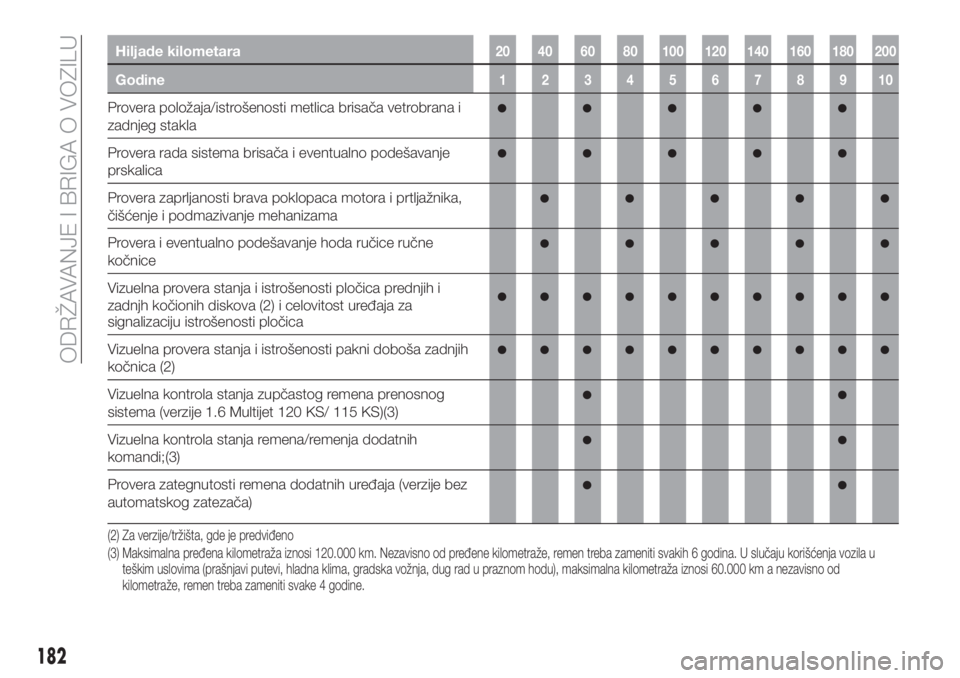

Hiljade kilometara20 40 60 80 100 120 140 160 180 200
Godine12345678910
Provera položaja/istrošenosti metlica brisača vetrobrana i
zadnjeg stakla
Provera rada sistema brisača i eventualno podešavanje
prskalica
Provera zaprljanosti brava poklopaca motora i prtljažnika,
čišćenje i podmazivanje mehanizama
Provera i eventualno podešavanje hoda ručice ručne
kočnice
Vizuelna provera stanja i istrošenosti pločica prednjih i
zadnjh kočionih diskova (2)
i celovitost uređaja za
signalizaciju istrošenosti pločica
Vizuelna provera stanja i istrošenosti pakni doboša zadnjih
kočnica (2)
Vizuelna kontrola stanja zupčastog remena prenosnog
sistema (verzije 1.6 Multijet 120 KS/ 115 KS)(3)
Vizuelna kontrola stanja remena/remenja dodatnih
komandi;(3)
Provera zategnutosti remena dodatnih uređaja (verzije bez
automatskog zatezača)
(2) Za verzije/tržišta, gde je predviđeno
(3) Maksimalna pređena kilometraža iznosi 120.000 km. Nezavisno od pređene kilometraže, remen treba zameniti svakih 6 godina. U slučaju korišćenjavozila u
teškim uslovima (prašnjavi putevi, hladna klima, gradska vožnja, dug rad u praznom hodu), maksimalna kilometraža iznosi 60.000 km a nezavisno od
kilometraže, remen treba zameniti svake 4 godine.
182
ODRŽAVANJE I BRIGA O VOZILU

Hiljade kilometara20 40 60 80 100 120 140 160 180 200
Godine12345678910
Kontrola i eventualno uspostavljanje nivoa ulja
elektro-hidrauličnog aktuatora (verzije 1.6 Multijet 120 CV
sa automatskim menjačem sa dvostrukim kvačilom /
115 KS sa automatskim menjačem sa dvostrukim
kvačilom) (4)
Zamena motornog ulja i filtera ulja (verzije sa DPF)(5)
Zamena zupčastog remena sistema prenosa (verzije
1.6 Multijet 120 KS / 115 KS)(3)
Zamena remena/remenja dodatnih uređaja(3)
Zamena umetka filtera za gorivo (verzije 1.3 Multijet
95 KS)(6)
Zamena umetka filtera za gorivo (verzije 1.6 Multijet
120 KS / 115 KS)(6)
Zamena uloška filtera za vazduh(7)
Zamena tečnosti za kočnice(8)
(4) Provera koju treba vršiti svake godine za vozila iz zemalja sa izuzetno oštrim klimatskim uslovima (hladna klima).
(5) Efektivni interval zamene filtera za ulje i filtera za motorno ulje zavisi od uslova korišćenja vozila i označen je putem lampice ili poruke (ako postoji) na instrument
tabli. U svakom slučaju ne bi trebalo da prelazi 2 godine. U slučaju upotrebe vozila za pretežno kratka gradska putovanja, zamenu motornog ulja i filtera je
potrebno izvršiti svake godine. (3) Maksimalna pređena kilometraža iznosi 120.000 km. Nezavisno od pređene kilometraže, remen treba zameniti svakih 6 godina. U slučaju korišćenjavozila u
teškim uslovima (prašnjavi putevi, hladna klima, gradska vožnja, dug rad u praznom hodu), maksimalna kilometraža iznosi 60.000 km a nezavisno od
kilometraže, remen treba zameniti svake 4 godine.
(6) U slučaju dolivanja goriva nižeg kvaliteta nego što je propisano evropskom specifikacijom, preporučuje se zamena ovog filtera na svakih 20.000 km
(7) Ako vozilo koristite na prašnjavim putevima, preporučuje se zamena filtera na svakih 20.000 km.
(8) Zamenu tečnosti za kočnice treba vršiti svake dve godine nezavisno od pređene kilometraže.
183

Hiljade kilometara20 40 60 80 100 120 140 160 180 200
Godine12345678910
Zamena filtera kabine(7) (o) (●)
(7) Ako vozilo koristite na prašnjavim putevima, preporučuje se zamena filtera na svakih 20.000 km.
(o) Preporučene intervencije
(●) Obavezne intervencije
184
ODRŽAVANJE I BRIGA O VOZILU

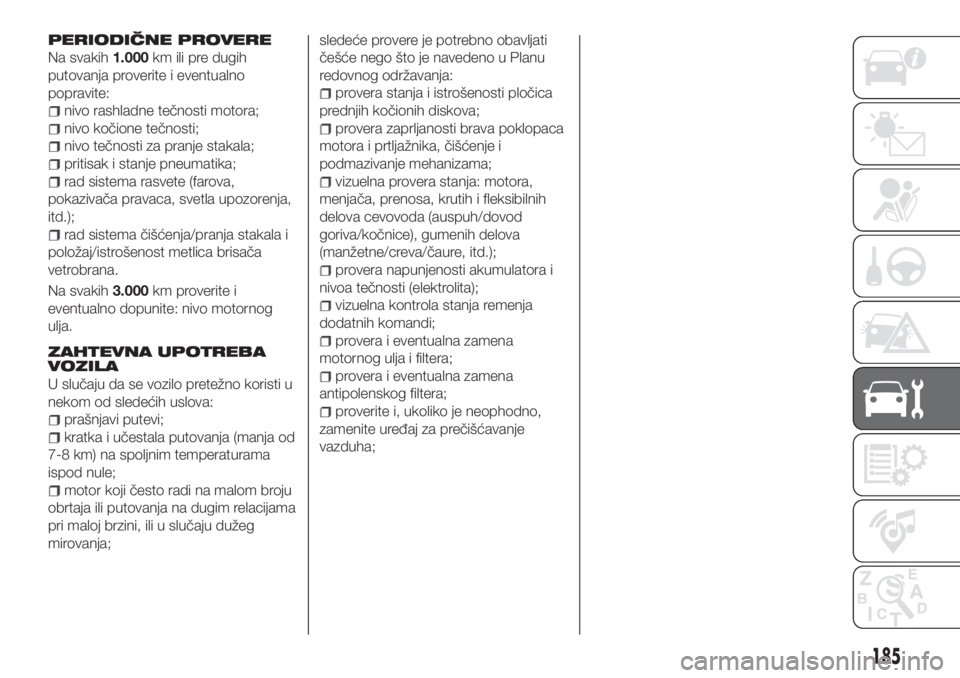

PERIODIČNE PROVERE
Na svakih1.000km ili pre dugih
putovanja proverite i eventualno
popravite:
nivo rashladne tečnosti motora;
nivo kočione tečnosti;
nivo tečnosti za pranje stakala;
pritisak i stanje pneumatika;
rad sistema rasvete (farova,
pokazivača pravaca, svetla upozorenja,
itd.);
rad sistema čišćenja/pranja stakala i
položaj/istrošenost metlica brisača
vetrobrana.
Na svakih3.000km proverite i
eventualno dopunite: nivo motornog
ulja.
ZAHTEVNA UPOTREBA
VOZILA
U slučaju da se vozilo pretežno koristi u
nekom od sledećih uslova:
prašnjavi putevi;
kratka i učestala putovanja (manja od
7-8 km) na spoljnim temperaturama
ispod nule;
motor koji često radi na malom broju
obrtaja ili putovanja na dugim relacijama
pri maloj brzini, ili u slučaju dužeg
mirovanja;sledeće provere je potrebno obavljati
češće nego što je navedeno u Planu
redovnog održavanja:
provera stanja i istrošenosti pločica
prednjih kočionih diskova;
provera zaprljanosti brava poklopaca
motora i prtljažnika, čišćenje i
podmazivanje mehanizama;
vizuelna provera stanja: motora,
menjača, prenosa, krutih i fleksibilnih
delova cevovoda (auspuh/dovod
goriva/kočnice), gumenih delova
(manžetne/creva/čaure, itd.);
provera napunjenosti akumulatora i
nivoa tečnosti (elektrolita);
vizuelna kontrola stanja remenja
dodatnih komandi;
provera i eventualna zamena
motornog ulja i filtera;
provera i eventualna zamena
antipolenskog filtera;
proverite i, ukoliko je neophodno,
zamenite uređaj za prečišćavanje
vazduha;
185

KUĆIŠTE MOTORA
PROVERA NIVOA
163) 164)
71)

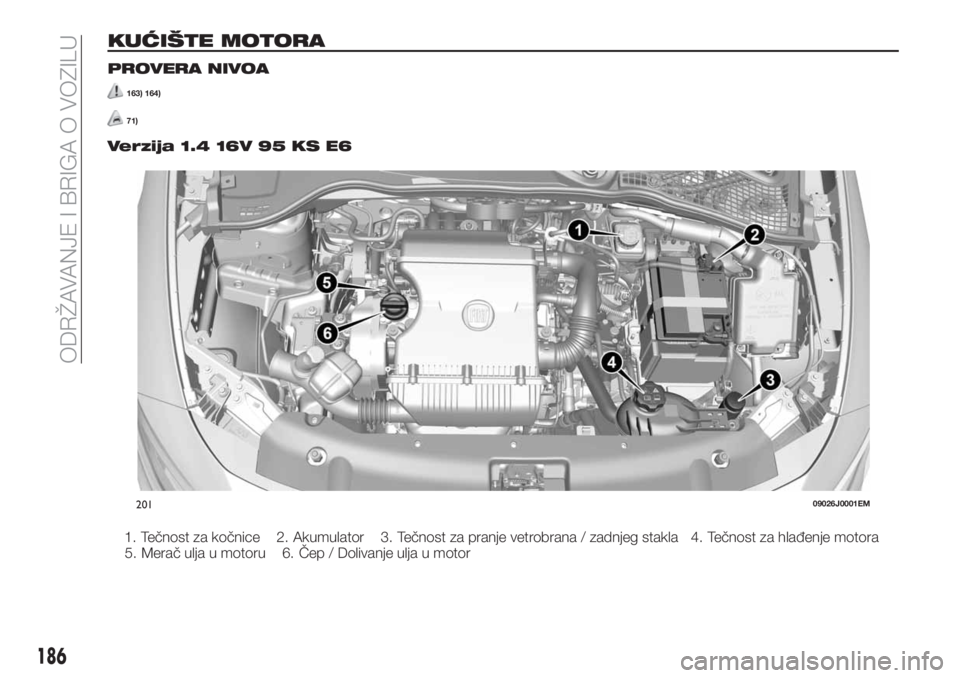

Verzija 1.4 16V 95 KS E6
1. Tečnost za kočnice 2. Akumulator 3. Tečnost za pranje vetrobrana / zadnjeg stakla 4. Tečnost za hlađenje motora
5. Merač ulja u motoru 6. Čep / Dolivanje ulja u motor
20109026J0001EM
186
ODRŽAVANJE I BRIGA O VOZILU

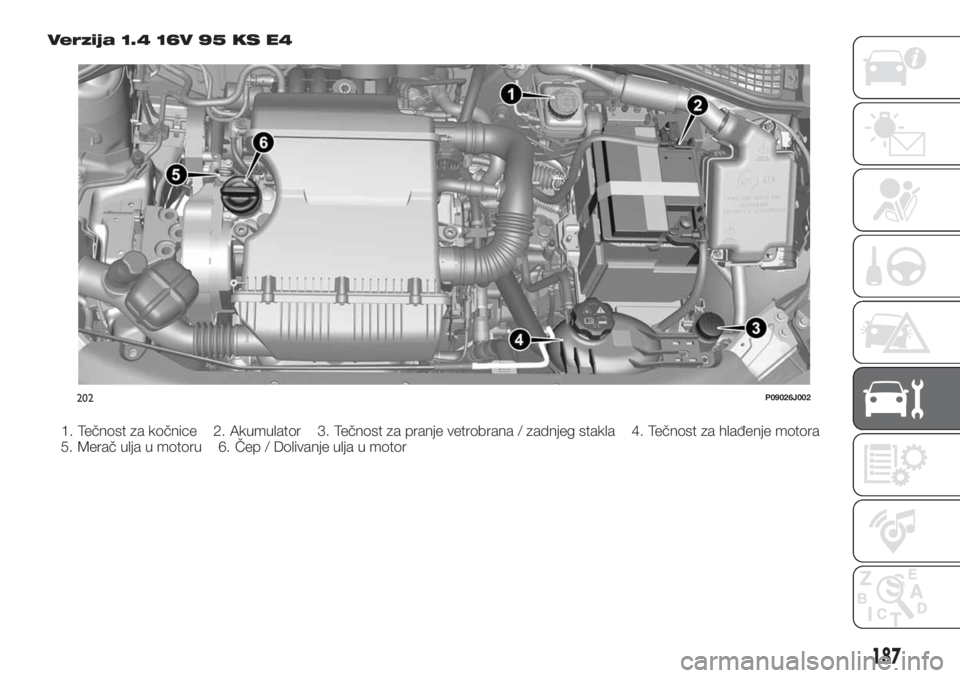

Verzija 1.4 16V 95 KS E4
1. Tečnost za kočnice 2. Akumulator 3. Tečnost za pranje vetrobrana / zadnjeg stakla 4. Tečnost za hlađenje motora
5. Merač ulja u motoru 6. Čep / Dolivanje ulja u motor
202P09026J002
187

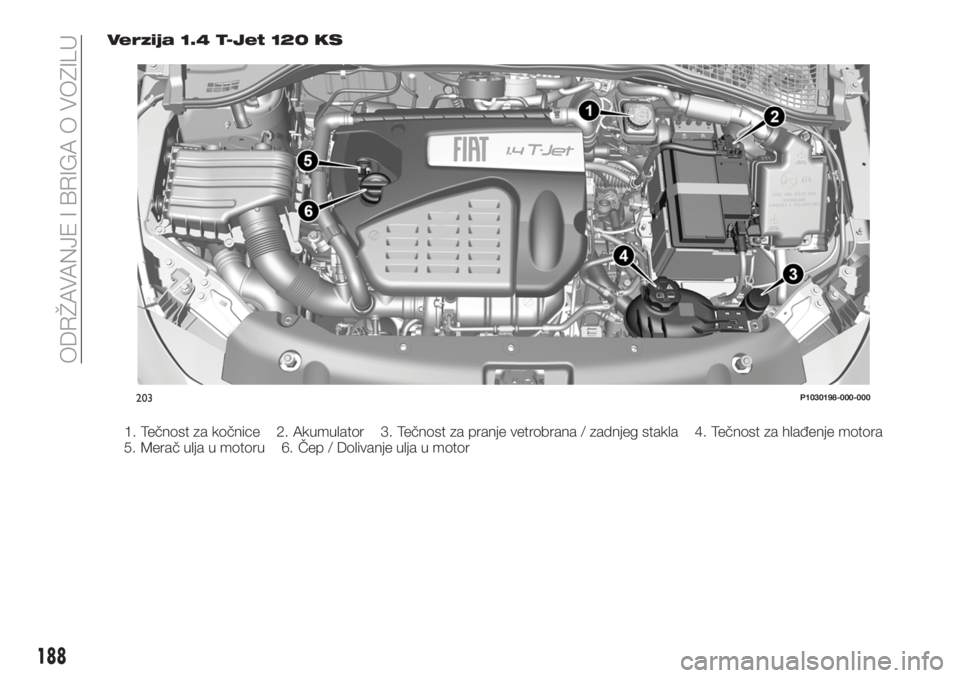

Verzija 1.4 T-Jet 120 KS
203P1030198-000-000
188
ODRŽAVANJE I BRIGA O VOZILU
1. Tečnost za kočnice 2. Akumulator 3. Tečnost za pranje vetrobrana / zadnjeg stakla 4. Tečnost za hlađenje motora
5. Merač ulja u motoru 6. Čep / Dolivanje ulja u motor
