FIAT TIPO 5DOORS STATION WAGON 2018 Käyttö- ja huolto-ohjekirja (in in Finnish)

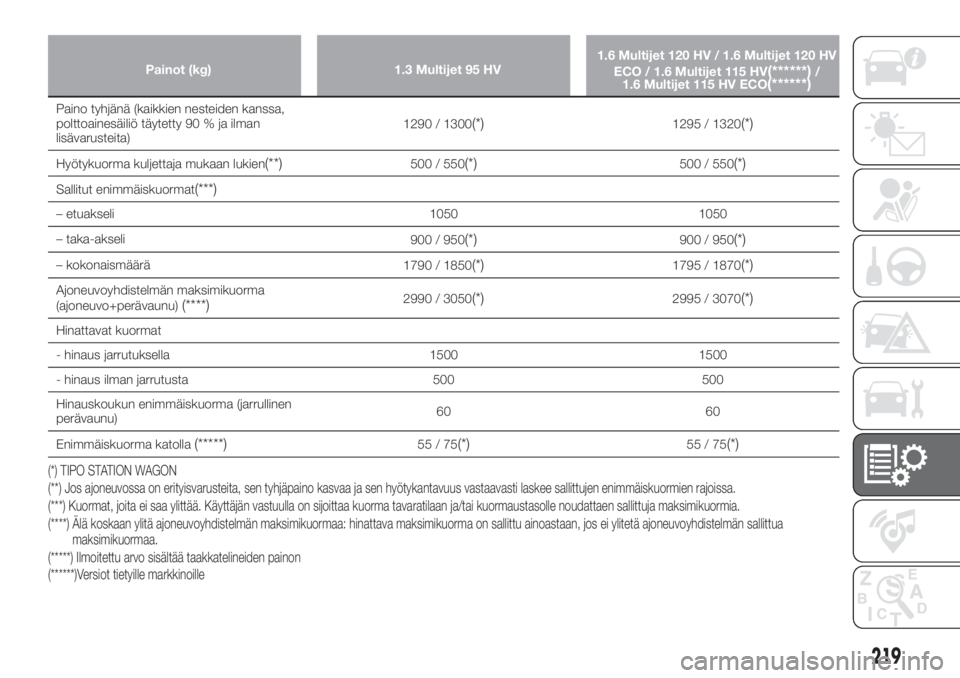

Painot (kg) 1.3 Multijet 95 HV1.6 Multijet 120 HV / 1.6 Multijet 120 HV
ECO / 1.6 Multijet 115 HV(******)/
1.6 Multijet 115 HV ECO(******)
Paino tyhjänä (kaikkien nesteiden kanssa,
polttoainesäiliö täytetty 90 % ja ilman
lisävarusteita)1290 / 1300(*)1295 / 1320(*)
Hyötykuorma kuljettaja mukaan lukien(**)500 / 550(*)500 / 550(*)
Sallitut enimmäiskuormat(***)
– etuakseli 1050 1050
– taka-akseli
900 / 950
(*)900 / 950(*)
– kokonaismäärä
1790 / 1850(*)1795 / 1870(*)
Ajoneuvoyhdistelmän maksimikuorma
(ajoneuvo+perävaunu)(****)2990 / 3050(*)2995 / 3070(*)
Hinattavat kuormat
- hinaus jarrutuksella 1500 1500
- hinaus ilman jarrutusta 500 500
Hinauskoukun enimmäiskuorma (jarrullinen
perävaunu)60 60
Enimmäiskuorma katolla
(*****)55/75(*)55/75(*)
(******)Versiot tietyille markkinoille (*) TIPO STATION WAGON
(**) Jos ajoneuvossa on erityisvarusteita, sen tyhjäpaino kasvaa ja sen hyötykantavuus vastaavasti laskee sallittujen enimmäiskuormien rajoissa.
(***) Kuormat, joita ei saa ylittää. Käyttäjän vastuulla on sijoittaa kuorma tavaratilaan ja/tai kuormaustasolle noudattaen sallittuja maksimikuormia.
(****) Älä koskaan ylitä ajoneuvoyhdistelmän maksimikuormaa: hinattava maksimikuorma on sallittu ainoastaan, jos ei ylitetä ajoneuvoyhdistelmän sallittua
maksimikuormaa.
(*****) Ilmoitettu arvo sisältää taakkatelineiden painon
219

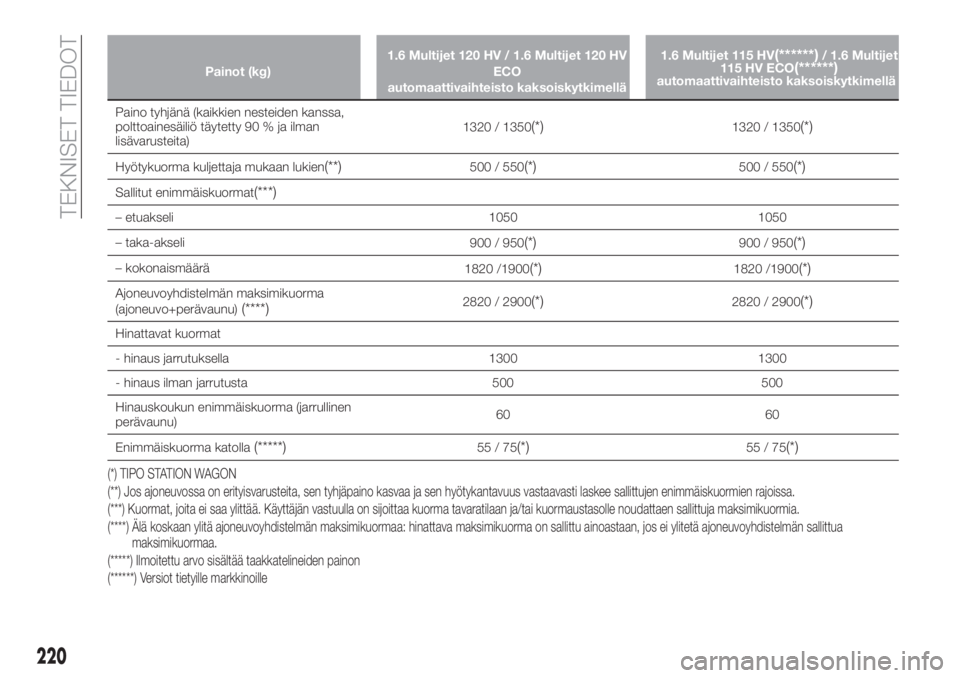

Painot (kg)1.6 Multijet 120 HV / 1.6 Multijet 120 HV
ECO
automaattivaihteisto kaksoiskytkimellä1.6 Multijet 115 HV(******)/ 1.6 Multijet
115 HV ECO(******)automaattivaihteisto kaksoiskytkimellä
Paino tyhjänä (kaikkien nesteiden kanssa,
polttoainesäiliö täytetty 90 % ja ilman
lisävarusteita)1320 / 1350(*)1320 / 1350(*)
Hyötykuorma kuljettaja mukaan lukien(**)500 / 550(*)500 / 550(*)
Sallitut enimmäiskuormat(***)
– etuakseli 1050 1050
– taka-akseli
900 / 950
(*)900 / 950(*)
– kokonaismäärä
1820 /1900(*)1820 /1900(*)
Ajoneuvoyhdistelmän maksimikuorma
(ajoneuvo+perävaunu)(****)2820 / 2900(*)2820 / 2900(*)
Hinattavat kuormat
- hinaus jarrutuksella 1300 1300
- hinaus ilman jarrutusta 500 500
Hinauskoukun enimmäiskuorma (jarrullinen
perävaunu)60 60
Enimmäiskuorma katolla
(*****)55/75(*)55/75(*)
(******) Versiot tietyille markkinoille (*) TIPO STATION WAGON
(**) Jos ajoneuvossa on erityisvarusteita, sen tyhjäpaino kasvaa ja sen hyötykantavuus vastaavasti laskee sallittujen enimmäiskuormien rajoissa.
(***) Kuormat, joita ei saa ylittää. Käyttäjän vastuulla on sijoittaa kuorma tavaratilaan ja/tai kuormaustasolle noudattaen sallittuja maksimikuormia.
(****) Älä koskaan ylitä ajoneuvoyhdistelmän maksimikuormaa: hinattava maksimikuorma on sallittu ainoastaan, jos ei ylitetä ajoneuvoyhdistelmän sallittua
maksimikuormaa.
(*****) Ilmoitettu arvo sisältää taakkatelineiden painon
220
TEKNISET TIEDOT

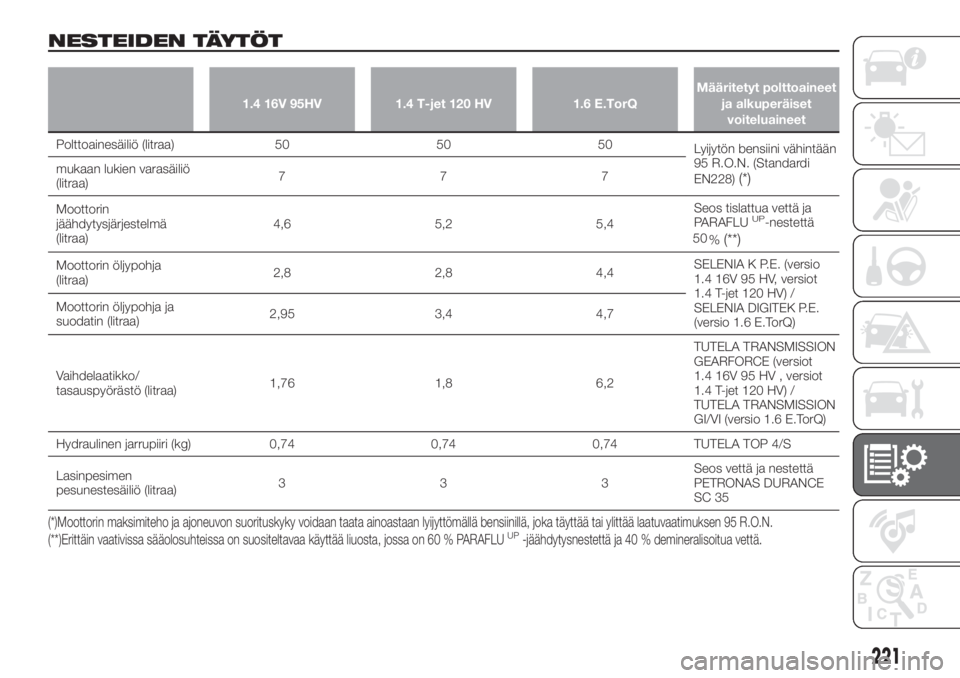

NESTEIDEN TÄYTÖT
1.4 16V 95HV 1.4 T-jet 120 HV 1.6 E.TorQMääritetyt polttoaineet
ja alkuperäiset
voiteluaineet
Polttoainesäiliö (litraa) 50 50 50
Lyijytön bensiini vähintään
95 R.O.N. (Standardi
EN228)
(*)mukaan lukien varasäiliö
(litraa)777
Moottorin
jäähdytysjärjestelmä
(litraa)4,6 5,2 5,4Seos tislattua vettä ja
PARAFLU
UP-nestettä
50
%
(**)
Moottorin öljypohja
(litraa)2,8 2,8 4,4SELENIA K P.E. (versio
1.4 16V 95 HV, versiot
1.4 T-jet 120 HV) /
SELENIA DIGITEK P.E.
(versio 1.6 E.TorQ) Moottorin öljypohja ja
suodatin (litraa)2,95 3,4 4,7
Vaihdelaatikko/
tasauspyörästö (litraa)1,76 1,8 6,2TUTELA TRANSMISSION
GEARFORCE (versiot
1.4 16V 95 HV , versiot
1.4 T-jet 120 HV) /
TUTELA TRANSMISSION
GI/VI (versio 1.6 E.TorQ)
Hydraulinen jarrupiiri (kg) 0,74 0,74 0,74 TUTELA TOP 4/S
Lasinpesimen
pesunestesäiliö (litraa)333Seos vettä ja nestettä
PETRONAS DURANCE
SC 35
(*)Moottorin maksimiteho ja ajoneuvon suorituskyky voidaan taata ainoastaan lyijyttömällä bensiinillä, joka täyttää tai ylittää laatuvaatimuksen 95 R.O.N.
(**)Erittäin vaativissa sääolosuhteissa on suositeltavaa käyttää liuosta, jossa on 60 % PARAFLUUP-jäähdytysnestettä ja 40 % demineralisoitua vettä.
221

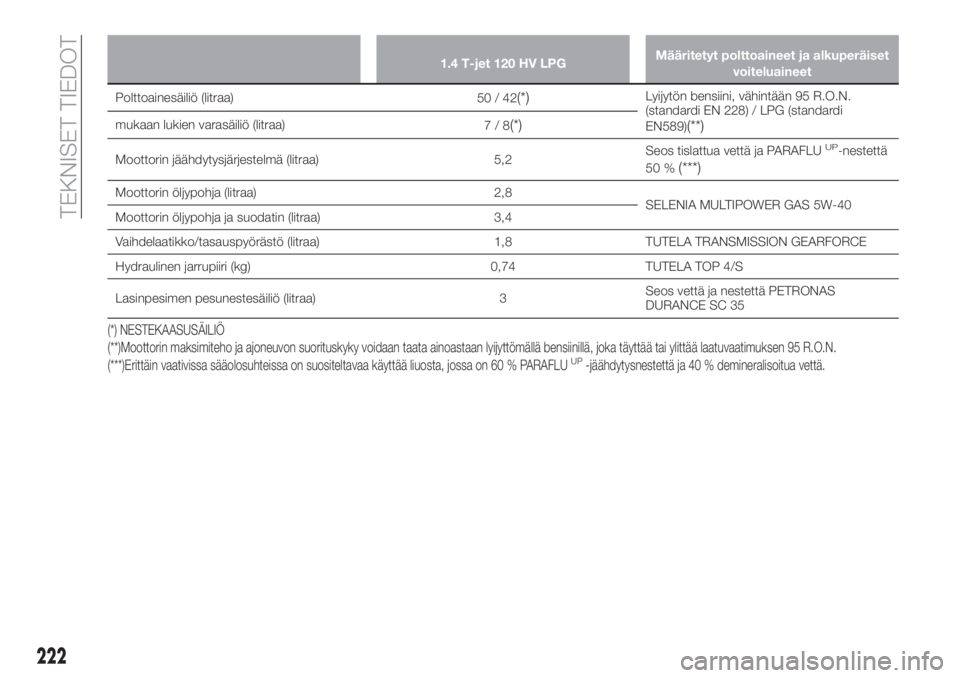

1.4 T-jet 120 HV LPGMääritetyt polttoaineet ja alkuperäiset
voiteluaineet
Polttoainesäiliö (litraa)
50/42(*)Lyijytön bensiini, vähintään 95 R.O.N.
(standardi EN 228) / LPG (standardi
EN589)
(**)mukaan lukien varasäiliö (litraa)
7/8(*)
Moottorin jäähdytysjärjestelmä (litraa) 5,2Seos tislattua vettä ja PARAFLUUP-nestettä
50 %
(***)
Moottorin öljypohja (litraa) 2,8
SELENIA MULTIPOWER GAS 5W-40
Moottorin öljypohja ja suodatin (litraa) 3,4
Vaihdelaatikko/tasauspyörästö (litraa) 1,8 TUTELA TRANSMISSION GEARFORCE
Hydraulinen jarrupiiri (kg) 0,74 TUTELA TOP 4/S
Lasinpesimen pesunestesäiliö (litraa) 3Seos vettä ja nestettä PETRONAS
DURANCE SC 35
(*) NESTEKAASUSÄILIÖ
(**)Moottorin maksimiteho ja ajoneuvon suorituskyky voidaan taata ainoastaan lyijyttömällä bensiinillä, joka täyttää tai ylittää laatuvaatimuksen 95 R.O.N.
(***)Erittäin vaativissa sääolosuhteissa on suositeltavaa käyttää liuosta, jossa on 60 % PARAFLU
UP-jäähdytysnestettä ja 40 % demineralisoitua vettä.
222
TEKNISET TIEDOT

1.3 Multijet 95 HV1.6 Multijet 120 HV
/ 1.6 Multijet
115 HV(***)
Määritetyt polttoaineet ja alkuperäiset
voiteluaineet
Polttoainesäiliö (litraa) 50 50
Dieselöljy (standardin EN590 mukaan)
mukaan lukien varasäiliö (litraa) 7 7
Moottorin jäähdytysjärjestelmä
(litraa)6,1 6,1Seos tislattua vettä ja PARAFLU -nestettä
UP
suhde 50 %(**)
Moottorin öljypohja (litraa) 3,7 4,4
SELENIA WR FORWARD
Moottorin öljypohja ja suodatin
(litraa)3,9 4,8
Vaihdelaatikko/tasauspyörästö
(litraa)2,0 1,8 TUTELA TRANSMISSION GEARFORCE
Hydraulinen jarrupiiri (kg) 0,74 0,74 TUTELA TOP 4/S
Lasinpesimen pesunestesäiliö (litraa) 3 3 Seos vettä ja nestettä PETRONAS DURANCE SC 35
(***)Versiot tietyille markkinoille (**) Erittäin vaativissa sääolosuhteissa on suositeltavaa käyttää liuosta, jossa on 60 % PARAFLU
UP-jäähdytysnestettä ja 40 % demineralisoitua vettä.
223

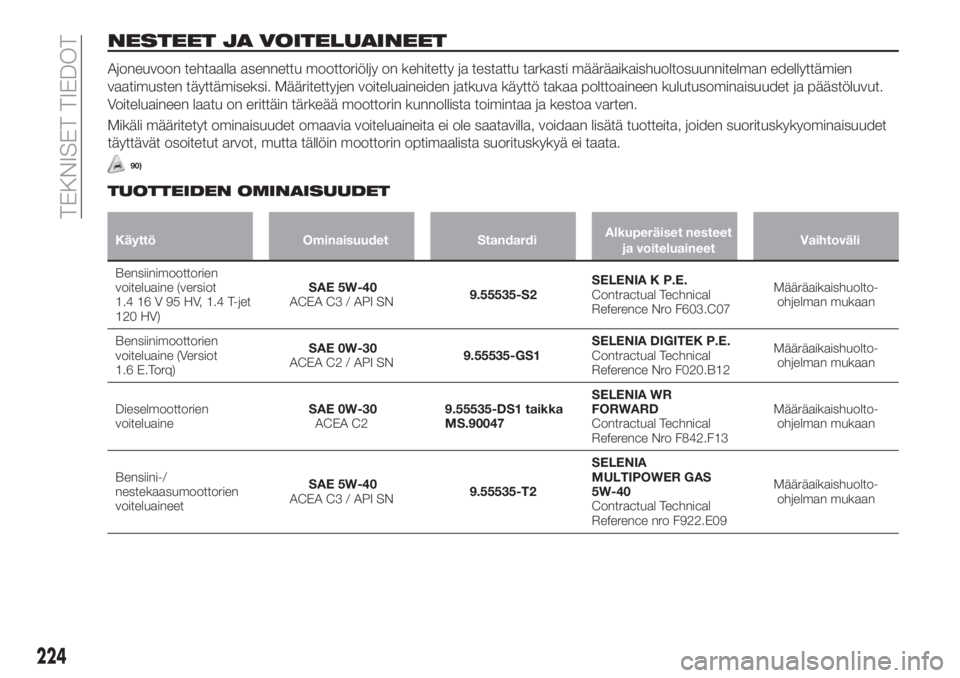

NESTEET JA VOITELUAINEET
Ajoneuvoon tehtaalla asennettu moottoriöljy on kehitetty ja testattu tarkasti määräaikaishuoltosuunnitelman edellyttämien
vaatimusten täyttämiseksi. Määritettyjen voiteluaineiden jatkuva käyttö takaa polttoaineen kulutusominaisuudet ja päästöluvut.
Voiteluaineen laatu on erittäin tärkeää moottorin kunnollista toimintaa ja kestoa varten.
Mikäli määritetyt ominaisuudet omaavia voiteluaineita ei ole saatavilla, voidaan lisätä tuotteita, joiden suorituskykyominaisuudet
täyttävät osoitetut arvot, mutta tällöin moottorin optimaalista suorituskykyä ei taata.
90)
TUOTTEIDEN OMINAISUUDET
Käyttö Ominaisuudet StandardiAlkuperäiset nesteet
ja voiteluaineetVaihtoväli
Bensiinimoottorien
voiteluaine (versiot
1.4 16 V 95 HV, 1.4 T-jet
120 HV)SAE 5W-40
ACEA C3 / API SN9.55535-S2SELENIA K P.E.
Contractual Technical
Reference Nro F603.C07Määräaikaishuolto-
ohjelman mukaan
Bensiinimoottorien
voiteluaine (Versiot
1.6 E.Torq)SAE 0W-30
ACEA C2 / API SN9.55535-GS1SELENIA DIGITEK P.E.
Contractual Technical
Reference Nro F020.B12Määräaikaishuolto-
ohjelman mukaan
Dieselmoottorien
voiteluaineSAE 0W-30
ACEA C29.55535-DS1 taikka
MS.90047SELENIA WR
FORWARD
Contractual Technical
Reference Nro F842.F13Määräaikaishuolto-
ohjelman mukaan
Bensiini-/
nestekaasumoottorien
voiteluaineetSAE 5W-40
ACEA C3 / API SN9.55535-T2SELENIA
MULTIPOWER GAS
5W-40
Contractual Technical
Reference nro F922.E09Määräaikaishuolto-
ohjelman mukaan
224
TEKNISET TIEDOT

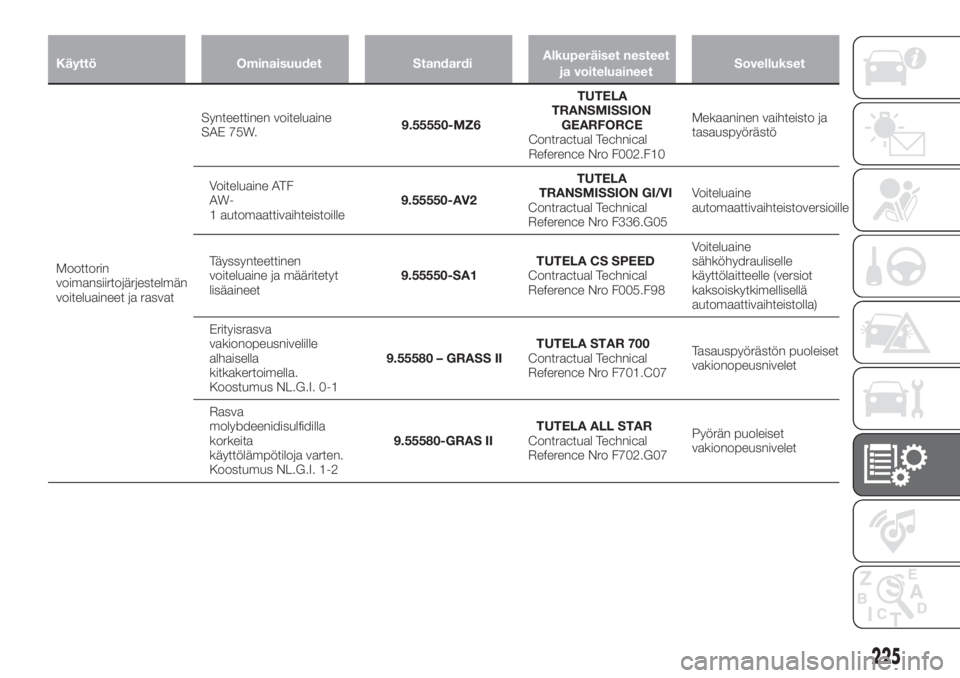

Käyttö Ominaisuudet StandardiAlkuperäiset nesteet
ja voiteluaineetSovellukset
Moottorin
voimansiirtojärjestelmän
voiteluaineet ja rasvatSynteettinen voiteluaine
SAE 75W.9.55550-MZ6TUTELA
TRANSMISSION
GEARFORCE
Contractual Technical
Reference Nro F002.F10Mekaaninen vaihteisto ja
tasauspyörästö
Voiteluaine ATF
AW-
1 automaattivaihteistoille9.55550-AV2TUTELA
TRANSMISSION GI/VI
Contractual Technical
Reference Nro F336.G05Voiteluaine
automaattivaihteistoversioille
Täyssynteettinen
voiteluaine ja määritetyt
lisäaineet9.55550-SA1TUTELA CS SPEED
Contractual Technical
Reference Nro F005.F98Voiteluaine
sähköhydrauliselle
käyttölaitteelle (versiot
kaksoiskytkimellisellä
automaattivaihteistolla)
Erityisrasva
vakionopeusnivelille
alhaisella
kitkakertoimella.
Koostumus NL.G.I. 0-19.55580 – GRASS IITUTELA STAR 700
Contractual Technical
Reference Nro F701.C07Tasauspyörästön puoleiset
vakionopeusnivelet
Rasva
molybdeenidisulfidilla
korkeita
käyttölämpötiloja varten.
Koostumus NL.G.I. 1-29.55580-GRAS IITUTELA ALL STAR
Contractual Technical
Reference Nro F702.G07Pyörän puoleiset
vakionopeusnivelet
225

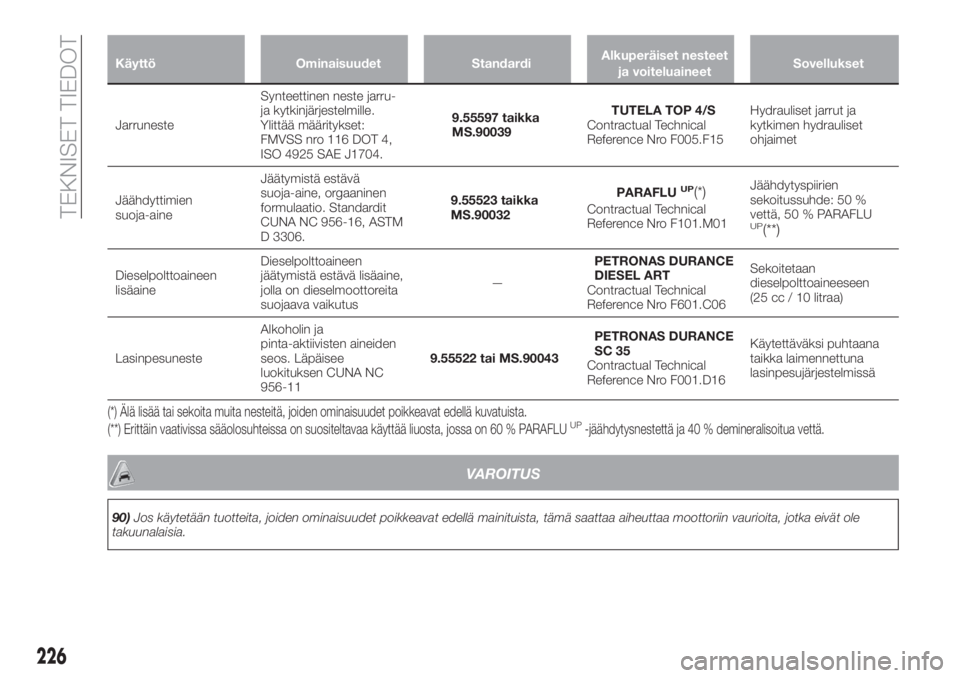

Käyttö Ominaisuudet StandardiAlkuperäiset nesteet
ja voiteluaineetSovellukset
JarrunesteSynteettinen neste jarru-
ja kytkinjärjestelmille.
Ylittää määritykset:
FMVSS nro 116 DOT 4,
ISO 4925 SAE J1704.9.55597 taikka
MS.90039TUTELA TOP 4/S
Contractual Technical
Reference Nro F005.F15Hydrauliset jarrut ja
kytkimen hydrauliset
ohjaimet
Jäähdyttimien
suoja-aineJäätymistä estävä
suoja-aine, orgaaninen
formulaatio. Standardit
CUNA NC 956-16, ASTM
D 3306.9.55523 taikka
MS.90032PARAFLU
UP(*)
Contractual Technical
Reference Nro F101.M01Jäähdytyspiirien
sekoitussuhde: 50 %
vettä, 50 % PARAFLUUP(**)
Dieselpolttoaineen
lisäaineDieselpolttoaineen
jäätymistä estävä lisäaine,
jolla on dieselmoottoreita
suojaava vaikutus—PETRONAS DURANCE
DIESEL ART
Contractual Technical
Reference Nro F601.C06Sekoitetaan
dieselpolttoaineeseen
(25 cc / 10 litraa)
LasinpesunesteAlkoholin ja
pinta-aktiivisten aineiden
seos. Läpäisee
luokituksen CUNA NC
956-119.55522 tai MS.90043PETRONAS DURANCE
SC 35
Contractual Technical
Reference Nro F001.D16Käytettäväksi puhtaana
taikka laimennettuna
lasinpesujärjestelmissä
(*) Älä lisää tai sekoita muita nesteitä, joiden ominaisuudet poikkeavat edellä kuvatuista.
(**) Erittäin vaativissa sääolosuhteissa on suositeltavaa käyttää liuosta, jossa on 60 % PARAFLUUP-jäähdytysnestettä ja 40 % demineralisoitua vettä.
VAROITUS
90)Jos käytetään tuotteita, joiden ominaisuudet poikkeavat edellä mainituista, tämä saattaa aiheuttaa moottoriin vaurioita, jotka eivät ole
takuunalaisia.
226
TEKNISET TIEDOT

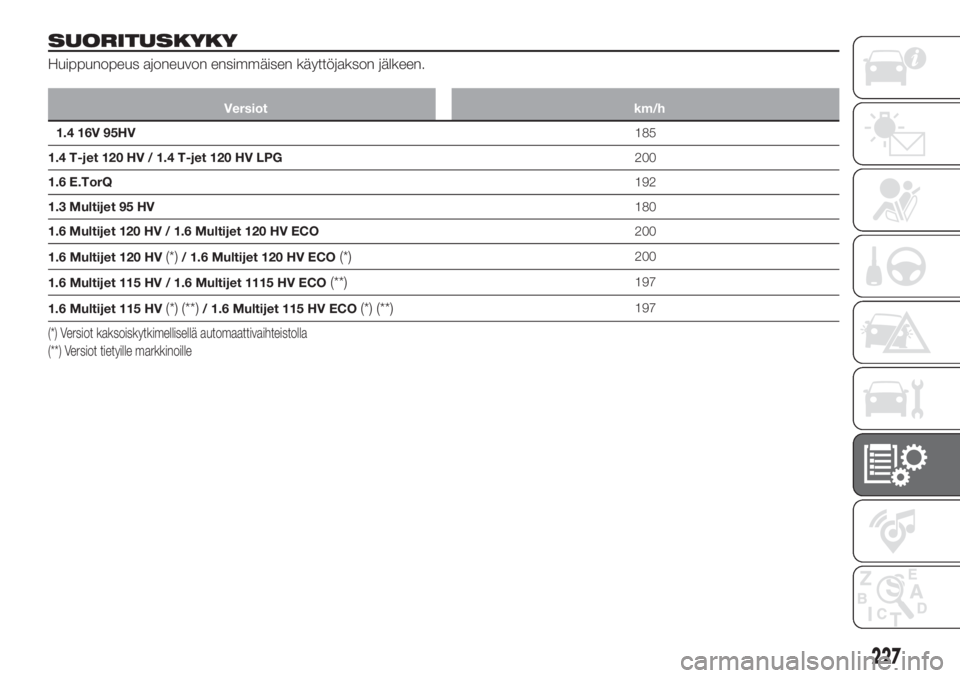

SUORITUSKYKY
Huippunopeus ajoneuvon ensimmäisen käyttöjakson jälkeen.
Versiot km/h
1.4 16V 95HV185
1.4 T-jet 120 HV / 1.4 T-jet 120 HV LPG200
1.6 E.TorQ192
1.3 Multijet 95 HV180
1.6 Multijet 120 HV / 1.6 Multijet 120 HV ECO200
1.6 Multijet 120 HV
(*)/ 1.6 Multijet 120 HV ECO(*)200
1.6 Multijet 115 HV / 1.6 Multijet 1115 HV ECO
(**)197
1.6 Multijet 115 HV
(*) (**)/ 1.6 Multijet 115 HV ECO(*) (**)197
(*) Versiot kaksoiskytkimellisellä automaattivaihteistolla
(**) Versiot tietyille markkinoille
227

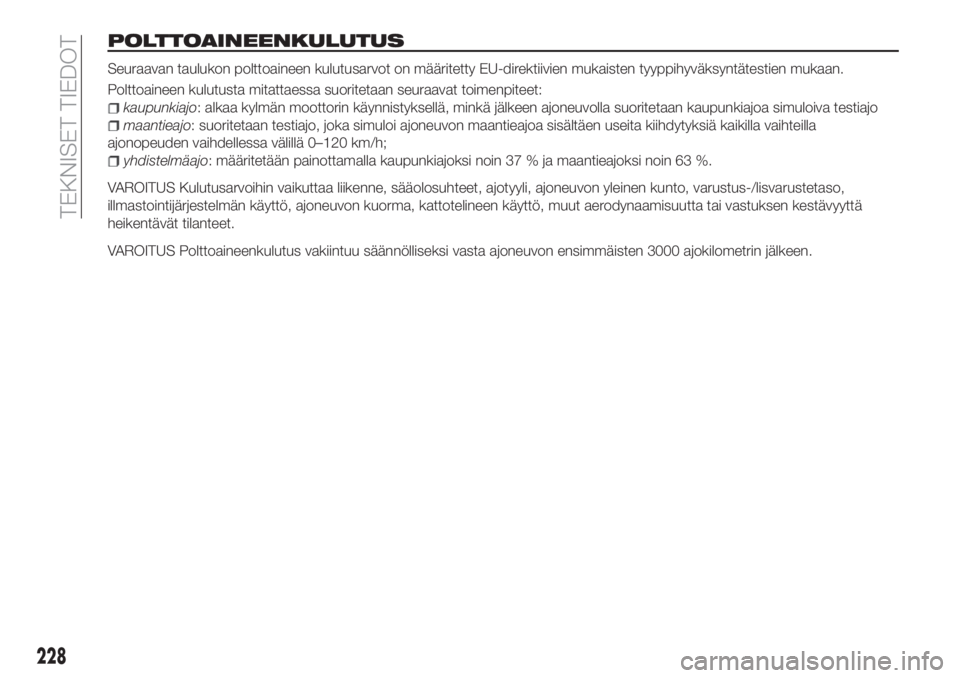

POLTTOAINEENKULUTUS
Seuraavan taulukon polttoaineen kulutusarvot on määritetty EU-direktiivien mukaisten tyyppihyväksyntätestien mukaan.
Polttoaineen kulutusta mitattaessa suoritetaan seuraavat toimenpiteet:
kaupunkiajo: alkaa kylmän moottorin käynnistyksellä, minkä jälkeen ajoneuvolla suoritetaan kaupunkiajoa simuloiva testiajo
maantieajo: suoritetaan testiajo, joka simuloi ajoneuvon maantieajoa sisältäen useita kiihdytyksiä kaikilla vaihteilla
ajonopeuden vaihdellessa välillä 0–120 km/h;
yhdistelmäajo: määritetään painottamalla kaupunkiajoksi noin 37 % ja maantieajoksi noin 63 %.
VAROITUS Kulutusarvoihin vaikuttaa liikenne, sääolosuhteet, ajotyyli, ajoneuvon yleinen kunto, varustus-/lisvarustetaso,
illmastointijärjestelmän käyttö, ajoneuvon kuorma, kattotelineen käyttö, muut aerodynaamisuutta tai vastuksen kestävyyttä
heikentävät tilanteet.
VAROITUS Polttoaineenkulutus vakiintuu säännölliseksi vasta ajoneuvon ensimmäisten 3000 ajokilometrin jälkeen.
