FIAT TIPO 5DOORS STATION WAGON 2018 Käyttö- ja huolto-ohjekirja (in in Finnish)

VOIMASSA OLEVAN EUROOPAN DIREKTIIVINEN MUKAISET KULUTUSARVOT
(litraa/100 km)
Versio TIPO 5DOOR
Versiot Kaupunkiajo Maantieajo Yhdistetty
1.4 16V 95 HV E67,7 4,5 5,7
1.4 16V 95 HV E47,6 4,4 5,6
1.4 T-jet 120 HV7,7 5,0 6,0
1.4 T-jet 120 HV LPG
11,4
(**)/ 8,2(***)6,5(**)/ 5,2(***)8,3(**)/ 6,3(***)
1.6 E.TorQ E69,2 4,6 6,3
1.6 E.TorQ E49,0 4,5 6,2
1.3 Multijet 95 HV4,5 3,3 3,7
1.6 Multijet 120 HV
4,4 / 4,4
(****)3,3 / 3,4(****)3,7 / 3,8(****)
1.6 Multijet 120 HV ECO(*)4,0 / 4,0(****)3,0 / 3,1(****)3,4 / 3,4(****)
1.6 Multijet 115 HV(*****)4,4 / 4,4(****)3,3 / 3,4(****)3,7 / 3,8(****)
1.6 Multijet 115 HV ECO(*) (*****)4,0 / 4,0(****)3,0 / 3,1(****)3,4 / 3,4(****)
(**) Nestekaasusyöttö
(***) Bensiinisyöttö
(****) Automaattivaihteistoversio kaksoiskytkimellä (*) Jos käytetään muita kuin määritysten mukaisia paineita tai rengastyyppejä, osoitettuja päästö- ja kulutustietoja ei taata.
(*****) Versio tietyille markkinoille
229

Versio TIPO STATION WAGON
Versiot Kaupunkiajo Maantieajo Yhdistetty
1.4 16V 95 HV E67,7 4,5 5,7
1.4 16V 95 HV E47,6 4,4 5,6
1.4 T-jet 120 HV7,7 5,0 6,0
1.4 T-jet 120 HV LPG
11,4
(**)/ 8,2(***)6,5(**)/ 5,2(***)8,3(**)/ 6,3(***)
1.6 E.TorQ E69,2 4,6 6,3
1.6 E.TorQ E49,0 4,5 6,2
1.3 Multijet 95 HV4,5 3,3 3,7
1.6 Multijet 120 HV
4,4 / 4,5
(****)3,3 / 3,5(****)3,7 / 3,9(****)
1.6 Multijet 120 HV ECO(*)4,0 / 4,1(****)3,0 / 3,2(****)3,4 / 3,5(****)
1.6 Multijet 115 HV(*****)4,4 / 4,5(****)3,3 / 3,5(****)3,7 / 3,9(****)
1.6 Multijet 115 HV ECO(*) (*****)4,0 / 4,1(****)3,0 / 3,2(****)3,4 / 3,5(****)
(**) Nestekaasusyöttö
(***) Bensiinisyöttö
(****) Automaattivaihteistoversio kaksoiskytkimellä (*) Jos käytetään muita kuin määritysten mukaisia paineita tai rengastyyppejä, osoitettuja päästö- ja kulutustietoja ei taata.
(*****) Versio tietyille markkinoille
230
TEKNISET TIEDOT

CO2-PÄÄSTÖT
Seuraavan taulukon CO2-päästöt koskevat yhdistettyä kulutusta.
Versio TIPO 5DOOR
VersiotCO2-PÄÄSTÖT
VOIMASSA OLEVAN EUROOPAN DIREKTIIVIN MUKAAN
(g/km)
1.4 16V 95 HV E6132
1.4 16V 95 HV E4132
1.4 T-jet 120 HV139
1.4 T-jet 120 HV LPG
135
(**)/ 146(***)
1.6 E.TorQ E6146
1.6 E.TorQ E4146
1.3 Multijet 95 HV99
1.6 Multijet 120 HV
98/99
(****)
1.6 Multijet 120 HV ECO(*)89/90(****)
1.6 Multijet 115 HV(*****)98/99(****)
1.6 Multijet 115 HV ECO(*) (*****)89/90(****)
(**) Nestekaasusyöttö
(***) Bensiinisyöttö
(****) Versio kaksoiskytkimellisellä automaattivaihteistolla (*) Jos käytetään muita kuin määritysten mukaisia paineita tai rengastyyppejä, osoitettuja päästö- ja kulutustietoja ei taata.
(*****) Versio tietyille markkinoille
231

Versio TIPO STATION WAGON
VersiotCO2-PÄÄSTÖT
VOIMASSA OLEVAN EUROOPAN DIREKTIIVIN MUKAAN
(g/km)
1.4 16V 95 HV E6132
1.4 16V 95 HV E4132
1.4 T-jet 120 HV139
1.4 T-jet 120 HV LPG
135
(**)/ 146(***)
1.6 E.TorQ E6146
1.6 E.TorQ E4146
1.3 Multijet 95 HV99
1.6 Multijet 120 HV
98 / 101
(****)
1.6 Multijet 120 HV ECO(*)89/92(****)
1.6 Multijet 115 HV(*****)98 / 101(****)
1.6 Multijet 115 HV ECO(*) (*****)89/92(****)
(**) Nestekaasusyöttö
(***) Bensiinisyöttö
(****) Versio kaksoiskytkimellisellä automaattivaihteistolla (*) Jos käytetään muita kuin määritysten mukaisia paineita tai rengastyyppejä, osoitettuja päästö- ja kulutustietoja ei taata.
(*****) Versio tietyille markkinoille
232
TEKNISET TIEDOT

AJONEUVON KÄSITTELY ELINKAAREN PÄÄTYTTYÄ
(tietyissä versioissa/markkina-alueilla)
FCA on jo vuosia tukenut globaalia ympäristönsuojelua parantamalla jatkuvasti tuotantomenetelmiä ja tuottamalla yhä enemmän
ekologisia tuotteita. Jotta asiakkaille varmistetaan paras mahdollinen palvelu ympäristömääräysten osalta sekä vastauksena
ajoneuvon hävittämistä koskeviin Euroopan direktiivin 2000/53/EY mukaisiin velvoitteisiin, FCA tarjoaa asiakkailleen
mahdollisuuden toimittaa romutettava ajoneuvo heille ilman lisäkustannuksia. Euroopan direktiivi edellyttää, että ajoneuvon
toimitus tapahtuu ilman, että ajoneuvon viimeiselle haltijalle tai omistajalle aiheutuu kuluja sen nollahintaisen tai negatiivisen
markkina-arvon vuoksi.
Kun haluat toimittaa romutettavan ajoneuvosi ilman lisäkustannuksia, ota yhteyttä jälleenmyyjäämme toisen ajoneuvon
ostamiseksi tai FCA:n valtuuttamaan vastaanotto- ja romutuskeskukseen. Kyseiset keskukset on valittu huolellisesti, jotta
voidaan taata asianmukaiset laatukriteerit täyttävä palvelu hävitettävien ajoneuvojen keräyksen, käsittelyn ja kierrätyksen osalta
ympäristöä kunnioittaen.
Lisätietoja vastaanotto- ja romutuskeskuksista on saatavissa FCA:n jälleenmyyjäverkostolta tai soittamalla takuukirjassa
ilmoitettuun numeroon sekä FCA-brändin Internet-sivuilta.
233

MULTIMEDIA
Tässä luvussa selostetaan ajoneuvon
varustukseen mahdollisesti kuuluvien
infotelemaattisten tietojärjestelmien
Uconnect™Radio,Uconnect™5"
LIVE,Uconnect™5" Nav LIVE,
Uconnect™7" HD LIVE,
Uconnect™7" HD Nav LIVE
tärkeimmät toiminnot.
SUOSITUKSIA, MÄÄRÄYKSIÄ JA
YLEISIÄ TIETOJA............235
Uconnect™ Radio...........237
Uconnect™ 5" LIVE - Uconnect™ 5"
Nav LIVE.................247
Uconnect™ 7" HD LIVE -
Uconnect™ 7" HD Nav LIVE.....260
TYYPPIHYVÄKSYNNÄT........276
234
MULTIMEDIA

SUOSITUKSIA,
MÄÄRÄYKSIÄ JA
YLEISIÄ TIETOJA
LIIKENNETURVALLISUUS
Opettele eri toimintojen käyttö ennen
ajamaan lähtemistä.
Lue järjestelmän käyttötapoja koskevat
ohjeet ennen ajamaan lähtemistä.
190) 191)
VASTAANOTTO-
OLOSUHTEET
Vastaanotto-olosuhteen vaihtelevat
jatkuvasti ajon aikana. Vastaanottoa
saattavat häiritä vuoret, rakennukset tai
sillat erityisesti silloin, kun ollaan
kaukana kuunneltavasta lähettimestä.
VAROITUS Liikennetietojen vastaanoton
aikana voi tapahtua
äänenvoimakkuuden nousua normaaliin
toistoon verrattuna.YLLÄPITO JA HUOLTO
Noudata seuraavia varotoimia, jotta
taataan järjestelmän täydellinen
tehokkuus:
vältä töytäisemästä näytön
läpikuultavaa osaa terävillä tai jäykillä
esineillä, jotka saattavat vahingoittaa
pintaa; puhdistuksen aikana pehmeää
kuivaa ja antistaattista liinaa
käytettäessä älä paina sitä.
älä käytä alkoholia, bensiiniä ja
niiden johdannaisia näytön läpikuultavan
osan puhdistukseen.
vältä, että mahdolliset nesteen
vuotavat järjestelmän sisälle: ne
saattavat vahingoittaa sitä pysyvästi.
91) 92)
VARKAUDENESTOSUOJA
Järjestelmä on varustettu
varkaudenestolla, joka perustuu
ajoneuvon ohjausyksikön (Body
Computer) kanssa vaihdettuihin
tietoihin.
Tämä takaa parhaan mahdollisen
suojan ja välttää salaisen suojakoodin
syöttämisen jokaisen virransyötön
katkaisun jälkeen.
Jos valvonnan tulos on positiivinen,
järjestelmä alkaa toimia, kun taas jos
vertailukoodit eivät ole samanlaiset tai
jos elektroninen ohjausyksikkö (Body
Computer) vaihdetaan, järjestelmä
ilmoittaa tarpeesta syöttää salainen
koodi seuraavan kappaleen ohjeiden
mukaisesti.
Salaisen koodin syöttäminen
Järjestelmän käynnistyksen yhteydessä
koodia pyydettäessä, näytölle ilmestyy
kirjoitus "Please enter Anti-Theft Code"
ja sitä seuraa näkymä, jossa on
graafinen numeronäppäimistö salaisen
koodin syöttämiseksi.
Salainen koodi muodostuu neljästä
numerosta välillä 0-9.
235

Uconnect™-radio:
Koodin numeroiden syöttämiseksi
kierrä oikeaa nappulaa "BROWSE/
ENTER" ja paina vahvistaaksesi.
Neljännen numeron syöttämisen
jälkeen siirrä kohdistin asentoon "OK" ja
paina oikeaa nappulaa "BROWSE/
ENTER", järjestelmä alkaa toimia.
Uconnect™ 5" e 7" HD:
Syötä koodin numerot käsittelemällä
näytöllä olevia graafisia painikkeita.
Jos syötetään virheellinen koodi,
järjestelmä näyttää kirjoituksen
"Incorrect Code" osoittaen tarpeen
syöttää oikea koodi.
Kun on suoritettu käytettävissä olevat
3 yrityskertaa koodin syöttämiseksi,
järjestelmä näyttää kirjoituksen
"Incorrect Code. Radio Locked. Please
wait 30 minutes." Kirjoituksen
häviämisen jälkeen on mahdollista
aloittaa uudelleen koodin
syöttöproseduuri.
Radiopassi
Se on asiakirja, joka todistaa
järjestelmän omistuksen. Radiopassiin
on kirjattu järjestelmän malli,
sarjanumero ja salainen koodi.
Jos radion passi katoaa, ota yhteys
Fiat-huoltoverkostoon. Ota mukaasi
henkilötodistus ja ajoneuvon omistusta
osoittavat asiakirjat.
VAROITUS Säilytä radiopassia huolella,
jotta voidaan toimittaa viranomaisille
tarvittavat tiedot varkaustapauksessa.
VAROITUKSET
Katso näyttöä vain, kun se on
välttämätöntä ja se voidaan tehdä
turvallisesti. Jos on välttämätöntä
katsoa pitkään näyttöä, siirry
turvalliseen paikkaan, jotta huomiokyky
ei heikkene ajon aikana.
Keskeytä välittömästi järjestelmän
käyttö, mikäli tapahtuu vika.
Päinvastaisessa tapauksessa saatetaan
aiheuttaa vaurioita itse järjestelmään.
Ota mahdollisimman pian yhteyttä
Fiat-palveluverkostoon korjauksen
suorittamiseksi.
HUOMIO
190)Noudata seuraavassa kuvattuja
turvatoimia: päinvastaisessa tapauksessa
saatetaan aiheuttaa vammoja henkilöille tai
vaurioita järjestelmään.
191)Liian voimakas äänenvoimakkuus voi
olla vaaratekijä. Säädä äänenvoimakkuus
siten, että kyetään aina havaitsemaan
ympäristön äänet (esim. summeri,
ambulanssi, poliisiajoneuvot, jne.).
VAROITUS
91)Puhdista etupaneeli ja näytön
läpikuultava osa ainoastaan pehmeällä
liinalla, joka on puhdas, kuiva ja
antistaattinen. Puhdistusaineet ja
kiillotusaineet voivat vahingoittaa pintaa. Älä
käytä alkoholia, bensiiniä tai niiden
johdannaisia.
92)Älä käytä näyttöä alustana imukupilla tai
tarroilla varustetuille telineille, joihin laitetaan
ulkoinen navigaattori, älypuhelin tai
vastaava.
236
MULTIMEDIA

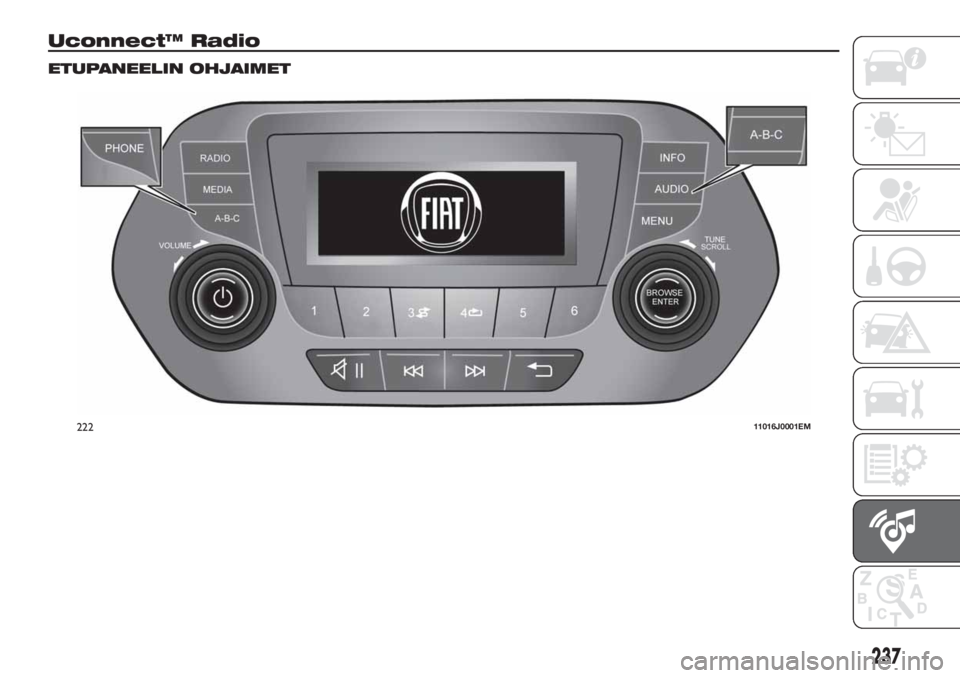

Uconnect™ Radio
ETUPANEELIN OHJAIMET
22211016J0001EM
237

ETUPANEELIN OHJAIMIEN YHTEENVETOTAULUKKO
Painike Toiminnot Tila
Käynnistys Painikkeen lyhyt painallus
Sammutus Painikkeen lyhyt painallus
Äänenvoimakkuuden säätö Nappulan kierto myötäpäivään/vastapäivään
Äänenvoim. aktivointi/deaktivointi (Mykistys/Tauko) Painikkeen lyhyt painallus
Poistu valinnasta/palaa edelliseen näyttöön Painikkeen lyhyt painallus
BROWSE ENTERLuettelon selaaminen, radiokanavan viritys tai
edellisen/seuraavan raidan valintaNappulan kierto myötäpäivään/vastapäivään
Näytöllä näytetyn vaihtoehdon vahvistus Painikkeen lyhyt painallus
INFOValitse näyttömuoto (Radio, Media) Painikkeen lyhyt painallus
PHONE
(*)Pääsy puhelintilaan (tietyissä versioissa/markkina-
alueilla)Painikkeen lyhyt painallus
AUDIO
(*)Äänen asetus- ja säätötoimintojen käyttö Painikkeen lyhyt painallus
VALIKKOPääsy asetusten/info-telemaattisen järjestelmän
valikkoonPainikkeen lyhyt painallus
MEDIALähteen valinta: USB tai AUX (jos varusteena) Painikkeen lyhyt painallus
RADIOPääsy radiotilaan Painikkeen lyhyt painallus
1-2-3-4-5-6Tämänhetkisen radioaseman tallennus Painikkeen pidennetty painallus
Tallennetun radioaseman kutsuminen Painikkeen lyhyt painallus
A-B-CEsivalittujen radioasemien ryhmän valinta tai kunkin
luettelon halutun kirjaimen valintaPainikkeen lyhyt painallus
(*) (tietyissä versioissa/markkina-alueilla)
238
