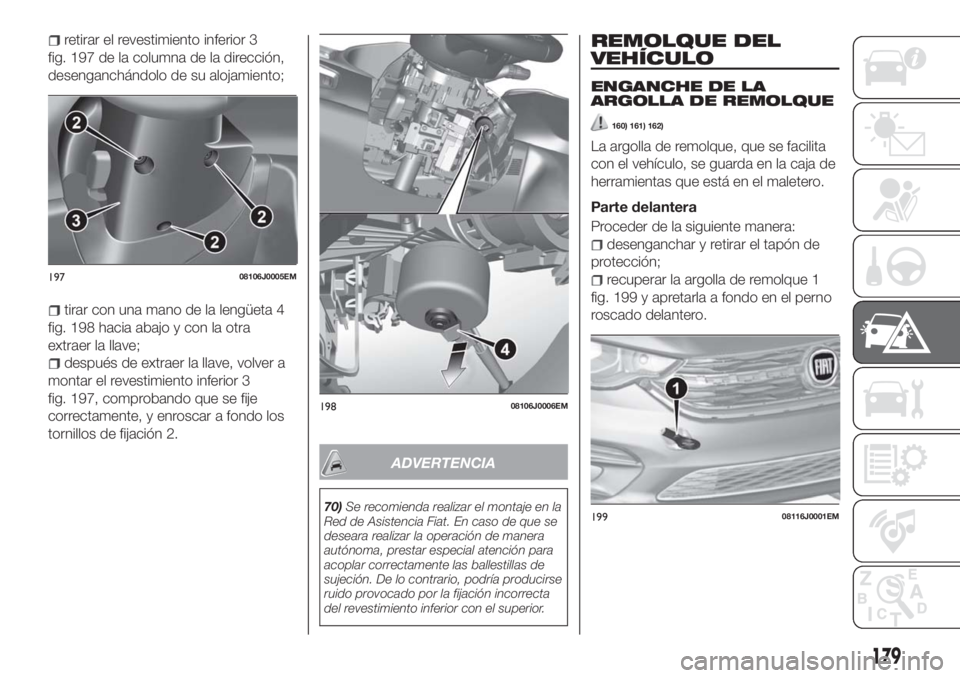

retirar el revestimiento inferior 3
fig. 197 de la columna de la dirección,
desenganchándolo de su alojamiento;
tirar con una mano de la lengüeta 4
fig. 198 hacia abajo y con la otra
extraer la llave;
después de extraer la llave, volver a
montar el revestimiento inferior 3
fig. 197, comprobando que se fije
correctamente, y enroscar a fondo los
tornillos de fijación 2.
ADVERTENCIA
70)Se recomienda realizar el montaje en la
Red de Asistencia Fiat. En caso de que se
deseara realizar la operación de manera
autónoma, prestar especial atención para
acoplar correctamente las ballestillas de
sujeción. De lo contrario, podría producirse
ruido provocado por la fijación incorrecta
del revestimiento inferior con el superior.
REMOLQUE DEL
VEHÍCULO
ENGANCHE DE LA
ARGOLLA DE REMOLQUE
160) 161) 162)
La argolla de remolque, que se facilita
con el vehículo, se guarda en la caja de
herramientas que está en el maletero.
Parte delantera
Proceder de la siguiente manera:
desenganchar y retirar el tapón de
protección;
recuperar la argolla de remolque 1
fig. 199 y apretarla a fondo en el perno
roscado delantero.19708106J0005EM
19808106J0006EM
19908116J0001EM
179

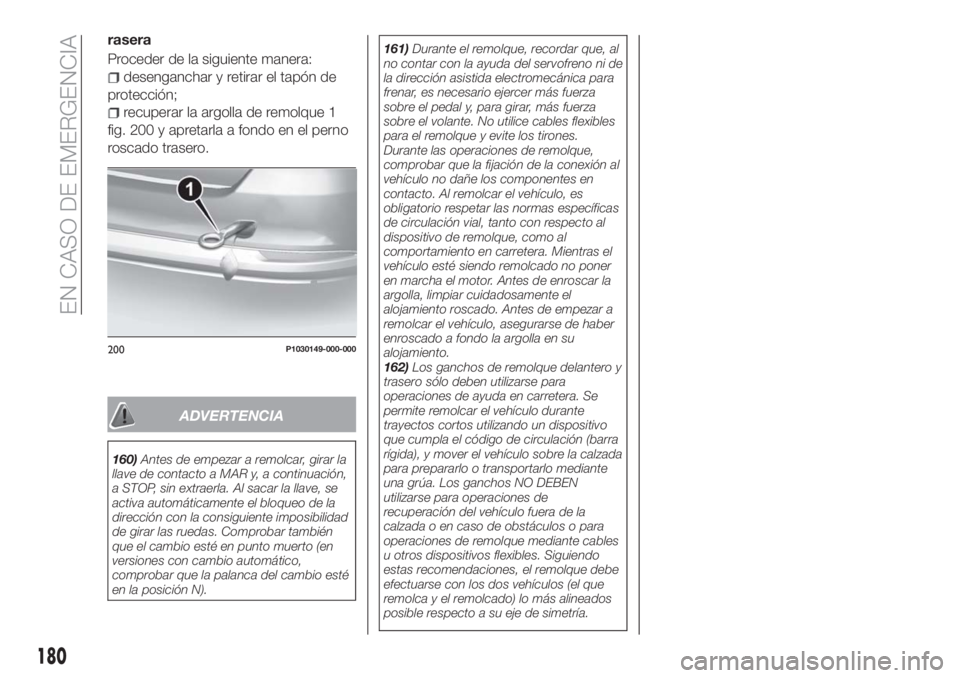

rasera
Proceder de la siguiente manera:
desenganchar y retirar el tapón de
protección;
recuperar la argolla de remolque 1
fig. 200 y apretarla a fondo en el perno
roscado trasero.
ADVERTENCIA
160)Antes de empezar a remolcar, girar la
llave de contacto a MAR y, a continuación,
a STOP, sin extraerla. Al sacar la llave, se
activa automáticamente el bloqueo de la
dirección con la consiguiente imposibilidad
de girar las ruedas. Comprobar también
que el cambio esté en punto muerto (en
versiones con cambio automático,
comprobar que la palanca del cambio esté
en la posición N).161)Durante el remolque, recordar que, al
no contar con la ayuda del servofreno ni de
la dirección asistida electromecánica para
frenar, es necesario ejercer más fuerza
sobre el pedal y, para girar, más fuerza
sobre el volante. No utilice cables flexibles
para el remolque y evite los tirones.
Durante las operaciones de remolque,
comprobar que la fijación de la conexión al
vehículo no dañe los componentes en
contacto. Al remolcar el vehículo, es
obligatorio respetar las normas específicas
de circulación vial, tanto con respecto al
dispositivo de remolque, como al
comportamiento en carretera. Mientras el
vehículo esté siendo remolcado no poner
en marcha el motor. Antes de enroscar la
argolla, limpiar cuidadosamente el
alojamiento roscado. Antes de empezar a
remolcar el vehículo, asegurarse de haber
enroscado a fondo la argolla en su
alojamiento.
162)Los ganchos de remolque delantero y
trasero sólo deben utilizarse para
operaciones de ayuda en carretera. Se
permite remolcar el vehículo durante
trayectos cortos utilizando un dispositivo
que cumpla el código de circulación (barra
rígida), y mover el vehículo sobre la calzada
para prepararlo o transportarlo mediante
una grúa. Los ganchos NO DEBEN
utilizarse para operaciones de
recuperación del vehículo fuera de la
calzada o en caso de obstáculos o para
operaciones de remolque mediante cables
u otros dispositivos flexibles. Siguiendo
estas recomendaciones, el remolque debe
efectuarse con los dos vehículos (el que
remolca y el remolcado) lo más alineados
posible respecto a su eje de simetría.
200P1030149-000-000
180
EN CASO DE EMERGENCIA

MANTENIMIENTO Y CUIDADO
Un correcto mantenimiento permite
conservar las prestaciones del vehículo,
contener los costes de funcionamiento
y proteger la eficiencia de los sistemas
de seguridad.
En este capítulo se explica cómo.MANTENIMIENTO PROGRAMADO .182
COMPARTIMENTO DEL MOTOR . .194
RECARGA DE LA BATERÍA......205
PROCEDIMIENTOS DE
MANTENIMIENTO...........206
ELEVACIÓN DEL VEHÍCULO.....210
RUEDAS Y NEUMÁTICOS......211
CARROCERÍA..............212
INTERIORES...............213
181

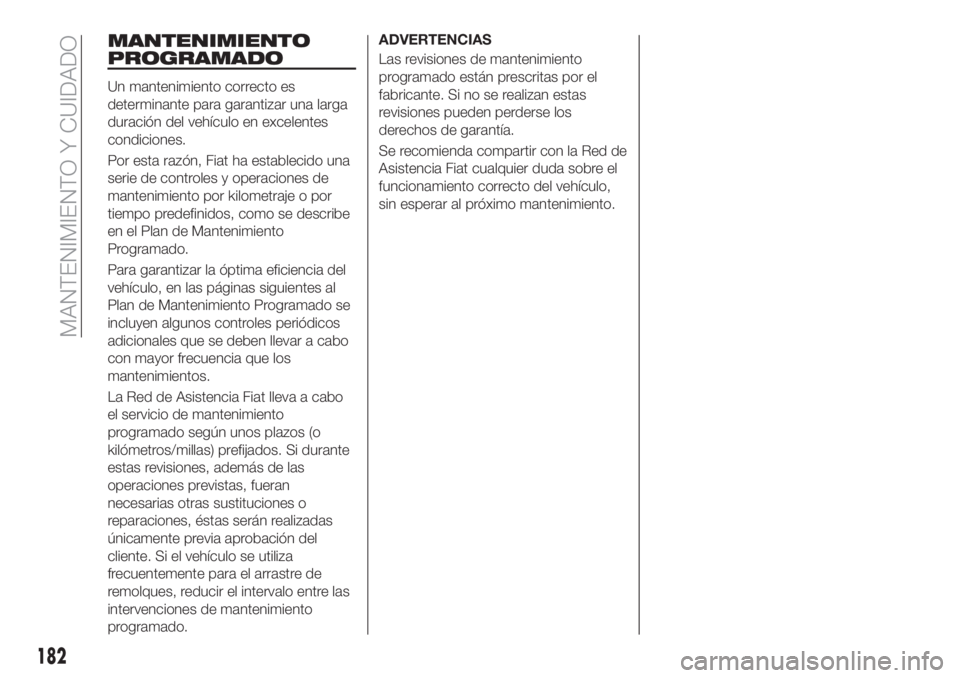

MANTENIMIENTO
PROGRAMADO
Un mantenimiento correcto es
determinante para garantizar una larga
duración del vehículo en excelentes
condiciones.
Por esta razón, Fiat ha establecido una
serie de controles y operaciones de
mantenimiento por kilometraje o por
tiempo predefinidos, como se describe
en el Plan de Mantenimiento
Programado.
Para garantizar la óptima eficiencia del
vehículo, en las páginas siguientes al
Plan de Mantenimiento Programado se
incluyen algunos controles periódicos
adicionales que se deben llevar a cabo
con mayor frecuencia que los
mantenimientos.
La Red de Asistencia Fiat lleva a cabo
el servicio de mantenimiento
programado según unos plazos (o
kilómetros/millas) prefijados. Si durante
estas revisiones, además de las
operaciones previstas, fueran
necesarias otras sustituciones o
reparaciones, éstas serán realizadas
únicamente previa aprobación del
cliente. Si el vehículo se utiliza
frecuentemente para el arrastre de
remolques, reducir el intervalo entre las
intervenciones de mantenimiento
programado.ADVERTENCIAS
Las revisiones de mantenimiento
programado están prescritas por el
fabricante. Si no se realizan estas
revisiones pueden perderse los
derechos de garantía.
Se recomienda compartir con la Red de
Asistencia Fiat cualquier duda sobre el
funcionamiento correcto del vehículo,
sin esperar al próximo mantenimiento.
182
MANTENIMIENTO Y CUIDADO

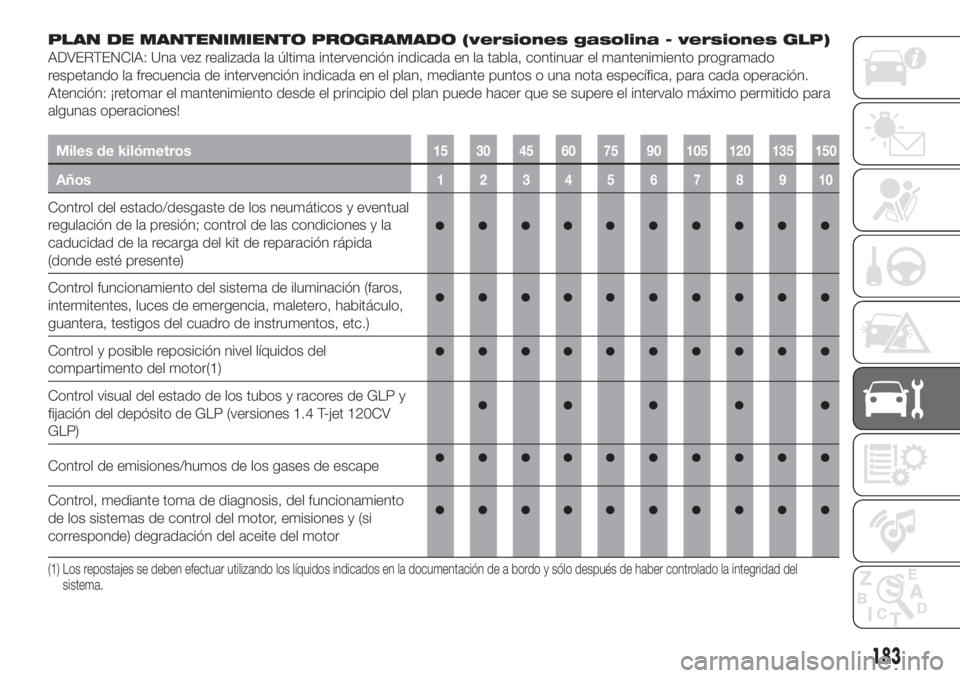

PLAN DE MANTENIMIENTO PROGRAMADO (versiones gasolina - versiones GLP)
ADVERTENCIA: Una vez realizada la última intervención indicada en la tabla, continuar el mantenimiento programado
respetando la frecuencia de intervención indicada en el plan, mediante puntos o una nota específica, para cada operación.
Atención: ¡retomar el mantenimiento desde el principio del plan puede hacer que se supere el intervalo máximo permitido para
algunas operaciones!
Miles de kilómetros15 30 45 60 75 90 105 120 135 150
Años12345678910
Control del estado/desgaste de los neumáticos y eventual
regulación de la presión; control de las condiciones y la
caducidad de la recarga del kit de reparación rápida
(donde esté presente)
Control funcionamiento del sistema de iluminación (faros,
intermitentes, luces de emergencia, maletero, habitáculo,
guantera, testigos del cuadro de instrumentos, etc.)
Control y posible reposición nivel líquidos del
compartimento del motor(1)
Control visual del estado de los tubos y racores de GLP y
fijación del depósito de GLP (versiones 1.4 T-jet 120CV
GLP)
Control de emisiones/humos de los gases de escape
Control, mediante toma de diagnosis, del funcionamiento
de los sistemas de control del motor, emisiones y (si
corresponde) degradación del aceite del motor
(1) Los repostajes se deben efectuar utilizando los líquidos indicados en la documentación de a bordo y sólo después de haber controlado la integridaddel
sistema.
183

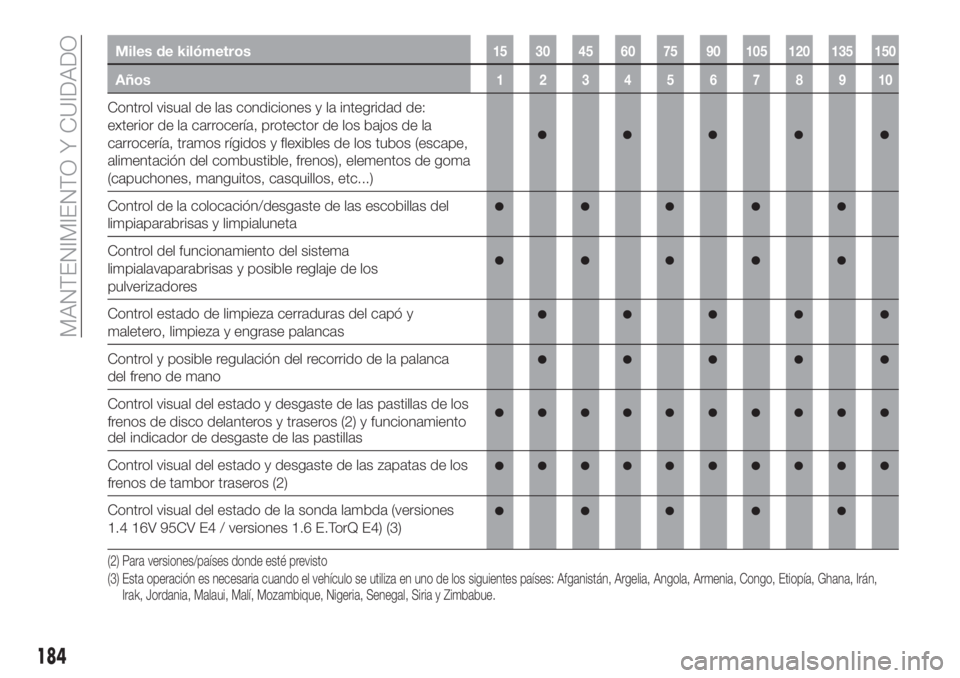

Miles de kilómetros15 30 45 60 75 90 105 120 135 150
Años12345678910
Control visual de las condiciones y la integridad de:
exterior de la carrocería, protector de los bajos de la
carrocería, tramos rígidos y flexibles de los tubos (escape,
alimentación del combustible, frenos), elementos de goma
(capuchones, manguitos, casquillos, etc...)
Control de la colocación/desgaste de las escobillas del
limpiaparabrisas y limpialuneta
Control del funcionamiento del sistema
limpialavaparabrisas y posible reglaje de los
pulverizadores
Control estado de limpieza cerraduras del capó y
maletero, limpieza y engrase palancas
Control y posible regulación del recorrido de la palanca
del freno de mano
Control visual del estado y desgaste de las pastillas de los
frenos de disco delanteros y traseros (2)
y funcionamiento
del indicador de desgaste de las pastillas
Control visual del estado y desgaste de las zapatas de los
frenos de tambor traseros (2)
Control visual del estado de la sonda lambda (versiones
1.4 16V 95CV E4 / versiones 1.6 E.TorQ E4) (3)
(2) Para versiones/países donde esté previsto
(3) Esta operación es necesaria cuando el vehículo se utiliza en uno de los siguientes países: Afganistán, Argelia, Angola, Armenia, Congo, Etiopía,Ghana, Irán,
Irak, Jordania, Malaui, Malí, Mozambique, Nigeria, Senegal, Siria y Zimbabue.
184
MANTENIMIENTO Y CUIDADO

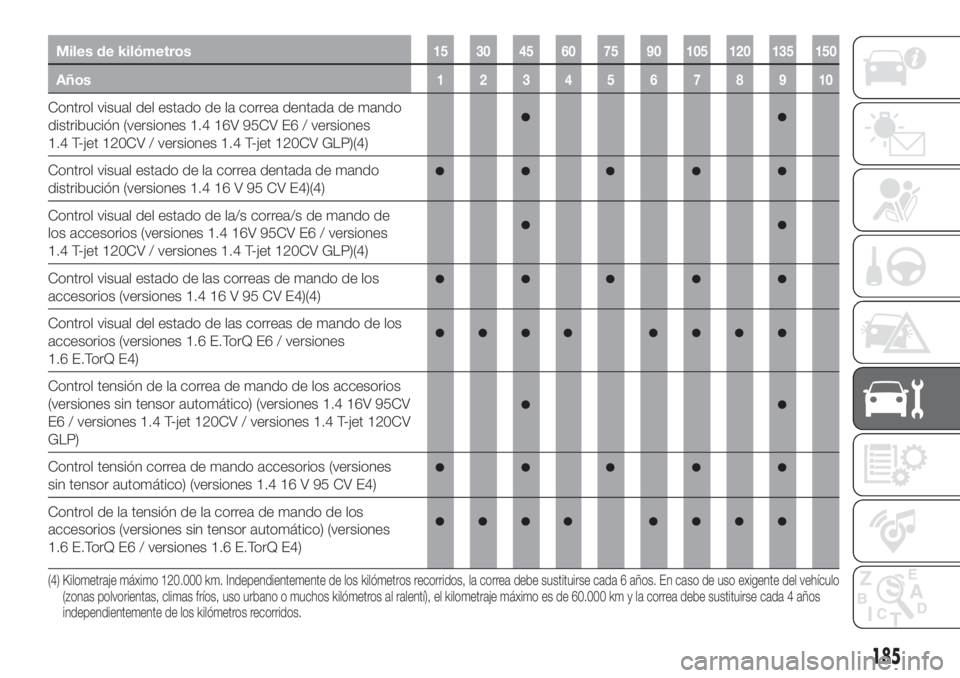

Miles de kilómetros15 30 45 60 75 90 105 120 135 150
Años12345678910
Control visual del estado de la correa dentada de mando
distribución (versiones 1.4 16V 95CV E6 / versiones
1.4 T-jet 120CV / versiones 1.4 T-jet 120CV GLP)(4)
Control visual estado de la correa dentada de mando
distribución (versiones 1.4 16 V 95 CV E4)(4)
Control visual del estado de la/s correa/s de mando de
los accesorios (versiones 1.4 16V 95CV E6 / versiones
1.4 T-jet 120CV / versiones 1.4 T-jet 120CV GLP)(4)
Control visual estado de las correas de mando de los
accesorios (versiones 1.4 16 V 95 CV E4)(4)
Control visual del estado de las correas de mando de los
accesorios (versiones 1.6 E.TorQ E6 / versiones
1.6 E.TorQ E4)
Control tensión de la correa de mando de los accesorios
(versiones sin tensor automático) (versiones 1.4 16V 95CV
E6 / versiones 1.4 T-jet 120CV / versiones 1.4 T-jet 120CV
GLP)
Control tensión correa de mando accesorios (versiones
sin tensor automático) (versiones 1.4 16 V 95 CV E4)
Control de la tensión de la correa de mando de los
accesorios (versiones sin tensor automático) (versiones
1.6 E.TorQ E6 / versiones 1.6 E.TorQ E4)
(4) Kilometraje máximo 120.000 km. Independientemente de los kilómetros recorridos, la correa debe sustituirse cada 6 años. En caso de uso exigente del vehículo
(zonas polvorientas, climas fríos, uso urbano o muchos kilómetros al ralentí), el kilometraje máximo es de 60.000 km y la correa debe sustituirse cada4 años
independientemente de los kilómetros recorridos.
185

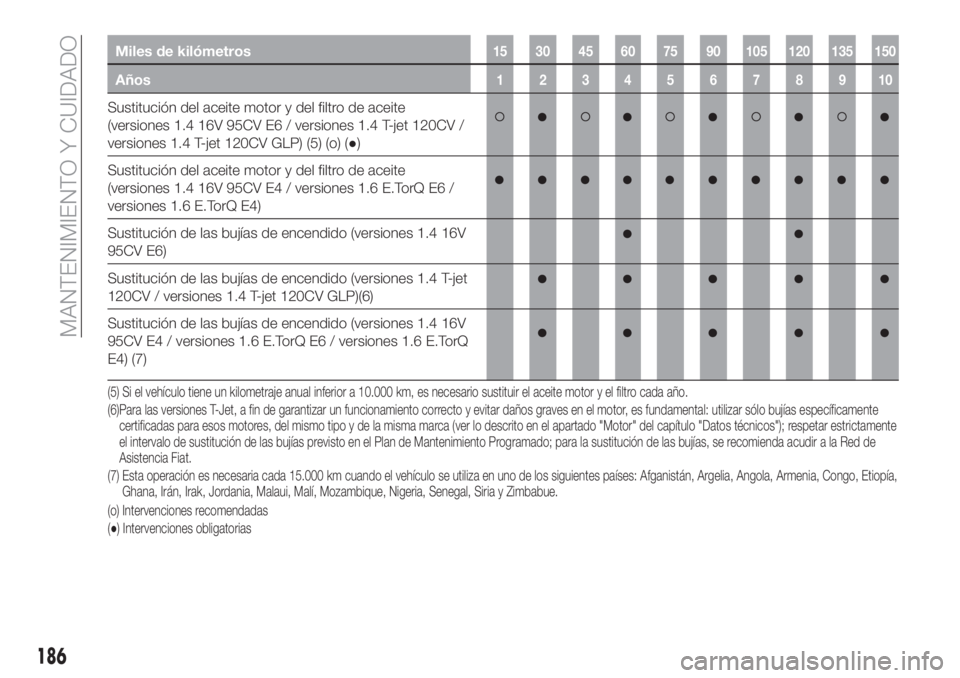

Miles de kilómetros15 30 45 60 75 90 105 120 135 150
Años12345678910
Sustitución del aceite motor y del filtro de aceite
(versiones 1.4 16V 95CV E6 / versiones 1.4 T-jet 120CV /
versiones 1.4 T-jet 120CV GLP) (5) (o) (●)
Sustitución del aceite motor y del filtro de aceite
(versiones 1.4 16V 95CV E4 / versiones 1.6 E.TorQ E6 /
versiones 1.6 E.TorQ E4)
Sustitución de las bujías de encendido (versiones 1.4 16V
95CV E6)
Sustitución de las bujías de encendido (versiones 1.4 T-jet
120CV / versiones 1.4 T-jet 120CV GLP)(6)
Sustitución de las bujías de encendido (versiones 1.4 16V
95CV E4 / versiones 1.6 E.TorQ E6 / versiones 1.6 E.TorQ
E4) (7)
(5) Si el vehículo tiene un kilometraje anual inferior a 10.000 km, es necesario sustituir el aceite motor y el filtro cada año.
(o) Intervenciones recomendadas
(●) Intervenciones obligatorias (6)Para las versiones T-Jet, a fin de garantizar un funcionamiento correcto y evitar daños graves en el motor, es fundamental: utilizar sólo bujías específicamente
certificadas para esos motores, del mismo tipo y de la misma marca (ver lo descrito en el apartado "Motor" del capítulo "Datos técnicos"); respetar estrictamente
el intervalo de sustitución de las bujías previsto en el Plan de Mantenimiento Programado; para la sustitución de las bujías, se recomienda acudir a laRed de
Asistencia Fiat.
(7) Esta operación es necesaria cada 15.000 km cuando el vehículo se utiliza en uno de los siguientes países: Afganistán, Argelia, Angola, Armenia, Congo, Etiopía,
Ghana, Irán, Irak, Jordania, Malaui, Malí, Mozambique, Nigeria, Senegal, Siria y Zimbabue.
186
MANTENIMIENTO Y CUIDADO

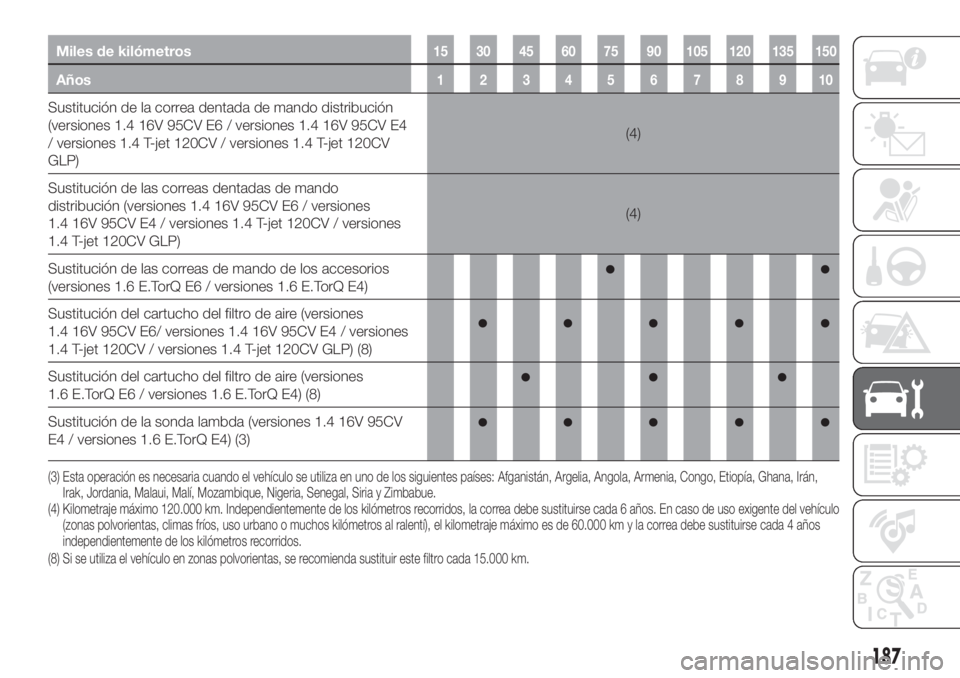

Miles de kilómetros15 30 45 60 75 90 105 120 135 150
Años12345678910
Sustitución de la correa dentada de mando distribución
(versiones 1.4 16V 95CV E6 / versiones 1.4 16V 95CV E4
/ versiones 1.4 T-jet 120CV / versiones 1.4 T-jet 120CV
GLP)(4)
Sustitución de las correas dentadas de mando
distribución (versiones 1.4 16V 95CV E6 / versiones
1.4 16V 95CV E4 / versiones 1.4 T-jet 120CV / versiones
1.4 T-jet 120CV GLP)(4)
Sustitución de las correas de mando de los accesorios
(versiones 1.6 E.TorQ E6 / versiones 1.6 E.TorQ E4)
Sustitución del cartucho del filtro de aire (versiones
1.4 16V 95CV E6/ versiones 1.4 16V 95CV E4 / versiones
1.4 T-jet 120CV / versiones 1.4 T-jet 120CV GLP) (8)
Sustitución del cartucho del filtro de aire (versiones
1.6 E.TorQ E6 / versiones 1.6 E.TorQ E4) (8)
Sustitución de la sonda lambda (versiones 1.4 16V 95CV
E4 / versiones 1.6 E.TorQ E4) (3)
(4) Kilometraje máximo 120.000 km. Independientemente de los kilómetros recorridos, la correa debe sustituirse cada 6 años. En caso de uso exigente del vehículo
(zonas polvorientas, climas fríos, uso urbano o muchos kilómetros al ralentí), el kilometraje máximo es de 60.000 km y la correa debe sustituirse cada4 años
independientemente de los kilómetros recorridos.
(8) Si se utiliza el vehículo en zonas polvorientas, se recomienda sustituir este filtro cada 15.000 km. (3) Esta operación es necesaria cuando el vehículo se utiliza en uno de los siguientes países: Afganistán, Argelia, Angola, Armenia, Congo, Etiopía,Ghana, Irán,
Irak, Jordania, Malaui, Malí, Mozambique, Nigeria, Senegal, Siria y Zimbabue.
187

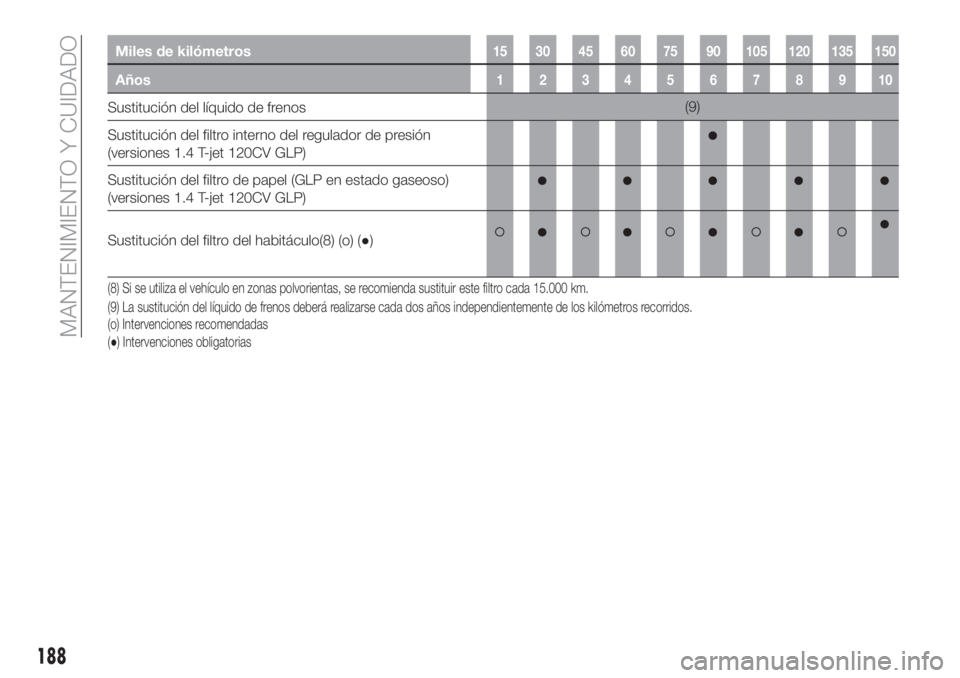

Miles de kilómetros15 30 45 60 75 90 105 120 135 150
Años12345678910
Sustitución del líquido de frenos(9)
Sustitución del filtro interno del regulador de presión
(versiones 1.4 T-jet 120CV GLP)
Sustitución del filtro de papel (GLP en estado gaseoso)
(versiones 1.4 T-jet 120CV GLP)
Sustitución del filtro del habitáculo(8) (o) (●)
(9) La sustitución del líquido de frenos deberá realizarse cada dos años independientemente de los kilómetros recorridos. (8) Si se utiliza el vehículo en zonas polvorientas, se recomienda sustituir este filtro cada 15.000 km.
(o) Intervenciones recomendadas
(●) Intervenciones obligatorias
188
MANTENIMIENTO Y CUIDADO
