FIAT TIPO 5DOORS STATION WAGON 2018 Manual de Empleo y Cuidado (in Spanish)

PLAN DE MANTENIMIENTO PROGRAMADO (versiones Diésel)
ADVERTENCIA: Una vez realizada la última intervención indicada en la tabla, continuar el mantenimiento programado
respetando la frecuencia de intervención indicada en el plan, mediante puntos o una nota específica, para cada operación.
Atención: ¡retomar el mantenimiento desde el principio del plan puede hacer que se supere el intervalo máximo permitido para
algunas operaciones!
Miles de kilómetros20 40 60 80 100 120 140 160 180 200
Años12345678910
Control del estado/desgaste de los neumáticos y eventual
regulación de la presión; control de las condiciones y la
caducidad de la recarga del kit de reparación rápida
(donde esté presente)
Control funcionamiento del sistema de iluminación (faros,
intermitentes, luces de emergencia, maletero, habitáculo,
guantera, testigos del cuadro de instrumentos, etc.)
Control y posible reposición nivel líquidos del
compartimento del motor(1)
Control de emisiones/humos de los gases de escape
Control, mediante toma de diagnosis, del funcionamiento
de los sistemas de control del motor, emisiones y (si
corresponde) degradación del aceite del motor
Control visual de las condiciones y la integridad de:
exterior de la carrocería, protector de los bajos de la
carrocería, tramos rígidos y flexibles de los tubos (escape,
alimentación del combustible, frenos), elementos de goma
(capuchones, manguitos, casquillos, etc...)
(1) Los repostajes se deben efectuar utilizando los líquidos indicados en la documentación de a bordo y sólo después de haber controlado la integridaddel
sistema.
189

Miles de kilómetros20 40 60 80 100 120 140 160 180 200
Años12345678910
Control de la colocación/desgaste de las escobillas del
limpiaparabrisas y limpialuneta
Control del funcionamiento del sistema
limpialavaparabrisas y posible reglaje de los pulverizadores
Control estado de limpieza cerraduras del capó y
maletero, limpieza y engrase palancas
Control y posible regulación del recorrido de la palanca del
freno de mano
Control visual del estado y desgaste de las pastillas de los
frenos de disco delanteros y traseros (2)
e integridad del
indicador de desgaste de las pastillas
Control visual del estado y desgaste de las zapatas de los
frenos de tambor traseros (2)
Control visual del estado de la correa dentada de mando
distribución (versiones 1.6 Multijet 120CV / 115CV)(3)
Control visual del estado de la/s correa/s de mando
accesorios(3)
Control de tensado de la correa de mando accesorios
(versiones sin tensor automático)
(2) Para versiones/países donde esté previsto
(3) Kilometraje máximo 120.000 km. Independientemente de los kilómetros recorridos, la correa debe sustituirse cada 6 años. En caso de uso exigente del vehículo
(zonas polvorientas, climas fríos, uso urbano o muchos kilómetros al ralentí), el kilometraje máximo es de 60.000 km y la correa debe sustituirse cada4 años
independientemente de los kilómetros recorridos.
190
MANTENIMIENTO Y CUIDADO

Miles de kilómetros20 40 60 80 100 120 140 160 180 200
Años12345678910
Control y posible reposición del nivel de aceite del
actuador electrohidráulico (versiones 1.6 Multijet 120CV
con cambio automático de doble embrague / 115CV con
cambio de doble embrague) (4)
Sustitución del aceite motor y filtro de aceite (versiones
con DPF)(5)
Sustitución de la correa dentada de mando distribución
(versiones 1.6 Multijet 120CV / 115CV)(3)
Sustitución de la/s correa/s de mando de los accesorios(3)
Sustitución del cartucho del filtro de combustible
(versiones 1.3 Multijet 95CV)(6)
Sustitución del cartucho del filtro de combustible
(versiones 1.6 Multijet 120CV / 115CV)(6)
Sustitución del cartucho del filtro de aire(7)
(4) Control a realizar cada año para vehículos en circulación en países con condiciones climáticas especialmente duras (climas fríos).
(5) El intervalo efectivo de sustitución del aceite y filtro de aceite motor depende de las condiciones de empleo del vehículo y es indicado por el testigo o con un
mensaje (si previsto) en el tablero de instrumentos. En cualquier caso, no debe superar los 2 años. En el caso de que el vehículo se use principalmente en
recurridos urbanos es necesario sustituir el aceite del motor y filtro cada año. (3) Kilometraje máximo 120.000 km. Independientemente de los kilómetros recorridos, la correa debe sustituirse cada 6 años. En caso de uso exigente del vehículo
(zonas polvorientas, climas fríos, uso urbano o muchos kilómetros al ralentí), el kilometraje máximo es de 60.000 km y la correa debe sustituirse cada4 años
independientemente de los kilómetros recorridos.
(6) En caso de alimentación del vehículo con combustible de calidad inferior a la Especificación Europea prevista, se recomienda la sustitución de este filtro cada
20.000 km
(7) Si se utiliza el vehículo en zonas polvorientas, se recomienda sustituir el filtro cada 20.000 km.
191

Miles de kilómetros20 40 60 80 100 120 140 160 180 200
Años12345678910
Sustitución del líquido de frenos(8)
Sustitución del filtro del habitáculo(7) (o) (●)
(8) La sustitución del líquido de frenos deberá realizarse cada dos años independientemente de los kilómetros recorridos. (7) Si se utiliza el vehículo en zonas polvorientas, se recomienda sustituir el filtro cada 20.000 km.
(o) Intervenciones recomendadas
(●) Intervenciones obligatorias
192
MANTENIMIENTO Y CUIDADO

CONTROLES
PERIÓDICOS
Cada1000km o antes de largos viajes
comprobar y, si es preciso, restablecer:
el nivel del líquido de refrigeración
motor;
el nivel del líquido de frenos;
el nivel del líquido lavacristales;
la presión y el estado de los
neumáticos;
el funcionamiento del sistema de
iluminación (faros, intermitentes, luces
de emergencia, etc.);
el funcionamiento del sistema
limpia/lavaparabrisas y la
posición/desgaste escobillas
limpiaparabrisas.
Cada3000km comprobar y, si es
necesario, restablecer: el nivel de aceite
motor.
EMPLEO EXIGENTE DEL
VEHÍCULO
En caso de que el vehículo se utilice
sobre todo en una de las siguientes
condiciones:
carreteras polvorientas;
trayectos cortos (menos de 7-8 km)
y repetidos con temperaturas exteriores
bajo cero;
motor que gira con frecuencia al
ralentí o conducción de largas
distancias a baja velocidad o bien en
caso de inactividad prolongada;es preciso realizar las siguientes
comprobaciones con más frecuencia
de lo indicado en el Plan de
Mantenimiento Programado:
control estado y desgaste pastillas
frenos de disco delanteros;
control estado de limpieza
cerraduras capó y maletero, limpieza y
engrase mecanismos de palanca;
control visual del estado de: motor,
cambio, transmisión, tramos rígidos y
flexibles de los tubos (escape/
alimentación combustible/frenos),
elementos de goma (capuchones/
manguitos/casquillos/etc.);
control estado de carga y nivel
líquido batería (electrólito);
control visual estado de las correas
de mando accesorios;
control y, si es necesario, sustitución
del aceite motor y del filtro de aceite;
control y, si es necesario, sustitución
del filtro antipolen;
control y, si es necesario, sustitución
del filtro de aire.
193

COMPARTIMENTO DEL MOTOR
COMPROBACIÓN DE LOS NIVELES
163) 164)
71)
Versión 1.4 16V 95CV E6
1. Líquido de frenos 2. Batería 3. Líquido lavaparabrisas/lavaluneta 4. Líquido de refrigeración del motor
5. Varilla de control del nivel de aceite del motor 6. Tapón/Llenado del aceite del motor
20109026J0001EM
194
MANTENIMIENTO Y CUIDADO

Versión 1.4 16V 95CV E4
1. Líquido de frenos 2. Batería 3. Líquido lavaparabrisas/lavaluneta 4. Líquido de refrigeración del motor
5. Varilla de control del nivel de aceite del motor 6. Tapón/Llenado del aceite del motor
202P09026J002
195

Versión 1.4 T-Jet 120CV
1. Líquido de frenos 2. Batería 3. Líquido lavaparabrisas/lavaluneta 4. Líquido de refrigeración del motor
5. Varilla de control del nivel de aceite del motor 6. Tapón/Llenado del aceite del motor
203P1030198-000-000
196
MANTENIMIENTO Y CUIDADO

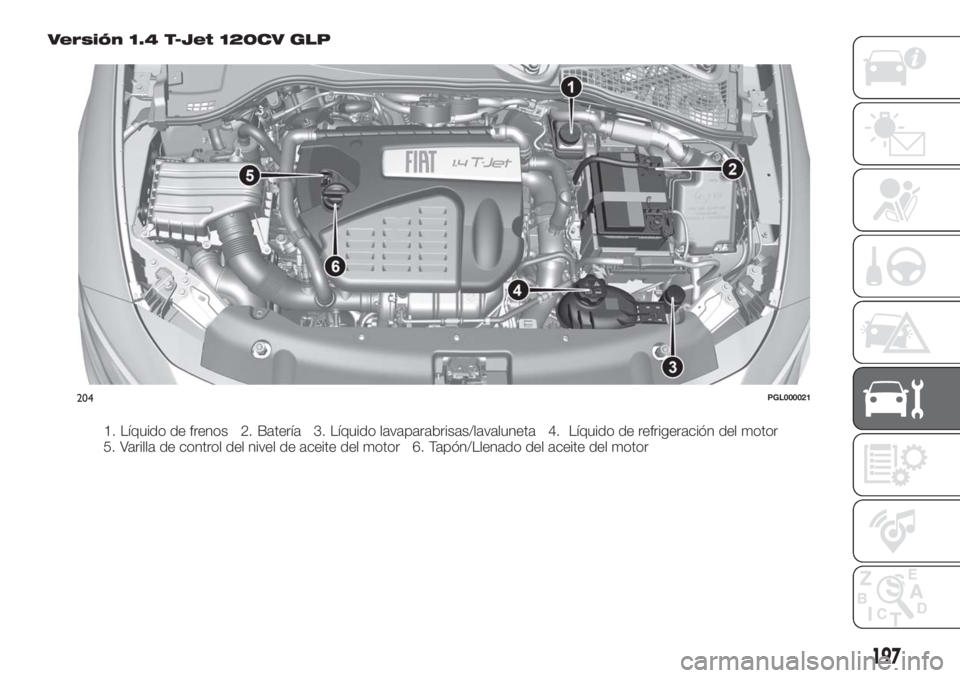

Versión 1.4 T-Jet 120CV GLP
1. Líquido de frenos 2. Batería 3. Líquido lavaparabrisas/lavaluneta 4. Líquido de refrigeración del motor
5. Varilla de control del nivel de aceite del motor 6. Tapón/Llenado del aceite del motor
204PGL000021
197

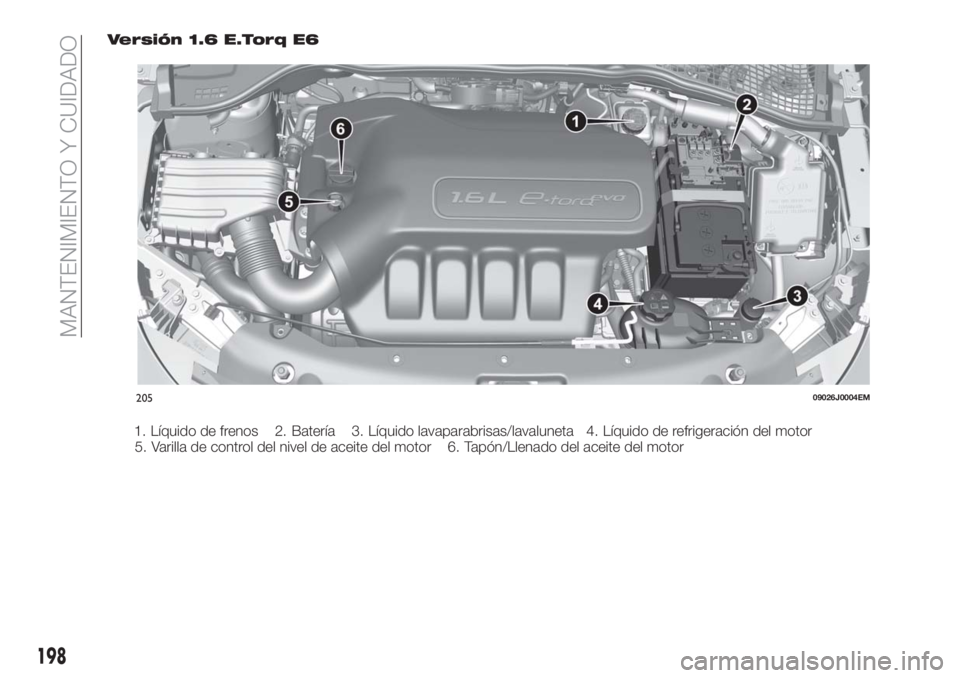

Versión 1.6 E.Torq E6
1. Líquido de frenos 2. Batería 3. Líquido lavaparabrisas/lavaluneta 4. Líquido de refrigeración del motor
5. Varilla de control del nivel de aceite del motor 6. Tapón/Llenado del aceite del motor
20509026J0004EM
198
