FIAT TIPO 5DOORS STATION WAGON 2018 Manual de Empleo y Cuidado (in Spanish)

Versiones 1.3 Multijet 95 CV1.6 Multijet 120CV /
1.6 Multijet 120CV ECO1.6 Multijet 115CV /
1.6 Multijet 115CV ECO(*)
Código tipo 55266963 55260384 55260384
Ciclo Diesel Diesel Diesel
Número y posición de cilindros 4 en línea 4 en línea 4 en línea
Diámetro y carrera de pistones (mm) 69,6 x 82 79,5 x 80.5 79,5 x 80.5
Cilindrada total (cm³) 1248 1598 1598
Relación de compresión 16,8:1 16,5:1 16,5: 1
Potencia máxima (CE) (kW) 70 88 84,4
régimen correspondiente (rpm) 3750 3750 3750
Par máximo (CE) (Nm) 200 320 320
régimen correspondiente (rpm) 1500 1750 1750
CombustibleGasóleo para automoción
(Norma europea EN 590)Gasóleo para automoción
(Norma europea EN 590)Gasóleo para automoción
(Norma europea EN 590)
(*) Versiones para países específicos
ADVERTENCIA
186)Las modificaciones o reparaciones en el sistema de alimentación realizadas incorrectamente y sin tener en cuenta las características
técnicas de la instalación, pueden causar anomalías en el funcionamiento y riesgos de incendio.
219

RUEDAS
NEUMÁTICOS PARA LA
NIEVE
187)
Utilizar neumáticos para la nieve de las
mismas dimensiones que los
neumáticos de serie.
La Red de Asistencia Fiat está a
disposición de los clientes para
recomendarles el tipo de neumático
adecuado para cada destino de uso.
Por lo que se refiere al tipo de
neumático para la nieve que se debe
utilizar, a la presión de infladoyalas
características correspondientes, seguir
escrupulosamente lo descrito en este
capítulo.
Las características invernales de estos
neumáticos se reducen notablemente
cuando la profundidad de la banda de
rodadura es inferior a 4 mm. En este
caso, es necesario sustituirlos.
Las características específicas de los
neumáticos para la nieve hacen que, en
condiciones climáticas normales o en
caso de recorridos largos en
autopistas, sus prestaciones sean
inferiores respecto a las de los
neumáticos de serie.Por lo tanto, es necesario limitar su uso
a las prestaciones para las cuales han
sido homologados; en cualquier caso,
respetar las normativas locales
específicas sobre el uso de los
neumáticos de invierno.
Montar neumáticos iguales en las
cuatro ruedas (de la misma marca y
perfil) para garantizar una mayor
seguridad durante la marcha, en los
frenados y una buena maniobrabilidad.
Se recuerda que no es conveniente
invertir el sentido de rotación de los
neumáticos.
220
DATOS TÉCNICOS

LLANTAS Y NEUMÁTICOS EN DOTACIÓN
188)
Llantas de aleación o de acero estampado. Neumáticos Tubeless de carcasa radial.
En el permiso de circulación figuran todos los neumáticos homologados.
ADVERTENCIA En caso de discrepancias entre el "Manual de Empleo y Cuidado" y el "Permiso de circulación", tener en
cuenta sólo lo que indique este último. Por seguridad de marcha es indispensable que el vehículo monte neumáticos de la
misma marca y del mismo tipo en todas las ruedas.
ADVERTENCIA Con neumáticos Tubeless no utilizar cámaras de aire.
Versiones Llantas Neumáticos en dotación Rueda de repuesto(*)
1.4 16V 95CV /
1.3 Multijet 95CV6J X 15 H2 ET38 195/65 R15 91H 195/65 R15 91H
6,5J X 16 H2 ET39
205/55 R16 91H(**)205/55 R16 91H
7J X 17 H2 ET41
225/45 R17 91V
(**)205/55 R16 91H
189)
1.4 T-jet 120CV /
1.6 E.TorQ6J X 15 H2 ET38
(***)195/65 R15 91H(***)195/65 R15 91H(***)
6,5J X 16 H2 ET39
205/55 R16 91H(**)205/55 R16 91H
7J X 17 H2 ET41
225/45 R17 91V
(**)205/55 R16 91H
189)
7,5J X 18 H2 ET44
225/40 R18 92W XL GoodYear(****)205/55 R16 91H
189)
(*) En las versiones TIPO 5DOOR, se puede solicitar una rueda de emergencia de 135/70 R16 como alternativa a la rueda de repuesto.
(**) En las versiones/países donde está previsto, están disponibles como opcionales neumáticos con el mismo tamaño M+S Goodyear Vector 4Seasons Gen-2 o
equivalentes
(***) Para versiones TIPO 5DOOR
(****) Para versiones/países donde esté previsto. Como alternativa pueden utilizarse neumáticos capaces de garantizar prestaciones equivalentes.
221

Versiones Llantas Neumáticos en dotación Rueda de repuesto(*)
1.4 T-jet 120CV
GLP6,5J X 16 H2 ET39
205/55 R16 91H
(**)—
7J X 17 H2 ET41
225/45 R17 91V
(**)—
7,5J X 18 H2 ET44
225/40 R18 92W XL GoodYear
(****)—
1.6 Multijet
120CV /
1.6 Multijet
115CV
(*****)
6J X 15 H2 ET38 195/65 R15 91H 195/65 R15 91H
6,5J X 16 H2 ET39
205/55 R16 91H
(**)205/55 R16 91H
7J X 17 H2 ET41
225/45 R17 91V
(**)205/55 R16 91H
189)
7,5J X 18 H2 ET44
225/40 R18 92W XL GoodYear(****)205/55 R16 91H
189)
1.6 Multijet
120CV ECO /
1.6 Multijet
115CV ECO
(*****)
6,5J X 16 H2 ET39205/55 R16 91H Goodyear
EfficientGrip Performance(**) (****)205/55 R16 91H Goodyear
EfficientGrip Performance(****)
(*) En las versiones TIPO 5DOOR, se puede solicitar una rueda de emergencia de 135/70 R16 como alternativa a la rueda de repuesto.
(**) En las versiones/países donde está previsto, están disponibles como opcionales neumáticos con el mismo tamaño M+S Goodyear Vector 4Seasons Gen-2 o
equivalentes
(****) Para versiones/países donde esté previsto. Como alternativa pueden utilizarse neumáticos capaces de garantizar prestaciones equivalentes.
(*****) Versiones para mercados específicos
NOTA En las versiones equipadas con neumáticos 195/65 R15 y 205/55 R16 pueden montarse cadenas para la nieve más
finas que sobresalgan un máximo de 9 mm del perfil del neumático.
NOTA En las versiones equipadas con neumáticos 225/45 R17 se pueden montar cadenas para la nieve más finas que
sobresalgan un máximo de 7 mm del perfil del neumático.
NOTA El neumático 225/40 R18 92W XL no se puede utilizar con cadenas.
222
DATOS TÉCNICOS

PRESIÓN DE INFLADO EN FRÍO (bar)
Con el neumático caliente el valor de la presión debe ser + 0,3 bar con respecto al valor indicado. Vuelva a controlar el correcto
valor con neumático frío.
Si es necesario levantar el vehículo consultar el apartado "Elevación del vehículo" en el capítulo "En caso de emergencia".
Versión TIPO 5DOOR
Versiones NeumáticosEn vacío y a media carga A plena carga
Rueda de
repuestoRueda de
repuesto(**)Delantero Trasero Delantero Trasero
1.4 16v
95 CV195 / 65 R15
2,2 2,1 2,6 2,5
(*)
4,2 205 / 55 R16
225 / 45 R17
1.4 T-jet
120CV /
1.6 E.TorQ /
1.3 Multijet
95CV195 / 65 R15
2,3 2,1 2,6 2,5 205 / 55 R16
225 / 45 R17
225/
40 R18 92W
XL
GoodYear
(***)
(****)2,5 2,2 2,5 2,5 3,5
(**) Donde esté presente (*) En caso de uso de emergencia de la rueda de repuesto, comprobar su presión y, si es necesario, ajustarla de acuerdo con los valores prescritos para el
neumático del eje en el que se utilizará.
(***) Para versiones/países donde esté previsto. Como alternativa pueden utilizarse neumáticos capaces de garantizar prestaciones equivalentes.
(****) Versiones 1.4 T-jet 120CV / Versiones 1.6 E.TorQ
223

Versiones NeumáticosEn vacío y a media carga A plena carga
Rueda de
repuestoRueda de
repuesto(**)Delantero Trasero Delantero Trasero
1.4 T-jet
120CV GLP205 / 55 R16
2,3 2,1 2,6
2,5 — — 225 / 45 R17
225/
40 R18 92W
XL GoodYear
(***)
2,5 2,2 2,5
1.6 Multijet
120CV /
1.6 Multijet
115CV
(*****)
195 / 65 R15
2,4 2,1 2,6 2,5
(*)
4,2 205 / 55 R16
225 / 45 R17
225/
40 R18 92W
XL GoodYear(***)
2,5 2,2 2,5 2,5 3,5
1.6 Multijet
120CV ECO /
1.6 Multijet
115CV ECO
(*****)
205/
55R16 91H
Goodyear
EfficientGrip
Performance
(***)
2,8 2,5 2,6 2,5(*)
(**) Donde esté presente
(***) Para versiones/países donde esté previsto. Como alternativa pueden utilizarse neumáticos capaces de garantizar prestaciones equivalentes.
(*****) Versiones para países específicos (*) En caso de uso de emergencia de la rueda de repuesto, comprobar su presión y, si es necesario, ajustarla de acuerdo con los valores prescritos para el
neumático del eje en el que se utilizará.
224
DATOS TÉCNICOS

Versión TIPO STATION WAGON
Versiones NeumáticosEn vacío y a media carga A plena carga
Rueda de
repuesto
Delantero Trasero Delantero Trasero
1.4 16V 95CV /
1.3 Multijet
95CV195 / 65 R15
2,3 2,3
2,5 2,7
(*)
205 / 55 R16
225 / 45 R17 2,3 2,2
1.4 T-jet 120CV
/ 1.6 E.TorQ205 / 55 R16 2,3 2,3
225 / 45 R17 2,3 2,2
225/
40 R18 92W XL
GoodYear
(**)2,5 2,2 2,5 2,5 3,5
1.4 T-jet 120CV
GLP205 / 55 R16 2,3 2,3
2,52,7
— 225 / 45 R17 2,3
2,2 225/
40 R18 92W XL
GoodYear
(**)2,5 2,5
1.6 Multijet
120CV /
1.6 Multijet
115CV
(***)
195 / 65 R15 2,4 2,1 2,6 2,5
(*)205 / 55 R16 2,5 2,3
2,52,7
225 / 45 R17 2,4
2,2 225/
40 R18 92W XL
GoodYear
(**)2,5 2,5 3,5
(*) En caso de uso de emergencia de la rueda de repuesto, comprobar su presión y, si es necesario, ajustarla de acuerdo con los valores prescritos para el
neumático del eje en el que se utilizará.
(**) Para versiones/países donde esté previsto. Como alternativa pueden utilizarse neumáticos capaces de garantizar prestaciones equivalentes.
(***) Versiones para mercados específicos
225

Versiones NeumáticosEn vacío y a media carga A plena carga
Rueda de
repuesto
Delantero Trasero Delantero Trasero
1.6 Multijet
120CV ECO /
1.6 Multijet
115CV ECO
(***)
205/55R16 91H
Goodyear
EfficientGrip
Performance
(**)
2,8 2,5 2,5 2,7(*)
(***) Versiones para mercados específicos (**) Para versiones/países donde esté previsto. Como alternativa pueden utilizarse neumáticos capaces de garantizar prestaciones equivalentes. (*) En caso de uso de emergencia de la rueda de repuesto, comprobar su presión y, si es necesario, ajustarla de acuerdo con los valores prescritos para el
neumático del eje en el que se utilizará.
ADVERTENCIA
187)La velocidad máxima del neumático para la nieve con indicación "Q" no debe superar los 160 km/h, con indicación "T" no debe superar
los 190 km/h, con indicación "H" no debe superar los 210 km/h, siempre respetando las normas vigentes del Código de circulación.
188)En caso de que se utilicen neumáticos de invierno con un índice de velocidad inferior al indicado en el permiso de circulación, no
superar la velocidad máxima correspondiente al índice de velocidad utilizado.
226
DATOS TÉCNICOS
189)Si el vehículo está equipado con una rueda de repuesto cuyo tamaño es menor que el de las de serie (con neumáticos de 17” y 18” se
suministra una rueda de repuesto de 16”) o bien con una rueda de emergencia, se deben respetar las siguientes instrucciones. La rueda de
repuesto suministrada (para versiones/países donde esté previsto) es específica para este vehículo: no intentar montarla en otros modelos de
vehículo ni utilizar la rueda de repuesto de otros modelos en este vehículo. Dichas ruedas de galleta o de repuesto solo se deben usar en
caso de emergencia. Su uso debe reducirse al mínimo indispensable y la velocidad no debe superar los 80 km/h. En las ruedas de galleta o
de repuesto hay un adhesivo anaranjado que resume las advertencias principales sobre la utilización de las mismas y sus limitaciones de uso.
El adhesivo nunca se debe quitar o cubrir. El adhesivo contiene las indicaciones siguientes en cuatro idiomas: ¡Atención! ¡Sólo para uso
temporal! 80 km/h máx. Sustituir lo antes posible por una rueda de servicio estándar. No cubrir esta indicación". No montar nunca el
tapacubos en la rueda de galleta ni en la de repuesto. Tanto con la rueda de emergencia como con la de repuesto montada, las
características de conducción del vehículo se modifican. Evitar acelerar y frenar bruscamente, realizar maniobras bruscas y curvas a gran
velocidad. La rueda de recambio tiene una duración máxima de unos 3000 km, después de ese recorrido el neumático correspondiente debe
sustituirse por otro del mismo tipo. No montar un neumático estándar en una llanta prevista para utilizarse como rueda de recambio. Reparar
y volver a montar la rueda sustituida lo antes posible. No se permite el uso de dos ruedas de emergencia ni de repuesto o más al mismo
tiempo. No engrasar las roscas de los tornillos antes de montarlos: podrían desatornillarse de forma espontánea.

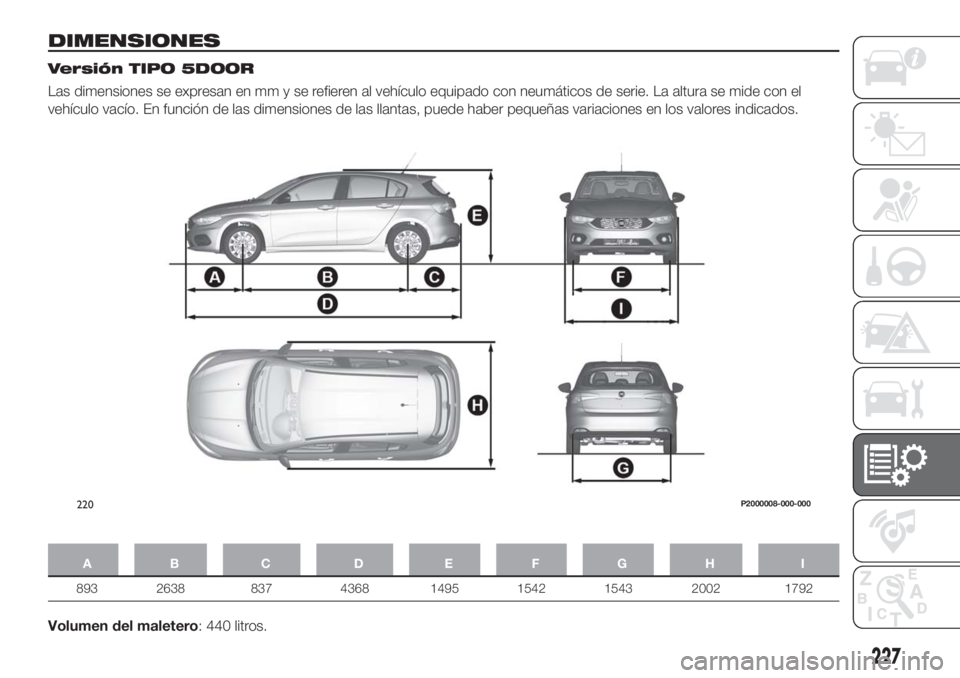

DIMENSIONES
Versión TIPO 5DOOR
Las dimensiones se expresan en mm y se refieren al vehículo equipado con neumáticos de serie. La altura se mide con el
vehículo vacío. En función de las dimensiones de las llantas, puede haber pequeñas variaciones en los valores indicados.
AB C D EFGH I
893 2638 837 4368 1495 1542 1543 2002 1792
Volumen del maletero: 440 litros.
220P2000008-000-000
227

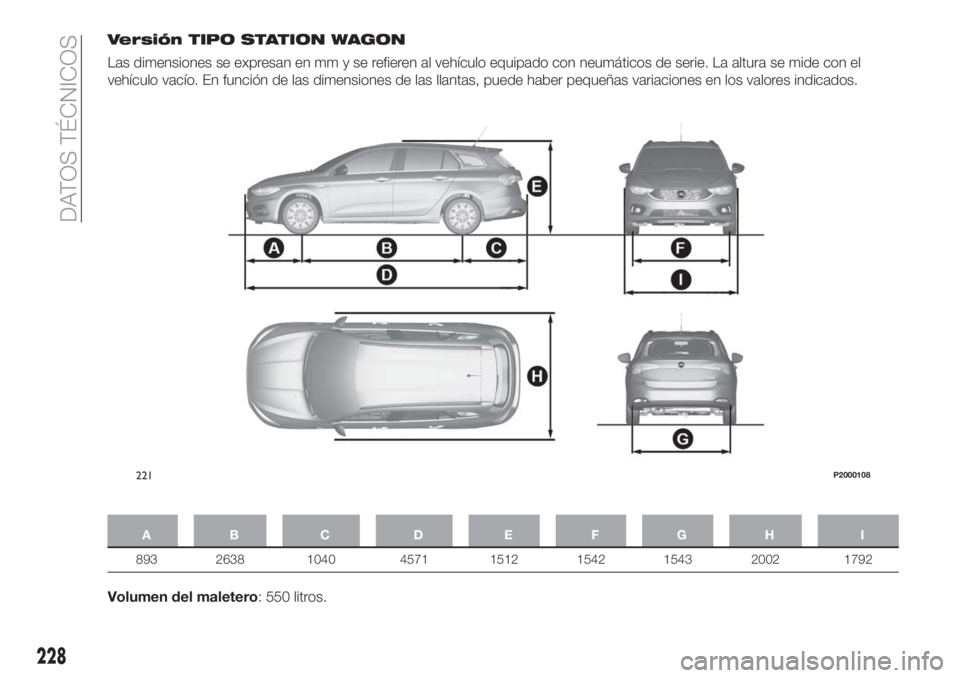

Versión TIPO STATION WAGON
Las dimensiones se expresan en mm y se refieren al vehículo equipado con neumáticos de serie. La altura se mide con el
vehículo vacío. En función de las dimensiones de las llantas, puede haber pequeñas variaciones en los valores indicados.
AB C D EFGH I
893 2638 1040 4571 1512 1542 1543 2002 1792
Volumen del maletero: 550 litros.
221P2000108
228
