CONSELHOS,
COMANDOS E
INFORMAÇÕES
GERAIS
SEGURANÇA
RODOVIÁRIA
Aprenda a utilizar as diversas funções
do sistema antes de começar a
conduzir.
Leia atentamente as instruções e as
modalidades de utilização do sistema
antes de começar a conduzir.
190) 191)
CONDIÇÕES DE
RECEPÇÃO
As condições de recepção variam
constantemente durante a condução. A
recepção pode ser perturbada devido à
presença de montanhas, edifícios ou
pontes, em particular quando se está
longe do transmissor da emissora
ouvida.
ATENÇÃO Durante a recepção de infor-
mações de trânsito, pode verificar-se
um aumento do volume relativamente à
reprodução normal.CUIDADOS E
MANUTENÇÃO
Observar as seguintes precauções de
modo a garantir um funcionamento efi-
ciente do sistema:
evitar tocar no transparente do
display com objetos pontiagudos ou
rígidos que poderiam danificar a sua
superfície; durante a limpeza, utilizando
um pano suave seco e anti-estático,
não exercer pressão.
não utilizar álcool, gasolinas e seus
derivados para a limpeza do
transparente do display.
evitar que eventuais líquidos
penetrem no interior do sistema:
poderão danificá-lo de modo
irreparável.
91) 92)
PROTEÇÃO ANTIFURTO
O sistema está equipado com uma pro-
teção antifurto baseada na troca de
informações com a centralina eletrónica
(Body Computer) presente no veículo.
Isto garante a máxima segurança e
evita a introdução do código secreto
após cada desativação da alimentação
elétrica.
Se o controlo for bem sucedido, o sis-
tema começará a funcionar, ao passo
que se os códigos não forem iguais ou
se a centralina eletrónica (Body Com-puter) for substituída, o sistema assina-
lará a necessidade de introduzir o
código secreto de acordo com o pro-
cedimento indicado no parágrafo se-
guinte.
Introdução do código secreto
Ao ligar o sistema, caso o código seja
pedido, no visor aparece a mensagem
“Por favor, inserir código anti-roubo”
seguida do ecrã que mostra o teclado
gráfico numérico para a introdução do
código secreto.
O código secreto é composto por
quatro algarismos de0a9.
Rádio Uconnect™:
Para introduzir os dígitos, rodar o
manípulo direito "BROWSE/ENTER" e
premir para confirmar.
Após a introdução do quarto dígito,
deslocar o cursor para "OK" e premir o
manípulo direito "BROWSE/ENTER"; o
sistema começará a funcionar.
Uconnect™ 5” e 7” HD:
Para introduzir os dígitos do código,
premir os botões gráficos presentes no
display.
Se for introduzido um código errado, o
sistema visualiza a mensagem "Código
errado" para assinalar a necessidade
de introduzir o código correto.
249

Terminadas as 3 tentativas disponíveis
para a introdução do código, o sistema
visualizará a mensagem "Código er-
rado. Rádio bloqueado. Aguardar
30 minutos''. Após o desaparecimento
da indicação, é possível iniciar nova-
mente o procedimento de introdução
do código.
Passaporte do rádio
Trata-se do documento que certifica a
propriedade do sistema. No passaporte
do rádio estão indicados o modelo do
sistema, o número de série e o código
secreto.
Em caso de extravio do passaporte do
rádio, dirigir-se à Rede de Assistência
Fiat levando consigo um documento
pessoal de identificação e o Docu-
mento Único Automóvel.
ATENÇÃO Guardar o passaporte do
rádio com cuidado para fornecer os
respetivos dados às autoridades com-
petentes em caso de furto.
AVISOS
Olhar para o ecrã apenas quando for
necessário e seguro fazê-lo. Se for ne-
cessário olhar durante muito tempo
para o ecrã, encostar num local seguro
para não se distrair durante a
condução.Interromper imediatamente a utilização
do sistema caso se verifique uma ava-
ria. Caso contrário, podem ocorrer da-
nos no próprio sistema. Dirigir-se o
quanto antes à Rede de Assistência
Fiat para efectuar a sua reparação.
AVISO
190)Siga as precauções indicadas de
seguida: caso contrário, podem provocar
lesões nas pessoas ou danos no sistema.
191)Um volume demasiado elevado pode
constituir um perigo. Regular sempre o
volume de modo que seja possível ouvir os
sons provenientes do exterior (por ex.,
buzinas, sirenes de ambulâncias, sirenes
da polícia, etc.).
ATENÇÃO
91)Limpar o painel frontal e o transparente
do display apenas com um pano macio,
limpo, seco e anti-estático. Os produtos
detergentes e para polir podem danificar a
superfície. Não utilizar álcool, gasolinas e
seus derivados.
92)Não utilizar o display como base para
suportes com ventosa ou adesivos para
navegadores externos ou dispositivos
smartphone ou similares.
250
MULTIMÉDIA

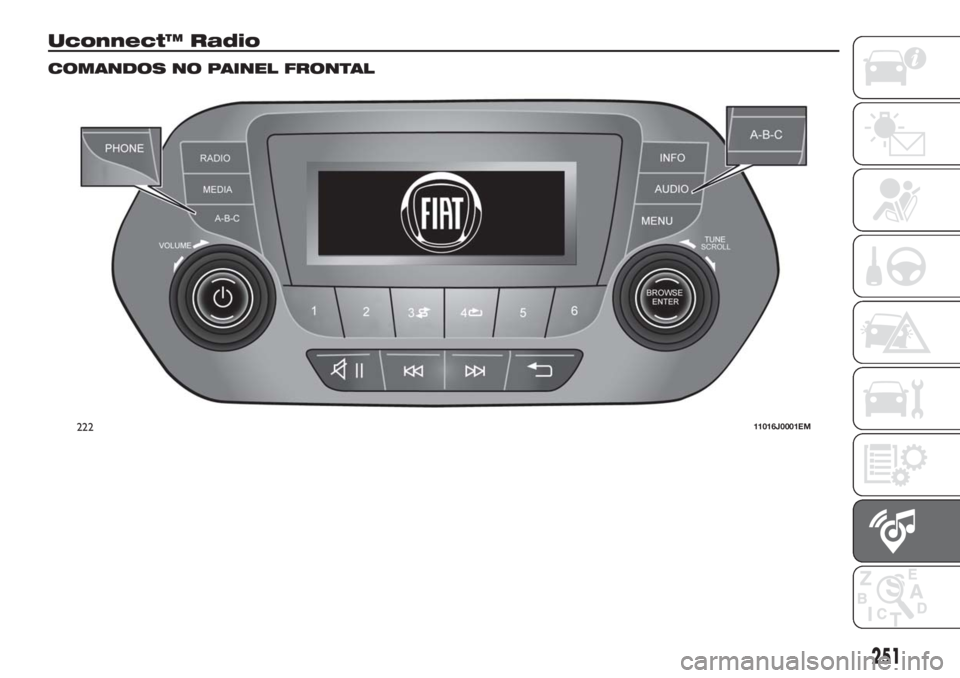

Uconnect™ Radio
COMANDOS NO PAINEL FRONTAL
22211016J0001EM
251

TABELA RECAPITULATIVA DOS COMANDOS NO PAINEL FRONTAL
Botão Funções Modo
Ativação Pressão breve da tecla
Desativação Pressão breve da tecla
Regulação do volume Rotação do seletor para a direita/esquerda
Ativação/desativação do volume (Mute/Pausa) Pressão breve da tecla
Saída da seleção/regresso ao ecrã anterior Pressão breve da tecla
BROWSE ENTERDeslocamento na lista ou sintonização de uma estação
de Rádio ou selecção da faixa anterior/seguinteRotação do seletor para a direita/esquerda
Confirmar opção apresentada no visor Pressão breve da tecla
INFOSelecção da modalidade de visualização (Rádio, Média) Pressão breve da tecla
PHONE
(*)Acesso à modalidade Telefone (para versões/mercados,
onde previsto)Pressão breve da tecla
ÁUDIO
(*)Acesso às funções de definição e regulação do som Pressão breve da tecla
MENUAcesso ao menu de Definições/Sistema infotelemático Pressão breve da tecla
MEDIASeleção da fonte: USB ou AUX (se presente) Pressão breve da tecla
RADIOAcesso ao modo Rádio Pressão breve da tecla
1-2-3-4-5-6Memorização da estação de rádio actual Pressão prolongada da tecla
Chamada de estação de rádio memorizada Pressão breve da tecla
A-B-CSelecção do grupo de pré-selecções de rádio ou
selecção da letra desejada de cada listaPressão breve da tecla
Pesquisa da estação de rádio anterior ou seleção da
faixa anterior USBPressão breve da tecla
Procura das frequências inferiores até à
libertação/regresso rápido da faixa USBPressão prolongada da tecla
(*) (para versões/mercados, se previsto)
252
MULTIMÉDIA

Botão Funções Modo
Pesquisa da estação de rádio seguinte ou seleção da
faixa seguinte USBPressão breve da tecla
Procura das frequências superiores até à
libertação/avanço rápido da faixa USBPressão prolongada da tecla
Reprodução aleatória das faixas presentes na fonte
USBPressão breve da tecla
Repetição da faixa USB Pressão breve da tecla
253

COMANDOS NO VOLANTE
No volante estão presentes os comandos das funções principais do sistema, que permitem um controlo mais fácil das
mesmas. A ativação da função escolhida é comandada, em alguns casos, pela duração da pressão exercida (pressão breve
ou prolongada), como indicado na tabela da página seguinte.
22311026J0005EM
254
MULTIMÉDIA

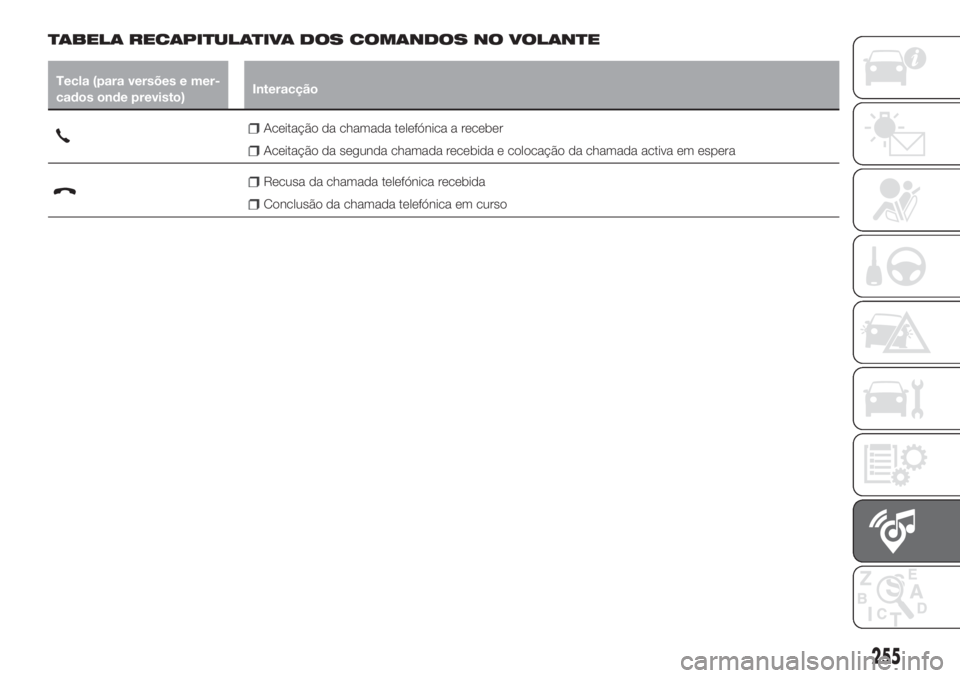

TABELA RECAPITULATIVA DOS COMANDOS NO VOLANTE
Tecla (para versões e mer-
cados onde previsto)Interacção
Aceitação da chamada telefónica a receber
Aceitação da segunda chamada recebida e colocação da chamada activa em espera
Recusa da chamada telefónica recebida
Conclusão da chamada telefónica em curso
255

COMANDOS POSICIONADOS ATRÁS DO VOLANTE
Teclas Interação
Tecla 1 (lado esquerdo no volante)
Tecla superior
Pressão breve da tecla: pesquisa da estação de rádio seguinte ou seleção da
faixa seguinte USB.
Pressão prolongada da tecla: procura das frequências superiores até à
libertação/avanço rápido da faixa USB.
Tecla centralCada vez que se prime a tecla avança-se entre as fontes AM, FM, USB e AUX (se
presente). Apenas as fontes disponíveis serão selecionadas.
Tecla inferior
Pressão breve da tecla: pesquisa da estação de rádio anterior ou seleção da faixa
seguinte USB.
Pressão prolongada da tecla: procura das frequências inferiores até à
libertação/avanço rápido da faixa USB.
Tecla 2 (lado direito no volante)
Tecla superiorAumento do volume
Pressão breve da tecla: aumento individual do volume
Pressão prolongada da tecla: aumento rápido do volume
Tecla central Ativação/desativação da função Mute
Tecla inferiorRedução do volume
Pressão breve da tecla: diminuição individual do volume
Pressão prolongada da tecla: diminuição rápida do volume
256
MULTIMÉDIA

LIGAR / DESLIGAR O
SISTEMA
O sistema liga-se/desliga-se premindo
o botão/selector
.
Rodar o botão/selector no sentido dos
ponteiros do relógio para aumentar o
volume ou no sentido contrário para o
diminuir. O comando de regulação ele-
trónica do volume roda continuamente
(360°) em ambas as direções, sem po-
sições de paragem.
MODALIDADE RÁDIO
(TUNER)
O sistema está equipado com os se-
guintes sincronizadores: AM, FM e DAB
(para versões/mercados, onde
previsto).
Seleção da modalidade Rádio
Para ativar a modalidade rádio, premir
o botão RADIO no painel frontal.
Seleção da banda de frequência
As diversas modalidades de sintoniza-
ção podem ser selecionadas premindo
o botão RADIO no painel frontal.
Visualização no display
Uma vez selecionada a estação de rá-
dio desejada no display, serão visualiza-
das as seguintes informações (modali-
dade INFO ativada):
Na parte superior: é evidenciada a es-
tação pré-selecionada, a hora e as ou-
tras definições de rádio ativas.Na parte central: é evidenciado o nome
da estação em escuta, a frequência e
as informações radio text (se
presentes).
Lista de estações FM
Premir o botão/manípulo BROWSE/
ENTER para visualizar a lista completa
das estações FM recetíveis.
Memorização das estações de
rádio AM/FM
As pré-seleções estão disponíveis em
todas as modalidades do sistema e são
ativadas tocando num dos botões de
pré-seleção1-2-3-4-5-6situados no
painel frontal. Se se estiver sintonizado
numa estação de rádio que se pre-
tende memorizar, premir e manter pre-
mido o botão correspondente ao preset
desejado até se ouvir um sinal sonoro
de confirmação.
Seleção da estação de Rádio
AM/FM
Para efetuar a procura da estação de
rádio desejada, premir os botões
ou, ou rode o manípulo
"BROWSE/ENTER".
Pesquisa da estação de Rádio
anterior/seguinte
Premir brevemente os botões
ou
: ao soltar o botão, visualiza-se a
estação de rádio anterior ou seguinte.Pesquisa rápida da estação de
Rádio anterior/seguinte
Mantenha premidos os botões
ou
para efetuar a procura rápida: ao
soltar o botão, é reproduzida a primeira
estação de rádio sintonizável.
MODO MEDIA
Modos de interação relativos ao funcio-
namento AUX (se presente), USB.
Seleção da fonte de Áudio
Para selecionar a fonte áudio desejada
entre as disponíveis: AUX (se presente)
ou USB, premir o botãoMEDIA. Para a
seleção e reprodução das faixas musi-
cais no cartão SD do telemóvel (caso o
telefone o permita), premir o botão
BROWSE ENTER, selecionar Pastas,
seguido de Card.
ATENÇÃO Alguns dispositivos multimé-
dia de reprodução musical poderão
não ser compatíveis com o sistema
Uconnect™.
Mudança de faixa (seguinte /
anterior)
Premir brevemente o botão
no
display para reproduzir a faixa seguinte
ou premir brevemente o botão
no
display para regressar ao início da faixa
seleccionada ou para regressar ao iní-
cio da faixa anterior se a reprodução da
faixa tiver iniciado há menos de 3 se-
gundos.
257

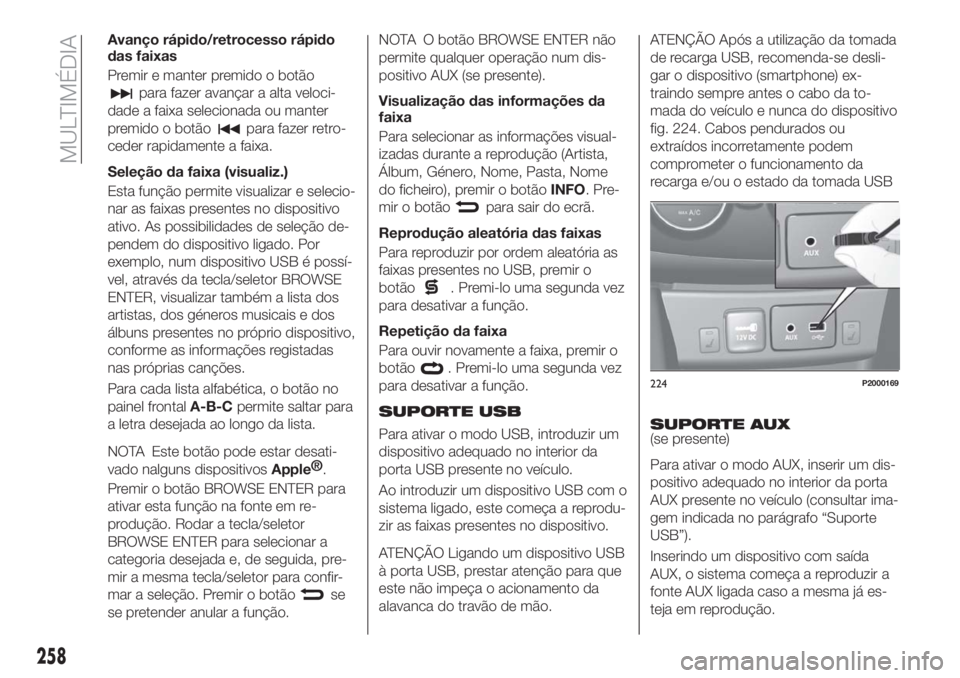

Avanço rápido/retrocesso rápido
das faixas
Premir e manter premido o botão
para fazer avançar a alta veloci-
dade a faixa selecionada ou manter
premido o botão
para fazer retro-
ceder rapidamente a faixa.
Seleção da faixa (visualiz.)
Esta função permite visualizar e selecio-
nar as faixas presentes no dispositivo
ativo. As possibilidades de seleção de-
pendem do dispositivo ligado. Por
exemplo, num dispositivo USB é possí-
vel, através da tecla/seletor BROWSE
ENTER, visualizar também a lista dos
artistas, dos géneros musicais e dos
álbuns presentes no próprio dispositivo,
conforme as informações registadas
nas próprias canções.
Para cada lista alfabética, o botão no
painel frontalA-B-Cpermite saltar para
a letra desejada ao longo da lista.
NOTA Este botão pode estar desati-
vado nalguns dispositivosApple®
.
Premir o botão BROWSE ENTER para
ativar esta função na fonte em re-
produção. Rodar a tecla/seletor
BROWSE ENTER para selecionar a
categoria desejada e, de seguida, pre-
mir a mesma tecla/seletor para confir-
mar a seleção. Premir o botão
se
se pretender anular a função.
NOTA O botão BROWSE ENTER não
permite qualquer operação num dis-
positivo AUX (se presente).
Visualização das informações da
faixa
Para selecionar as informações visual-
izadas durante a reprodução (Artista,
Álbum, Género, Nome, Pasta, Nome
do ficheiro), premir o botãoINFO.Pre-
mir o botão
para sair do ecrã.
Reprodução aleatória das faixas
Para reproduzir por ordem aleatória as
faixas presentes no USB, premir o
botão
. Premi-lo uma segunda vez
para desativar a função.
Repetição da faixa
Para ouvir novamente a faixa, premir o
botão
. Premi-lo uma segunda vez
para desativar a função.
SUPORTE USB
Para ativar o modo USB, introduzir um
dispositivo adequado no interior da
porta USB presente no veículo.
Ao introduzir um dispositivo USB com o
sistema ligado, este começa a reprodu-
zir as faixas presentes no dispositivo.
ATENÇÃO Ligando um dispositivo USB
à porta USB, prestar atenção para que
este não impeça o acionamento da
alavanca do travão de mão.ATENÇÃO Após a utilização da tomada
de recarga USB, recomenda-se desli-
gar o dispositivo (smartphone) ex-
traindo sempre antes o cabo da to-
mada do veículo e nunca do dispositivo
fig. 224. Cabos pendurados ou
extraídos incorretamente podem
comprometer o funcionamento da
recarga e/ou o estado da tomada USB
SUPORTE AUX
(se presente)
Para ativar o modo AUX, inserir um dis-
positivo adequado no interior da porta
AUX presente no veículo (consultar ima-
gem indicada no parágrafo “Suporte
USB”).
Inserindo um dispositivo com saída
AUX, o sistema começa a reproduzir a
fonte AUX ligada caso a mesma já es-
teja em reprodução.
224P2000169
258
MULTIMÉDIA
