FIAT TIPO 5DOORS STATION WAGON 2018 Manual de Uso e Manutenção (in Portuguese)

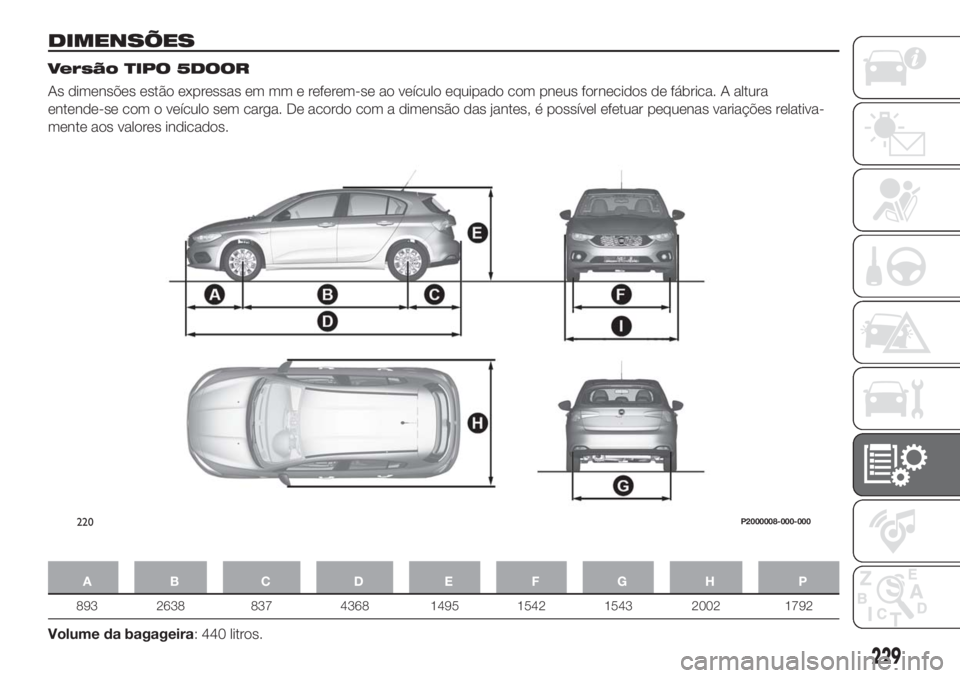

DIMENSÕES
Versão TIPO 5DOOR
As dimensões estão expressas em mm e referem-se ao veículo equipado com pneus fornecidos de fábrica. A altura
entende-se com o veículo sem carga. De acordo com a dimensão das jantes, é possível efetuar pequenas variações relativa-
mente aos valores indicados.
AB C D EFGH P
893 2638 837 4368 1495 1542 1543 2002 1792
Volume da bagageira: 440 litros.
220P2000008-000-000
229

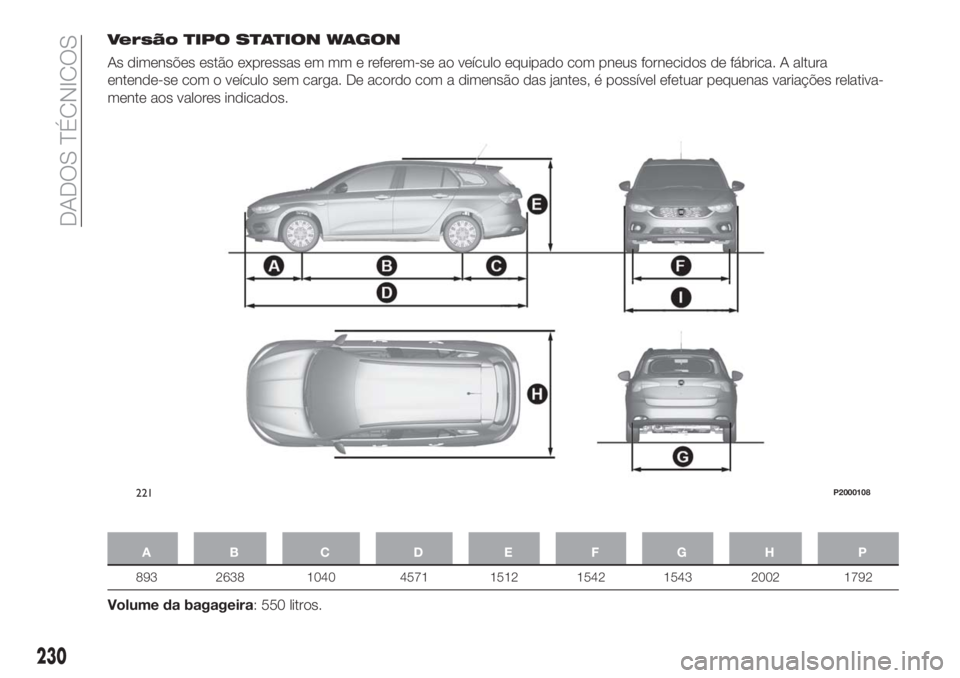

Versão TIPO STATION WAGON
As dimensões estão expressas em mm e referem-se ao veículo equipado com pneus fornecidos de fábrica. A altura
entende-se com o veículo sem carga. De acordo com a dimensão das jantes, é possível efetuar pequenas variações relativa-
mente aos valores indicados.
AB C D EFGH P
893 2638 1040 4571 1512 1542 1543 2002 1792
Volume da bagageira: 550 litros.
221P2000108
230
DADOS TÉCNICOS

PESOS
Pesos (kg) 1.4 16V 95 CV E6 1.4 16V 95 CV E4 1.6 E.TorQ E6 1.6 E.TorQ E4
Peso em vazio (com todos os
líquidos, depósito do combustível
cheio a 90% e sem opcionais)1195 / 1205(*)1195 / 1205(*)1310 / 1320(*)1310 / 1320(*)
Capacidade útil incluindo o
condutor(**)500 / 550(*)500 / 550(*)500 / 550(*)500 / 550(*)
Cargas máximas admitidas(***)
– eixo dianteiro 1050 1050 1050 1050
– eixo traseiro
900 / 950
(*)900 / 950(*)900 / 950(*)900 / 950(*)
– total
1695 / 1755(*)1695 / 1755(*)1810/1870(*)1810 / 1870(*)
Carga máxima veículo combinado
(veículo + atrelado)(****)2895 / 2955(*)2895 / 2955(*)2610 / 2670(*)2610 / 2670(*)
Cargas rebocáveis
– atrelado travado 1500 1500 1100 1100
– atrelado não travado 500 500 500 500
Carga máxima na esfera (atrelado
travado)60 60 60 60
Carga máxima no tejadilho
(*****)55/75(*)55/75(*)55/75(*)55/75(*)
(*) TIPO STATION WAGON
(**) Na presença de equipamento especial, o peso em vazio aumenta, o que consequentemente faz diminuir a capacidade útil, respeitando as cargas máximas
admitidas.
(***) Cargas a não ultrapassar. É da responsabilidade do Utilizador dispor as mercadorias no vão da bagageira e/ou no plano de carga, respeitando as cargas
máximas admitidas.
(****) Nunca ultrapassar o valor de carga máxima do veículo combinado: a carga máxima rebocável é permitida apenas se não exceder o valor de carga máximado
veículo combinado.
(*****) O valor indicado inclui o peso das barras porta-tudo
231

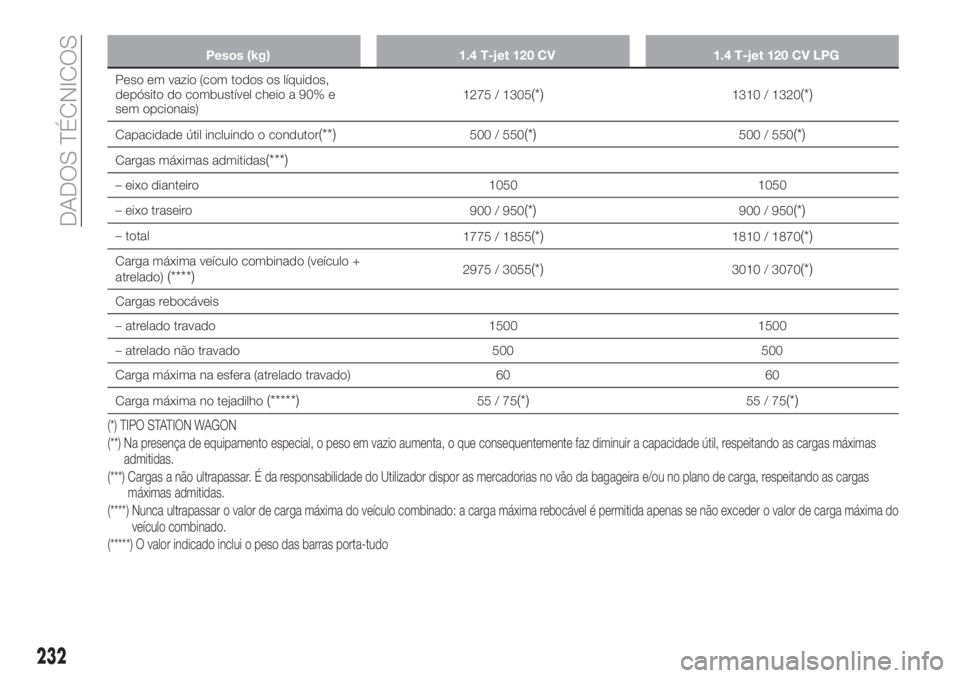

Pesos (kg) 1.4 T-jet 120 CV 1.4 T-jet 120 CV LPG
Peso em vazio (com todos os líquidos,
depósito do combustível cheio a 90% e
sem opcionais)1275 / 1305(*)1310 / 1320(*)
Capacidade útil incluindo o condutor(**)500 / 550(*)500 / 550(*)
Cargas máximas admitidas(***)
– eixo dianteiro 1050 1050
– eixo traseiro
900 / 950
(*)900 / 950(*)
– total
1775 / 1855(*)1810 / 1870(*)
Carga máxima veículo combinado (veículo +
atrelado)(****)2975 / 3055(*)3010 / 3070(*)
Cargas rebocáveis
– atrelado travado 1500 1500
– atrelado não travado 500 500
Carga máxima na esfera (atrelado travado) 60 60
Carga máxima no tejadilho
(*****)55/75(*)55/75(*)
(*) TIPO STATION WAGON
(**) Na presença de equipamento especial, o peso em vazio aumenta, o que consequentemente faz diminuir a capacidade útil, respeitando as cargas máximas
admitidas.
(***) Cargas a não ultrapassar. É da responsabilidade do Utilizador dispor as mercadorias no vão da bagageira e/ou no plano de carga, respeitando as cargas
máximas admitidas.
(****) Nunca ultrapassar o valor de carga máxima do veículo combinado: a carga máxima rebocável é permitida apenas se não exceder o valor de carga máximado
veículo combinado.
(*****) O valor indicado inclui o peso das barras porta-tudo
232
DADOS TÉCNICOS

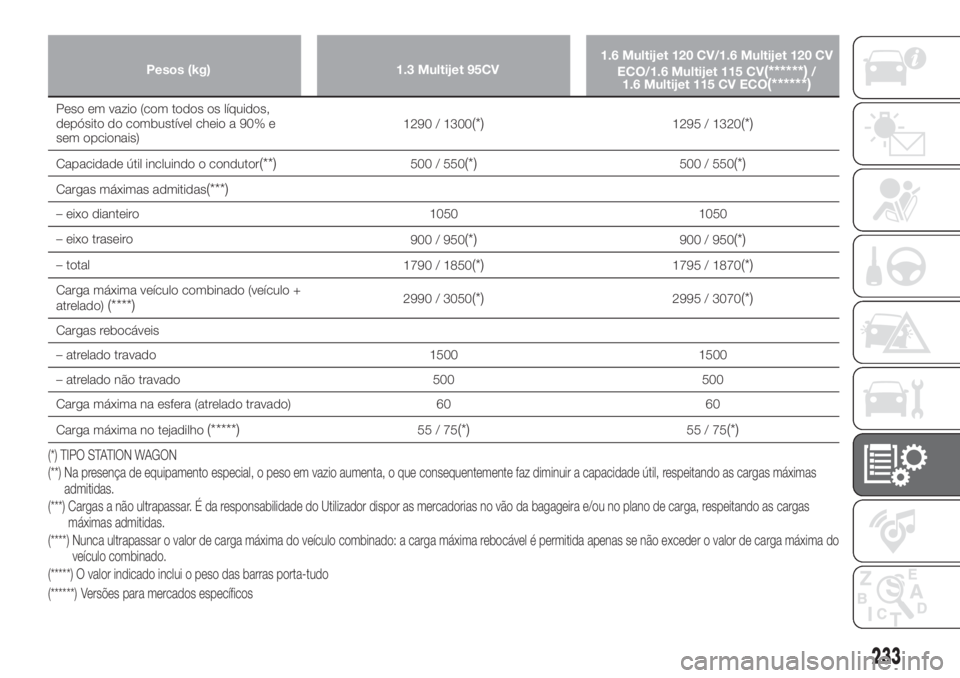

Pesos (kg) 1.3 Multijet 95CV1.6 Multijet 120 CV/1.6 Multijet 120 CV
ECO/1.6 Multijet 115 CV(******)/
1.6 Multijet 115 CV ECO(******)
Peso em vazio (com todos os líquidos,
depósito do combustível cheio a 90% e
sem opcionais)1290 / 1300(*)1295 / 1320(*)
Capacidade útil incluindo o condutor(**)500 / 550(*)500 / 550(*)
Cargas máximas admitidas(***)
– eixo dianteiro 1050 1050
– eixo traseiro
900 / 950
(*)900 / 950(*)
– total
1790 / 1850(*)1795 / 1870(*)
Carga máxima veículo combinado (veículo +
atrelado)(****)2990 / 3050(*)2995 / 3070(*)
Cargas rebocáveis
– atrelado travado 1500 1500
– atrelado não travado 500 500
Carga máxima na esfera (atrelado travado) 60 60
Carga máxima no tejadilho
(*****)55/75(*)55/75(*)
233
(******) Versões para mercados específicos (*) TIPO STATION WAGON
(**) Na presença de equipamento especial, o peso em vazio aumenta, o que consequentemente faz diminuir a capacidade útil, respeitando as cargas máximas
admitidas.
(***) Cargas a não ultrapassar. É da responsabilidade do Utilizador dispor as mercadorias no vão da bagageira e/ou no plano de carga, respeitando as cargas
máximas admitidas.
(****) Nunca ultrapassar o valor de carga máxima do veículo combinado: a carga máxima rebocável é permitida apenas se não exceder o valor de carga máximado
veículo combinado.
(*****) O valor indicado inclui o peso das barras porta-tudo

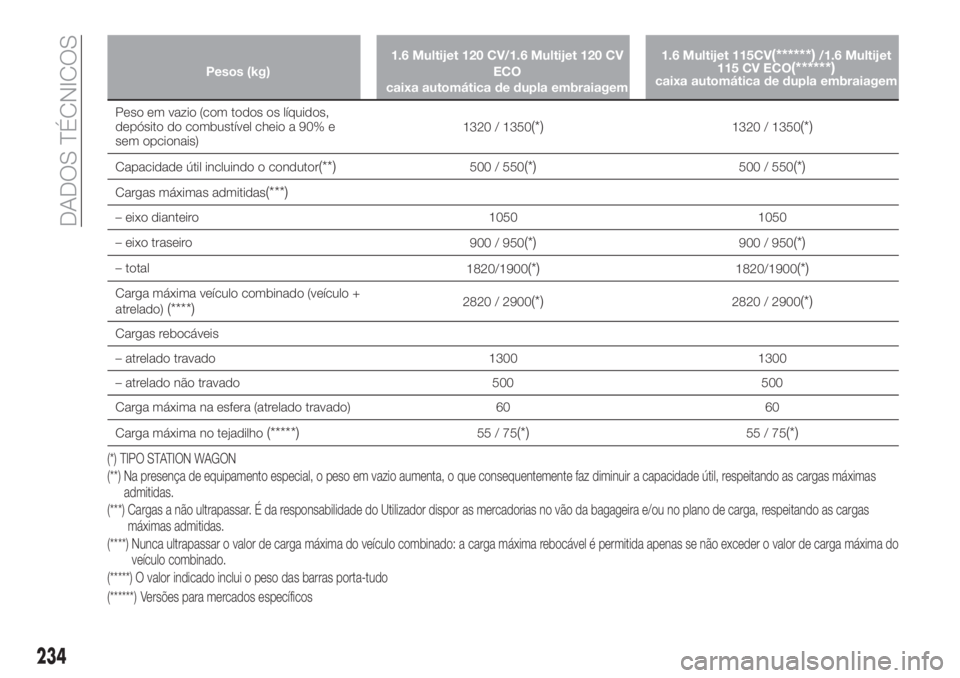

Pesos (kg)1.6 Multijet 120 CV/1.6 Multijet 120 CV
ECO
caixa automática de dupla embraiagem1.6 Multijet 115CV(******)/1.6 Multijet
115 CV ECO(******)caixa automática de dupla embraiagem
Peso em vazio (com todos os líquidos,
depósito do combustível cheio a 90% e
sem opcionais)1320 / 1350(*)1320 / 1350(*)
Capacidade útil incluindo o condutor(**)500 / 550(*)500 / 550(*)
Cargas máximas admitidas(***)
– eixo dianteiro 1050 1050
– eixo traseiro
900 / 950
(*)900 / 950(*)
– total
1820/1900(*)1820/1900(*)
Carga máxima veículo combinado (veículo +
atrelado)(****)2820 / 2900(*)2820 / 2900(*)
Cargas rebocáveis
– atrelado travado 1300 1300
– atrelado não travado 500 500
Carga máxima na esfera (atrelado travado) 60 60
Carga máxima no tejadilho
(*****)55/75(*)55/75(*)
234
DADOS TÉCNICOS
(******) Versões para mercados específicos (*) TIPO STATION WAGON
(**) Na presença de equipamento especial, o peso em vazio aumenta, o que consequentemente faz diminuir a capacidade útil, respeitando as cargas máximas
admitidas.
(***) Cargas a não ultrapassar. É da responsabilidade do Utilizador dispor as mercadorias no vão da bagageira e/ou no plano de carga, respeitando as cargas
máximas admitidas.
(****) Nunca ultrapassar o valor de carga máxima do veículo combinado: a carga máxima rebocável é permitida apenas se não exceder o valor de carga máximado
veículo combinado.
(*****) O valor indicado inclui o peso das barras porta-tudo

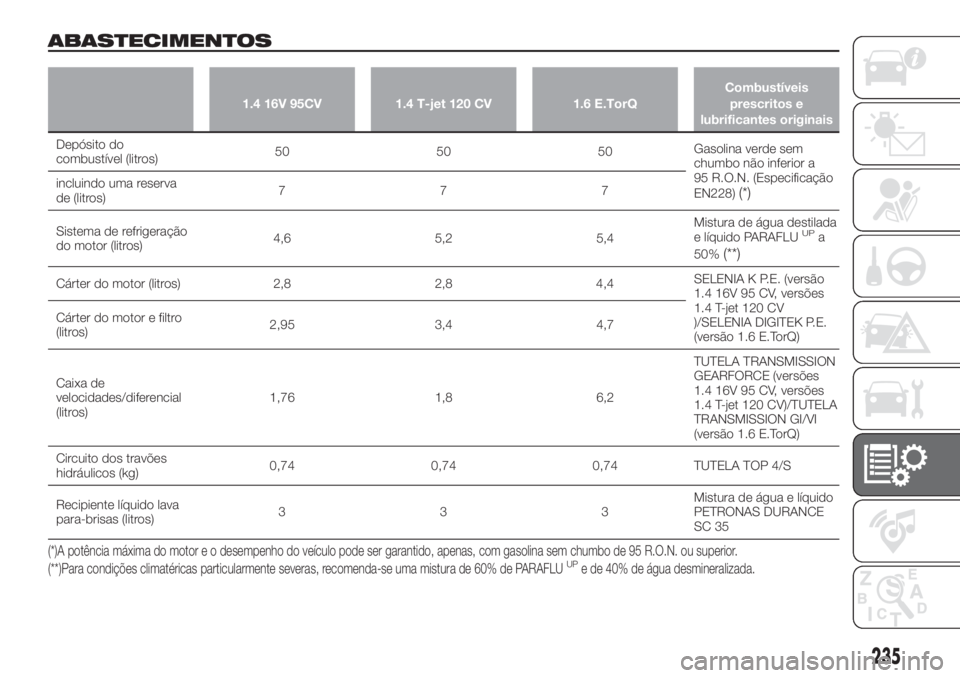

ABASTECIMENTOS
1.4 16V 95CV 1.4 T-jet 120 CV 1.6 E.TorQCombustíveis
prescritos e
lubrificantes originais
Depósito do
combustível (litros)50 50 50Gasolina verde sem
chumbo não inferior a
95 R.O.N. (Especificação
EN228)
(*)incluindo uma reserva
de (litros)777
Sistema de refrigeração
do motor (litros)4,6 5,2 5,4Mistura de água destilada
e líquido PARAFLU
UPa
50%
(**)
Cárter do motor (litros) 2,8 2,8 4,4SELENIA K P.E. (versão
1.4 16V 95 CV, versões
1.4 T-jet 120 CV
)/SELENIA DIGITEK P.E.
(versão 1.6 E.TorQ) Cárter do motor e filtro
(litros)2,95 3,4 4,7
Caixa de
velocidades/diferencial
(litros)1,76 1,8 6,2TUTELA TRANSMISSION
GEARFORCE (versões
1.4 16V 95 CV, versões
1.4 T-jet 120 CV)/TUTELA
TRANSMISSION GI/VI
(versão 1.6 E.TorQ)
Circuito dos travões
hidráulicos (kg)0,74 0,74 0,74 TUTELA TOP 4/S
Recipiente líquido lava
para-brisas (litros)333Mistura de água e líquido
PETRONAS DURANCE
SC 35
(*)A potência máxima do motor e o desempenho do veículo pode ser garantido, apenas, com gasolina sem chumbo de 95 R.O.N. ou superior.
(**)Para condições climatéricas particularmente severas, recomenda-se uma mistura de 60% de PARAFLUUPe de 40% de água desmineralizada.
235

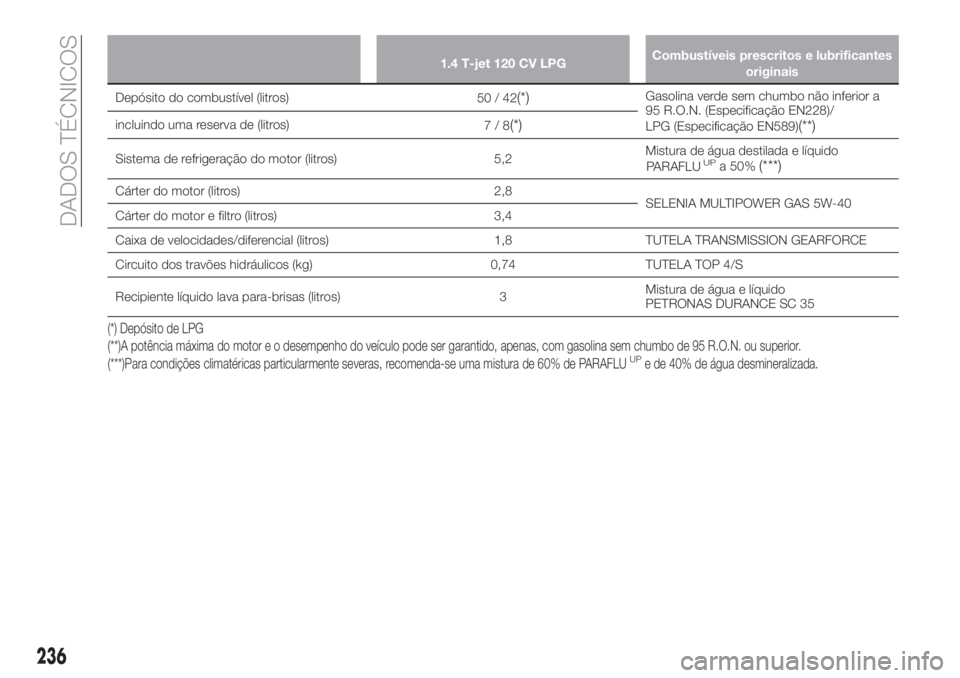

1.4 T-jet 120 CV LPGCombustíveis prescritos e lubrificantes
originais
Depósito do combustível (litros)
50/42(*)Gasolina verde sem chumbo não inferior a
95 R.O.N. (Especificação EN228)/
LPG (Especificação EN589)
(**)incluindo uma reserva de (litros)
7/8(*)
Sistema de refrigeração do motor (litros) 5,2
Cárter do motor (litros) 2,8
SELENIA MULTIPOWER GAS 5W-40
Cárter do motor e filtro (litros) 3,4
Caixa de velocidades/diferencial (litros) 1,8 TUTELA TRANSMISSION GEARFORCE
Circuito dos travões hidráulicos (kg) 0,74 TUTELA TOP 4/S
Recipiente líquido lava para-brisas (litros) 3Mistura de água e líquido
PETRONAS DURANCE SC 35
(*) Depósito de LPG
(**)A potência máxima do motor e o desempenho do veículo pode ser garantido, apenas, com gasolina sem chumbo de 95 R.O.N. ou superior.
(***)Para condições climatéricas particularmente severas, recomenda-se uma mistura de 60% de PARAFLU
UPe de 40% de água desmineralizada.
236
DADOS TÉCNICOS
Mistura de água destilada e líquido
PARAFLUUPa 50%(***)

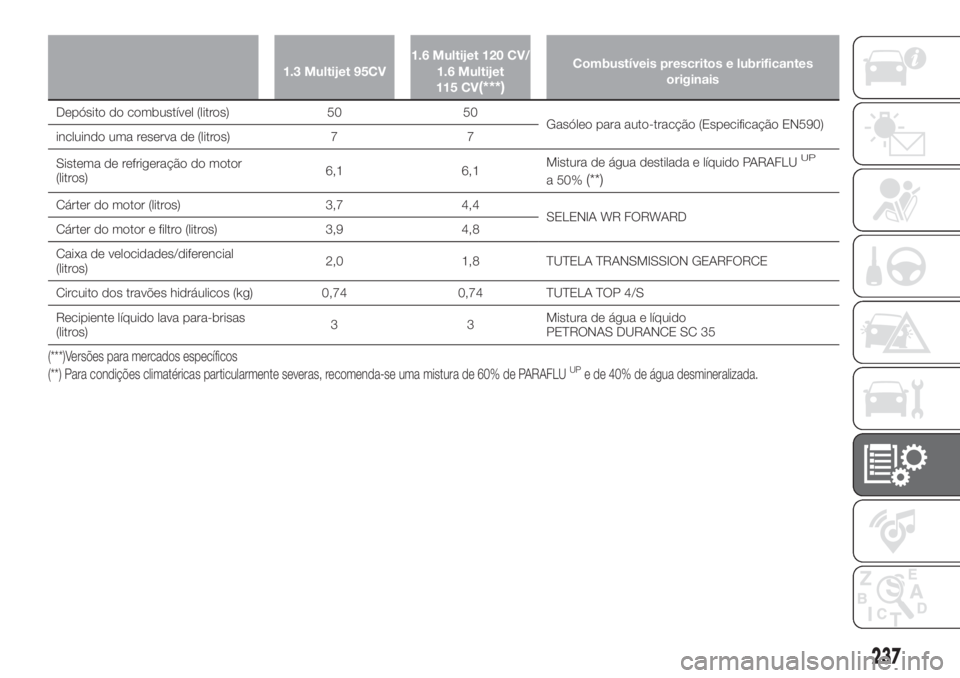

1.3 Multijet 95CV1.6 Multijet 120 CV/
1.6 Multijet
115 CV(***)
Combustíveis prescritos e lubrificantes
originais
Depósito do combustível (litros) 50 50
Gasóleo para auto-tracção (Especificação EN590)
incluindo uma reserva de (litros) 7 7
Sistema de refrigeração do motor
(litros)6,1 6,1Mistura de água destilada e líquido PARAFLU
UP
a 50%(**)
Cárter do motor (litros) 3,7 4,4
SELENIA WR FORWARD
Cárter do motor e filtro (litros) 3,9 4,8
Caixa de velocidades/diferencial
(litros)2,0 1,8 TUTELA TRANSMISSION GEARFORCE
Circuito dos travões hidráulicos (kg) 0,74 0,74 TUTELA TOP 4/S
Recipiente líquido lava para-brisas
(litros)33Mistura de água e líquido
PETRONAS DURANCE SC 35
(***)Versões para mercados específicos
(**) Para condições climatéricas particularmente severas, recomenda-se uma mistura de 60% de PARAFLUUPe de 40% de água desmineralizada.
237

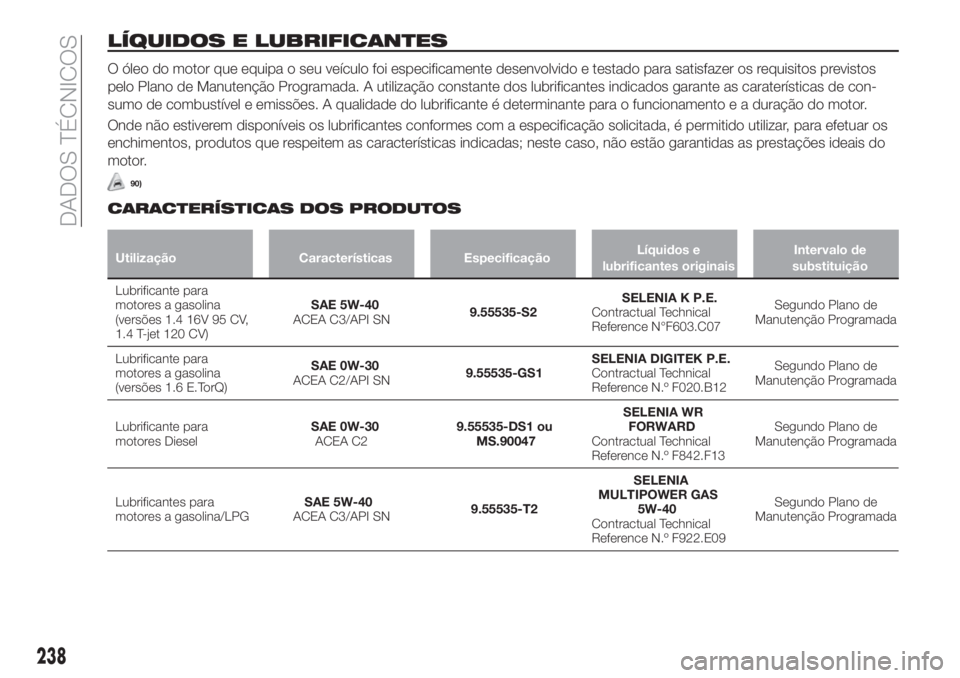

LÍQUIDOS E LUBRIFICANTES
O óleo do motor que equipa o seu veículo foi especificamente desenvolvido e testado para satisfazer os requisitos previstos
pelo Plano de Manutenção Programada. A utilização constante dos lubrificantes indicados garante as caraterísticas de con-
sumo de combustível e emissões. A qualidade do lubrificante é determinante para o funcionamento e a duração do motor.
Onde não estiverem disponíveis os lubrificantes conformes com a especificação solicitada, é permitido utilizar, para efetuar os
enchimentos, produtos que respeitem as características indicadas; neste caso, não estão garantidas as prestações ideais do
motor.
90)
CARACTERÍSTICAS DOS PRODUTOS
Utilização Características EspecificaçãoLíquidos e
lubrificantes originaisIntervalo de
substituição
238
DADOS TÉCNICOS
Lubrificante para
motores a gasolina
(versões 1.4 16V 95 CV,
1.4 T-jet 120 CV)SAE 5W-40
ACEA C3/API SN9.55535-S2SELENIA K P.E.
Contractual Technical
Reference N°F603.C07Segundo Plano de
Manutenção Programada
Lubrificante para
motores a gasolina
(versões 1.6 E.TorQ)SAE 0W-30
ACEA C2/API SN9.55535-GS1SELENIA DIGITEK P.E.
Contractual Technical
Reference N.º F020.B12Segundo Plano de
Manutenção Programada
Lubrificante para
motores DieselSAE 0W-30
ACEA C29.55535-DS1 ou
MS.90047SELENIA WR
FORWARD
Contractual Technical
Reference N.º F842.F13Segundo Plano de
Manutenção Programada
Lubrificantes para
motores a gasolina/LPGSAE 5W-40
ACEA C3/API SN9.55535-T2SELENIA
MULTIPOWER GAS
5W-40
Contractual Technical
Reference N.º F922.E09Segundo Plano de
Manutenção Programada
