FIAT TIPO 5DOORS STATION WAGON 2018 Notice d'entretien (in French)

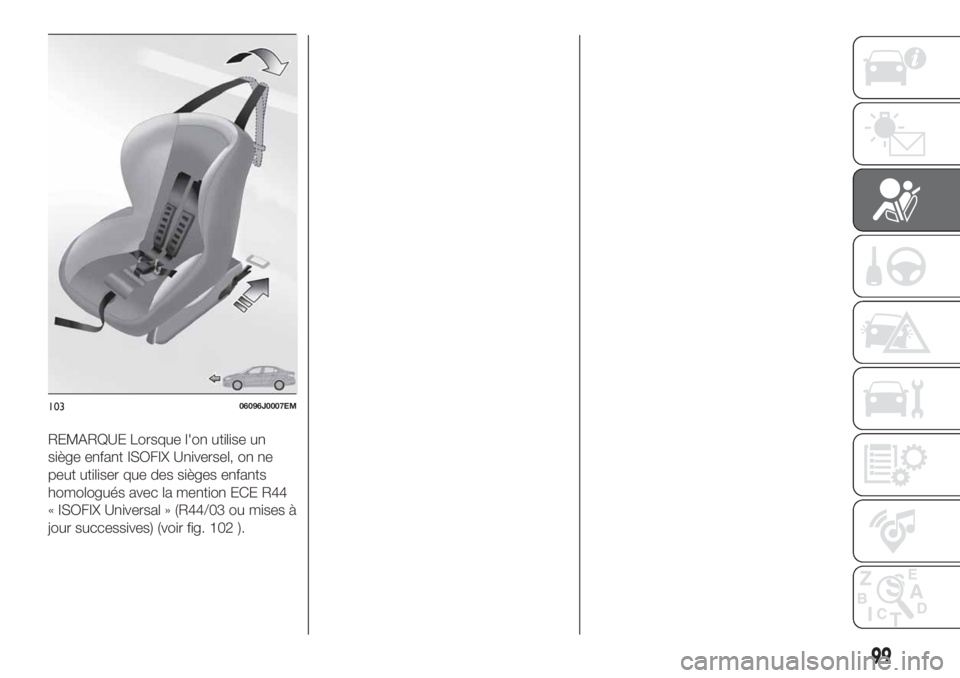

REMARQUE Lorsque l'on utilise un
siège enfant ISOFIX Universel, on ne
peut utiliser que des sièges enfants
homologués avec la mention ECE R44
« ISOFIX Universal » (R44/03 ou mises à
jour successives) (voir fig. 102 ).
10306096J0007EM
99

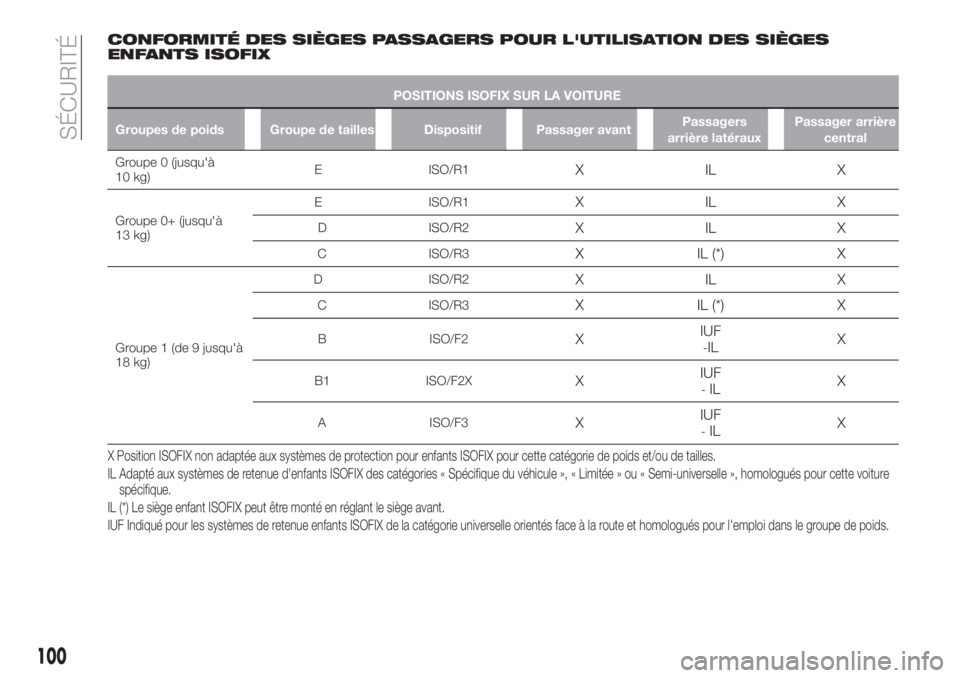

CONFORMITÉ DES SIÈGES PASSAGERS POUR L'UTILISATION DES SIÈGES
ENFANTS ISOFIX
POSITIONS ISOFIX SUR LA VOITURE
Groupes de poids Groupe de tailles Dispositif Passager avantPassagers
arrière latérauxPassager arrière
central
Groupe 0 (jusqu'à
10 kg)E ISO/R1XILX
Groupe 0+ (jusqu'à
13 kg)E ISO/R1
XILX
D ISO/R2XILX
C ISO/R3X IL (*) X
Groupe 1 (de 9 jusqu'à
18 kg)D ISO/R2
XILX
C ISO/R3X IL (*) X
B ISO/F2XIUF-ILX
B1 ISO/F2XXIUF-ILX
A ISO/F3XIUF-ILX
X Position ISOFIX non adaptée aux systèmes de protection pour enfants ISOFIX pour cette catégorie de poids et/ou de tailles.
IL Adapté aux systèmes de retenue d'enfants ISOFIX des catégories « Spécifique du véhicule », « Limitée » ou « Semi-universelle », homologués pour cette voiture
spécifique.
IL (*) Le siège enfant ISOFIX peut être monté en réglant le siège avant.
IUF Indiqué pour les systèmes de retenue enfants ISOFIX de la catégorie universelle orientés face à la route et homologués pour l'emploi dans le groupede poids.
100
SÉCURITÉ

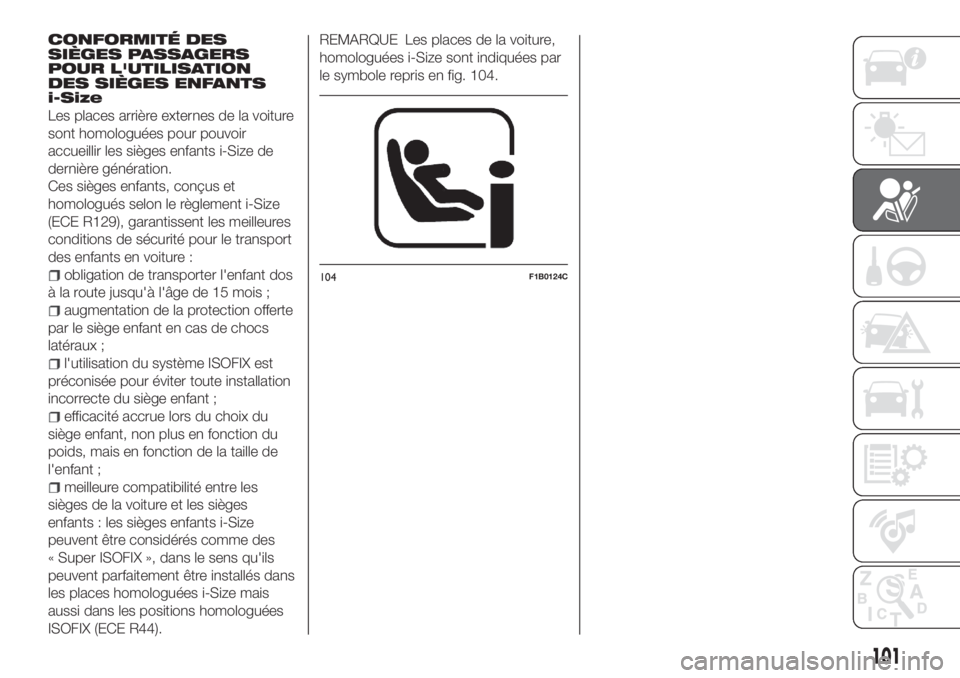

CONFORMITÉ DES
SIÈGES PASSAGERS
POUR L'UTILISATION
DES SIÈGES ENFANTS
i-Size
Les places arrière externes de la voiture
sont homologuées pour pouvoir
accueillir les sièges enfants i-Size de
dernière génération.
Ces sièges enfants, conçus et
homologués selon le règlement i-Size
(ECE R129), garantissent les meilleures
conditions de sécurité pour le transport
des enfants en voiture :
obligation de transporter l'enfant dos
à la route jusqu'à l'âge de 15 mois ;
augmentation de la protection offerte
par le siège enfant en cas de chocs
latéraux ;
l'utilisation du système ISOFIX est
préconisée pour éviter toute installation
incorrecte du siège enfant ;
efficacité accrue lors du choix du
siège enfant, non plus en fonction du
poids, mais en fonction de la taille de
l'enfant ;
meilleure compatibilité entre les
sièges de la voiture et les sièges
enfants : les sièges enfants i-Size
peuvent être considérés comme des
« Super ISOFIX », dans le sens qu'ils
peuvent parfaitement être installés dans
les places homologuées i-Size mais
aussi dans les positions homologuées
ISOFIX (ECE R44).
REMARQUE Les places de la voiture,
homologuées i-Size sont indiquées par
le symbole repris en fig. 104.
104F1B0124C
101

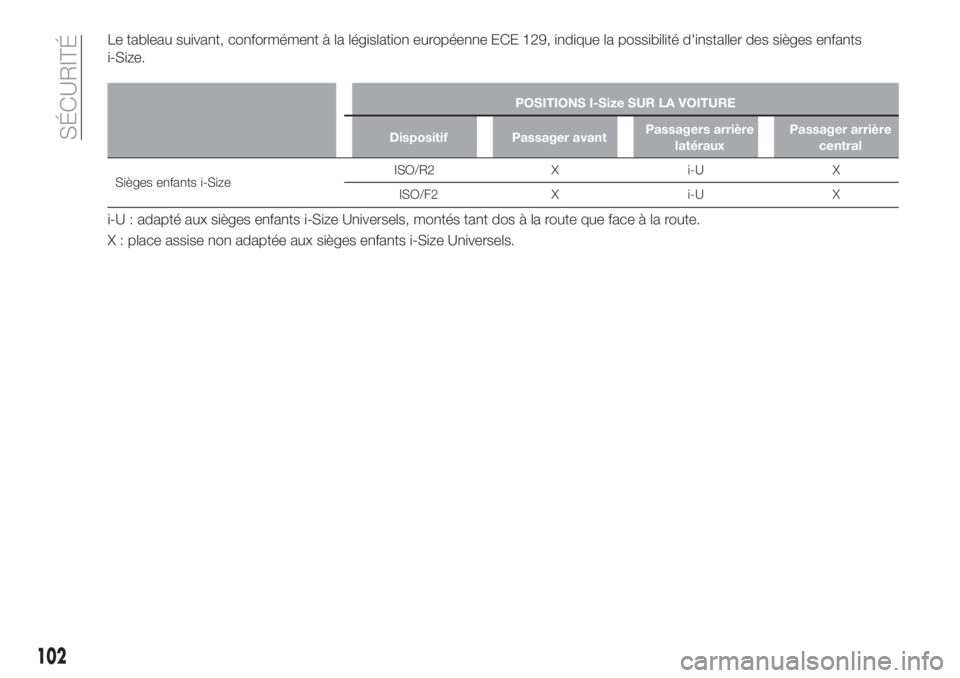

Le tableau suivant, conformément à la législation européenne ECE 129, indique la possibilité d'installer des sièges enfants
i-Size.
POSITIONS I-Size SUR LA VOITURE
Dispositif Passager avantPassagers arrière
latérauxPassager arrière
central
Sièges enfants i-SizeISO/R2 X i-U X
ISO/F2 X i-U X
i-U : adapté aux sièges enfants i-Size Universels, montés tant dos à la route que face à la route.
X : place assise non adaptée aux sièges enfants i-Size Universels.
102
SÉCURITÉ

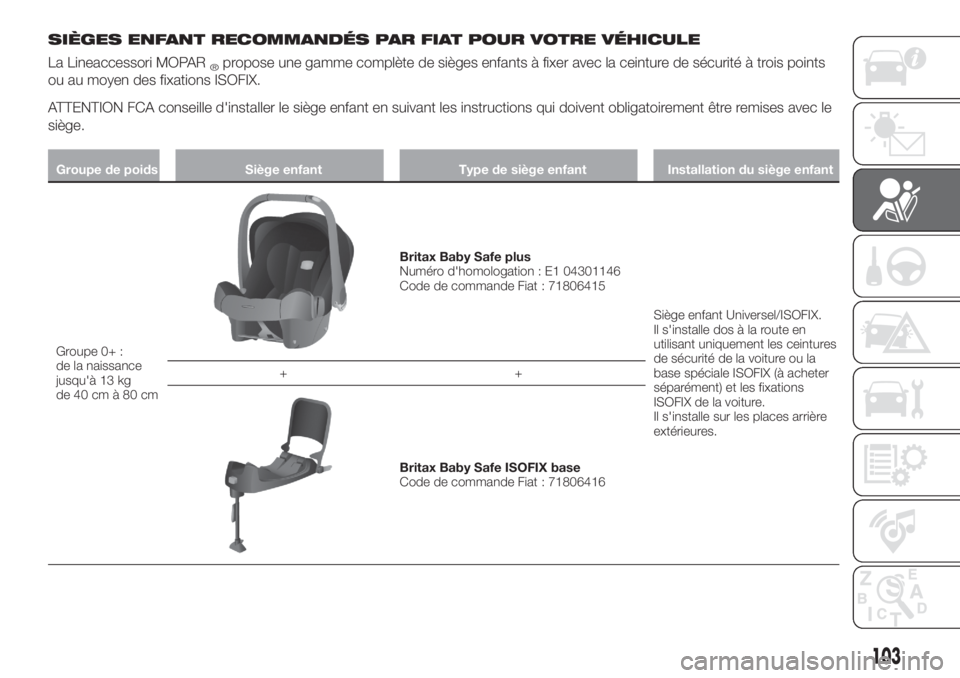

SIÈGES ENFANT RECOMMANDÉS PAR FIAT POUR VOTRE VÉHICULE
La Lineaccessori MOPAR®propose une gamme complète de sièges enfants à fixer avec la ceinture de sécurité à trois points
ou au moyen des fixations ISOFIX.
ATTENTION FCA conseille d'installer le siège enfant en suivant les instructions qui doivent obligatoirement être remises avec le
siège.
Groupe de poids Siège enfant Type de siège enfant Installation du siège enfant
Groupe 0+ :
de la naissance
jusqu'à 13 kg
de 40 cm à 80 cm
Britax Baby Safe plus
Numéro d'homologation : E1 04301146
Code de commande Fiat : 71806415
Siège enfant Universel/ISOFIX.
Il s'installe dos à la route en
utilisant uniquement les ceintures
de sécurité de la voiture ou la
base spéciale ISOFIX (à acheter
séparément) et les fixations
ISOFIX de la voiture.
Il s'installe sur les places arrière
extérieures. ++
Britax Baby Safe ISOFIX base
Code de commande Fiat : 71806416
103

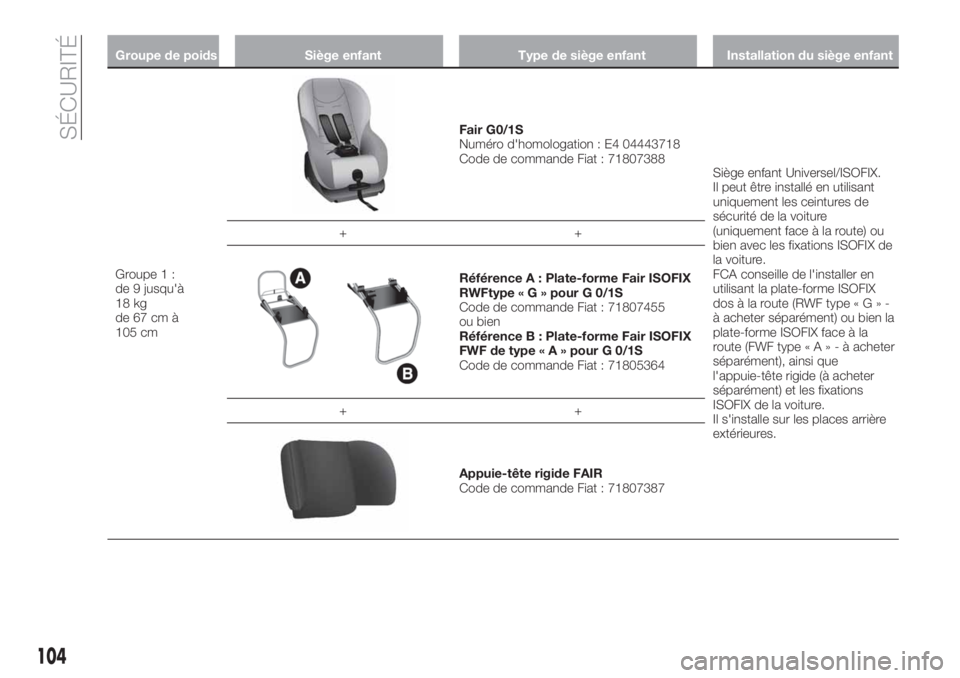

Groupe de poids Siège enfant Type de siège enfant Installation du siège enfant
Groupe 1 :
de 9 jusqu'à
18 kg
de 67 cm à
105 cm
Fair G0/1S
Numéro d'homologation : E4 04443718
Code de commande Fiat : 71807388
Siège enfant Universel/ISOFIX.
Il peut être installé en utilisant
uniquement les ceintures de
sécurité de la voiture
(uniquement face à la route) ou
bien avec les fixations ISOFIX de
la voiture.
FCA conseille de l'installer en
utilisant la plate-forme ISOFIX
dos à la route (RWF type«G»-
à acheter séparément) ou bien la
plate-forme ISOFIX face à la
route (FWF type«A»-àacheter
séparément), ainsi que
l'appuie-tête rigide (à acheter
séparément) et les fixations
ISOFIX de la voiture.
Il s'installe sur les places arrière
extérieures. ++
Référence A : Plate-forme Fair ISOFIX
RWFtype«G»pour G 0/1S
Code de commande Fiat : 71807455
ou bien
Référence B : Plate-forme Fair ISOFIX
FWFdetype«A»pour G 0/1S
Code de commande Fiat : 71805364
++
Appuie-tête rigide FAIR
Code de commande Fiat : 71807387
104
SÉCURITÉ

Groupe de poids Siège enfant Type de siège enfant Installation du siège enfant
Groupe 2 :
de15à25kg
de 95 cm à
135 cmTakata Maxi Plus
Numéro d'homologation : E4 0444 4003
Code de commande Fiat : 50547087Il s'installe uniquement tourné
vers l'avant à l'aide de la ceinture
de sécurité à trois points et
éventuellement des fixations
ISOFIX de la voiture.
Fiat conseille de l'installer en
utilisant les fixations ISOFIX
de la voiture.
Il s'installe sur les places arrière
extérieures.
Fiat recommande detoujours
utiliser le dossier pour les enfants
jusqu'à 135 cm.
Groupe 3 :
de22à36kg
de 136 cm à
150 cm
Takata Maxi Plus
Numéro d'homologation : E4 0444 4003
Code de commande Fiat : 50547087Il s'installe uniquement tourné
vers l'avant à l'aide de la ceinture
de sécurité à trois points et
éventuellement des fixations
ISOFIX de la voiture.
Fiat conseille de l'installer en
utilisant les fixations ISOFIX
de la voiture.
Il s'installe sur les places arrière
extérieures.
105

Principales précautions à suivre
pour transporter des enfants en
toute sécurité
Installer les sièges enfants sur la
banquette arrière, car cette position
s'avère être la plus protégée en cas de
choc.
Conserver le siège enfant tourné dos
à la route le plus longtemps possible, si
possible jusqu'à l'âge de 3-4 ans de
l'enfant.
En cas de désactivation de l'airbag
frontal côté passager, toujours
contrôler, au moyen de l'allumage
permanent du témoin spécifique sur la
platine de la planche de bord, l'effective
désactivation.
Suivre scrupuleusement les
instructions fournies avec le siège
enfant. Les conserver dans la voiture
avec les papiers et cette Notice. Ne
jamais utiliser de sièges enfants
dépourvus de mode d'emploi.
Chaque système de retenue est
rigoureusement réservé pour une
personne seule : ne jamais l'utiliser pour
attacher deux enfants simultanément.
Toujours vérifier que les ceintures de
sécurité n'appuient pas sur le cou de
l'enfant.
Vérifier systématiquement en tirant
sur la sangle que les ceintures de
sécurité sont bien bouclées.
Pendant le voyage, ne pas permettre
à l'enfant de prendre des positions
anormales ou de déboucler sa ceinture
de sécurité.
Ne pas permettre à l'enfant de
positionner la partie diagonale de la
ceinture de sécurité sous les bras ou
derrière le dos.
Ne jamais transporter des enfants en
les tenant dans les bras, même s'il
s'agit de nouveau-nés. Personne n'est
en mesure de les retenir en cas de
choc.
Si le véhicule a subit un accident ou
accrochage, remplacer le siège-auto
pour enfant par un neuf. De plus
remplacer, selon le type de siège enfant
installé, les systèmes d'ancrage Isofix
ou la ceinture de sécurité à laquelle le
siège enfant était attaché.
Chaque siège enfant face à la route
monté sur le siège arrière extérieur,
indépendamment de son groupe de
poids, doit être installé après avoir
déposé l'appuie-tête du siège arrière
destiné à le recevoir. Cette disposition
ne s'applique pas aux coussins
rehausseurs (sans dossier) : ces
coussins rehausseurs doivent être
installés lorsque l'appuie-tête du siège
recevant ceux-ci est en place.
ATTENTION
80)GRAVE DANGER : quand l'airbag
frontal côté passager est actif, ne pas
installer sur le siège avant du passager des
sièges enfant qui se montent dans le sens
contraire de la marche. L'activation de
l'airbag, en cas de choc, pourrait
provoquer des lésions mortelles à l'enfant
transporté, indépendamment de la gravité
du choc. Il est conseillé de toujours
transporter les enfants dans leur siège sur
la banquette arrière, car cette position s'est
avérée la plus protégée en cas d'accident.
81)L'obligation de désactiver l'airbag si
l'on installe un siège enfant dos à la route
figure sur l'étiquette collée sur le pare-soleil
avec les symboles appropriés. Respecter
les indications figurant sur le pare-soleil
côté passager (voir la description du
paragraphe « Système de protection
supplémentaire (SRS) - Airbags »).
82)S'il faut transporter un enfant sur le
siège avant côté passager avec un siège
enfant qui se monte dos à la route, les
airbags côté passager frontal et latéral
(Side bag) doivent être désactivés via le
Menu principal du système Connect (se
référer au paragraphe "Système de
protection supplémentaire (SRS) - Airbag"
et vérifier que leur désactivation soit bien
signalée par l'allumage de la LED
sur la
planche de bord. En outre, le siège
passager doit être reculé jusqu'en butée,
pour éviter tout contact du siège enfant
avec la planche de bord.
83)Ne pas actionner le siège avant ou
arrière s'ilyaunenfant sur le même siège
ou assis sur le siège enfant
106
SÉCURITÉ

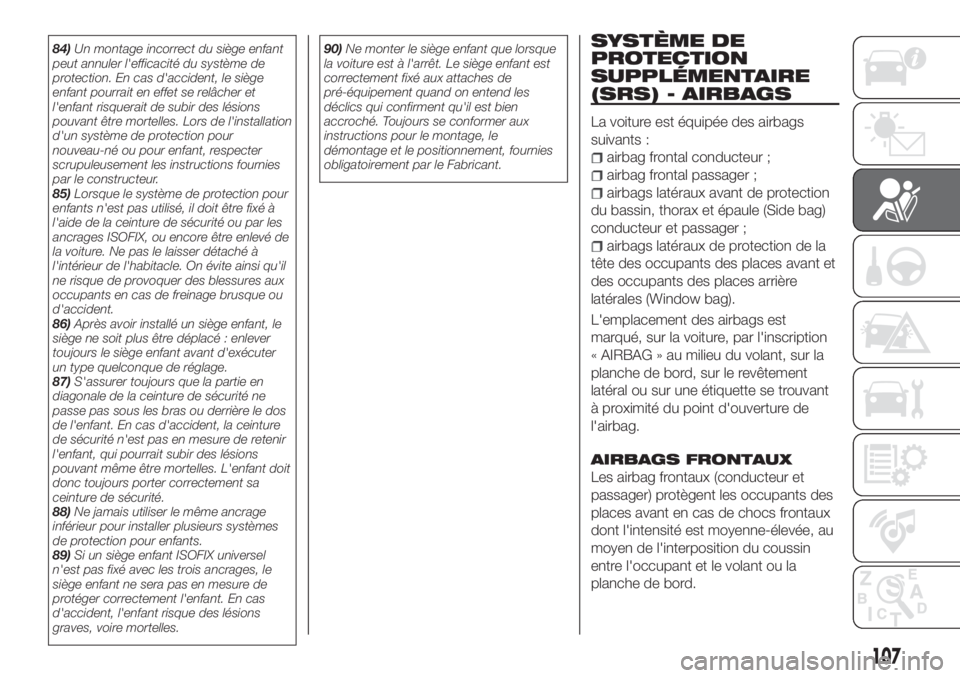

84)Un montage incorrect du siège enfant
peut annuler l'efficacité du système de
protection. En cas d'accident, le siège
enfant pourrait en effet se relâcher et
l'enfant risquerait de subir des lésions
pouvant être mortelles. Lors de l'installation
d'un système de protection pour
nouveau-né ou pour enfant, respecter
scrupuleusement les instructions fournies
par le constructeur.
85)Lorsque le système de protection pour
enfants n'est pas utilisé, il doit être fixé à
l'aide de la ceinture de sécurité ou par les
ancrages ISOFIX, ou encore être enlevé de
la voiture. Ne pas le laisser détaché à
l'intérieur de l'habitacle. On évite ainsi qu'il
ne risque de provoquer des blessures aux
occupants en cas de freinage brusque ou
d'accident.
86)Après avoir installé un siège enfant, le
siège ne soit plus être déplacé : enlever
toujours le siège enfant avant d'exécuter
un type quelconque de réglage.
87)S'assurer toujours que la partie en
diagonale de la ceinture de sécurité ne
passe pas sous les bras ou derrière le dos
de l'enfant. En cas d'accident, la ceinture
de sécurité n'est pas en mesure de retenir
l'enfant, qui pourrait subir des lésions
pouvant même être mortelles. L'enfant doit
donc toujours porter correctement sa
ceinture de sécurité.
88)Ne jamais utiliser le même ancrage
inférieur pour installer plusieurs systèmes
de protection pour enfants.
89)Si un siège enfant ISOFIX universel
n'est pas fixé avec les trois ancrages, le
siège enfant ne sera pas en mesure de
protéger correctement l'enfant. En cas
d'accident, l'enfant risque des lésions
graves, voire mortelles.90)Ne monter le siège enfant que lorsque
la voiture est à l'arrêt. Le siège enfant est
correctement fixé aux attaches de
pré-équipement quand on entend les
déclics qui confirment qu'il est bien
accroché. Toujours se conformer aux
instructions pour le montage, le
démontage et le positionnement, fournies
obligatoirement par le Fabricant.SYSTÈME DE
PROTECTION
SUPPLÉMENTAIRE
(SRS) - AIRBAGS
La voiture est équipée des airbags
suivants :
airbag frontal conducteur ;
airbag frontal passager ;
airbags latéraux avant de protection
du bassin, thorax et épaule (Side bag)
conducteur et passager ;
airbags latéraux de protection de la
tête des occupants des places avant et
des occupants des places arrière
latérales (Window bag).
L'emplacement des airbags est
marqué, sur la voiture, par l'inscription
« AIRBAG » au milieu du volant, sur la
planche de bord, sur le revêtement
latéral ou sur une étiquette se trouvant
à proximité du point d'ouverture de
l'airbag.
AIRBAGS FRONTAUX
Les airbag frontaux (conducteur et
passager) protègent les occupants des
places avant en cas de chocs frontaux
dont l'intensité est moyenne-élevée, au
moyen de l'interposition du coussin
entre l'occupant et le volant ou la
planche de bord.
107

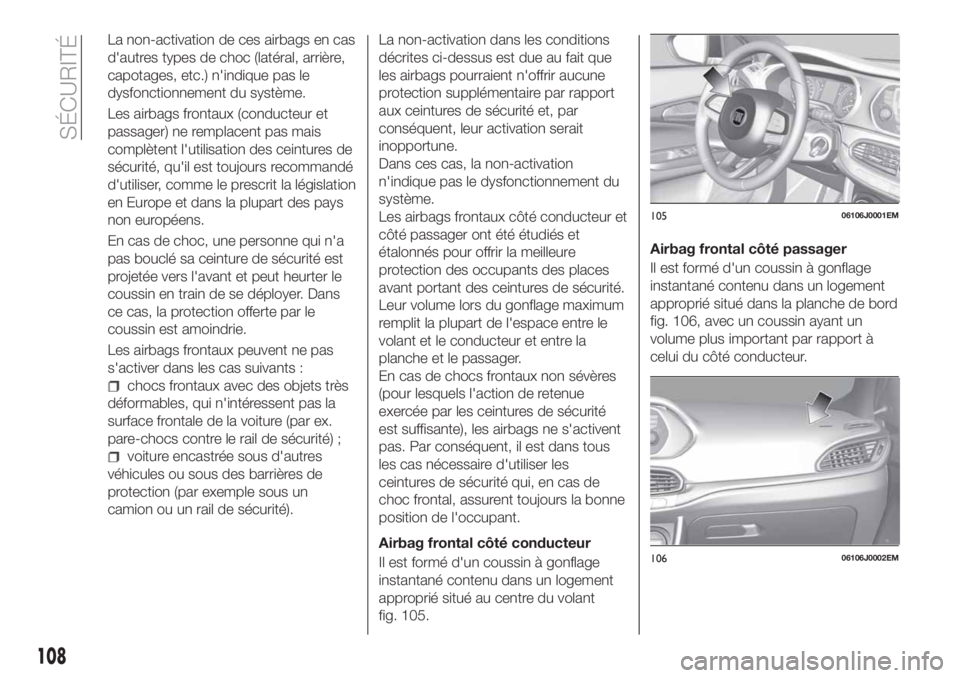

La non-activation de ces airbags en cas
d'autres types de choc (latéral, arrière,
capotages, etc.) n'indique pas le
dysfonctionnement du système.
Les airbags frontaux (conducteur et
passager) ne remplacent pas mais
complètent l'utilisation des ceintures de
sécurité, qu'il est toujours recommandé
d'utiliser, comme le prescrit la législation
en Europe et dans la plupart des pays
non européens.
En cas de choc, une personne qui n'a
pas bouclé sa ceinture de sécurité est
projetée vers l'avant et peut heurter le
coussin en train de se déployer. Dans
ce cas, la protection offerte par le
coussin est amoindrie.
Les airbags frontaux peuvent ne pas
s'activer dans les cas suivants :
chocs frontaux avec des objets très
déformables, qui n'intéressent pas la
surface frontale de la voiture (par ex.
pare-chocs contre le rail de sécurité) ;
voiture encastrée sous d'autres
véhicules ou sous des barrières de
protection (par exemple sous un
camion ou un rail de sécurité).La non-activation dans les conditions
décrites ci-dessus est due au fait que
les airbags pourraient n'offrir aucune
protection supplémentaire par rapport
aux ceintures de sécurité et, par
conséquent, leur activation serait
inopportune.
Dans ces cas, la non-activation
n'indique pas le dysfonctionnement du
système.
Les airbags frontaux côté conducteur et
côté passager ont été étudiés et
étalonnés pour offrir la meilleure
protection des occupants des places
avant portant des ceintures de sécurité.
Leur volume lors du gonflage maximum
remplit la plupart de l'espace entre le
volant et le conducteur et entre la
planche et le passager.
En cas de chocs frontaux non sévères
(pour lesquels l'action de retenue
exercée par les ceintures de sécurité
est suffisante), les airbags ne s'activent
pas. Par conséquent, il est dans tous
les cas nécessaire d'utiliser les
ceintures de sécurité qui, en cas de
choc frontal, assurent toujours la bonne
position de l'occupant.
Airbag frontal côté conducteur
Il est formé d'un coussin à gonflage
instantané contenu dans un logement
approprié situé au centre du volant
fig. 105.Airbag frontal côté passager
Il est formé d'un coussin à gonflage
instantané contenu dans un logement
approprié situé dans la planche de bord
fig. 106, avec un coussin ayant un
volume plus important par rapport à
celui du côté conducteur.
10506106J0001EM
10606106J0002EM
108
SÉCURITÉ
