La vitesse mémorisée est effacée dans
les cas suivants :
en appuyant sur le bouton 1
fig. 118 ou en arrêtant le moteur ;
en cas de dysfonctionnement du
Cruise Control électronique ;
DÉSACTIVATION DU
DISPOSITIF
Le dispositif Cruise Control électronique
se coupe en appuyant sur le bouton 1
fig. 118 ou en plaçant le dispositif de
démarrage sur STOP.
ATTENTION
123)Pendant la marche avec le dispositif
activé, ne jamais placer le levier de vitesses
au point mort.
124)En cas de dysfonctionnement ou
d'anomalie du dispositif, s'adresser au
Réseau Après-vente Fiat.
125)Le Cruise Control électronique peut
être dangereux si le système n'est pas en
mesure de maintenir une vitesse
constante. Dans certaines conditions, la
vitesse pourrait être excessive, ce qui
pourrait entraîner la perte du contrôle de la
voiture et provoquer des accidents. Ne pas
utiliser le dispositif dans des conditions de
circulation intense ou sur des routes
tortueuses, verglacées, enneigées ou
glissantes.
ADAPTIVE CRUISE
CONTROL (ACC)
(suivant modèle)
126) 127) 128) 129) 130) 131)
49) 50) 51) 53) 53) 54) 55)
DESCRIPTION
L'Adaptive Cruise Control (ACC) est un
système d'assistance à la conduite, à
contrôle électronique, qui allie les
fonctionnalités du Cruise Control avec
une fonction de contrôle de la distance
avec le véhicule qui précède.
Ce système permet non seulement de
maintenir la voiture à une vitesse
souhaitée, sans avoir à appuyer sur la
pédale d'accélérateur, mais également
de garder une certaine distance avec le
véhicule qui précède (le réglage de la
distance peut être paramétré par le
conducteur).
L'Adaptive Cruise Control (ACC) utilise
un capteur radar, placé derrière le
pare-chocs avant fig. 119, pour
détecter la présence d'un véhicule qui
précède à une distance rapprochée.Le dispositif augmente davantage le
confort de conduite offert par le Cruise
Control électronique sur autoroutes ou
voies extra-urbaines à faible trafic.
L’utilisation du dispositif est sans utilité
sur les routes ou voies extra-urbaines à
forte circulation, ou bien sur les routes
ou voies urbaines.
AVERTISSEMENTS
Si le capteur radar ne détecte aucun
véhicule qui précède, le dispositif
maintiendra alors une vitesse fixe
définie.
Si le capteur détecte un véhicule devant
la voiture, le dispositif intervient
automatiquement en freinant afin de ne
pas s'approcher trop près en
franchissant la distance de sécurité.
Une fois derrière le véhicule qui
précède, le système suivra son
comportement, en freinant ou en
119P2000076-000-000
129

accélérant afin de maintenir la distance
de sécurité, sans jamais dépasser la
vitesse réglée.
La désactivation du dispositif est
préconisée dans les cas suivants :
conduite en présence de brouillard,
forte pluie, neige, trafic dense et
situations de conduite particulières (par
exemple, tronçons d'autoroutes avec
travaux en cours) ;
conduite à proximité d'un virage
(routes sinueuses), sur des chaussées
verglacées, enneigées, glissantes ou
sur des routes à forte pente en
descente comme en montée ;
au moment d'emprunter une voie ou
une bretelle de sortie d'autoroute ;
attelage d'une remorque ;
lorsque les situations ou
circonstances ne permettent pas une
conduite sécuritaire à une vitesse
constante.
L'Adaptive Cruise Control propose
deux modes de fonctionnement :
mode “Adaptive Cruise Control”,
afin de garder une distance adaptée
entre les véhicules (sur l'écran du
combiné de bord un message dédié
s'affiche) ;
mode “Cruise Control électronique”
, afin de maintenir le véhicule à une
vitesse constante préréglée.Pour changer le mode de
fonctionnement, agir sur le bouton situé
sur le volant (voir les indications fournies
dans les pages suivantes).
Noter que le “Cruise Control
électronique” ne modifie pas la vitesse
en fonction de la présence ou non de
véhicules qui précèdent. Il faut toujours
régler la vitesse en fonction des
conditions de circulation.
ACTIVATION /
DÉSACTIVATION
ADAPTIVE CRUISE
CONTROL
Activation
Pour activer le dispositif, presser et
relâcher le bouton
fig. 120.Lorsque le régulateur de vitesse
adaptatif ACC est activé et donc prêt à
fonctionner, sur l'écran s'affichent un
message indiquant la “rapidité de
réponse” du système et un symbole de
couleur grise (représenté sur la fig.
fig. 121 ).
120P2000060-000-000
121P2000077-000-000
130
DÉMARRAGE ET CONDUITE

ATTENTION Il est dangereux de laisser
le régulateur de vitesse adaptatif ACC
activé si celui-ci n'est pas utilisé : il
subsiste un risque de réglage
involontaire et donc de perte de
maîtrise du véhicule à cause d'une
vitesse excessive imprévue.
Désactivation
Pour désactiver le dispositif en
fonctionnement, presser et relâcher le
bouton
. Un message dédié
s'affichera sur l'écran.
RÉGLAGE DE LA VITESSE
SOUHAITÉE
Le dispositif peut être programmé
uniquement si la vitesse est supérieure
à 30 km/h (ou la valeur équivalente en
miles) et inférieure à 160 km/h (ou la
valeur équivalente en miles). Lorsque le
véhicule atteint la vitesse souhaitée,
appuyer sur le bouton SET + ou SET – ,
puis le relâcher : l'écran affichera la
vitesse programmée.
Si le système est réglé, le symbole
dédié (fig. 121 ) sera de couleur
blanche.
Relever ensuite le pied de
l'accélérateur.
ATTENTION Si on appuie de nouveau
sur la pédale d'accélérateur, la vitesse
du véhicule peut dépasser la valeur
programmée.
Tout en maintenant le pied enfoncé sur
l'accélérateur :
sur l'écran s'affichera, pendant
quelques secondes, un message dédié;
le dispositif ne sera plus en mesure
de contrôler la distance entre la voiture
et le véhicule qui précède. Dans ce cas,
la vitesse sera déterminée uniquement
par la position de la pédale
d'accélérateur.
Le dispositif reprend son
fonctionnement normal après avoir
relevé le pied de l'accélérateur.
Le systèmenepeut pas être
programmé :
en cas d'enfoncement de la pédale
de frein ;
en cas d'enclenchement du frein de
stationnement manuel ;
en cas de surchauffe des freins ;
en cas de levier de vitesses en
position R (marche arrière), au point
mort ou en 1
ère(première vitesse
enclenchée) (versions avec boîte de
vitesses manuelle) ;
en cas de levier de est sur la position
P (stationnement), R (marche arrière) ou
N (point mort) (versions avec boîte de
vitesses automatique ou boîte de
vitesses automatique à double
embrayage) ;
en cas d'enfoncement de la pédale
d'embrayage ;
en cas de vitesse hors de l'échelle
programmable ;
en cas de régime moteur supérieur à
un seuil maximum (tant les versions
avec boîte de vitesses manuelle que les
versions avec boîte de vitesses
automatique/boîte de vitesses
automatique à double embrayage) ou
inférieur à un seuil minimum (versions
avec boîte de vitesses manuelle
uniquement) ;
en cas d'intervention en cours, ou
juste après, du système ESC (ou bien
ABS, ou encore d'autres systèmes de
contrôle de la stabilité) ;
en cas d'intervention de freinage
automatique en cours par le système
Full Brake Control ;
en cas d'activation du Speed Limiter;
en cas d'activation du Cruise Control
électronique ;
en cas de défaillance du dispositif
lui-même ;
en cas de coupure du moteur ;
en cas de capteur radar occulté
(auquel cas il faut nettoyer la zone du
pare-chocs sur lequel est monté le
capteur).
Si le système est programmé, les
situations ci-dessus peuvent neutraliser
ou désactiver le système dans un délai
qui peut varier selon les conditions.
131

ATTENTION Une fois le dispositif
programmé, le conducteur peut
atteindre des vitesses supérieures à
celles réglées par le système en
appuyant sur la pédale d'accélérateur.
Dans ce cas, le dispositif ne se
désactive pas automatiquement, mais
les performances du dispositif sont
limitées : il est donc conseillé de le
désactiver.
VARIATION DE LA
VITESSE
Augmentation de la vitesse
Après avoir programmé le dispositif, il
est possible d'augmenter la vitesse
mémorisée en gardant le doigt sur le
bouton SET +.
En appuyant une fois sur le bouton
SET +, la vitesse programmée
augmente de1 km/h (ou de la valeur
équivalente en miles). Chaque fois
qu'on appuie sur le bouton, la vitesse
augmente de 1 km/h (ou de la valeur
équivalente en miles).
En gardant le doigt sur le bouton
SET +, la vitesse programmée
augmente par paliers de 10 km/h (ou
de la valeur équivalente en miles)
jusqu'à ce qu'on relâche le bouton en
question. L'augmentation de la vitesse
définie s'affiche sur l'écran.Diminution de la vitesse
Après avoir programmé le dispositif, il
est possible de diminuer la vitesse
mémorisée en gardant le doigt sur le
bouton SET –.
En appuyant une fois sur le bouton
SET –la vitesse programmée diminue
de 1 km/h (ou de la valeur équivalente
en miles). Chaque fois qu'on appuie sur
le bouton, la vitesse diminue de 1 km/h
(ou de la valeur équivalente en miles).
En gardant le doigt sur le bouton
SET –la vitesse programmée
diminue par paliers de 10 km/h (ou
de la valeur équivalente en miles)
jusqu'à ce qu'on relâche le bouton.
La diminution de la vitesse s'affiche
sur l'écran.
AVERTISSEMENTS
En maintenant le pied enfoncé sur
l'accélérateur, la voiture continue
d'accélérer au-delà de la vitesse définie.
Dans ce cas, en appuyant sur le bouton
SET + (ou SET – ), la vitesse sera
définie à la vitesse actuelle du véhicule.
Quand on appuie sur le bouton SET –
pour diminuer la vitesse, si le frein
moteur ne ralentit pas suffisamment la
voiture pour rouler à la vitesse définie, le
système de freinage interviendra alors
automatiquement.Le dispositif maintient la vitesse définie
aussi bien en montée qu'en descente,
bien qu'une légère variation de la
vitesse doit être considérée comme
normale notamment dans une faible
pente.
Pour les versions dotées d'une boîte de
vitesses manuelle, il est possible
d'effectuer des changements de
rapports de vitesse avec le dispositif en
fonctionnement, ce qui permet de
passer la vitesse la plus adaptée à la
vitesse définie et de laisser inchangée la
programmation du dispositif.
Toutefois, le dispositif est neutralisé si
l'on appuie sur la pédale d'embrayage
ou si l'on met la boîte de vitesses au
point mort plus d'un temps maximum
donné.
La boîte de vitesses automatique (ou la
boîte de vitesses automatique à double
embrayage) pourrait rétrograder aux
vitesses inférieures sur des parcours en
descente ou bien pendant des
accélérations : cela est normal et est
nécessaire pour maintenir la vitesse
préréglée.
En roulant, le dispositif est neutralisé en
cas de surchauffe des freins.
132
DÉMARRAGE ET CONDUITE

ACCÉLÉRATION EN CAS
DE DÉPASSEMENT
Avec l’Adaptive Cruise Control activé, si
on suit un autre véhicule à une vitesse
supérieure à 50 km/h, le dispositif
fournit un supplément d'accélération
lorsqu'on met le clignotant pour faciliter
le dépassement.
L'aide au dépassement entre en
fonction quand on active le clignotant
de gauche sur un véhicule avec
conduite à gauche ou le clignotant de
droite sur un véhicule avec conduite à
droite.
Pour les pays où l'on roule à droite,
l'aide au dépassement n'est active que
lorsque l'on dépasse le véhicule qui
précède en empruntant la voie de
gauche (pour les marchés avec
conduite à gauche, la logique
d'activation est inverse).
Quand une voiture passe d'un pays à
conduite à droite à un roulant à gauche,
le dispositif détecte automatiquement le
nouveau sens de circulation. Dans ce
cas, l'aide au dépassement n'est active
que lorsque le véhicule qui précède est
dépassé à droite.
Cette accélération supplémentaire est
activée lorsque le conducteur actionne
le clignotant droit.Dans cette condition, le dispositif n'offre
plus la fonction d'aide au dépassement
à droite jusqu'à ce que le véhicule
retourne dans un pays dont la
circulation est à droite.
ATTENTION Pour les modèles équipés
d'une B.V. automatique à double
embrayage; le fonction ECO agit
également sur la réactivité en
accélération de l’Adaptive Cruise
Control. Pour augmenter la réactivité, il
est possible de désactiver la fonction
ECO ou d'appuyer sur la pédale
d'accélérateur. Dans ce dernier cas,
l'Adaptive Cruise Control reprendra à
fonctionner dès q'on relâchera la
pédale.
RAPPEL DE LA VITESSE
Une fois que le système a été neutralisé
sans avoir pour autant été désactivé et
qu'une vitesse a été préalablement
définie, il suffira d'appuyer sur le bouton
RES (Resume) et de lever le pied de
l'accélérateur pour la rappeler.
Le système sera programmé sur la
dernière vitesse mémorisée.
Avant de rappeler la vitesse
programmée précédemment, atteindre
approximativement cette vitesse,
appuyer sur le bouton RES (Resume) et
enfin le relâcher.
ATTENTION La fonction de rappel doit
être utilisée uniquement si les
conditions routières et de circulation le
permettent. Le rappel d'une vitesse
mémorisée trop élevée ou trop faible
pour les conditions actuelles de
circulation et de la route pourraient
provoquer une accélération ou une
décélération du véhicule. Le
non-respect de ces avertissements
pourrait provoquer des accidents voire
des lésions mortelles.
RÉGLAGE DE LA
DISTANCE ENTRE LES
VÉHICULES
La distance entre son véhicule et le
véhicule qui précède peut être définie
en choisissant parmi les niveaux de
régulation sous forme de barres de suivi
1 (courte), 2 barres (moyenne), 3 barres
(grande), 4 barres (maximale) (voir
fig. 122 ).
133

La distance du véhicule qui précède est
proportionnelle à la vitesse. L'intervalle
de temps par rapport au véhicule qui
précède reste constante et varie entre
1 seconde (réglage sur 1 barre pour la
distance minimale) et 2 secondes
(réglage sur 4 barres pour la distance
maximale).
L'indication de la distance programmée
est affichée à l'écran sous forme d'un
symbole dans la zone dédiée au “Driver
Assist”.Lors de la première utilisation du
dispositif, le niveau de régulation de la
distance est 4 (maximale). Lorsque le
conducteur modifie la distance, le
nouveau niveau de régulation sera
mémorisé, et ce même après la
désactivation et la réactivation du
système.
Diminution de la distance
Pour passer à un niveau inférieur de
régulation de la distance, presser et
relâcher le bouton
.
À chaque appui sur le bouton, le niveau
de régulation diminue d'une barre (plus
courte).
Noter que la vitesse définie est
maintenue s'il n'y a aucun véhicule
roulant devant. Une fois la distance plus
courte atteinte, l'appui suivant sur le
bouton sélectionnera la distance plus
grande.
Si un véhicule qui précède est détecté
sur la même voie roulant à une vitesse
inférieure, celui-ci sera affiché à l'écran
dans la zone dédiée au “Driver Assist”.
Le dispositif règle automatiquement la
vitesse du véhicule pour maintenir le
réglage de la distance,
indépendamment de la vitesse
programmée.Le véhicule maintient la distance
définie, sauf dans les cas suivants :
le véhicule qui précède accélère
jusqu'à atteindre une vitesse supérieure
à celle définie ;
le véhicule qui précède déboîte
(change de voie) ou sort du champ de
détection du capteur radar du dispositif
Adaptive Cruise Control ;
le niveau de régulation de la
distance est modifié ;
l'Adaptive Cruise Control est
désactivé ou neutralisé.
ATTENTION Le freinage maximum
exercé par le dispositif est limité. Si
besoin est, le conducteur peut en tout
cas toujours freiner lui-même.
ATTENTION Si le dispositif prévoit que
l'action du freinage n'est pas suffisante
à conserver la distance programmée, le
conducteur en sera informé par le biais
de l'affichage d'un message indiquant
qu'il se rapproche du véhicule qui
précède. Un signal sonore est
également émis. Dans cette situation, il
y a lieu de freiner immédiatement
jusqu'à obtenir la décélération
nécessaire à maintenir la distance de
sécurité avec le véhicule qui précède.
122P2000094-000-000
134
DÉMARRAGE ET CONDUITE

ATTENTION Il incombe au conducteur
de toujours s'assurer de l'absence de
piétons, d'autres voitures ou d'objets
sur la chaussée. Le non-respect de ces
avertissements pourrait provoquer des
accidents ou des blessures.
ATTENTION Il est de la responsabilité
du conducteur de conserver une
distance de sécurité entre son véhicule
et celui qui le précède, conformément
au code de la route des différents pays.
DÉSACTIVATION
Le dispositif est désactivé et la vitesse
définie est annulée dans les cas
suivants :
appui sur le boutondu dispositif
Adaptive Cruise Control ;
appui sur le boutondu Cruise
Control elettronico ;
appui sur le bouton du Speed Limiter
;
positionnement du dispositif de
démarrage sur STOP.
Le dispositif est neutralisé (tout en
conservant la vitesse et la distance
définies) dans les situations suivantes :
lorsque l'on appuie sur le bouton
CANC ;
lorsque les conditions indiquées
dans le paragraphe “Réglage de la
vitesse souhaitée” se vérifient ;
lorsque la vitesse du véhicule
descend en dessous de la vitesse
minimale réglable (par exemple,
présence de véhicules roulant
lentement).
Si ces conditions se vérifient lors d'une
décélération du système par rapport à
un véhicule roulant devant, le système
pourrait continuer la décélération, si
nécessaire, même après sa
neutralisation ou sa désactivation
jusqu'à la vitesse minimale définissable.
SIGNAL DE
FONCTIONNEMENT
LIMITÉ DU SYSTÈME
Si le message dédié apparaît à l'écran,
cela indique qu'une condition limitant le
fonctionnement du système pourrait
s'être produite.
Une panne ou la caméra occultée
peuvent être des causes possibles de
cette limitation.
En cas d'indication d'obstruction,
nettoyer la zone du pare-choc où se
trouve le capteur en fig. 119 et vérifier
que le message a disparu.
À la disparition des conditions ayant
limité le fonctionnement du système,
celui-ci recommence à fonctionner
d'une façon normale et complète. Si
l'anomalie persiste, s'adresser au
Réseau après-vente Fiat.
PRÉCAUTIONS À
PRENDRE LORS DE LA
CONDUITE
Dans certaines conditions de conduite
(comme décrit ci-après), le dispositif
pourrait ne pas fonctionner
correctement : toutefois, le conducteur
doit toujours pouvoir maîtriser son
véhicule.
Traction d'une remorque
Il n'est pas recommandé de tracter une
remorque si le dispositif est en
fonctionnement.
Véhicule non aligné
Le dispositif pourrait ne pas détecter un
véhicule qui roule sur la même voie
mais qui n'est pas aligné sur la même
trajectoire, ou bien un véhicule qui
s'engage dans la voie provenant d'une
voie latérale. Dans ces cas, une
distance suffisante avec les véhicules
qui précèdent pourrait ne pas être
garantie.
La voiture non alignée peut aussi bien
sortir de la trajectoire que se réaligner
sur la trajectoire, provoquant ainsi le
freinage ou l'accélération imprévue du
véhicule.
135

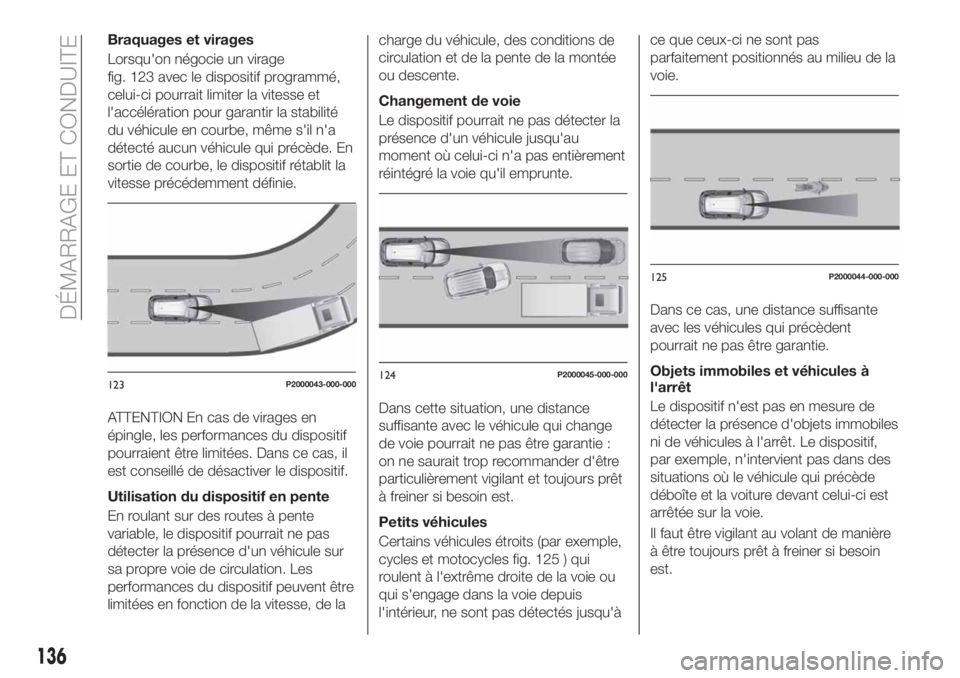

Braquages et virages
Lorsqu'on négocie un virage
fig. 123 avec le dispositif programmé,
celui-ci pourrait limiter la vitesse et
l'accélération pour garantir la stabilité
du véhicule en courbe, même s'il n'a
détecté aucun véhicule qui précède. En
sortie de courbe, le dispositif rétablit la
vitesse précédemment définie.
ATTENTION En cas de virages en
épingle, les performances du dispositif
pourraient être limitées. Dans ce cas, il
est conseillé de désactiver le dispositif.
Utilisation du dispositif en pente
En roulant sur des routes à pente
variable, le dispositif pourrait ne pas
détecter la présence d'un véhicule sur
sa propre voie de circulation. Les
performances du dispositif peuvent être
limitées en fonction de la vitesse, de lacharge du véhicule, des conditions de
circulation et de la pente de la montée
ou descente.
Changement de voie
Le dispositif pourrait ne pas détecter la
présence d'un véhicule jusqu'au
moment où celui-ci n'a pas entièrement
réintégré la voie qu'il emprunte.
Dans cette situation, une distance
suffisante avec le véhicule qui change
de voie pourrait ne pas être garantie :
on ne saurait trop recommander d'être
particulièrement vigilant et toujours prêt
à freiner si besoin est.
Petits véhicules
Certains véhicules étroits (par exemple,
cycles et motocycles fig. 125 ) qui
roulent à l'extrême droite de la voie ou
qui s'engage dans la voie depuis
l'intérieur, ne sont pas détectés jusqu'àce que ceux-ci ne sont pas
parfaitement positionnés au milieu de la
voie.
Dans ce cas, une distance suffisante
avec les véhicules qui précèdent
pourrait ne pas être garantie.
Objets immobiles et véhicules à
l'arrêt
Le dispositif n'est pas en mesure de
détecter la présence d'objets immobiles
ni de véhicules à l'arrêt. Le dispositif,
par exemple, n'intervient pas dans des
situations où le véhicule qui précède
déboîte et la voiture devant celui-ci est
arrêtée sur la voie.
Il faut être vigilant au volant de manière
à être toujours prêt à freiner si besoin
est.
123P2000043-000-000124P2000045-000-000
125P2000044-000-000
136
DÉMARRAGE ET CONDUITE

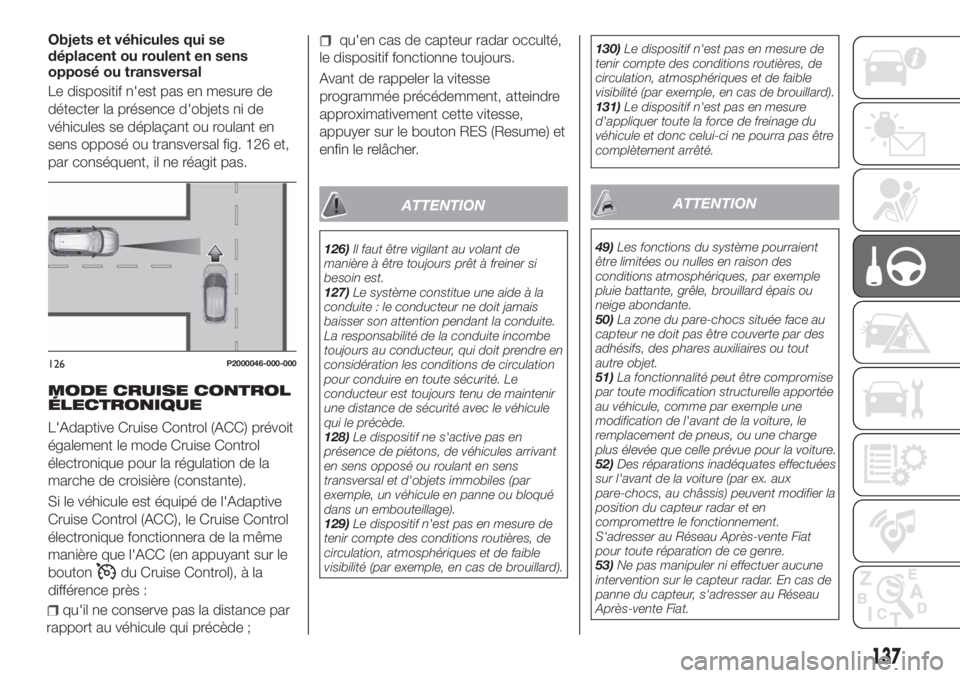

Objets et véhicules qui se
déplacent ou roulent en sens
opposé ou transversal
Le dispositif n'est pas en mesure de
détecter la présence d'objets ni de
véhicules se déplaçant ou roulant en
sens opposé ou transversal fig. 126 et,
par conséquent, il ne réagit pas.
MODE CRUISE CONTROL
ÉLECTRONIQUE
L'Adaptive Cruise Control (ACC) prévoit
également le mode Cruise Control
électronique pour la régulation de la
marche de croisière (constante).
Si le véhicule est équipé de l'Adaptive
Cruise Control (ACC), le Cruise Control
électronique fonctionnera de la même
manière que l'ACC (en appuyant sur le
bouton
du Cruise Control), à la
différence près :
qu'en cas de capteur radar occulté,
le dispositif fonctionne toujours.
Avant de rappeler la vitesse
programmée précédemment, atteindre
approximativement cette vitesse,
appuyer sur le bouton RES (Resume) et
enfin le relâcher.
ATTENTION
126)Il faut être vigilant au volant de
manière à être toujours prêt à freiner si
besoin est.
127)Le système constitue une aide à la
conduite : le conducteur ne doit jamais
baisser son attention pendant la conduite.
La responsabilité de la conduite incombe
toujours au conducteur, qui doit prendre en
considération les conditions de circulation
pour conduire en toute sécurité. Le
conducteur est toujours tenu de maintenir
une distance de sécurité avec le véhicule
qui le précède.
128)Le dispositif ne s'active pas en
présence de piétons, de véhicules arrivant
en sens opposé ou roulant en sens
transversal et d'objets immobiles (par
exemple, un véhicule en panne ou bloqué
dans un embouteillage).
129)Le dispositif n'est pas en mesure de
tenir compte des conditions routières, de
circulation, atmosphériques et de faible
visibilité (par exemple, en cas de brouillard).130)Le dispositif n'est pas en mesure de
tenir compte des conditions routières, de
circulation, atmosphériques et de faible
visibilité (par exemple, en cas de brouillard).
131)Le dispositif n'est pas en mesure
d'appliquer toute la force de freinage du
véhicule et donc celui-ci ne pourra pas être
complètement arrêté.
ATTENTION
49)Les fonctions du système pourraient
être limitées ou nulles en raison des
conditions atmosphériques, par exemple
pluie battante, grêle, brouillard épais ou
neige abondante.
50)La zone du pare-chocs située face au
capteur ne doit pas être couverte par des
adhésifs, des phares auxiliaires ou tout
autre objet.
51)La fonctionnalité peut être compromise
par toute modification structurelle apportée
au véhicule, comme par exemple une
modification de l'avant de la voiture, le
remplacement de pneus, ou une charge
plus élevée que celle prévue pour la voiture.
52)Des réparations inadéquates effectuées
sur l'avant de la voiture (par ex. aux
pare-chocs, au châssis) peuvent modifier la
position du capteur radar et en
compromettre le fonctionnement.
S'adresser au Réseau Après-vente Fiat
pour toute réparation de ce genre.
53)Ne pas manipuler ni effectuer aucune
intervention sur le capteur radar. En cas de
panne du capteur, s'adresser au Réseau
Après-vente Fiat.
126P2000046-000-000
137
qu'il ne conserve pas la distance par
rapport au véhicule qui précède ;

54)Éviter de laver la zone inférieure du
pare-chocs avec des jets à haute pression :
en particulier, éviter d'intervenir sur le
connecteur électrique du système.
55)Faire attention aux réparations et à
l'application de nouvelle peinture dans la
zone autour du capteur (cache couvrant le
capteur sur le côté gauche du pare-chocs).
En cas de chocs frontaux, le capteur peut
se désactiver automatiquement et afficher,
sur l'écran, un avertissement pour indiquer
qu'il faut faire réparer le capteur. Même en
l'absence de signalisations de
dysfonctionnement, désactiver le système
si l'on pense que la position du capteur
radar a été altérée (par ex. à cause de
chocs frontaux à vitesse réduite comme
lors des manœuvres de stationnement).
Dans ces cas, s'adresser au Réseau
Après-vente Fiat pour effectuer le
réalignement ou le remplacement du
capteur radar.CAPTEURS DE
STATIONNEMENT
(selon le modèle)

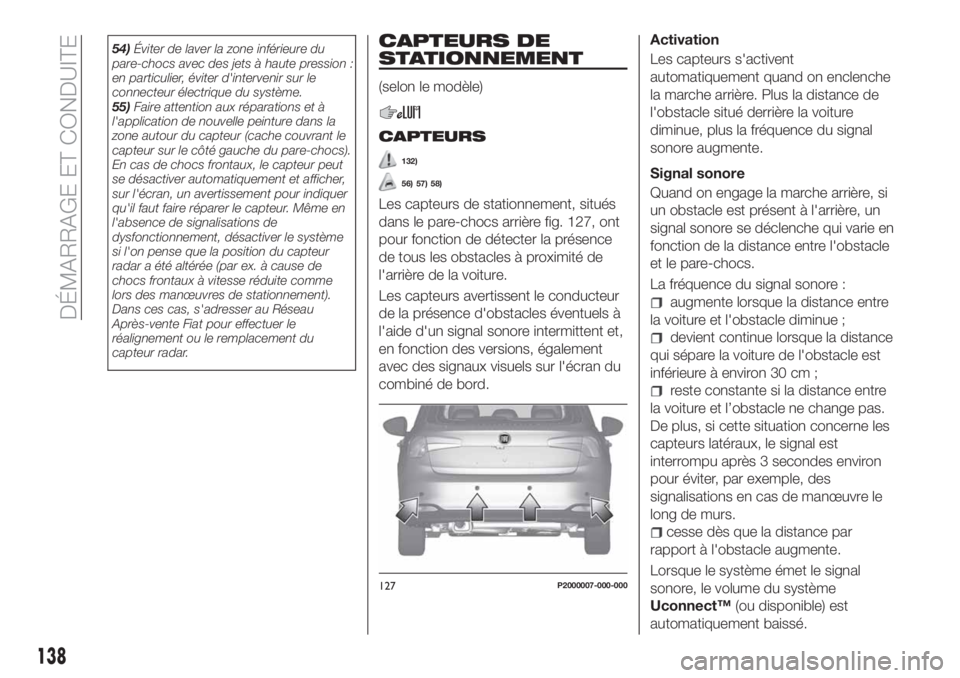

CAPTEURS
132)
56) 57) 58)
Les capteurs de stationnement, situés
dans le pare-chocs arrière fig. 127, ont
pour fonction de détecter la présence
de tous les obstacles à proximité de
l'arrière de la voiture.
Les capteurs avertissent le conducteur
de la présence d'obstacles éventuels à
l'aide d'un signal sonore intermittent et,
en fonction des versions, également
avec des signaux visuels sur l'écran du
combiné de bord.Activation
Les capteurs s'activent
automatiquement quand on enclenche
la marche arrière. Plus la distance de
l'obstacle situé derrière la voiture
diminue, plus la fréquence du signal
sonore augmente.
Signal sonore
Quand on engage la marche arrière, si
un obstacle est présent à l'arrière, un
signal sonore se déclenche qui varie en
fonction de la distance entre l'obstacle
et le pare-chocs.
La fréquence du signal sonore :
augmente lorsque la distance entre
la voiture et l'obstacle diminue ;
devient continue lorsque la distance
qui sépare la voiture de l'obstacle est
inférieure à environ 30 cm ;
reste constante si la distance entre
la voiture et l’obstacle ne change pas.
De plus, si cette situation concerne les
capteurs latéraux, le signal est
interrompu après 3 secondes environ
pour éviter, par exemple, des
signalisations en cas de manœuvre le
long de murs.
cesse dès que la distance par
rapport à l'obstacle augmente.
Lorsque le système émet le signal
sonore, le volume du système
Uconnect™(ou disponible) est
automatiquement baissé.
127P2000007-000-000
138
DÉMARRAGE ET CONDUITE
