Distances de détection
Si les capteurs localisent plusieurs
obstacles, seul celui qui est le plus
proche est pris en ligne de compte.
Signal à l'écran
Les signaux relatifs au système Park
Assist s'affichent uniquement si la
rubrique « Signal visuel et sonore »
dans le menu « Réglages » du système
Uconnect™ 5"ou7" HD(suivant
version) a été sélectionnée auparavant
(pour de plus amples informations, voir
la description au chapitre
correspondant).
Le système signale la présence d'un
obstacle en affichant un arc simple
dans une des zones possibles, en
fonction de la distance de l'objet et de
la position par rapport à la voiture. Si
l'obstacle est détecté dans la zone
centrale arrière, à mesure que l'on
s'approche de l'obstacle, l'écran affiche
un arc simple d'abord fixe puis
clignotant, en plus de l'émission d'un
signal sonore.
SIGNAL D'ANOMALIES
Des anomalies éventuelles des
capteurs de stationnement sont
signalées, quand on engage la marche
arrière, par l'allumage du symbole
sur le combiné de bord et par le
message correspondant affiché àl’écran (voir la description du
paragraphe « Témoins et messages »
au chapitre « Connaissance du
combiné de bord »).
FONCTIONNEMENT AVEC
REMORQUE
Le fonctionnement des capteurs est
automatiquement désactivé dès
l'introduction de la connexion électrique
de la remorque dans la prise du crochet
d'attelage de la voiture.
Les capteurs se réactivent
automatiquement lorsque l'on
débranche la connexion électrique de la
remorque.
AVERTISSEMENTS
GÉNÉRAUX
Pendant les manœuvres de
stationnement, faire toujours très
attention aux obstacles qui pourraient
se trouver au-dessus ou au-dessous du
capteur. Les objets placés à une
distance rapprochée, dans certaines
circonstances, ne sont pas détectés
par le système et peuvent donc
endommager la voiture ou être
détériorés.
Voici quelques conditions qui pourraient
influer sur les performances du système
de stationnement :
une sensibilité réduite du capteur et
une réduction des performances dusystème d'aide au stationnement
pourraient être dues à la présence sur
la surface du capteur de : givre, neige,
boue, peinture, etc. ;
le capteur détecte un objet
inexistant (« perturbation d'écho »),
provoqué par des perturbations de
caractère mécanique, par exemple :
lavage de la voiture, pluie (conditions de
vent très fort), grêle ;
les signaux transmis par le capteur
peuvent également être altérés par la
présence de systèmes à ultrasons à
proximité (par ex. freins pneumatiques
de poids lourds ou marteaux piqueurs) ;
les performances du système d'aide
au stationnement peuvent également
être influencées par la position des
capteurs, par exemple les
changements d'assiette (du fait de
l'usure des amortisseurs, des
suspensions) ou les changements de
pneus, un chargement excessif de la
voiture ou des assiettes spécifiques qui
prévoient un abaissement de la voiture ;
la présence du crochet d'attelage en
l'absence de remorque, qui pourrait
interférer avec le bon fonctionnement
des capteurs de stationnement ;
la présence d'autocollants sur les
capteurs. Veiller donc à ne pas
appliquer d'autocollant sur les
capteurs.
139

ATTENTION
132)La responsabilité de la manœuvre de
stationnement et des autres manœuvres,
potentiellement dangereuses, est toujours
confiée au conducteur. Au moment
d'effectuer ces manœuvres, toujours
s'assurer qu'il n'y a pas de personnes
(spécialement des enfants) ni d'animaux le
long de la trajectoire que l'on a l'intention
de suivre. Bien que les capteurs de
stationnement constituent une aide pour le
conducteur, celui-ci doit toujours être
vigilant pendant les manœuvres
potentiellement dangereuses, même à
faible vitesse.
ATTENTION
56)Pour le bon fonctionnement du
système, il est primordial de toujours
éliminer la boue, la saleté, la neige ou le
givre éventuellement présents sur les
capteurs. Pendant le nettoyage des
capteurs, veiller surtout à ne pas les rayer
ou les endommager ; éviter d'utiliser des
chiffons secs, rêches ou durs. Les capteurs
doivent être lavés à l'eau claire, en ajoutant
éventuellement du shampooing pour
voiture. Dans les stations de lavage qui
utilisent des hydro-nettoyeurs à jet de
vapeur ou à haute pression, nettoyer
rapidement les capteurs en tenant le gicleur
à plus de 10 cm de distance.57)Pour les éventuelles interventions sur le
pare-chocs dans la zone des capteurs,
s'adresser exclusivement au Réseau
Après-vente Fiat. Toute intervention sur le
pare-chocs effectuée de façon incorrecte
pourrait en effet compromettre le
fonctionnement des capteurs de
stationnement
58)En cas de peinture du pare-chocs ou
de retouches dans la zone des capteurs,
s'adresser exclusivement au Réseau
Après-vente Fiat. L'application incorrecte
de peinture risquerait de compromettre le
fonctionnement des capteurs de
stationnement.

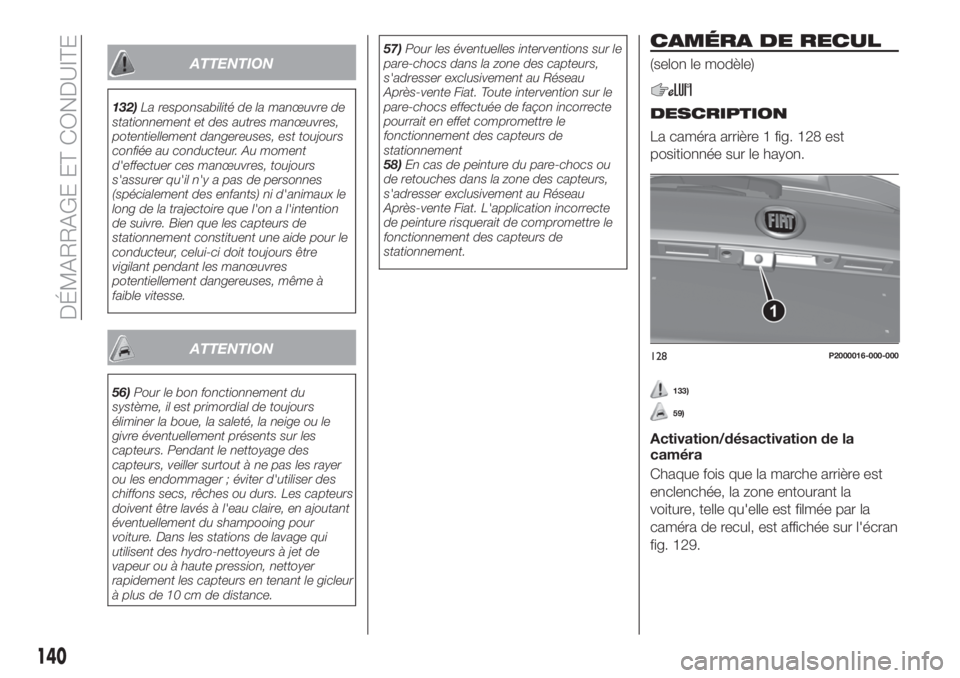

CAMÉRA DE RECUL
(selon le modèle)
DESCRIPTION
La caméra arrière 1 fig. 128 est
positionnée sur le hayon.
133)
59)
Activation/désactivation de la
caméra
Chaque fois que la marche arrière est
enclenchée, la zone entourant la
voiture, telle qu'elle est filmée par la
caméra de recul, est affichée sur l'écran
fig. 129.
128P2000016-000-000
140
DÉMARRAGE ET CONDUITE

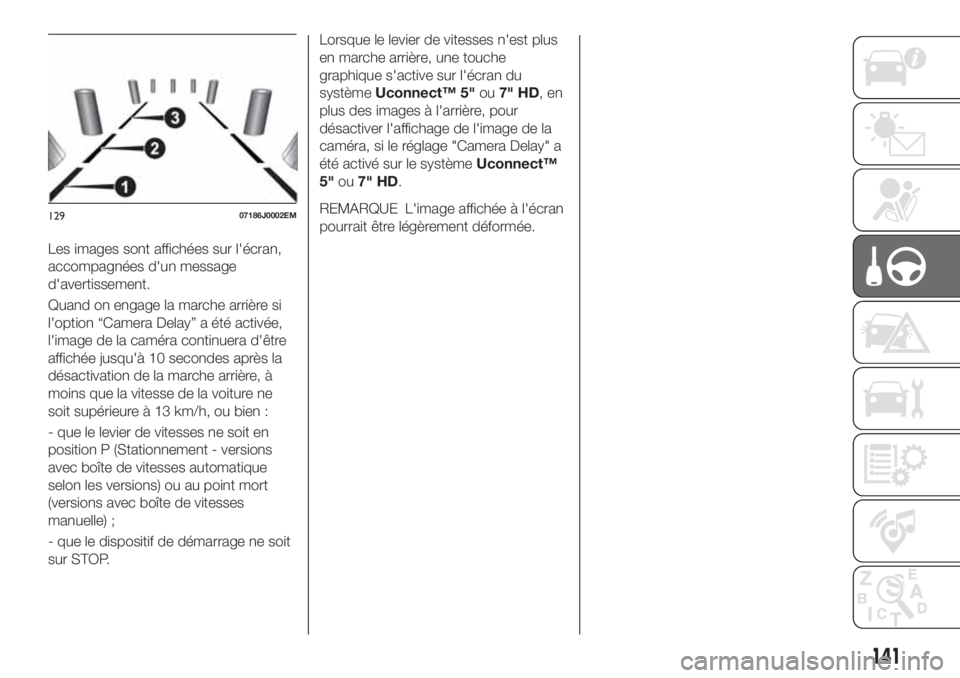

Les images sont affichées sur l'écran,
accompagnées d'un message
d'avertissement.
Quand on engage la marche arrière si
l'option “Camera Delay” a été activée,
l'image de la caméra continuera d'être
affichée jusqu'à 10 secondes après la
désactivation de la marche arrière, à
moins que la vitesse de la voiture ne
soit supérieure à 13 km/h, ou bien :
- que le levier de vitesses ne soit en
position P (Stationnement - versions
avec boîte de vitesses automatique
selon les versions) ou au point mort
(versions avec boîte de vitesses
manuelle) ;
- que le dispositif de démarrage ne soit
sur STOP.Lorsque le levier de vitesses n'est plus
en marche arrière, une touche
graphique s'active sur l'écran du
systèmeUconnect™ 5"ou7" HD,en
plus des images à l'arrière, pour
désactiver l'affichage de l'image de la
caméra, si le réglage "Camera Delay" a
été activé sur le systèmeUconnect™
5"ou7" HD.
REMARQUE L'image affichée à l'écran
pourrait être légèrement déformée.12907186J0002EM
141

AFFICHAGES ET MESSAGES À L'ÉCRAN
Si activé, en agissant sur les réglages du systèmeUconnect™ 5"ou7" HD, il est possible d'activer l'affichage des lignes
directrices sur l'écran. Si elle est activée, la grille est placée sur l'image pour mettre en évidence la largeur de la voiture et le
parcours en marche arrière prévu en fonction de la position du volant.
Une ligne centrale pointillée superposée indique le centre de la voiture pour faciliter les manœuvres de stationnement ou
l'alignement par rapport au crochet d'attelage. Les différentes zones colorées indiquent la distance par rapport à l'arrière de la
voiture.
Le tableau suivant montre les distances approximatives pour chaque zone fig. 129:
Zone Distance par rapport à l'arrière de la voiture
Rouge (1) 0 ÷ 30 cm
Jaune (2) 30 cm÷1m
Vert (3) 1 m ou plus
142
DÉMARRAGE ET CONDUITE

AVERTISSEMENTS
ATTENTION Dans certaines
circonstances, comme par exemple en
présence de glace, de neige ou de
boue sur la surface de la caméra, sa
sensibilité pourrait être réduite.
ATTENTION Pendant les manœuvres
de stationnement, faire toujours très
attention aux obstacles qui pourraient
se trouver au-dessus ou au-dessous du
champ d'action de la caméra.
ATTENTION
133)La responsabilité de la manœuvre de
stationnement et des autres manœuvres,
potentiellement dangereuses, est toujours
confiée au conducteur. Lorsque l'on
effectue de telles manœuvres, toujours
s'assurer de l'absence de personnes
(enfants notamment) et d'animaux dans
l'espace en question. Bien que la caméra
constitue une aide pour le conducteur,
celui-ci doit toujours rester attentif pendant
les manœuvres potentiellement
dangereuses même à faible vitesse.
Toujours conduire à une vitesse modérée
de sorte à pouvoir freiner à temps en cas
de détection d'un obstacle.
ATTENTION
59)Pour qu'elle fonctionne correctement, il
est indispensable que la caméra soit
toujours propre et ne présente aucune
trace de boue, de saleté, de neige ou de
glace. Pendant le nettoyage de la caméra,
veiller surtout à ne pas la rayer ou
l'endommager ; éviter d'utiliser des chiffons
secs, rêches ou durs. La caméra doit être
lavée à l'eau claire, en ajoutant
éventuellement du savon pour voiture.
Dans les stations de lavage qui utilisent des
hydro-nettoyeurs à jets de vapeur ou à
haute pression, nettoyer rapidement la
caméra en tenant le gicleur à plus de
10 cm de distance. Ne pas apposer
d'adhésifs sur la caméra.
TRACTION DE
REMORQUES
AVERTISSEMENTS
134) 135)
Pour le tractage de caravanes ou de
remorques, la voiture doit être équipée
d'un crochet d'attelage homologué et
d'un circuit électrique approprié. Si
l'installation doit être effectuée en
après-vente, elle doit être exécutée par
du personnel spécialisé.
Monter éventuellement des rétroviseurs
spécifiques et/ou supplémentaires, en
respectant les consignes du Code de la
Route en vigueur.
Ne pas oublier que le tractage d'une
remorque réduit la possibilité de
surmonter les côtes raides, augmente
les espaces d'arrêt et les temps de
dépassement toujours en fonction du
poids total de la remorque.
Dans les descentes, rétrograder au lieu
d'utiliser constamment le frein.
Le poids exercé par la remorque sur le
crochet d'attelage de la voiture réduit
d'autant la capacité de charge de la
voiture. Pour ne pas dépasser le poids
remorquable maximum (figurant sur la
carte grise), il faut tenir compte du
143
poids de la remorque à pleine charge, y
compris les accessoires et les bagages
personnels.

Respecter les limites de vitesse de
chaque pays pour les véhicules avec
remorque. La vitesse, dans tous les
cas, ne doit pas dépasser 100 km/h.
Un frein électrique éventuel doit être
alimenté directement par la batterie à
l'aide d'un câble d'une section non
inférieure à 2,5 mm
2.
En plus des dérivations électriques, on
peut brancher un câble d'alimentation
du frein électrique et un câble
d'alimentation d'une lampe d'éclairage
de l'intérieur de la remorque d'une
puissance maximale de 15 W sur
l'équipement électrique de la voiture.
Pour les connexions, utiliser la centrale
prédisposée avec un câble partant de
la batterie ayant une section non
inférieure à 2,5 mm
2.
ATTENTION L’utilisation de charges
auxiliaires autres que les feux extérieurs
(par ex. frein électrique), doit se faire
avec le moteur démarré.
INSTALLATION DU
CROCHET D'ATTELAGE
Pour l'installation du crochet d'attelage,
s'adresser au Réseau Après-vente Fiat.
ATTENTION
134)Le système ABS qui équipe la voiture
ne contrôle pas le système de freinage de
la remorque. Il faut donc être très prudent
sur les chaussées glissantes.
135)Ne jamais modifier le système de
freinage du véhicule pour la commande de
frein de la remorque. Le système de
freinage de la remorque doit être
complètement indépendant du circuit
hydraulique de la voiture.
RAVITAILLEMENT DE
LA VOITURE
136) 137) 138)
Avant d'effectuer le ravitaillement,
vérifier que le type de carburant utilisé
est correct.
Couper le moteur avant d'effectuer le
ravitaillement.
MOTEURS ESSENCE
Utiliser exclusivement de l'essence
verte sans plomb 95 RON (Norme NF
EN 228)
MOTEURS DIESEL
60)
Utiliser seulement du gazole pour
transport routier (Spécification EN590).
Dans le cas d’une utilisation/
stationnement prolongé de la voiture en
zones de montagne/froides, il est
conseillé d’effectuer le ravitaillement
avec le gazole disponible sur les lieux.
De plus, dans cette situation, il est
conseillé de maintenir à l’intérieur du
réservoir une quantité de carburant
supérieure à 50 % de la capacité utile.
144
DÉMARRAGE ET CONDUITE

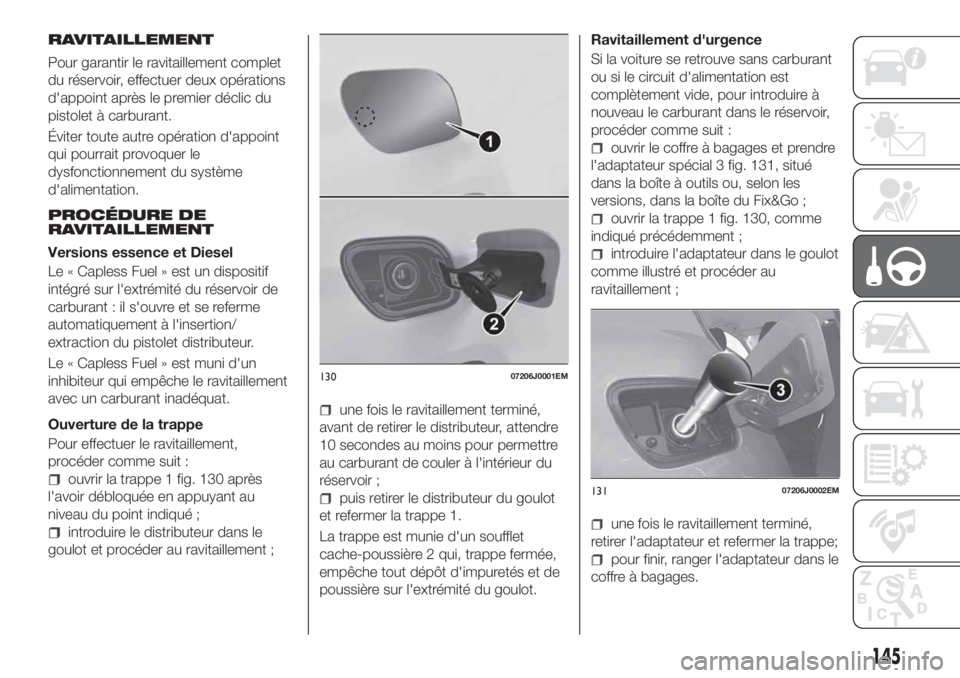

RAVITAILLEMENT
Pour garantir le ravitaillement complet
du réservoir, effectuer deux opérations
d'appoint après le premier déclic du
pistolet à carburant.
Éviter toute autre opération d'appoint
qui pourrait provoquer le
dysfonctionnement du système
d'alimentation.
PROCÉDURE DE
RAVITAILLEMENT
Versions essence et Diesel
Le « Capless Fuel » est un dispositif
intégré sur l'extrémité du réservoir de
carburant : il s'ouvre et se referme
automatiquement à l'insertion/
extraction du pistolet distributeur.
Le « Capless Fuel » est muni d'un
inhibiteur qui empêche le ravitaillement
avec un carburant inadéquat.
Ouverture de la trappe
Pour effectuer le ravitaillement,
procéder comme suit :
ouvrir la trappe 1 fig. 130 après
l'avoir débloquée en appuyant au
niveau du point indiqué ;
introduire le distributeur dans le
goulot et procéder au ravitaillement ;
une fois le ravitaillement terminé,
avant de retirer le distributeur, attendre
10 secondes au moins pour permettre
au carburant de couler à l'intérieur du
réservoir ;
puis retirer le distributeur du goulot
et refermer la trappe 1.
La trappe est munie d'un soufflet
cache-poussière 2 qui, trappe fermée,
empêche tout dépôt d'impuretés et de
poussière sur l'extrémité du goulot.Ravitaillement d'urgence
Si la voiture se retrouve sans carburant
ou si le circuit d'alimentation est
complètement vide, pour introduire à
nouveau le carburant dans le réservoir,
procéder comme suit :
ouvrir le coffre à bagages et prendre
l'adaptateur spécial 3 fig. 131, situé
dans la boîte à outils ou, selon les
versions, dans la boîte du Fix&Go ;
ouvrir la trappe 1 fig. 130, comme
indiqué précédemment ;
introduire l'adaptateur dans le goulot
comme illustré et procéder au
ravitaillement ;
une fois le ravitaillement terminé,
retirer l'adaptateur et refermer la trappe;
pour finir, ranger l'adaptateur dans le
coffre à bagages.
13007206J0001EM
13107206J0002EM
145

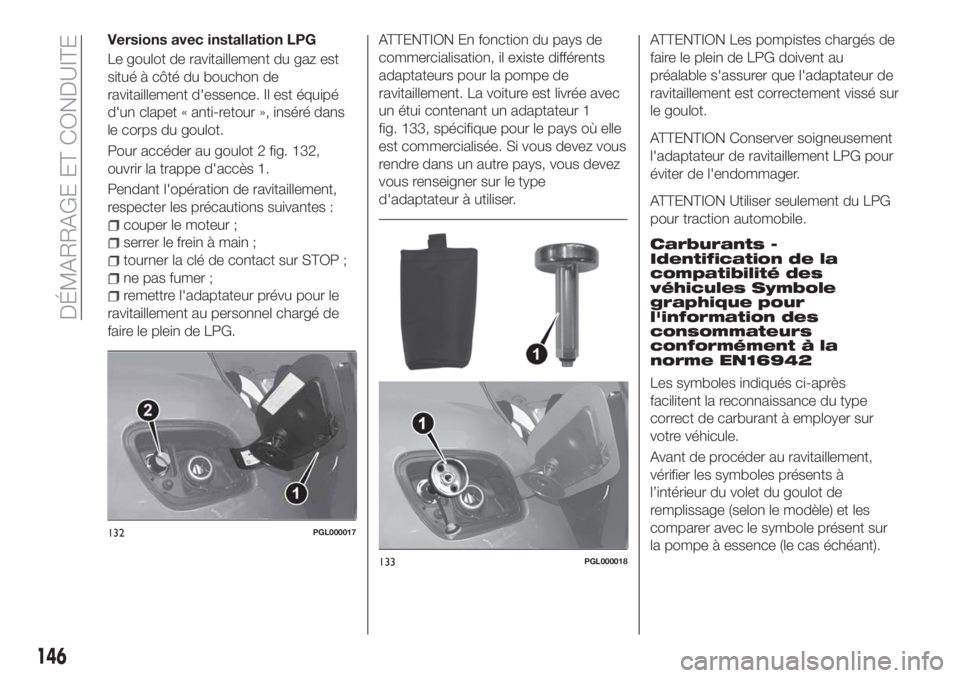

Versions avec installation LPG
Le goulot de ravitaillement du gaz est
situé à côté du bouchon de
ravitaillement d'essence. Il est équipé
d'un clapet « anti-retour », inséré dans
le corps du goulot.
Pour accéder au goulot 2 fig. 132,
ouvrir la trappe d'accès 1.
Pendant l'opération de ravitaillement,
respecter les précautions suivantes :
couper le moteur ;
serrer le frein à main ;
tourner la clé de contact sur STOP ;
ne pas fumer ;
remettre l'adaptateur prévu pour le
ravitaillement au personnel chargé de
faire le plein de LPG.
ATTENTION En fonction du pays de
commercialisation, il existe différents
adaptateurs pour la pompe de
ravitaillement. La voiture est livrée avec
un étui contenant un adaptateur 1
fig. 133, spécifique pour le pays où elle
est commercialisée. Si vous devez vous
rendre dans un autre pays, vous devez
vous renseigner sur le type
d'adaptateur à utiliser.ATTENTION Les pompistes chargés de
faire le plein de LPG doivent au
préalable s'assurer que l'adaptateur de
ravitaillement est correctement vissé sur
le goulot.
ATTENTION Conserver soigneusement
l'adaptateur de ravitaillement LPG pour
éviter de l'endommager.
ATTENTION Utiliser seulement du LPG
pour traction automobile.
Carburants -
Identification de la
compatibilité des
véhicules Symbole
graphique pour
l'information des
consommateurs
conformément à la
norme EN16942
Les symboles indiqués ci-après
facilitent la reconnaissance du type
correct de carburant à employer sur
votre véhicule.
Avant de procéder au ravitaillement,
vérifier les symboles présents à
l’intérieur du volet du goulot de
remplissage (selon le modèle) et les
comparer avec le symbole présent sur
la pompe à essence (le cas échéant).
132PGL000017
133PGL000018
146
DÉMARRAGE ET CONDUITE

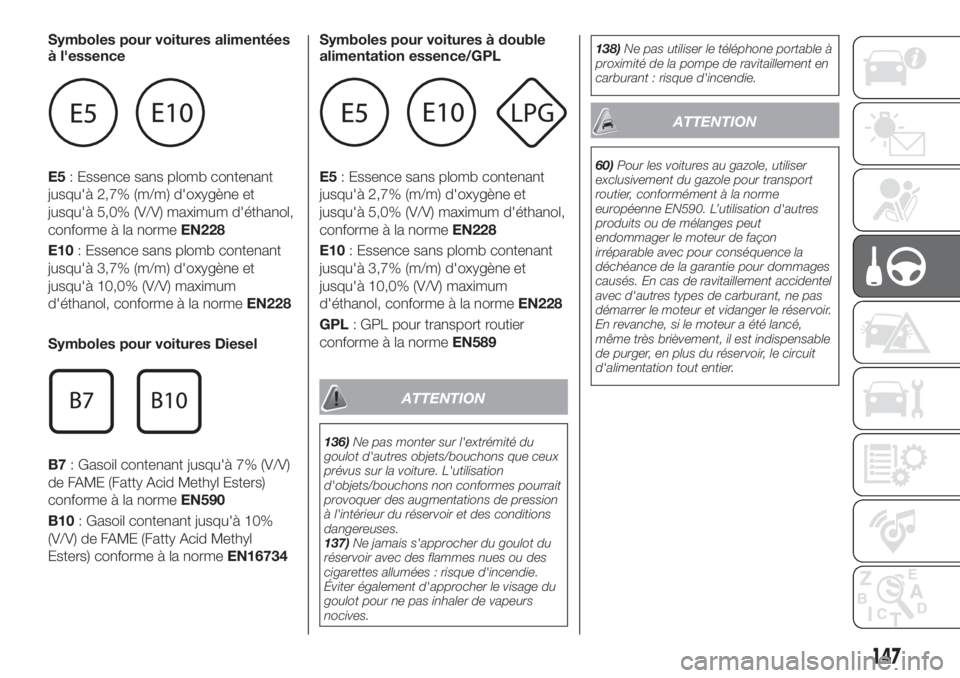

Symboles pour voitures alimentées
à l'essence
E5: Essence sans plomb contenant
jusqu'à 2,7% (m/m) d'oxygène et
jusqu'à 5,0% (V/V) maximum d'éthanol,
conforme à la normeEN228
E10: Essence sans plomb contenant
jusqu'à 3,7% (m/m) d'oxygène et
jusqu'à 10,0% (V/V) maximum
d'éthanol, conforme à la normeEN228
Symboles pour voitures Diesel
B7: Gasoil contenant jusqu'à 7% (V/V)
de FAME (Fatty Acid Methyl Esters)
conforme à la normeEN590
B10: Gasoil contenant jusqu'à 10%
(V/V) de FAME (Fatty Acid Methyl
Esters) conforme à la normeEN16734Symboles pour voitures à double
alimentation essence/GPL
E5: Essence sans plomb contenant
jusqu'à 2,7% (m/m) d'oxygène et
jusqu'à 5,0% (V/V) maximum d'éthanol,
conforme à la normeEN228
E10: Essence sans plomb contenant
jusqu'à 3,7% (m/m) d'oxygène et
jusqu'à 10,0% (V/V) maximum
d'éthanol, conforme à la normeEN228
GPL: GPL pour transport routier
conforme à la normeEN589
ATTENTION
136)Ne pas monter sur l'extrémité du
goulot d'autres objets/bouchons que ceux
prévus sur la voiture. L'utilisation
d'objets/bouchons non conformes pourrait
provoquer des augmentations de pression
à l'intérieur du réservoir et des conditions
dangereuses.
137)Ne jamais s'approcher du goulot du
réservoir avec des flammes nues ou des
cigarettes allumées : risque d'incendie.
Éviter également d'approcher le visage du
goulot pour ne pas inhaler de vapeurs
nocives.138)Ne pas utiliser le téléphone portable à
proximité de la pompe de ravitaillement en
carburant : risque d'incendie.
ATTENTION
60)Pour les voitures au gazole, utiliser
exclusivement du gazole pour transport
routier, conformément à la norme
européenne EN590. L’utilisation d'autres
produits ou de mélanges peut
endommager le moteur de façon
irréparable avec pour conséquence la
déchéance de la garantie pour dommages
causés. En cas de ravitaillement accidentel
avec d'autres types de carburant, ne pas
démarrer le moteur et vidanger le réservoir.
En revanche, si le moteur a été lancé,
même très brièvement, il est indispensable
de purger, en plus du réservoir, le circuit
d'alimentation tout entier.
147

SITUATIONS D'URGENCE
Un pneu crevé ou une ampoule grillée ?
Il arrive parfois que certains
inconvénients viennent perturber notre
voyage.
Les pages consacrées aux situations
d'urgence peuvent vous aider à
affronter de manière autonome et en
toute tranquillité des situations critiques.
Dans une situation d'urgence, nous
vous conseillons d'appeler le numéro
vert figurant sur le Carnet de Garantie.
Il est également possible d'appeler le
numéro vert universel, national ou
international pour trouver le Réseau
Après-vente Fiat le plus proche.FEUX DE DÉTRESSE..........149
REMPLACEMENT D'UNE
AMPOULE................149
REMPLACEMENT DES FUSIBLES .159
REMPLACEMENT D'UNE ROUE . .165
KIT FIX&GO AUTOMATIC.......170
DÉMARRAGE D'URGENCE.....172
SYSTÈME DE COUPURE DE
CARBURANT..............174
BOÎTE DE VITESSES
AUTOMATIQUE.............176
BOÎTE DE VITESSES
AUTOMATIQUE À DOUBLE
EMBRAYAGE..............178
REMORQUAGE DU VÉHICULE . . .179
148
SITUATIONS D'URGENCE
