FIAT TIPO 5DOORS STATION WAGON 2020 Brugs- og vedligeholdelsesvejledning (in Danish)

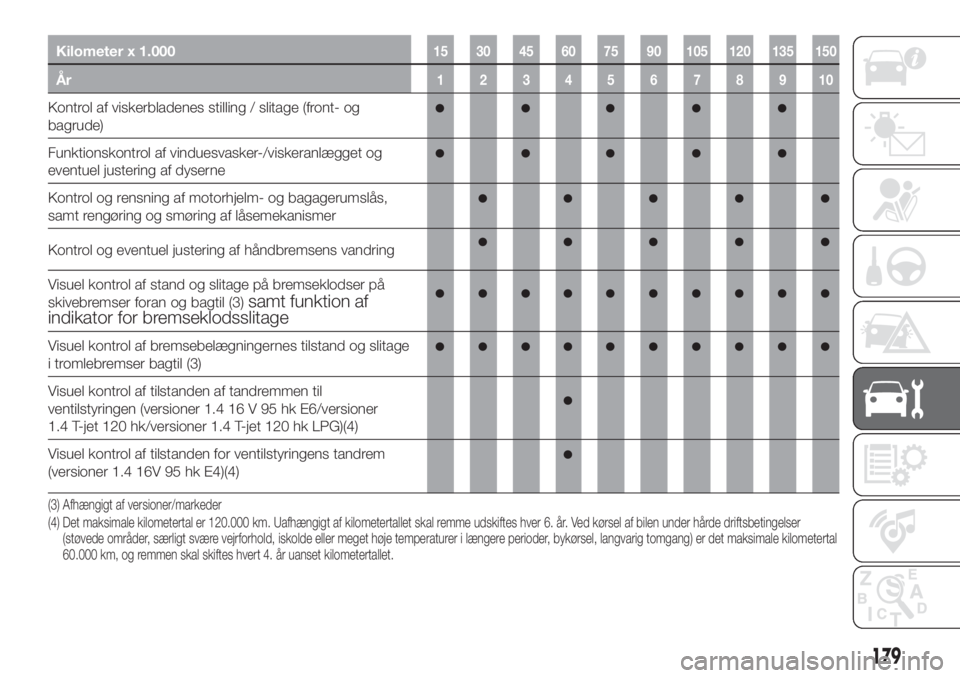

Kilometer x 1.00015 30 45 60 75 90 105 120 135 150
År12345678910
Kontrol af viskerbladenes stilling / slitage (front- og
bagrude)
Funktionskontrol af vinduesvasker-/viskeranlægget og
eventuel justering af dyserne
Kontrol og rensning af motorhjelm- og bagagerumslås,
samt rengøring og smøring af låsemekanismer
Kontrol og eventuel justering af håndbremsens vandring
Visuel kontrol af stand og slitage på bremseklodser på
skivebremser foran og bagtil (3)
samt funktion af
indikator for bremseklodsslitage
Visuel kontrol af bremsebelægningernes tilstand og slitage
i tromlebremser bagtil (3)
Visuel kontrol af tilstanden af tandremmen til
ventilstyringen (versioner 1.4 16 V 95 hk E6/versioner
1.4 T-jet 120 hk/versioner 1.4 T-jet 120 hk LPG)(4)
Visuel kontrol af tilstanden for ventilstyringens tandrem
(versioner 1.4 16V 95 hk E4)(4)
(3) Afhængigt af versioner/markeder
(4) Det maksimale kilometertal er 120.000 km. Uafhængigt af kilometertallet skal remme udskiftes hver 6. år. Ved kørsel af bilen under hårde driftsbetingelser
(støvede områder, særligt svære vejrforhold, iskolde eller meget høje temperaturer i længere perioder, bykørsel, langvarig tomgang) er det maksimale kilometertal
60.000 km, og remmen skal skiftes hvert 4. år uanset kilometertallet.
179

Kilometer x 1.00015 30 45 60 75 90 105 120 135 150
År12345678910
Visuel kontrol af tilstanden af drivremmen/drivremmene for
til styring af hjælpeenheder (versioner 1.4 16 V 95 hk
E6/versioner 1.4 T-jet 120 hk/versioner 1.4 T-jet 120 hk
LPG)(4)
Visuel kontrol af tilstanden af drivrem(me) til styring af
tilbehør (versioner 1.4 16V 95 hk E4)(4)
Visuel kontrol af tilstanden af drivrem/drivremmene) til
styring af hjælpeenheder (versioner 1.6 E.TorQ
E6/versioner 1.6 E.TorQ E4)
Kontrol af remspænding for hjælpeenheder (versioner
uden automatisk remstrammer) (versioner 1.4 16V 95hk
E6/versioner 1.4 T-jet 120 hk/versioner 1.4 T-jet 120 hk
LPG)
Kontrol af remspænding for hjælpeenheder (versioner
uden automatisk remstrammer) (versioner 1.4 16V 95 hk
E4)
Kontrol af remspænding for hjælpeenheder (versioner
uden automatisk remstrammer) (versioner 1.6 E.TorQ
E6/versioner 1.6 E.TorQ E4)
(4) Det maksimale kilometertal er 120.000 km. Uafhængigt af kilometertallet skal remme udskiftes hver 6. år. Ved kørsel af bilen under hårde driftsbetingelser
(støvede områder, særligt svære vejrforhold, iskolde eller meget høje temperaturer i længere perioder, bykørsel, langvarig tomgang) er det maksimale kilometertal
60.000 km, og remmen skal skiftes hvert 4. år uanset kilometertallet.
180
VEDLIGEHOLDELSE OG PLEJE

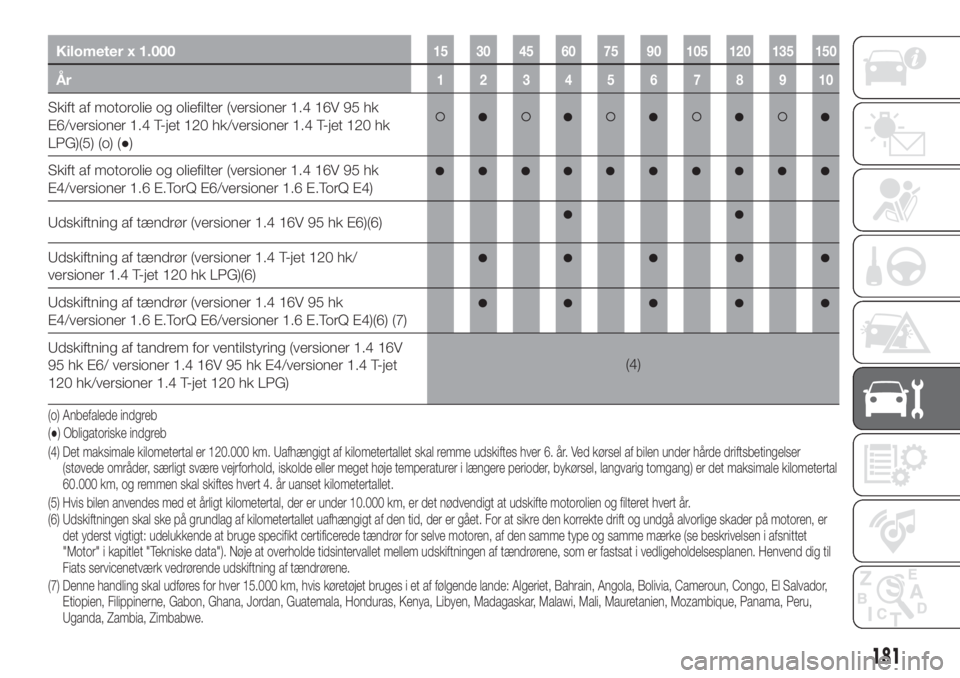

Kilometer x 1.00015 30 45 60 75 90 105 120 135 150
År12345678910
Skift af motorolie og oliefilter (versioner 1.4 16V 95 hk
E6/versioner 1.4 T-jet 120 hk/versioner 1.4 T-jet 120 hk
LPG)(5) (o) (●)
Skift af motorolie og oliefilter (versioner 1.4 16V 95 hk
E4/versioner 1.6 E.TorQ E6/versioner 1.6 E.TorQ E4)
Udskiftning af tændrør (versioner 1.4 16V 95 hk E6)(6)
Udskiftning af tændrør (versioner 1.4 T-jet 120 hk/
versioner 1.4 T-jet 120 hk LPG)(6)
Udskiftning af tændrør (versioner 1.4 16V 95 hk
E4/versioner 1.6 E.TorQ E6/versioner 1.6 E.TorQ E4)(6) (7)
Udskiftning af tandrem for ventilstyring (versioner 1.4 16V
95 hk E6/ versioner 1.4 16V 95 hk E4/versioner 1.4 T-jet
120 hk/versioner 1.4 T-jet 120 hk LPG)(4)
(5) Hvis bilen anvendes med et årligt kilometertal, der er under 10.000 km, er det nødvendigt at udskifte motorolien og filteret hvert år. (o) Anbefalede indgreb
(●) Obligatoriske indgreb
(6) Udskiftningen skal ske på grundlag af kilometertallet uafhængigt af den tid, der er gået. For at sikre den korrekte drift og undgå alvorlige skaderpå motoren, er
det yderst vigtigt: udelukkende at bruge specifikt certificerede tændrør for selve motoren, af den samme type og samme mærke (se beskrivelsen i afsnittet
"Motor" i kapitlet "Tekniske data"). Nøje at overholde tidsintervallet mellem udskiftningen af tændrørene, som er fastsat i vedligeholdelsesplanen. Henvend dig til
Fiats servicenetværk vedrørende udskiftning af tændrørene.
(7) Denne handling skal udføres for hver 15.000 km, hvis køretøjet bruges i et af følgende lande: Algeriet, Bahrain, Angola, Bolivia, Cameroun, Congo, El Salvador,
Etiopien, Filippinerne, Gabon, Ghana, Jordan, Guatemala, Honduras, Kenya, Libyen, Madagaskar, Malawi, Mali, Mauretanien, Mozambique, Panama, Peru,
Uganda, Zambia, Zimbabwe. (4) Det maksimale kilometertal er 120.000 km. Uafhængigt af kilometertallet skal remme udskiftes hver 6. år. Ved kørsel af bilen under hårde driftsbetingelser
(støvede områder, særligt svære vejrforhold, iskolde eller meget høje temperaturer i længere perioder, bykørsel, langvarig tomgang) er det maksimale kilometertal
60.000 km, og remmen skal skiftes hvert 4. år uanset kilometertallet.
181

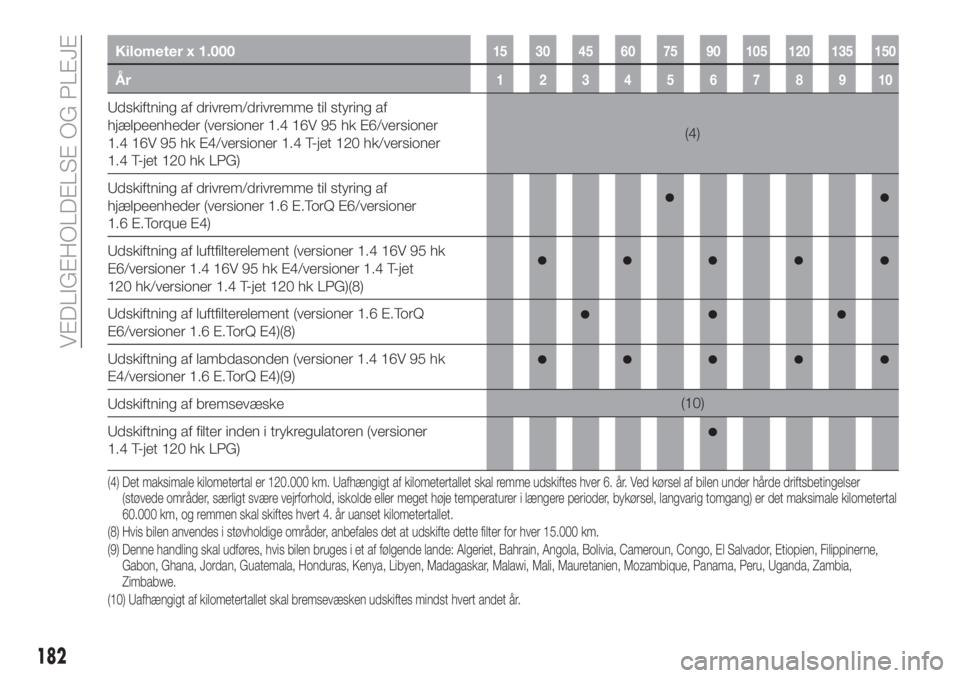

Kilometer x 1.00015 30 45 60 75 90 105 120 135 150
År12345678910
Udskiftning af drivrem/drivremme til styring af
hjælpeenheder (versioner 1.4 16V 95 hk E6/versioner
1.4 16V 95 hk E4/versioner 1.4 T-jet 120 hk/versioner
1.4 T-jet 120 hk LPG)(4)
Udskiftning af drivrem/drivremme til styring af
hjælpeenheder (versioner 1.6 E.TorQ E6/versioner
1.6 E.Torque E4)
Udskiftning af luftfilterelement (versioner 1.4 16V 95 hk
E6/versioner 1.4 16V 95 hk E4/versioner 1.4 T-jet
120 hk/versioner 1.4 T-jet 120 hk LPG)(8)
Udskiftning af luftfilterelement (versioner 1.6 E.TorQ
E6/versioner 1.6 E.TorQ E4)(8)
Udskiftning af lambdasonden (versioner 1.4 16V 95 hk
E4/versioner 1.6 E.TorQ E4)(9)
Udskiftning af bremsevæske(10)
Udskiftning af filter inden i trykregulatoren (versioner
1.4 T-jet 120 hk LPG)
(4) Det maksimale kilometertal er 120.000 km. Uafhængigt af kilometertallet skal remme udskiftes hver 6. år. Ved kørsel af bilen under hårde driftsbetingelser
(støvede områder, særligt svære vejrforhold, iskolde eller meget høje temperaturer i længere perioder, bykørsel, langvarig tomgang) er det maksimale kilometertal
60.000 km, og remmen skal skiftes hvert 4. år uanset kilometertallet.
(8) Hvis bilen anvendes i støvholdige områder, anbefales det at udskifte dette filter for hver 15.000 km.
(9) Denne handling skal udføres, hvis bilen bruges i et af følgende lande: Algeriet, Bahrain, Angola, Bolivia, Cameroun, Congo, El Salvador, Etiopien, Filippinerne,
Gabon, Ghana, Jordan, Guatemala, Honduras, Kenya, Libyen, Madagaskar, Malawi, Mali, Mauretanien, Mozambique, Panama, Peru, Uganda, Zambia,
Zimbabwe.
(10) Uafhængigt af kilometertallet skal bremsevæsken udskiftes mindst hvert andet år.
182
VEDLIGEHOLDELSE OG PLEJE

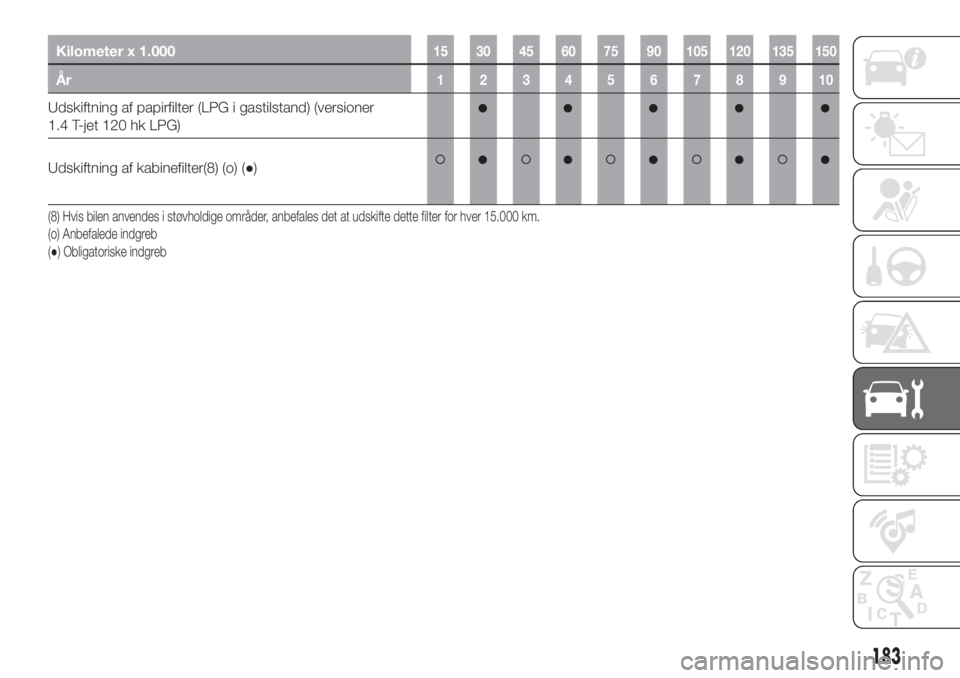

Kilometer x 1.00015 30 45 60 75 90 105 120 135 150
År12345678910
Udskiftning af papirfilter (LPG i gastilstand) (versioner
1.4 T-jet 120 hk LPG)
Udskiftning af kabinefilter(8) (o) (●)
(8) Hvis bilen anvendes i støvholdige områder, anbefales det at udskifte dette filter for hver 15.000 km.
(o) Anbefalede indgreb
(●) Obligatoriske indgreb
183

VEDLIGEHOLDELSESPLAN (dieselversioner)
BEMÆRK: Når det sidste indgreb, som er angivet i tabellen, er udført, skal du fortsætte den programmerede vedligeholdelse og
overholde den intervalfrekvens, som angives af planen ved hjælp af prikker eller med en dedikeret note for hvert indgreb. Vigtigt:
bare at genoptage vedligeholdelsen fra planens start kan forårsage, at det maksimale tilladte interval overskrides for nogle
indgreb!
Kilometer x 1.00020 40 60 80 100 120 140 160 180 200
År12345678910
Kontrol af tilstand/slid på dæk og eventuel regulering af
dæktryk, kontrol af tilstand/udløb af dækreparationssættet
(hvis til stede)
Funktionskontrol af lysanlægget (lygter, blinklys,
havariblink, bagagerum, kabine, handskerum,
kontrollamper på instrumentgruppe, osv.)
Kontrol af væskestande og om nødvendigt efterfyldning i
motorrummet(1) (2)
Kontrol af emissioner/røgtæthed i udstødningen
Kontrol ved hjælp af diagnosestik af
motorstyringssystemernes funktion, emissioner og
(afhængigt af versioner) nedbrydning af motorolien(3)
(1) Eventuelle påfyldninger skal udføres med de væsker, der er anført i bilens dokumentation og først efter at have kontrolleret, at anlægget er intakt.
(2) Forbruget af tilsætningsstof til emissioner (UREA) afhænger af de forhold, under hvilke bilen bruges, angives via kontrollampen og en meddelelsepå
instrumentgruppen (afhængigt af versioner/markeder).
(3) Hvis "den ikke opbrugte resterende procentdel motorolie", som måles af diagnosticeringen af køretøjet, er mindre eller lig med 20 %, anbefales det at skifte
motorolie og oliefilter for at undgå et yderligere vedligeholdelsesindgreb inden for kort tid.
184
VEDLIGEHOLDELSE OG PLEJE

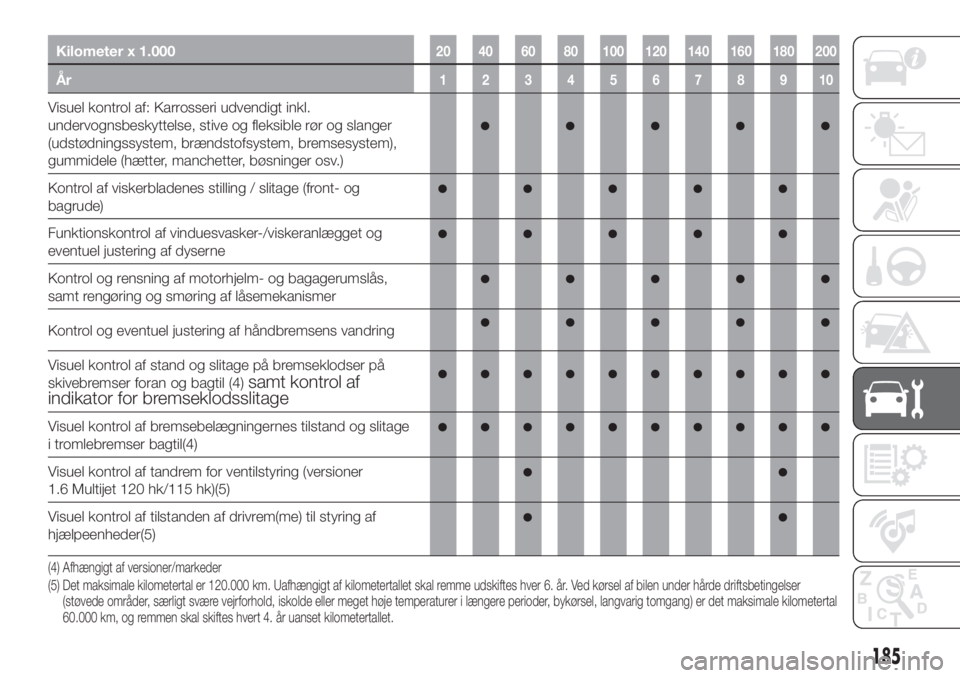

Kilometer x 1.00020 40 60 80 100 120 140 160 180 200
År12345678910
Visuel kontrol af: Karrosseri udvendigt inkl.
undervognsbeskyttelse, stive og fleksible rør og slanger
(udstødningssystem, brændstofsystem, bremsesystem),
gummidele (hætter, manchetter, bøsninger osv.)
Kontrol af viskerbladenes stilling / slitage (front- og
bagrude)
Funktionskontrol af vinduesvasker-/viskeranlægget og
eventuel justering af dyserne
Kontrol og rensning af motorhjelm- og bagagerumslås,
samt rengøring og smøring af låsemekanismer
Kontrol og eventuel justering af håndbremsens vandring
Visuel kontrol af stand og slitage på bremseklodser på
skivebremser foran og bagtil (4)
samt kontrol af
indikator for bremseklodsslitage
Visuel kontrol af bremsebelægningernes tilstand og slitage
i tromlebremser bagtil(4)
Visuel kontrol af tandrem for ventilstyring (versioner
1.6 Multijet 120 hk/115 hk)(5)
Visuel kontrol af tilstanden af drivrem(me) til styring af
hjælpeenheder(5)
(4) Afhængigt af versioner/markeder
(5) Det maksimale kilometertal er 120.000 km. Uafhængigt af kilometertallet skal remme udskiftes hver 6. år. Ved kørsel af bilen under hårde driftsbetingelser
(støvede områder, særligt svære vejrforhold, iskolde eller meget høje temperaturer i længere perioder, bykørsel, langvarig tomgang) er det maksimale kilometertal
60.000 km, og remmen skal skiftes hvert 4. år uanset kilometertallet.
185

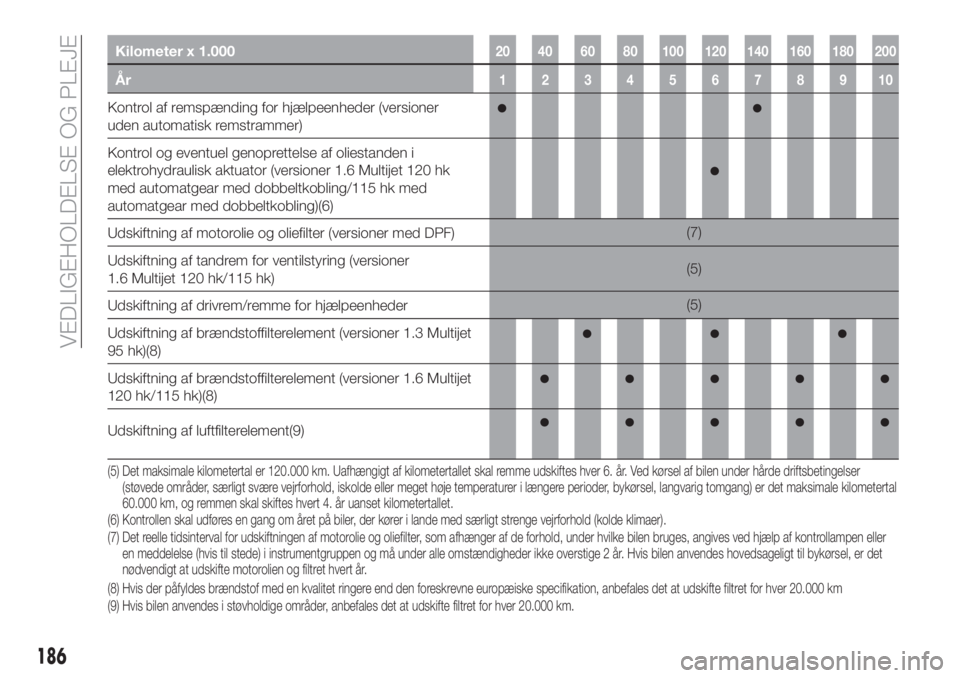

Kilometer x 1.00020 40 60 80 100 120 140 160 180 200
År12345678910
Kontrol af remspænding for hjælpeenheder (versioner
uden automatisk remstrammer)
Kontrol og eventuel genoprettelse af oliestanden i
elektrohydraulisk aktuator (versioner 1.6 Multijet 120 hk
med automatgear med dobbeltkobling/115 hk med
automatgear med dobbeltkobling)(6)
Udskiftning af motorolie og oliefilter (versioner med DPF)(7)
Udskiftning af tandrem for ventilstyring (versioner
1.6 Multijet 120 hk/115 hk)(5)
Udskiftning af drivrem/remme for hjælpeenheder(5)
Udskiftning af brændstoffilterelement (versioner 1.3 Multijet
95 hk)(8)
Udskiftning af brændstoffilterelement (versioner 1.6 Multijet
120 hk/115 hk)(8)
Udskiftning af luftfilterelement(9)
(6) Kontrollen skal udføres en gang om året på biler, der kører i lande med særligt strenge vejrforhold (kolde klimaer).
(7) Det reelle tidsinterval for udskiftningen af motorolie og oliefilter, som afhænger af de forhold, under hvilke bilen bruges, angives ved hjælp afkontrollampen eller
en meddelelse (hvis til stede) i instrumentgruppen og må under alle omstændigheder ikke overstige 2 år. Hvis bilen anvendes hovedsageligt til bykørsel, er det
nødvendigt at udskifte motorolien og filtret hvert år. (5) Det maksimale kilometertal er 120.000 km. Uafhængigt af kilometertallet skal remme udskiftes hver 6. år. Ved kørsel af bilen under hårde driftsbetingelser
(støvede områder, særligt svære vejrforhold, iskolde eller meget høje temperaturer i længere perioder, bykørsel, langvarig tomgang) er det maksimale kilometertal
60.000 km, og remmen skal skiftes hvert 4. år uanset kilometertallet.
(8) Hvis der påfyldes brændstof med en kvalitet ringere end den foreskrevne europæiske specifikation, anbefales det at udskifte filtret for hver 20.000 km
(9) Hvis bilen anvendes i støvholdige områder, anbefales det at udskifte filtret for hver 20.000 km.
186
VEDLIGEHOLDELSE OG PLEJE

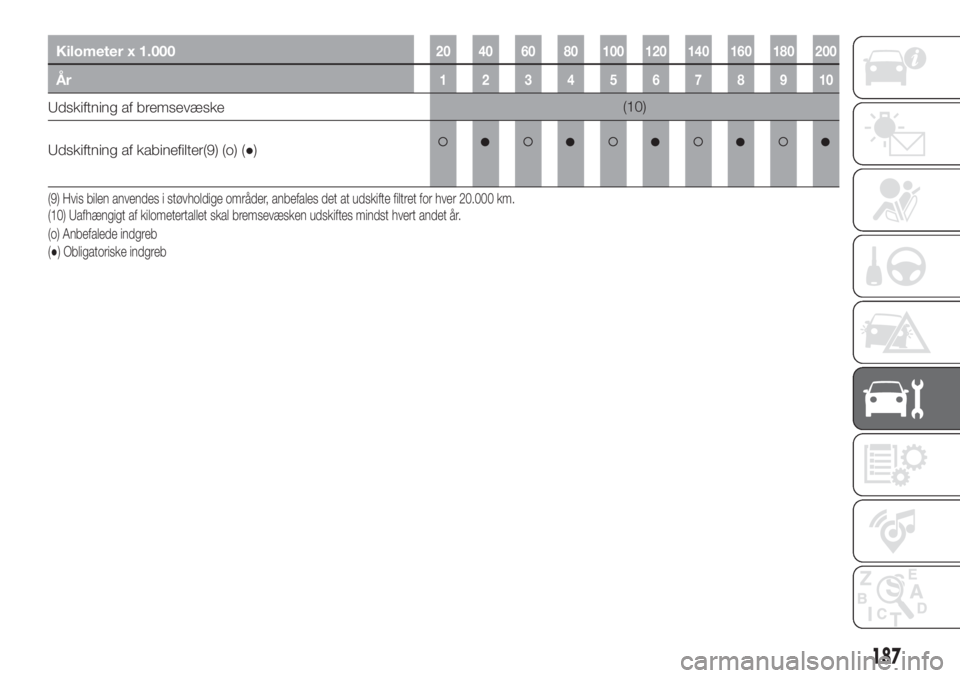

Kilometer x 1.00020 40 60 80 100 120 140 160 180 200
År12345678910
Udskiftning af bremsevæske(10)
Udskiftning af kabinefilter(9) (o) (●)
(10) Uafhængigt af kilometertallet skal bremsevæsken udskiftes mindst hvert andet år. (9) Hvis bilen anvendes i støvholdige områder, anbefales det at udskifte filtret for hver 20.000 km.
(o) Anbefalede indgreb
(●) Obligatoriske indgreb
187

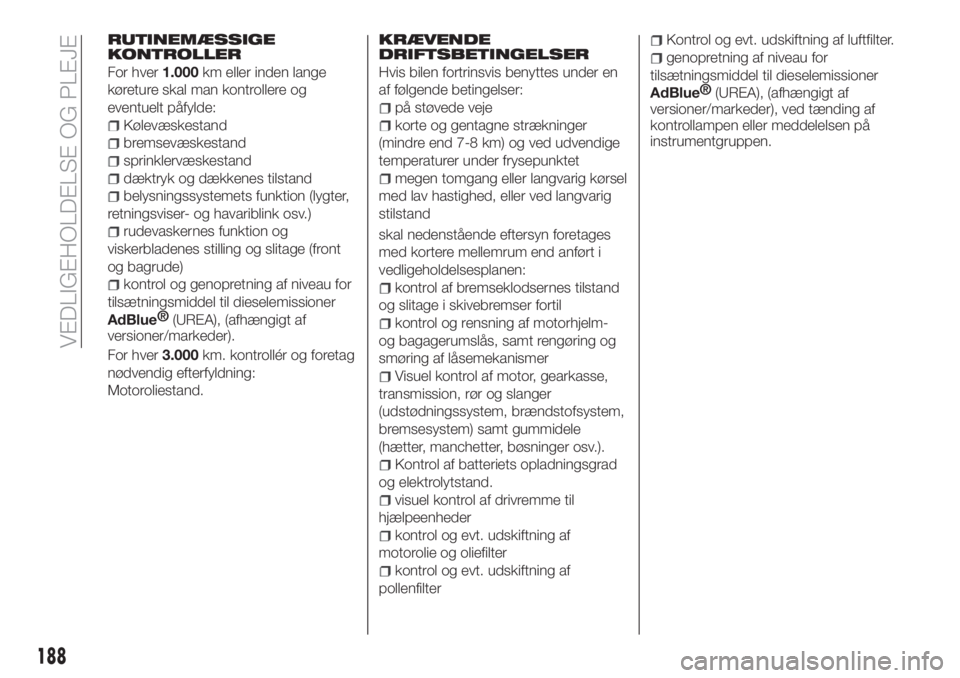

RUTINEMÆSSIGE
KONTROLLER
For hver1.000km eller inden lange
køreture skal man kontrollere og
eventuelt påfylde:
Kølevæskestand
bremsevæskestand
sprinklervæskestand
dæktryk og dækkenes tilstand
belysningssystemets funktion (lygter,
retningsviser- og havariblink osv.)
rudevaskernes funktion og
viskerbladenes stilling og slitage (front
og bagrude)
kontrol og genopretning af niveau for
tilsætningsmiddel til dieselemissioner
AdBlue®
(UREA), (afhængigt af
versioner/markeder).
For hver3.000km. kontrollér og foretag
nødvendig efterfyldning:
Motoroliestand.
KRÆVENDE
DRIFTSBETINGELSER
Hvis bilen fortrinsvis benyttes under en
af følgende betingelser:
på støvede veje
korte og gentagne strækninger
(mindre end 7-8 km) og ved udvendige
temperaturer under frysepunktet
megen tomgang eller langvarig kørsel
med lav hastighed, eller ved langvarig
stilstand
skal nedenstående eftersyn foretages
med kortere mellemrum end anført i
vedligeholdelsesplanen:
kontrol af bremseklodsernes tilstand
og slitage i skivebremser fortil
kontrol og rensning af motorhjelm-
og bagagerumslås, samt rengøring og
smøring af låsemekanismer
Visuel kontrol af motor, gearkasse,
transmission, rør og slanger
(udstødningssystem, brændstofsystem,
bremsesystem) samt gummidele
(hætter, manchetter, bøsninger osv.).
Kontrol af batteriets opladningsgrad
og elektrolytstand.
visuel kontrol af drivremme til
hjælpeenheder
kontrol og evt. udskiftning af
motorolie og oliefilter
kontrol og evt. udskiftning af
pollenfilter
Kontrol og evt. udskiftning af luftfilter.
genopretning af niveau for
tilsætningsmiddel til dieselemissioner
AdBlue®
(UREA), (afhængigt af
versioner/markeder), ved tænding af
kontrollampen eller meddelelsen på
instrumentgruppen.
188
VEDLIGEHOLDELSE OG PLEJE
