Grupa 2
Dzieci o wadze od 15 do 25 kg mogą
być przytrzymywane bezpośrednio
pasem bezpieczeństwa samochodu
rys. 96.
W tym przypadku foteliki pełnią jedynie
funkcję prawidłowego ustawienia
dziecka w stosunku do pasa
bezpieczeństwa, tak aby odcinek
przekątny pasa bezpieczeństwa
przylegał do klatki piersiowej, a nie do
szyi, a odcinek poziomy pasa przylegał
do bioder, a nie do brzucha dziecka.Grupa 3
Dla dzieci o wadze od 22 do 36 kg
istnieją odpowiednie urządzenia
zabezpieczające, które umożliwiają
prawidłowe ustawienia pasa
bezpieczeństwa.
Na rysunku rys. 97 pokazano przykład
poprawnego umieszczenia dziecka na
tylnym siedzeniu.
Dzieci o wzroście powyżej 1,50 m
można zapinać pasem bezpieczeństwa
jak osoby dorosłe.
9606096J0003EM
9706096J0004EM
99

DOSTOSOWANIE SIEDZEŃ PASAŻERÓW DO UŻYCIA FOTELIKÓW UNIVERSALI
Samochód jest zgodny z nową Dyrektywą Europejską 2000/3/WE, która reguluje montowalność fotelików dla dzieci na różnych
miejscach w samochodzie, zgodnie z poniższą tabelą:
Umiejscowienie fotelika typu uniwersalnego
GrupaPrzedziały
wagoweSiedzenie pasażera przedniego
(*)Siedzenie
pasażera tylne
środkoweSiedzenia
pasażerów
tylnych bocznych Poduszka
powietrzna
aktywnaPoduszka
powietrzna
nieaktywna
Grupa 0 do 13 kg X U X U
Grupa 0+ do 13 kg X U X U
Grupa 1 9-18 kg X U X U
Grupa 2 15-25 kg U U X U
Grupa 3 22-36 kg U U X U
(*)UWAGA: NIE należy NIGDY instalować fotelików skierowanych przeciwnie do kierunku jazdy na siedzeniu przednim, gdy aktywna jest poduszka powietrzna.
Gdyby zamierzano zainstalować fotelik zwrócony przeciwnie do kierunku jazdy na siedzeniu przednim, należy wyłączyć daną poduszkę powietrzną (patrz opis
w sekcji „Uzupełniający system bezpieczeństwa biernego (SRS) - Poduszki powietrzne”)
X = Miejsce siedzące nieodpowiednie dla dzieci z tej kategorii wagowej.
U = Odpowiednie dla systemów ochronnych kategorii „Uniwersalnej”, zgodnie z Rozporządzeniem Europejskim EKG-R44 dla
wskazanych „Grup”.
100
BEZPIECZEŃSTWO

INSTALACJA FOTELIKA
ISOFIX
88) 89) 90)
Skrajne miejsca tylne samochodu
wyposażone są w mocowania ISOFIX,
aby w szybki, łatwy i bezpieczny
sposób zamontować fotelik. System
ISOFIX pozwala na montaż systemów
ochronnych dla dzieci ISOFIX, bez
konieczności użycia pasów
bezpieczeństwa samochodu,
a mocując fotelik bezpośrednio do
trzech mocowań występujących
w samochodzie.
Na różnych miejscach tego samego
samochodu możliwy jest montaż
mieszany fotelików tradycyjnych
i fotelików ISOFIX.
Aby zainstalować fotelik ISOFIX, należy
umocować go do dwóch metalowych
mocowań 1 rys. 98 znajdujących się
z tyłu poduszki siedzenia tylnego,
w punkcie styku z oparciem siedzenia,
a następnie umocować mocowanie
górne fotelika do specjalnego
mocowania 2 rys. 99znajdującego się
za oparciem siedzenia.
Na rysunku rys. 101 przedstawiono
orientacyjnie przykład fotelika ISOFIX
typu uniwersalnego dla grupy wagowej
1.Dla innych grup wagowych
przeznaczony jest fotelik ISOFIX typu
specyficznego, którego można użyć
tylko wówczas, gdy jest odpowiednio
przebadany doświadczalnie dla tego
typu samochodu (patrz lista
samochodów załączona do fotelika).
OSTRZEŻENIErys. 101 stanowi
orientacyjne odniesienie w zakresie
montażu. Fotelik należy montować
zgodnie z obowiązkowo dołączoną do
niego instrukcją.
9806096J0008EM
99P2000179
100F1B0117C
101

UWAGA W przypadku stosowania
fotelika dziecięcego ISOFIX typu
uniwersalnego można używać
wyłącznie fotelików z homologacją EKG
R44 „ISOFIX Universal” (R44/03 lub
późniejszymi aktualizacjami) (patrz
rys. 100 ).
10106096J0007EM
102
BEZPIECZEŃSTWO

DOSTOSOWANIE SIEDZEŃ PASAŻERÓW DO UŻYCIA FOTELIKÓW ISOFIX
POŁOŻENIA ISOFIX W SAMOCHODZIE
Kategorie wagoweKategoria
wymiarówUrządzenieSiedzenie
pasażera
przedniegoSiedzenia
pasażerów
tylnych bocznychSiedzenie
pasażera tylne
środkowe
Grupa 0 (do 10 kg) E ISO/R1XILX
Grupa 0+ (do 13 kg)E ISO/R1
XILX
D ISO/R2XILX
C ISO/R3X IL (*) X
Grupa 1 (od 9 do
18 kg)D ISO/R2
XILX
C ISO/R3X IL (*) X
B ISO/F2XIUF-ILX
B1 ISO/F2XXIUF-ILX
A ISO/F3XIUF-ILX
X Pozycja ISOFIX niedostosowana do systemów ochronnych dla dzieci ISOFIX dla tej kategorii wagowej i/lub wymiarów.
IL Dostosowana do systemów mocowania fotelików dla dzieci ISOFIX kategorii „Specjalnej do danego pojazdu”, „Ograniczonej” lub „Pół-uniwersalnej”,
homologowanych do tego typu samochodu.
IL (*) Montaż fotelika ISOFIX możliwy jest poprzez wykonanie regulacji siedzenia przedniego.
IUF Dostosowana do systemów chroniących dzieci ISOFIX z kategorii uniwersalnej, zwróconych przodem do kierunku jazdy i homologowanych do użytku w tej
grupie wagowej.
103

FOTELIKI i-Size
Foteliki tego typu, zaprojektowane
i homologowane zgodnie
z rozporządzeniem i-Size (EKG R129),
zapewniają lepsze warunki
bezpieczeństwa przy przewożeniu
w samochodzie dzieci:
obowiązek przewożenia dziecka
w wieku do 15 miesięcy tyłem do
kierunku jazdy;
większa ochrona ze strony fotelika
w razie zderzeń bocznych;
zachęcenie do korzystania z systemu
ISOFIX mającego na celu uniknięcie
błędów podczas instalacji fotelika;
większa skuteczność w doborze
fotelika, już nie w oparciu o wagę, ale
o wzrost dziecka;
lepsza kompatybilność między
fotelami samochodu a fotelikami
dziecięcymi: foteliki i-Size można
uważać za lepszą wersję fotelików
ISOFIX, ponieważ mogą być
instalowane stricte na miejscach
z homologacją i-Size, ale też ich
montaż możliwy jest na miejscach
z homologacją ISOFIX (EKG R44).
Uwaga Jeśli miejsca samochodu
posiadają homologację i-Size, wówczas
są one wyszczególnione znajdującym
się na wysokości mocowań systemu
ISOFIX symbolem widocznym na
rys. 102.Uwaga Aby sprawdzić, czy samochód
posiada homologację na instalację
fotelików dziecięcych typu i-Size, należy
się zapoznać z tabelą znajdującą się na
następnej stronie.
102F1B0124C
104
BEZPIECZEŃSTWO

Poniższa tabela, zgodnie z normą europejską EKG 129, wskazuje możliwość instalowania fotelików i-Size.
POŁOŻENIA i-Size W SAMOCHODZIE
UrządzenieSiedzenie
pasażera
przedniegoSiedzenia
pasażerów tylnych
bocznychSiedzenie
pasażera tylne
środkowe
Foteliki dziecięce i-SizeISO/R2 X i-U X
ISO/F2 X i-U X
i-U: dostosowane do fotelików i-Size typu uniwersalnego, montowanych zarówno tyłem do kierunku jazdy jak i w kierunku
jazdy.
X: miejsce siedzące nieodpowiednie dla fotelików dziecięcych i-Size typu uniwersalnego.
105

FOTELIKI DLA DZIECI ZALECANE PRZEZ MARKĘ FIAT DO PAŃSTWA SAMOCHODU
Lineaccessori MOPAR®proponuje kompletną gamę fotelików dla dzieci do mocowania przy użyciu trzypunktowego pasa
bezpieczeństwa lub mocowań ISOFIX.
OSTRZEŻENIE FCA zaleca instalowanie fotelika zgodnie z instrukcją obowiązkowo do niego załączoną.
Grupa wagowa Fotelik Typ fotelika Instalacja fotelika
Grupa 0+:
od urodzenia do
wagi 13 kg
od 40 cm do
80 cm
BeSafe iZi Go Modular
Kod zamówienia Fiat: 71808564
Fotelik uniwersalny/i-Size.
Instalowany w stronę przeciwną
do kierunku jazdy wyłącznie przy
użyciu pasów bezpieczeństwa
samochodu lub z zastosowaniem
specjalnej bazy i-Size (możliwość
nabycia oddzielnie) i mocowań
ISOFIX samochodu.
Należy instalować na skrajnych
miejscach tylnych. ++
BeSafe iZi Modular i-Size Base
Kod zamówienia Fiat: 71808566
106
BEZPIECZEŃSTWO

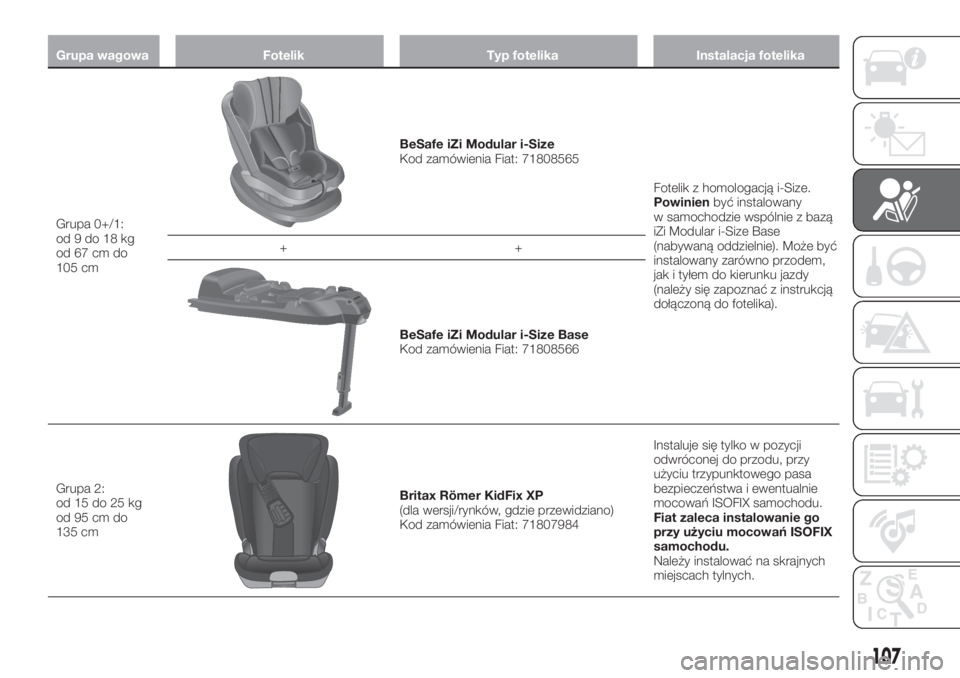

Grupa wagowa Fotelik Typ fotelika Instalacja fotelika
Grupa 0+/1:
od9do18kg
od 67 cm do
105 cm
BeSafe iZi Modular i-Size
Kod zamówienia Fiat: 71808565
Fotelik z homologacją i-Size.
Powinienbyć instalowany
w samochodzie wspólnie z bazą
iZi Modular i-Size Base
(nabywaną oddzielnie). Może być
instalowany zarówno przodem,
jak i tyłem do kierunku jazdy
(należy się zapoznać z instrukcją
dołączoną do fotelika). ++
BeSafe iZi Modular i-Size Base
Kod zamówienia Fiat: 71808566
Grupa 2:
od 15 do 25 kg
od 95 cm do
135 cm
Britax Römer KidFix XP
(dla wersji/rynków, gdzie przewidziano)
Kod zamówienia Fiat: 71807984Instaluje się tylko w pozycji
odwróconej do przodu, przy
użyciu trzypunktowego pasa
bezpieczeństwa i ewentualnie
mocowań ISOFIX samochodu.
Fiat zaleca instalowanie go
przy użyciu mocowań ISOFIX
samochodu.
Należy instalować na skrajnych
miejscach tylnych.
107

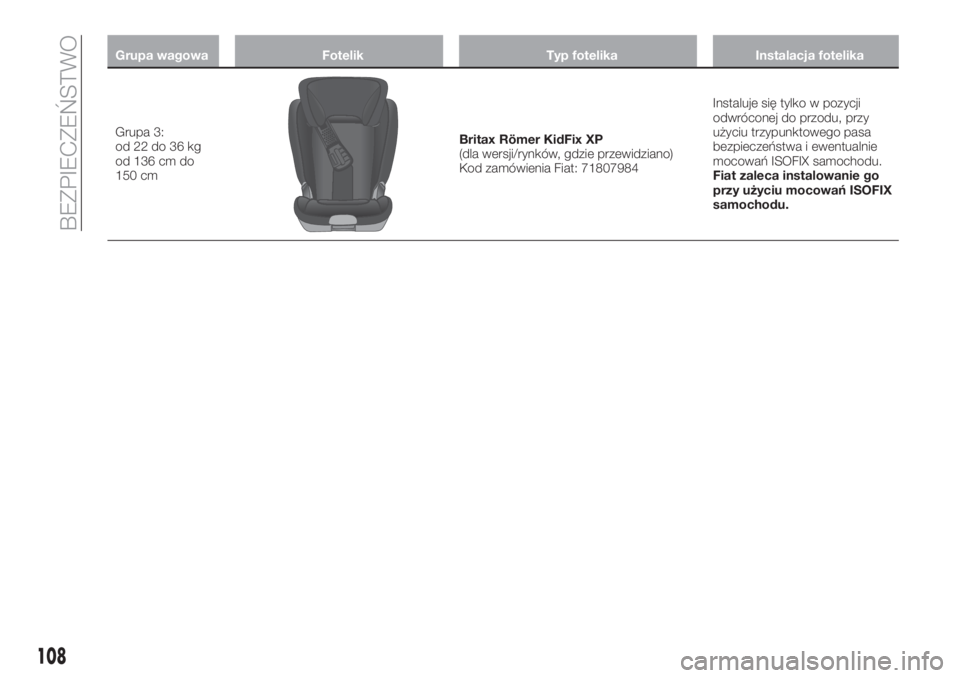

Grupa wagowa Fotelik Typ fotelika Instalacja fotelika
Grupa 3:
od 22 do 36 kg
od 136 cm do
150 cmBritax Römer KidFix XP
(dla wersji/rynków, gdzie przewidziano)
Kod zamówienia Fiat: 71807984Instaluje się tylko w pozycji
odwróconej do przodu, przy
użyciu trzypunktowego pasa
bezpieczeństwa i ewentualnie
mocowań ISOFIX samochodu.
Fiat zaleca instalowanie go
przy użyciu mocowań ISOFIX
samochodu.
108
