FIAT TIPO 5DOORS STATION WAGON 2020 Knjižica za upotrebu i održavanje (in Serbian)

KLIMA UREĐAJ
2)

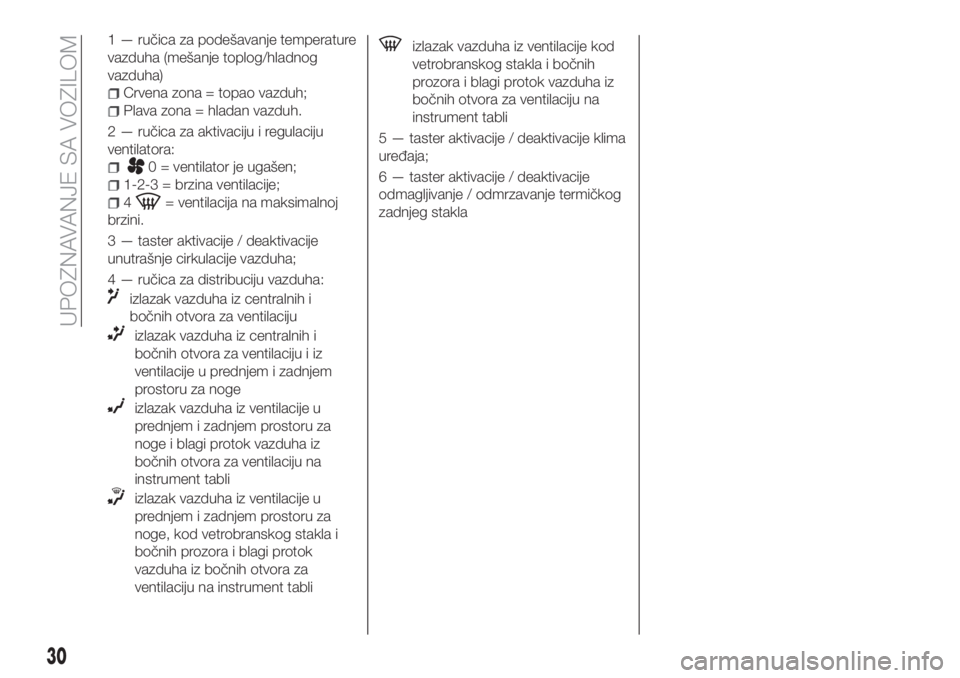

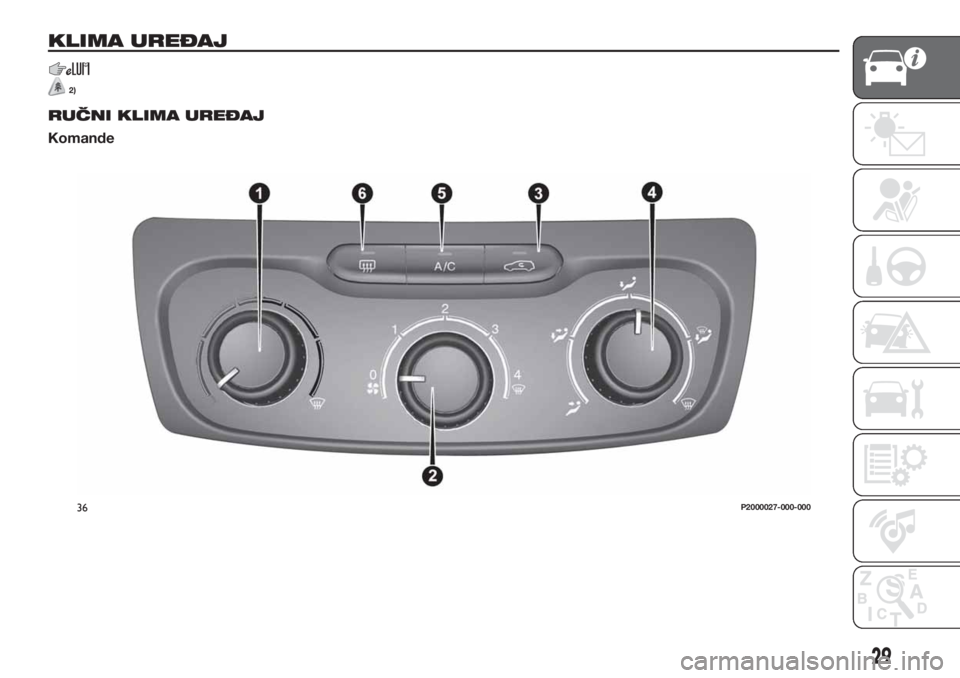

RUČNI KLIMA UREĐAJ
Komande
36P2000027-000-000
29

1 — ručica za podešavanje temperature
vazduha (mešanje toplog/hladnog
vazduha)
Crvena zona = topao vazduh;
Plava zona = hladan vazduh.
2 — ručica za aktivaciju i regulaciju
ventilatora:
0 = ventilator je ugašen;
1-2-3 = brzina ventilacije;
4= ventilacija na maksimalnoj
brzini.
3 — taster aktivacije / deaktivacije
unutrašnje cirkulacije vazduha;
4 — ručica za distribuciju vazduha:
izlazak vazduha iz centralnih i
bočnih otvora za ventilaciju
izlazak vazduha iz centralnih i
bočnih otvora za ventilaciju i iz
ventilacije u prednjem i zadnjem
prostoru za noge
izlazak vazduha iz ventilacije u
prednjem i zadnjem prostoru za
noge i blagi protok vazduha iz
bočnih otvora za ventilaciju na
instrument tabli
izlazak vazduha iz ventilacije u
prednjem i zadnjem prostoru za
noge, kod vetrobranskog stakla i
bočnih prozora i blagi protok
vazduha iz bočnih otvora za
ventilaciju na instrument tabli
izlazak vazduha iz ventilacije kod
vetrobranskog stakla i bočnih
prozora i blagi protok vazduha iz
bočnih otvora za ventilaciju na
instrument tabli
5 — taster aktivacije / deaktivacije klima
uređaja;
6 — taster aktivacije / deaktivacije
odmagljivanje / odmrzavanje termičkog
zadnjeg stakla
30
UPOZNAVANJE SA VOZILOM

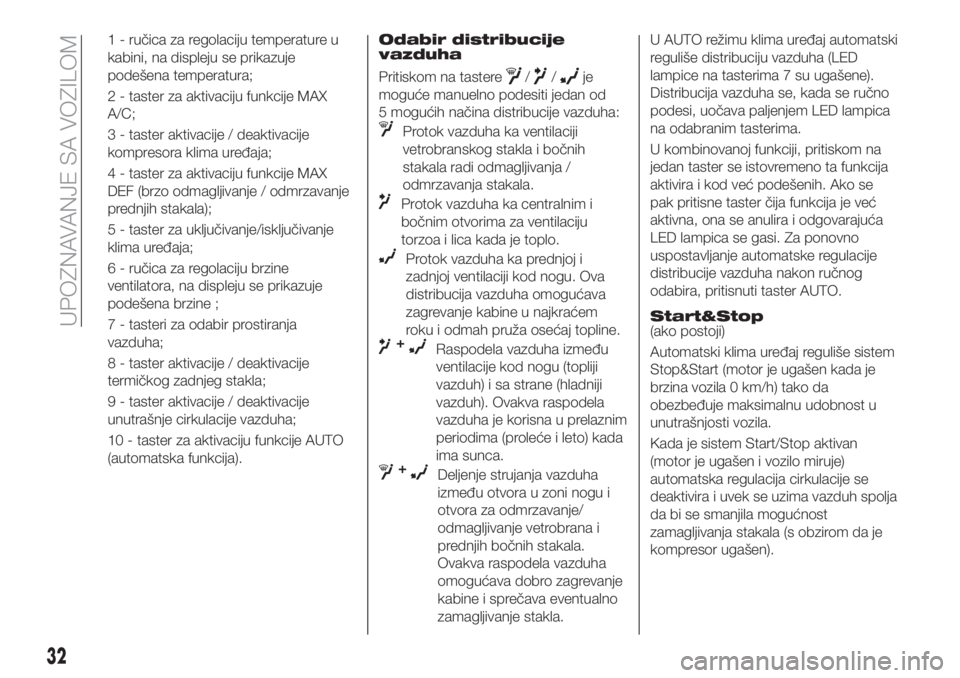

AUTOMATSKI KLIMA UREĐAJ
Komande
37P2000028-000-000
31

1 - ručica za regolaciju temperature u
kabini, na displeju se prikazuje
podešena temperatura;
2 - taster za aktivaciju funkcije MAX
A/C;
3 - taster aktivacije / deaktivacije
kompresora klima uređaja;
4 - taster za aktivaciju funkcije MAX
DEF (brzo odmagljivanje / odmrzavanje
prednjih stakala);
5 - taster za uključivanje/isključivanje
klima uređaja;
6 - ručica za regolaciju brzine
ventilatora, na displeju se prikazuje
podešena brzine ;
7 - tasteri za odabir prostiranja
vazduha;
8 - taster aktivacije / deaktivacije
termičkog zadnjeg stakla;
9 - taster aktivacije / deaktivacije
unutrašnje cirkulacije vazduha;
10 - taster za aktivaciju funkcije AUTO
(automatska funkcija).Odabir distribucije
vazduha
Pritiskom na tastere//je
moguće manuelno podesiti jedan od
5 mogućih načina distribucije vazduha:
Protok vazduha ka ventilaciji
vetrobranskog stakla i bočnih
stakala radi odmagljivanja /
odmrzavanja stakala.
Protok vazduha ka centralnim i
bočnim otvorima za ventilaciju
torzoa i lica kada je toplo.
Protok vazduha ka prednjoj i
zadnjoj ventilaciji kod nogu. Ova
distribucija vazduha omogućava
zagrevanje kabine u najkraćem
roku i odmah pruža osećaj topline.
+Raspodela vazduha između
ventilacije kod nogu (topliji
vazduh) i sa strane (hladniji
vazduh). Ovakva raspodela
vazduha je korisna u prelaznim
periodima (proleće i leto) kada
ima sunca.
+Deljenje strujanja vazduha
između otvora u zoni nogu i
otvora za odmrzavanje/
odmagljivanje vetrobrana i
prednjih bočnih stakala.
Ovakva raspodela vazduha
omogućava dobro zagrevanje
kabine i sprečava eventualno
zamagljivanje stakla.
U AUTO režimu klima uređaj automatski
reguliše distribuciju vazduha (LED
lampice na tasterima 7 su ugašene).
Distribucija vazduha se, kada se ručno
podesi, uočava paljenjem LED lampica
na odabranim tasterima.
U kombinovanoj funkciji, pritiskom na
jedan taster se istovremeno ta funkcija
aktivira i kod već podešenih. Ako se
pak pritisne taster čija funkcija je već
aktivna, ona se anulira i odgovarajuća
LED lampica se gasi. Za ponovno
uspostavljanje automatske regulacije
distribucije vazduha nakon ručnog
odabira, pritisnuti taster AUTO.
Start&Stop(ako postoji)
Automatski klima uređaj reguliše sistem
Stop&Start (motor je ugašen kada je
brzina vozila 0 km/h) tako da
obezbeđuje maksimalnu udobnost u
unutrašnjosti vozila.
Kada je sistem Start/Stop aktivan
(motor je ugašen i vozilo miruje)
automatska regulacija cirkulacije se
deaktivira i uvek se uzima vazduh spolja
da bi se smanjila mogućnost
zamagljivanja stakala (s obzirom da je
kompresor ugašen).
32
UPOZNAVANJE SA VOZILOM

UPOZORENJE
2)Uređaj koristi rashladnu tečnost koja je
kompatibilna sa važećim normama u
zemljama u kojima se prodaju vozila R134a
ili R1234yf. Obratite pažnju, u slučaju
punjenja, na isključivu upotrebu gasa
naznačenu na odgovarajućoj pločici u
prostoru motora). Upotreba drugih
rashladnih tečnosti može ugrorziti
efikasnost i celovitost uređaja. Čak i mazivo
koje se koristi za kompresor strogo je
prilagođeno tipu rashladog gasa, obratite
se mreži ovlašćenih servisa za vozila marke
Fiat.

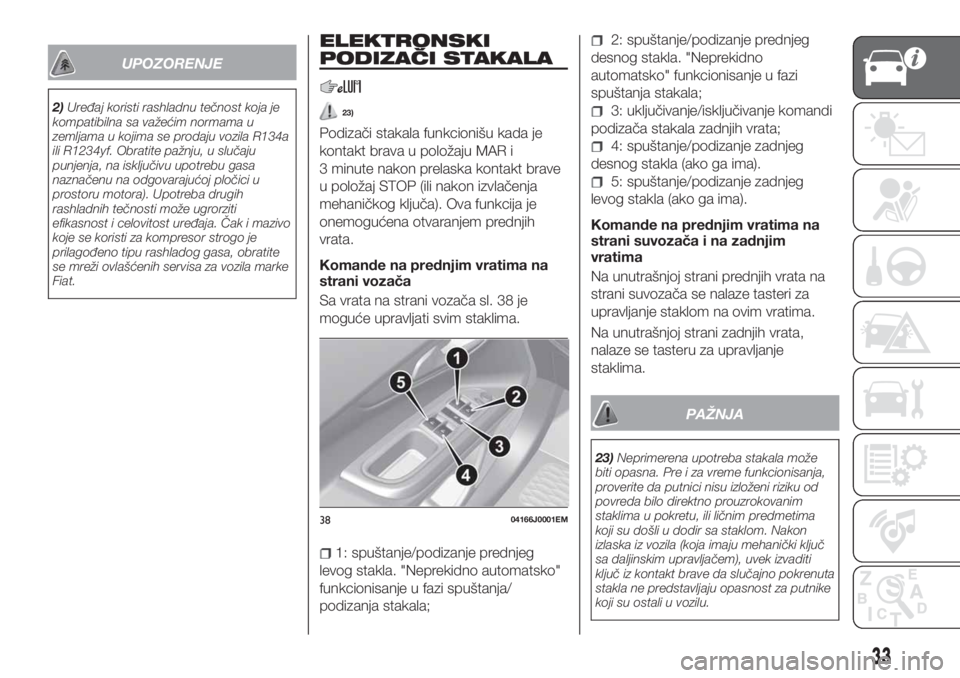

ELEKTRONSKI
PODIZAČI STAKALA
23)
Podizači stakala funkcionišu kada je
kontakt brava u položaju MAR i
3 minute nakon prelaska kontakt brave
u položaj STOP (ili nakon izvlačenja
mehaničkog ključa). Ova funkcija je
onemogućena otvaranjem prednjih
vrata.
Komande na prednjim vratima na
strani vozača
Sa vrata na strani vozača sl. 38 je
moguće upravljati svim staklima.
1: spuštanje/podizanje prednjeg
levog stakla. "Neprekidno automatsko"
funkcionisanje u fazi spuštanja/
podizanja stakala;
2: spuštanje/podizanje prednjeg
desnog stakla. "Neprekidno
automatsko" funkcionisanje u fazi
spuštanja stakala;
3: uključivanje/isključivanje komandi
podizača stakala zadnjih vrata;
4: spuštanje/podizanje zadnjeg
desnog stakla (ako ga ima).
5: spuštanje/podizanje zadnjeg
levog stakla (ako ga ima).
Komande na prednjim vratima na
strani suvozača i na zadnjim
vratima
Na unutrašnjoj strani prednjih vrata na
strani suvozača se nalaze tasteri za
upravljanje staklom na ovim vratima.
Na unutrašnjoj strani zadnjih vrata,
nalaze se tasteru za upravljanje
staklima.
PAŽNJA
23)Neprimerena upotreba stakala može
biti opasna. Pre i za vreme funkcionisanja,
proverite da putnici nisu izloženi riziku od
povreda bilo direktno prouzrokovanim
staklima u pokretu, ili ličnim predmetima
koji su došli u dodir sa staklom. Nakon
izlaska iz vozila (koja imaju mehanički ključ
sa daljinskim upravljačem), uvek izvaditi
ključ iz kontakt brave da slučajno pokrenuta
stakla ne predstavljaju opasnost za putnike
koji su ostali u vozilu.
3804166J0001EM
33

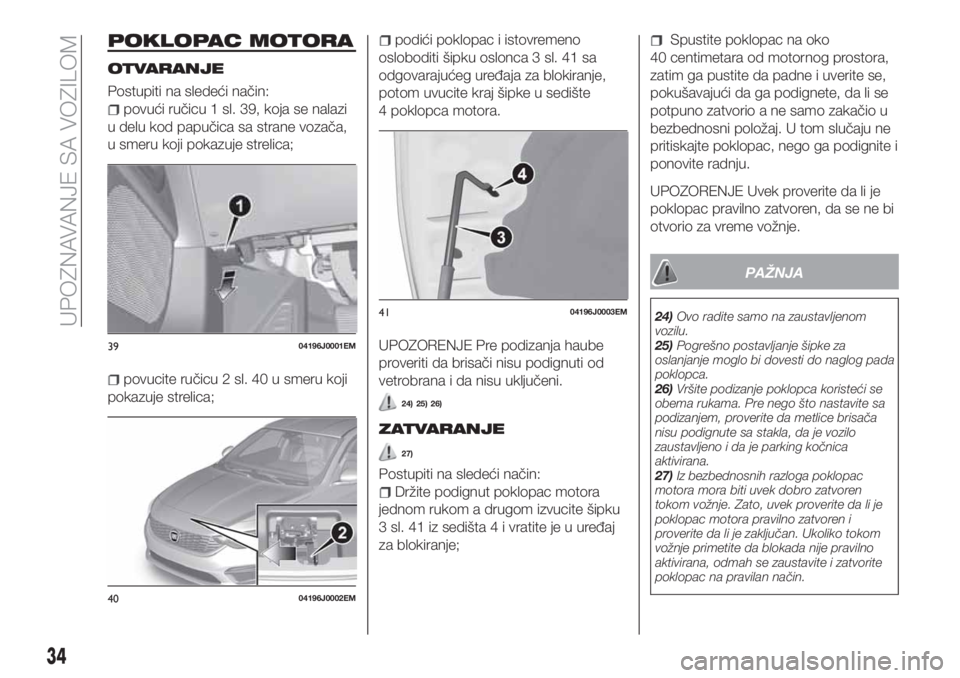

POKLOPAC MOTORA
OTVARANJE
Postupiti na sledeći način:
povući ručicu 1 sl. 39, koja se nalazi
u delu kod papučica sa strane vozača,
u smeru koji pokazuje strelica;
povucite ručicu 2 sl. 40 u smeru koji
pokazuje strelica;
podići poklopac i istovremeno
osloboditi šipku oslonca 3 sl. 41 sa
odgovarajućeg uređaja za blokiranje,
potom uvucite kraj šipke u sedište
4 poklopca motora.
UPOZORENJE Pre podizanja haube
proveriti da brisači nisu podignuti od
vetrobrana i da nisu uključeni.
24) 25) 26)
ZATVARANJE
27)
Postupiti na sledeći način:
Držite podignut poklopac motora
jednom rukom a drugom izvucite šipku
3 sl. 41 iz sedišta 4 i vratite je u uređaj
za blokiranje;
Spustite poklopac na oko
40 centimetara od motornog prostora,
zatim ga pustite da padne i uverite se,
pokušavajući da ga podignete, da li se
potpuno zatvorio a ne samo zakačio u
bezbednosni položaj. U tom slučaju ne
pritiskajte poklopac, nego ga podignite i
ponovite radnju.
UPOZORENJE Uvek proverite da li je
poklopac pravilno zatvoren, da se ne bi
otvorio za vreme vožnje.
PAŽNJA
24)Ovo radite samo na zaustavljenom
vozilu.
25)Pogrešno postavljanje šipke za
oslanjanje moglo bi dovesti do naglog pada
poklopca.
26)Vršite podizanje poklopca koristeći se
obema rukama. Pre nego što nastavite sa
podizanjem, proverite da metlice brisača
nisu podignute sa stakla, da je vozilo
zaustavljeno i da je parking kočnica
aktivirana.
27)Iz bezbednosnih razloga poklopac
motora mora biti uvek dobro zatvoren
tokom vožnje. Zato, uvek proverite da li je
poklopac motora pravilno zatvoren i
proverite da li je zaključan. Ukoliko tokom
vožnje primetite da blokada nije pravilno
aktivirana, odmah se zaustavite i zatvorite
poklopac na pravilan način.
3904196J0001EM
4004196J0002EM
4104196J0003EM
34
UPOZNAVANJE SA VOZILOM

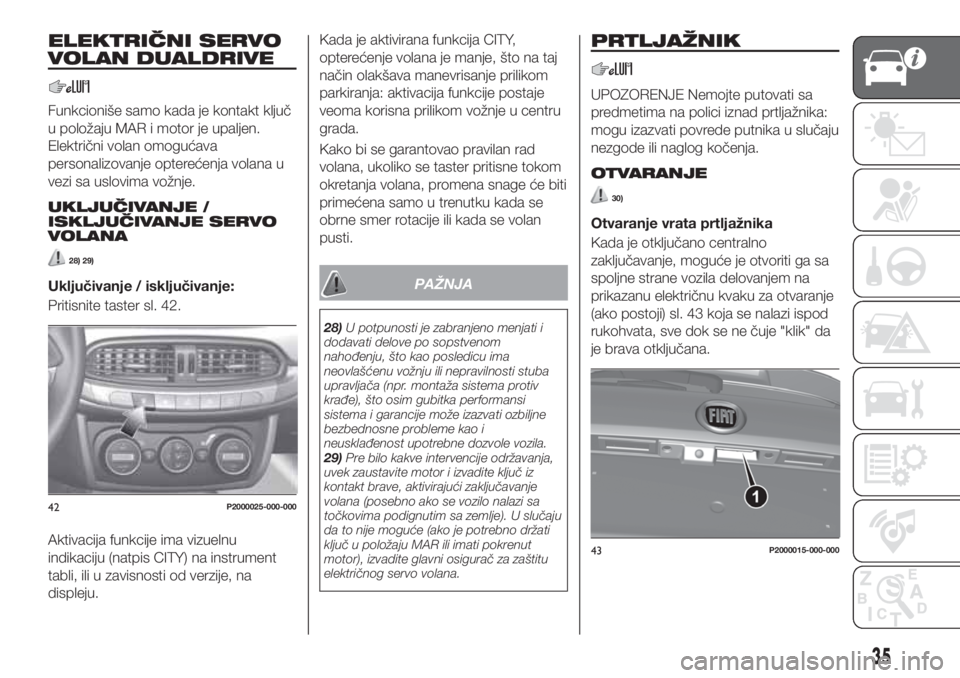

ELEKTRIČNI SERVO
VOLAN DUALDRIVE
Funkcioniše samo kada je kontakt ključ
u položaju MAR i motor je upaljen.
Električni volan omogućava
personalizovanje opterećenja volana u
vezi sa uslovima vožnje.
UKLJUČIVANJE /
ISKLJUČIVANJE SERVO
VOLANA
28) 29)
Uključivanje / isključivanje:
Pritisnite taster sl. 42.
Aktivacija funkcije ima vizuelnu
indikaciju (natpis CITY) na instrument
tabli, ili u zavisnosti od verzije, na
displeju.Kada je aktivirana funkcija CITY,
opterećenje volana je manje, što na taj
način olakšava manevrisanje prilikom
parkiranja: aktivacija funkcije postaje
veoma korisna prilikom vožnje u centru
grada.
Kako bi se garantovao pravilan rad
volana, ukoliko se taster pritisne tokom
okretanja volana, promena snage će biti
primećena samo u trenutku kada se
obrne smer rotacije ili kada se volan
pusti.PAŽNJA
28)U potpunosti je zabranjeno menjati i
dodavati delove po sopstvenom
nahođenju, što kao posledicu ima
neovlašćenu vožnju ili nepravilnosti stuba
upravljača (npr. montaža sistema protiv
krađe), što osim gubitka performansi
sistema i garancije može izazvati ozbiljne
bezbednosne probleme kao i
neusklađenost upotrebne dozvole vozila.
29)Pre bilo kakve intervencije održavanja,
uvek zaustavite motor i izvadite ključ iz
kontakt brave, aktivirajući zaključavanje
volana (posebno ako se vozilo nalazi sa
točkovima podignutim sa zemlje). U slučaju
da to nije moguće (ako je potrebno držati
ključ u položaju MAR ili imati pokrenut
motor), izvadite glavni osigurač za zaštitu
električnog servo volana.
PRTLJAŽNIK
UPOZORENJE Nemojte putovati sa
predmetima na polici iznad prtljažnika:
mogu izazvati povrede putnika u slučaju
nezgode ili naglog kočenja.
OTVARANJE
30)
Otvaranje vrata prtljažnika
Kada je otključano centralno
zaključavanje, moguće je otvoriti ga sa
spoljne strane vozila delovanjem na
prikazanu električnu kvaku za otvaranje
(ako postoji) sl. 43 koja se nalazi ispod
rukohvata, sve dok se ne čuje "klik" da
je brava otključana.
42P2000025-000-000
43P2000015-000-000
35

Prilikom otvaranja vrata prtljažnika
istovremeno se pali unutrašnje enterijer
svetlo u prtljažniku; svetlo se
automatski gasi prilikom zatvaranja
prtljažnika (videti i "Unutrašnja svetla").
Ako zaboravite da zatvorite vrata
prtljažnika, da bi se sačuvao
akumulator, svetlo se automatski gasi
nakon nekoliko minuta.

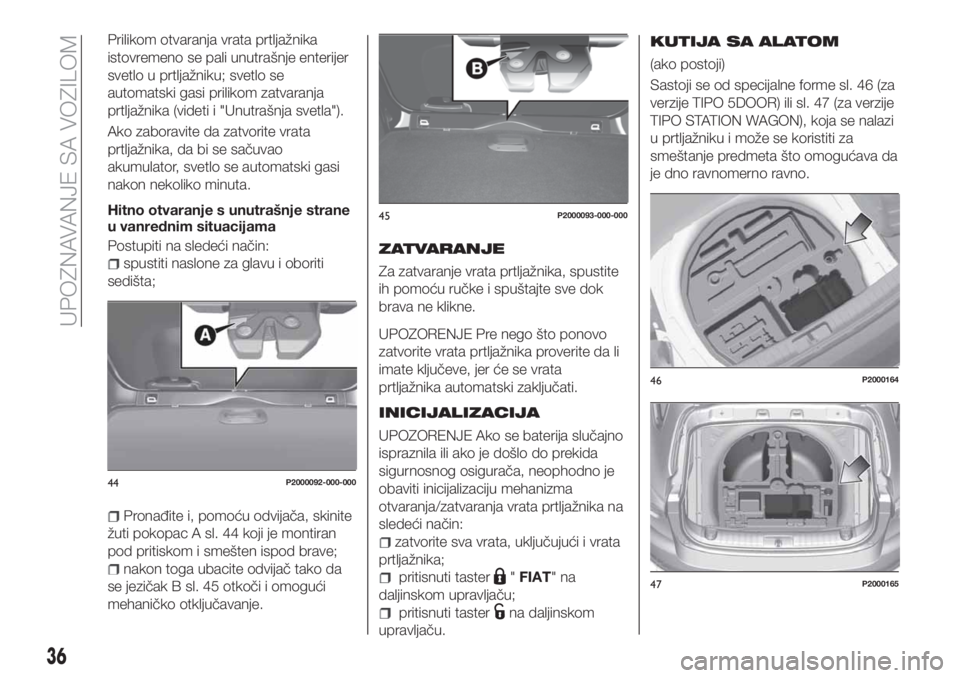

Hitno otvaranje s unutrašnje strane
u vanrednim situacijama
Postupiti na sledeći način:
spustiti naslone za glavu i oboriti
sedišta;
Pronađite i, pomoću odvijača, skinite
žuti pokopac A sl. 44 koji je montiran
pod pritiskom i smešten ispod brave;
nakon toga ubacite odvijač tako da
se jezičak B sl. 45 otkoči i omogući
mehaničko otključavanje.
ZATVARANJE
Za zatvaranje vrata prtljažnika, spustite
ih pomoću ručke i spuštajte sve dok
brava ne klikne.
UPOZORENJE Pre nego što ponovo
zatvorite vrata prtljažnika proverite da li
imate ključeve, jer će se vrata
prtljažnika automatski zaključati.
INICIJALIZACIJA
UPOZORENJE Ako se baterija slučajno
ispraznila ili ako je došlo do prekida
sigurnosnog osigurača, neophodno je
obaviti inicijalizaciju mehanizma
otvaranja/zatvaranja vrata prtljažnika na
sledeći način:
zatvorite sva vrata, uključujući i vrata
prtljažnika;
pritisnuti taster"FIAT"na
daljinskom upravljaču;
pritisnuti tasterna daljinskom
upravljaču.
KUTIJA SA ALATOM
(ako postoji)
Sastoji se od specijalne forme sl. 46 (za
verzije TIPO 5DOOR) ili sl. 47 (za verzije
TIPO STATION WAGON), koja se nalazi
u prtljažniku i može se koristiti za
smeštanje predmeta što omogućava da
je dno ravnomerno ravno.
44P2000092-000-000
45P2000093-000-000
46P2000164
47P2000165
36
UPOZNAVANJE SA VOZILOM

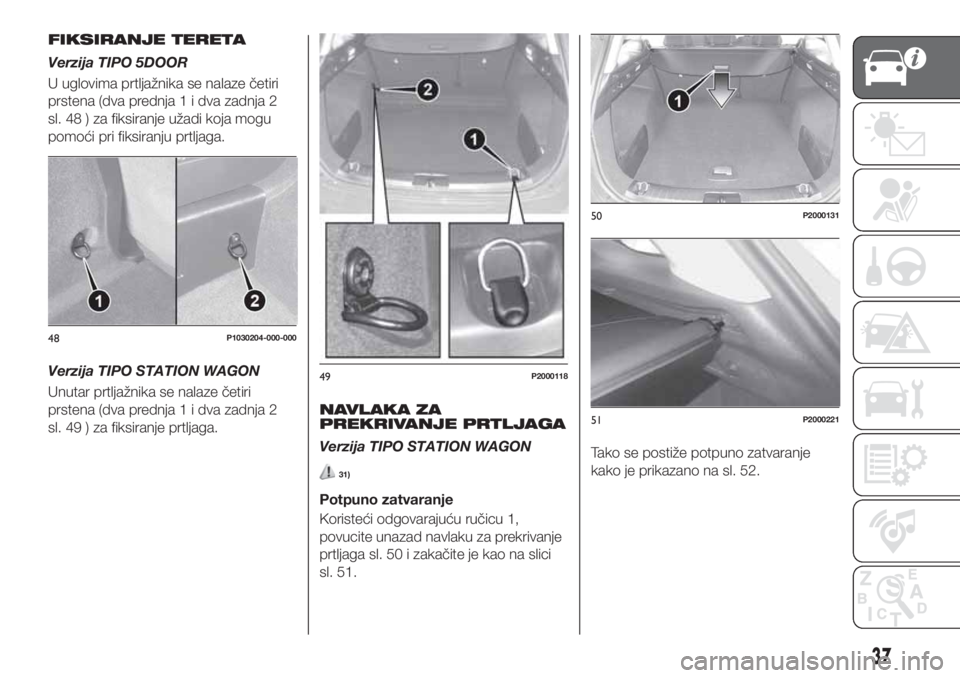

FIKSIRANJE TERETA
Verzija TIPO 5DOOR
U uglovima prtljažnika se nalaze četiri
prstena (dva prednja 1 i dva zadnja 2
sl. 48 ) za fiksiranje užadi koja mogu
pomoći pri fiksiranju prtljaga.
Verzija TIPO STATION WAGON
Unutar prtljažnika se nalaze četiri
prstena (dva prednja 1 i dva zadnja 2
sl. 49 ) za fiksiranje prtljaga.
NAVLAKA ZA
PREKRIVANJE PRTLJAGA
Verzija TIPO STATION WAGON
31)
Potpuno zatvaranje
Koristeći odgovarajuću ručicu 1,
povucite unazad navlaku za prekrivanje
prtljaga sl. 50 i zakačite je kao na slici
sl. 51.Tako se postiže potpuno zatvaranje
kako je prikazano na sl. 52.
48P1030204-000-000
49P2000118
50P2000131
51P2000221
37

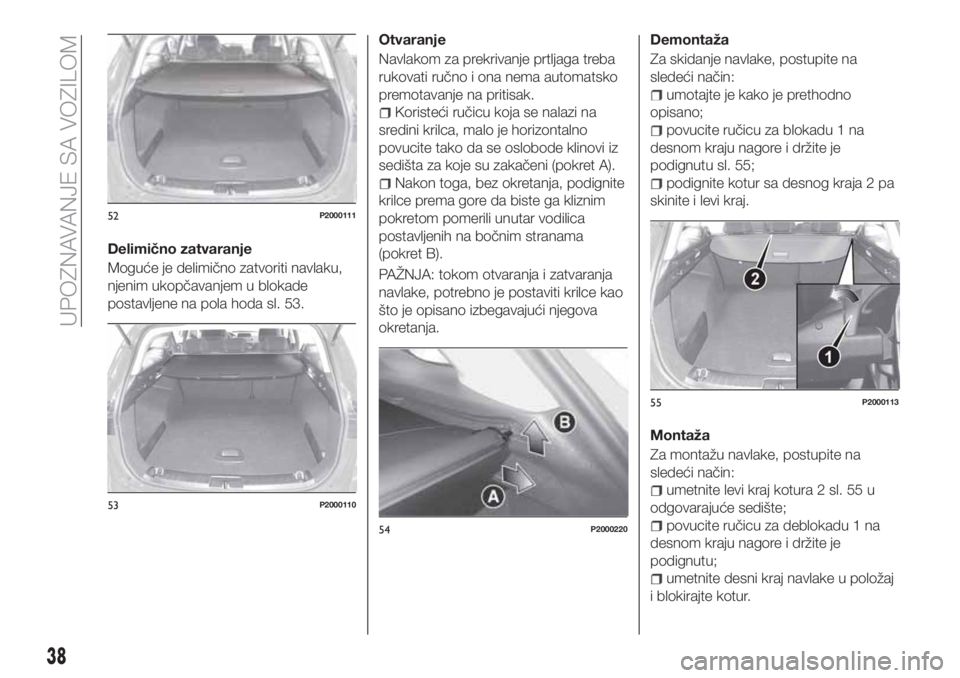

Delimično zatvaranje
Moguće je delimično zatvoriti navlaku,
njenim ukopčavanjem u blokade
postavljene na pola hoda sl. 53.Otvaranje
Navlakom za prekrivanje prtljaga treba
rukovati ručno i ona nema automatsko
premotavanje na pritisak.
Koristeći ručicu koja se nalazi na
sredini krilca, malo je horizontalno
povucite tako da se oslobode klinovi iz
sedišta za koje su zakačeni (pokret A).
Nakon toga, bez okretanja, podignite
krilce prema gore da biste ga kliznim
pokretom pomerili unutar vodilica
postavljenih na bočnim stranama
(pokret B).
PAŽNJA: tokom otvaranja i zatvaranja
navlake, potrebno je postaviti krilce kao
što je opisano izbegavajući njegova
okretanja.Demontaža
Za skidanje navlake, postupite na
sledeći način:
umotajte je kako je prethodno
opisano;
povucite ručicu za blokadu 1 na
desnom kraju nagore i držite je
podignutu sl. 55;
podignite kotur sa desnog kraja 2 pa
skinite i levi kraj.
Montaža
Za montažu navlake, postupite na
sledeći način:
umetnite levi kraj kotura 2 sl. 55 u
odgovarajuće sedište;
povucite ručicu za deblokadu 1 na
desnom kraju nagore i držite je
podignutu;
umetnite desni kraj navlake u položaj
i blokirajte kotur.
52P2000111
53P2000110
54P2000220
55P2000113
38
UPOZNAVANJE SA VOZILOM
