FIAT TIPO 5DOORS STATION WAGON 2020 Knjižica za upotrebu i održavanje (in Serbian)

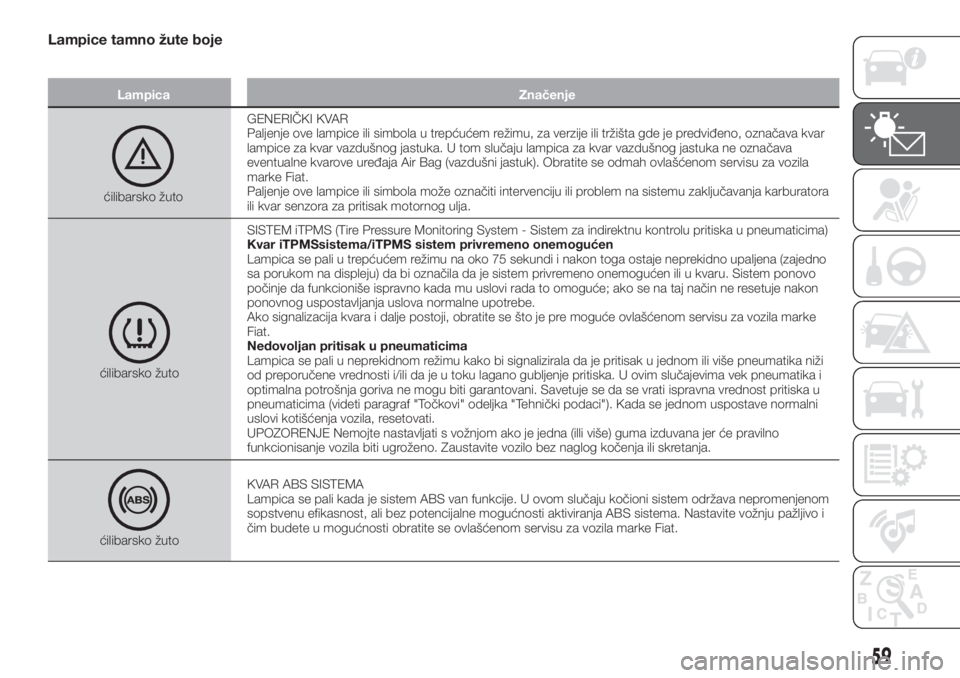

Lampice tamno žute boje
Lampica Značenje
ćilibarsko žutoGENERIČKI KVAR
Paljenje ove lampice ili simbola u trepćućem režimu, za verzije ili tržišta gde je predviđeno, označava kvar
lampice za kvar vazdušnog jastuka. U tom slučaju lampica za kvar vazdušnog jastuka ne označava
eventualne kvarove uređaja Air Bag (vazdušni jastuk). Obratite se odmah ovlašćenom servisu za vozila
marke Fiat.
Paljenje ove lampice ili simbola može označiti intervenciju ili problem na sistemu zaključavanja karburatora
ili kvar senzora za pritisak motornog ulja.
ćilibarsko žutoSISTEM iTPMS (Tire Pressure Monitoring System - Sistem za indirektnu kontrolu pritiska u pneumaticima)
Kvar iTPMSsistema/iTPMS sistem privremeno onemogućen
Lampica se pali u trepćućem režimu na oko 75 sekundi i nakon toga ostaje neprekidno upaljena (zajedno
sa porukom na displeju) da bi označila da je sistem privremeno onemogućen ili u kvaru. Sistem ponovo
počinje da funkcioniše ispravno kada mu uslovi rada to omoguće; ako se na taj način ne resetuje nakon
ponovnog uspostavljanja uslova normalne upotrebe.
Ako signalizacija kvara i dalje postoji, obratite se što je pre moguće ovlašćenom servisu za vozila marke
Fiat.
Nedovoljan pritisak u pneumaticima
Lampica se pali u neprekidnom režimu kako bi signalizirala da je pritisak u jednom ili više pneumatika niži
od preporučene vrednosti i/ili da je u toku lagano gubljenje pritiska. U ovim slučajevima vek pneumatika i
optimalna potrošnja goriva ne mogu biti garantovani. Savetuje se da se vrati ispravna vrednost pritiska u
pneumaticima (videti paragraf "Točkovi" odeljka "Tehnički podaci"). Kada se jednom uspostave normalni
uslovi kotišćenja vozila, resetovati.
UPOZORENJE Nemojte nastavljati s vožnjom ako je jedna (illi više) guma izduvana jer će pravilno
funkcionisanje vozila biti ugroženo. Zaustavite vozilo bez naglog kočenja ili skretanja.
ćilibarsko žutoKVAR ABS SISTEMA
Lampica se pali kada je sistem ABS van funkcije. U ovom slučaju kočioni sistem održava nepromenjenom
sopstvenu efikasnost, ali bez potencijalne mogućnosti aktiviranja ABS sistema. Nastavite vožnju pažljivo i
čim budete u mogućnosti obratite se ovlašćenom servisu za vozila marke Fiat.
59

Lampica Značenje

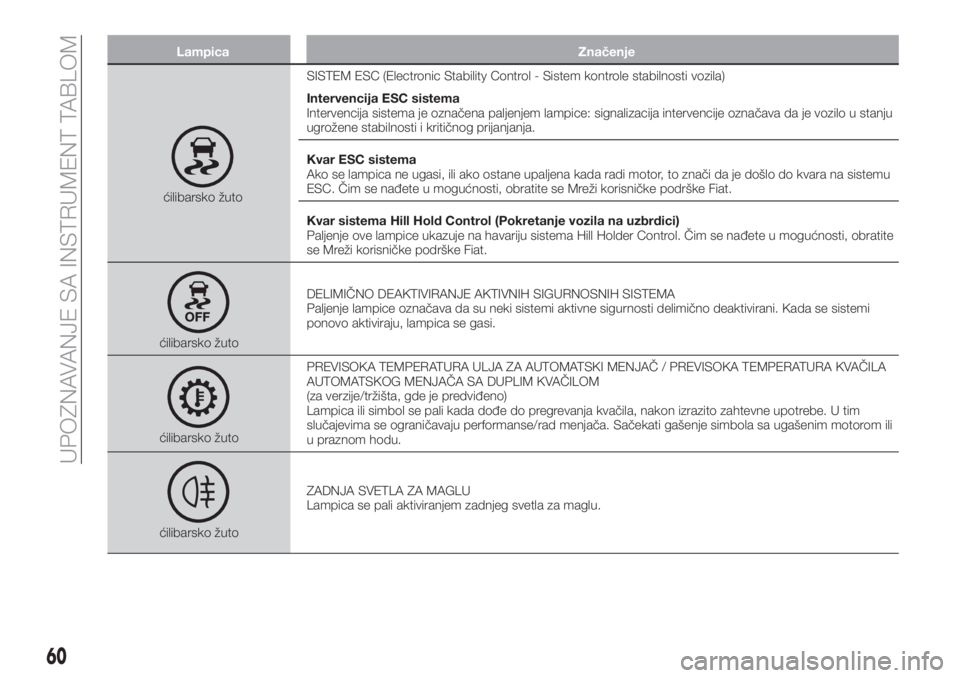

ćilibarsko žutoSISTEM ESC (Electronic Stability Control - Sistem kontrole stabilnosti vozila)
Intervencija ESC sistema
Intervencija sistema je označena paljenjem lampice: signalizacija intervencije označava da je vozilo u stanju
ugrožene stabilnosti i kritičnog prijanjanja.
Kvar ESC sistema
Ako se lampica ne ugasi, ili ako ostane upaljena kada radi motor, to znači da je došlo do kvara na sistemu
ESC. Čim se nađete u mogućnosti, obratite se Mreži korisničke podrške Fiat.
Kvar sistema Hill Hold Control (Pokretanje vozila na uzbrdici)
Paljenje ove lampice ukazuje na havariju sistema Hill Holder Control. Čim se nađete u mogućnosti, obratite
se Mreži korisničke podrške Fiat.
ćilibarsko žutoDELIMIČNO DEAKTIVIRANJE AKTIVNIH SIGURNOSNIH SISTEMA
Paljenje lampice označava da su neki sistemi aktivne sigurnosti delimično deaktivirani. Kada se sistemi
ponovo aktiviraju, lampica se gasi.
ćilibarsko žutoPREVISOKA TEMPERATURA ULJA ZA AUTOMATSKI MENJAČ / PREVISOKA TEMPERATURA KVAČILA
AUTOMATSKOG MENJAČA SA DUPLIM KVAČILOM
(za verzije/tržišta, gde je predviđeno)
Lampica ili simbol se pali kada dođe do pregrevanja kvačila, nakon izrazito zahtevne upotrebe. U tim
slučajevima se ograničavaju performanse/rad menjača. Sačekati gašenje simbola sa ugašenim motorom ili
u praznom hodu.
ćilibarsko žutoZADNJA SVETLA ZA MAGLU
Lampica se pali aktiviranjem zadnjeg svetla za maglu.
60
UPOZNAVANJE SA INSTRUMENT TABLOM

Lampica Značenje

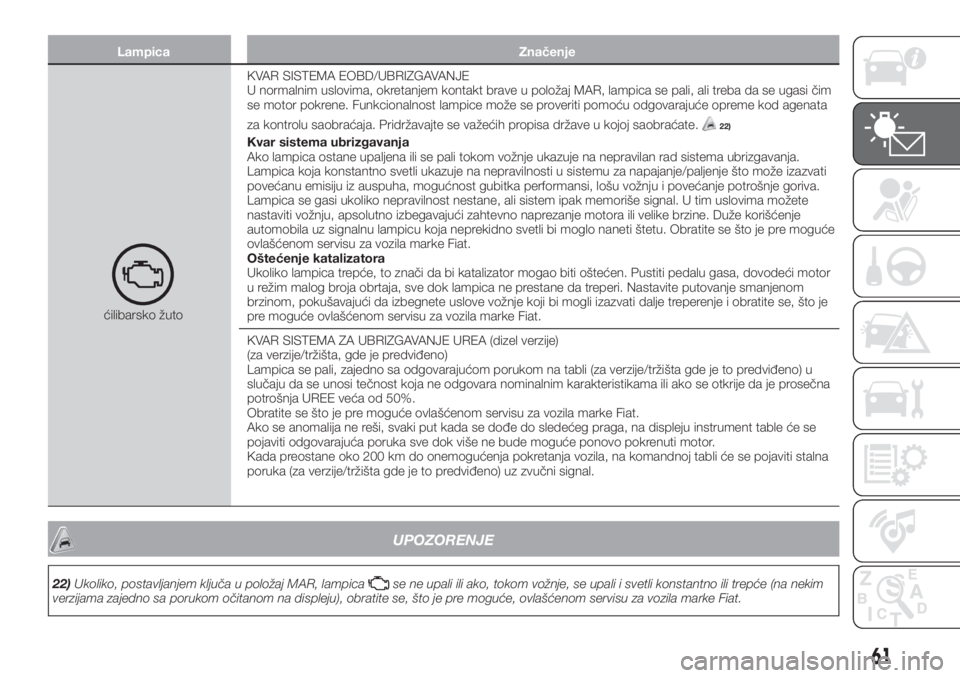

ćilibarsko žutoKVAR SISTEMA EOBD/UBRIZGAVANJE
U normalnim uslovima, okretanjem kontakt brave u položaj MAR, lampica se pali, ali treba da se ugasi čim
se motor pokrene. Funkcionalnost lampice može se proveriti pomoću odgovarajuće opreme kod agenata
za kontrolu saobraćaja. Pridržavajte se važećih propisa države u kojoj saobraćate.
22)
Kvar sistema ubrizgavanja
Ako lampica ostane upaljena ili se pali tokom vožnje ukazuje na nepravilan rad sistema ubrizgavanja.
Lampica koja konstantno svetli ukazuje na nepravilnosti u sistemu za napajanje/paljenje što može izazvati
povećanu emisiju iz auspuha, mogućnost gubitka performansi, lošu vožnju i povećanje potrošnje goriva.
Lampica se gasi ukoliko nepravilnost nestane, ali sistem ipak memoriše signal. U tim uslovima možete
nastaviti vožnju, apsolutno izbegavajući zahtevno naprezanje motora ili velike brzine. Duže korišćenje
automobila uz signalnu lampicu koja neprekidno svetli bi moglo naneti štetu. Obratite se što je pre moguće
ovlašćenom servisu za vozila marke Fiat.
Oštećenje katalizatora
Ukoliko lampica trepće, to znači da bi katalizator mogao biti oštećen. Pustiti pedalu gasa, dovodeći motor
u režim malog broja obrtaja, sve dok lampica ne prestane da treperi. Nastavite putovanje smanjenom
brzinom, pokušavajući da izbegnete uslove vožnje koji bi mogli izazvati dalje treperenje i obratite se, što je
pre moguće ovlašćenom servisu za vozila marke Fiat.
KVAR SISTEMA ZA UBRIZGAVANJE UREA (dizel verzije)
(za verzije/tržišta, gde je predviđeno)
Lampica se pali, zajedno sa odgovarajućom porukom na tabli (za verzije/tržišta gde je to predviđeno) u
slučaju da se unosi tečnost koja ne odgovara nominalnim karakteristikama ili ako se otkrije da je prosečna
potrošnja UREE veća od 50%.
Obratite se što je pre moguće ovlašćenom servisu za vozila marke Fiat.
Ako se anomalija ne reši, svaki put kada se dođe do sledećeg praga, na displeju instrument table će se
pojaviti odgovarajuća poruka sve dok više ne bude moguće ponovo pokrenuti motor.
Kada preostane oko 200 km do onemogućenja pokretanja vozila, na komandnoj tabli će se pojaviti stalna
poruka (za verzije/tržišta gde je to predviđeno) uz zvučni signal.
UPOZORENJE
22)Ukoliko, postavljanjem ključa u položaj MAR, lampicase ne upali ili ako, tokom vožnje, se upali i svetli konstantno ili trepće (na nekim
verzijama zajedno sa porukom očitanom na displeju), obratite se, što je pre moguće, ovlašćenom servisu za vozila marke Fiat.
61

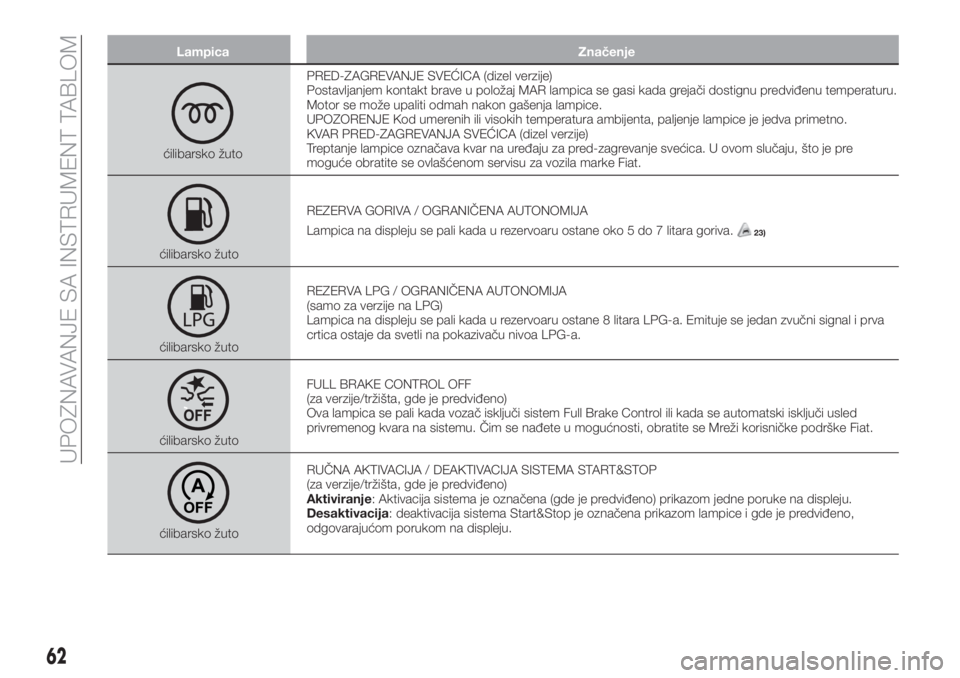

Lampica Značenje
ćilibarsko žutoPRED-ZAGREVANJE SVEĆICA (dizel verzije)
Postavljanjem kontakt brave u položaj MAR lampica se gasi kada grejači dostignu predviđenu temperaturu.
Motor se može upaliti odmah nakon gašenja lampice.
UPOZORENJE Kod umerenih ili visokih temperatura ambijenta, paljenje lampice je jedva primetno.
KVAR PRED-ZAGREVANJA SVEĆICA (dizel verzije)
Treptanje lampice označava kvar na uređaju za pred-zagrevanje svećica. U ovom slučaju, što je pre
moguće obratite se ovlašćenom servisu za vozila marke Fiat.
ćilibarsko žutoREZERVA GORIVA / OGRANIČENA AUTONOMIJA
Lampica na displeju se pali kada u rezervoaru ostane oko 5 do 7 litara goriva.
ćilibarsko žutoREZERVA LPG / OGRANIČENA AUTONOMIJA
(samo za verzije na LPG)
Lampica na displeju se pali kada u rezervoaru ostane 8 litara LPG-a. Emituje se jedan zvučni signal i prva
crtica ostaje da svetli na pokazivaču nivoa LPG-a.
ćilibarsko žutoFULL BRAKE CONTROL OFF
(za verzije/tržišta, gde je predviđeno)
Ova lampica se pali kada vozač isključi sistem Full Brake Control ili kada se automatski isključi usled
privremenog kvara na sistemu. Čim se nađete u mogućnosti, obratite se Mreži korisničke podrške Fiat.
ćilibarsko žutoRUČNA AKTIVACIJA / DEAKTIVACIJA SISTEMA START&STOP
(za verzije/tržišta, gde je predviđeno)
Aktiviranje: Aktivacija sistema je označena (gde je predviđeno) prikazom jedne poruke na displeju.
Desaktivacija: deaktivacija sistema Start&Stop je označena prikazom lampice i gde je predviđeno,
odgovarajućom porukom na displeju.
62
UPOZNAVANJE SA INSTRUMENT TABLOM
23)

Lampica Značenje
ćilibarsko žutoKVAR SISTEMA FIAT CODE
Lampica ili simbol se pali da signalizira kvar sistema Fiat CODE. Čim se nađete u mogućnosti, obratite se
Mreži korisničke podrške Fiat.
ćilibarsko žutoKVAR SENZORA ZA PARKIRANJE (PARK ASSIST)
Lampica ili žuti simbol se pali u slučaju privremenog kvara senzora za parkiranje. Ako se problem ne reši
nakon što ste očistili odgovarajuća mesta senzora za parkiranje, obratite se ovlašćenom servisu za vozila
marke Fiat.
ćilibarsko žutoPRISUSTVO VODE U FILTERU DIZEL GORIVA
Lampica ili simbol se pali i konstantno svetli tokom kretanja (zajedno sa prikazom poruke na displeju) da
signalizira prisustvo vode u filteru za dizel gorivo.
24)
ćilibarsko žutoDEGRADIRANO MOTORNO ULJE
(ako postoji)
Dizel verzije: lampica ili simbol se pali i prikazuje u ciklusima od po 3 minuta sa intervalima kada je simbol
ugašen od po 5 sekundi sve dok se ulje ne zameni.
Simbol se prikazuje na displeju sve vreme dok traje prikaz.
Benzin verzije: lampica ili simbol se pali a potom nestaje sa displeja na kraju ciklusa prikaza.
UPOZORENJE Nakon prve signalizacije, prilikom svakog paljenja motora, simbol nastavlja da se pali u
prethodno navedenom režimu sve dok se ulje ne zameni.
Paljenje lampice ili simbola ne označava kvar na vozilu, nego da je uobičajena upotreba vozila dovela do
potrebe da se zameni ulje.
Degradacija motornog ulja se ubrzava korišćenjem vozila na kratkim deonicama, što sprečava motor da
dostigne radnu temperaturu.
Čim se nađete u mogućnosti, obratite se ovlašćenom servisu za vozila marke Fiat.
25) 26)
63

Lampica Značenje

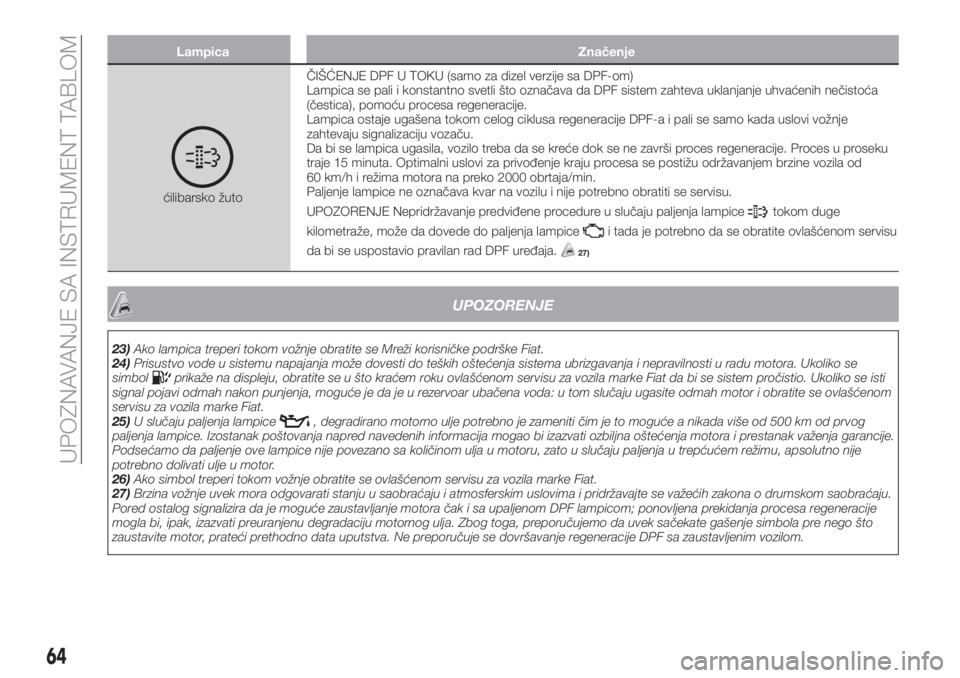

ćilibarsko žutoČIŠĆENJE DPF U TOKU (samo za dizel verzije sa DPF-om)
Lampica se pali i konstantno svetli što označava da DPF sistem zahteva uklanjanje uhvaćenih nečistoća
(čestica), pomoću procesa regeneracije.
Lampica ostaje ugašena tokom celog ciklusa regeneracije DPF-a i pali se samo kada uslovi vožnje
zahtevaju signalizaciju vozaču.
Da bi se lampica ugasila, vozilo treba da se kreće dok se ne završi proces regeneracije. Proces u proseku
traje 15 minuta. Optimalni uslovi za privođenje kraju procesa se postižu održavanjem brzine vozila od
60 km/h i režima motora na preko 2000 obrtaja/min.
Paljenje lampice ne označava kvar na vozilu i nije potrebno obratiti se servisu.
UPOZORENJE Nepridržavanje predviđene procedure u slučaju paljenja lampicetokom duge
kilometraže, može da dovede do paljenja lampice
i tada je potrebno da se obratite ovlašćenom servisu
da bi se uspostavio pravilan rad DPF uređaja.
UPOZORENJE
23)Ako lampica treperi tokom vožnje obratite se Mreži korisničke podrške Fiat.
24)Prisustvo vode u sistemu napajanja može dovesti do teških oštećenja sistema ubrizgavanja i nepravilnosti u radu motora. Ukoliko se
simbol
prikaže na displeju, obratite se u što kraćem roku ovlašćenom servisu za vozila marke Fiat da bi se sistem pročistio. Ukoliko se isti
signal pojavi odmah nakon punjenja, moguće je da je u rezervoar ubačena voda: u tom slučaju ugasite odmah motor i obratite se ovlašćenom
servisu za vozila marke Fiat.
25)U slučaju paljenja lampice
, degradirano motorno ulje potrebno je zameniti čim je to moguće a nikada više od 500 km od prvog
paljenja lampice. Izostanak poštovanja napred navedenih informacija mogao bi izazvati ozbiljna oštećenja motora i prestanak važenja garancije.
Podsećamo da paljenje ove lampice nije povezano sa količinom ulja u motoru, zato u slučaju paljenja u trepćućem režimu, apsolutno nije
potrebno dolivati ulje u motor.
26)Ako simbol treperi tokom vožnje obratite se ovlašćenom servisu za vozila marke Fiat.
27)Brzina vožnje uvek mora odgovarati stanju u saobraćaju i atmosferskim uslovima i pridržavajte se važećih zakona o drumskom saobraćaju.
Pored ostalog signalizira da je moguće zaustavljanje motora čak i sa upaljenom DPF lampicom; ponovljena prekidanja procesa regeneracije
mogla bi, ipak, izazvati preuranjenu degradaciju motornog ulja. Zbog toga, preporučujemo da uvek sačekate gašenje simbola pre nego što
zaustavite motor, prateći prethodno data uputstva. Ne preporučuje se dovršavanje regeneracije DPF sa zaustavljenim vozilom.
64
UPOZNAVANJE SA INSTRUMENT TABLOM
27)

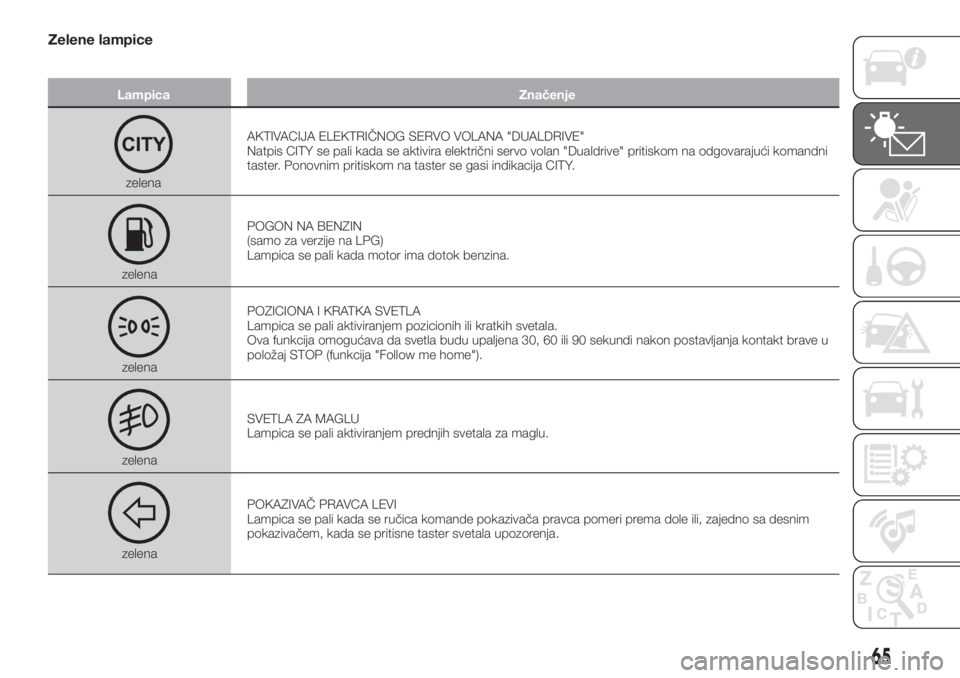

Zelene lampice
Lampica Značenje
zelenaAKTIVACIJA ELEKTRIČNOG SERVO VOLANA "DUALDRIVE"
Natpis CITY se pali kada se aktivira električni servo volan "Dualdrive" pritiskom na odgovarajući komandni
taster. Ponovnim pritiskom na taster se gasi indikacija CITY.
zelenaPOGON NA BENZIN
(samo za verzije na LPG)
Lampica se pali kada motor ima dotok benzina.
zelenaPOZICIONA I KRATKA SVETLA
Lampica se pali aktiviranjem pozicionih ili kratkih svetala.
Ova funkcija omogućava da svetla budu upaljena 30, 60 ili 90 sekundi nakon postavljanja kontakt brave u
položaj STOP (funkcija "Follow me home").
zelenaSVETLA ZA MAGLU
Lampica se pali aktiviranjem prednjih svetala za maglu.
zelenaPOKAZIVAČ PRAVCA LEVI
Lampica se pali kada se ručica komande pokazivača pravca pomeri prema dole ili, zajedno sa desnim
pokazivačem, kada se pritisne taster svetala upozorenja.
65

Lampica Značenje

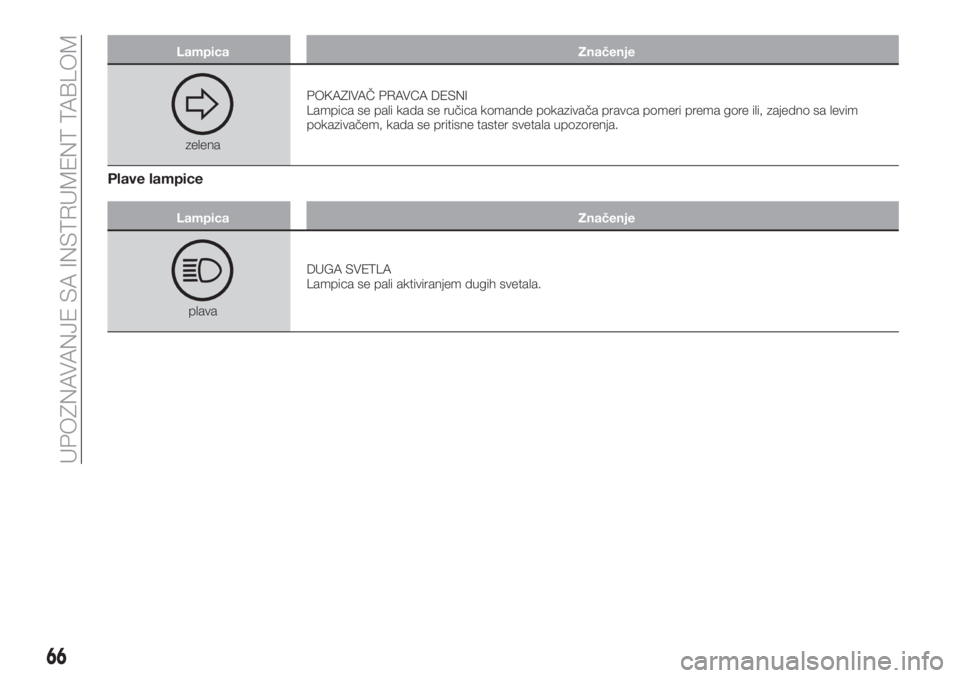

zelenaPOKAZIVAČ PRAVCA DESNI
Lampica se pali kada se ručica komande pokazivača pravca pomeri prema gore ili, zajedno sa levim
pokazivačem, kada se pritisne taster svetala upozorenja.
Plave lampice
Lampica Značenje
plavaDUGA SVETLA
Lampica se pali aktiviranjem dugih svetala.
66
UPOZNAVANJE SA INSTRUMENT TABLOM

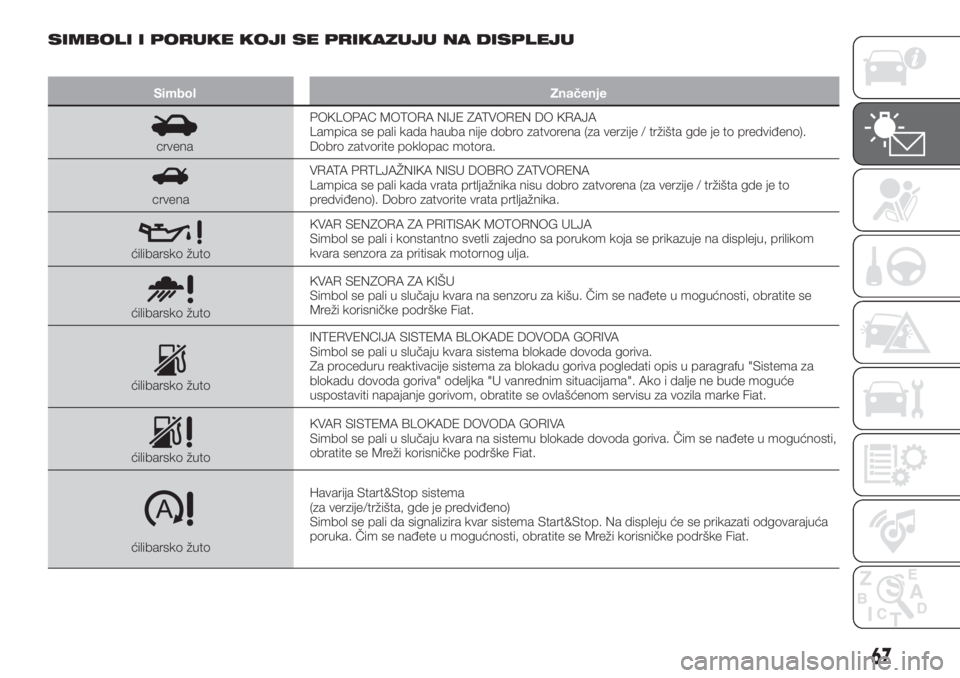

SIMBOLI I PORUKE KOJI SE PRIKAZUJU NA DISPLEJU
Simbol Značenje
crvenaPOKLOPAC MOTORA NIJE ZATVOREN DO KRAJA
Lampica se pali kada hauba nije dobro zatvorena (za verzije / tržišta gde je to predviđeno).
Dobro zatvorite poklopac motora.
crvenaVRATA PRTLJAŽNIKA NISU DOBRO ZATVORENA
Lampica se pali kada vrata prtljažnika nisu dobro zatvorena (za verzije / tržišta gde je to
predviđeno). Dobro zatvorite vrata prtljažnika.
ćilibarsko žutoKVAR SENZORA ZA PRITISAK MOTORNOG ULJA
Simbol se pali i konstantno svetli zajedno sa porukom koja se prikazuje na displeju, prilikom
kvara senzora za pritisak motornog ulja.
ćilibarsko žutoKVAR SENZORA ZA KIŠU
Simbol se pali u slučaju kvara na senzoru za kišu. Čim se nađete u mogućnosti, obratite se
Mreži korisničke podrške Fiat.
ćilibarsko žutoINTERVENCIJA SISTEMA BLOKADE DOVODA GORIVA
Simbol se pali u slučaju kvara sistema blokade dovoda goriva.
Za proceduru reaktivacije sistema za blokadu goriva pogledati opis u paragrafu "Sistema za
blokadu dovoda goriva" odeljka "U vanrednim situacijama". Ako i dalje ne bude moguće
uspostaviti napajanje gorivom, obratite se ovlašćenom servisu za vozila marke Fiat.
ćilibarsko žutoKVAR SISTEMA BLOKADE DOVODA GORIVA
Simbol se pali u slučaju kvara na sistemu blokade dovoda goriva. Čim se nađete u mogućnosti,
obratite se Mreži korisničke podrške Fiat.
ćilibarsko žutoHavarija Start&Stop sistema
(za verzije/tržišta, gde je predviđeno)
Simbol se pali da signalizira kvar sistema Start&Stop. Na displeju će se prikazati odgovarajuća
poruka. Čim se nađete u mogućnosti, obratite se Mreži korisničke podrške Fiat.
67

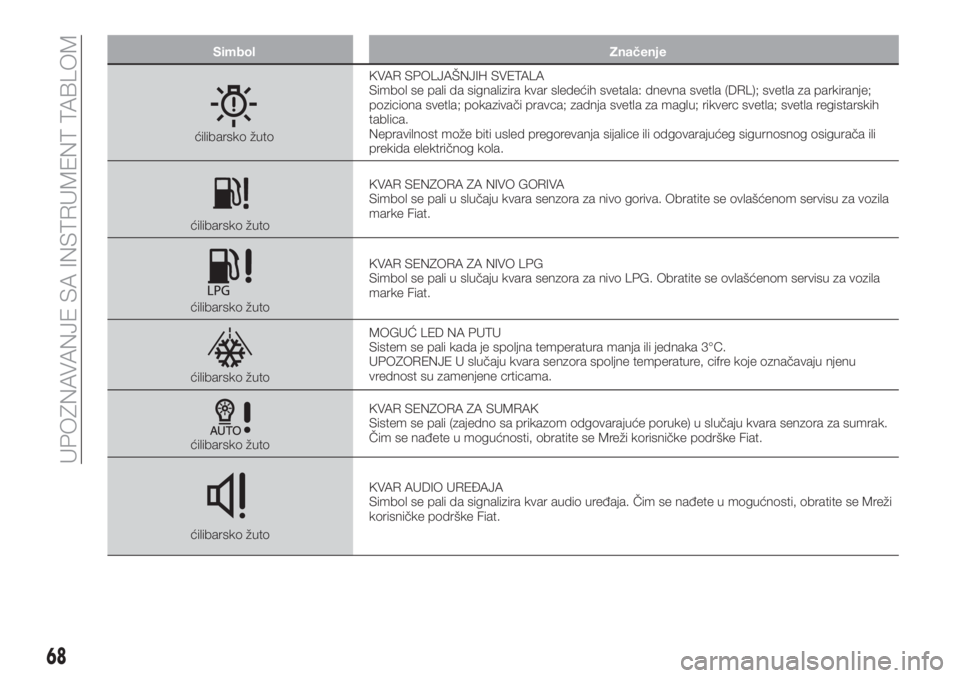

Simbol Značenje
ćilibarsko žutoKVAR SPOLJAŠNJIH SVETALA
Simbol se pali da signalizira kvar sledećih svetala: dnevna svetla (DRL); svetla za parkiranje;
poziciona svetla; pokazivači pravca; zadnja svetla za maglu; rikverc svetla; svetla registarskih
tablica.
Nepravilnost može biti usled pregorevanja sijalice ili odgovarajućeg sigurnosnog osigurača ili
prekida električnog kola.
ćilibarsko žutoKVAR SENZORA ZA NIVO GORIVA
Simbol se pali u slučaju kvara senzora za nivo goriva. Obratite se ovlašćenom servisu za vozila
marke Fiat.
ćilibarsko žutoKVAR SENZORA ZA NIVO LPG
Simbol se pali u slučaju kvara senzora za nivo LPG. Obratite se ovlašćenom servisu za vozila
marke Fiat.
ćilibarsko žutoMOGUĆ LED NA PUTU
Sistem se pali kada je spoljna temperatura manja ili jednaka 3°C.
UPOZORENJE U slučaju kvara senzora spoljne temperature, cifre koje označavaju njenu
vrednost su zamenjene crticama.
ćilibarsko žutoKVAR SENZORA ZA SUMRAK
Sistem se pali (zajedno sa prikazom odgovarajuće poruke) u slučaju kvara senzora za sumrak.
Čim se nađete u mogućnosti, obratite se Mreži korisničke podrške Fiat.
ćilibarsko žutoKVAR AUDIO UREĐAJA
Simbol se pali da signalizira kvar audio uređaja. Čim se nađete u mogućnosti, obratite se Mreži
korisničke podrške Fiat.
68
UPOZNAVANJE SA INSTRUMENT TABLOM
