FIAT TIPO 5DOORS STATION WAGON 2020 Knjižica za upotrebu i održavanje (in Serbian)

DUPLI PROSTOR ZA
PRTLJAG
Verzija TIPO STATION WAGON
9)
Vozilo, takođe, ima i podesivu zadnju
klupu na dve različite visine kako bi
mogao da se dobije veći prtljažni
prostor.
Kada se zadnja klupa nalazi u najvišem
položaju, ispod njega ostaje prostor koji
možete da koristite za odlaganje
lomljivih ili manjih predmeta.
Za pristup prostoru ispod zadnje klupe,
postupiti na sledeći način:
Podignite klupu 1 preko ručke 2
sl. 56 i naslonite je na dva držača 3 koji
se nalaze bočno sl. 57.Postavljanje zadnje klupe na niži
nivo
Da biste dodatno povećali prtljažni
prostor, možete da spustite zadnju
klupu na sledeći način:
Podignite klupu 1 pomoću ručke 2
sl. 56;
Izvucite zadnju klupu;
Vratite je u prtljažnik tako što ćete je
postaviti ne na viši nivo 1, već na niži
sl. 58.Za premeštanje klupe na viši nivo,
postupiti na sledeći način:
Podignite klupu 1 pomoću ručke 2;
Izvucite zadnju klupu;
Vratite je u prtljažnik tako što ćete je
postaviti na viši nivo 1sl. 58 tako da
klupa bude ravna sl. 59.
BOČNI ŠTITNICI
Verzija TIPO STATION WAGON
Sa bočne strane prtljažnog prostora
nalaze se dva štitnika1 (po jedan na
svakoj strani) sl. 60.
56P2000114
57P2000115
58P2000116
59P2000112
39

Da biste ih uklonili sa njihovog ležišta,
dovoljno je da ih svučete na gore.
Da biste ih ubacili, poravnajte deo 1
štitnika sl. 61 sa otvorom 2 na ležištu
sl. 62 na koji mora da se postavi i
povucite je na dole.
PAŽNJA
30)Pazite da ne udarite predmete na
nosaču prtljaga prilikom otvaranja zadnjih
vrata prtljažnika.
31)U slučaju udesa ili naglog kočenja,
predmeti koji se nalaze na navlaki mogli bi
da polete unutar kabine i povrede putnike.
UPOZORENJE
9)Dno je predviđeno za maksimalan
kapacitet raspoređene težine od 95 kg:
nemojte ubacivati predmete koji imaju veću
težinu.
NOSAČ PRTLJAGA /
NOSAČ SKIJA
(ako postoje)
VERZIJE TIPO 5 DOOR
Vozilo može biti opremljeno sa dve
poprečne šipke koje se mogu koristiti
zajedno sa specijalnim dodacima, za
transport raznih predmeta (npr. skije,
daske za jedrenje, bicikle itd...).
Fabrički izvedene prednje kopče nalaze
se u tačkama 1 sl. 63.
Fabrički izvedene zadnje kopče nalaze
se u tačkama 2.
Tačkama 1 se pristupa sa otvorenim
prednjim vratima, a tačkama 2 sa
otvorenim zadnjim vratima.
32)
10) 11)
60P2000119
61P2000120
62P2000121
6304256J0001EM
40
UPOZNAVANJE SA VOZILOM

Za instalaciju, potrebno je pogledati
uputusva proizvođača na kupljenim
poprečnim šipkama. Za više informacija
obratite se ovlašćenom servisu za vozila
marke Fiat.
VERZIJE TIPO STATION WAGON
Vozilo može biti opremljeno sa dve
uzdužne šipke koje se mogu koristiti
zajedno sa specijalnim dodacima, za
transport raznih predmeta (npr. skije,
daske za jedrenje, bicikle itd...).
Poprečne šipke
Poprečne šipke se mogu instalirati
samo uz uzdužne šipke. Za instalaciju,
potrebno je pogledati uputusva
proizvođača na kupljenim poprečnim
šipkama. Za više informacija obratite se
ovlašćenom servisu za vozila marke
Fiat.
32)
10) 11)
PAŽNJA
32)Pre nego što nastavite kretanje,
proverite da li su poprečne šipke ispravno
montirane.
UPOZORENJE
10)Nikada nemojte preći maksimalno
dozvoljeno opterećenje (videti paragraf
"Težine" odeljka "Tehnički podaci").
11)Strogo se pridržavajte važećih propisa
koji se odnose na maksimalne ukupne
dimenzije.
VERZIJA SA
POGONOM NA LPG
(ako postoji)
33) 34)
12) 13) 14) 15)
UVOD
Verzija „LPG“ ima dva sistema
napajanja: jedan na benzin i jedan na
LPG.
SREDSTVA PASIVNE /
AKTIVNE ZAŠTITE
Sredstva pasivne zaštite
Ovo vozilo ima iste karakteristike
pasivne zaštite kao i prethodne verzije.
Otvori za punjenje i pražnjenje
rezervoara (smešteni u delu u kom se
nalazi rezervni točak) napravljeni su tako
da mogu da izdrže određene udarce u
skladu sa sigurnosnim standardima
Fiata.
Sa režimom rada na LPG, protok gasa
(u tečnom stanju) na izlazu iz
rezervoara, preko cevi stiže do sklopa
regulatora pritiska gde se nalazi
sigurnosni elektroventil koji, kada se
izvuče ključ iz prekidača za paljenje ili
kada vozač odabere promenu goriva
(prelaz na bezin), onemogućava
prolazaka LPG-a.
41

Zajedno sa elektroventilom regulatora,
drugi elektroventil, ubačen u rezervoar,
zatvara sistem cevi za LPG na izlazu iz
rezervoara.
Dva elektroventila su povezana na
sistem za blokadu dovoda goriva (Fire
Protection System).
Rezervoar za LPG je izrađen u skadu sa
važećim propisa u zemlji u kojoj se vrši
prodaja vozila.
Aktivna zaštita
Ovo vozilo ima iste karakteristike
aktivne zaštite kao i prethodne verzije.
Iako LPG uređaj ima brojne zaštite,
svaki put kada se vozilo ne vozi duži
vremenski period ili ako se vozi u
uslovima vanrednog stanja usled kvara
ili nezgode, savetuje se da postupite u
skladu sa sledećom procedurom:
odvrnite zavrtnje 1 sl. 64, potom
uklonite poklopac 2;
zatvorite slavinu za dovod plina
okretanjem u smeru kazaljki prstena 1
sl. 65;
vratite poklopac i pričvrstite zavrtnje.
UPOZORENJE Ukoliko osetite miris
gasa, prebaci se sa LPG-a na benzin i
odmah se uputite u najbliži ovlašćeni
Fiatov servis radi vršenja kontrola za
otklanjanje kvarova na uređaju.REZERVOAR LPG
Vozilo ima rezervoar pod pritiskom za
čuvanje plina u tečnom stanju koji ima
toroidalni oblik, nalazi se u prostoru
predviđenom za rezervni točak i dobro
je zaštićen.
Certifikacija rezerovara za LPG
Rezervoar za LPG sertifikovan je u
skladu s važećim propisima.
U Italiji, rezervoar ima vek trajanja od
10 godina počev od datuma prve
registracije vozila. Ako je vozilo
registrovano van Italije, trajanje i
procedura kontrole/provere rezervoara
za plin mogu varirati u zavisnosti od
lokalnih normi u toj državi. U svakom
slučaju, kada istekne rok za tehnički
pregled u skladu s pravnim
regulativama svake zemlje posebno,
obratite se ovlašćenom Fiatovom
servisu za zamenu.
KOMUTATOR BENZIN/
LPG
Normalno funkcionisanje motora je na
plin izuzev pokretanja, koje radi na
benzin. Prebacivanje na LPG dešava se
automatski: lampica
1 sl. 66 na
instrument tabli se gasi.
64PGL00002
65PGL00003
42
UPOZNAVANJE SA VOZILOM

Ako želite koristiti dotok benzina,
neophodno je pritisnuti taster na tabli
sl. 67. Paljenje LED lampice koja se
nalazi na tasteru pokazuje da je zahtev
za prelazak izvršen pravilno.
Nezavisno od vrste pogona koji je u
upotrebi prilikom poslednjeg korišćenja
vozila, pri narednom paljenju, nakon
početne faze sa benzinom, automatski

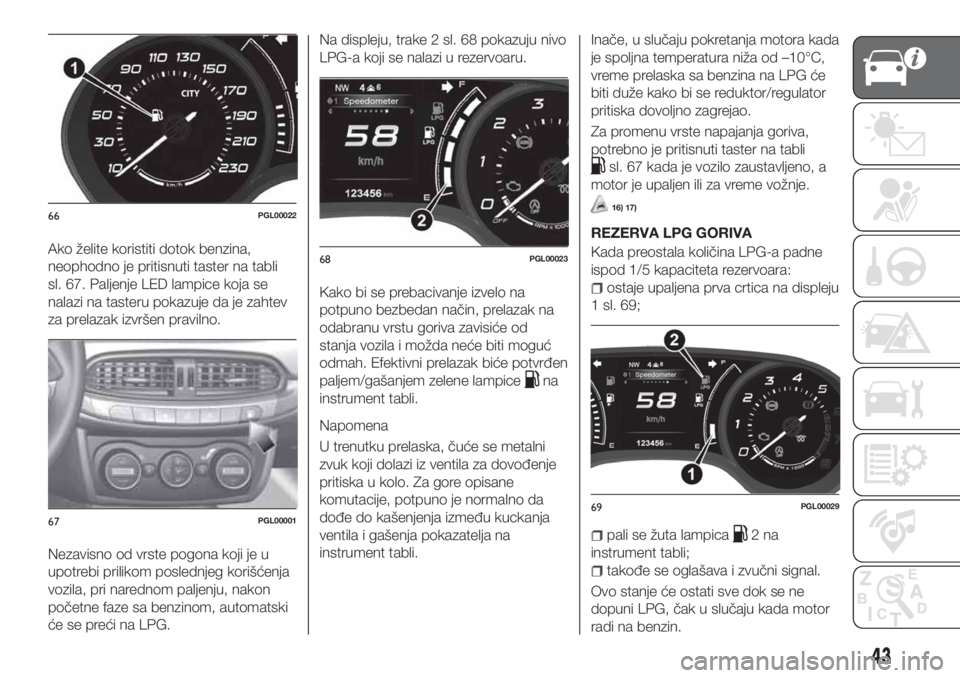

će se preći na LPG.Na displeju, trake 2 sl. 68 pokazuju nivo
LPG-a koji se nalazi u rezervoaru.
Kako bi se prebacivanje izvelo na
potpuno bezbedan način, prelazak na
odabranu vrstu goriva zavisiće od
stanja vozila i možda neće biti moguć
odmah. Efektivni prelazak biće potvrđen
paljem/gašanjem zelene lampice
na
instrument tabli.
Napomena
U trenutku prelaska, čuće se metalni
zvuk koji dolazi iz ventila za dovođenje
pritiska u kolo. Za gore opisane
komutacije, potpuno je normalno da
dođe do kašenjenja između kuckanja
ventila i gašenja pokazatelja na
instrument tabli.Inače, u slučaju pokretanja motora kada
je spoljna temperatura niža od –10°C,
vreme prelaska sa benzina na LPG će
biti duže kako bi se reduktor/regulator
pritiska dovoljno zagrejao.
Za promenu vrste napajanja goriva,
potrebno je pritisnuti taster na tabli
sl. 67 kada je vozilo zaustavljeno, a
motor je upaljen ili za vreme vožnje.
16) 17)
REZERVA LPG GORIVA
Kada preostala količina LPG-a padne
ispod 1/5 kapaciteta rezervoara:
ostaje upaljena prva crtica na displeju
1 sl. 69;
pali se žuta lampica2na
instrument tabli;
takođe se oglašava i zvučni signal.
Ovo stanje će ostati sve dok se ne
dopuni LPG, čak u slučaju kada motor
radi na benzin.
66PGL00022
67PGL00001
68PGL00023
69PGL00029
43

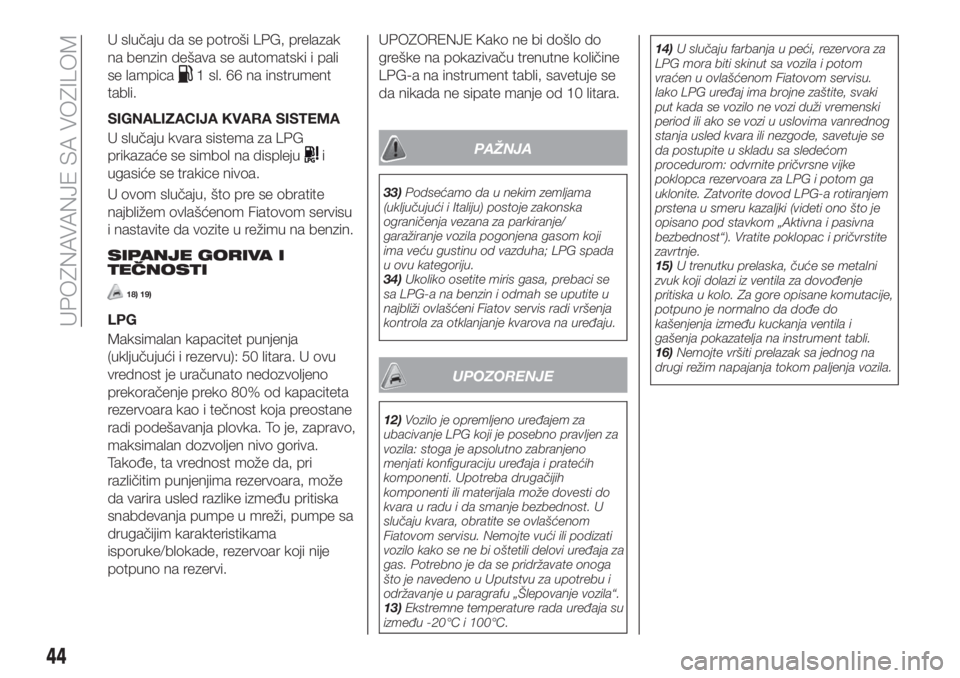

U slučaju da se potroši LPG, prelazak
na benzin dešava se automatski i pali
se lampica
1 sl. 66 na instrument
tabli.
SIGNALIZACIJA KVARA SISTEMA
U slučaju kvara sistema za LPG
prikazaće se simbol na displeju
i
ugasiće se trakice nivoa.
U ovom slučaju, što pre se obratite
najbližem ovlašćenom Fiatovom servisu
i nastavite da vozite u režimu na benzin.
SIPANJE GORIVA I
TEČNOSTI
18) 19)
LPG
Maksimalan kapacitet punjenja
(uključujući i rezervu): 50 litara. U ovu
vrednost je uračunato nedozvoljeno
prekoračenje preko 80% od kapaciteta
rezervoara kao i tečnost koja preostane
radi podešavanja plovka. To je, zapravo,
maksimalan dozvoljen nivo goriva.
Takođe, ta vrednost može da, pri
različitim punjenjima rezervoara, može
da varira usled razlike između pritiska
snabdevanja pumpe u mreži, pumpe sa
drugačijim karakteristikama
isporuke/blokade, rezervoar koji nije
potpuno na rezervi.
UPOZORENJE Kako ne bi došlo do
greške na pokazivaču trenutne količine
LPG-a na instrument tabli, savetuje se
da nikada ne sipate manje od 10 litara.
PAŽNJA
33)Podsećamo da u nekim zemljama
(uključujući i Italiju) postoje zakonska
ograničenja vezana za parkiranje/
garažiranje vozila pogonjena gasom koji
ima veću gustinu od vazduha; LPG spada
u ovu kategoriju.
34)Ukoliko osetite miris gasa, prebaci se
sa LPG-a na benzin i odmah se uputite u
najbliži ovlašćeni Fiatov servis radi vršenja
kontrola za otklanjanje kvarova na uređaju.
UPOZORENJE
12)Vozilo je opremljeno uređajem za
ubacivanje LPG koji je posebno pravljen za
vozila: stoga je apsolutno zabranjeno
menjati konfiguraciju uređaja i pratećih
komponenti. Upotreba drugačijih
komponenti ili materijala može dovesti do
kvara u radu i da smanje bezbednost. U
slučaju kvara, obratite se ovlašćenom
Fiatovom servisu. Nemojte vući ili podizati
vozilo kako se ne bi oštetili delovi uređaja za
gas. Potrebno je da se pridržavate onoga
što je navedeno u Uputstvu za upotrebu i
održavanje u paragrafu „Šlepovanje vozila“.
13)Ekstremne temperature rada uređaja su
između -20°C i 100°C.14)U slučaju farbanja u peći, rezervora za
LPG mora biti skinut sa vozila i potom
vraćen u ovlašćenom Fiatovom servisu.
Iako LPG uređaj ima brojne zaštite, svaki
put kada se vozilo ne vozi duži vremenski
period ili ako se vozi u uslovima vanrednog
stanja usled kvara ili nezgode, savetuje se
da postupite u skladu sa sledećom
procedurom: odvrnite pričvrsne vijke
poklopca rezervoara za LPG i potom ga
uklonite. Zatvorite dovod LPG-a rotiranjem
prstena u smeru kazaljki (videti ono što je
opisano pod stavkom „Aktivna i pasivna
bezbednost“). Vratite poklopac i pričvrstite
zavrtnje.
15)U trenutku prelaska, čuće se metalni
zvuk koji dolazi iz ventila za dovođenje
pritiska u kolo. Za gore opisane komutacije,
potpuno je normalno da dođe do
kašenjenja između kuckanja ventila i
gašenja pokazatelja na instrument tabli.
16)Nemojte vršiti prelazak sa jednog na
drugi režim napajanja tokom paljenja vozila.
44
UPOZNAVANJE SA VOZILOM

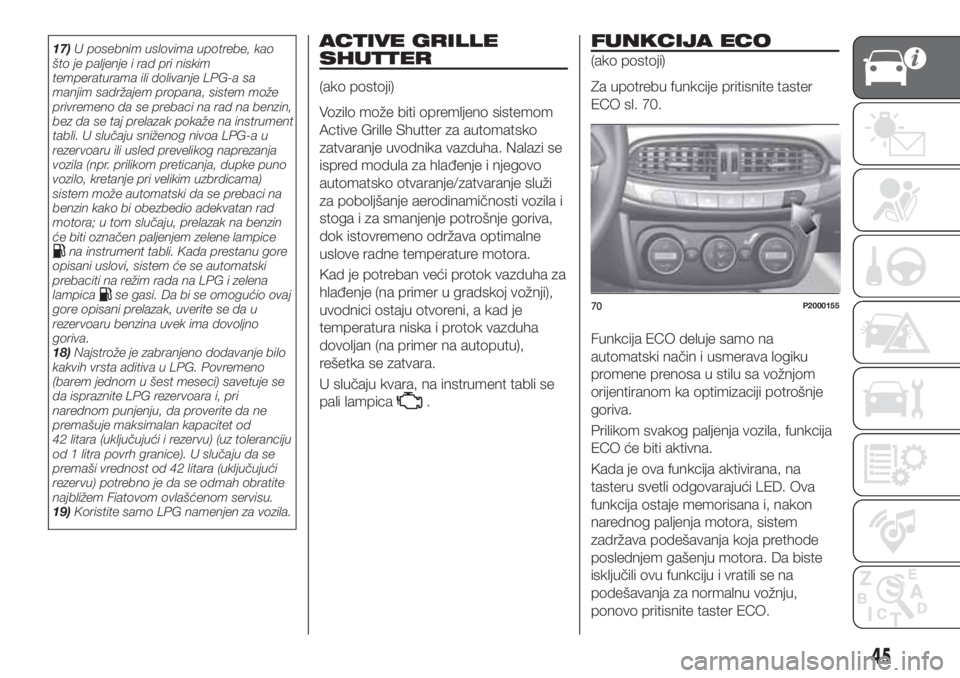

17)U posebnim uslovima upotrebe, kao
što je paljenje i rad pri niskim
temperaturama ili dolivanje LPG-a sa
manjim sadržajem propana, sistem može
privremeno da se prebaci na rad na benzin,
bez da se taj prelazak pokaže na instrument
tabli. U slučaju sniženog nivoa LPG-a u
rezervoaru ili usled prevelikog naprezanja
vozila (npr. prilikom preticanja, dupke puno
vozilo, kretanje pri velikim uzbrdicama)
sistem može automatski da se prebaci na
benzin kako bi obezbedio adekvatan rad
motora; u tom slučaju, prelazak na benzin
će biti označen paljenjem zelene lampice
na instrument tabli. Kada prestanu gore
opisani uslovi, sistem će se automatski
prebaciti na režim rada na LPG i zelena
lampica
se gasi. Da bi se omogućio ovaj
gore opisani prelazak, uverite se da u
rezervoaru benzina uvek ima dovoljno
goriva.
18)Najstrože je zabranjeno dodavanje bilo
kakvih vrsta aditiva u LPG. Povremeno
(barem jednom u šest meseci) savetuje se
da ispraznite LPG rezervoara i, pri
narednom punjenju, da proverite da ne
premašuje maksimalan kapacitet od
42 litara (uključujući i rezervu) (uz toleranciju
od 1 litra povrh granice). U slučaju da se
premaši vrednost od 42 litara (uključujući
rezervu) potrebno je da se odmah obratite
najbližem Fiatovom ovlašćenom servisu.
19)Koristite samo LPG namenjen za vozila.
ACTIVE GRILLE
SHUTTER
(ako postoji)
Vozilo može biti opremljeno sistemom
Active Grille Shutter za automatsko
zatvaranje uvodnika vazduha. Nalazi se
ispred modula za hlađenje i njegovo
automatsko otvaranje/zatvaranje služi
za poboljšanje aerodinamičnosti vozila i
stoga i za smanjenje potrošnje goriva,
dok istovremeno održava optimalne
uslove radne temperature motora.
Kad je potreban veći protok vazduha za
hlađenje (na primer u gradskoj vožnji),
uvodnici ostaju otvoreni, a kad je
temperatura niska i protok vazduha
dovoljan (na primer na autoputu),
rešetka se zatvara.
U slučaju kvara, na instrument tabli se
pali lampica
.
FUNKCIJA ECO
(ako postoji)
Za upotrebu funkcije pritisnite taster
ECO sl. 70.
Funkcija ECO deluje samo na
automatski način i usmerava logiku
promene prenosa u stilu sa vožnjom
orijentiranom ka optimizaciji potrošnje
goriva.
Prilikom svakog paljenja vozila, funkcija
ECO će biti aktivna.
Kada je ova funkcija aktivirana, na
tasteru svetli odgovarajući LED. Ova
funkcija ostaje memorisana i, nakon
narednog paljenja motora, sistem
zadržava podešavanja koja prethode
poslednjem gašenju motora. Da biste
isključili ovu funkciju i vratili se na
podešavanja za normalnu vožnju,
ponovo pritisnite taster ECO.
70P2000155
45

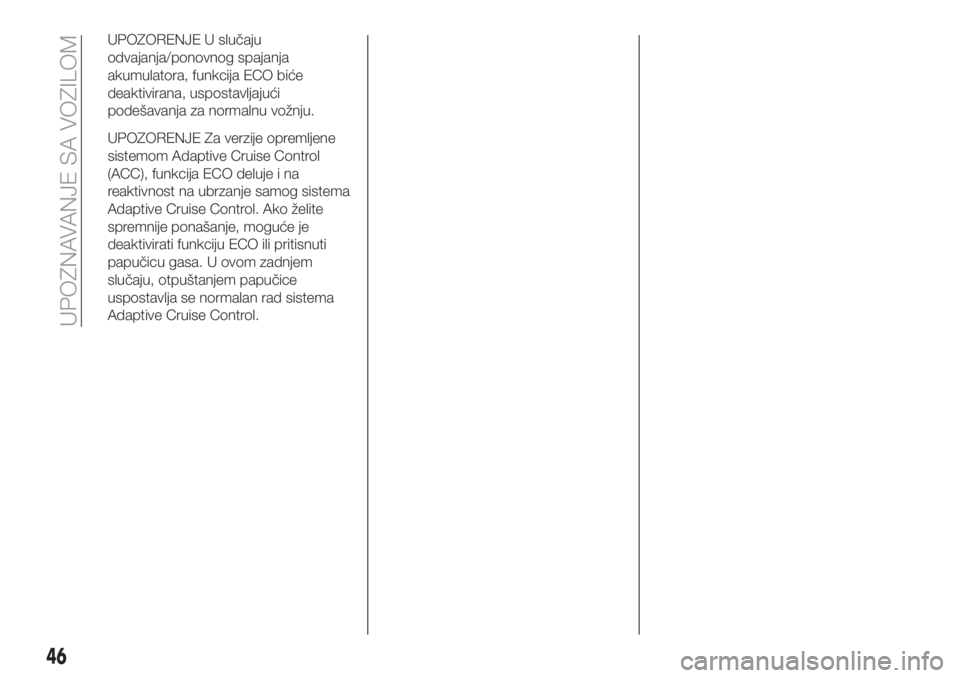

UPOZORENJE U slučaju
odvajanja/ponovnog spajanja
akumulatora, funkcija ECO biće
deaktivirana, uspostavljajući
podešavanja za normalnu vožnju.
UPOZORENJE Za verzije opremljene
sistemom Adaptive Cruise Control
(ACC), funkcija ECO deluje i na
reaktivnost na ubrzanje samog sistema
Adaptive Cruise Control. Ako želite
spremnije ponašanje, moguće je
deaktivirati funkciju ECO ili pritisnuti
papučicu gasa. U ovom zadnjem
slučaju, otpuštanjem papučice
uspostavlja se normalan rad sistema
Adaptive Cruise Control.
46
UPOZNAVANJE SA VOZILOM

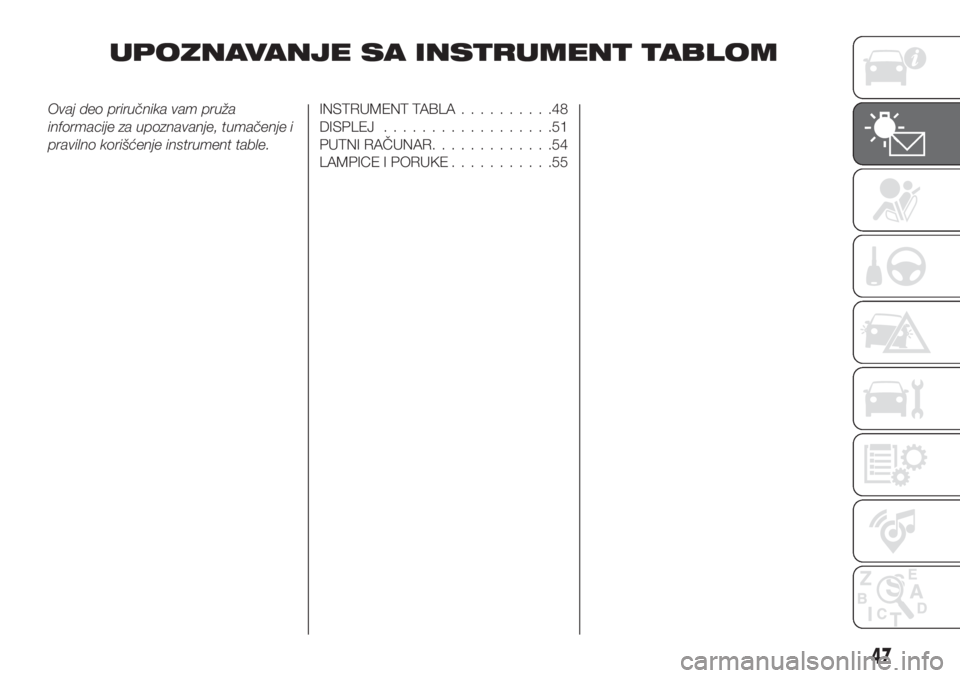

UPOZNAVANJE SA INSTRUMENT TABLOM
Ovaj deo priručnika vam pruža
informacije za upoznavanje, tumačenje i
pravilno korišćenje instrument table.INSTRUMENT TABLA..........48
DISPLEJ..................51
PUTNI RAČUNAR.............54
LAMPICE I PORUKE...........55
47

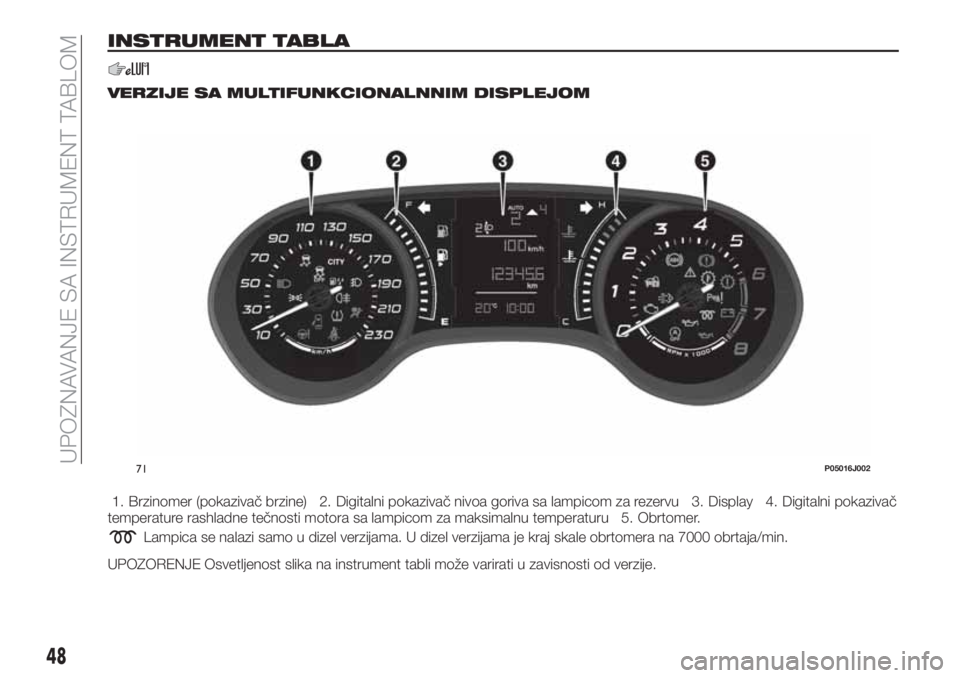

INSTRUMENT TABLA
VERZIJE SA MULTIFUNKCIONALNNIM DISPLEJOM
1. Brzinomer (pokazivač brzine) 2. Digitalni pokazivač nivoa goriva sa lampicom za rezervu 3. Display 4. Digitalni pokazivač
temperature rashladne tečnosti motora sa lampicom za maksimalnu temperaturu 5. Obrtomer.
Lampica se nalazi samo u dizel verzijama. U dizel verzijama je kraj skale obrtomera na 7000 obrtaja/min.
UPOZORENJE Osvetljenost slika na instrument tabli može varirati u zavisnosti od verzije.
71P05016J002
48
UPOZNAVANJE SA INSTRUMENT TABLOM
