inserire il connettore elettrico 3
fig. 182 nella presa 12V della vettura ed
accendere il motore della vettura;
azionare il compressore premendo il
pulsante ON-OFF 5 fig. 181. Quando il
manometro 7 segnala la pressione
prescritta indicata sul Libretto Uso e
Manutenzione o apposita etichetta,
spegnere il compressore premendo
nuovamente il pulsante ON-OFF 5;
scollegare la cartuccia 1 dal
compressore, premendo il pulsante di
sgancio 8 e sollevando la cartuccia
1 verso l’alto fig. 183.Se entro 15 min. dall’accensione del
compressore il manometro 7
fig. 181 segnala una pressione inferiore
a 1.8 bar / 26 psi, spegnere il
compressore, scollegare il tubo del
sigillante 4 dalla valvola dello
pneumatico, rimuovere la cartuccia
1 dal compressore fig. 183.
Spostare la vettura di circa 10 m per
permettere la distribuzione del sigillante;
fermare la vettura in sicurezza, azionare
il freno a mano e ripristinare la
pressione usando il tubo nero di
gonfiaggio 9 fig. 184 fino al
raggiungimento della pressione
prescritta. Se anche in questo caso,
entro 15 min. dall’accensione la
pressione è inferiore a 1.8 bar / 26 psi,
non riprendere la marcia e rivolgersi alla
Rete Assistenziale Fiat.Dopo aver guidato per circa 8 km /
5 miglia, posizionare la vettura in una
zona sicura ed agevole, inserendo il
freno a mano. Prelevare il compressore
e ripristinare la pressione usando il tubo
nero di gonfiaggio 9 fig. 184.
Se la pressione indicata è superiore a
1.8 bar / 26 psi, ripristinare la pressione
e riprendere la marcia guidando con
prudenza e raggiungere nel più breve
tempo la Rete Assistenziale Fiat. Se
invece viene rilevata una pressione
inferiore a 1.8 bar / 26 psi, non
riprendere la marcia e rivolgersi alla
Rete Assistenziale Fiat.
PROCEDURA PER
RIPRISTINO PRESSIONE
Procedere come segue:
fermare la vettura in sicurezza, come
precedentemente indicato e, azionare il
freno a mano;
182P2000159
183P2000161184P2000163
169

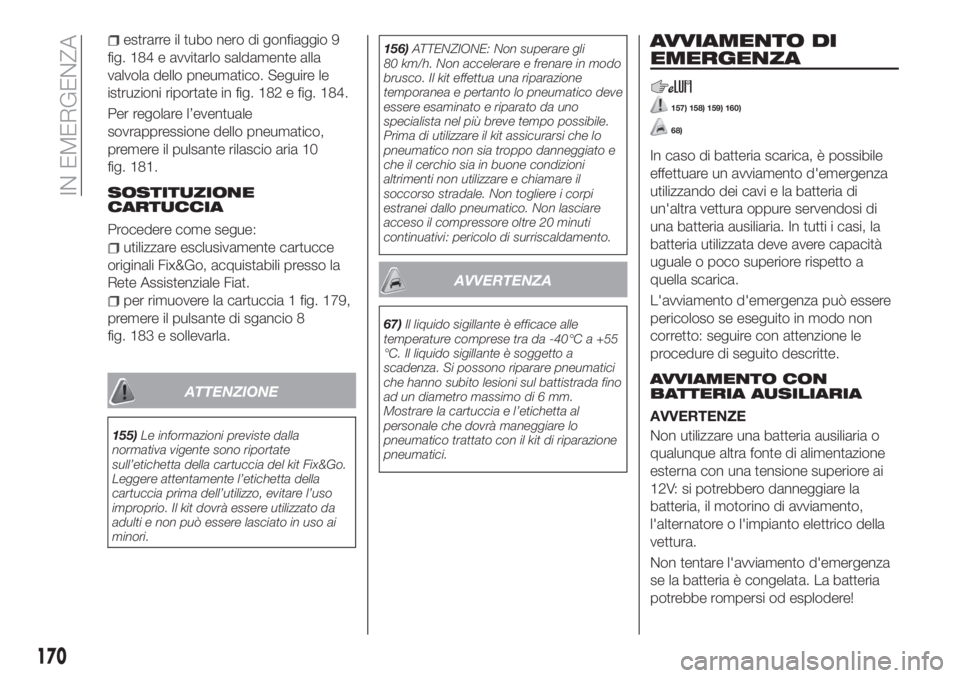

estrarre il tubo nero di gonfiaggio 9
fig. 184 e avvitarlo saldamente alla
valvola dello pneumatico. Seguire le
istruzioni riportate in fig. 182 e fig. 184.
Per regolare l’eventuale
sovrappressione dello pneumatico,
premere il pulsante rilascio aria 10
fig. 181.
SOSTITUZIONE
CARTUCCIA
Procedere come segue:
utilizzare esclusivamente cartucce
originali Fix&Go, acquistabili presso la
Rete Assistenziale Fiat.
per rimuovere la cartuccia 1 fig. 179,
premere il pulsante di sgancio 8
fig. 183 e sollevarla.
ATTENZIONE
155)Le informazioni previste dalla
normativa vigente sono riportate
sull’etichetta della cartuccia del kit Fix&Go.
Leggere attentamente l’etichetta della
cartuccia prima dell’utilizzo, evitare l’uso
improprio. Il kit dovrà essere utilizzato da
adulti e non può essere lasciato in uso ai
minori.156)ATTENZIONE: Non superare gli
80 km/h. Non accelerare e frenare in modo
brusco. Il kit effettua una riparazione
temporanea e pertanto lo pneumatico deve
essere esaminato e riparato da uno
specialista nel più breve tempo possibile.
Prima di utilizzare il kit assicurarsi che lo
pneumatico non sia troppo danneggiato e
che il cerchio sia in buone condizioni
altrimenti non utilizzare e chiamare il
soccorso stradale. Non togliere i corpi
estranei dallo pneumatico. Non lasciare
acceso il compressore oltre 20 minuti
continuativi: pericolo di surriscaldamento.
AVVERTENZA
67)Il liquido sigillante è efficace alle
temperature comprese tra da -40°C a +55
°C. Il liquido sigillante è soggetto a
scadenza. Si possono riparare pneumatici
che hanno subito lesioni sul battistrada fino
ad un diametro massimo di 6 mm.
Mostrare la cartuccia e l’etichetta al
personale che dovrà maneggiare lo
pneumatico trattato con il kit di riparazione
pneumatici.
AVVIAMENTO DI
EMERGENZA
157) 158) 159) 160)
68)
In caso di batteria scarica, è possibile
effettuare un avviamento d'emergenza
utilizzando dei cavi e la batteria di
un'altra vettura oppure servendosi di
una batteria ausiliaria. In tutti i casi, la
batteria utilizzata deve avere capacità
uguale o poco superiore rispetto a
quella scarica.
L'avviamento d'emergenza può essere
pericoloso se eseguito in modo non
corretto: seguire con attenzione le
procedure di seguito descritte.
AVVIAMENTO CON
BATTERIA AUSILIARIA
AVVERTENZE
Non utilizzare una batteria ausiliaria o
qualunque altra fonte di alimentazione
esterna con una tensione superiore ai
12V: si potrebbero danneggiare la
batteria, il motorino di avviamento,
l'alternatore o l'impianto elettrico della
vettura.
Non tentare l'avviamento d'emergenza
se la batteria è congelata. La batteria
potrebbe rompersi od esplodere!
170

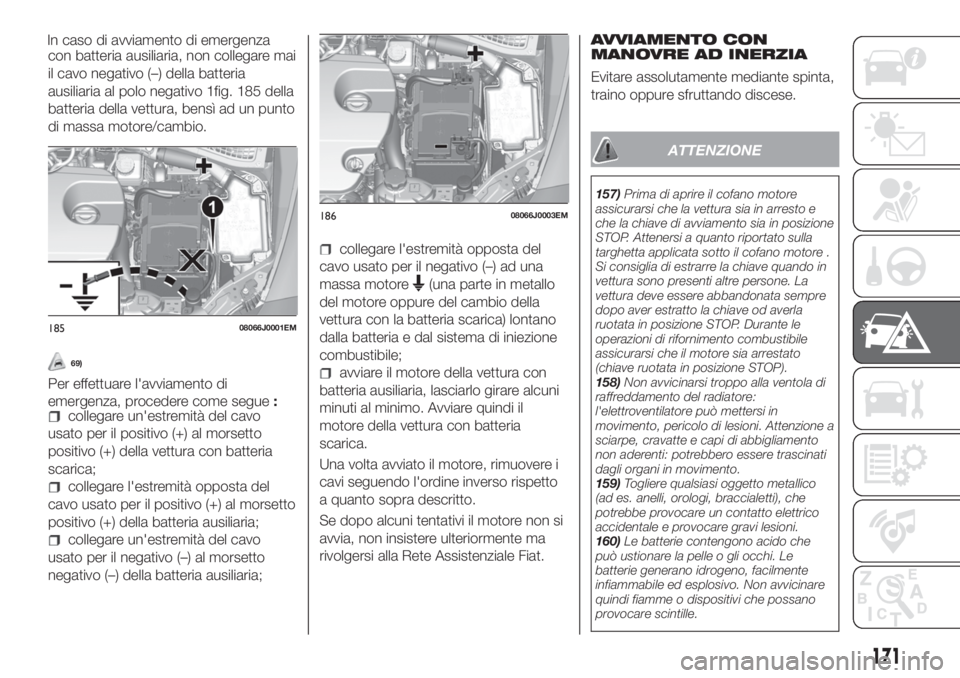

IN EMERGENZA

con batteria ausiliaria, non collegare mai
il cavo negativo (–) della batteria
ausiliaria al polo negativo 1fig. 185 della
batteria della vettura, bensì ad un punto
di massa motore/cambio.
69)
Per effettuare l'avviamento di
emergenza, procedere come segue:
collegare un'estremità del cavo
usato per il positivo (+) al morsetto
positivo (+) della vettura con batteria
scarica;
collegare l'estremità opposta del
cavo usato per il positivo (+) al morsetto
positivo (+) della batteria ausiliaria;
collegare un'estremità del cavo
usato per il negativo (–) al morsetto
negativo (–) della batteria ausiliaria;
collegare l'estremità opposta del
cavo usato per il negativo (–) ad una
massa motore
(una parte in metallo
del motore oppure del cambio della
vettura con la batteria scarica) lontano
dalla batteria e dal sistema di iniezione
combustibile;
avviare il motore della vettura con
batteria ausiliaria, lasciarlo girare alcuni
minuti al minimo. Avviare quindi il
motore della vettura con batteria
scarica.
Una volta avviato il motore, rimuovere i
cavi seguendo l'ordine inverso rispetto
a quanto sopra descritto.
Se dopo alcuni tentativi il motore non si
avvia, non insistere ulteriormente ma
rivolgersi alla Rete Assistenziale Fiat.
AVVIAMENTO CON
MANOVRE AD INERZIA
Evitare assolutamente mediante spinta,
traino oppure sfruttando discese.
ATTENZIONE
157)Prima di aprire il cofano motore
assicurarsi che la vettura sia in arresto e
che la chiave di avviamento sia in posizione
STOP. Attenersi a quanto riportato sulla
targhetta applicata sotto il cofano motore .
Si consiglia di estrarre la chiave quando in
vettura sono presenti altre persone. La
vettura deve essere abbandonata sempre
dopo aver estratto la chiave od averla
ruotata in posizione STOP. Durante le
operazioni di rifornimento combustibile
assicurarsi che il motore sia arrestato
(chiave ruotata in posizione STOP).
158)Non avvicinarsi troppo alla ventola di
raffreddamento del radiatore:
l'elettroventilatore può mettersi in
movimento, pericolo di lesioni. Attenzione a
sciarpe, cravatte e capi di abbigliamento
non aderenti: potrebbero essere trascinati
dagli organi in movimento.
159)Togliere qualsiasi oggetto metallico
(ad es. anelli, orologi, braccialetti), che
potrebbe provocare un contatto elettrico
accidentale e provocare gravi lesioni.
160)Le batterie contengono acido che
può ustionare la pelle o gli occhi. Le
batterie generano idrogeno, facilmente
infiammabile ed esplosivo. Non avvicinare
quindi fiamme o dispositivi che possano
provocare scintille.
18508066J0001EM
18608066J0003EM
171

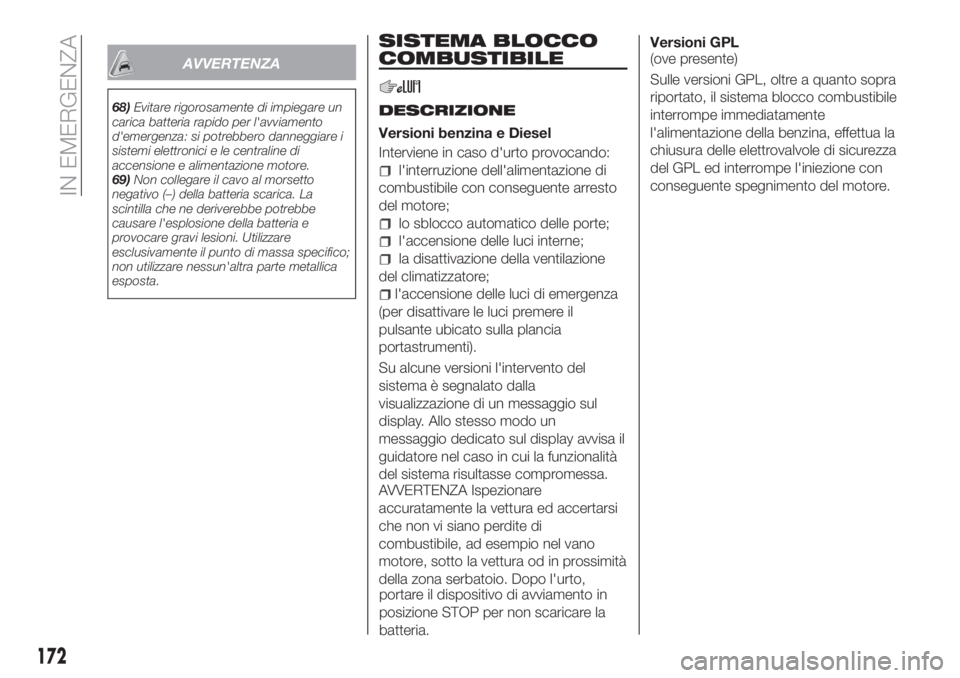

In caso di avviamento di emergenza

AVVERTENZA
68)Evitare rigorosamente di impiegare un
carica batteria rapido per l'avviamento
d'emergenza: si potrebbero danneggiare i
sistemi elettronici e le centraline di
accensione e alimentazione motore.
69)Non collegare il cavo al morsetto
negativo (–) della batteria scarica. La
scintilla che ne deriverebbe potrebbe
causare l'esplosione della batteria e
provocare gravi lesioni. Utilizzare
esclusivamente il punto di massa specifico;
non utilizzare nessun'altra parte metallica
esposta.
SISTEMA BLOCCO
COMBUSTIBILE
DESCRIZIONE
Versioni benzina e Diesel
Interviene in caso d'urto provocando:
l'interruzione dell'alimentazione di
combustibile con conseguente arresto
del motore;
lo sblocco automatico delle porte;
l'accensione delle luci interne;
la disattivazione della ventilazione
del climatizzatore;
l'accensione delle luci di emergenza
(per disattivare le luci premere il
pulsante ubicato sulla plancia
portastrumenti).
Su alcune versioni l'intervento del
sistema è segnalato dalla
visualizzazione di un messaggio sul
display. Allo stesso modo un
messaggio dedicato sul display avvisa il
guidatore nel caso in cui la funzionalità
del sistema risultasse compromessa.
AVVERTENZA Ispezionare
accuratamente la vettura ed accertarsi
che non vi siano perdite di
combustibile, ad esempio nel vano
motore, sotto la vettura od in prossimità
della zona serbatoio. Dopo l'urto,
Versioni GPL
(ove presente)
Sulle versioni GPL, oltre a quanto sopra
riportato, il sistema blocco combustibile
interrompe immediatamente
l'alimentazione della benzina, effettua la
chiusura delle elettrovalvole di sicurezza
del GPL ed interrompe l'iniezione con
conseguente spegnimento del motore.
172
IN EMERGENZA
portare il dispositivo di avviamento in
posizione STOP per non scaricare la
batteria.

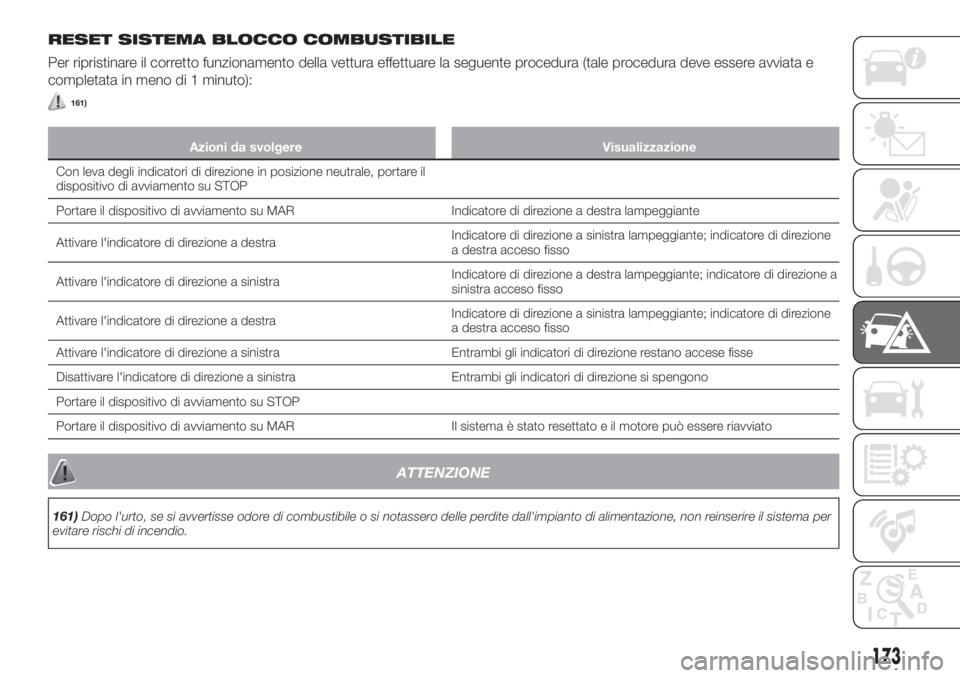

RESET SISTEMA BLOCCO COMBUSTIBILE
Per ripristinare il corretto funzionamento della vettura effettuare la seguente procedura (tale procedura deve essere avviata e
completata in meno di 1 minuto):
161)
Azioni da svolgere Visualizzazione
Con leva degli indicatori di direzione in posizione neutrale, portare il
dispositivo di avviamento su STOP
Portare il dispositivo di avviamento su MAR Indicatore di direzione a destra lampeggiante
Attivare l'indicatore di direzione a destraIndicatore di direzione a sinistra lampeggiante; indicatore di direzione
a destra acceso fisso
Attivare l'indicatore di direzione a sinistraIndicatore di direzione a destra lampeggiante; indicatore di direzione a
sinistra acceso fisso
Attivare l'indicatore di direzione a destraIndicatore di direzione a sinistra lampeggiante; indicatore di direzione
a destra acceso fisso
Attivare l'indicatore di direzione a sinistra Entrambi gli indicatori di direzione restano accese fisse
Disattivare l'indicatore di direzione a sinistra Entrambi gli indicatori di direzione si spengono
Portare il dispositivo di avviamento su STOP
Portare il dispositivo di avviamento su MAR Il sistema è stato resettato e il motore può essere riavviato
ATTENZIONE
161)Dopo l'urto, se si avvertisse odore di combustibile o si notassero delle perdite dall'impianto di alimentazione, non reinserire il sistema per
evitare rischi di incendio.
173

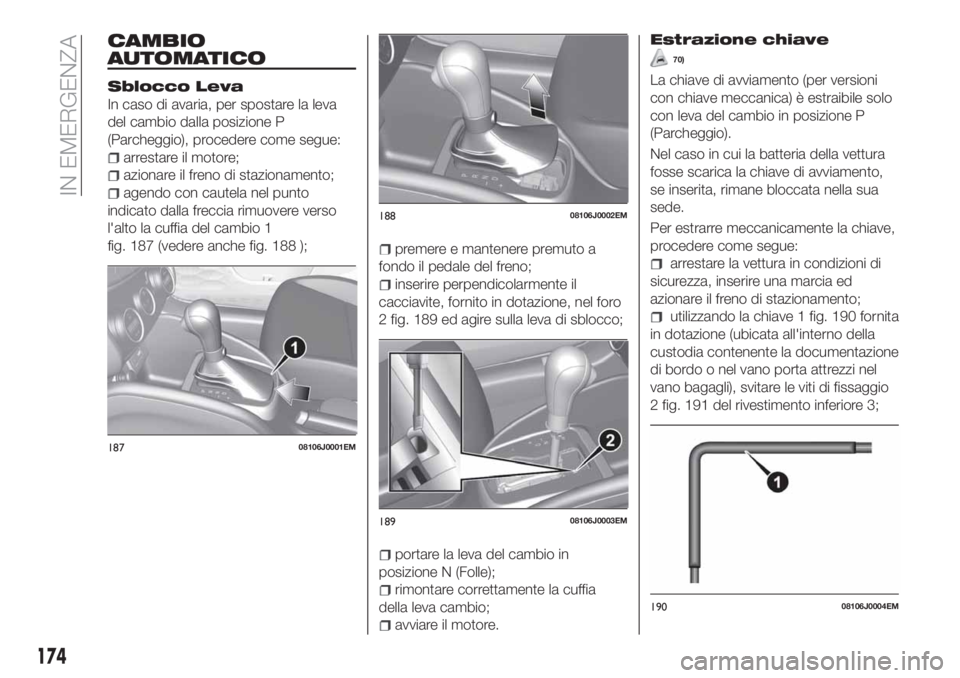

CAMBIO
AUTOMATICO
Sblocco Leva
In caso di avaria, per spostare la leva
del cambio dalla posizione P
(Parcheggio), procedere come segue:
arrestare il motore;
azionare il freno di stazionamento;
agendo con cautela nel punto
indicato dalla freccia rimuovere verso
l'alto la cuffia del cambio 1
fig. 187 (vedere anche fig. 188 );
premere e mantenere premuto a
fondo il pedale del freno;
inserire perpendicolarmente il
cacciavite, fornito in dotazione, nel foro
2 fig. 189 ed agire sulla leva di sblocco;
portare la leva del cambio in
posizione N (Folle);
rimontare correttamente la cuffia
della leva cambio;
avviare il motore.
Estrazione chiave
70)
La chiave di avviamento (per versioni
con chiave meccanica) è estraibile solo
con leva del cambio in posizione P
(Parcheggio).
Nel caso in cui la batteria della vettura
fosse scarica la chiave di avviamento,
se inserita, rimane bloccata nella sua
sede.
Per estrarre meccanicamente la chiave,
procedere come segue:
arrestare la vettura in condizioni di
sicurezza, inserire una marcia ed
azionare il freno di stazionamento;
utilizzando la chiave 1 fig. 190 fornita
in dotazione (ubicata all'interno della
custodia contenente la documentazione
di bordo o nel vano porta attrezzi nel
vano bagagli), svitare le viti di fissaggio
2 fig. 191 del rivestimento inferiore 3;
18708106J0001EM
18808106J0002EM
18908106J0003EM
19008106J0004EM
174
IN EMERGENZA

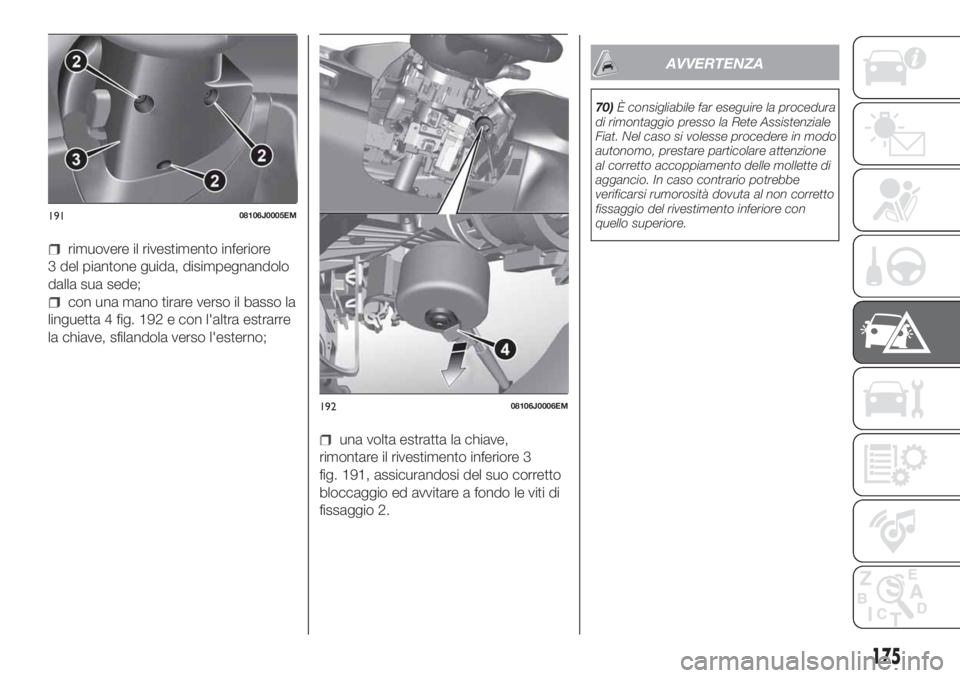

rimuovere il rivestimento inferiore
3 del piantone guida, disimpegnandolo
dalla sua sede;
con una mano tirare verso il basso la
linguetta 4 fig. 192 e con l'altra estrarre
la chiave, sfilandola verso l'esterno;
una volta estratta la chiave,
rimontare il rivestimento inferiore 3
fig. 191, assicurandosi del suo corretto
bloccaggio ed avvitare a fondo le viti di
fissaggio 2.
AVVERTENZA
70)È consigliabile far eseguire la procedura
di rimontaggio presso la Rete Assistenziale
Fiat. Nel caso si volesse procedere in modo
autonomo, prestare particolare attenzione
al corretto accoppiamento delle mollette di
aggancio. In caso contrario potrebbe
verificarsi rumorosità dovuta al non corretto
fissaggio del rivestimento inferiore con
quello superiore.
19108106J0005EM
19208106J0006EM
175

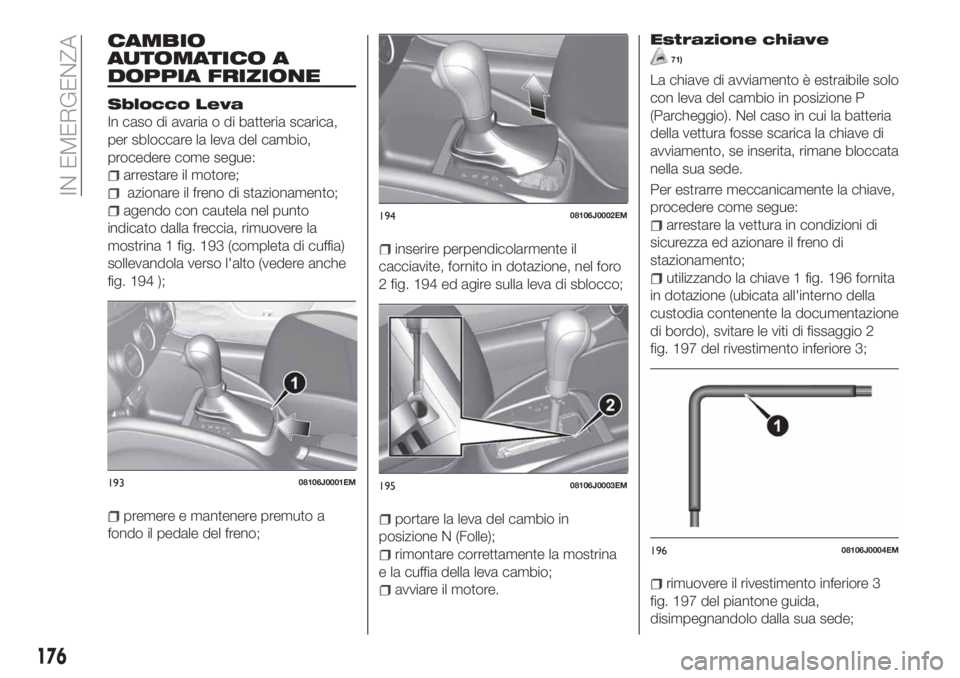

CAMBIO
AUTOMATICO A
DOPPIA FRIZIONE
Sblocco Leva
In caso di avaria o di batteria scarica,
per sbloccare la leva del cambio,
procedere come segue:
arrestare il motore;
azionare il freno di stazionamento;
agendo con cautela nel punto
indicato dalla freccia, rimuovere la
mostrina 1 fig. 193 (completa di cuffia)
sollevandola verso l'alto (vedere anche
fig. 194 );
premere e mantenere premuto a
fondo il pedale del freno;
inserire perpendicolarmente il
cacciavite, fornito in dotazione, nel foro
2 fig. 194 ed agire sulla leva di sblocco;
portare la leva del cambio in
posizione N (Folle);
rimontare correttamente la mostrina
e la cuffia della leva cambio;
avviare il motore.
Estrazione chiave
71)
La chiave di avviamento è estraibile solo
con leva del cambio in posizione P
(Parcheggio). Nel caso in cui la batteria
della vettura fosse scarica la chiave di
avviamento, se inserita, rimane bloccata
nella sua sede.
Per estrarre meccanicamente la chiave,
procedere come segue:
arrestare la vettura in condizioni di
sicurezza ed azionare il freno di
stazionamento;
utilizzando la chiave 1 fig. 196 fornita
in dotazione (ubicata all'interno della
custodia contenente la documentazione
di bordo), svitare le viti di fissaggio 2
fig. 197 del rivestimento inferiore 3;
rimuovere il rivestimento inferiore 3
fig. 197 del piantone guida,
disimpegnandolo dalla sua sede;
19308106J0001EM
19408106J0002EM
19508106J0003EM
19608106J0004EM
176
IN EMERGENZA

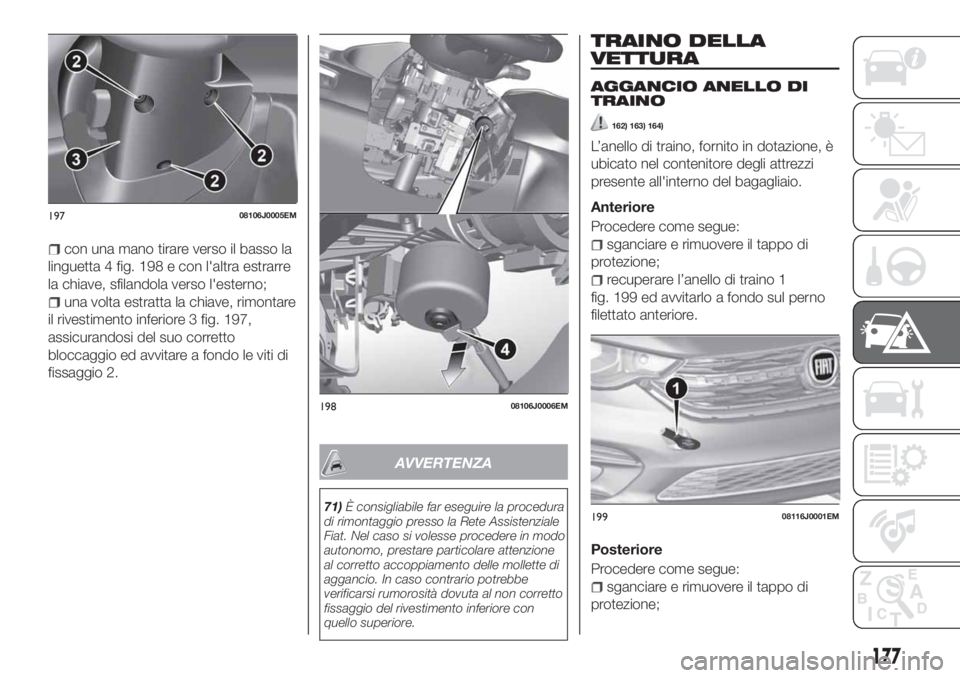

con una mano tirare verso il basso la
linguetta 4 fig. 198 e con l'altra estrarre
la chiave, sfilandola verso l'esterno;
una volta estratta la chiave, rimontare
il rivestimento inferiore 3 fig. 197,
assicurandosi del suo corretto
bloccaggio ed avvitare a fondo le viti di
fissaggio 2.
AVVERTENZA
71)È consigliabile far eseguire la procedura
di rimontaggio presso la Rete Assistenziale
Fiat. Nel caso si volesse procedere in modo
autonomo, prestare particolare attenzione
al corretto accoppiamento delle mollette di
aggancio. In caso contrario potrebbe
verificarsi rumorosità dovuta al non corretto
fissaggio del rivestimento inferiore con
quello superiore.
TRAINO DELLA
VETTURA
AGGANCIO ANELLO DI
TRAINO
162) 163) 164)
L’anello di traino, fornito in dotazione, è
ubicato nel contenitore degli attrezzi
presente all'interno del bagagliaio.
Anteriore
Procedere come segue:
sganciare e rimuovere il tappo di
protezione;
recuperare l’anello di traino 1
fig. 199 ed avvitarlo a fondo sul perno
filettato anteriore.
Posteriore
Procedere come segue:
sganciare e rimuovere il tappo di
protezione;
19708106J0005EM
19808106J0006EM
19908116J0001EM
177

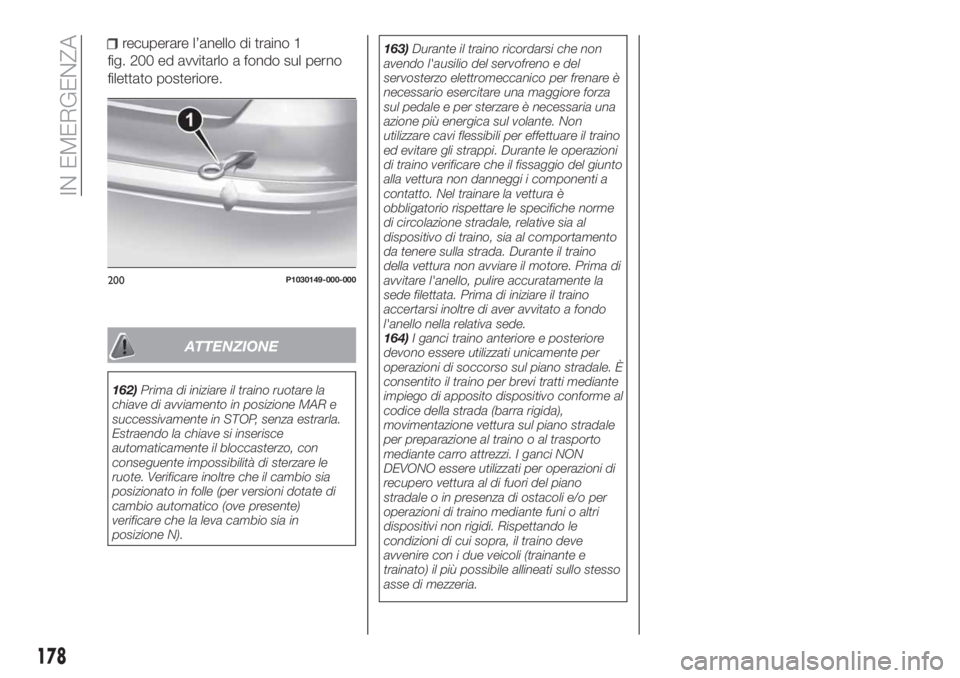

fig. 200 ed avvitarlo a fondo sul perno
filettato posteriore.
ATTENZIONE
162)Prima di iniziare il traino ruotare la
chiave di avviamento in posizione MAR e
successivamente in STOP, senza estrarla.
Estraendo la chiave si inserisce
automaticamente il bloccasterzo, con
conseguente impossibilità di sterzare le
ruote. Verificare inoltre che il cambio sia
posizionato in folle (per versioni dotate di
cambio automatico (ove presente)
verificare che la leva cambio sia in
posizione N).163)Durante il traino ricordarsi che non
avendo l'ausilio del servofreno e del
servosterzo elettromeccanico per frenare è
necessario esercitare una maggiore forza
sul pedale e per sterzare è necessaria una
azione più energica sul volante. Non
utilizzare cavi flessibili per effettuare il traino
ed evitare gli strappi. Durante le operazioni
di traino verificare che il fissaggio del giunto
alla vettura non danneggi i componenti a
contatto. Nel trainare la vettura è
obbligatorio rispettare le specifiche norme
di circolazione stradale, relative sia al
dispositivo di traino, sia al comportamento
da tenere sulla strada. Durante il traino
della vettura non avviare il motore. Prima di
avvitare l'anello, pulire accuratamente la
sede filettata. Prima di iniziare il traino
accertarsi inoltre di aver avvitato a fondo
l'anello nella relativa sede.
164)I ganci traino anteriore e posteriore
devono essere utilizzati unicamente per
operazioni di soccorso sul piano stradale. È
consentito il traino per brevi tratti mediante
impiego di apposito dispositivo conforme al
codice della strada (barra rigida),
movimentazione vettura sul piano stradale
per preparazione al traino o al trasporto
mediante carro attrezzi. I ganci NON
DEVONO essere utilizzati per operazioni di
recupero vettura al di fuori del piano
stradale o in presenza di ostacoli e/o per
operazioni di traino mediante funi o altri
dispositivi non rigidi. Rispettando le
condizioni di cui sopra, il traino deve
avvenire con i due veicoli (trainante e
trainato) il più possibile allineati sullo stesso
asse di mezzeria.
200P1030149-000-000
178
IN EMERGENZA
recuperare l’anello di traino 1
