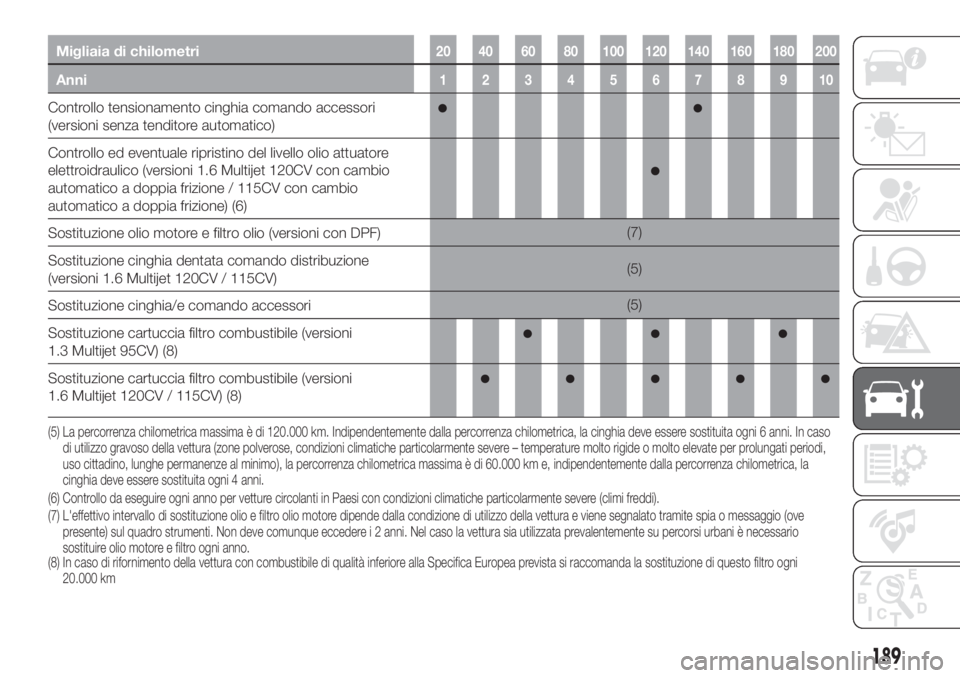

Migliaia di chilometri20 40 60 80 100 120 140 160 180 200
Anni12345678910
Controllo tensionamento cinghia comando accessori
(versioni senza tenditore automatico)
Controllo ed eventuale ripristino del livello olio attuatore
elettroidraulico (versioni 1.6 Multijet 120CV con cambio
automatico a doppia frizione / 115CV con cambio
automatico a doppia frizione) (6)
Sostituzione olio motore e filtro olio (versioni con DPF)(7)
Sostituzione cinghia dentata comando distribuzione
(versioni 1.6 Multijet 120CV / 115CV)(5)
Sostituzione cinghia/e comando accessori(5)
Sostituzione cartuccia filtro combustibile (versioni
1.3 Multijet 95CV) (8)
Sostituzione cartuccia filtro combustibile (versioni
1.6 Multijet 120CV / 115CV) (8)
(6) Controllo da eseguire ogni anno per vetture circolanti in Paesi con condizioni climatiche particolarmente severe (climi freddi).
(7) L'effettivo intervallo di sostituzione olio e filtro olio motore dipende dalla condizione di utilizzo della vettura e viene segnalato tramite spia o messaggio (ove
presente) sul quadro strumenti. Non deve comunque eccedere i 2 anni. Nel caso la vettura sia utilizzata prevalentemente su percorsi urbani è necessario
sostituire olio motore e filtro ogni anno. (5) La percorrenza chilometrica massima è di 120.000 km. Indipendentemente dalla percorrenza chilometrica, la cinghia deve essere sostituita ogni6 anni. In caso
di utilizzo gravoso della vettura (zone polverose, condizioni climatiche particolarmente severe – temperature molto rigide o molto elevate per prolungati periodi,
uso cittadino, lunghe permanenze al minimo), la percorrenza chilometrica massima è di 60.000 km e, indipendentemente dalla percorrenza chilometrica, la
cinghia deve essere sostituita ogni 4 anni.
(8) In caso di rifornimento della vettura con combustibile di qualità inferiore alla Specifica Europea prevista si raccomanda la sostituzione di questo filtro ogni
20.000 km
189

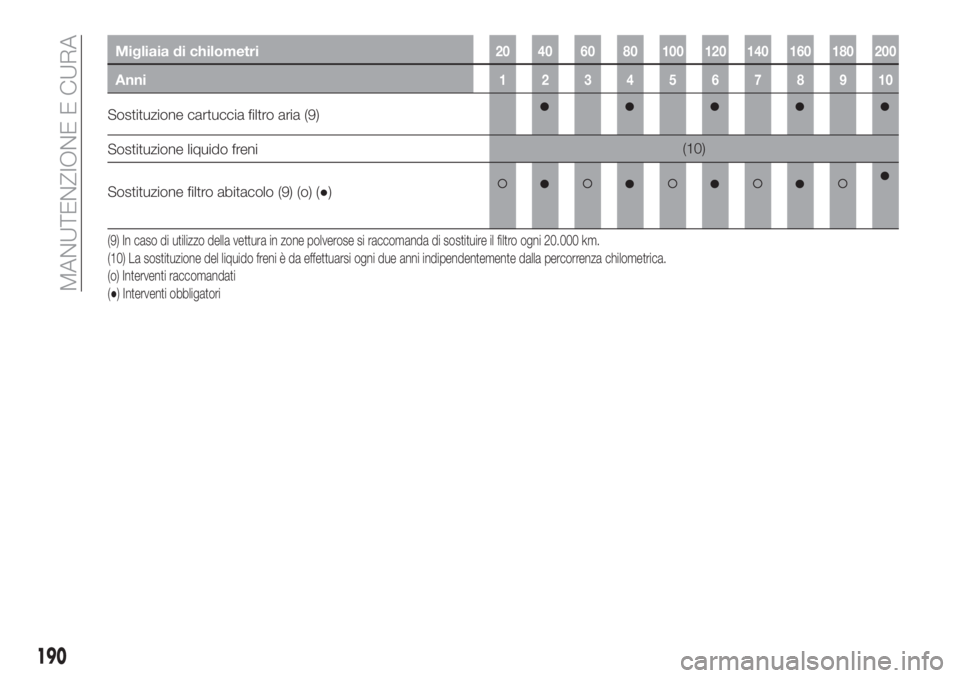

Migliaia di chilometri20 40 60 80 100 120 140 160 180 200
Anni12345678910
Sostituzione cartuccia filtro aria (9)
Sostituzione liquido freni(10)
Sostituzione filtro abitacolo (9) (o) (●)
(9) In caso di utilizzo della vettura in zone polverose si raccomanda di sostituire il filtro ogni 20.000 km.
(10) La sostituzione del liquido freni è da effettuarsi ogni due anni indipendentemente dalla percorrenza chilometrica.
(o) Interventi raccomandati
(●) Interventi obbligatori
190
MANUTENZIONE E CURA

CONTROLLI PERIODICI
Ogni1.000km oppure prima di lunghi
viaggi controllare ed eventualmente
ripristinare:
livello liquido raffreddamento motore;
livello liquido freni;
livello liquido lavacristallo;
pressione e condizione degli
pneumatici;
funzionamento impianto di
illuminazione (fari, indicatori di direzione,
emergenza, ecc.);
funzionamento impianto
tergi/lavacristallo e posizionamento/
usura spazzole tergicristallo;
controllo e ripristino livello additivo
per emissioni Diesel
AdBlue®
(UREA),
(per versioni / mercati dove previsto).
Ogni3.000km controllare ed
eventualmente ripristinare: livello olio
motore.
UTILIZZO GRAVOSO
DELLA VETTURA
Nel caso la vettura sia utilizzata
prevalentemente in una delle seguenti
condizioni:
strade polverose;
tragitti brevi (meno di 7-8 km) e
ripetuti e con temperatura esterna sotto
zero;
motore che gira frequentemente al
minimo o guida su lunghe distanze a
bassa velocità oppure in caso di lunga
inattività;è necessario effettuare le seguenti
verifiche più frequentemente di quanto
indicato nel Piano di Manutenzione
Programmata:
controllo condizioni e usura pattini
freni a disco anteriori;
controllo stato pulizia serrature
cofano motore e baule, pulizia e
lubrificazione leverismi;
controllo visivo condizioni: motore,
cambio, trasmissione, tratti rigidi e
flessibili delle tubazioni (scarico/
alimentazione combustibile/freni)
elementi in gomma (cuffie/manicotti/
boccole ecc.);
controllo stato di carica e livello
liquido batteria (elettrolito);
controllo visivo condizioni cinghie
comandi accessori;
controllo ed eventuale sostituzione
olio motore e filtro olio;
controllo ed eventuale sostituzione
filtro antipolline;
controllo ed eventuale sostituzione
filtro aria;
ripristino livello additivo per emissioni
Diesel
AdBlue®
(UREA), (per versioni /
mercati dove previsto), all'accensione
della spia o del messaggio su quadro
strumenti.
191

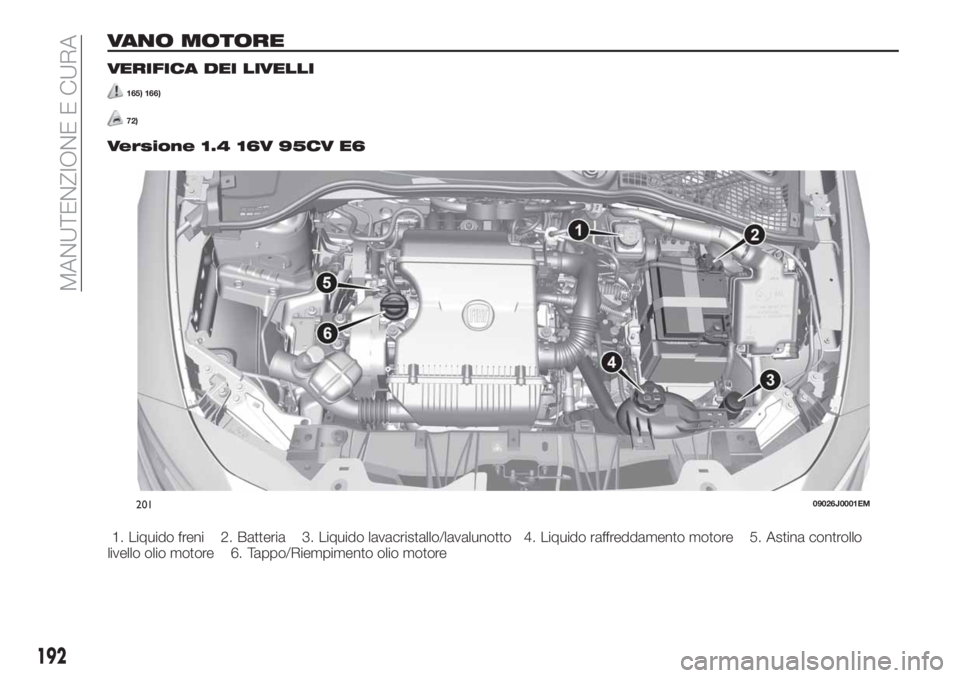

VANO MOTORE
VERIFICA DEI LIVELLI
165) 166)
72)
Versione 1.4 16V 95CV E6
1. Liquido freni 2. Batteria 3. Liquido lavacristallo/lavalunotto 4. Liquido raffreddamento motore 5. Astina controllo
livello olio motore 6. Tappo/Riempimento olio motore
20109026J0001EM
192
MANUTENZIONE E CURA

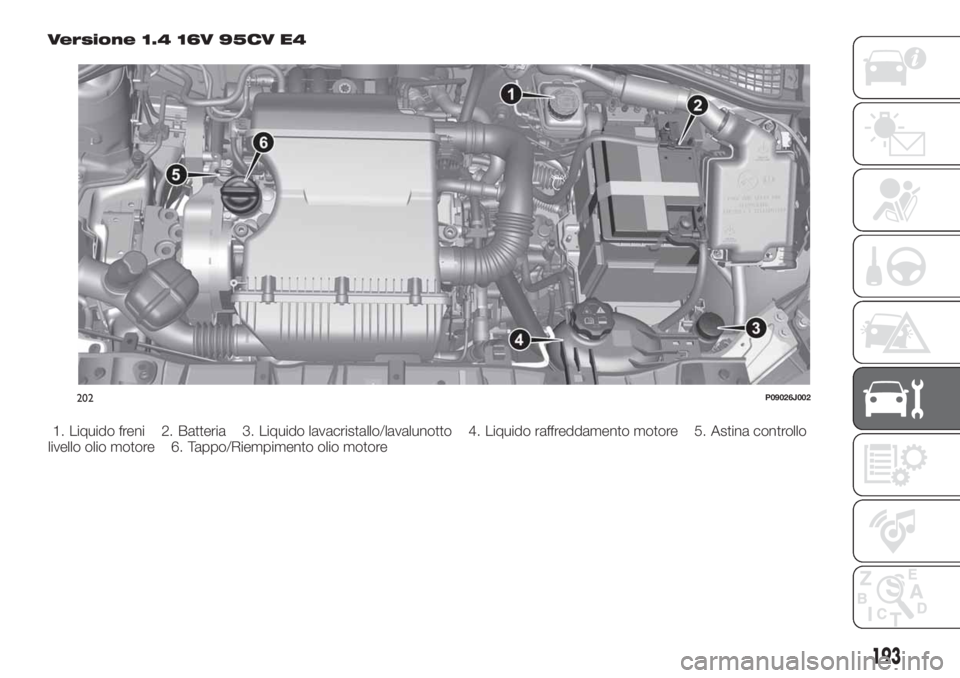

Versione 1.4 16V 95CV E4
1. Liquido freni 2. Batteria 3. Liquido lavacristallo/lavalunotto 4. Liquido raffreddamento motore 5. Astina controllo
livello olio motore 6. Tappo/Riempimento olio motore
202P09026J002
193

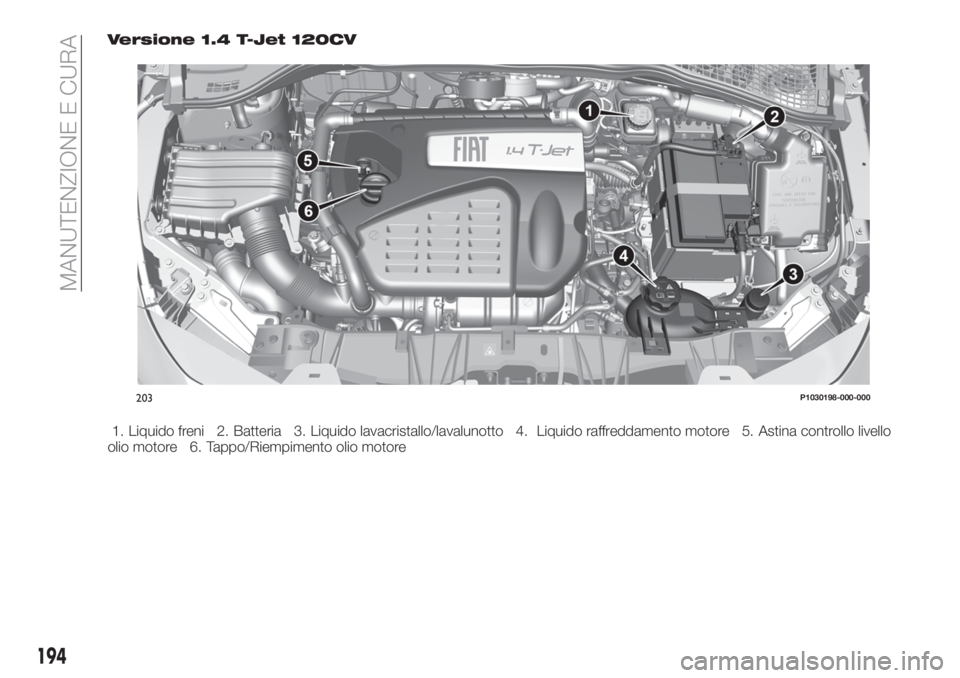

Versione 1.4 T-Jet 120CV
1. Liquido freni 2. Batteria 3. Liquido lavacristallo/lavalunotto 4. Liquido raffreddamento motore 5. Astina controllo livello
olio motore 6. Tappo/Riempimento olio motore
203P1030198-000-000
194
MANUTENZIONE E CURA

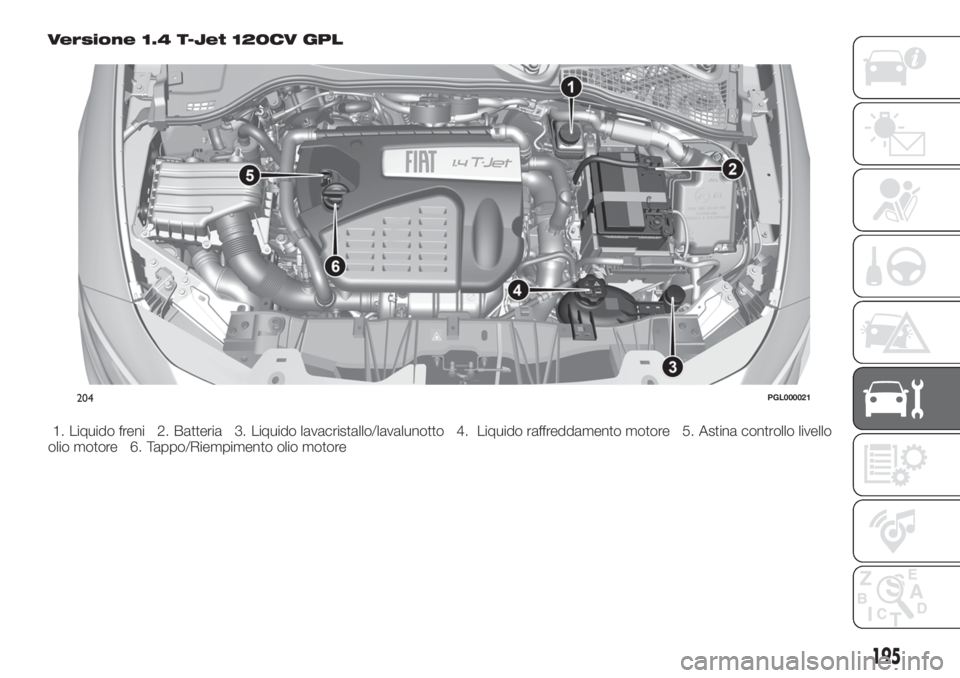

Versione 1.4 T-Jet 120CV GPL
1. Liquido freni 2. Batteria 3. Liquido lavacristallo/lavalunotto 4. Liquido raffreddamento motore 5. Astina controllo livello
olio motore 6. Tappo/Riempimento olio motore
204PGL000021
195

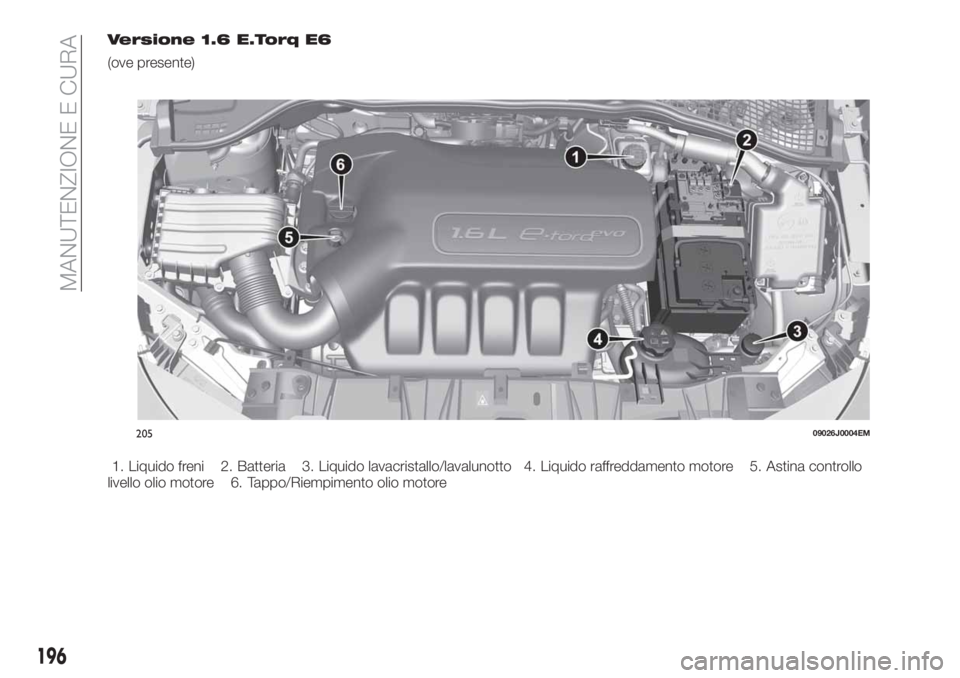

Versione 1.6 E.Torq E6
(ove presente)
1. Liquido freni 2. Batteria 3. Liquido lavacristallo/lavalunotto 4. Liquido raffreddamento motore 5. Astina controllo
livello olio motore 6. Tappo/Riempimento olio motore
20509026J0004EM
196
MANUTENZIONE E CURA

Versione 1.6 E.Torq E4
(ove presente)
1. Liquido freni 2. Batteria 3. Liquido lavacristallo/lavalunotto 4. Liquido raffreddamento motore 5. Astina controllo
livello olio motore 6. Tappo/Riempimento olio motore
206P09026J001
197

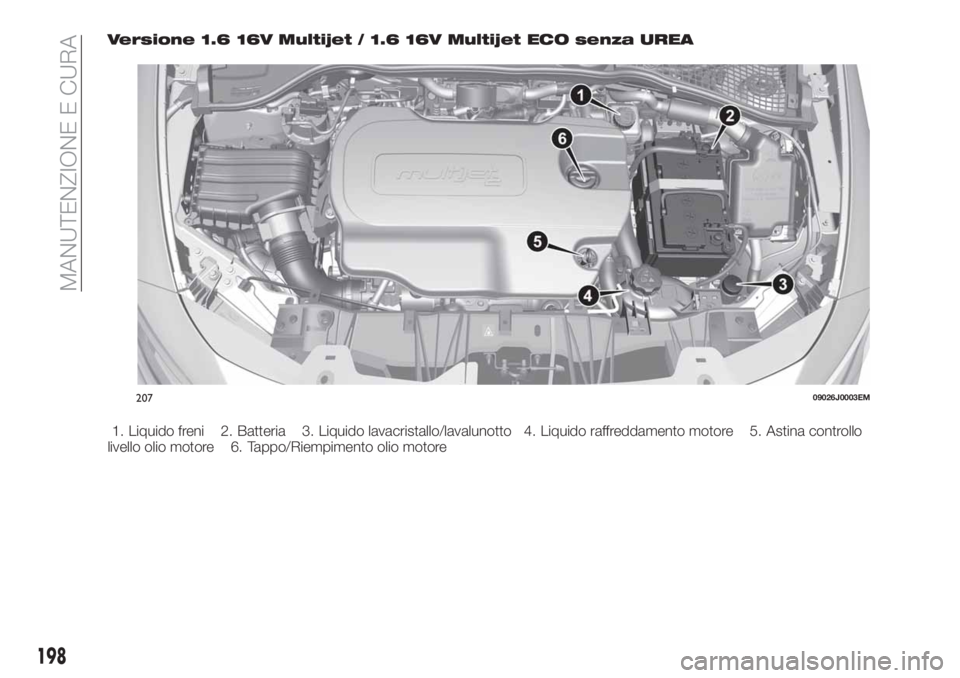

Versione 1.6 16V Multijet / 1.6 16V Multijet ECO senza UREA
1. Liquido freni 2. Batteria 3. Liquido lavacristallo/lavalunotto 4. Liquido raffreddamento motore 5. Astina controllo
livello olio motore 6. Tappo/Riempimento olio motore
20709026J0003EM
198
