FIAT TIPO 5DOORS STATION WAGON 2020 Manual de Empleo y Cuidado (in Spanish)

COMPARTIMENTO DEL MOTOR
COMPROBACIÓN DE LOS NIVELES
165) 166)
72)

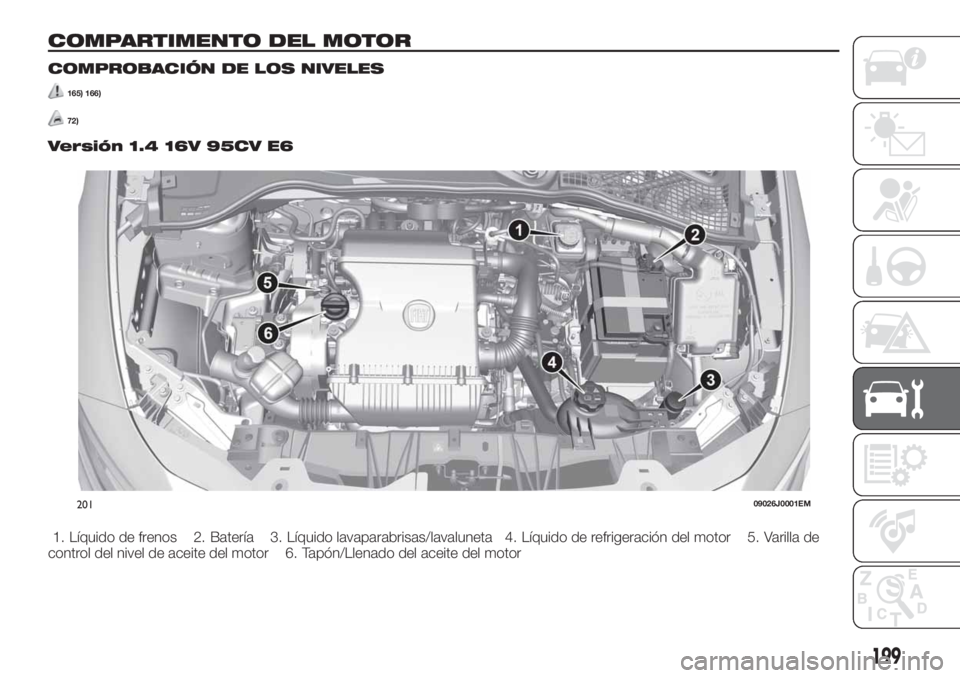

Versión 1.4 16V 95CV E6
1. Líquido de frenos 2. Batería 3. Líquido lavaparabrisas/lavaluneta 4. Líquido de refrigeración del motor 5. Varilla de
control del nivel de aceite del motor 6. Tapón/Llenado del aceite del motor
20109026J0001EM
199

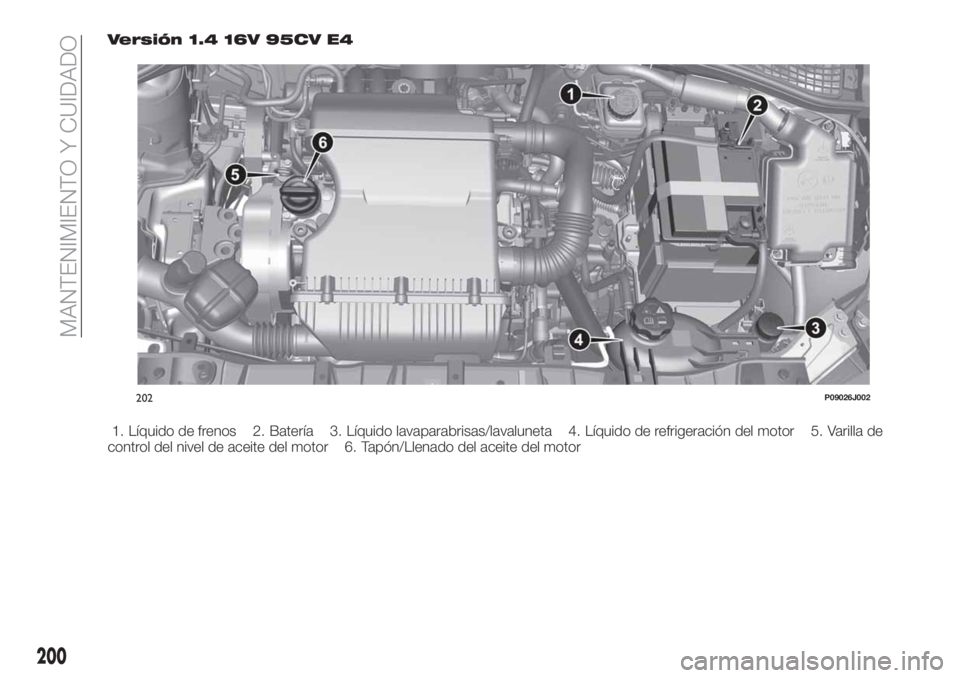

Versión 1.4 16V 95CV E4
1. Líquido de frenos 2. Batería 3. Líquido lavaparabrisas/lavaluneta 4. Líquido de refrigeración del motor 5. Varilla de
control del nivel de aceite del motor 6. Tapón/Llenado del aceite del motor
202P09026J002
200
MANTENIMIENTO Y CUIDADO

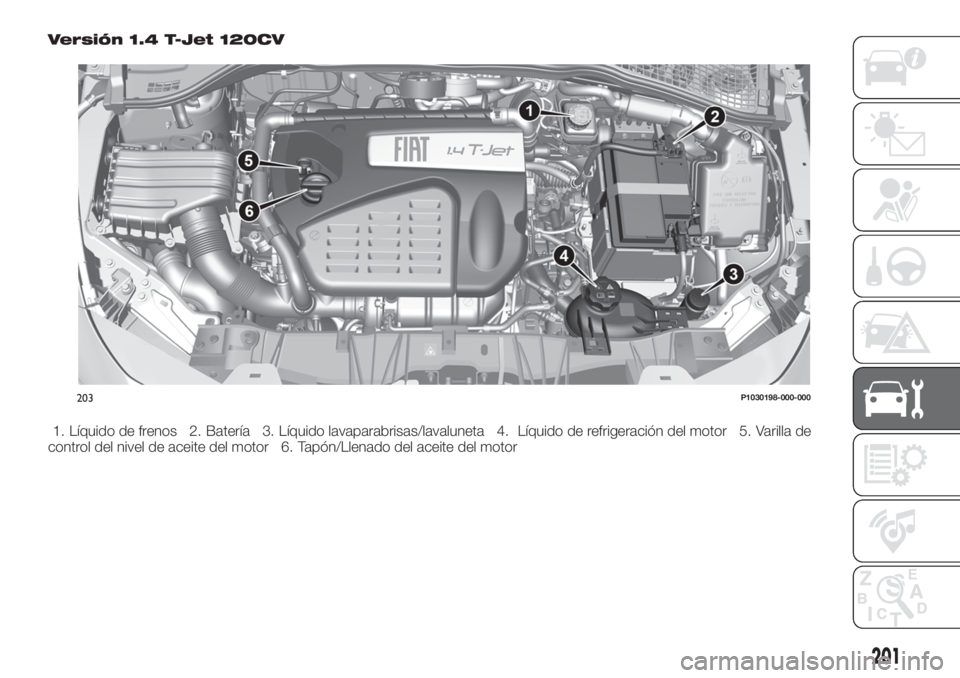

Versión 1.4 T-Jet 120CV
1. Líquido de frenos 2. Batería 3. Líquido lavaparabrisas/lavaluneta 4. Líquido de refrigeración del motor 5. Varilla de
control del nivel de aceite del motor 6. Tapón/Llenado del aceite del motor
203P1030198-000-000
201

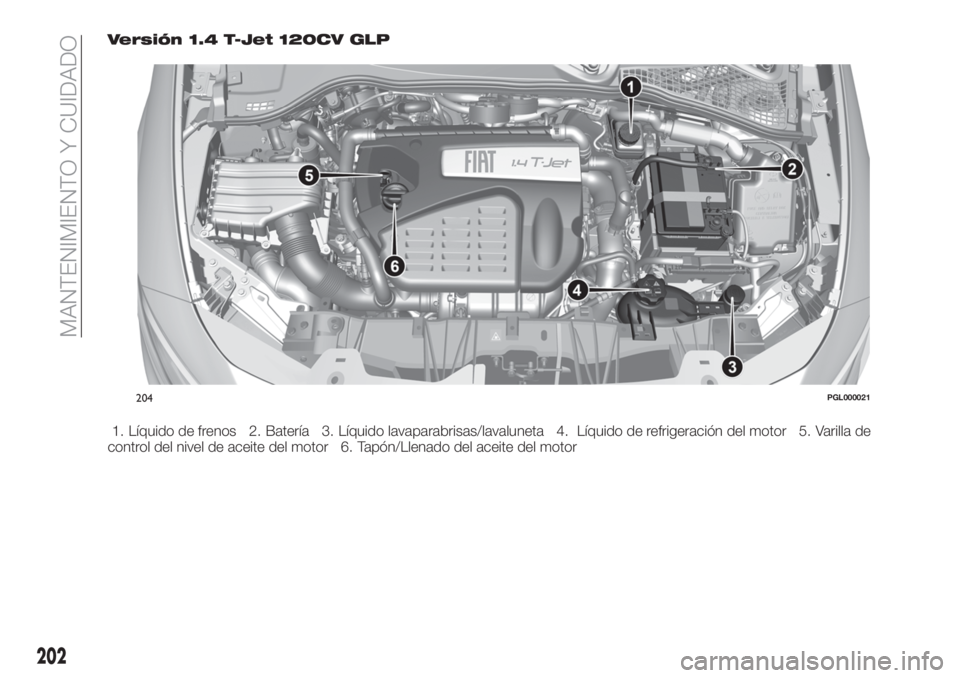

Versión 1.4 T-Jet 120CV GLP
1. Líquido de frenos 2. Batería 3. Líquido lavaparabrisas/lavaluneta 4. Líquido de refrigeración del motor 5. Varilla de
control del nivel de aceite del motor 6. Tapón/Llenado del aceite del motor
204PGL000021
202
MANTENIMIENTO Y CUIDADO

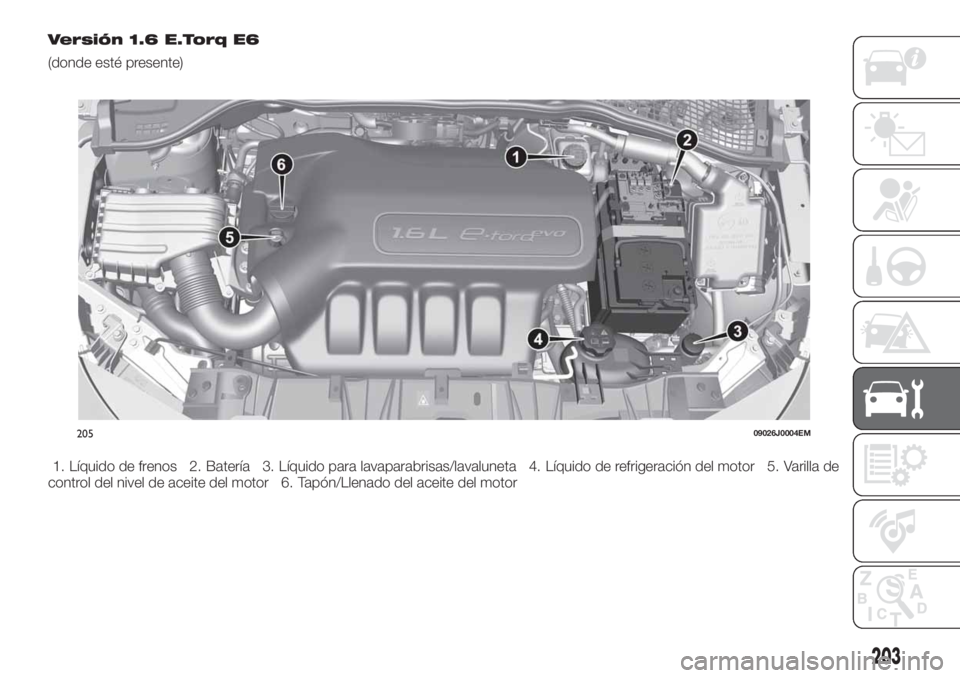

Versión 1.6 E.Torq E6
(donde esté presente)
1. Líquido de frenos 2. Batería 3. Líquido para lavaparabrisas/lavaluneta 4. Líquido de refrigeración del motor 5. Varilla de
control del nivel de aceite del motor 6. Tapón/Llenado del aceite del motor
20509026J0004EM
203

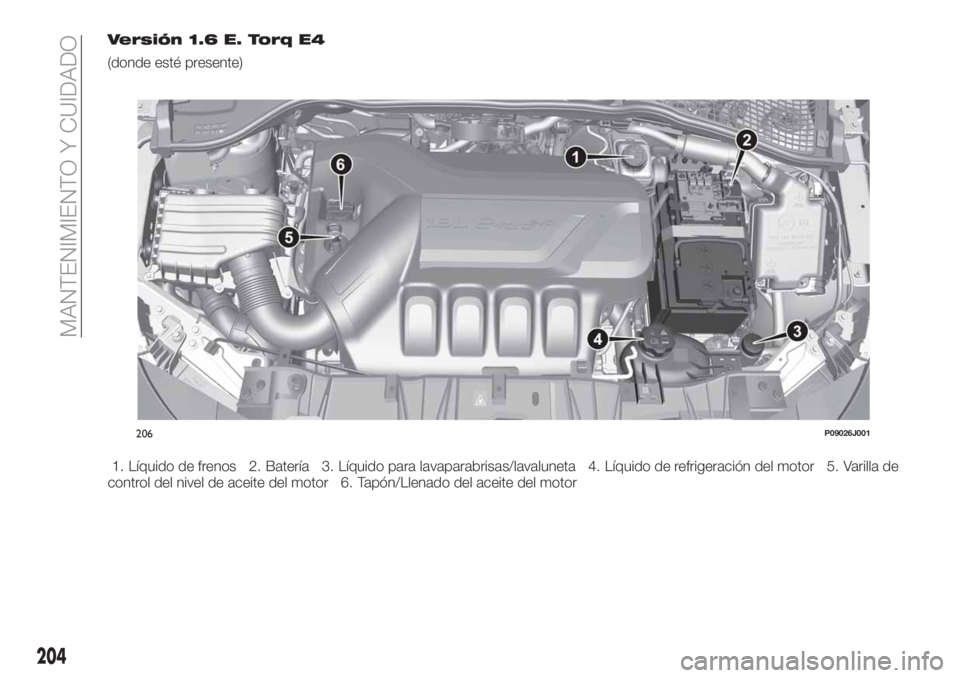

Versión 1.6 E. Torq E4
(donde esté presente)
1. Líquido de frenos 2. Batería 3. Líquido para lavaparabrisas/lavaluneta 4. Líquido de refrigeración del motor 5. Varilla de
control del nivel de aceite del motor 6. Tapón/Llenado del aceite del motor
206P09026J001
204
MANTENIMIENTO Y CUIDADO

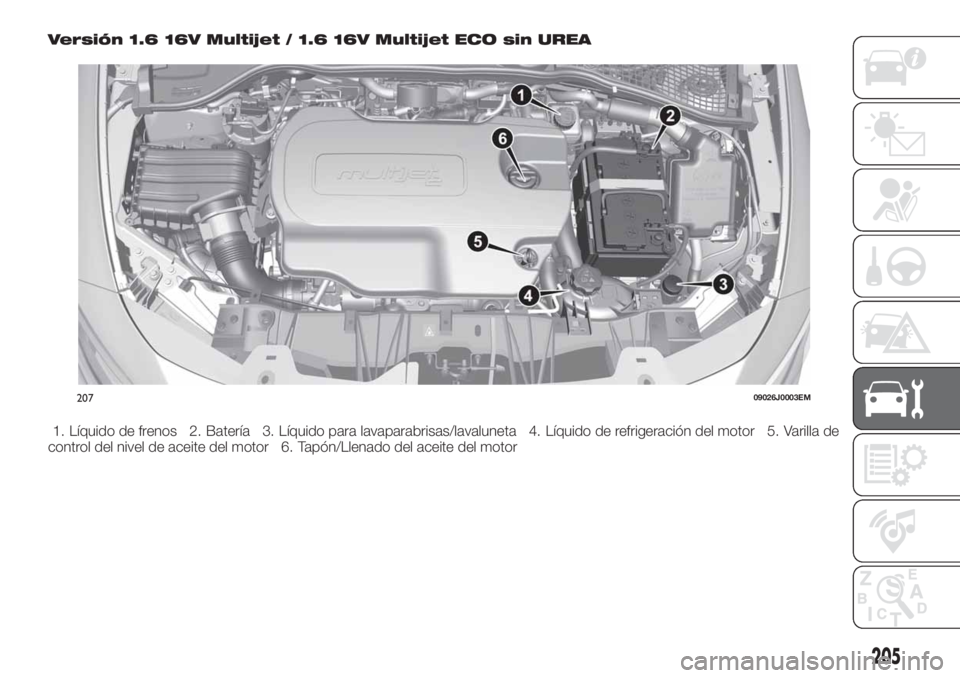

Versión 1.6 16V Multijet / 1.6 16V Multijet ECO sin UREA
1. Líquido de frenos 2. Batería 3. Líquido para lavaparabrisas/lavaluneta 4. Líquido de refrigeración del motor 5. Varilla de
control del nivel de aceite del motor 6. Tapón/Llenado del aceite del motor
20709026J0003EM
205

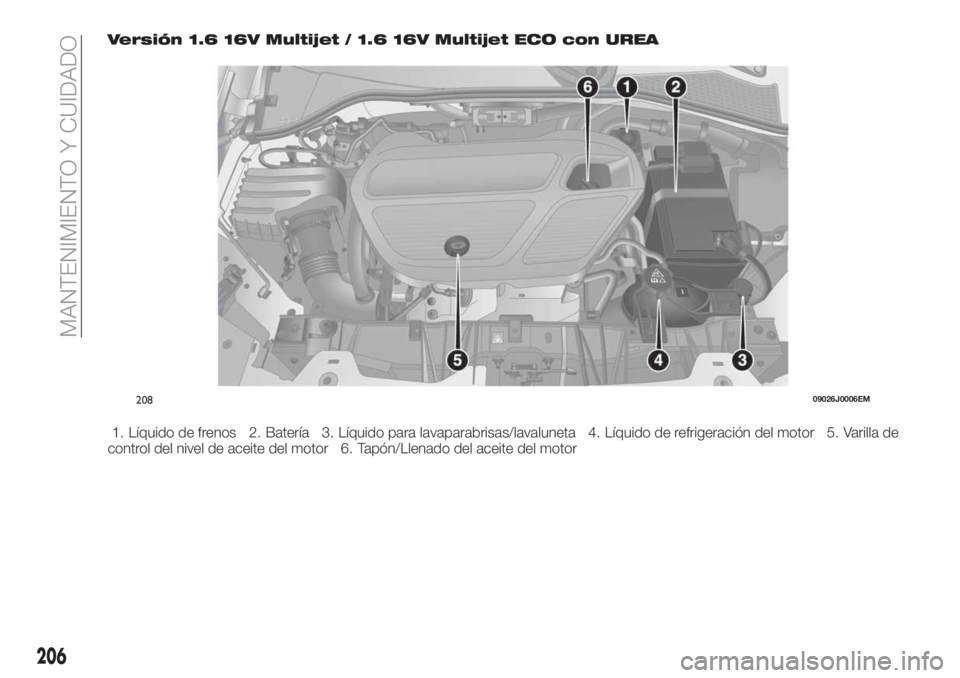

Versión 1.6 16V Multijet / 1.6 16V Multijet ECO con UREA
1. Líquido de frenos 2. Batería 3. Líquido para lavaparabrisas/lavaluneta 4. Líquido de refrigeración del motor 5. Varilla de
control del nivel de aceite del motor 6. Tapón/Llenado del aceite del motor
20809026J0006EM
206
MANTENIMIENTO Y CUIDADO

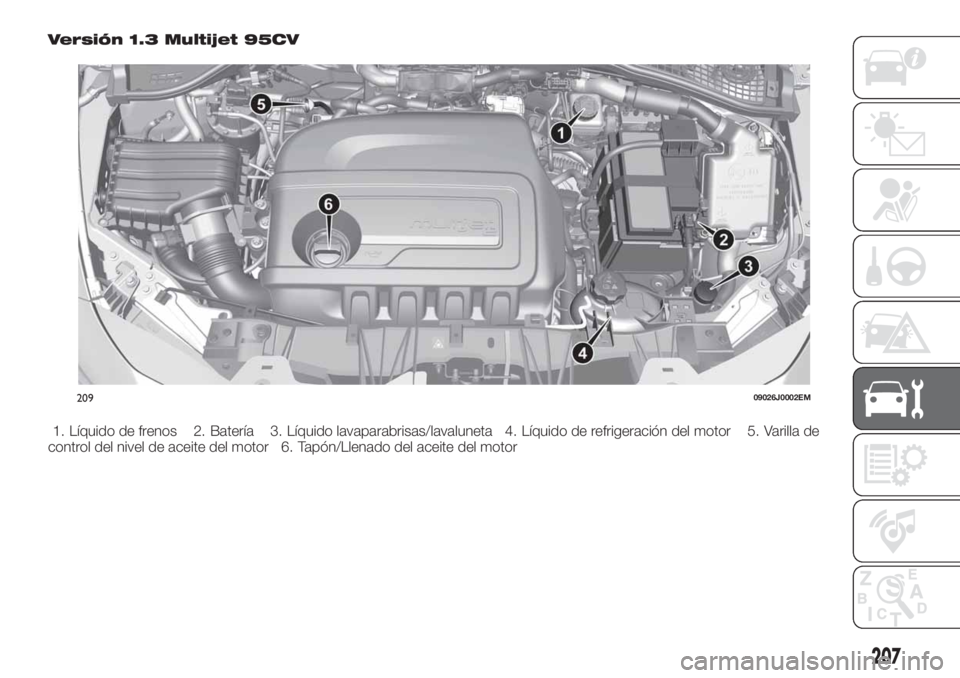

Versión 1.3 Multijet 95CV
1. Líquido de frenos 2. Batería 3. Líquido lavaparabrisas/lavaluneta 4. Líquido de refrigeración del motor 5. Varilla de
control del nivel de aceite del motor 6. Tapón/Llenado del aceite del motor
20909026J0002EM
207

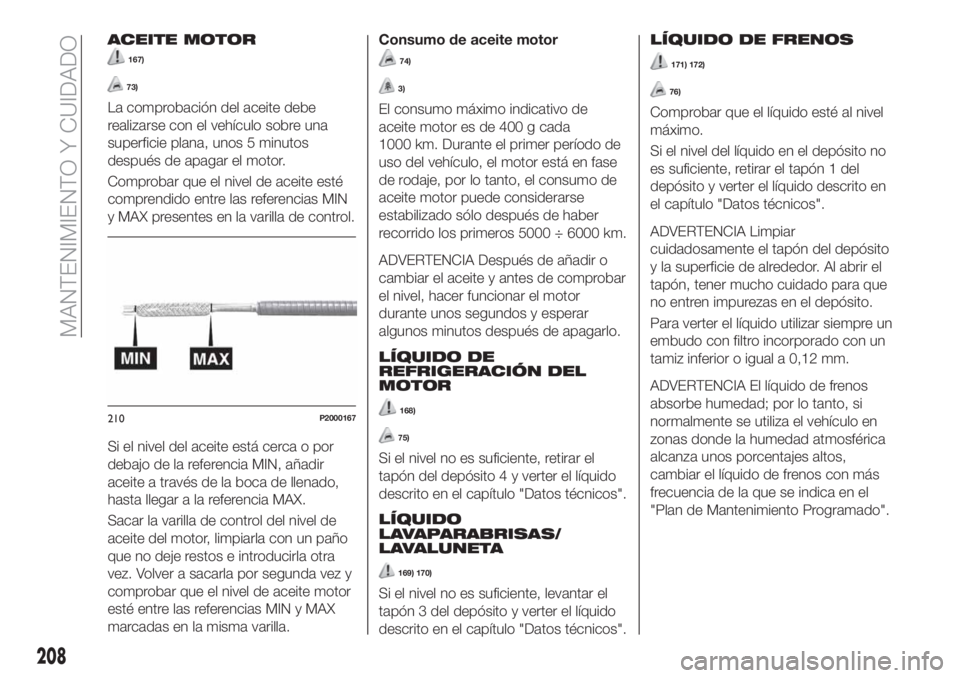

ACEITE MOTOR
167)
73)
La comprobación del aceite debe
realizarse con el vehículo sobre una
superficie plana, unos 5 minutos
después de apagar el motor.
Comprobar que el nivel de aceite esté
comprendido entre las referencias MIN
y MAX presentes en la varilla de control.
Si el nivel del aceite está cerca o por
debajo de la referencia MIN, añadir
aceite a través de la boca de llenado,
hasta llegar a la referencia MAX.
Sacar la varilla de control del nivel de
aceite del motor, limpiarla con un paño
que no deje restos e introducirla otra
vez. Volver a sacarla por segunda vez y
comprobar que el nivel de aceite motor
esté entre las referencias MIN y MAX
marcadas en la misma varilla.Consumo de aceite motor
74)
3)
El consumo máximo indicativo de
aceite motor es de 400 g cada
1000 km. Durante el primer período de
uso del vehículo, el motor está en fase
de rodaje, por lo tanto, el consumo de
aceite motor puede considerarse
estabilizado sólo después de haber
recorrido los primeros 5000 ÷ 6000 km.
ADVERTENCIA Después de añadir o
cambiar el aceite y antes de comprobar
el nivel, hacer funcionar el motor
durante unos segundos y esperar
algunos minutos después de apagarlo.
LÍQUIDO DE
REFRIGERACIÓN DEL
MOTOR
168)
75)
Si el nivel no es suficiente, retirar el
tapón del depósito 4 y verter el líquido
descrito en el capítulo "Datos técnicos".
LÍQUIDO
LAVAPARABRISAS/
LAVALUNETA
169) 170)
Si el nivel no es suficiente, levantar el
tapón 3 del depósito y verter el líquido
descrito en el capítulo "Datos técnicos".
LÍQUIDO DE FRENOS
171) 172)
76)
Comprobar que el líquido esté al nivel
máximo.
Si el nivel del líquido en el depósito no
es suficiente, retirar el tapón 1 del
depósito y verter el líquido descrito en
el capítulo "Datos técnicos".
ADVERTENCIA Limpiar
cuidadosamente el tapón del depósito
y la superficie de alrededor. Al abrir el
tapón, tener mucho cuidado para que
no entren impurezas en el depósito.
Para verter el líquido utilizar siempre un
embudo con filtro incorporado con un
tamiz inferior o igual a 0,12 mm.
ADVERTENCIA El líquido de frenos
absorbe humedad; por lo tanto, si
normalmente se utiliza el vehículo en
zonas donde la humedad atmosférica
alcanza unos porcentajes altos,
cambiar el líquido de frenos con más
frecuencia de la que se indica en el
"Plan de Mantenimiento Programado".
210P2000167
208
MANTENIMIENTO Y CUIDADO
