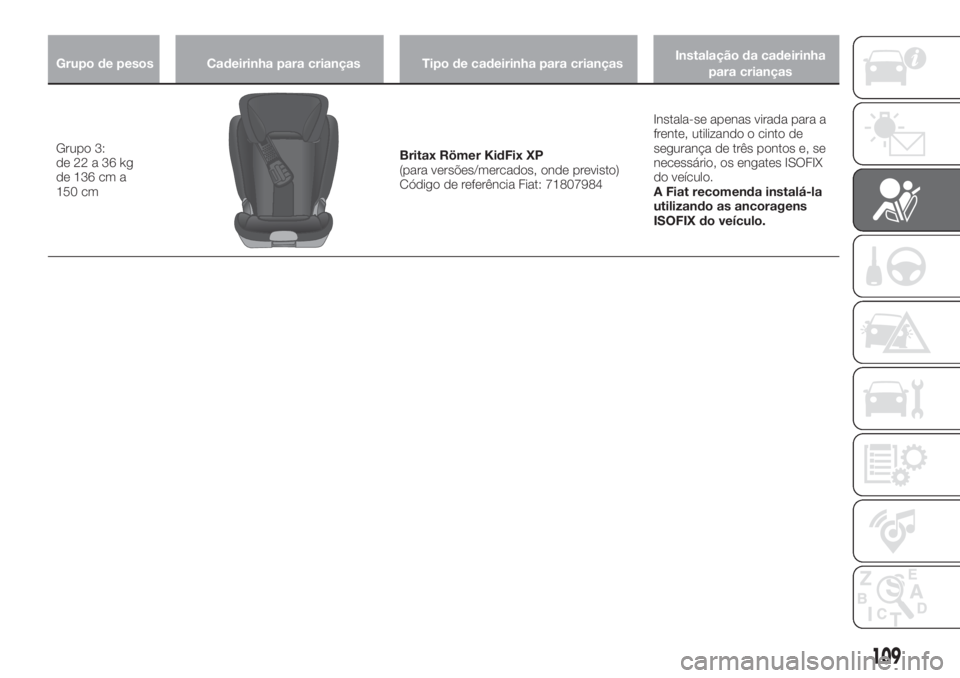

Grupo de pesos Cadeirinha para crianças Tipo de cadeirinha para criançasInstalação da cadeirinha
para crianças
Grupo 3:
de22a36kg
de 136 cm a
150 cmBritax Römer KidFix XP
(para versões/mercados, onde previsto)
Código de referência Fiat: 71807984Instala-se apenas virada para a
frente, utilizando o cinto de
segurança de três pontos e, se
necessário, os engates ISOFIX
do veículo.
A Fiat recomenda instalá-la
utilizando as ancoragens
ISOFIX do veículo.
109

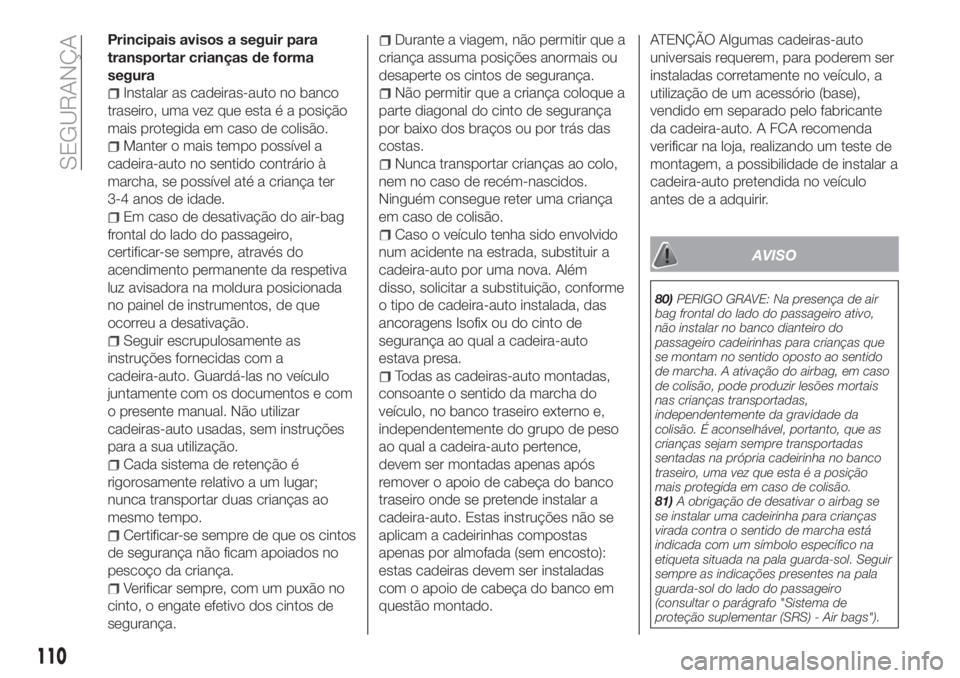

Principais avisos a seguir para
transportar crianças de forma
segura
Instalar as cadeiras-auto no banco
traseiro, uma vez que esta é a posição
mais protegida em caso de colisão.
Manter o mais tempo possível a
cadeira-auto no sentido contrário à
marcha, se possível até a criança ter
3-4 anos de idade.
Em caso de desativação do air-bag
frontal do lado do passageiro,
certificar-se sempre, através do
acendimento permanente da respetiva
luz avisadora na moldura posicionada
no painel de instrumentos, de que
ocorreu a desativação.
Seguir escrupulosamente as
instruções fornecidas com a
cadeira-auto. Guardá-las no veículo
juntamente com os documentos e com
o presente manual. Não utilizar
cadeiras-auto usadas, sem instruções
para a sua utilização.
Cada sistema de retenção é
rigorosamente relativo a um lugar;
nunca transportar duas crianças ao
mesmo tempo.
Certificar-se sempre de que os cintos
de segurança não ficam apoiados no
pescoço da criança.
Verificar sempre, com um puxão no
cinto, o engate efetivo dos cintos de
segurança.
Durante a viagem, não permitir que a
criança assuma posições anormais ou
desaperte os cintos de segurança.
Não permitir que a criança coloque a
parte diagonal do cinto de segurança
por baixo dos braços ou por trás das
costas.
Nunca transportar crianças ao colo,
nem no caso de recém-nascidos.
Ninguém consegue reter uma criança
em caso de colisão.
Caso o veículo tenha sido envolvido
num acidente na estrada, substituir a
cadeira-auto por uma nova. Além
disso, solicitar a substituição, conforme
o tipo de cadeira-auto instalada, das
ancoragens Isofix ou do cinto de
segurança ao qual a cadeira-auto
estava presa.
Todas as cadeiras-auto montadas,
consoante o sentido da marcha do
veículo, no banco traseiro externo e,
independentemente do grupo de peso
ao qual a cadeira-auto pertence,
devem ser montadas apenas após
remover o apoio de cabeça do banco
traseiro onde se pretende instalar a
cadeira-auto. Estas instruções não se
aplicam a cadeirinhas compostas
apenas por almofada (sem encosto):
estas cadeiras devem ser instaladas
com o apoio de cabeça do banco em
questão montado.
ATENÇÃO Algumas cadeiras-auto
universais requerem, para poderem ser
instaladas corretamente no veículo, a
utilização de um acessório (base),
vendido em separado pelo fabricante
da cadeira-auto. A FCA recomenda
verificar na loja, realizando um teste de
montagem, a possibilidade de instalar a
cadeira-auto pretendida no veículo
antes de a adquirir.

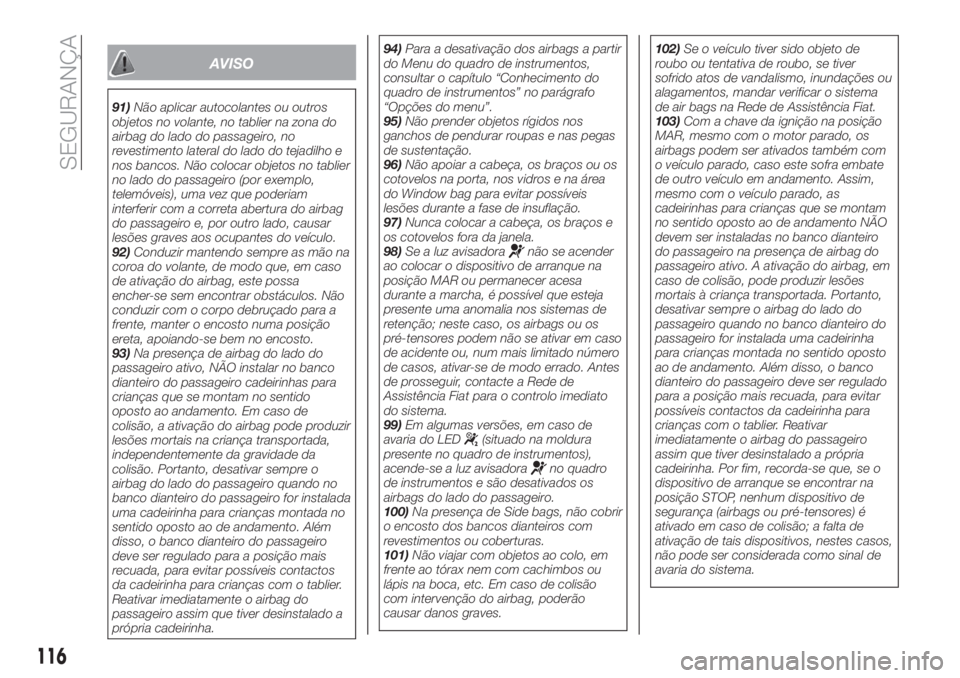

AVISO
80)PERIGO GRAVE: Na presença de air
bag frontal do lado do passageiro ativo,
não instalar no banco dianteiro do
passageiro cadeirinhas para crianças que
se montam no sentido oposto ao sentido
de marcha. A ativação do airbag, em caso
de colisão, pode produzir lesões mortais
nas crianças transportadas,
independentemente da gravidade da
colisão. É aconselhável, portanto, que as
crianças sejam sempre transportadas
sentadas na própria cadeirinha no banco
traseiro, uma vez que esta é a posição
mais protegida em caso de colisão.
81)A obrigação de desativar o airbag se
se instalar uma cadeirinha para crianças
virada contra o sentido de marcha está
indicada com um símbolo específico na
etiqueta situada na pala guarda-sol. Seguir
sempre as indicações presentes na pala
guarda-sol do lado do passageiro
(consultar o parágrafo "Sistema de
proteção suplementar (SRS) - Air bags").
110
SEGURANÇA

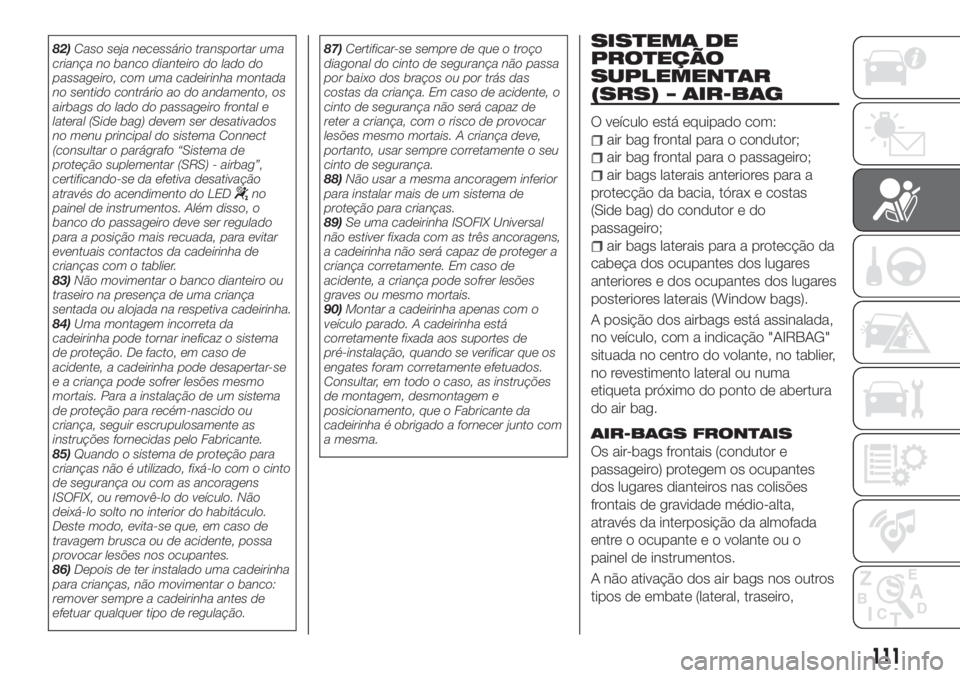

82)Caso seja necessário transportar uma
criança no banco dianteiro do lado do
passageiro, com uma cadeirinha montada
no sentido contrário ao do andamento, os
airbags do lado do passageiro frontal e
lateral (Side bag) devem ser desativados
no menu principal do sistema Connect
(consultar o parágrafo “Sistema de
proteção suplementar (SRS) - airbag”,
certificando-se da efetiva desativação
através do acendimento do LED
no
painel de instrumentos. Além disso, o
banco do passageiro deve ser regulado
para a posição mais recuada, para evitar
eventuais contactos da cadeirinha de
crianças com o tablier.
83)Não movimentar o banco dianteiro ou
traseiro na presença de uma criança
sentada ou alojada na respetiva cadeirinha.
84)Uma montagem incorreta da
cadeirinha pode tornar ineficaz o sistema
de proteção. De facto, em caso de
acidente, a cadeirinha pode desapertar-se
e a criança pode sofrer lesões mesmo
mortais. Para a instalação de um sistema
de proteção para recém-nascido ou
criança, seguir escrupulosamente as
instruções fornecidas pelo Fabricante.
85)Quando o sistema de proteção para
crianças não é utilizado, fixá-lo com o cinto
de segurança ou com as ancoragens
ISOFIX, ou removê-lo do veículo. Não
deixá-lo solto no interior do habitáculo.
Deste modo, evita-se que, em caso de
travagem brusca ou de acidente, possa
provocar lesões nos ocupantes.
86)Depois de ter instalado uma cadeirinha
para crianças, não movimentar o banco:
remover sempre a cadeirinha antes de
efetuar qualquer tipo de regulação.87)Certificar-se sempre de que o troço
diagonal do cinto de segurança não passa
por baixo dos braços ou por trás das
costas da criança. Em caso de acidente, o
cinto de segurança não será capaz de
reter a criança, com o risco de provocar
lesões mesmo mortais. A criança deve,
portanto, usar sempre corretamente o seu
cinto de segurança.
88)Não usar a mesma ancoragem inferior
para instalar mais de um sistema de
proteção para crianças.
89)Se uma cadeirinha ISOFIX Universal
não estiver fixada com as três ancoragens,
a cadeirinha não será capaz de proteger a
criança corretamente. Em caso de
acidente, a criança pode sofrer lesões
graves ou mesmo mortais.
90)Montar a cadeirinha apenas com o
veículo parado. A cadeirinha está
corretamente fixada aos suportes de
pré-instalação, quando se verificar que os
engates foram corretamente efetuados.
Consultar, em todo o caso, as instruções
de montagem, desmontagem e
posicionamento, que o Fabricante da
cadeirinha é obrigado a fornecer junto com
a mesma.
SISTEMA DE
PROTEÇÃO
SUPLEMENTAR
(SRS) – AIR-BAG
O veículo está equipado com:
air bag frontal para o condutor;
air bag frontal para o passageiro;
air bags laterais anteriores para a
protecção da bacia, tórax e costas
(Side bag) do condutor e do
passageiro;
air bags laterais para a protecção da
cabeça dos ocupantes dos lugares
anteriores e dos ocupantes dos lugares
posteriores laterais (Window bags).
A posição dos airbags está assinalada,
no veículo, com a indicação "AIRBAG"
situada no centro do volante, no tablier,
no revestimento lateral ou numa
etiqueta próximo do ponto de abertura
do air bag.
AIR-BAGS FRONTAIS
Os air-bags frontais (condutor e
passageiro) protegem os ocupantes
dos lugares dianteiros nas colisões
frontais de gravidade médio-alta,
através da interposição da almofada
entre o ocupante e o volante ou o
painel de instrumentos.
A não ativação dos air bags nos outros
tipos de embate (lateral, traseiro,
111

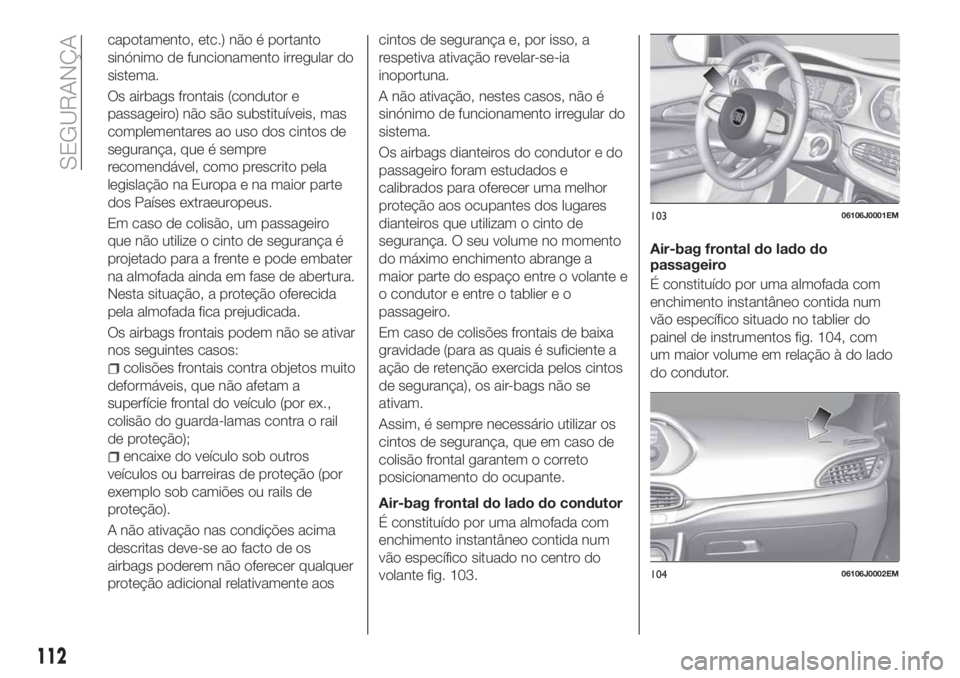

capotamento, etc.) não é portanto
sinónimo de funcionamento irregular do
sistema.
Os airbags frontais (condutor e
passageiro) não são substituíveis, mas
complementares ao uso dos cintos de
segurança, que é sempre
recomendável, como prescrito pela
legislação na Europa e na maior parte
dos Países extraeuropeus.
Em caso de colisão, um passageiro
que não utilize o cinto de segurança é
projetado para a frente e pode embater
na almofada ainda em fase de abertura.
Nesta situação, a proteção oferecida
pela almofada fica prejudicada.
Os airbags frontais podem não se ativar
nos seguintes casos:
colisões frontais contra objetos muito
deformáveis, que não afetam a
superfície frontal do veículo (por ex.,
colisão do guarda-lamas contra o rail
de proteção);
encaixe do veículo sob outros
veículos ou barreiras de proteção (por
exemplo sob camiões ou rails de
proteção).
A não ativação nas condições acima
descritas deve-se ao facto de os
airbags poderem não oferecer qualquer
proteção adicional relativamente aoscintos de segurança e, por isso, a
respetiva ativação revelar-se-ia
inoportuna.
A não ativação, nestes casos, não é
sinónimo de funcionamento irregular do
sistema.
Os airbags dianteiros do condutor e do
passageiro foram estudados e
calibrados para oferecer uma melhor
proteção aos ocupantes dos lugares
dianteiros que utilizam o cinto de
segurança. O seu volume no momento
do máximo enchimento abrange a
maior parte do espaço entre o volante e
o condutor e entre o tablier e o
passageiro.
Em caso de colisões frontais de baixa
gravidade (para as quais é suficiente a
ação de retenção exercida pelos cintos
de segurança), os air-bags não se
ativam.
Assim, é sempre necessário utilizar os
cintos de segurança, que em caso de
colisão frontal garantem o correto
posicionamento do ocupante.
Air-bag frontal do lado do condutor
É constituído por uma almofada com
enchimento instantâneo contida num
vão específico situado no centro do
volante fig. 103.Air-bag frontal do lado do
passageiro
É constituído por uma almofada com
enchimento instantâneo contida num
vão específico situado no tablier do
painel de instrumentos fig. 104, com
um maior volume em relação à do lado
do condutor.
10306106J0001EM
10406106J0002EM
112
SEGURANÇA

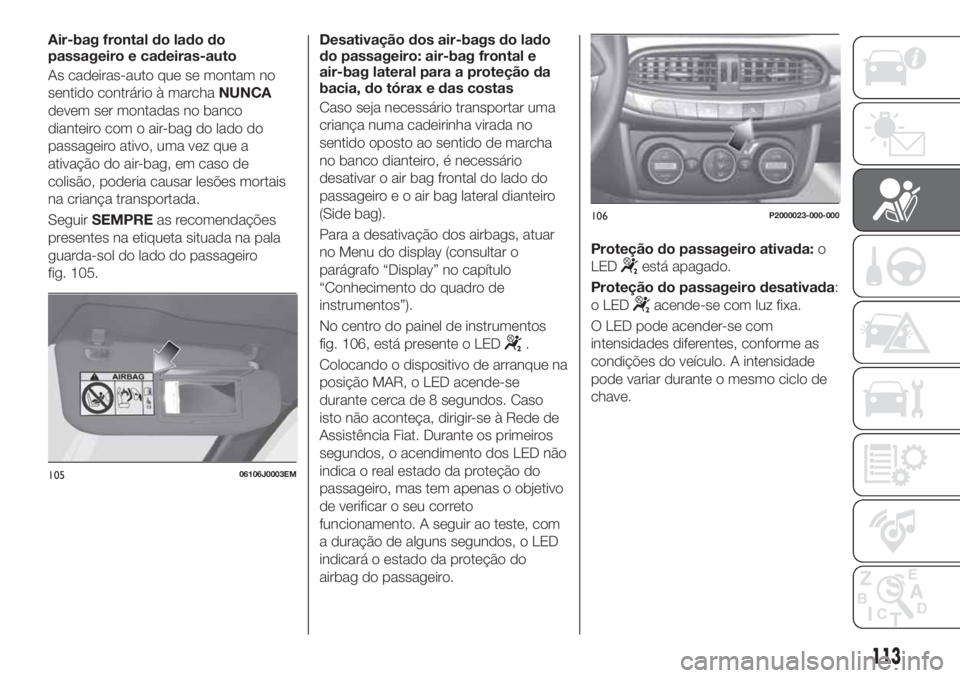

Air-bag frontal do lado do
passageiro e cadeiras-auto
As cadeiras-auto que se montam no
sentido contrário à marchaNUNCA
devem ser montadas no banco
dianteiro com o air-bag do lado do
passageiro ativo, uma vez que a
ativação do air-bag, em caso de
colisão, poderia causar lesões mortais
na criança transportada.
SeguirSEMPREas recomendações
presentes na etiqueta situada na pala
guarda-sol do lado do passageiro
fig. 105.Desativação dos air-bags do lado
do passageiro: air-bag frontal e
air-bag lateral para a proteção da
bacia, do tórax e das costas
Caso seja necessário transportar uma
criança numa cadeirinha virada no
sentido oposto ao sentido de marcha
no banco dianteiro, é necessário
desativar o air bag frontal do lado do
passageiro e o air bag lateral dianteiro
(Side bag).
Para a desativação dos airbags, atuar
no Menu do display (consultar o
parágrafo “Display” no capítulo
“Conhecimento do quadro de
instrumentos”).
No centro do painel de instrumentos
fig. 106, está presente o LED
.
Colocando o dispositivo de arranque na
posição MAR, o LED acende-se
durante cerca de 8 segundos. Caso
isto não aconteça, dirigir-se à Rede de
Assistência Fiat. Durante os primeiros
segundos, o acendimento dos LED não
indica o real estado da proteção do
passageiro, mas tem apenas o objetivo
de verificar o seu correto
funcionamento. A seguir ao teste, com
a duração de alguns segundos, o LED
indicará o estado da proteção do
airbag do passageiro.Proteção do passageiro ativada:o
LED
está apagado.
Proteção do passageiro desativada:
o LED
acende-se com luz fixa.
O LED pode acender-se com
intensidades diferentes, conforme as
condições do veículo. A intensidade
pode variar durante o mesmo ciclo de
chave.
10506106J0003EM
106P2000023-000-000
113

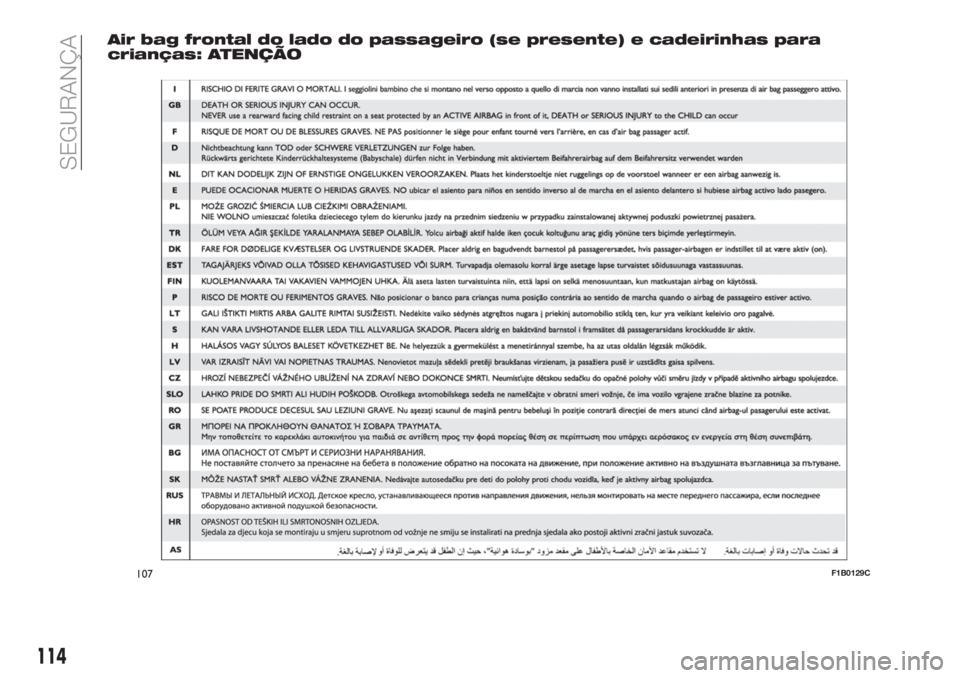

Air bag frontal do lado do passageiro (se presente) e cadeirinhas para
crianças: ATENÇÃO
107F1B0129C
114
SEGURANÇA

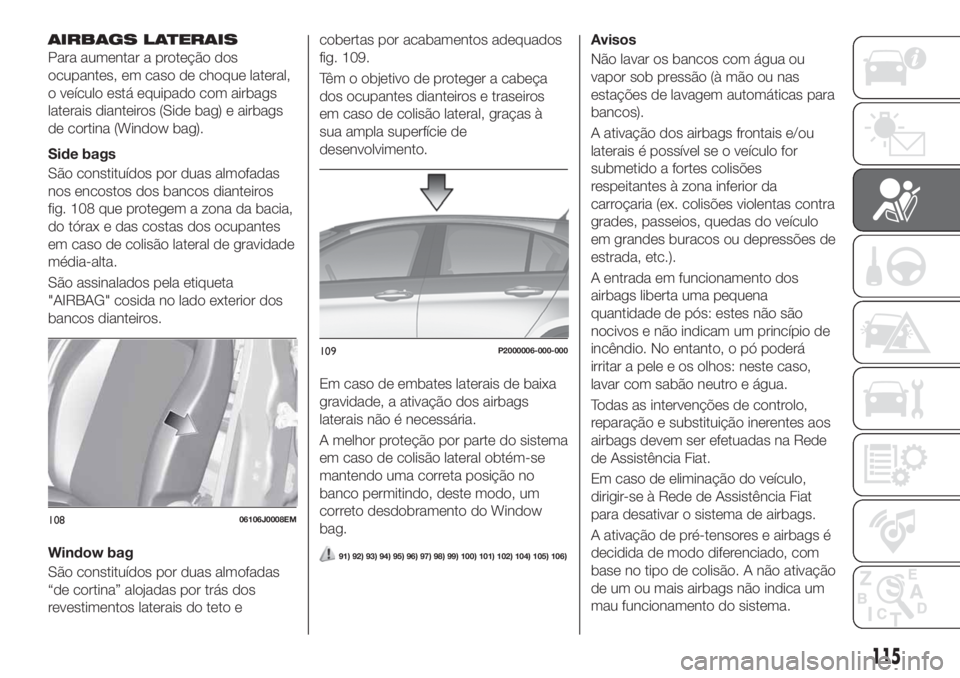

AIRBAGS LATERAIS
Para aumentar a proteção dos
ocupantes, em caso de choque lateral,
o veículo está equipado com airbags
laterais dianteiros (Side bag) e airbags
de cortina (Window bag).
Side bags
São constituídos por duas almofadas
nos encostos dos bancos dianteiros
fig. 108 que protegem a zona da bacia,
do tórax e das costas dos ocupantes
em caso de colisão lateral de gravidade
média-alta.
São assinalados pela etiqueta
"AIRBAG" cosida no lado exterior dos
bancos dianteiros.
Window bag
São constituídos por duas almofadas
“de cortina” alojadas por trás dos
revestimentos laterais do teto ecobertas por acabamentos adequados
fig. 109.
Têm o objetivo de proteger a cabeça
dos ocupantes dianteiros e traseiros
em caso de colisão lateral, graças à
sua ampla superfície de
desenvolvimento.
Em caso de embates laterais de baixa
gravidade, a ativação dos airbags
laterais não é necessária.
A melhor proteção por parte do sistema
em caso de colisão lateral obtém-se
mantendo uma correta posição no
banco permitindo, deste modo, um
correto desdobramento do Window
bag.
91) 92) 93) 94) 95) 96) 97) 98) 99) 100) 101) 102) 104) 105) 106)
Avisos
Não lavar os bancos com água ou
vapor sob pressão (à mão ou nas
estações de lavagem automáticas para
bancos).
A ativação dos airbags frontais e/ou
laterais é possível se o veículo for
submetido a fortes colisões
respeitantes à zona inferior da
carroçaria (ex. colisões violentas contra
grades, passeios, quedas do veículo
em grandes buracos ou depressões de
estrada, etc.).
A entrada em funcionamento dos
airbags liberta uma pequena
quantidade de pós: estes não são
nocivos e não indicam um princípio de
incêndio. No entanto, o pó poderá
irritar a pele e os olhos: neste caso,
lavar com sabão neutro e água.
Todas as intervenções de controlo,
reparação e substituição inerentes aos
airbags devem ser efetuadas na Rede
de Assistência Fiat.
Em caso de eliminação do veículo,
dirigir-se à Rede de Assistência Fiat
para desativar o sistema de airbags.
A ativação de pré-tensores e airbags é
decidida de modo diferenciado, com
base no tipo de colisão. A não ativação
de um ou mais airbags não indica um
mau funcionamento do sistema.
10806106J0008EM
109P2000006-000-000
115

AVISO
91)Não aplicar autocolantes ou outros
objetos no volante, no tablier na zona do
airbag do lado do passageiro, no
revestimento lateral do lado do tejadilho e
nos bancos. Não colocar objetos no tablier
no lado do passageiro (por exemplo,
telemóveis), uma vez que poderiam
interferir com a correta abertura do airbag
do passageiro e, por outro lado, causar
lesões graves aos ocupantes do veículo.
92)Conduzir mantendo sempre as mão na
coroa do volante, de modo que, em caso
de ativação do airbag, este possa
encher-se sem encontrar obstáculos. Não
conduzir com o corpo debruçado para a
frente, manter o encosto numa posição
ereta, apoiando-se bem no encosto.
93)Na presença de airbag do lado do
passageiro ativo, NÃO instalar no banco
dianteiro do passageiro cadeirinhas para
crianças que se montam no sentido
oposto ao andamento. Em caso de
colisão, a ativação do airbag pode produzir
lesões mortais na criança transportada,
independentemente da gravidade da
colisão. Portanto, desativar sempre o
airbag do lado do passageiro quando no
banco dianteiro do passageiro for instalada
uma cadeirinha para crianças montada no
sentido oposto ao de andamento. Além
disso, o banco dianteiro do passageiro
deve ser regulado para a posição mais
recuada, para evitar possíveis contactos
da cadeirinha para crianças com o tablier.
Reativar imediatamente o airbag do
passageiro assim que tiver desinstalado a
própria cadeirinha.94)Para a desativação dos airbags a partir
do Menu do quadro de instrumentos,
consultar o capítulo “Conhecimento do
quadro de instrumentos” no parágrafo
“Opções do menu”.
95)Não prender objetos rígidos nos
ganchos de pendurar roupas e nas pegas
de sustentação.
96)Não apoiar a cabeça, os braços ou os
cotovelos na porta, nos vidros e na área
do Window bag para evitar possíveis
lesões durante a fase de insuflação.
97)Nunca colocar a cabeça, os braços e
os cotovelos fora da janela.
98)Se a luz avisadora
não se acender
ao colocar o dispositivo de arranque na
posição MAR ou permanecer acesa
durante a marcha, é possível que esteja
presente uma anomalia nos sistemas de
retenção; neste caso, os airbags ou os
pré-tensores podem não se ativar em caso
de acidente ou, num mais limitado número
de casos, ativar-se de modo errado. Antes
de prosseguir, contacte a Rede de
Assistência Fiat para o controlo imediato
do sistema.
99)Em algumas versões, em caso de
avaria do LED
(situado na moldura
presente no quadro de instrumentos),
acende-se a luz avisadora
no quadro
de instrumentos e são desativados os
airbags do lado do passageiro.
100)Na presença de Side bags, não cobrir
o encosto dos bancos dianteiros com
revestimentos ou coberturas.
101)Não viajar com objetos ao colo, em
frente ao tórax nem com cachimbos ou
lápis na boca, etc. Em caso de colisão
com intervenção do airbag, poderão
causar danos graves.102)Se o veículo tiver sido objeto de
roubo ou tentativa de roubo, se tiver
sofrido atos de vandalismo, inundações ou
alagamentos, mandar verificar o sistema
de air bags na Rede de Assistência Fiat.
103)Com a chave da ignição na posição
MAR, mesmo com o motor parado, os
airbags podem ser ativados também com
o veículo parado, caso este sofra embate
de outro veículo em andamento. Assim,
mesmo com o veículo parado, as
cadeirinhas para crianças que se montam
no sentido oposto ao de andamento NÃO
devem ser instaladas no banco dianteiro
do passageiro na presença de airbag do
passageiro ativo. A ativação do airbag, em
caso de colisão, pode produzir lesões
mortais à criança transportada. Portanto,
desativar sempre o airbag do lado do
passageiro quando no banco dianteiro do
passageiro for instalada uma cadeirinha
para crianças montada no sentido oposto
ao de andamento. Além disso, o banco
dianteiro do passageiro deve ser regulado
para a posição mais recuada, para evitar
possíveis contactos da cadeirinha para
crianças com o tablier. Reativar
imediatamente o airbag do passageiro
assim que tiver desinstalado a própria
cadeirinha. Por fim, recorda-se que, se o
dispositivo de arranque se encontrar na
posição STOP, nenhum dispositivo de
segurança (airbags ou pré-tensores) é
ativado em caso de colisão; a falta de
ativação de tais dispositivos, nestes casos,
não pode ser considerada como sinal de
avaria do sistema.
116
SEGURANÇA

104)A avaria da luz avisadoraé
indicada pelo acendimento, no display do
quadro de instrumentos, de um símbolo de
avaria do airbag e pela apresentação de
uma mensagem específica (ou, em
versões onde previsto, pelo acendimento
de forma intermitente da luz avisadora de
avaria geral). Não são desativadas as
cargas pirotécnicas. Antes de prosseguir,
contacte a Rede de Assistência Fiat para o
controlo imediato do sistema.
105)A intervenção do airbag frontal está
prevista para colisões de gravidade
superior à dos pré-tensores. Para colisões
incluídas no intervalo entre os dois limites
de ativação é, portanto, normal que só
entrem em funcionamento os
pré-tensores.
106)O air bag não substitui os cintos de
segurança, mas aumenta a sua eficácia.
Uma vez que os airbags frontais não
intervêm em caso de colisões frontais a
baixa velocidade, colisões laterais, colisões
traseiras ou capotamentos, os ocupantes
estão protegidos, para além dos eventuais
airbags laterais, pelos cintos de segurança
que devem estar sempre apertados.
117

ARRANQUE E CONDUÇÃO
Entremos no "coração" do automóvel:
vejamos como utilizá-lo da melhor
forma em todas as suas
potencialidades.
Eis como conduzi-lo em segurança em
qualquer situação, fazendo dele um
agradável companheiro de viagem
atento ao nosso conforto e à nossa
carteira.ARRANQUE DO MOTOR.......119
ESTACIONADO.............120
TRAVÃO DE ESTACIONAMENTO . .121
CAIXA DE VELOCIDADES
MANUAL.................121
CAIXA AUTOMÁTICA..........122
CAIXA AUTOMÁTICA DE DUPLA
EMBRAIAGEM..............125
SISTEMA START&STOP........128
SPEED LIMITER.............130
CRUISE CONTROL ELETRÓNICO .132
ADAPTIVE CRUISE CONTROL
(ACC)....................134
SENSORES DE
ESTACIONAMENTO..........142
CÂMARA POSTERIOR.........144
REBOQUE DE ATRELADOS.....147
SUGESTÕES PARA A
CONDUÇÃO...............148
ABASTECIMENTO DO VEÍCULO . .150
ADITIVO PARA EMISSÕES DIESEL
AdBlue (UREA)..............155
118
ARRANQUE E CONDUÇÃO
