FIAT TIPO 5DOORS STATION WAGON 2020 Notice d'entretien (in French)

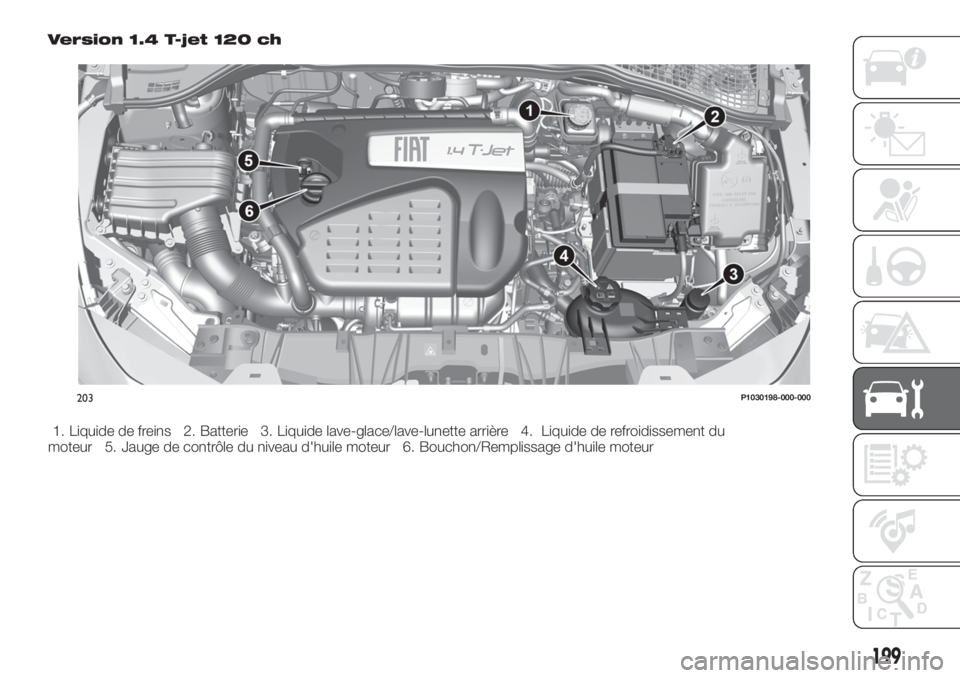

Version 1.4 T-jet 120 ch
1. Liquide de freins 2. Batterie 3. Liquide lave-glace/lave-lunette arrière 4. Liquide de refroidissement du
moteur 5. Jauge de contrôle du niveau d'huile moteur 6. Bouchon/Remplissage d'huile moteur
203P1030198-000-000
199

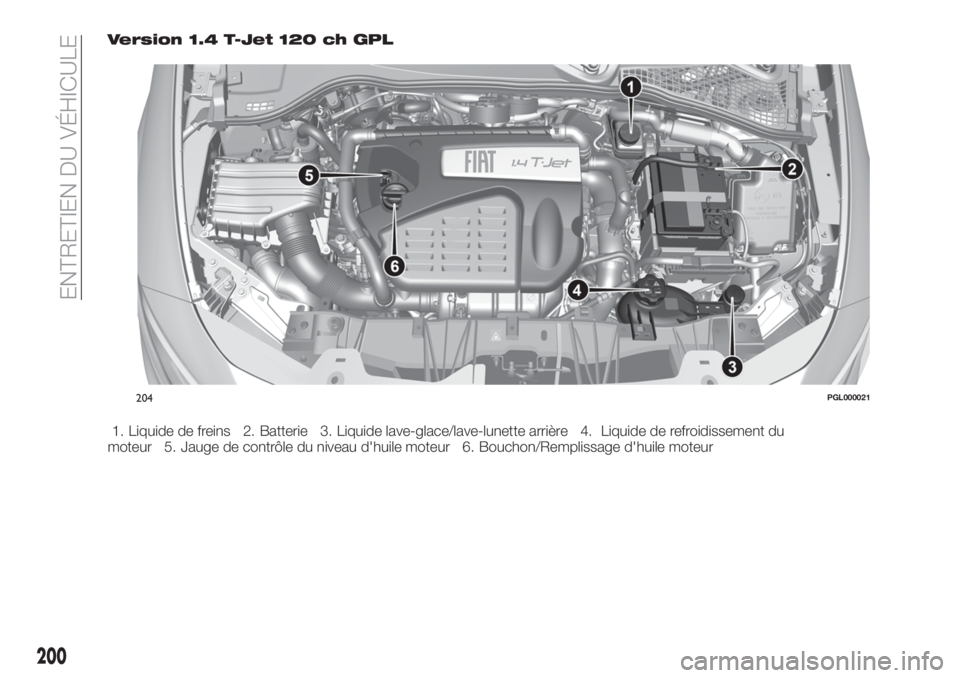

Version 1.4 T-Jet 120 ch GPL
1. Liquide de freins 2. Batterie 3. Liquide lave-glace/lave-lunette arrière 4. Liquide de refroidissement du
moteur 5. Jauge de contrôle du niveau d'huile moteur 6. Bouchon/Remplissage d'huile moteur
204PGL000021
200
ENTRETIEN DU VÉHICULE

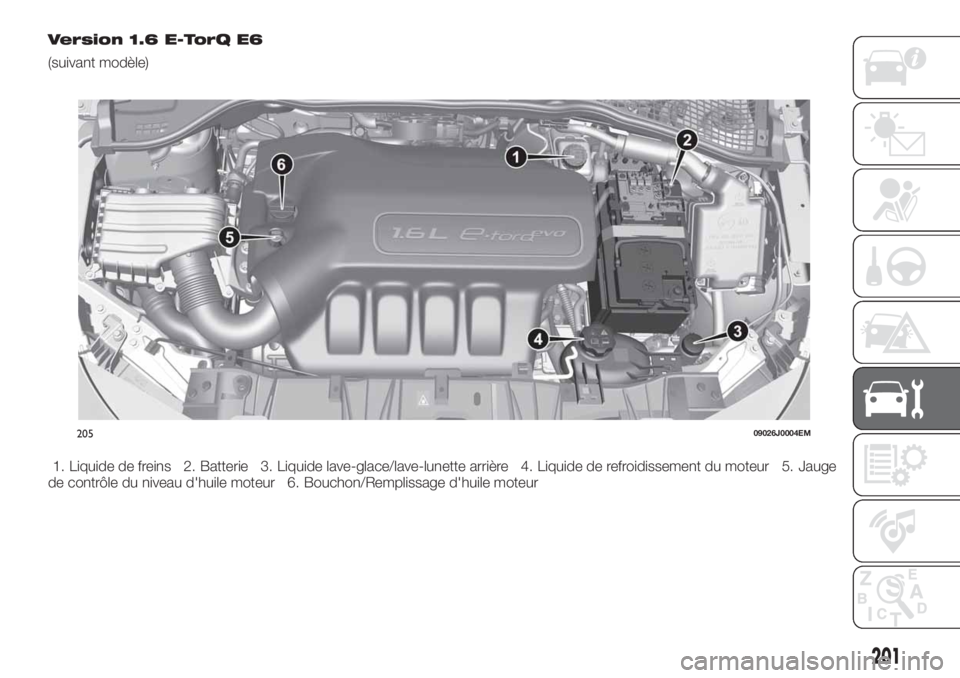

Version 1.6 E-TorQ E6
(suivant modèle)
1. Liquide de freins 2. Batterie 3. Liquide lave-glace/lave-lunette arrière 4. Liquide de refroidissement du moteur 5. Jauge
de contrôle du niveau d'huile moteur 6. Bouchon/Remplissage d'huile moteur
20509026J0004EM
201

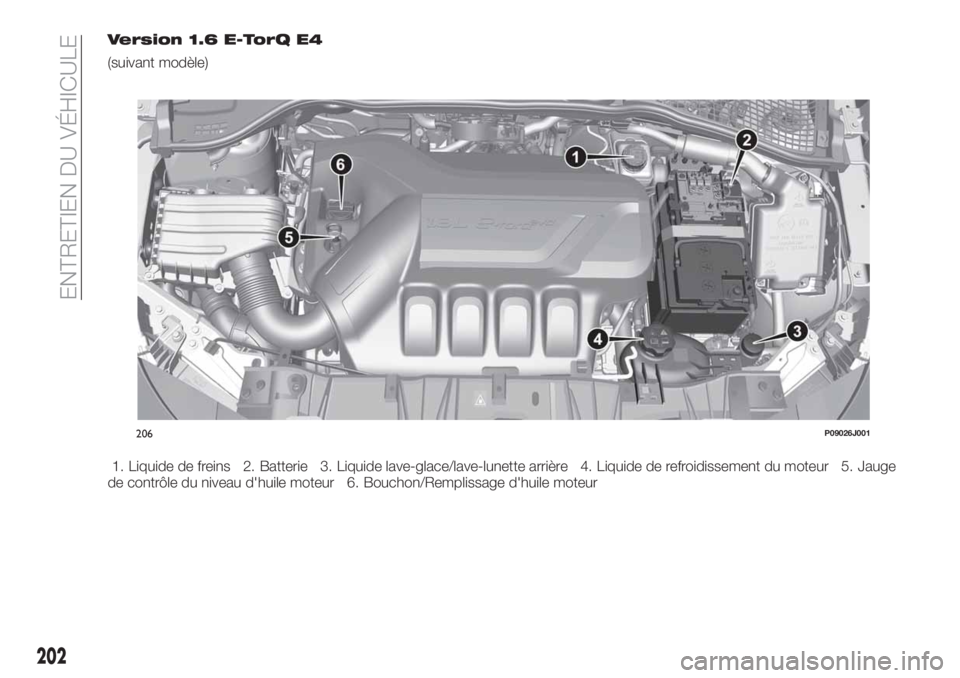

Version 1.6 E-TorQ E4
(suivant modèle)
1. Liquide de freins 2. Batterie 3. Liquide lave-glace/lave-lunette arrière 4. Liquide de refroidissement du moteur 5. Jauge
de contrôle du niveau d'huile moteur 6. Bouchon/Remplissage d'huile moteur
206P09026J001
202
ENTRETIEN DU VÉHICULE

Version 1.6 16V Multijet / 1.6 16V Multijet ECO sans UREA
1. Liquide de freins 2. Batterie 3. Liquide lave-glace/lave-lunette arrière 4. Liquide de refroidissement du moteur 5. Jauge
de contrôle du niveau d'huile moteur 6. Bouchon/Remplissage d'huile moteur
20709026J0003EM
203

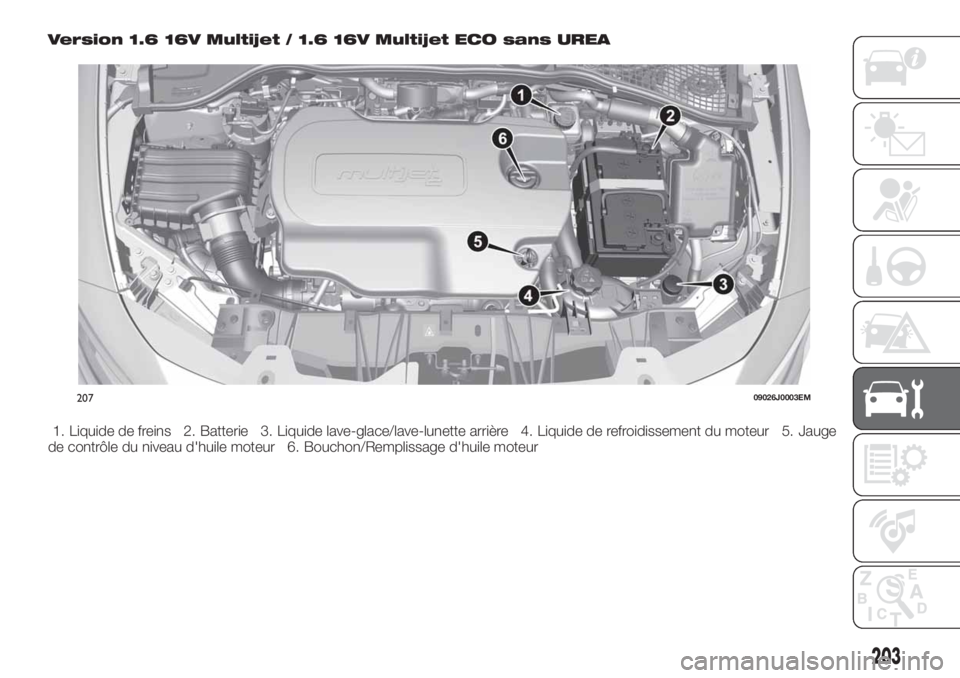

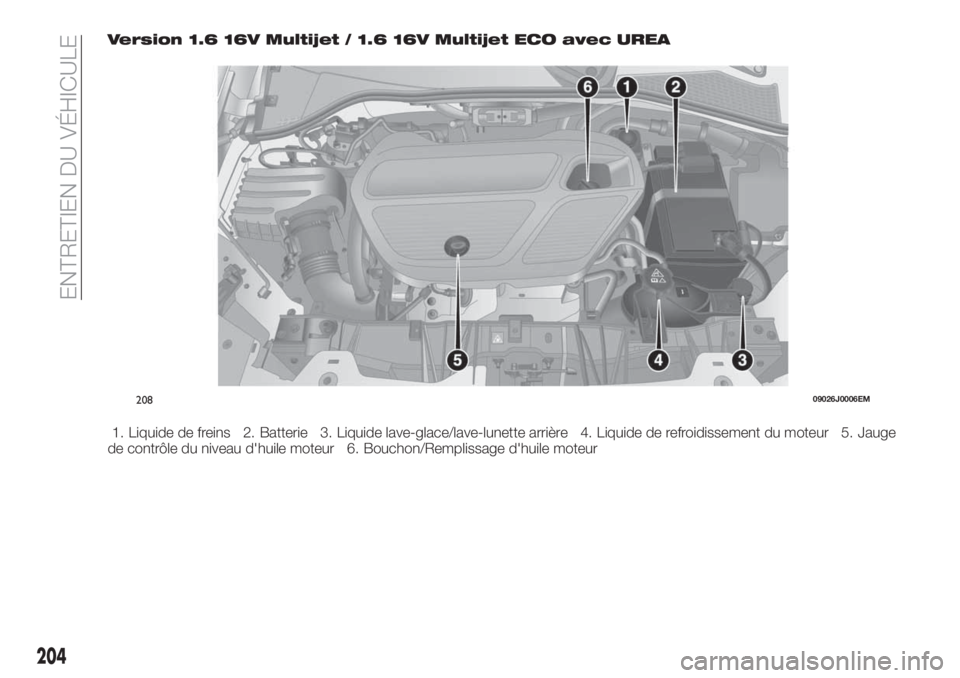

Version 1.6 16V Multijet / 1.6 16V Multijet ECO avec UREA
1. Liquide de freins 2. Batterie 3. Liquide lave-glace/lave-lunette arrière 4. Liquide de refroidissement du moteur 5. Jauge
de contrôle du niveau d'huile moteur 6. Bouchon/Remplissage d'huile moteur
20809026J0006EM
204
ENTRETIEN DU VÉHICULE

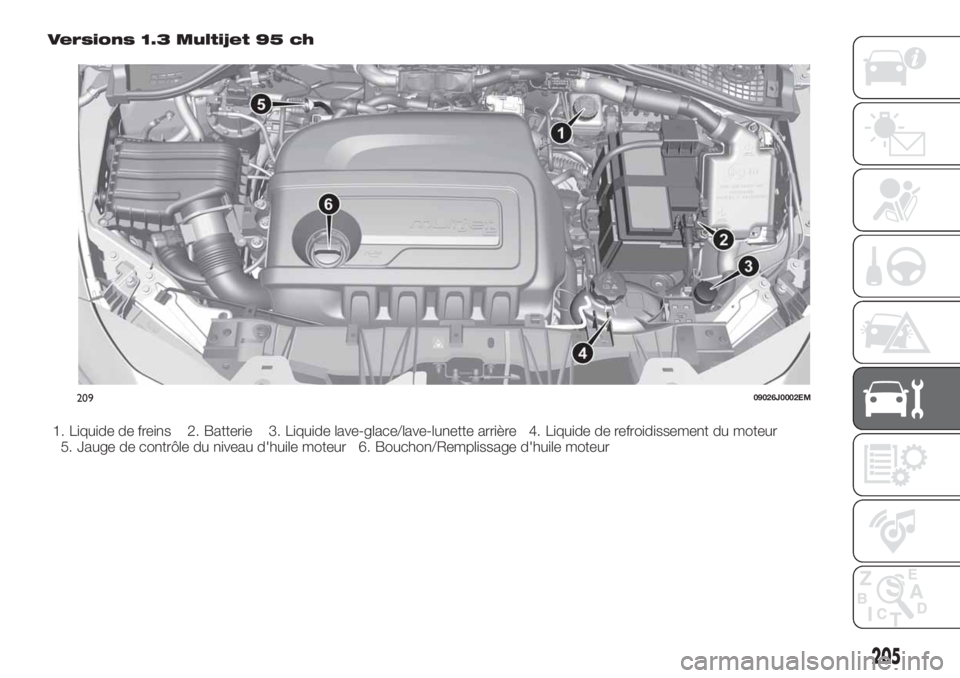

Versions 1.3 Multijet 95 ch
1. Liquide de freins 2. Batterie 3. Liquide lave-glace/lave-lunette arrière 4. Liquide de refroidissement du moteur
5. Jauge de contrôle du niveau d'huile moteur 6. Bouchon/Remplissage d'huile moteur
20909026J0002EM
205

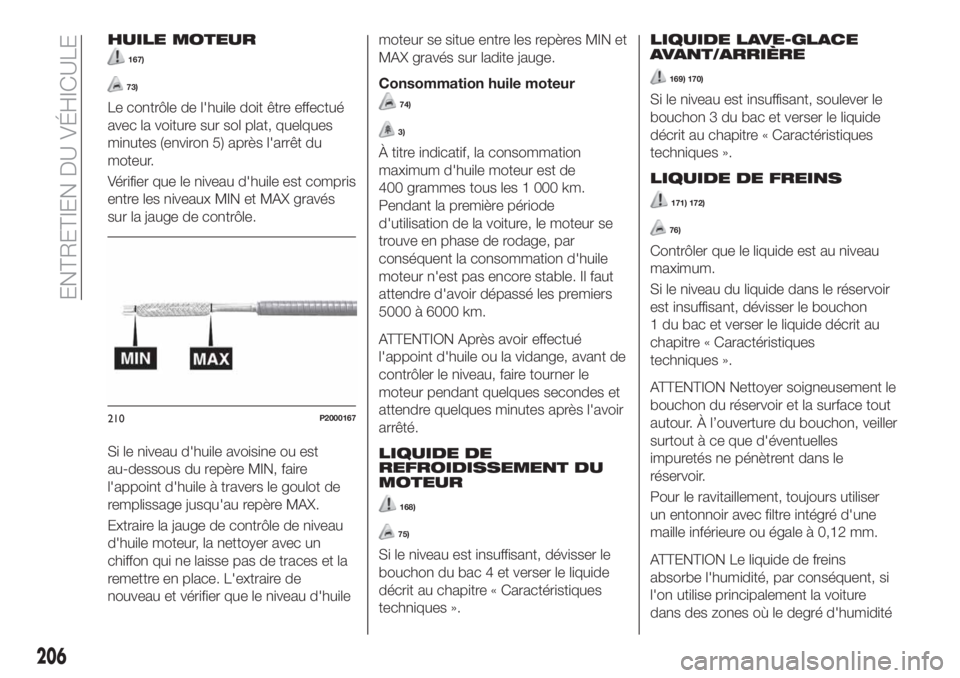

HUILE MOTEUR
167)
73)
Le contrôle de l'huile doit être effectué
avec la voiture sur sol plat, quelques
minutes (environ 5) après l'arrêt du
moteur.
Vérifier que le niveau d'huile est compris
entre les niveaux MIN et MAX gravés
sur la jauge de contrôle.
Si le niveau d'huile avoisine ou est
au-dessous du repère MIN, faire
l'appoint d'huile à travers le goulot de
remplissage jusqu'au repère MAX.
Extraire la jauge de contrôle de niveau
d'huile moteur, la nettoyer avec un
chiffon qui ne laisse pas de traces et la
remettre en place. L'extraire de
nouveau et vérifier que le niveau d'huilemoteur se situe entre les repères MIN et
MAX gravés sur ladite jauge.
Consommation huile moteur74)
3)
À titre indicatif, la consommation
maximum d'huile moteur est de
400 grammes tous les 1 000 km.
Pendant la première période
d'utilisation de la voiture, le moteur se
trouve en phase de rodage, par
conséquent la consommation d'huile
moteur n'est pas encore stable. Il faut
attendre d'avoir dépassé les premiers
5000 à 6000 km.
ATTENTION Après avoir effectué
l'appoint d'huile ou la vidange, avant de
contrôler le niveau, faire tourner le
moteur pendant quelques secondes et
attendre quelques minutes après l'avoir
arrêté.
LIQUIDE DE
REFROIDISSEMENT DU
MOTEUR
168)
75)
Si le niveau est insuffisant, dévisser le
bouchon du bac 4 et verser le liquide
décrit au chapitre « Caractéristiques
techniques ».
LIQUIDE LAVE-GLACE
AVANT/ARRIÈRE
169) 170)
Si le niveau est insuffisant, soulever le
bouchon 3 du bac et verser le liquide
décrit au chapitre « Caractéristiques
techniques ».
LIQUIDE DE FREINS
171) 172)
76)
Contrôler que le liquide est au niveau
maximum.
Si le niveau du liquide dans le réservoir
est insuffisant, dévisser le bouchon
1 du bac et verser le liquide décrit au
chapitre « Caractéristiques
techniques ».
ATTENTION Nettoyer soigneusement le
bouchon du réservoir et la surface tout
autour. À l’ouverture du bouchon, veiller
surtout à ce que d'éventuelles
impuretés ne pénètrent dans le
réservoir.
Pour le ravitaillement, toujours utiliser
un entonnoir avec filtre intégré d'une
maille inférieure ou égale à 0,12 mm.
ATTENTION Le liquide de freins
absorbe l'humidité, par conséquent, si
l'on utilise principalement la voiture
dans des zones où le degré d'humidité
210P2000167
206
ENTRETIEN DU VÉHICULE

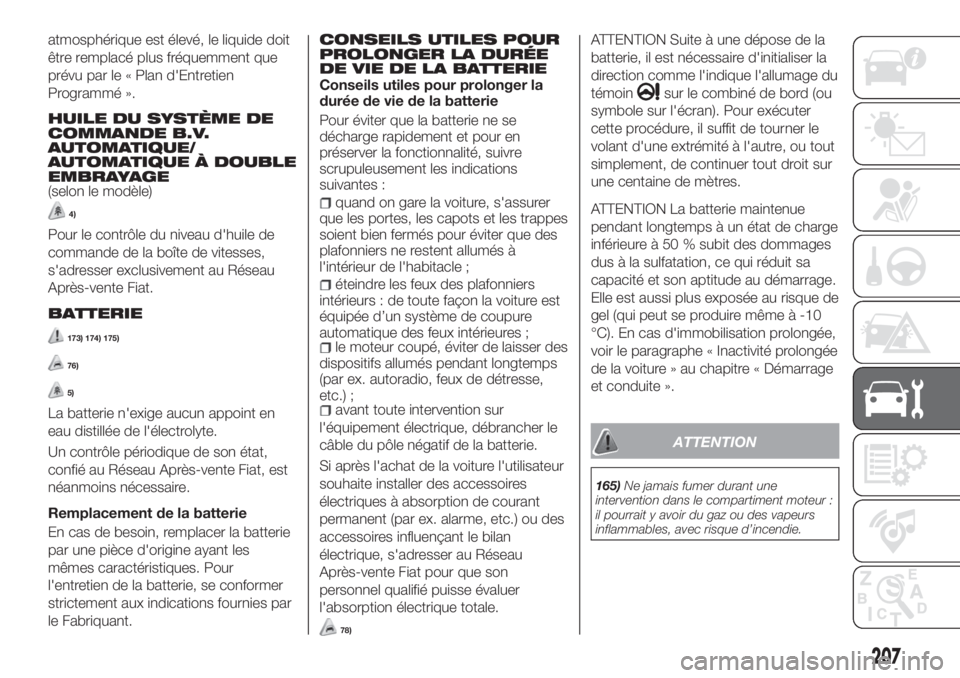

atmosphérique est élevé, le liquide doit
être remplacé plus fréquemment que
prévu par le « Plan d'Entretien
Programmé ».
HUILE DU SYSTÈME DE
COMMANDE B.V.
AUTOMATIQUE/
AUTOMATIQUE À DOUBLE
EMBRAYAGE
(selon le modèle)
4)
Pour le contrôle du niveau d'huile de
commande de la boîte de vitesses,
s'adresser exclusivement au Réseau
Après-vente Fiat.
BATTERIE
173) 174) 175)
76)
5)
La batterie n'exige aucun appoint en
eau distillée de l'électrolyte.
Un contrôle périodique de son état,
confié au Réseau Après-vente Fiat, est
néanmoins nécessaire.
Remplacement de la batterie
En cas de besoin, remplacer la batterie
par une pièce d'origine ayant les
mêmes caractéristiques. Pour
l'entretien de la batterie, se conformer
strictement aux indications fournies par
le Fabriquant.
CONSEILS UTILES POUR
PROLONGER LA DURÉE
DE VIE DE LA BATTERIE
Conseils utiles pour prolonger la
durée de vie de la batterie
Pour éviter que la batterie ne se
décharge rapidement et pour en
préserver la fonctionnalité, suivre
scrupuleusement les indications
suivantes :
quand on gare la voiture, s'assurer
que les portes, les capots et les trappes
soient bien fermés pour éviter que des
plafonniers ne restent allumés à
l'intérieur de l'habitacle ;
éteindre les feux des plafonniers
intérieurs : de toute façon la voiture est
équipée d’un système de coupure
automatique des feux intérieures ;
le moteur coupé, éviter de laisser des
dispositifs allumés pendant longtemps
(par ex. autoradio, feux de détresse,
etc.) ;
avant toute intervention sur
l'équipement électrique, débrancher le
câble du pôle négatif de la batterie.
Si après l'achat de la voiture l'utilisateur
souhaite installer des accessoires
électriques à absorption de courant
permanent (par ex. alarme, etc.) ou des
accessoires influençant le bilan
électrique, s'adresser au Réseau
Après-vente Fiat pour que son
personnel qualifié puisse évaluer
l'absorption électrique totale.
78)
ATTENTION Suite à une dépose de la
batterie, il est nécessaire d'initialiser la
direction comme l'indique l'allumage du
témoin
sur le combiné de bord (ou
symbole sur l'écran). Pour exécuter
cette procédure, il suffit de tourner le
volant d'une extrémité à l'autre, ou tout
simplement, de continuer tout droit sur
une centaine de mètres.
ATTENTION La batterie maintenue
pendant longtemps à un état de charge
inférieure à 50 % subit des dommages
dus à la sulfatation, ce qui réduit sa
capacité et son aptitude au démarrage.
Elle est aussi plus exposée au risque de
gel (qui peut se produire même à -10
°C). En cas d'immobilisation prolongée,
voir le paragraphe « Inactivité prolongée
de la voiture » au chapitre « Démarrage
et conduite ».
ATTENTION
165)Ne jamais fumer durant une
intervention dans le compartiment moteur :
il pourrait y avoir du gaz ou des vapeurs
inflammables, avec risque d’incendie.
207

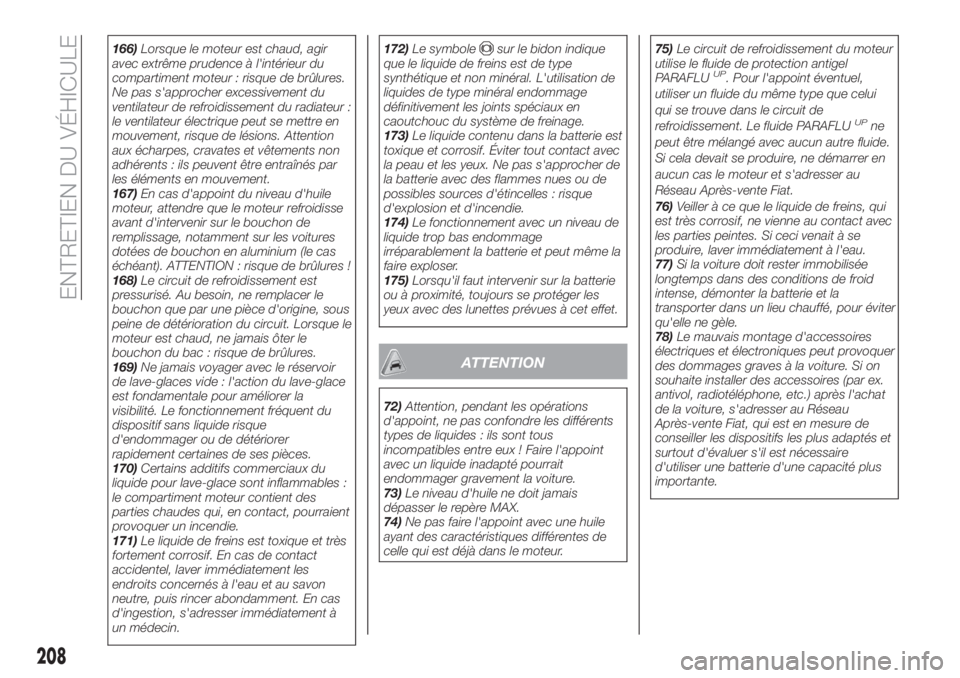

166)Lorsque le moteur est chaud, agir
avec extrême prudence à l'intérieur du
compartiment moteur : risque de brûlures.
Ne pas s'approcher excessivement du
ventilateur de refroidissement du radiateur :
le ventilateur électrique peut se mettre en
mouvement, risque de lésions. Attention
aux écharpes, cravates et vêtements non
adhérents : ils peuvent être entraînés par
les éléments en mouvement.
167)En cas d'appoint du niveau d'huile
moteur, attendre que le moteur refroidisse
avant d'intervenir sur le bouchon de
remplissage, notamment sur les voitures
dotées de bouchon en aluminium (le cas
échéant). ATTENTION : risque de brûlures !
168)Le circuit de refroidissement est
pressurisé. Au besoin, ne remplacer le
bouchon que par une pièce d'origine, sous
peine de détérioration du circuit. Lorsque le
moteur est chaud, ne jamais ôter le
bouchon du bac : risque de brûlures.
169)Ne jamais voyager avec le réservoir
de lave-glaces vide : l'action du lave-glace
est fondamentale pour améliorer la
visibilité. Le fonctionnement fréquent du
dispositif sans liquide risque
d'endommager ou de détériorer
rapidement certaines de ses pièces.
170)Certains additifs commerciaux du
liquide pour lave-glace sont inflammables :
le compartiment moteur contient des
parties chaudes qui, en contact, pourraient
provoquer un incendie.
171)Le liquide de freins est toxique et très
fortement corrosif. En cas de contact
accidentel, laver immédiatement les
endroits concernés à l'eau et au savon
neutre, puis rincer abondamment. En cas
d'ingestion, s'adresser immédiatement à
un médecin.172)Le symbolesur le bidon indique
que le liquide de freins est de type
synthétique et non minéral. L'utilisation de
liquides de type minéral endommage
définitivement les joints spéciaux en
caoutchouc du système de freinage.
173)Le liquide contenu dans la batterie est
toxique et corrosif. Éviter tout contact avec
la peau et les yeux. Ne pas s'approcher de
la batterie avec des flammes nues ou de
possibles sources d'étincelles : risque
d'explosion et d'incendie.
174)Le fonctionnement avec un niveau de
liquide trop bas endommage
irréparablement la batterie et peut même la
faire exploser.
175)Lorsqu'il faut intervenir sur la batterie
ou à proximité, toujours se protéger les
yeux avec des lunettes prévues à cet effet.
ATTENTION
72)Attention, pendant les opérations
d'appoint, ne pas confondre les différents
types de liquides : ils sont tous
incompatibles entre eux ! Faire l'appoint
avec un liquide inadapté pourrait
endommager gravement la voiture.
73)Le niveau d'huile ne doit jamais
dépasser le repère MAX.
74)Ne pas faire l'appoint avec une huile
ayant des caractéristiques différentes de
celle qui est déjà dans le moteur.75)Le circuit de refroidissement du moteur
utilise le fluide de protection antigel
PARAFLU
UP. Pour l'appoint éventuel,
utiliser un fluide du même type que celui
qui se trouve dans le circuit de
refroidissement. Le fluide PARAFLU
UPne
peut être mélangé avec aucun autre fluide.
Si cela devait se produire, ne démarrer en
aucun cas le moteur et s'adresser au
Réseau Après-vente Fiat.
76)Veiller à ce que le liquide de freins, qui
est très corrosif, ne vienne au contact avec
les parties peintes. Si ceci venait à se
produire, laver immédiatement à l'eau.
77)Si la voiture doit rester immobilisée
longtemps dans des conditions de froid
intense, démonter la batterie et la
transporter dans un lieu chauffé, pour éviter
qu'elle ne gèle.
78)Le mauvais montage d'accessoires
électriques et électroniques peut provoquer
des dommages graves à la voiture. Si on
souhaite installer des accessoires (par ex.
antivol, radiotéléphone, etc.) après l'achat
de la voiture, s'adresser au Réseau
Après-vente Fiat, qui est en mesure de
conseiller les dispositifs les plus adaptés et
surtout d'évaluer s'il est nécessaire
d'utiliser une batterie d'une capacité plus
importante.
208
ENTRETIEN DU VÉHICULE
