FIAT TIPO 5DOORS STATION WAGON 2020 Notice d'entretien (in French)

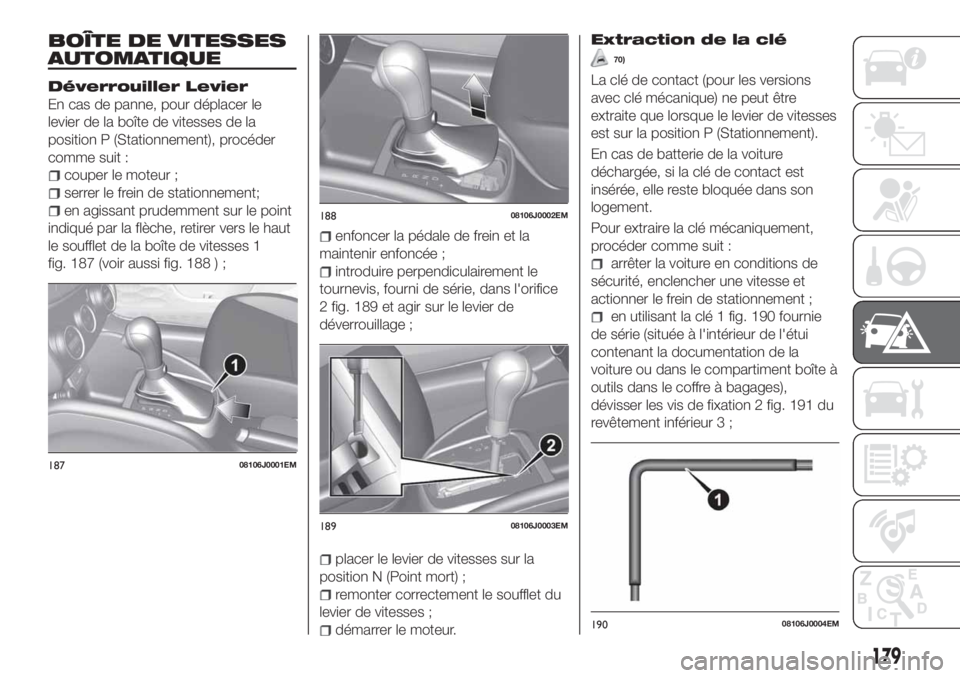

BOÎTE DE VITESSES
AUTOMATIQUE
Déverrouiller Levier
En cas de panne, pour déplacer le
levier de la boîte de vitesses de la
position P (Stationnement), procéder
comme suit :
couper le moteur ;
serrer le frein de stationnement;
en agissant prudemment sur le point
indiqué par la flèche, retirer vers le haut
le soufflet de la boîte de vitesses 1
fig. 187 (voir aussi fig. 188 ) ;
enfoncer la pédale de frein et la
maintenir enfoncée ;
introduire perpendiculairement le
tournevis, fourni de série, dans l'orifice
2 fig. 189 et agir sur le levier de
déverrouillage ;
placer le levier de vitesses sur la
position N (Point mort) ;
remonter correctement le soufflet du
levier de vitesses ;
démarrer le moteur.
Extraction de la clé
70)
La clé de contact (pour les versions
avec clé mécanique) ne peut être
extraite que lorsque le levier de vitesses
est sur la position P (Stationnement).
En cas de batterie de la voiture
déchargée, si la clé de contact est
insérée, elle reste bloquée dans son
logement.
Pour extraire la clé mécaniquement,
procéder comme suit :
arrêter la voiture en conditions de
sécurité, enclencher une vitesse et
actionner le frein de stationnement ;
en utilisant la clé 1 fig. 190 fournie
de série (située à l'intérieur de l'étui
contenant la documentation de la
voiture ou dans le compartiment boîte à
outils dans le coffre à bagages),
dévisser les vis de fixation 2 fig. 191 du
revêtement inférieur 3 ;
18708106J0001EM
18808106J0002EM
18908106J0003EM
19008106J0004EM
179

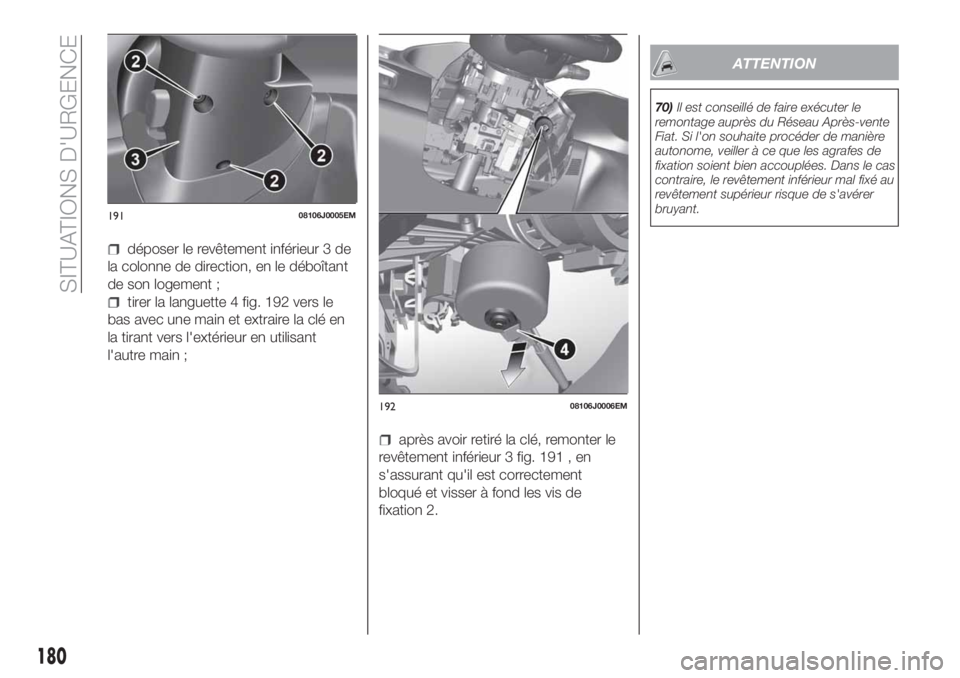

déposer le revêtement inférieur 3 de
la colonne de direction, en le déboîtant
de son logement ;
tirer la languette 4 fig. 192 vers le
bas avec une main et extraire la clé en
la tirant vers l'extérieur en utilisant
l'autre main ;
après avoir retiré la clé, remonter le
revêtement inférieur 3 fig. 191 , en
s'assurant qu'il est correctement
bloqué et visser à fond les vis de
fixation 2.
ATTENTION
70)Il est conseillé de faire exécuter le
remontage auprès du Réseau Après-vente
Fiat. Si l'on souhaite procéder de manière
autonome, veiller à ce que les agrafes de
fixation soient bien accouplées. Dans le cas
contraire, le revêtement inférieur mal fixé au
revêtement supérieur risque de s'avérer
bruyant.
19108106J0005EM
19208106J0006EM
180

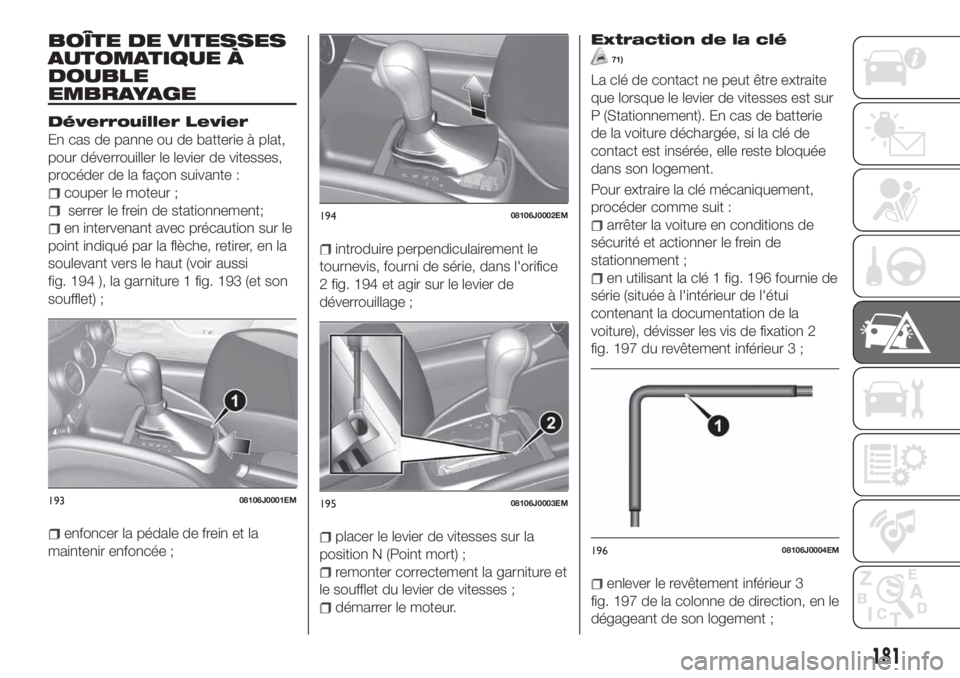

SITUATIONS D'URGENCE

BOÎTE DE VITESSES
AUTOMATIQUE À
DOUBLE
EMBRAYAGE
Déverrouiller Levier
En cas de panne ou de batterie à plat,
pour déverrouiller le levier de vitesses,
procéder de la façon suivante :
couper le moteur ;
serrer le frein de stationnement;
en intervenant avec précaution sur le
point indiqué par la flèche, retirer, en la
soulevant vers le haut (voir aussi
fig. 194 ), la garniture 1 fig. 193 (et son
soufflet) ;
enfoncer la pédale de frein et la
maintenir enfoncée ;
introduire perpendiculairement le
tournevis, fourni de série, dans l'orifice
2 fig. 194 et agir sur le levier de
déverrouillage ;
placer le levier de vitesses sur la
position N (Point mort) ;
remonter correctement la garniture et
le soufflet du levier de vitesses ;
démarrer le moteur.
Extraction de la clé
71)
La clé de contact ne peut être extraite
que lorsque le levier de vitesses est sur
P (Stationnement). En cas de batterie
de la voiture déchargée, si la clé de
contact est insérée, elle reste bloquée
dans son logement.
Pour extraire la clé mécaniquement,
procéder comme suit :
arrêter la voiture en conditions de
sécurité et actionner le frein de
stationnement ;
en utilisant la clé 1 fig. 196 fournie de
série (située à l'intérieur de l'étui
contenant la documentation de la
voiture), dévisser les vis de fixation 2
fig. 197 du revêtement inférieur 3 ;
enlever le revêtement inférieur 3
fig. 197 de la colonne de direction, en le
dégageant de son logement ;
19308106J0001EM
19408106J0002EM
19508106J0003EM
19608106J0004EM
181

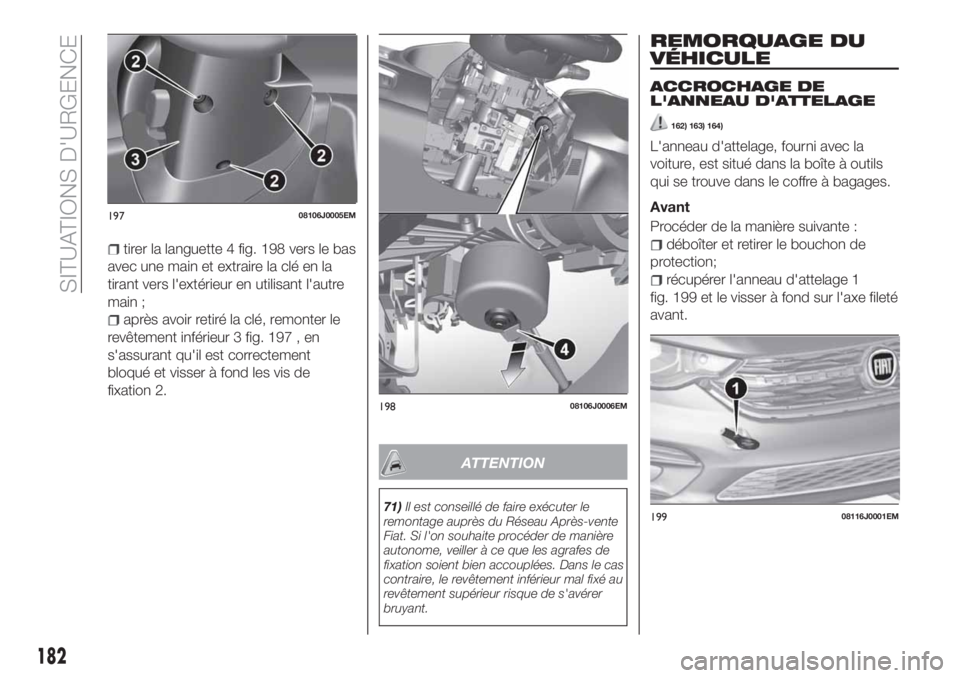

tirer la languette 4 fig. 198 vers le bas
avec une main et extraire la clé en la
tirant vers l'extérieur en utilisant l'autre
main ;
après avoir retiré la clé, remonter le
revêtement inférieur 3 fig. 197 , en
s'assurant qu'il est correctement
bloqué et visser à fond les vis de
fixation 2.
ATTENTION
71)Il est conseillé de faire exécuter le
remontage auprès du Réseau Après-vente
Fiat. Si l'on souhaite procéder de manière
autonome, veiller à ce que les agrafes de
fixation soient bien accouplées. Dans le cas
contraire, le revêtement inférieur mal fixé au
revêtement supérieur risque de s'avérer
bruyant.
REMORQUAGE DU
VÉHICULE
ACCROCHAGE DE
L'ANNEAU D'ATTELAGE
162) 163) 164)
L'anneau d'attelage, fourni avec la
voiture, est situé dans la boîte à outils
qui se trouve dans le coffre à bagages.
Avant
Procéder de la manière suivante :
déboîter et retirer le bouchon de
protection;
récupérer l'anneau d'attelage 1
fig. 199 et le visser à fond sur l'axe fileté
avant.
19708106J0005EM
19808106J0006EM
19908116J0001EM
182
SITUATIONS D'URGENCE

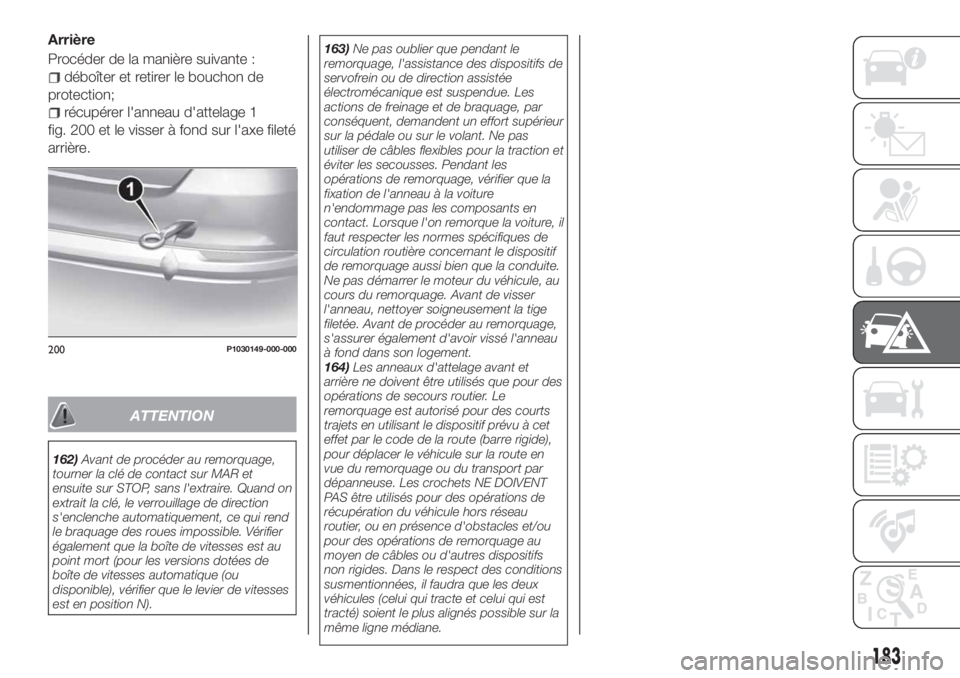

Arrière
Procéder de la manière suivante :
déboîter et retirer le bouchon de
protection;
récupérer l'anneau d'attelage 1
fig. 200 et le visser à fond sur l'axe fileté
arrière.
ATTENTION
162)Avant de procéder au remorquage,
tourner la clé de contact sur MAR et
ensuite sur STOP, sans l'extraire. Quand on
extrait la clé, le verrouillage de direction
s'enclenche automatiquement, ce qui rend
le braquage des roues impossible. Vérifier
également que la boîte de vitesses est au
point mort (pour les versions dotées de
boîte de vitesses automatique (ou
disponible), vérifier que le levier de vitesses
est en position N).163)Ne pas oublier que pendant le
remorquage, l'assistance des dispositifs de
servofrein ou de direction assistée
électromécanique est suspendue. Les
actions de freinage et de braquage, par
conséquent, demandent un effort supérieur
sur la pédale ou sur le volant. Ne pas
utiliser de câbles flexibles pour la traction et
éviter les secousses. Pendant les
opérations de remorquage, vérifier que la
fixation de l'anneau à la voiture
n'endommage pas les composants en
contact. Lorsque l'on remorque la voiture, il
faut respecter les normes spécifiques de
circulation routière concernant le dispositif
de remorquage aussi bien que la conduite.
Ne pas démarrer le moteur du véhicule, au
cours du remorquage. Avant de visser
l'anneau, nettoyer soigneusement la tige
filetée. Avant de procéder au remorquage,
s'assurer également d'avoir vissé l'anneau
à fond dans son logement.
164)Les anneaux d'attelage avant et
arrière ne doivent être utilisés que pour des
opérations de secours routier. Le
remorquage est autorisé pour des courts
trajets en utilisant le dispositif prévu à cet
effet par le code de la route (barre rigide),
pour déplacer le véhicule sur la route en
vue du remorquage ou du transport par
dépanneuse. Les crochets NE DOIVENT
PAS être utilisés pour des opérations de
récupération du véhicule hors réseau
routier, ou en présence d'obstacles et/ou
pour des opérations de remorquage au
moyen de câbles ou d'autres dispositifs
non rigides. Dans le respect des conditions
susmentionnées, il faudra que les deux
véhicules (celui qui tracte et celui qui est
tracté) soient le plus alignés possible sur la
même ligne médiane.
200P1030149-000-000
183

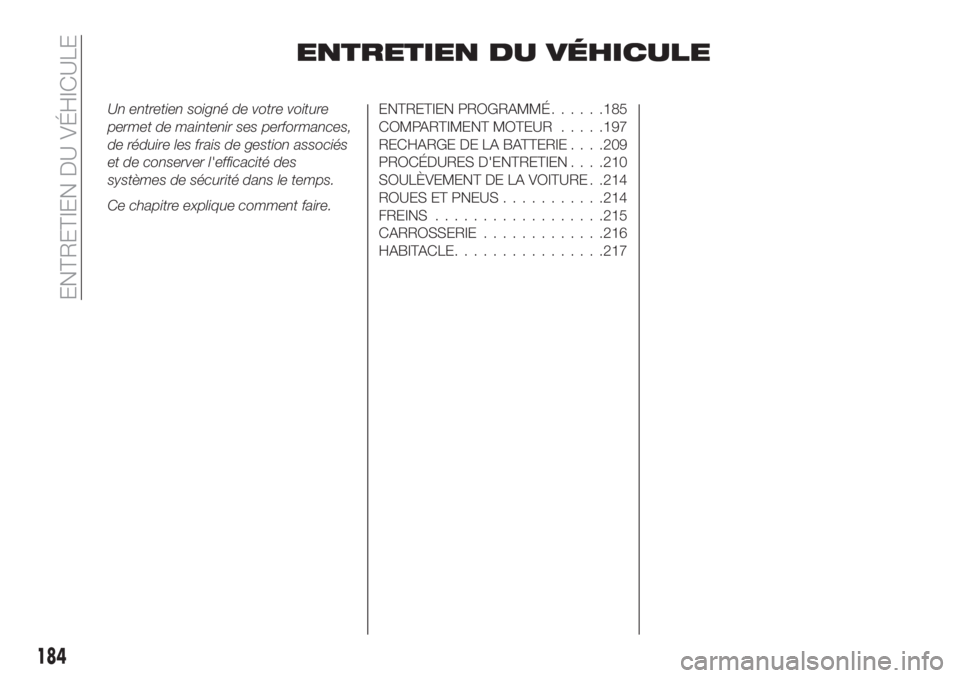

ENTRETIEN DU VÉHICULE
Un entretien soigné de votre voiture
permet de maintenir ses performances,
de réduire les frais de gestion associés
et de conserver l'efficacité des
systèmes de sécurité dans le temps.
Ce chapitre explique comment faire.ENTRETIEN PROGRAMMÉ......185
COMPARTIMENT MOTEUR.....197
RECHARGE DE LA BATTERIE. . . .209
PROCÉDURES D'ENTRETIEN. . . .210
SOULÈVEMENT DE LA VOITURE . .214
ROUES ET PNEUS...........214
FREINS..................215
CARROSSERIE.............216
HABITACLE................217
184
ENTRETIEN DU VÉHICULE

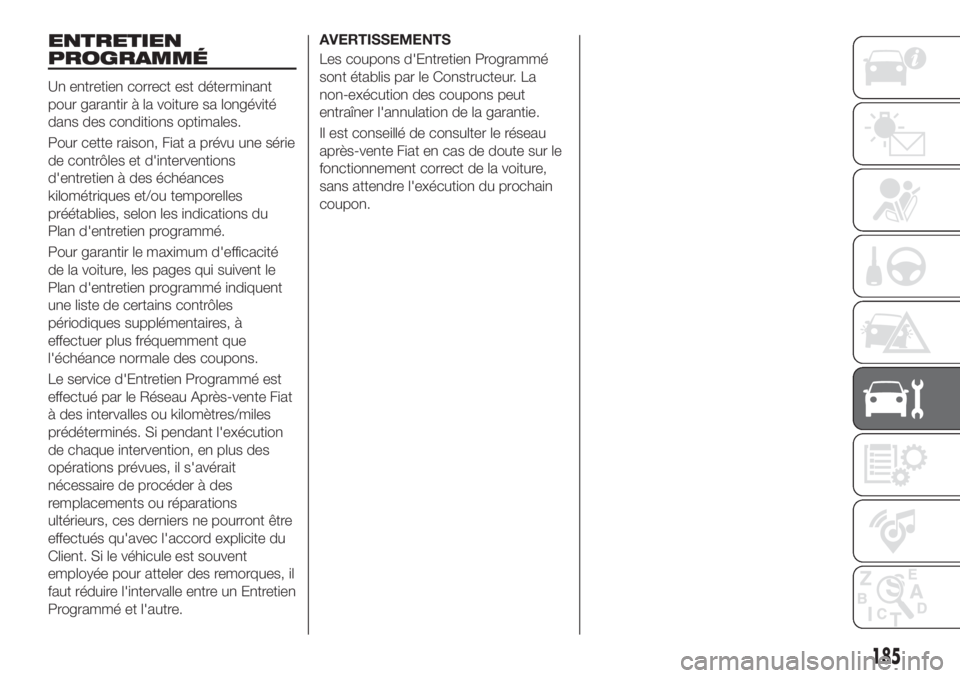

ENTRETIEN
PROGRAMMÉ
Un entretien correct est déterminant
pour garantir à la voiture sa longévité
dans des conditions optimales.
Pour cette raison, Fiat a prévu une série
de contrôles et d'interventions
d'entretien à des échéances
kilométriques et/ou temporelles
préétablies, selon les indications du
Plan d'entretien programmé.
Pour garantir le maximum d'efficacité
de la voiture, les pages qui suivent le
Plan d'entretien programmé indiquent
une liste de certains contrôles
périodiques supplémentaires, à
effectuer plus fréquemment que
l'échéance normale des coupons.
Le service d'Entretien Programmé est
effectué par le Réseau Après-vente Fiat
à des intervalles ou kilomètres/miles
prédéterminés. Si pendant l'exécution
de chaque intervention, en plus des
opérations prévues, il s'avérait
nécessaire de procéder à des
remplacements ou réparations
ultérieurs, ces derniers ne pourront être
effectués qu'avec l'accord explicite du
Client. Si le véhicule est souvent
employée pour atteler des remorques, il
faut réduire l'intervalle entre un Entretien
Programmé et l'autre.AVERTISSEMENTS
Les coupons d'Entretien Programmé
sont établis par le Constructeur. La
non-exécution des coupons peut
entraîner l'annulation de la garantie.
Il est conseillé de consulter le réseau
après-vente Fiat en cas de doute sur le
fonctionnement correct de la voiture,
sans attendre l'exécution du prochain
coupon.
185

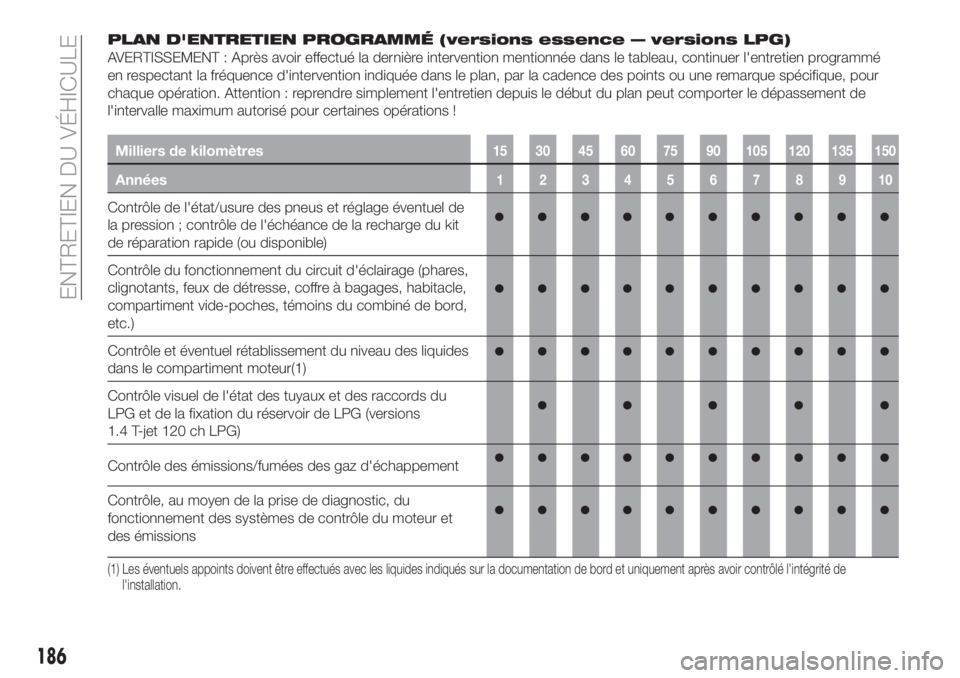

PLAN D'ENTRETIEN PROGRAMMÉ (versions essence — versions LPG)
AVERTISSEMENT : Après avoir effectué la dernière intervention mentionnée dans le tableau, continuer l'entretien programmé
en respectant la fréquence d'intervention indiquée dans le plan, par la cadence des points ou une remarque spécifique, pour
chaque opération. Attention : reprendre simplement l'entretien depuis le début du plan peut comporter le dépassement de
l'intervalle maximum autorisé pour certaines opérations !
Milliers de kilomètres15 30 45 60 75 90 105 120 135 150
Années12345678910
Contrôle de l'état/usure des pneus et réglage éventuel de
la pression ; contrôle de l'échéance de la recharge du kit
de réparation rapide (ou disponible)
Contrôle du fonctionnement du circuit d'éclairage (phares,
clignotants, feux de détresse, coffre à bagages, habitacle,
compartiment vide-poches, témoins du combiné de bord,
etc.)
Contrôle et éventuel rétablissement du niveau des liquides
dans le compartiment moteur(1)
Contrôle visuel de l'état des tuyaux et des raccords du
LPG et de la fixation du réservoir de LPG (versions
1.4 T-jet 120 ch LPG)
Contrôle des émissions/fumées des gaz d'échappement
Contrôle, au moyen de la prise de diagnostic, du
fonctionnement des systèmes de contrôle du moteur et
des émissions
(1) Les éventuels appoints doivent être effectués avec les liquides indiqués sur la documentation de bord et uniquement après avoir contrôlé l'intégrité de
l'installation.
186
ENTRETIEN DU VÉHICULE

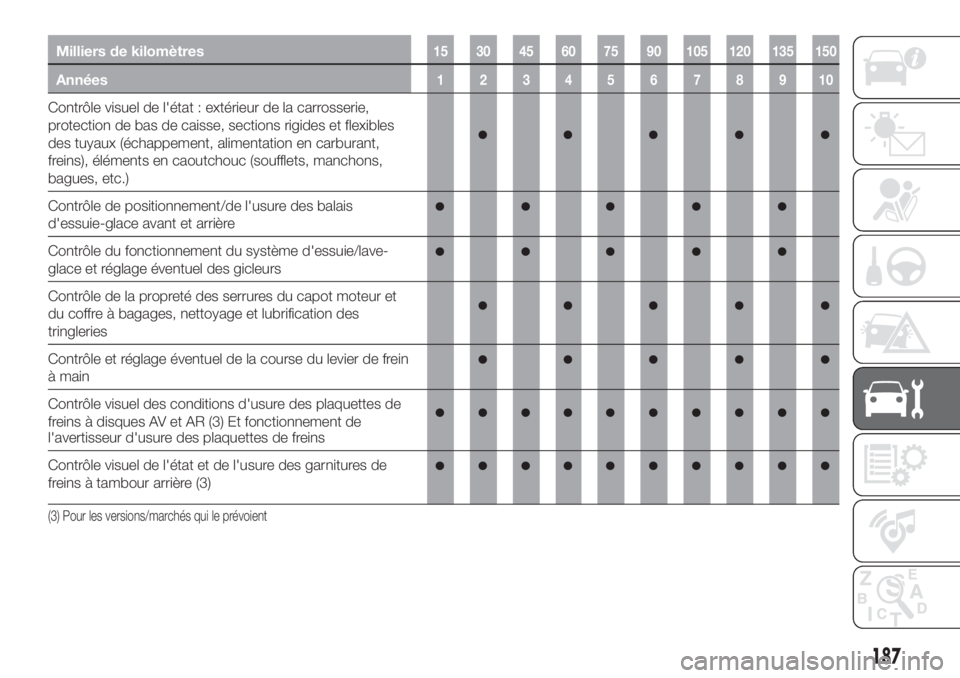

Milliers de kilomètres15 30 45 60 75 90 105 120 135 150
Années12345678910
Contrôle visuel de l'état : extérieur de la carrosserie,
protection de bas de caisse, sections rigides et flexibles
des tuyaux (échappement, alimentation en carburant,
freins), éléments en caoutchouc (soufflets, manchons,
bagues, etc.)
Contrôle de positionnement/de l'usure des balais
d'essuie-glace avant et arrière
Contrôle du fonctionnement du système d'essuie/lave-
glace et réglage éventuel des gicleurs
Contrôle de la propreté des serrures du capot moteur et
du coffre à bagages, nettoyage et lubrification des
tringleries
Contrôle et réglage éventuel de la course du levier de frein
à main
Contrôle visuel des conditions d'usure des plaquettes de
freins à disques AV et AR (3)
Et fonctionnement de
l'avertisseur d'usure des plaquettes de freins
Contrôle visuel de l'état et de l'usure des garnitures de
freins à tambour arrière (3)
(3) Pour les versions/marchés qui le prévoient
187

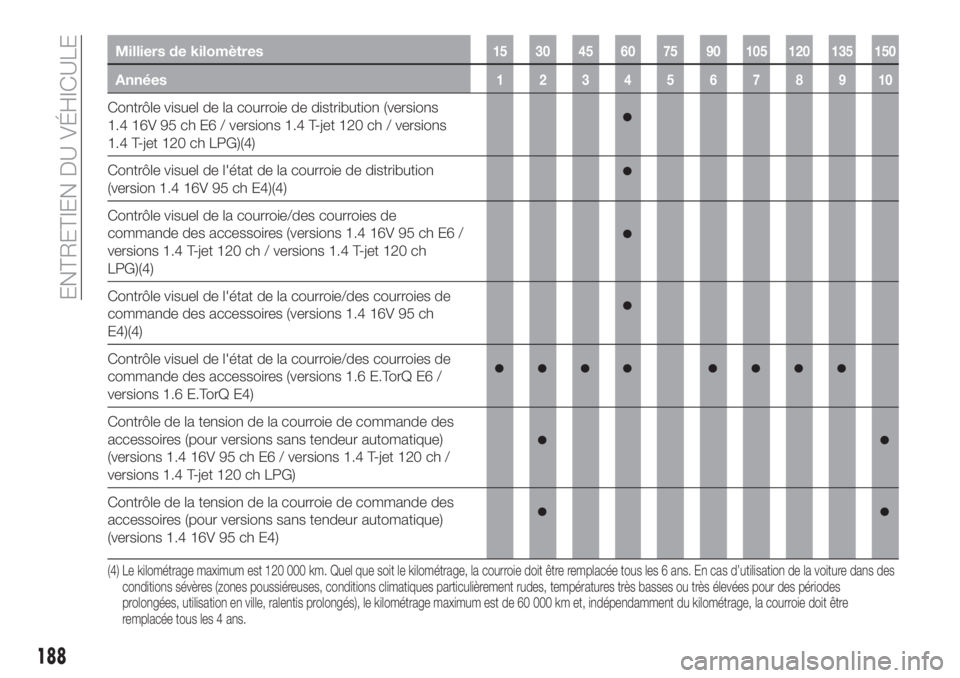

Milliers de kilomètres15 30 45 60 75 90 105 120 135 150
Années12345678910
Contrôle visuel de la courroie de distribution (versions
1.4 16V 95 ch E6 / versions 1.4 T-jet 120 ch / versions
1.4 T-jet 120 ch LPG)(4)
Contrôle visuel de l'état de la courroie de distribution
(version 1.4 16V 95 ch E4)(4)
Contrôle visuel de la courroie/des courroies de
commande des accessoires (versions 1.4 16V 95 ch E6 /
versions 1.4 T-jet 120 ch / versions 1.4 T-jet 120 ch
LPG)(4)
Contrôle visuel de l'état de la courroie/des courroies de
commande des accessoires (versions 1.4 16V 95 ch
E4)(4)
Contrôle visuel de l'état de la courroie/des courroies de
commande des accessoires (versions 1.6 E.TorQ E6 /
versions 1.6 E.TorQ E4)
Contrôle de la tension de la courroie de commande des
accessoires (pour versions sans tendeur automatique)
(versions 1.4 16V 95 ch E6 / versions 1.4 T-jet 120 ch /
versions 1.4 T-jet 120 ch LPG)
Contrôle de la tension de la courroie de commande des
accessoires (pour versions sans tendeur automatique)
(versions 1.4 16V 95 ch E4)
(4) Le kilométrage maximum est 120 000 km. Quel que soit le kilométrage, la courroie doit être remplacée tous les 6 ans. En cas d’utilisation de la voiture dans des
conditions sévères (zones poussiéreuses, conditions climatiques particulièrement rudes, températures très basses ou très élevées pour des périodes
prolongées, utilisation en ville, ralentis prolongés), le kilométrage maximum est de 60 000 km et, indépendamment du kilométrage, la courroie doit être
remplacée tous les 4 ans.
188
ENTRETIEN DU VÉHICULE
