FIAT TIPO 5DOORS STATION WAGON 2020 Руководство по эксплуатации и техобслуживанию (in Russian)

Исполнение1.3 Multijet 95CV

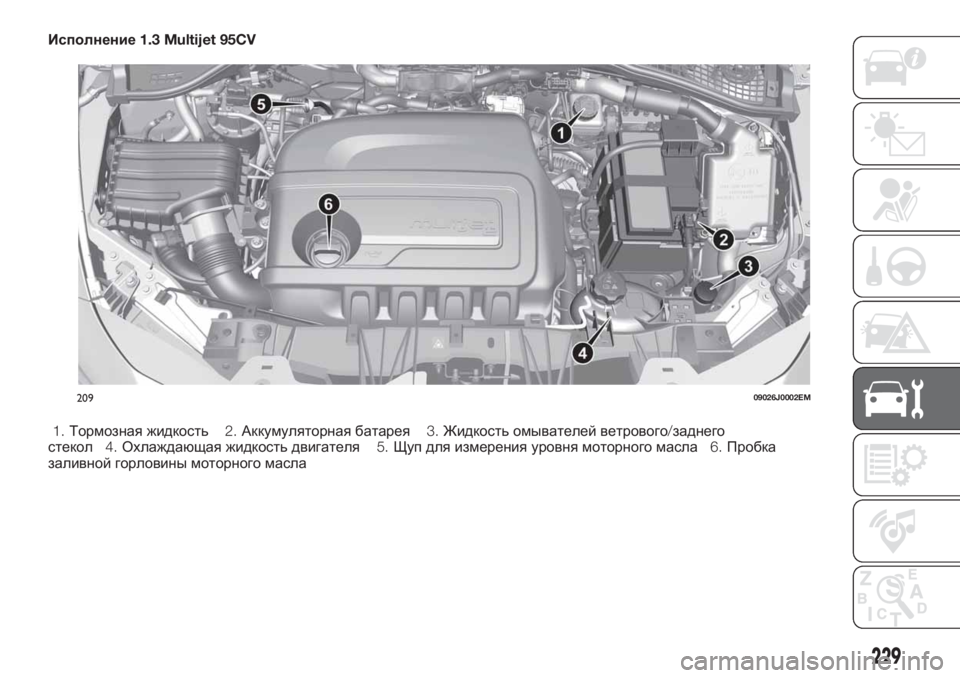

1.Тормозная жидкость2.Аккумуляторная батарея3.Жидкость омывателей ветрового/заднего
стекол4.Охлаждающая жидкость двигателя5.Щуп для измерения уровня моторного масла6.Пробка
заливной горловины моторного масла
20909026J0002EM
229

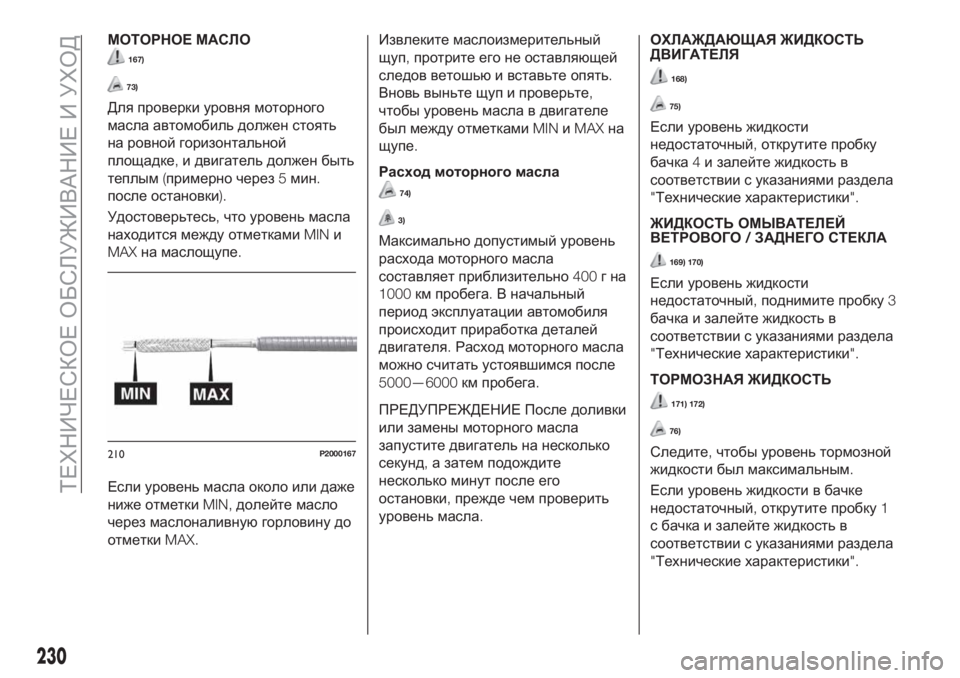

МОТОРНОЕ МАСЛО
167)
73)
Для проверки уровня моторного
масла автомобиль должен стоять
на ровной горизонтальной
площадке,и двигатель должен быть
теплым(примерно через5мин.
после остановки).
Удостоверьтесь,что уровень масла
находится между отметкамиMINи
MAXна маслощупе.
Если уровень масла около или даже
ниже отметкиMIN,долейте масло
через маслоналивнуюгорловину до
отметкиMAX.Извлеките маслоизмерительный
щуп,протрите его не оставляющей
следов ветошьюи вставьте опять.
Вновь выньте щуп и проверьте,
чтобы уровень масла в двигателе
был между отметкамиMINиMAXна
щупе.
Расход моторного масла
74)
3)
Максимально допустимый уровень
расхода моторного масла
составляет приблизительно400гна
1000км пробега.В начальный
период эксплуатации автомобиля
происходит приработка деталей
двигателя.Расход моторного масла
можно считать устоявшимся после
5000—6000км пробега.
ПРЕДУПРЕЖДЕНИЕ После доливки
или замены моторного масла
запустите двигатель на несколько
секунд,а затем подождите
несколько минут после его
остановки,прежде чем проверить
уровень масла.ОХЛАЖДАЮЩАЯ ЖИДКОСТЬ
ДВИГАТЕЛЯ
168)
75)
Если уровень жидкости
недостаточный,открутите пробку
бачка4и залейте жидкость в
соответствии с указаниями раздела
"Технические характеристики".
ЖИДКОСТЬ ОМЫВАТЕЛЕЙ
ВЕТРОВОГО/ЗАДНЕГО СТЕКЛА
169) 170)
Если уровень жидкости
недостаточный,поднимите пробку3
бачка и залейте жидкость в
соответствии с указаниями раздела
"Технические характеристики".
ТОРМОЗНАЯ ЖИДКОСТЬ
171) 172)
76)
Следите,чтобы уровень тормозной
жидкости был максимальным.
Если уровень жидкости в бачке
недостаточный,открутите пробку1
с бачка и залейте жидкость в
соответствии с указаниями раздела
"Технические характеристики".210P2000167
230
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И УХОД

ПРЕДУПРЕЖДЕНИЕ Тщательно
протрите пробку бачка и
поверхность вокруг него.При
открытии пробки будьте очень
внимательны,чтобы загрязнения не
попали в бачок.
Для долива всегда пользуйтесь
воронкой с фильтром,ячейки
которого меньше или равны0,12
мм.
ПРЕДУПРЕЖДЕНИЕ Тормозная
жидкость впитывает влажность,
поэтому,если автомобиль
эксплуатируется преимущественно
в зонах с повышенной степенью
влажности,замена тормозной
жидкости должна происходить
чаще,чем это указано в Графике
планового техобслуживания.
МАСЛО СИСТЕМЫ ПРИВОДА
АВТОМАТИЧЕСКОЙ КОРОБКИ
ПЕРЕДАЧ/КОРОБКИ ПЕРЕДАЧ С
С ДВОЙНЫМ СЦЕПЛЕНИЕМ
(где это предусмотрено)
4)
Для проверки уровня масла
системы привода коробки передач
обращайтесь исключительно в
сервисные центрыFiat.
АККУМУЛЯТОРНАЯ БАТАРЕЯ
173) 174) 175)
76)
5)
Аккумуляторная батарея не требует
долива электролита с
дистиллированной водой.
Необходимо периодически
проверять состояние
аккумуляторной батареи в
сервисном центреFiatдля
подтверждения ее эффективности.
Замена аккумуляторной батареи
При необходимости следует
заменить аккумуляторнуюбатарею
на оригинальнуюс такими же
техническими характеристиками.
Для ухода за батареей необходимо
руководствоваться указаниями
производителя.
РЕКОМЕНДАЦИИ ПО
ПРОДЛЕНИЮ СРОКА СЛУЖБЫ
АККУМУЛЯТОРНОЙ БАТАРЕИ
Рекомендации по продлению
срока службы аккумуляторной
батареи
Во избежание быстрой разрядки
батареи и для сохранения ее
работы в течение длительного
времени тщательно соблюдайте
следующие рекомендации:
оставляя автомобиль на
парковке,убедиться,что двери,
капот и багажник хорошо закрыты-
это означает,что в салоне не
останутся гореть плафоны
освещения;
всегда выключайте плафоны
внутреннего освещения;в любом
случае на автомобиле установлена
система автоматического
отключения внутреннего
освещения;
при выключенном двигателе не
оставляйте надолго включенными
различные устройства
(автомобильный приемник,
аварийные огни и т.д.);
перед выполнением какой-либо
операции на электрооборудовании
отсоедините кабель минусового
вывода аккумуляторной батареи.
231

Если после приобретения
автомобиля вы хотите установить
электрические устройства,
постоянно нуждающиеся в
электроснабжении(охранная
сигнализация и пр.)или влияющие
на показатели потребления
электроэнергии,обратитесь в
сервисный центрFiat,где
квалифицированный персонал
оценит их суммарное потребление
тока.
78)
ПРЕДУПРЕЖДЕНИЕ После
отсоединения аккумуляторной
батареи необходимо выполнить
инициализациюрулевого
механизма,на что указывает
включение контрольной лампы
на панели приборов(или
символ на дисплее).Для этого
достаточно повернуть рулевое
колесо с одной стороны в другую
или продолжить движение по
прямой на расстоянии сотни
метров.ПРЕДУПРЕЖДЕНИЕ Батарея,долго
остающаяся с зарядом ниже50%,
повреждается в результате
сульфатации и теряет способность
к запуску.Также при этом
повышается опасность замерзания
аккумулятора(может случиться уже
при температуре–10°C).В случае
продолжительного простоя см.
параграф"Длительный простой
автомобиля"в разделе"Запуск и
управление автомобилем".
ВНИМАНИЕ!
165)Ни в коем случае не курите при
работе с отсеком двигателя:
присутствие воспламеняющихся
газов и испарений чревато
возгоранием.
166)Соблюдайте меры
предосторожности при работе с
горячим двигателем:опасность
получения ожогов.Не подходите
слишком близко к охлаждающему
вентилятору радиатора:
электровентилятор может
запуститься самопроизвольно и
причинить травмы.Будьте
внимательны с шарфами,
галстуками и другими
неприлегающими предметами
одежды:ихможет затянуть между
движущимися деталями.167)Чтобы долить моторное масло,
дождитесь охлаждения двигателя,
прежде чем открыть пробку
маслоналивной горловины,
особенно в исполненияхс
алюминиевой пробкой(где она
предусмотрена).ВНИМАНИЕ:
опасность получения ожогов!
168)Система охлаждения находится
под давлением.В случае
необходимости замените пробку
бачка на такую же оригинальную,
иначе работа системы может быть
нарушена.Не снимайте пробку с
бачка при горячем двигателе:
существует опасность получения
ожогов.
169)Не управляйте автомобилем с
пустым бачком стеклоомывателя:
работа стеклоомывателя имеет
принципиальное значение для
улучшения видимости.
Повторяющиеся включения
системы без жидкости могут
привести к повреждению или
поломке некоторыхее компонентов.
170)Некоторые покупные добавки
для стеклоомывателя являются
горючими:в моторном отсеке
имеются горячие детали,при
соприкосновении с которыми
возможно возгорание.
171)Тормозная жидкость ядовита и
крайне агрессивна.В случае
попадания состава на кожу
немедленно вымойте пораженные
участки водой с нейтральным
моющим средством и промойте
большим количеством воды.В
случае попадания жидкости внутрь
немедленно обратитесь к врачу.
232
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И УХОД

172)Символна бачке обозначает
наличие синтетической тормозной
жидкости,отличая ее от тормозной
жидкости минерального типа.
Использование тормозной жидкости
минерального типа приводит к
необратимым повреждениям
специальныхрезиновыхпрокладок
в тормозной системе.
173)Аккумулятор содержит
ядовитый и едкий электролит.
Избегайте его попадания на кожу
или в глаза.Не подносите к
аккумулятору открытый огонь или
источники искр:опасность взрыва и
возгорания.
174)Работа батареи на слишком
низком уровне электролита
приводит к необратимым
повреждениям аккумулятора и
может вызвать его взрыв.
175)При работе с аккумулятором
или около него всегда защищайте
глаза специальными очками.ПРЕДУПРЕЖДЕНИЕ
72)Внимание:при доливке не
перепутайте различные типы
жидкости–они все несовместимы
друг с другом!Доливка
неправильной жидкости может
серьезно повредить автомобиль.
73)Уровень масла никогда не
должен превышать отметкуMAX.
74)Не доливайте масло,
характеристики которого
отличаются от уже имеющегося в
двигателе масла.
75)В системе охлаждения двигателя
используется защитный антифриз
PARAFLU
UP.Охлаждающая
жидкость должна доливаться того
же типа,что уже залитая в систему
охлаждения двигателя.Жидкость
PARAFLU
UPнельзя смешивать с
любой другой жидкостью.В
противном случае категорически
запрещается запускать двигатель.
Незамедлительно обратитесь в
сервисный центрFiat.
76)Не допускайте попадания
агрессивной тормозной жидкости на
лакокрасочное покрытие
автомобиля.В противном случае
немедленно смойте жидкость водой.77)Если автомобиль должен
длительное время стоять без
движения в особо холодных
погодныхусловиях,нужно снять
аккумуляторную батарею и
перенести ее в обогреваемое
помещение во избежание риска ее
замерзания.
78)Неправильное подключение
электрическихи электронных
приборов может привести к
серьезной неисправности
автомобиля.Если после
приобретения автомобиля вы хотите
установить дополнительное
оборудование(например,
противоугонную систему,
радиотелефон и проч.),обратитесь в
сервисный центрFiat,где вам
предложат наиболее подходящие
устройства и,если нужно,укажут на
необходимость установки
аккумуляторной батареи большей
емкости.
233

ПРЕДУПРЕЖДЕНИЕ
3)Отработанное моторное масло и
масляный фильтр содержат
опасные для окружающей среды
вещества.Для замены масла и
фильтров обращайтесь в сервисный
центрFiat.
4)Отработанное масло коробки
передач может содержать вредные
для окружающей среды вещества.
Для замены масла рекомендуется
обращаться в сервисный центрFiat.
5)Аккумуляторные батареи
содержат вещества,вредные для
окружающей среды.Для замены
аккумуляторной батареи обратитесь
в сервисный центрFiat.
ЗАРЯДКА
АККУМУЛЯТОРНОЙ
БАТАРЕИ
ПРЕДУПРЕЖДЕНИЯ
ПРЕДУПРЕЖДЕНИЕ Описание
процедуры зарядки аккумуляторной
батареи приводится только в
качестве справочной информации.
Для выполнения данной операции
обращайтесь на станцию
техобслуживания.
ПРЕДУПРЕЖДЕНИЕ Прежде чем
отсоединить электропитание от
аккумуляторной батареи,
подождите не менее1минуты
после установки ключа зажигания в
положениеSTOPи после закрытия
двери со стороны водителя.При
повторном подключении
электропитания к аккумуляторной
батарее убедитесь,что ключ
зажигания установлен в положение
STOPи что дверь со стороны
водителя закрыта.
ПРЕДУПРЕЖДЕНИЕ Зарядка
должна проводиться медленно при
низкой силе зарядного тока в
течение24часов.Зарядка в
течение слишком
продолжительного времени может
повредить аккумулятор.ПРЕДУПРЕЖДЕНИЕ Необходимо,
чтобы электрические провода были
должным образом снова соединены
с аккумулятором(положительный
провод(+)с положительной
клеммой и отрицательный провод
(–)с отрицательной клеммой).
Клеммы аккумуляторной батареи
обозначены символами
(положительная клемма(+)и
отрицательная клемма(–)),которые
указаны на крышке аккумуляторной
батареи.Кроме того,зажимы
проводов не должны иметь следов
коррозии и должны быть прочно
соединены с клеммами
аккумулятора.При использовании
быстрого зарядного устройства с
батареей,установленной на
автомобиле,перед подключением
зарядного устройства отсоедините
оба провода аккумулятора
автомобиля.Не используйте
быстрое зарядное устройство для
подачи пускового напряжения.
234
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И УХОД

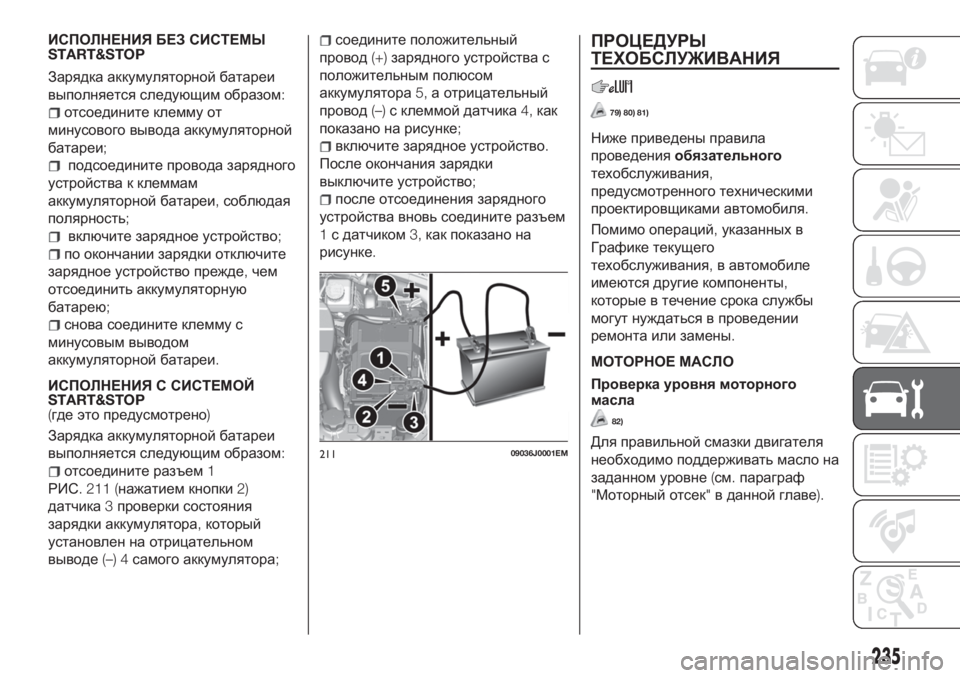

ИСПОЛНЕНИЯ БЕЗ СИСТЕМЫ
START&STOP
Зарядка аккумуляторной батареи
выполняется следующим образом:
отсоедините клемму от
минусового вывода аккумуляторной
батареи;
подсоедините провода зарядного
устройства к клеммам
аккумуляторной батареи,соблюдая
полярность;
включите зарядное устройство;
по окончании зарядки отключите
зарядное устройство прежде,чем
отсоединить аккумуляторную
батарею;
снова соедините клемму с
минусовым выводом
аккумуляторной батареи.
ИСПОЛНЕНИЯ С СИСТЕМОЙ
START&STOP
(где это предусмотрено)
Зарядка аккумуляторной батареи
выполняется следующим образом:
отсоедините разъем1
РИС. 211 (нажатием кнопки2)
датчика3проверки состояния
зарядки аккумулятора,который
установлен на отрицательном
выводе(–) 4самого аккумулятора;
соедините положительный
провод(+)зарядного устройства с
положительным полюсом
аккумулятора5,а отрицательный
провод(–)с клеммой датчика4,как
показано на рисунке;
включите зарядное устройство.
После окончания зарядки
выключите устройство;
после отсоединения зарядного
устройства вновь соедините разъем
1с датчиком3,как показано на
рисунке.
ПРОЦЕДУРЫ
ТЕХОБСЛУЖИВАНИЯ
79) 80) 81)
Ниже приведены правила
проведенияобязательного
техобслуживания,
предусмотренного техническими
проектировщиками автомобиля.
Помимо операций,указанных в
Графике текущего
техобслуживания,в автомобиле
имеются другие компоненты,
которые в течение срока службы
могут нуждаться в проведении
ремонта или замены.
МОТОРНОЕ МАСЛО
Проверка уровня моторного
масла
82)
Для правильной смазки двигателя
необходимо поддерживать масло на
заданном уровне(см.параграф
"Моторный отсек"в данной главе).21109036J0001EM
235

МАСЛЯНЫЙ ФИЛЬТР ДВИГАТЕЛЯ
Замена масляного фильтра
двигателя
Масляный фильтр двигателя
следует менять при каждой замене
моторного масла.
Для замены фильтра
рекомендуется использовать
оригинальнуюзапчасть,специально
разработаннуюдля вашего
автомобиля.
ВОЗДУШНЫЙ ФИЛЬТР
176)
Замена воздушного фильтра
См.указания Графика планового
техобслуживания для определения
правильных интервалов проведения
техобслуживания.
Для замены фильтра рекомендуется
использовать оригинальнуюзапчасть,
специально разработаннуюдля
вашего автомобиля.
ТЕХОБСЛУЖИВАНИЕ СИСТЕМЫ
КОНДИЦИОНИРОВАНИЯ
83) 84)
Для наиболее оптимальной работы
система кондиционирования
воздуха должна подвергаться
проверкам и техобслуживаниюв
сервисных центрахFiatв начале
летнего периода.
СТЕКЛООЧИСТИТЕЛИ
ВЕТРОВОГО/ЗАДНЕГО СТЕКЛА
177)
Периодически очищайте ветровое и
заднее стекло и резиновый
профиль щеток стеклоочистителя
ветрового и заднего стекла губкой
или мягкой тряпкой,смоченной
неабразивным моющим составом.
Это нужно для удаления с
поверхности соли и грязи,
скопившихся за время поездки.
Длительная работа
стеклоочистителей по сухой
поверхности стекла может
повредить щетки и поцарапать сами
стекла.Для удаления загрязнений с
сухого стекла всегда включайте
стеклоомыватель переднего/
заднего стекла.
При температуре окружающей
среды,опускающейся ниже нуля
градусов,прежде чем включить
стеклоочиститель ветрового или
заднего стекла,убедитесь в том,
что движение по стеклу резиновых
элементов не затруднено.При
необходимости разморозьте щетку
с помощью
противообледенительной жидкости.
Не используйте стеклоочиститель
для удаления со стекла изморози
или льда.Следите,чтобы на резиновую
полосу щеток не попадали
нефтепродукты,типа моторного
масла,бензина и проч.
ПРЕДУПРЕЖДЕНИЕ
Предусмотренный срок службы
щеток стеклоочистителя ветрового
или заднего стекла меняется в
зависимости от частоты их
использования;тем не менее,
рекомендуется менять щетки
примерно раз в год.В случае
износа щеток слышен шум и видны
следы на стекле или разводы воды.
В таком случае очистите щетку
стеклоочистителя ветрового или
заднего стекла и замените ее при
необходимости.
ПРЕДУПРЕЖДЕНИЕ Движение с
изношенными щетками
стеклоочистителей ветрового и
заднего стекол опасно,поскольку
из-за этого снижается видимость в
плохуюпогоду.
Поднятие щеток
стеклоочистителя(функция
"Service position")
Функция"Service position"позволяет
водителюс большим удобством
менять щетки стеклоочистителей,а
также защищает их от снега.
236
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И УХОД

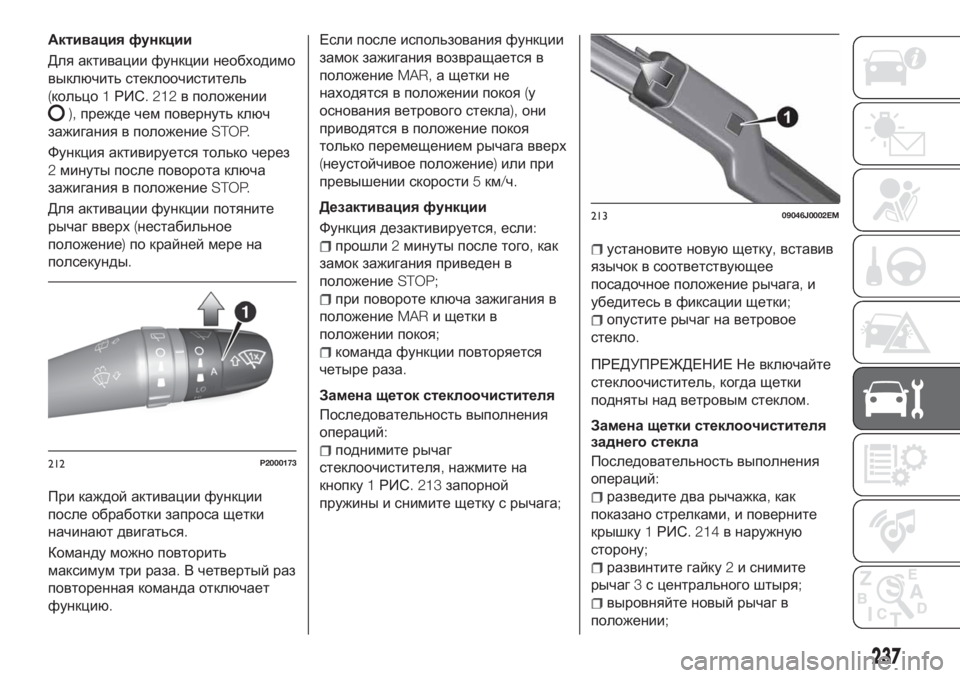

Активация функции
Для активации функции необходимо
выключить стеклоочиститель
(кольцо1РИС. 212в положении
),прежде чем повернуть ключ
зажигания в положениеSTOP.
Функция активируется только через
2минуты после поворота ключа
зажигания в положениеSTOP.
Для активации функции потяните
рычаг вверх(нестабильное
положение)по крайней мере на
полсекунды.
При каждой активации функции
после обработки запроса щетки
начинают двигаться.
Команду можно повторить
максимум три раза.В четвертый раз
повторенная команда отключает
функцию.Если после использования функции
замок зажигания возвращается в
положениеMAR,а щетки не
находятся в положении покоя(у
основания ветрового стекла),они
приводятся в положение покоя
только перемещением рычага вверх
(неустойчивое положение)или при
превышении скорости5км/ч.
Дезактивация функции
Функция дезактивируется,если:
прошли2минуты после того,как
замок зажигания приведен в
положениеSTOP;
при повороте ключа зажигания в
положениеMARи щетки в
положении покоя;
команда функции повторяется
четыре раза.
Замена щеток стеклоочистителя
Последовательность выполнения
операций:
поднимите рычаг
стеклоочистителя,нажмите на
кнопку1РИС. 213запорной
пружины и снимите щетку с рычага;
установите новующетку,вставив
язычок в соответствующее
посадочное положение рычага,и
убедитесь в фиксации щетки;
опустите рычаг на ветровое
стекло.
ПРЕДУПРЕЖДЕНИЕ Не включайте
стеклоочиститель,когда щетки
подняты над ветровым стеклом.
Замена щетки стеклоочистителя
заднего стекла
Последовательность выполнения
операций:
разведите два рычажка,как
показано стрелками,и поверните
крышку1РИС. 214в наружную
сторону;
развинтите гайку2и снимите
рычаг3с центрального штыря;
выровняйте новый рычаг в
положении;
212P2000173
21309046J0002EM
237

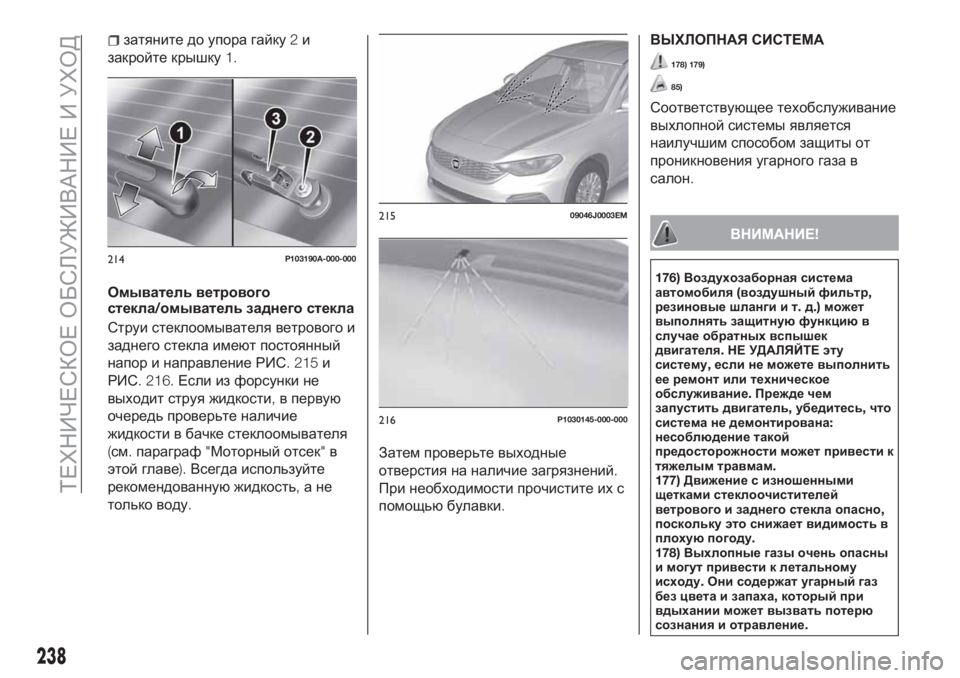

затяните до упора гайку2и
закройте крышку1.
Омыватель ветрового
стекла/омыватель заднего стекла
Струи стеклоомывателя ветрового и
заднего стекла имеют постоянный
напор и направление РИС. 215и
РИС. 216.Если из форсунки не
выходит струя жидкости,в первую
очередь проверьте наличие
жидкости в бачке стеклоомывателя
(см.параграф"Моторный отсек"в
этой главе).Всегда используйте
рекомендованнуюжидкость,ане
только воду.Затем проверьте выходные
отверстия на наличие загрязнений.
При необходимости прочистите их с
помощьюбулавки.ВЫХЛОПНАЯ СИСТЕМА
178) 179)
85)
Соответствующее техобслуживание
выхлопной системы является
наилучшим способом защиты от
проникновения угарного газа в
салон.
ВНИМАНИЕ!
176)Воздухозаборная система
автомобиля(воздушный фильтр,
резиновые шланги и т.д.)может
выполнять защитную функцию в
случае обратныхвспышек
двигателя.НЕ УДАЛЯЙТЕ эту
систему,если не можете выполнить
ее ремонт или техническое
обслуживание.Прежде чем
запустить двигатель,убедитесь,что
система не демонтирована:
несоблюдение такой
предосторожности может привести к
тяжелым травмам.
177)Движение с изношенными
щетками стеклоочистителей
ветрового и заднего стекла опасно,
поскольку это снижает видимость в
плохую погоду.
178)Выхлопные газы очень опасны
и могут привести к летальному
исходу.Они содержат угарный газ
без цвета и запаха,который при
вдыхании может вызвать потерю
сознания и отравление.
214P103190A-000-000
21509046J0003EM
216P1030145-000-000
238
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И УХОД
