Hyundai Accent 2006 Manuale del proprietario (in Italian)

8- 2 INFORMAZIONI GENERALI
I010B01A-GTT
Numero del motore
I010A02A-GTT NUMERO DI TELAIO (VIN) Il numero di telaio (VIN) è il numero usato per l'immatricolazione del veicolo, e serve per tutte le questionilegali relative al titolo di proprietà, ecc. Esso è riportato sulla targhetta di identificazione fissata alla lamieraparafiamma del vano motore. Il numero del motore è stampato sul
blocco motore, come da figura.
Per motori a Benzina (1,3/1,5L)
Per motori a Diesel
Per motori a Benzina (1,6L)
I010A01A I010B01A
F040A02TB-1 I010B03A

INFORMAZIONI GENERALI 8- 3
ZI020A3-HT
PRESSIONE DEI PNEUMATICI
RicordateVi di controllare mensilmente la pressione dei pneumatici della Vostra vettura.
I020A01A-ATT
INFORMAZIONI SUI PNEUMATICI
I pneumatici con cui è equipaggiata la vostra nuova Hyundai sono stati sceltiper darvi le migliori prestazioni in condizioni di guida normale. o Una pressione non corretta provoca
il consumo irregolare dei pneumatici.
o Una pressione superiore a quella normale riduce la tenuta di strada.
!
Dimensioni
Pneumatici Pressione pneumatici, kPa (PSI)
175/70R13 185/60R14 185/55R15 Posteriore
207(30) 207(30) Anteriore
230(33)230(33)
Fino a 2 persone
Fino al carico
massimo ammesso
Posteriore
230(33)230(33)
Anteriore
207(30)220(32)
Motore
Benzina Diesel
ATTENZIONE:
o RicordateVi di controllare la pressione dei pneumatici quando questi sono freddi; in caso contrario, si otterrà una pressione maggiore.
o Quando effettuate il controllo
della pressione dei pneumatici,ricordateVi di controllare anche quella della ruota di soccorso. I040A02A-GTT
PNEUMATICI ANTINEVE
Se dotate la Vostra vettura di gomme
antineve, verificate che siano dellastessa misura omologata e che abbiano lo stesso indice di caricodelle gomme normali.
Gli pneumatici da neve debbono
essere gonfiati a 28 kPa (4 psi) in piùrispetto alla pressione consigliata pergli pneumatici standard (vedere l'apposita etichetta posta nel vano portaoggetti), oppure alla pressionemassima riportata sul fianco dello pneumatico, quale dei due valori sia più basso. Se la Vostra vettura èdotata di pneumatici antineve, non guidate ad una velocità superiore ai 120 km/h.
I030A01A

8- 4 INFORMAZIONI GENERALI
HA1409
I060A01A-GTT
ROTAZIONE DEI PNEUMATICI
Effettuate ogni 10.000 km la rotazione dei pneumatici per limitarne il logorio.Se notate un consumo irregolare dei pneumatici, rivolgeteVi al Vostro Concessionario Hyundai. Dopo ogni rotazione, controllate la pressione dei pneumatici e la coppia di serraggio dei dadi.
I010A031TB-GTT
CATENE ANTINEVE
Le catene devono essere installate sulle ruote anteriori. Verificate che siano della misura esatta. Se avete montato le catene sulle ruote dellaVostra vettura, evitate di guidare su strade prive di neve o ghiaccio. SI070A1-FT
EQUILIBRATURA PNEUMATICI
I pneumatici della Vostra Hyundai
sono stati equilibrati prima dellaconsegna. È comunque consigliabile equilibrare le ruote periodicamente.
AVVERTENZA:
o Se si guida su strade innevate o ghiacciate, mantenere unavelocità inferiore a 30 km/h.
o Utilizzare catene SAE classe "S"
oppure catene di filo metallico eplastica.
o Non usare le catene con pneuamtici 185/55 R15 , perevitare di danneggiare la carrozzeria.
o Se le catene sono rumorose perché vengono a contatto con la scocca, serrarle nuovamente.
o Serrare nuovamente le catene, per evitare danni alla carrozzeria,
dopo aver guidato per 0,5 ~ 1 kmdopo l'installazione.
!
AVVERTENZA:
Evitate di usare contempora- neamente pneumatici radiali e convenzionali.
Ruota di scorta SI080A1-FT
INDICATORI DI USURA DEI PNEUMATICI
I pneumatici della Vostra Hyundai
sono dotati di indicatori di usura. Quando compaiono, occorre sostituirele gomme al più presto.!

INFORMAZIONI GENERALI 8- 5
I100A01A
HGK248
I090A01S-GTT

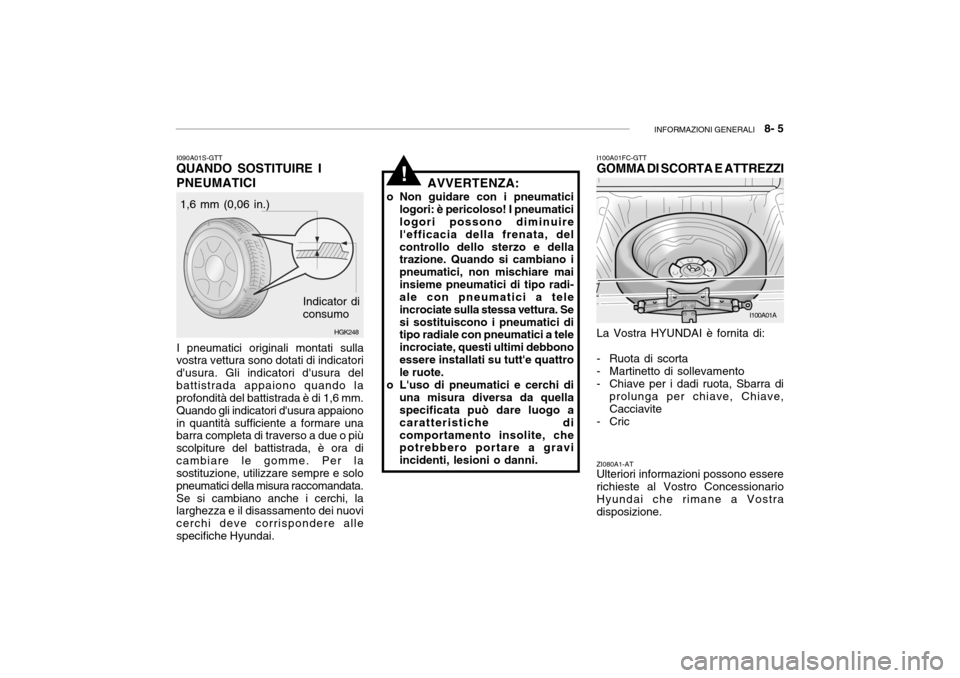

QUANDO SOSTITUIRE I PNEUMATICI
I pneumatici originali montati sulla
vostra vettura sono dotati di indicatori d'usura. Gli indicatori d'usura delbattistrada appaiono quando la profondità del battistrada è di 1,6 mm. Quando gli indicatori d'usura appaionoin quantità sufficiente a formare una barra completa di traverso a due o più scolpiture del battistrada, è ora dicambiare le gomme. Per la sostituzione, utilizzare sempre e solo pneumatici della misura raccomandata.Se si cambiano anche i cerchi, la larghezza e il disassamento dei nuovi cerchi deve corrispondere allespecifiche Hyundai. Indicator diconsumo
1,6 mm (0,06 in.)
!AVVERTENZA:
o Non guidare con i pneumatici logori: è pericoloso! I pneumatici logori possono diminuire l'efficacia della frenata, delcontrollo dello sterzo e della trazione. Quando si cambiano i pneumatici, non mischiare maiinsieme pneumatici di tipo radi- ale con pneumatici a tele incrociate sulla stessa vettura. Sesi sostituiscono i pneumatici di tipo radiale con pneumatici a tele incrociate, questi ultimi debbonoessere installati su tutt'e quattro le ruote.
o L'uso di pneumatici e cerchi di una misura diversa da quellaspecificata può dare luogo a caratteristiche dicomportamento insolite, che potrebbero portare a gravi incidenti, lesioni o danni. I100A01FC-GTT GOMMA DI SCORTA E ATTREZZI ZI080A1-AT Ulteriori informazioni possono essere richieste al Vostro Concessionario Hyundai che rimane a Vostradisposizione.
La Vostra HYUNDAI è fornita di:
- Ruota di scorta
- Martinetto di sollevamento
- Chiave per i dadi ruota, Sbarra di
prolunga per chiave, Chiave,Cacciavite
- Cric

9. CARATTERISTICHE TECNICHE
Misurazione..................................................................................... 9-2
Motore ............................................................................................. 9-3
Tabella di lubrificazione ................................................................. 9-4
9

9- 2 CARATTERISTICHE TECNICHE
J010A01A-GTT
MISURAZIONE
VOCE Lunghezza complessiva Larghezza complessiva Altezza complessiva(veic.scarico) Interasse ruote Carreggiata
Tipo Tipo freni ant. Tipo freni post.Freno di stazionamento
mm
J050A01FC-GTT
FRENI J040A03A-GTT
IMPIANTO ELETTRICO J030A02A-GTT
PNEUMATICI
Circuito idraulico sdoppiato con sevofreno Dischi ventilati Tamburo Azionato da un cavo, sulle ruote posteriori
Ant. Post.
185/60 R14 185/55 R15 Dimensioni standard
Standard Opzionali Ruota di soccorso
J020A01A-GTT
SERVOSTERZO
J060A01A-GTT
SISTEMA D'ALIMENTAZIONE
Tipo Gioco ruoteCorsa cremagliera Tipo di pompa olioPignone e cremagliera 0 ~ 30 mm
134 mm
Tipo a palette
Imp.gal 9,9
Capacità serbatoio del carburante
Liter
45
4 Porte
4260 1680 13952440 1435 14253/5 Porte 4215
BENZINAMF45AH
90A (13,5V) 0,7 KW 0,9 KW
Descrizione Batteria Altematore StarterDIESEL
CMF60AH
90A(12V) 1,7 KW
-
Combio man. Combio auto.

CARATTERISTICHE TECNICHE 9- 3
BENZINA
1-3-4-2
BKR5ES-11 RC10YC4
1,0 ~ 1,1 mm (0,039 ~ 0,043 in.)
1,3 MPI
71,5 x 83,5 1.341
800 ± 100
BTDC 10°±5° 1,6 MPI
76,5 x 87 1.599
1,5 MPI
75,5 x 83,5 1.495
Tipo di motore Diametro e corsa (mm) Cilindrata (cc) Ordine di accemsione /Ordine d'iniezioneCandele Distanza tra gli elettrodi (mm) Minimo giri motore (RPM) Messa in fase accensione /Sincronizzazione dell'iniezione NGKCHAMPIONDIESEL
1,5 CRDi
3 cilindri in linea SOHC
83 x 921.493
1-3-2 - - -
Controllo automatico
VOCE
4 cilindri in linea SOHC 4 cilindri in linea DOHC
J070A03A-GTT
MOTORE

9- 4 CARATTERISTICHE TECNICHE
J080A09A-GTT
TABELLA DI LUBRIFICAZIONE
Voce
Olio motore (Benzina)
Olio motore (Diesel) Consumo dell'olio motore
Cambio Servosterzo Liquido freniRefrigerantemotore Standard di riferimento per olio e grasso
API SG O SAE 20W-40, 20W-50 (SOPRA -10°C)
SUPERIORE SAE 15W-40, 15W-50 (SOPRA -15°C)
SAE 10W-30 (-25°C ~ 40°C)SAE 10W-40, 10W-50 (SOPRA -25°C)SAE 5W-20 (SOTTO -10°C) *1, *2SAE 5W-30 (SOTTO 10°C) *1SAE 5W-40 (SOTTO 20°C) *1
API CF-4 O SAE 30 (0°C ~ 40°C)
SUPERIORE, SAE 20W-40 (SOPRA -10°C)
ACEA B4 O SAE 15W-40 (SOPRA -15°C)
SUPERIORE SAE 10W-30 (-20°C ~ 40°C)
SAE 5W-30 (-25°C ~ 10°C)SAE 0W-30 (SOTTO 10°C)*1, *2
*1. Limitato a condizioni di guida e zona di vendita *2. Sconsigliato per uso veicolo ad alta velocità continuata Condizione di guida normale Condizione di guida particolarmente gravose
HYUNDAI GENUINE PARTS MTF 75W/85 (API GL-4) DIAMOND ATF SP-III, SK ATF SP-III
PSF-3 DOT 3, DOT 4 o equivalente A base di glicole etilenico per radiator in alluminio
Q'ty (liter)
Scarico e riempimento (con filtro olio) ; 3,3 (2,9 Imp.qts)
Scarico e riempimento (con filtro olio) ; 4,8 (4,2 Imp.qts)
MAX. 1L/ 1500 km MAX. 1L/ 1000 km2,15 (1,86 Imp.qts)6,1 (5,3 Imp.qts) (Solo motore benzina)Secondo necessitàSecondo necessità1,3/1,5L : 5,4, 1,6L : 5,88, Diesel : 5,3 1,3/1,5L : 5,92, 1,6L : 5,48
Cambio man. Cambio auto.
Manuale Automatico

10.INDICE ANALITICO
10

10- 2 INDICE ANALITICO
A ACCENDISIGARI .................................................. 1-63
ACCESSO AL SEDILE P OSTERIORE ............... 1-16
AIRBAG LATERALE ............................................. 1-43
ALZACRISTALLI ELETTRICI ............................... 1-12
ANTENNA .............................................................. 1-92
ARIA CONDIZIONATA ........................................... 6-20
AVVIAMENTO DEL MOTORE ................................ 2-5
AVVISATORE ACUSTICO ..................................... 1-77
B BLOCCAGGIO DELLE PORTE POSTERIORI ....... 1-8
C CAMBIO AUTOMATICO ......................................... 2-9 CAMBIO DEL FI LTRO ARIA ................................. 6-21
CAMBIO DEL FILTRO DELL'ARIA ........................ 6-15
CAMBIO MANUALE ................................................ 2-6
CAPPELLIERA ....................................................... 1-76
CASSETTO PORTAOGGETTI ...............................1-70
CARATTERISTICHE TECNICHE ............................ 9-1
CATENE ANTINEVE ............................................... 8-4
CHIUSURA CENTRALIZZATA ................................ 1-8
CHIUSURA DALL'ESTERNO ................................... 1-7
CHIUSURA DALL'INTERNO .................................... 1-7
CHIUSURA DELLE PORTE .................................... 1-6
CINTURE DI SICUREZZA .....................................1-20
CINTURA DI SICUREZZA CON
PRETENSIONATORE ....... ...................................1-30
CODICE DI RIFERIMENTO DELLE CHIAVI .......... 1-4COMANDO VENTILATORE
...................................1-79
COME AFFRONTARE LE CURVE ........................2-15
COME PREVENIRE LA CORROSIONE ................. 4-2 CONSIGLI CIRCA L'USO DELLE CINTURE DI SICUREZZA .................................................... 1-18
CONSIGLI PER UNA BUONA AZIONE FRENANTE .......................................................... 2-12
CONTACHILOMETRI .............................................. 1-54
CONTACHILOMETRI PARZIALE ...........................1-55
CONTAGIRI ............................................................ 1-54
CONTROLLI DEL RISCALDAMENTO / RAFFREDDAMENTO ........................................... 1-78
CONTROLLI GENERALI DA EFFETTUARSI OGNI GIORNO ...................................................... 6-5
CONTROLLO CINGHIE TRASMISSIONE .............6-23
CONTROLLO CORSA LIBERA DEL PEDALE FRENO ......................................... 6-22
CONTROLLO CORSA LIBERA DEL PEDALE FRIZIONE ..................................... 6-22
CONTROLLO DEI FRENI ...................................... 6-18
CONTROLLO DEI FUSIBILI PRINCIPALI .............6-24
CONTROLLO DEL GIOCO DELLO STERZO ........ 6-22
CONTROLLO DEL LIQUIDO FR IZIONE ................6-19
CONTROLLO DELL'OLIO DEL CAMBIO
AUTOMATICO ...................................................... 6-16
CONTROLLO DELL'OLIO DEL CAMBIO MANUALE ............................................................ 6-16
CONTROLLO D ELLA BATTERIA .......................... 6-25
