6SELBSTHILFE
32
Nebelscheinwerfer (Falls vorhanden)
HINWEIS: Die Glühlampen der Nebelscheinwerfer sollten von einer autorisierten Hyundai-Werkstatt gewechselt werden.
!WARNUNG:
o Beim Ausbauen/Auswechseln der Halogenscheinwerfer immer das Metallgehäuse und nicht das Glas anfassen.
o Die Halogen-Glühlampe des
Scheinwerfers enthält unter Druckstehendes Gas, und bei Stoß kann die Halogen-Glühlampezerplatzen, und es können Teile in die Luft geschleudert werden. Beim Auswechseln die Halogen-Glühlampe gegen Abrieb oder Kratzer und während der Beleuchtung gegen Flüssigkeitenschützen. Die Glühlampe nur beim Einsetzen in einen Scheinwerfer einschalten. Einenbeschädigten oder gesprungenen Scheinwerfer auswechseln. Die defekte Halogen-Glühlampesorgfältig beseitigen.
OMC055023
Vordere Blinkerleuchte
1. Die Motorhaube öffnen und den negativen Batteriepol (-) abklemmen.
2. Das Netzkabel von der Glühlampe abziehen.
3. Die Glühlampe durch Drehen
entgegen dem Uhrzeigersinn herausnehmen.
4. Eine neue Glühlampe einsetzen.
10.Die alte Glühlampe unter
Verwendung der Schutzkappe unddes Kartons entsorgen.
11. Die Scheinwerfer-Höheneinstellung
kontrollieren.

6
SELBSTHILFE
33
OMC055024
OMC055025OMC055026

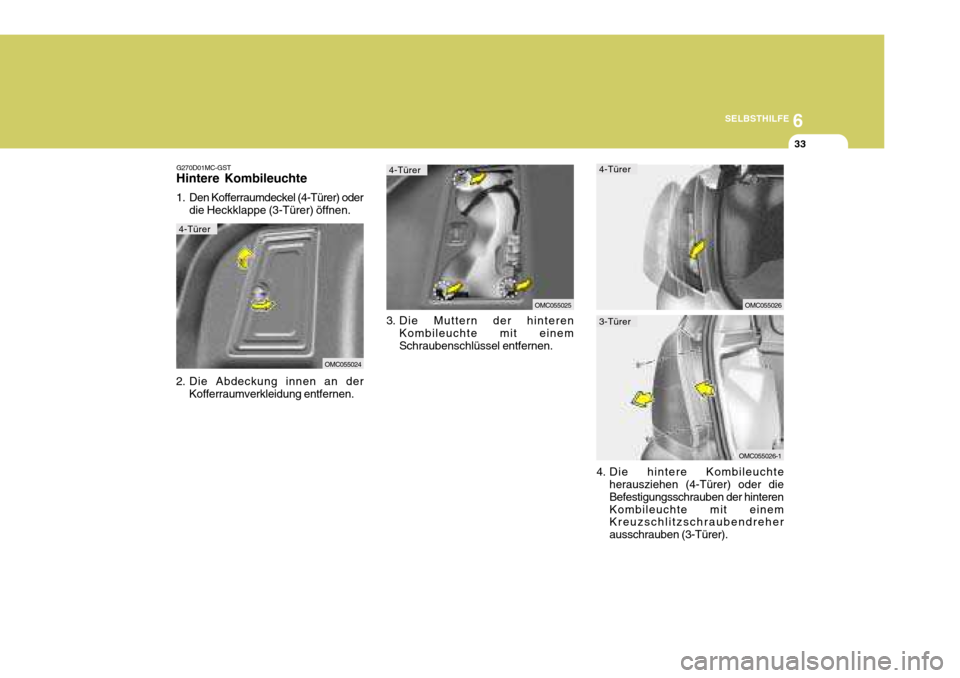

G270D01MC-GST Hintere Kombileuchte
1. Den Kofferraumdeckel (4-Türer) oder die Heckklappe (3-Türer) öffnen.
2. Die Abdeckung innen an der Kofferraumverkleidung entfernen.
4-Türer
4-Türer
3. Die Muttern der hinteren Kombileuchte mit einem Schraubenschlüssel entfernen.
OMC055026-1
4-Türer
3-Türer
4. Die hintere Kombileuchte herausziehen (4-Türer) oder die Befestigungsschrauben der hinterenKombileuchte mit einem Kreuzschlitzschraubendreher ausschrauben (3-Türer).

6SELBSTHILFE
34
OMC055027
OMC055028
HTB284

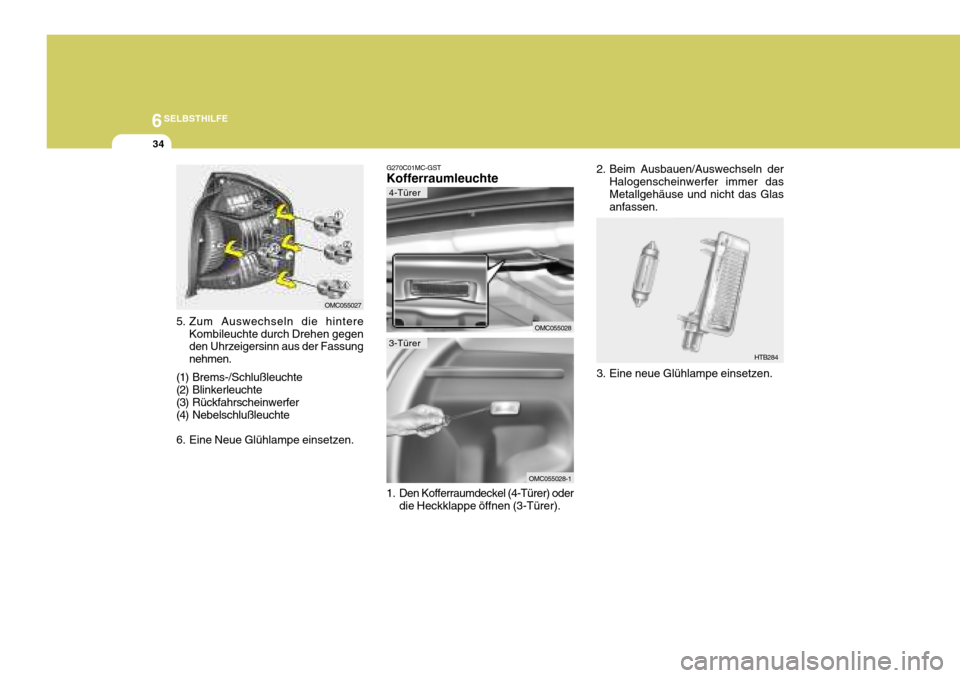

5. Zum Auswechseln die hintere
Kombileuchte durch Drehen gegen den Uhrzeigersinn aus der Fassung nehmen.
(1) Brems-/Schlußleuchte
(2) Blinkerleuchte
(3) Rückfahrscheinwerfer
(4) Nebelschlußleuchte
6. Eine Neue Glühlampe einsetzen. G270C01MC-GST
Kofferraumleuchte
1. Den Kofferraumdeckel (4-Türer) oder die Heckklappe öffnen (3-Türer).
4-Türer
OMC055028-1
3-Türer
3. Eine neue Glühlampe einsetzen.
2. Beim Ausbauen/Auswechseln der
Halogenscheinwerfer immer das Metallgehäuse und nicht das Glas anfassen.

6
SELBSTHILFE
35

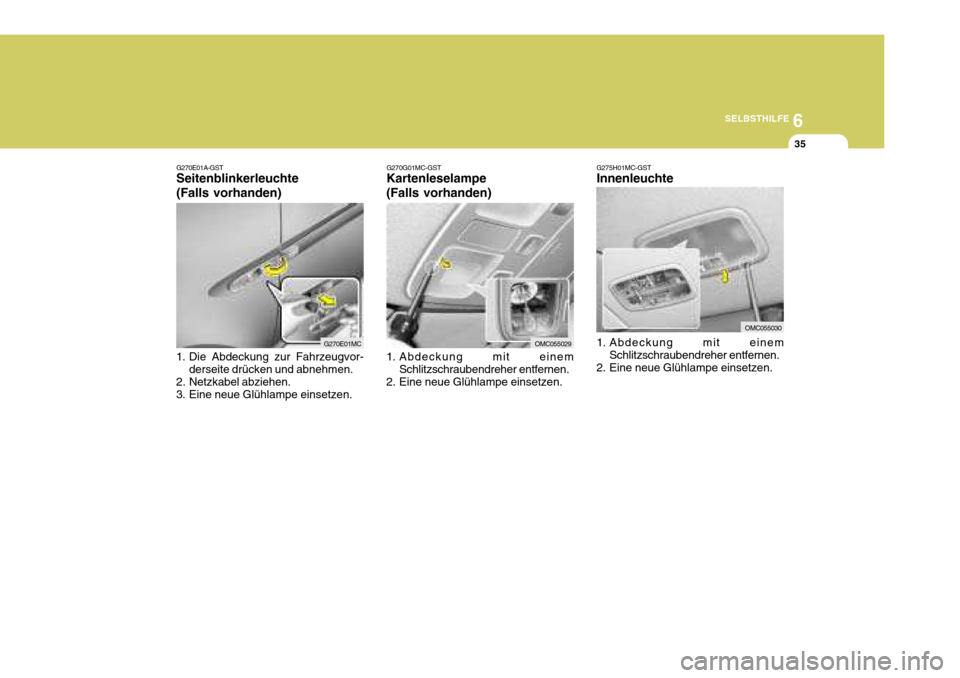

G270E01A-GST Seitenblinkerleuchte (Falls vorhanden)
1. Die Abdeckung zur Fahrzeugvor- derseite drücken und abnehmen.
2. Netzkabel abziehen.
3. Eine neue Glühlampe einsetzen.
G270E01MC G270G01MC-GST
Kartenleselampe (Falls vorhanden)
1. Abdeckung mit einem
Schlitzschraubendreher entfernen.
2. Eine neue Glühlampe einsetzen. G275H01MC-GST Innenleuchte
1. Abdeckung mit einem
Schlitzschraubendreher entfernen.
2. Eine neue Glühlampe einsetzen.OMC055029
OMC055030

6SELBSTHILFE
36
OMC055031

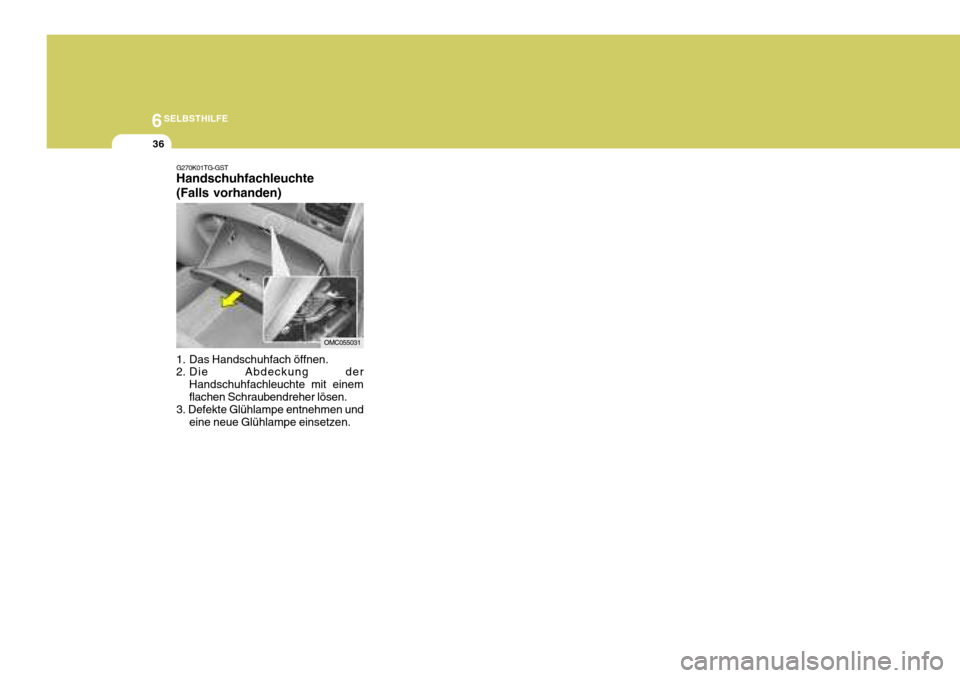

G270K01TG-GST Handschuhfachleuchte (Falls vorhanden)
1. Das Handschuhfach öffnen.
2. Die Abdeckung der
Handschuhfachleuchte mit einem flachen Schraubendreher lösen.
3. Defekte Glühlampe entnehmen und
eine neue Glühlampe einsetzen.

6
SELBSTHILFE
37

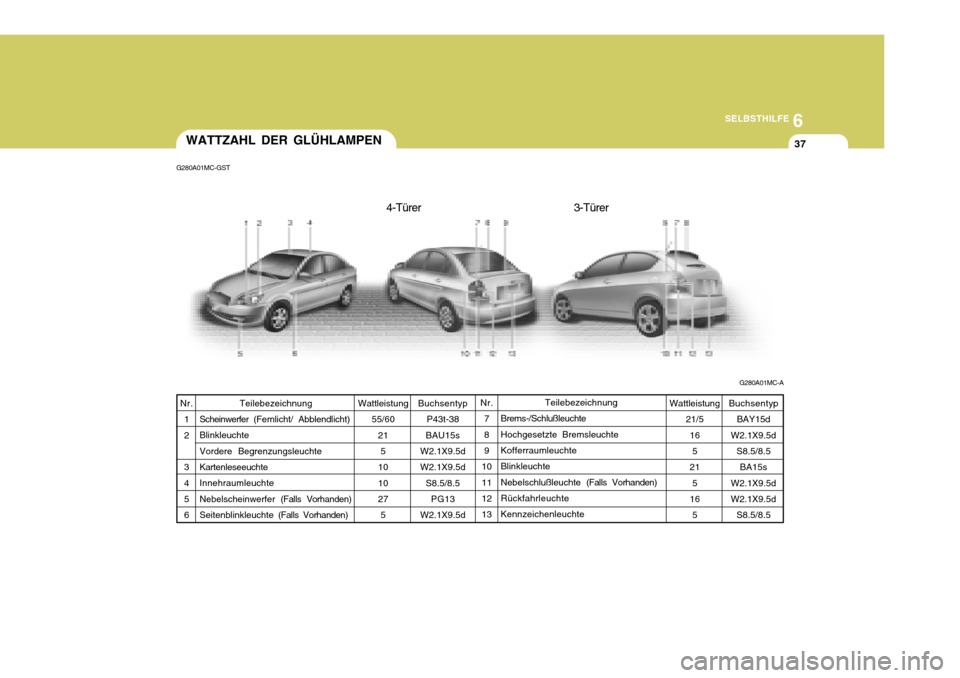

G280A01MC-AWATTZAHL DER GLÃœHLAMPEN
G280A01MC-GST
BuchsentypP43t-38
BAU15s
W2.1X9.5d W2.1X9.5d
S8.5/8.5PG13
W2.1X9.5d Teilebezeichnung
Brems-/SchlußleuchteHochgesetzte BremsleuchteKofferraumleuchte Blinkleuchte Nebelschlußleuchte (Falls Vorhanden)
Rückfahrleuchte Kennzeichenleuchte
Teilebezeichnung
Scheinwerfer (Fernlicht/ Abblendlicht)
Blinkleuchte Vordere BegrenzungsleuchteKartenleseeuchte Innehraumleuchte Nebelscheinwerfer (Falls Vorhanden)
Seitenblinkleuchte (Falls Vorhanden)
Nr.
12 3 4 5 6 Nr.
789
101112 13
Wattleistung
55/60
215
10 10 27 5
Wattleistung
21/5165
21 5
16
5 Buchsentyp
BAY15d
W2.1X9.5d S8.5/8.5
BA15s
W2.1X9.5d W2.1X9.5d
S8.5/8.5
4-Türer 3-Türer

6SELBSTHILFE
38

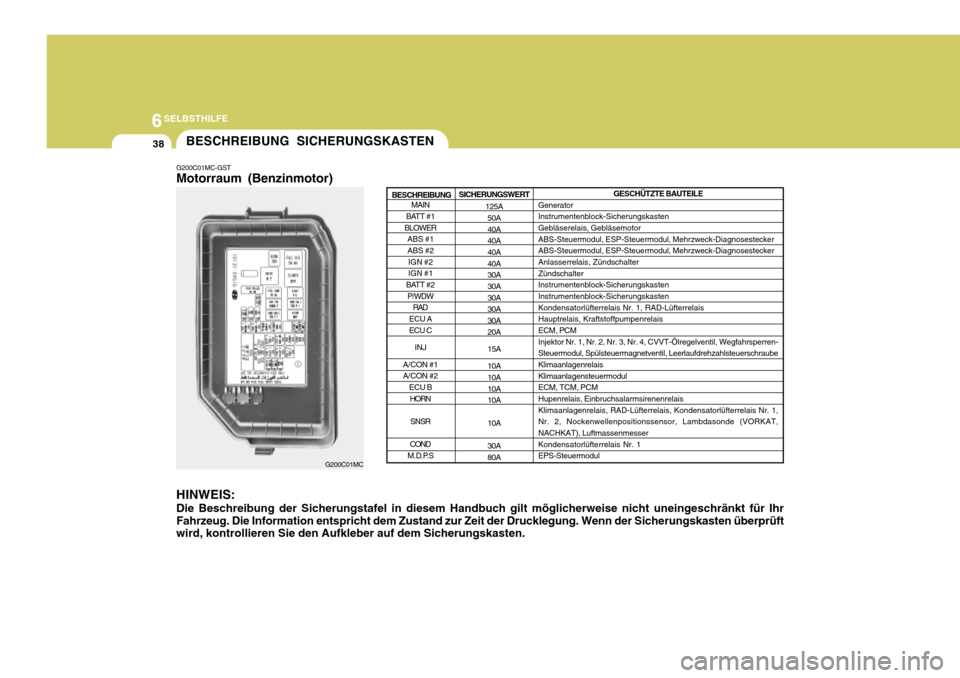

HINWEIS: Die Beschreibung der Sicherungstafel in diesem Handbuch gilt möglicherweise nicht uneingeschränkt für Ihr Fahrzeug. Die Information entspricht dem Zustand zur Zeit der Drucklegung. Wenn der Sicherungskasten überprüft wird, kontrollieren Sie den Aufkleber auf dem Sicherungskasten.BESCHREIBUNG SICHERUNGSKASTEN
G200C01MC-GST Motorraum (Benzinmotor)
G200C01MC SICHERUNGSWERT
125A50A 40A 40A40A 40A 30A30A 30A 30A30A 20A 15A 10A 10A 10A10A 10A30A 80A GESCHÃœTZTE BAUTEILE
GeneratorInstrumentenblock-SicherungskastenGebläserelais, Gebläsemotor ABS-Steuermodul, ESP-Steuermodul, Mehrzweck-Diagnosestecker ABS-Steuermodul, ESP-Steuermodul, Mehrzweck-DiagnosesteckerAnlasserrelais, Zündschalter Zündschalter Instrumentenblock-SicherungskastenInstrumentenblock-Sicherungskasten Kondensatorlüfterrelais Nr. 1, RAD-Lüfterrelais Hauptrelais, KraftstoffpumpenrelaisECM, PCM Injektor Nr. 1, Nr. 2, Nr. 3, Nr. 4, CVVT-Ölregelventil, Wegfahrsperren- Steuermodul, Spülsteuermagnetventil, LeerlaufdrehzahlsteuerschraubeKlimaanlagenrelais Klimaanlagensteuermodul ECM, TCM, PCMHupenrelais, Einbruchsalarmsirenenrelais Klimaanlagenrelais, RAD-Lüfterrelais, Kondensatorlüfterrelais Nr. 1, Nr. 2, Nockenwellenpositionssensor, Lambdasonde (VORKAT,NACHKAT), Luftmassenmesser Kondensatorlüfterrelais Nr. 1 EPS-Steuermodul
MAIN
BATT #1
BLOWER ABS #1 ABS #2IGN #2 IGN #1
BATT #2 P/WDW RAD
ECU AECU C
INJ
A/CON #1A/CON #2 ECU B
HORN
SNSR
COND
M.D.P.SBESCHREIBUNG

6
SELBSTHILFE
39

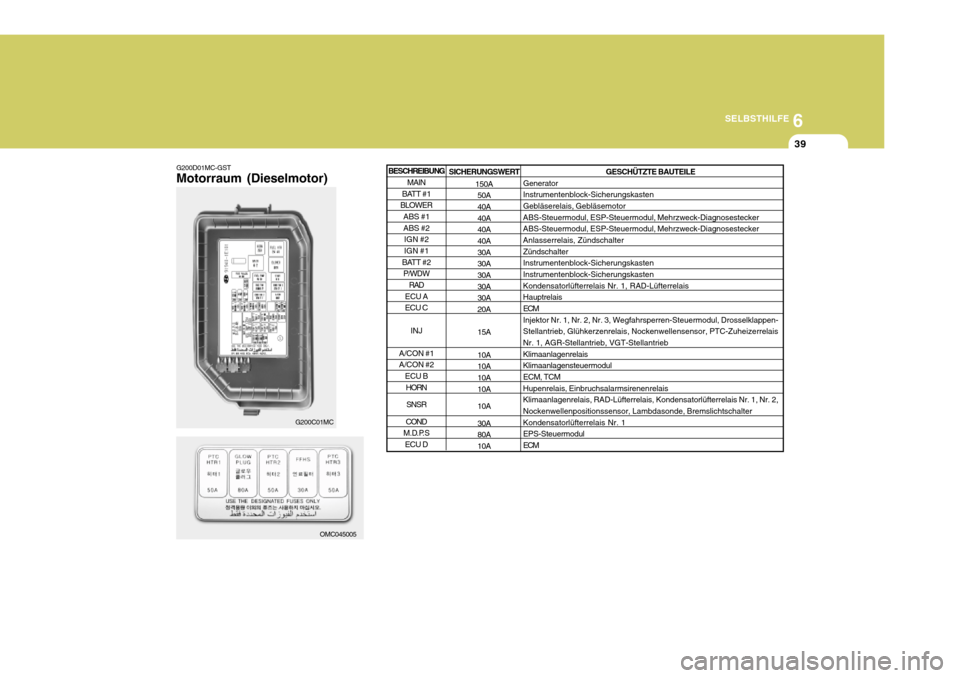

G200D01MC-GST Motorraum (Dieselmotor)
OMC045005
G200C01MC SICHERUNGSWERT
150A50A 40A 40A40A 40A 30A30A 30A 30A30A 20A 15A 10A 10A10A 10A 10A30A 80A10A GESCHÃœTZTE BAUTEILE
GeneratorInstrumentenblock-SicherungskastenGebläserelais, Gebläsemotor ABS-Steuermodul, ESP-Steuermodul, Mehrzweck-Diagnosestecker ABS-Steuermodul, ESP-Steuermodul, Mehrzweck-DiagnosesteckerAnlasserrelais, Zündschalter Zündschalter Instrumentenblock-SicherungskastenInstrumentenblock-Sicherungskasten Kondensatorlüfterrelais Nr. 1, RAD-Lüfterrelais HauptrelaisECM Injektor Nr. 1, Nr. 2, Nr. 3, Wegfahrsperren-Steuermodul, Drosselklappen- Stellantrieb, Glühkerzenrelais, Nockenwellensensor, PTC-ZuheizerrelaisNr. 1, AGR-Stellantrieb, VGT-Stellantrieb Klimaanlagenrelais KlimaanlagensteuermodulECM, TCM Hupenrelais, Einbruchsalarmsirenenrelais Klimaanlagenrelais, RAD-Lüfterrelais, Kondensatorlüfterrelais Nr. 1, Nr. 2,Nockenwellenpositionssensor, Lambdasonde, Bremslichtschalter Kondensatorlüfterrelais Nr. 1 EPS-SteuermodulECM
BESCHREIBUNG
MAIN
BATT #1
BLOWER ABS #1 ABS #2IGN #2 IGN #1
BATT #2 P/WDW RAD
ECU AECU C
INJ
A/CON #1A/CON #2 ECU BHORN
SNSR
COND
M.D.P.S
ECU D

6SELBSTHILFE
40

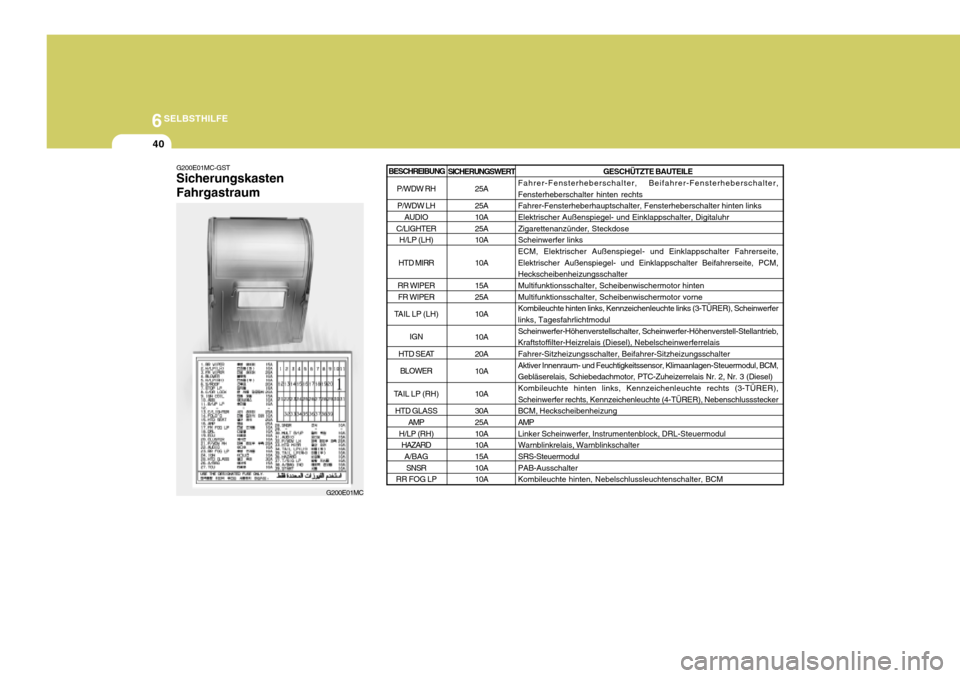

G200E01MC-GST Sicherungskasten Fahrgastraum
G200E01MCSICHERUNGSWERT
25A 25A 10A 25A10A 10A15A 25A 10A 10A 20A10A 10A 30A 25A 10A10A 15A 10A10A GESCHÃœTZTE BAUTEILE
Fahrer-Fensterheberschalter, Beifahrer-Fensterheberschalter,Fensterheberschalter hinten rechtsFahrer-Fensterheberhauptschalter, Fensterheberschalter hinten links Elektrischer Außenspiegel- und Einklappschalter, Digitaluhr Zigarettenanzünder, SteckdoseScheinwerfer links ECM, Elektrischer Außenspiegel- und Einklappschalter Fahrerseite, Elektrischer Außenspiegel- und Einklappschalter Beifahrerseite, PCM,Heckscheibenheizungsschalter Multifunktionsschalter, Scheibenwischermotor hinten Multifunktionsschalter, Scheibenwischermotor vorneKombileuchte hinten links, Kennzeichenleuchte links (3-TÜRER), Scheinwerfer links, Tagesfahrlichtmodul Scheinwerfer-Höhenverstellschalter, Scheinwerfer-Höhenverstell-Stellantrieb,Kraftstoffilter-Heizrelais (Diesel), Nebelscheinwerferrelais Fahrer-Sitzheizungsschalter, Beifahrer-Sitzheizungsschalter Aktiver Innenraum- und Feuchtigkeitssensor, Klimaanlagen-Steuermodul, BCM,Gebläserelais, Schiebedachmotor, PTC-Zuheizerrelais Nr. 2, Nr. 3 (Diesel) Kombileuchte hinten links, Kennzeichenleuchte rechts (3-TÜRER), Scheinwerfer rechts, Kennzeichenleuchte (4-TÜRER), NebenschlusssteckerBCM, Heckscheibenheizung AMP Linker Scheinwerfer, Instrumentenblock, DRL-SteuermodulWarnblinkrelais, Warnblinkschalter SRS-Steuermodul PAB-AusschalterKombileuchte hinten, Nebelschlussleuchtenschalter, BCM
P/WDW RH
P/WDW LH AUDIO
C/LIGHTER H/LP (LH)
HTD MIRR
RR WIPER FR WIPER
TAIL LP (LH)
IGN
HTD SEAT BLOWER
TAIL LP (RH) HTD GLASS AMP
H/LP (RH) HAZARD A/BAG
SNSR
RR FOG LP
BESCHREIBUNG

6
SELBSTHILFE
41
SICHERUNGSWERT 10A 20A 10A 10A 15A 10A10A 20A 10A 15A 10A 15A 10A10A 10A 10A 10A GESCHÃœTZTE BAUTEILE
Nebelscheinwerferschalter, Nebelscheinwerferlampe links, Nebelscheinwerferlampe rechts, BCM SchiebedachmotorWarnblinkschalter Overdrive-Schalter, TCM (Diesel), Impulsgeber ‘A’ (Diesel), Impulsgeber ‘B’ (Diesel), FahrzeuggeschwindigkeitssensorDiagnosestecker, Bremslichtschalter, Fensterheberrelais, Mehrzweckdiagnosestecker InstrumentenblockECM, PCM, EPS-Steuermodul, Luftmassenmesser (Diesel), Kraftstoffilterwarnschalter (Diesel) Fahrertür-Verriegelungsstellantrieb, Beifahrertür-Verriegelungsstellantrieb, BCM,Türverriegelungsstellantrieb hinten links, Türverriegelungsstellantrieb hinten rechts, Fahrer-Fensterheberschalter, Heckklappenverriegelungs-Stellantrieb StartrelaisBCM, Instrumentenblock, Generator, DRL-Steuermodul Zündspule Nr. 1, Nr. 2, Nr. 3, Nr. 4, Kondensator Stereoanlage Kofferraumleuchte, Innenraumleuchte, Kosmetikleuchtenschalter, Digitaluhr, Dachkonsolenleuchte, Klimaanlagen-Steuermodul,Instrumentenblock, Rückfahrwarnsummer, Türwarnschalter, BCM ESP-Schalter, Lenkwinkelsensor, ABS-Steuermodul, ESP-Modul, Mehrzweck-DiagnosesteckerRückfahrscheinwerferschalter, Getriebestufenschalter DRL-Steuermodul Elektrischer Außenspiegel- und Einklappschalter
FR FOG LP
S/ROOF
T/SIG LP
TCU
STOP LP
A/BAG IND ECU
C/DR LOCK START
CLUSTER IGN COIL
AUDIO
(Power Connector)
MULT B/UP
(Power Connector)
ABS
B/UP LP DRL
FOLD'G
BESCHREIBUNG
