Hyundai Accent 2008 Betriebsanleitung (in German)
Manufacturer: HYUNDAI, Model Year: 2008, Model line: Accent, Model: Hyundai Accent 2008Pages: 266, PDF Size: 7.71 MB
Page 31 of 266

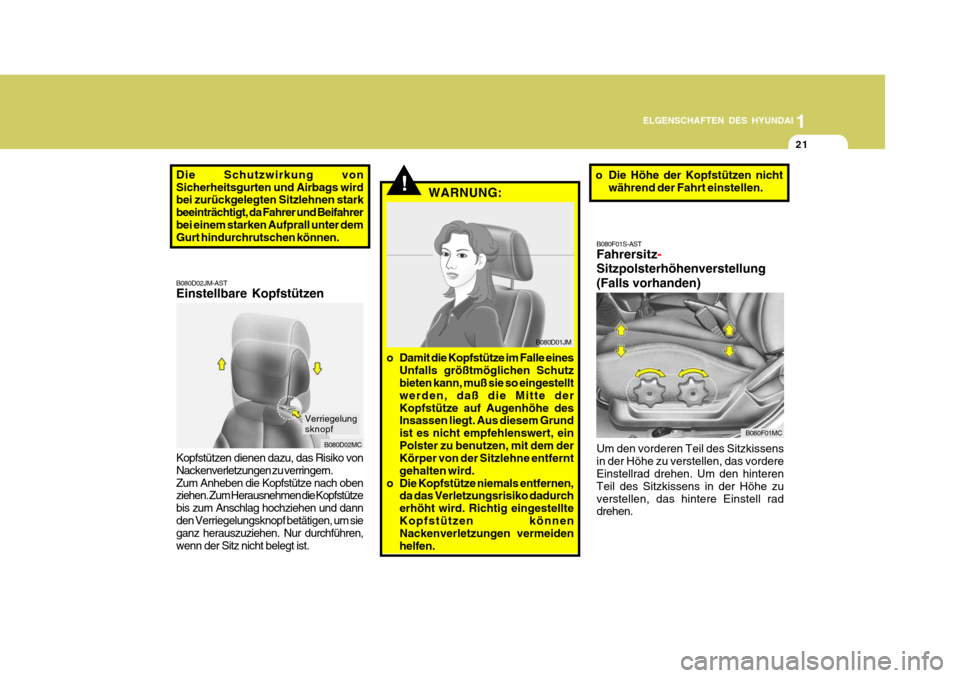

1
21
ELGENSCHAFTEN DES HYUNDAI
B080F01MC
!
B080D01JM
B080D02MC
Verriegelung sknopf
B080D02JM-AST Einstellbare Kopfstützen Kopfstützen dienen dazu, das Risiko von Nackenverletzungen zu verringern.Zum Anheben die Kopfstütze nach oben ziehen. Zum Herausnehmen die Kopfstütze bis zum Anschlag hochziehen und dannden Verriegelungsknopf betätigen, um sie ganz herauszuziehen.
Nur durchführen,
wenn der Sitz nicht belegt ist. WARNUNG:
o Damit die Kopfstütze im Falle eines Unfalls größtmöglichen Schutzbieten kann, muß sie so eingestellt werden, daß die Mitte derKopfstütze auf Augenhöhe des Insassen liegt. Aus diesem Grund ist es nicht empfehlenswert, einPolster zu benutzen, mit dem der Körper von der Sitzlehne entfernt gehalten wird.
o Die Kopfstütze niemals entfernen, da das Verletzungsrisiko dadurcherhöht wird. Richtig eingestellteKopfstützen können Nackenverletzungen vermeiden helfen. o Die Höhe der Kopfstützen nicht
während der Fahrt einstellen.
B080F01S-AST Fahrersitz
-
Sitzpolsterhöhenverstellung (Falls vorhanden) Um den vorderen Teil des Sitzkissens in der Höhe zu verstellen, das vordere Einstellrad drehen. Um den hinteren Teil des Sitzkissens in der Höhe zuverstellen, das hintere Einstell rad drehen.
Die Schutzwirkung von Sicherheitsgurten und Airbags wird bei zurückgelegten Sitzlehnen stark beeinträchtigt, da Fahrer und Beifahrerbei einem starken Aufprall unter dem Gurt hindurchrutschen können.
Page 32 of 266
1
22
ELGENSCHAFTEN DES HYUNDAI
OMC025033
OMC025031
B100A01Y-AST Sitzheizung (Falls vorhanden) Die Sitzheizung ist vorgesehen, um den vorderen Sitz bei kalter Witterung anzuwärmen. Wenn sich der Zündschlüssel in der "ON"-Stellungbefindet, kann eine der Tasten auf der Mittelkonsole gedrückt werden, um den Sitz des Fahrers oder Beifahrersanzuwärmen. Bei milder Witterung oder wenn der Betrieb der Sitzheizung nicht erforderlichist, sollten sich die Tasten in der "OFF"-Stellung befinden. B080G01A-GST Einstellen des Armlehnenwinkels (nur Fahrerseite) (Falls vorhanden) Die Armlehne lässt sich anheben oder absenken. Zum Anheben die Armlehne nach oben ziehen.Zum Anheben die Armlehne nach unten drücken.HTB258
(1)
(2)
B130A01A-AST ZUGANG ZUM RÜCKSITZ (3-Türer)
Um den Zugang zu den Rücksitzen zu erleichtern, klappen Sie die Lehne des Beifahrersitzes nach vorne. Durch Hochziehen desLehnenentriegelungshebels (1) an der Außenseite des Beifahrersitzes wird die Sitzlehne nach vorne geklappt undder Sitz automatisch nach vorne geschoben. Insassen auf den Rücksitzen könnendie Lehne des Vordersitzes wie in der Abbildung dargestellt durch Treten des Fußhebels (2) nach vorne klappen.
Page 33 of 266
1
23
ELGENSCHAFTEN DES HYUNDAI
B085A01MC-GST RÜCKSITZ Einstellen desRücksitzlehnenwinkels (3-Türer)
Zum Neigen der Rücksitzlehne den Sitzlehnenklapphebel (1) hochziehen und die Sitzlehne nach hinten drücken. Zum Aufrichten der Sitzlehne denSitzlehnenklapphebel (1) hochziehen und die Sitzlehne nach vorne ziehen, bis sie in aufrechter Position einrastet.Nach dem Einstellen des Sitzlehnenwinkels immer kontrollieren, ob die Lehne fest eingerastet ist. B085A01MC
(1)
!WARNUNG:
Den Sitzlehnenwinkel nicht während der Fahrt einstellen.!WARNUNG:
Insassen auf den Rücksitzen müssen darauf, den Fußhebel (2) nichtunabsichtlich während der Fahrt zu treten, da hierdurch die Sitzlehne nach vorne klappt und auf demVordersitz sitzende Personen verletzt werden können.
Page 34 of 266

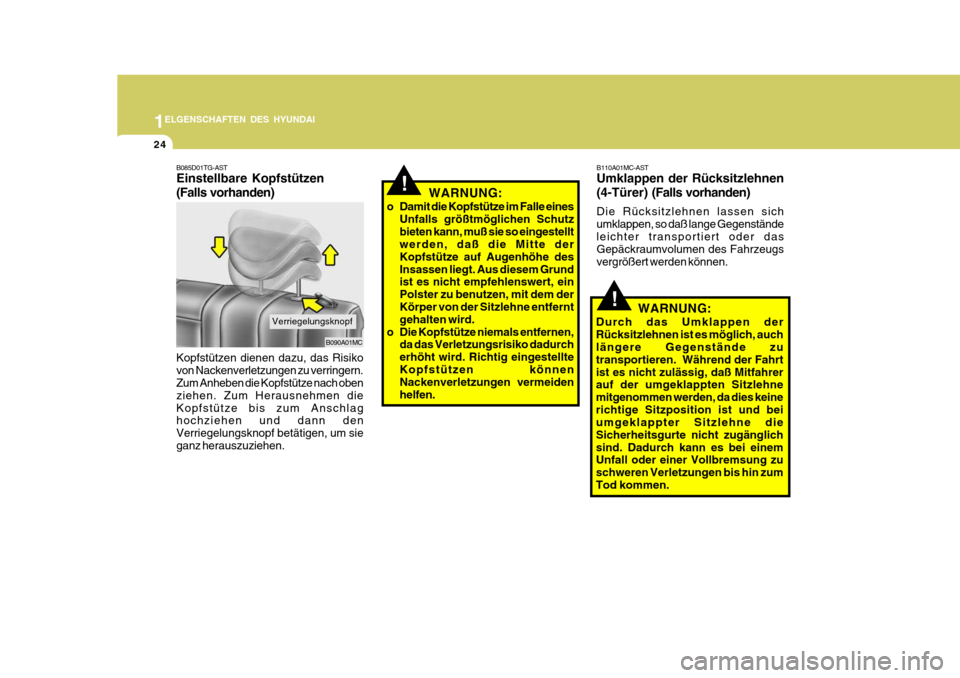

1
24
ELGENSCHAFTEN DES HYUNDAI
B090A01MC
B085D01TG-AST Einstellbare Kopfstützen (Falls vorhanden)Verriegelungsknopf
Kopfstützen dienen dazu, das Risiko von Nackenverletzungen zu verringern. Zum Anheben die Kopfstütze nach oben ziehen. Zum Herausnehmen dieKopfstütze bis zum Anschlag hochziehen und dann den Verriegelungsknopf betätigen, um sieganz herauszuziehen. WARNUNG:
o Damit die Kopfstütze im Falle eines Unfalls größtmöglichen Schutzbieten kann, muß sie so eingestellt werden, daß die Mitte der Kopfstütze auf Augenhöhe desInsassen liegt. Aus diesem Grund ist es nicht empfehlenswert, ein Polster zu benutzen, mit dem derKörper von der Sitzlehne entfernt gehalten wird.
o Die Kopfstütze niemals entfernen, da das Verletzungsrisiko dadurch erhöht wird. Richtig eingestellteKopfstützen können Nackenverletzungen vermeiden helfen.
!
B110A01MC-AST Umklappen der Rücksitzlehnen (4-Türer) (Falls vorhanden)
Die Rücksitzlehnen lassen sich umklappen, so daß lange Gegenständeleichter transportiert oder das Gepäckraumvolumen des Fahrzeugs vergrößert werden können.
!WARNUNG:
Durch das Umklappen der Rücksitzlehnen ist es möglich, auch längere Gegenstände zu transportieren. Während der Fahrtist es nicht zulässig, daß Mitfahrer auf der umgeklappten Sitzlehne mitgenommen werden, da dies keinerichtige Sitzposition ist und bei umgeklappter Sitzlehne die Sicherheitsgurte nicht zugänglichsind. Dadurch kann es bei einem Unfall oder einer Vollbremsung zu schweren Verletzungen bis hin zumTod kommen.
Page 35 of 266

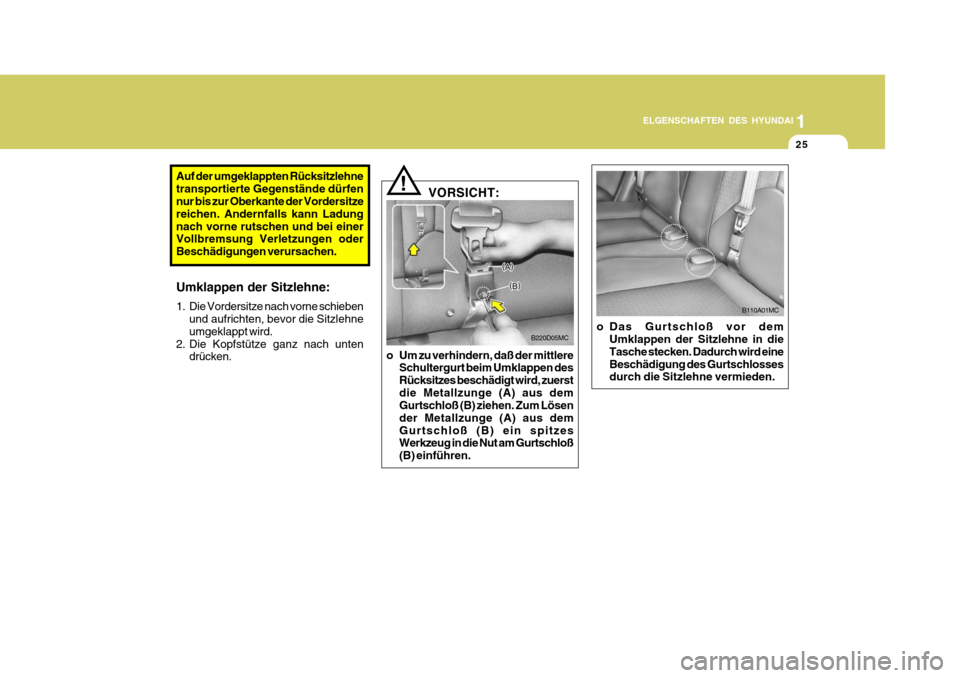

1
25
ELGENSCHAFTEN DES HYUNDAI
B220D05MC
VORSICHT:
!
o Um zu verhindern, daß der mittlere Schultergurt beim Umklappen des Rücksitzes beschädigt wird, zuerstdie Metallzunge (A) aus dem Gurtschloß (B) ziehen. Zum Lösen der Metallzunge (A) aus demGurtschloß (B) ein spitzes Werkzeug in die Nut am Gurtschloß (B) einführen.
B110A01MC
o Das Gurtschloß vor dem
Umklappen der Sitzlehne in die Tasche stecken. Dadurch wird eineBeschädigung des Gurtschlosses durch die Sitzlehne vermieden.
Auf der umgeklappten Rücksitzlehne transportierte Gegenstände dürfen nur bis zur Oberkante der Vordersitze reichen. Andernfalls kann Ladungnach vorne rutschen und bei einer Vollbremsung Verletzungen oder Beschädigungen verursachen. Umklappen der Sitzlehne:
1. Die Vordersitze nach vorne schieben
und aufrichten, bevor die Sitzlehne umgeklappt wird.
2. Die Kopfstütze ganz nach unten drücken.
Page 36 of 266

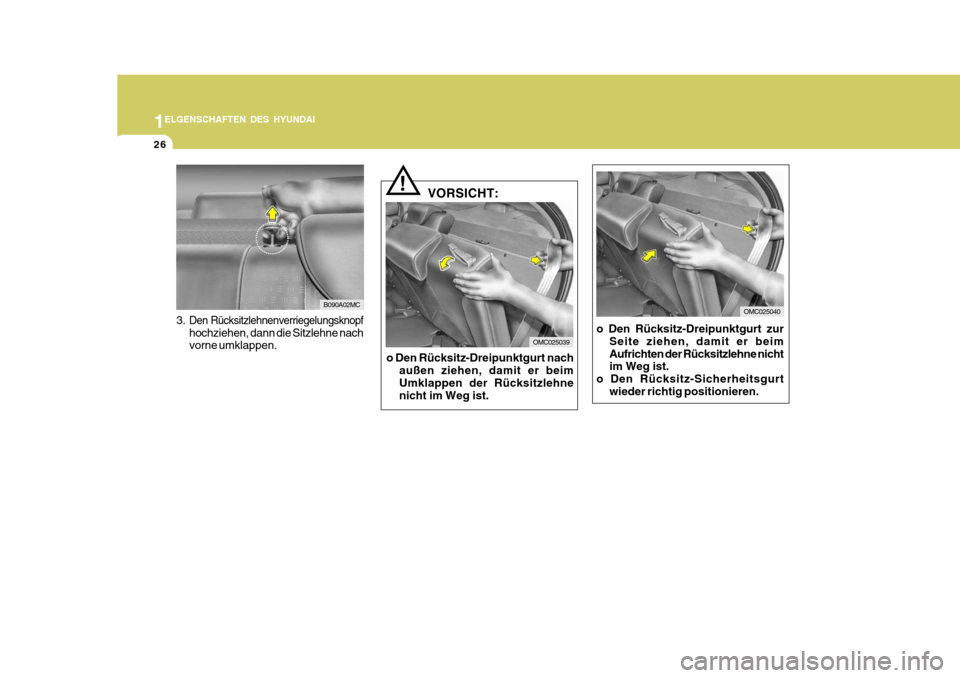

1
26
ELGENSCHAFTEN DES HYUNDAI
VORSICHT:!
OMC025039
3.Den Rücksitzlehnenverriegelungsknopf
hochziehen, dann die Sitzlehne nach vorne umklappen.
B090A02MCOMC025040
o Den Rücksitz-Dreipunktgurt nach außen ziehen, damit er beim Umklappen der Rücksitzlehne nicht im Weg ist. o Den Rücksitz-Dreipunktgurt zur
Seite ziehen, damit er beimAufrichten der Rücksitzlehne nicht im Weg ist.
o Den Rücksitz-Sicherheitsgurt wieder richtig positionieren.
Page 37 of 266
1
27
ELGENSCHAFTEN DES HYUNDAI
!
Nach dem Aufrichten der Sitzlehne immer oben auf die Sitzlehne drücken,um sicherzustellen, daß sie eingerastet ist.WARNUNG:
Aufrichten der Sitzlehne nach dem Umklappen:Darauf achten, daß der Sicherheitsgurt oder das Gurtschloß nicht beschädigt werden. Außerdemdarauf achten, daß Sicherheitsgurt oder Gurtschloß nicht im Rücksitz eingeklemmt werden. Nach demAufrichten oben auf die Sitzlehne drücken, um sicherzustellen, daß sie eingerastet ist. Andernfalls kann derSitz bei einem Unfall oder einer Vollbremsung umklappen und dadurch zulassen, daß Gepäck inden Innenraum geschleudert wird, was zu schweren Verletzungen oder gar dem Tod führen kann.
!
B080G01MC-AST Umklappen der Rücksitzlehne und des Sitzpolsters (3-Türer) Für eine bessere Raumausnutzung kann das gesamte Sitzpolster hochgeklapptund die gesamte Rücksitzlehne nach vorne umgelegt werden.
WARNUNG:
Durch das Umklappen der Rücksitzlehne und des Polsters können mehr Gepäckstücke mitgenommen werden. Während derFahrt dürfen sich keine Mitfahrer im Laderaum befinden. Dies ist keine richtige Sitzposition, da beiumgeklappter Sitzlehne die Sicherheitsgurte nicht zugänglich sind. Dadurch kann es bei einemUnfall oder einer Vollbremsung zu schweren Verletzungen bis hin zum Tod kommen. Gegenstände dürfennur bis zur Oberkante der Vordersitzlehne ragen. Andernfalls kann Ladung nach vorne rutschenund bei einer Vollbremsung Verletzungen oder Beschädigungen verursachen. Umklappen der Rücksitzlehne und des Sitzpolsters:
1. Die Vordersitze nach vorne schieben
und aufrichten, bevor die Rücksitzlehne und das -polster umgeklappt werden.
B220D05MC
VORSICHT:
!
o Um zu verhindern, daß der mittlere Schultergurt beim Umklappen des Rücksitzes beschädigt wird, zuerst die Metallzunge (A) aus dem Gurtschloß (B) ziehen. Zum Lösender Metallzunge (A) aus dem Gurtschloß (B) ein spitzes Werkzeug in die Nut am Gurtschloß(B) einführen.
Page 38 of 266
1
28
ELGENSCHAFTEN DES HYUNDAI
B090A04MC
4. Die Kopfstützen abnehmen und in die Schlaufen auf der Rückseite des Sitzpolsters stecken.
B090A05MC
5. Den Sitzlehnenverriegelungsknopf an der Lehne hochziehen, um die Sitzlehne umzuklappen.
B090A03MC
2. Das Sitzpolster mit dem Band nach oben ziehen, um das Sitzpolster hochzuklappen.
3. Das Sitzpolster hochklappen.B080G01MC
o Das Gurtschloß vor dem Umklappen der Sitzlehne in die Tasche stecken. Dadurch wird eineBeschädigung des Gurtschlosses durch die Sitzlehne vermieden.
Page 39 of 266
1
29
ELGENSCHAFTEN DES HYUNDAI
B140A01MC
B140A01S-AST SICHERUNG DES RÜCKSITZES Zur Sicherheit aller Insassen dürfen Gepäck oder andere Lasten nicht höher gestapelt werden als bis zur Oberkante des Rücksitzes. Darüber hinaus solltenkeine schweren Gegenstände auf der Hutablage transportiert werden, da sie beim Bremsen oder im Falle einesAufpralls nach vorne geschleudert werden können.6. Die Sitzlehne nach vorne umklappen. Nach dem Aufrichten der Sitzlehne immer oben auf die Sitzlehne drücken, um sicherzustellen, daß sie eingerastetist.
B090A06MC
!WARNUNG:
Beim Aufrichten der Sitzlehne darauf achten, daß Sicherheitsgurt und Gurtschloss nicht beschädigtwerden. Außerdem darauf achten, daß Sicherheitsgurt oder Gurtschloß nicht im Rücksitz eingeklemmtwerden.
SICHERHEITSGURTE
B150A02A-GST SCHUTZ DURCH SICHERHEITSGURTE Es ist gesetzlich vorgeschrieben, daß alle Fahrzeuginsassen Sicherheitsgurte anlegen müssen.Wird diese grundlegende Sicherheitsvorkehrung beachtet, so wird die Verletzungsgefahr oder der Gradeiner Verletzung beträchtlich herabgesetzt. Darüber hinaus gelten die folgenden Empfehlungen:
Page 40 of 266
1
30
ELGENSCHAFTEN DES HYUNDAI
B150B01Y-GST Babys oder Kleinkinder In einigen Ländern, u.a. in Deutschland, ist für Babys und Kleinkinder dieVerwendung eines Kindersitz
-
Schutzsystems vorgeschrieben. Unabhängig davon, ob dies gesetzlichvorgeschrieben ist oder nicht, empfiehlt sich grundsätzlich die Verwendung eines Kindersitzes oder einesKinderschutzsystems. HINWEIS: Kleinkinder werden am besten durch ein Kinder-Rückhaltesystem geschützt.B150C02A-AST Größere Kinder Größere Kinder müssen auf dem Rücksitz Platz nehmen und denSicherheitsgurt anlegen. Befindet sich ein Kind doch auf dem Beifahrersitz, muß es sicher durch den Sicherheitsgurtgeschützt werden. Unter keinen Umständen darf ein Kind auf dem Sitz knien oder stehen. Der größte Schutzim Fall eines Unfalls für Kinder wird durch Verwendung eines geeigneten Kinder-Rückhaltesystems
gewährleistet. Kinder sind im Falle eines Unfalls am besten geschützt, wenn sie mit einem korrekt angebrachtenRückhaltesystem auf dem Rücksitz gesichert werden. Wenn ein größeres Kind (älter als 13) auf dem Vordersitzsitzen muß, kann das Kind mit dem vorhandenen Dreipunktgut gesichert werden; dabei sollte der Sitz in einemöglichst aufrechte Position gebracht werden. Kinder unter 13 Jahren müssen entsprechend gesichert auf demRücksitz sitzen. Ein Kind unter 13 Jahren sollte NIEMALS auf dem Vordersitz sitzen. NIEMALS einen nachhinten weisenden Kindersitz auf dem Beifahrersitz anbringen.B150D01S-AST Schwangere Frauen Auch für schwangere Frauen empfiehlt sich die Verwendung desSicherheitsgurts, um bei Unfall das Verletzungsrisiko herabzusetzen. Der Sicherheitsgurt muß so niedrig undbequem wie möglich über die Hüften, und nicht über den Unterleib gespannt werden. Für genauere Informationeneinen Arzt aufsuchen. B150E01A-AST Verletzte Personen Auch beim Transport einer verletzten Person muß der Sicherheitsgurt verwendet werden. Ist dies erforderlich,einen Arzt für genauere Informationen befragen. B150F01A-AST Pro Gurt nur eine Person Ein einzelner Sicherheitsgurt darf niemals für zwei Personen (einschließlich Kinder) verwendetwerden. Dies kann die Schwere von Verletzungen im Falle eines Unfalls erhöhen.
