Hyundai Accent 2008 Betriebsanleitung (in German)

1
61
ELGENSCHAFTEN DES HYUNDAI
1. Drehzahlmesser
2. Blinkeranzeige
3. Warnanzeige bei offener Tür
4. Kontrolleuchte für ausgeschalteten Beifahrer-Airbag(Falls vorhanden)
5. Anzeigeleuchte der Schaltstufen des Automatikgetriebes
(Falls vorhanden)
6. Kilometerzähler/Tageskilometerzähler/Bordcomputer (Falls vorhanden)
7. Wegfahrsperren-Warnleuchte (Falls vorhanden)
8. Tachometer
9. Kraftstoffilterwarnleuchte (Dieselmotor)
10. Warnleuchte der elektronischen servolenkung (EPS)
(Falls vorhanden)
11. Vorglüh-Anzeigeleuchte (Dieselmotor)
12. Kühlmitteltemperaturanzeige 13. Sicherheitsgurt- Warnanzeige
14. Ladekontrolleuchte
15. Öldruckwarnanzeige
16. Fernlicht-Anzeige
17. SRS (Airbag)-Warnanzeige (Falls vorhanden)
18. Warnanzeige für Handbremse-/Bremsflüssigkeitsstand
19. Check-Engine-Leuchte (MIL) (Falls vorhanden)
20. Overdrive-Betriebsanzeige (Nur bei Automatikgetriebe)
21. Warnleuchte für offenen Kofferraumdeckel/
offene Heckklappe
22. Kraftstoffanzeige
23. ABS-Warnleuchte (Falls vorhanden)
24. Kraftstoffstand-Warnanzeige
25. Anzeigen für das elektronische stabilitätsprogramm (Falls vorhanden)

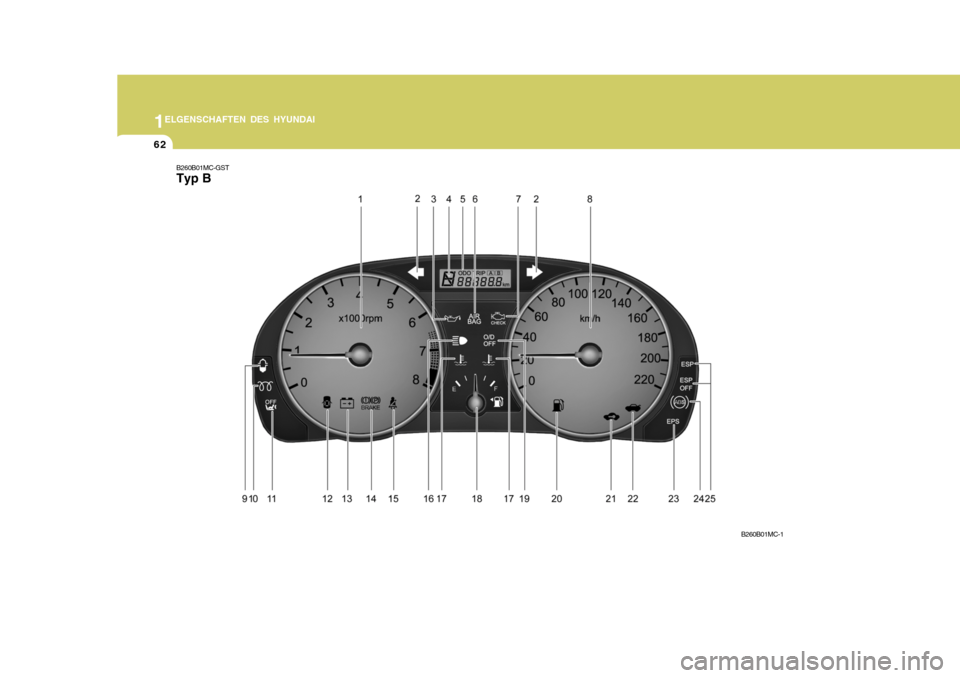

1
62
ELGENSCHAFTEN DES HYUNDAI
B260B01MC-GST Typ BB260B01MC-1

1
63
ELGENSCHAFTEN DES HYUNDAI
1. Drehzahlmesser
2. Blinkeranzeige
3. Öldruckwarnanzeige
4. Anzeigeleuchte der Schaltstufen des Automatikgetriebes(Falls vorhanden)
5. Kilometerzähler/Tageskilometerzähler
6. SRS (Airbag)-Warnanzeige (Falls vorhanden)
7. Check-Engine-Leuchte (MIL) (Falls vorhanden)
8. Tachometer
9. Kraftstoffilterwarnleuchte (Dieselmotor)
10. Vorglüh-Anzeigeleuchte (Dieselmotor)
11. Kontrolleuchte für ausgeschalteten Beifahrer-Airbag (Falls vorhanden)
12. Warnanzeige bei offener Tür
13. Ladekontrolleuchte 14. Warnanzeige für Handbremse-/Bremsflüssigkeitsstand
15. Sicherheitsgurt- Warnanzeige
16. Fernlicht-Anzeige
17. Kühlmitteltemperaturanzeigeleuchte
18. Kraftstoffanzeige
19. Overdrive-Betriebsanzeige (Nur bei Automatikgetriebe)
20. Kraftstoffstand-Warnanzeige
21. Wegfahrsperren-Warnleuchte (Falls vorhanden)
22. Warnleuchte für offenen Kofferraumdeckel/
offene Heckklappe
23. Warnleuchte der elektronischen servolenkung (EPS)
(Falls vorhanden)
24. ABS-Warnleuchte (Falls vorhanden)
25. Anzeigen für das elektronische stabilitätsprogramm
(Falls vorhanden)

1
64
ELGENSCHAFTEN DES HYUNDAI
VORSICHT:
Wenn der EIN-/AUS-Schalter für den Beifahrer-Airbag nicht einwandfrei funktioniert, leuchtet die AUS-Anzeige des Beifahrer-Airbags nicht auf und der Beifahrer-Airbag zündet bei einem Frontalzusammenstoßauch dann, wenn der EIN-/AUS- Schalter des Beifahrer-Airbags auf Position "OFF" steht.Wenn die Kontrolleuchte für ausgeschalteten Beifahrer-Airbag nicht aufleuchtet, wenn der EIN-/AUS-Schalter für den Beifahrer-Airbag auf Position "OFF" gestellt wurde, müssen der EIN-/AUS-Schalter fürden Beifahrer-Airbag und das SRS- Airbagsystem von einem autorisierten Hyundai-Händlerüberprüft werden.!
ANZEIGE UND WARNLEUCHTE
B260B01JM-AST Servicewarnanzeige (SRI) für das zusätzliche
Rückhalte-system (SRS)(Falls vorhanden)
Die Servicewarnanziege (SRI) für das zusätzliche Rückhaltesystem (SRS) leuchtet etwa 6 Sekunden lang nachdem Einschalten der Zündung auf und geht aus, wenn der Motor gestartet ist. Diese Leuchte leuchtet auch auf, wenn das SRS nicht einwandfrei funktioniert. Wenn die SRS SRI nicht aufleuchtetoder ständig leuchtet, nachdem sie nach dem Drehen des Schlüssels auf Stellung "ON" etwa 6 Sekunden lang geleuchtethat, oder wenn sie nach dem Anspringen des Motors oder während der Fahrt aufleuchtet, muß das SRS-System ineiner Hyundai-Vertragswerkstatt überprüft werden. B230T02NF-GST
Kontrolleuchte für ausgeschaltetenBeifahrer-Airbag
(Falls vorhanden)
Die Kontrolleuchte für ausgeschalteten Beifahrer-Airbag leuchtet etwa 4 Sekunden lang auf, nachdem dieZündung eingeschaltet wurde oder nachdem der Motor angesprungen ist und geht nach 3 Sekunden aus.Die Kontrolleuchte für ausgeschalteten Beifahrer-Airbag leuchtet auch auf, wenn der EIN-/AUS-Schalter für den Beifahrer-Airbag auf Position "OFF" gestellt wurde und geht aus, wenn der EIN-/AUS- Schalter für den Beifahrer-Airbag aufPosition "ON" gestellt wird.

1
65
ELGENSCHAFTEN DES HYUNDAI
!
B260P02Y-GSTABS-Warnleuchte
(Falls vorhanden)
Beim Drehen des Zündschlüssels auf die Position "ON" leuchtet die ABS-Warnleuchte auf und erlischt nach einigen Sekunden wieder. Falls diese Leuchte während der Fahrt aufleuchtet,lassen Sie lhr Fahrzeug sofort bei einem HYUNDAI-Händler überprüfen. Das normale Bremssystem ist hiervon nichtbetroffen. Bei einer Störung ist das ABS jedoch nicht mehr wirksam.
WARNUNG:
Wenn die ABS SRI- und Feststellbrems-/Bremsflüssigkeits- stand-Warnleuchte eingeschaltetbleibt oder während der Fahrt aufleuchtet, liegt möglicherweise eine Störung der elektronischenBremskraftverteilung vor (EBD). Ist dies der Fall, das Fahrzeug nicht abrupt stoppen und so schnell wiemöglich von einem Hyundai-Händler überprüfen lassen. B260D01A-AST
Blinker-Kontrolleuchten
Die blinkenden grünen Pfeile auf der Instrumententafel zeigen in die vom Blinker gesetzte Richtung. Leuchtet der Pfeil zwar auf, blinkt aber nicht, blinkt erschneller als normal oder blinkt er überhaupt nicht, liegt eine Fehlfunktion des Blinkersystems vor. In diesem Fallan einen Hyundai-Händler wenden.
B260C01A-AST
OD-Kontrolleuchte
(Nur bei Automatik-
getriebe)
Wird der OD-Schalter eingeschaltet und in den 4. Gang geschaltet, erlischt die OD-Kontrolleuchte.Diese orangefarbene Kontrolleuchte leuchtet, wenn der OD-Schalter ausgeschaltet wird.
B260F01A-AST Fernlicht-Kontrolleuchte
Werden die Scheinwerfer auf Fernlicht eingeschaltet, leuchtet die Fernlicht-Kontrolleuchte.
B260G01A-AST Öldruck-Warnleuchte
!VORSICHT:
Leuchtet die Öldruckwarnleuchte bei laufendem Motor kontinuierlich, kann es zu schweren Beschädi-gungen des Motors kommen. Die Öldruckwarnleuchte wird immer dann eingeschaltet, wenn der Öldruck zuniedrig ist. Bei normalem Fahrbetrieb leuchtet sie auf, wenn der Zündschalter eingeschaltet wird,erlischt aber, wenn der Motor angesprungen ist. Leuchtet die Öldruckwarnleuchte bei laufendemMotor weiter, wird eine schwere Fehlfunktion angezeigt.

1
66
ELGENSCHAFTEN DES HYUNDAI
Ist dies der Fall, das Fahrzeug so schnell, wie es die Sicherheit zuläßt, anhalten, den Motor abstellen und den Ölstand überprüfen. Bei zuniedrigem Ölstand das Motoröl auf den zulässigen Stand auffüllen und den Motor erneut anlassen. Leuchtetdie Warnleuchte auch weiterhin bei
laufendem Motor, den Motor umgehend abstellen.Grundsätzlich muß dann der Motor vor dem erneuten Fahren von einem Hyundai-Händler überprüft werden.B260H03A-ASTHandbrems-/
Bremsflüssigkeitsstand- Warnleuchte
WARNUNG:
Bei Problemen mit den Bremsen diese so bald wie möglich von einem Hyundai-Vertragshändler prüfen lassen. Das Fahren des Fahrzeugsbei einer Störung der elektrischen Bremsanlage oder der Brems- hydraulik ist äußerst gefährlich undkann zu schweren Verletzungen oder zum Tod führen. Aufleuchten der Warnleuchte Diese Leuchte leuchtet bei angezogener Handbremse und eingeschalteter Zündung; sie erlischt, wenn die Handbremse gelöst wird. Das Fahrzeugdarf erst dann gefahren werden, wenn die Handbremse gelöst ist und das Licht ausgeht.Bei nicht angezogener Handbremse muß die Warnleuchte nach Einschalten der Zündung aufleuchten und nachAnspringen des Motors ausgehen.!
Wenn die Leuchte zu einem anderen Zeitpunkt aufleuchtet, das Fahrzeug,soweit dies sicher möglich ist, abseits der Straße anhalten. Die Warnleuchte leuchtet auch dann,wenn der Bremsflüssigkeitsstand im Behälter unter die MIN. Markierung fällt. Tritt nach dem Nachfüllen vonBremsflüssigkeit (DOT 3 oder DOT 4) keine Störung mehr auf, muß trotzdem von einem Hyundai-Händler eineÜberprüfung durchgeführt werden. Treten weitere Störungen auf, darf das Fahrzeug nicht mehr gefahren werden,sondern muß von einem Abschleppdienst zum nächsten Hyundai-Händler transportiert werden.Dieser Hyundai ist mit einer Zweikreis- Bremsanlage ausgestattet. Dies bedeutet, daß an zwei Rädern immernoch Bremskraft anliegt, auch wenn einer der Bremskreise ausgefallen ist. Funktioniert nur noch einer der beidenBremskreise, muß mit einem längeren Pedalweg und einem höheren Kraftaufwand beim Bremsen gerechnetwerden.

1
67
ELGENSCHAFTEN DES HYUNDAI
B260J01S-GSTLadekontrolleuchte
Die Ladekontrolleuchte sollte beim Ein- schalten der Zündung aufleuchten und erlöschen, wenn der Motor läuft. Wenn die Anzeige auch bei laufendem Motornoch leuchtet, liegt eine Fehlfunktion in der elektrischen Anlage vor. Wenn die Anzeige während der Fahrt aufleuchtet,halten Sie an, stellen Sie den Motor ab und schauen Sie unter die Motorhaube. Stellen Sie fest, ob der Generator-Antriebsriemen vorhanden ist. Wenn ja, kontrollieren Sie die Spannung des Riemens. Lassen Sie anschließend dieAnlage von Ihrem Hyundai-Händler überprüfen. B260L01A-GST
Warnanzeige bei offener
Tür
Diese Warnanzeige zeigt an, daß eine der Türen nicht fest geschlossen ist.
VORSICHT:
Wenn der Antriebsriemen (Generatorriemen) beschädigt oder locker ist oder sogar fehlt, während das Fahrzeug fährt, kann das eineerhebliche Störung hervorrufen. Der Motor könnte sogar überhitzt werden, da dieser Riemen auch dieWasserpumpe antreibt.!
Darüber hinaus verlängert sich der Bremsweg. Fallen die Bremsen währendder Fahrt aus, in einen niedrigeren Gang schalten, um die Motorbremswirkung auszunutzen, dann das Fahrzeug,sobald dies sicher möglich ist, anhalten.
B260M01A-ASTKraftstoff-Warnleuchte
Die Kraftstoff-Warnleuchte leuchtet auf,bevor der Kraftstofftank völlig leer ist. Sobald die Kraftstoffwarnleuchte aufleuchtet, muß so schnell wie möglichKraftstoff nachgetankt werden. Wird bei leuchtender Kraftstoffwarnanzeige oder bei Anzeige des Kraftstoffstandsunter "E" weitergefahren, kann es zu Zündaussetzern des Motors und zu Beschädigungen des Katalysatorskommen.B260K01MC-AST Warnleuchte für offenen Kofferraumdeckel/ offeneHeckklappe
Diese Leuchte bleibt an, solange der Kofferraumdeckel/die Heckklappe nicht ganz geschlossen und verriegelt ist.

1
68
ELGENSCHAFTEN DES HYUNDAI
B260N01MC-GSTMotorwarnleuchte (Falls vorhanden)
Diese Lampe leuchtet auf, wenn eine Störung in einem Bauteil derAuspuffanlage auftritt, das System nicht mehr ordnungsgemäß funktioniert und die erforderlichen Abgaswerte nicht mehreingehalten werden. Die Lampe leuchtet auch auf, wenn der Zündschlüssel in die Stellung "ON" gedreht wird, undgeht nach dem Anspringen des Motors aus. Wenn sie während der Fahrt aufleuchtet oder nicht aufleuchtet, wennder Zündschlüssel auf die Stellung "ON" gedreht wird, muß das System in der nächsten Hyundai-Werkstatt überprüftwerden.
!
WARNUNG:
Den Kühlerdeckel niemals bei heißem Motor abschrauben. Das unter Druck stehende Kühlmittel kann herausspritzen und schwereVerbrennungen verursachen. Vor dem Abschrauben des Kühlerdeckels warten, bis der Motor abgekühlt ist.!
B290A01MC-GST Kühlmitteltemperatur
-
anzeigeleuchte
(Falls vorhanden)
Diese Kontrolleuchten zeigen die Temperatur des Kühlmittels an, wenn die Zündung eingeschaltet ist. Die roteKontrolleuchte schaltet sich ein, wenn die Temperatur des Kühlmittels mehr als 123±3 °C beträgt. Die blaueKontrolleuchte schaltet sich ein, wenn die Temperatur des Kühlmittels unter 55±3 °C liegt.Wenn die rote Kontrolleuchte auf- leuchtet, an einer sicheren Stelle an den Straßenrand fahren und den Motorabstellen.
VORSICHT:
o Längeres Fahren mit aufleuchtender Abgasreinigungs-Störungsanzeige kann zur Beschädigung der Abgasreinigung führen, waswiederum die Fahreigenschaften oder den Kraftstoffverbrauch negativ beeinflussen könnte. Wenn die Abgasreinigungs-Störungsanzeige zu blinkenbeginnt, ist eine Beschädigung des Katalysators möglich, was zu einem Abfall der Motorleistungführen kann. Die Abgasreinigung sobald wie möglich von einer autorisierten Hyundai-Werkstattüberprüfen lassen (Benzinmotor).
o Wenn ein Fehler bei der Einstellung
der Einspritzmenge auftritt,beginnt die Störungsanzeige der Abgasreinigung zu blinken. Wenn in diesem Zustand weiter mit demFahrzeug gefahren wird, kann es zu einem anormalen Leistungsabfall (oderLeistungsanstieg), Verbrennungsgeräuschen und hohem Schadstoffausstoßkommen. Wenn dies geschieht, muß das Fahrzeug unverzüglich in einer Hyundai-Vertragswerkstatt(Diesel-Motor) überprüft werden.

1
69
ELGENSCHAFTEN DES HYUNDAI
Dann die Motorhaube öffnen und den Kühlmittelstand (siehe "Wenn der Mo-tor zu heiß wird" auf Seite 3-5) sowie den Antriebsriemen der Kühl- mittelpumpe kontrollieren. Wenn Sieein Problem mit dem Kühlsystem vermuten, muß das Fahrzeug unver- züglich in einer Hyundai-Vertrags-werkstatt überprüft werden. HINWEIS: Die rote Kontrolleuchte schaltet sich ein, wenn die Gefahr besteht, daßder Motor durch Überhitzung Schaden nehmen kann.HINWEIS: Wenn der Fahrer-Sicherheitsgurt nach dem Anlegen innerhalb von 9 Sekunden "gelöst


angelegt



gelöst" wird, werden Gurtwarnleuchte und Warnton nicht aktiviert.
B265E01MC-GST
Gurtwarnleuchte und Warnton
Die Gurtwarnleuchte und der Warnton werden entsprechend der folgenden Tabelle aktiviert. *1) Wenn der Zündschlüssel innerhalb einer Minute von Position "OFF" auf Position "ON" gestellt wird.
*2) Der Schalter stellt sich zurück auf "ON", wenn der Schlüssellosgelassen wird.
*3) Wenn die Fahrzeuggeschwindigkeit 9 km/h überschreitet, ertönt auchder Warnton ca. 1 - 2 Minuten lang. Wenn die Fahrzeuggeschwindigkeitunter 9 km/h bleibt, ertönt eine Minute später auch der Warnton ca. 1 - 2 Minuten lang. Gurtwarnleuchte
Bleibt an, bis Gurt angelegt Leuchtet 6 Sekunden lang Blinkt, bis Gurt angelegt
Blinkt, bis Gurt angelegt * 3
Personen (Fahrer)
Sicherheitsgurt Nicht angelegt Angelegt
Nicht angelegt Angelegt
Nicht angelegt Zündschalter
ON ON
ON * 1
START *2

1
70
ELGENSCHAFTEN DES HYUNDAI
B260U01TB-GSTWegfahrsperren-Anzeige (Falls vorhanden)
Diese Anzeige leuchtet nach dem Einschalten der Zündung einigeSekunden lang auf. Zu diesem Zeitpunkt kann der Motor gestartet werden. Die Leuchte erlischt, wenn der Motoranspringt. Sollte die Leuchte erlischen, bevor der Motor anspringt, muß der Zündschlüssel wieder auf Position"LOCK" gedreht und der Motor erneut gestartet werden. Wenn die Leuchte beim Einschalten der Zündung fünfSekunden lang blinkt, ist das Wegfahrsperrensystem gestört. Befolgen Sie in diesem Fall dieNotfallprozedur (siehe Seite 1-9) oder wenden Sie sich an einen Hyundai- Händler.B260T01TB-GST Warnleuchte der elektronischenServolenkung(EPS) (Falls vorhanden)
Diese Anzeige leuchtet etwa 4 Sekunden lang nach dem Einschalten der Zündung auf und geht aus, wenn derMotor gestartet ist. Diese Leuchte leuchtet auch auf, wenn das EPS nicht einwandfrei funktioniert.Wenn sie während der Fahrt aufleuchtet, muß das Fahrzeug so bald wie möglich in einer Hyundai-Vertragswerkstattüberprüft werden. HINWEIS: Wenn die elektronische Servolenkung im Stand vonAnschlag zu Anschlag gedreht wird, besteht aufgrund des Überlastschutzes ein großesLenkradspiel. Dieser Zustand ist nor- mal. Nach einiger Zeit regelt sich das Spiel wieder ein.B265C01NF-GST Anzeigen für das elektronischeStabilitätsprogramm(Falls vorhanden)
Die Anzeigen für das elektronische Stabilitätsprogramm ändern sich je nach Zündschalterposition und danach, obdas System in Betrieb ist oder nicht. Sie leuchten auf, wenn der Zündschlüssel in die Stellung "ON"gedreht wird, müssen aber nach 3 Sekunden ausgehen. Wenn die ESP- oder ESP-OFF-Anzeige kontinuierlichleuchtet, muß das System in einer Hyundai-Werkstatt überprüft werden. Siehe Kapitel 2 für mehr Informationenüber das ESP-System.
