Hyundai Azera 2008 Betriebsanleitung (in German)
Manufacturer: HYUNDAI, Model Year: 2008, Model line: Azera, Model: Hyundai Azera 2008Pages: 310, PDF Size: 11.52 MB
Page 41 of 310
1
EIGENSCHAFTEN DES HYUNDAI
29
B100A01TG-GST SITZHEIZUNG (Falls vorhanden) Die Vordersitze können bei einge- schalteter Zündung einzeln beheizt werden. Wenn der Schalter einge-schaltet ist, wird auf dem Schalter eine Ziffer zwischen 1 und 5 (5 = wärmste Einstellung) angezeigt.Zum Ausschalten der Sitzheizung den Schalter auf 0 stellen.
Einparkhilfe (Falls vorhanden)
L
: Wenn der Außenspiegel-Fern-
bedienungsschalter auf Position "L" steht, bewegen sich beide Außen- spiegel nach unten.
R : Wenn der Außenspiegel-Fern-
bedienungsschalter auf Position "R"steht, bewegt sich nur der Beifahrer- Außenspiegel nach unten.
Neutral : Wenn der Außenspiegel-
Fernbedienungsschalter in dermittleren Stellung steht, bewegt sichkeiner der Außenspiegel bei Rückwärtsfahrt.
HINWEIS: Wenn die Zündung ausgeschaltet wird, der Wählhebel auf eine andere Position als "R" gestellt wird oder der Außenspiegel-Fernbedienungs-schalter in die mittlere Stellung gestellt wird, bewegen sich die Außenspiegel automatisch zurück inihre Ausgangsposition.
Bewegt sich das Fahrzeug rückwärts,bewegen sich der/die Außenspiegel nach unten, um das Rückwärtseinparken zu erleichtern.Entsprechend der Position des Außenspiegelschalter bewegen sich die Außenspiegel wie folgt.
OTG048833B100A01TG
Page 42 of 310
1EIGENSCHAFTEN DES HYUNDAI
30
!
HINWEIS:
o Die Sitzheizung arbeitet nicht,
wenn die Umgebungstemperatur warm genug ist.
o Wenn die Sitzheizung bei einer Umgebungstemperatur unter24 °C nicht funktioniert, muß sievon einem Vertragshändler überprüft werden.
WARNUNG:
Auf folgende Personen nach dem Einschalten der Sitzheizungbesonders achten: Säuglinge, Kinder, ältere Menschen, Betrunkene, Personen unter demEinfluss von Schlaf- oder Grippemitteln.B110A01NF-GST UMKLAPPEN DER RÜCKSITZLEHNEN
o Zum Entriegeln der Sitzlehne am Sitzlehnenentriegelungshebel ziehen und dann die Sitzlehne nach vorne ziehen.
o Wird die Rücksitzlehne wieder in ihre aufrechte Position gebracht,grundsätzlich durch Ziehen und Drücken an der Oberkante derRückenlehne sicherstellen, daß sie eingerastet ist. B110A01TG
!WARNUNG:
Mit Hilfe der umlegbaren Rücksitzlehnen können größere Gegenstände als normalerweisemöglich transportiert werden. Keine Personen auf den umgeklappten Rücksitzlehnen sitzen lassen. ImFalle eines Unfal ls oder bei
plötzlichem Bremsen kann dies zuVerletzungen führen, da es sich hierum keine ausgewiesene Sitzposition handelt und die Sicherheitsgurte bei umgeklappten Rücksitzlehnen nichtzugänglich sind.
Page 43 of 310
1
EIGENSCHAFTEN DES HYUNDAI
31

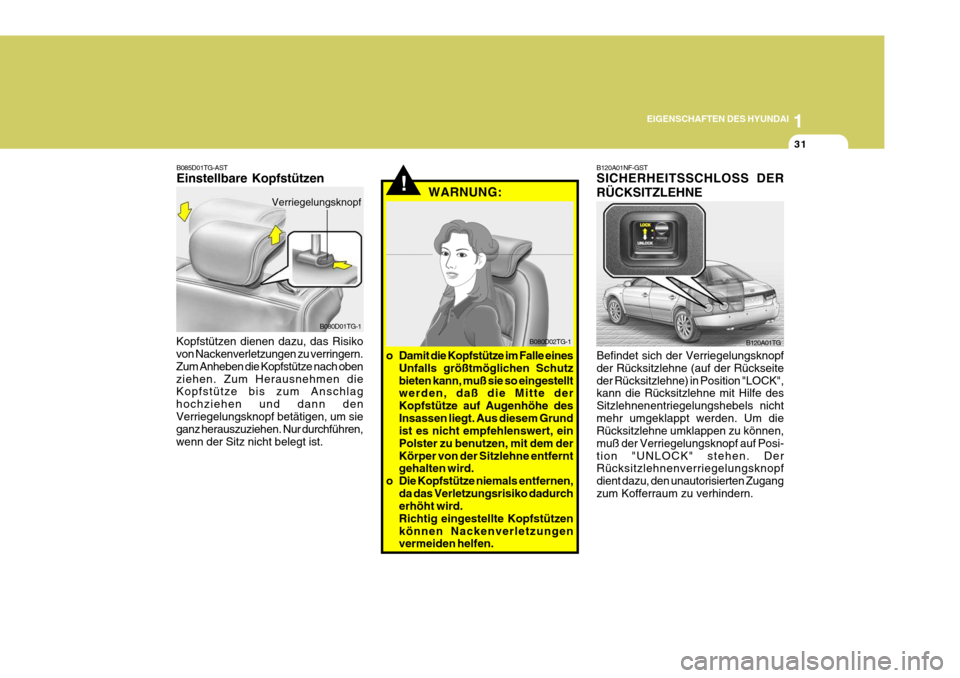

B120A01NF-GST SICHERHEITSSCHLOSS DER RÜCKSITZLEHNE Befindet sich der Verriegelungsknopf der Rücksitzlehne (auf der Rückseiteder Rücksitzlehne) in Position "LOCK", kann die Rücksitzlehne mit Hilfe des Sitzlehnenentriegelungshebels nichtmehr umgeklappt werden. Um die Rücksitzlehne umklappen zu können, muß der Verriegelungsknopf auf Posi-tion "UNLOCK" stehen. Der Rücksitzlehnenverriegelungsknopf dient dazu, den unautorisierten Zugangzum Kofferraum zu verhindern. B120A01TG
!WARNUNG:
B080D02TG-1
o Damit die Kopfstütze im Falle eines Unfalls größtmöglichen Schutz bieten kann, muß sie so eingestellt werden, daß die Mitte der Kopfstütze auf Augenhöhe desInsassen liegt. Aus diesem Grund ist es nicht empfehlenswert, ein Polster zu benutzen, mit dem derKörper von der Sitzlehne entfernt gehalten wird.
o Die Kopfstütze niemals entfernen,
da das Verletzungsrisiko dadurcherhöht wird. Richtig eingestellte Kopfstützenkönnen Nackenverletzungen vermeiden helfen.
B085D01TG-AST Einstellbare Kopfstützen
Kopfstützen dienen dazu, das Risiko von Nackenverletzungen zu verringern. Zum Anheben die Kopfstütze nach obenziehen. Zum Herausnehmen die Kopfstütze bis zum Anschlag hochziehen und dann denVerriegelungsknopf betätigen, um sie
ganz herauszuziehen. Nur durchführen, wenn der Sitz nicht belegt ist.
B080D01TG-1
Verriegelungsknopf
Page 44 of 310
1EIGENSCHAFTEN DES HYUNDAI
32SICHERHEITSGURTE
B150A02A-GST Schutz Durch Sicherheitsgurte Alle Fahrzeuginsassen müssen grundsätzlich Sicherheitsgurteanlegen. Dies ist gesetzlich vorgeschrieben. Wird diese grundlegende Sicherheits-vorkehrung beachtet, so wird die Verlet- zungsgefahr oder der Grad einer Verletzung beträchtlich herabgesetzt.Darüber hinaus gelten die folgenden Empfehlungen: B150B01Y-GST Babys oder Kleinkinder In einigen Ländern, u.a. in Deutschland, ist für Babys und Kleinkinder die Verwendung eines Kindersitz- Schutzsystems vorgeschrieben.Unabhängig davon, ob dies gesetzlich vorgeschrieben ist oder nicht, empfiehlt sich grundsätzlich die Verwendungeines Kindersitzes oder eines Kinderschutzsystems. HINWEIS: Kleinkinder werden am besten durch ein Kinder-Rückhaltesystem geschützt.
B140A01S-AST SICHERUNG DES RÜCKSITZES Zur Sicherheit aller Insassen dürfen Gepäck oder andere Lasten nicht höher gestapelt werden als bis zur Oberkantedes Rücksitzes. Darüber hinaus sollten keine schweren Gegenstände auf der Hutablage transportiert werden, da siebeim Bremsen oder im Falle eines Aufpralls nach vorne geschleudert werden können. B140A01TG B150C02A-AST Größere Kinder Größere Kinder müssen auf dem Rücksitz Platz nehmen und denSicherheitsgurt anlegen. Befindet sich ein Kind doch auf dem Beifahrersitz, muß es sicher durch den Sicherheitsgurtgeschützt werden. Unter keinen Umständen darf ein Kind auf dem Sitz knien oder stehen. Der größte Schutzim Fall eines Unfalls für Kinder wird durch Verwendung eines geeigneten Kinder-Rückhaltesystemsgewährleistet. Wenn ein größeres Kind (älter als 13) auf dem Vordersitz sitzen muß, kann das Kind mit demvorhandenen Dreipunktgut gesichert werden; dabei sollte der Sitz in eine möglichst aufrechte Position gebrachtwerden. Kinder unter 13 Jahren müssen entsprechend gesichert auf dem Rücksitz sitzen. Ein Kind unter 13Jahren sollte niemals auf dem Vordersitz sitzen. Niemals einen nach hinten weisenden Kindersitz auf demBeifahrersitz anbringen.
Page 45 of 310
1
EIGENSCHAFTEN DES HYUNDAI
33
B150D01A-AST Schwangere Frauen Auch für schwangere Frauen empfiehlt sich die Verwendung desSicherheitsgurts, um bei einem Unfall das Verletzungsrisiko herabzusetzen. Der Sicherheitsgurt muß so niedrigund bequem wie möglich über die Hüften, und nicht über den Unterleib gespannt werden. Für genauereInformationen einen Arzt befragen. B150E01A-AST Verletzte Personen Auch beim Transport einer verletzten Person muß der Sicherheitsgurt verwendet werden. Ist dies erforderlich, einen Arzt für genauere Informationenbefragen. B150F01A-AST Pro Gurt nur eine Person Ein einzelner Sicherheitsgurt darf niemals für zwei Personen(einschließlich Kinder) verwendet werden. Dies kann die Schwere von Verletzungen im Falle eines Unfallserhöhen. B150G01A-AST Nicht im Liegen fahren Um das Verletzungsrisiko im Falle eines Unfalls zu vermeiden, und um die maximale Wirksamkeit des Sicherheitsgurtsystems zugewährleisten, müssen alle Insassen beim Fahren aufrecht sitzen, und der Beifahrersitz muß sich in senkrechterPosition befinden. Die korrekte Funktion des Sicherheitsgurts ist nicht gewährleistet, wenn sich eine Personauf den Rücksitz legt oder wenn der Beifahrersitz in die volle Liegestellung positioniert wird.
!WARNUNG:
Eine starke Neigung der Sitzlehne oder das Liegen während der Fahrt kann gefährlich sein. DieSicherheitsgurte funktionieren nur eingeschränkt, wenn die Sitzlehne stark geneigt ist.Der Schultergurt hat keine Funktion, da er nicht am Körper anliegt. Stattdessen ist er vor dem Insassen.Bei einem Unfall wird der Insasse mit großer Wucht in den Gurt geschleudert, was zu schweren Nacken- oder anderen Verletzungen führen kann.Auch der Beckengurt kann seine Aufgabe nicht erfüllen. Bei einem Unfall kann der Gurt über den Bauchrutschen. Die Gurtkräfte wirken dann auf diese Region und nicht auf die starken Beckenknochen. Das kannschwere innere Verletzungen zur Folge haben. Daher sollte die Sitzlehne währendder Fahrt aufrecht gestellt werden. Dann mit dem ganzen Rücken anlehnen und den Sicherheitsgurtrichtig anlegen.
Page 46 of 310
1EIGENSCHAFTEN DES HYUNDAI
34
B160D01A-AST Auswechslung der Sicherheitsgurte Nach einem Unfall muß das gesamte Sicherheitsgurtsystem ausgewechseltwerden. Dies ist auch dann der Fall, wenn äußerlich keine Beschädigung sichtbar ist. Weitere Fragen zu denSicherheitsgurten sind an den Hyundai- Vertragshändler zu richten. B170A04A-GST Sicherheitsgurt- Höhenverstellung Die Höhe der Schultergurtverankerung kann vierfach verstellt werden. HTG2058
!
B160A01A-AST Pflege der Sicherheitsgurte Die Sicherheitsgurtsysteme dürfen grundsätzlich nicht zerlegt oderverändert werden. Darüber hinaus muß darauf geachtet werden, daß die Sicherheitsgurte und das Gurtgehäusenicht von den Sitzscharnieren, von Türen oder anderen Dingen beschädigt werden. B160B01A-AST Regelmäßige Überprüfung Es ist zu empfehlen, daß alle Sicher- heitsgurte in regelmäßigen Abständenauf Verschleiß oder Beschädigung irgendeiner Art überprüft werden. Beschädigte Teile des Systemsmüssen so schnell wie möglich ausgewechselt werden. B160C01A-AST Sicherheitsgurte sauber und trocken halten Die Sicherheitsgurte müssen sauber und trocken gehalten werden. Schmutzige Sicherheitsgurte könnenmit einer Lösung aus milder Seife und warmem Wasser gereinigt werden. Bleichmittel, Färbemittel, starkeReinigungsmittel oder Scheuermittel dürfen nicht verwendet werden, da sie das Gewebe beschädigen undschwächen können.
WARNUNG:
Wird die Rücksitzlehne wieder inihre aufrechte Position gebracht,durch Ziehen und Drücken an der Oberkante der Rückenlehne grundsätzlich sicherstellen, daß siein ihrer Position eingerastet ist. Dabei ist darauf zu achten, daß das Gurtgewebe und die Sicherheits-gurte nicht eingeklemmt, geknickt oder beschädigt werden.
Page 47 of 310
1
EIGENSCHAFTEN DES HYUNDAI
35
B180A02TG-GST SICHERHEITSGURTE (3-Punkt- Gurt mit Rückhalteautomatik)Anlegen des Sicherheitsgurtes Zum Anlegen des Sicherheitsgurts muß dieser gleichmäßig herausgezogen und die Metallasche in das Gurtschloß eingerastet werden. Wird dieser Ablaufunterbrochen, blockiert der Gurt, und er läßt sich nicht weiter herausziehen. In diesem Fall den Gurt etwaszurückziehen lassen und dann erneut versuchen. Das Einrasten der Metallasche im Gurtschloß ist als"Klicklaut" hörbar. B180A01NF
!
Wenn der Sicherheitsgurt zu eng am Hals anliegt, ist nicht der wirksamsteSchutz gewährleistet. Die Gurhöhe ist so einzustellen, daß der Schultergurt über der Schultermitte verläuft und nichtam Hals anliegt. Zum Einstellen der Höhe der Verankerung den Höheneinsteller in dieentsprechende Position anheben oder absenken. Zum Anheben den Höheneinsteller hochziehen. ZumAbsenken den Höheneinsteller herunterdrücken und dabei den Einstellerknopf drücken.Den Knopf loslassen, damit der Anker einrastet. Den Entriegelungsknopf bewegen, um sicherzustellen, daß errichtig eingerastet ist.
WARNUNG:
o Der Verstellmechanismus muß vor der Abfahrt in einer der 4Positionen eingerastet sein.
o Eine falsch eingestellte Höhe des
Schultergurtes reduziert dieRückhaltewirkung des Sicherheitsgurtes im Falle eines Zusammenstoßes. Nachdem der Beckengurt einmalmanuell eingestellt wurde, daß er sichbequem den Hüften des Insassen anpaßt, stellt sich der Sicherheitsgurt immer auf die richtige Länge ein. Beimlangsamen und leichten Vorlehnen gibt der Gurt nach und ermöglicht die Bewegungsfreiheit. Bei plötzlichemHalten oder bei Stößen verriegelt sich der Gurt allerdings in seiner Position. Er verriegelt auch dann, wenn sich derInsasse zu schnell vorlehnt. HINWEIS:
o Wenn sich der Sicherheitsgurt
nicht aus der Gurtrolle ziehen lässt, ziehen Sie den Gurt kräftig heraus und lassen Sie ihn wieder los. Danach können Sie den Gurt leichtvon der Gurtrolle ziehen.
o Die Sicherheitsgurtwarnung wird
aktiviert, wenn der Zündschlüsselvon der Position "OFF" auf die Position "ON" gedreht wird und der Sicherheitsgurt nicht angelegtist, um den Fahrer und Beifahrer daran zu erinnern, den Sicherheitsgurt anzulegen.
Page 48 of 310
1EIGENSCHAFTEN DES HYUNDAI
36
B200A01S-GST Einstellung der Sicherheitsgurte
Der Gurt sollte so niedrig wie möglich über den Hüften sitzen, aber nicht um die Taille. Verläuft der Sicherheitsgurt zu hoch über den Körper, besteht dieMöglichkeit, im Falle eines Unfalls oder einer plötzlichen Bremsung, daß Sie unter ihm hindurchrutschen könnten.Dies könnte zum Tod, zu gefährlichen Verletzungen oder zu Sachschäden führen. Beide Arme sollten sich niegleichzeitig unter oder über dem Sitzgurt befinden. Statt dessen sollte ein Arm über und der andere unterdem Sitzgurt sein (siehe Abbildung). Niemals den Sicherheitsgurt an der Tür unter dem Arm durchführen.
B200A01NF
B265E01TG-GST
Gurtwarnleuchte und
Warnton
Die Gurtwarnleuchte und der Warnton werden entsprechend der folgendenTabelle aktiviert.
*1) Wenn der Zündschlüssel innerhalb einer Minute von Position "OFF" auf Position "ON" gestellt wird.
*2) Der Schalter stellt sich zurück auf "ON", wenn der Schlüssellosgelassen wird.
*3) Wenn die Fahrzeuggeschwindigkeit 9 km/h überschreitet, ertönt auchder Warnton ca. 1 - 2 Minuten lang.Wenn die Fahrzeuggeschwindigkeit unter 9 km/h bleibt, ertönt eine Minute später auch der Warnton ca.1 - 2 Minuten lang. HINWEIS:
o Die Gurtwarnleuchte für den
Beifahrer befindet sich auf der Mittelkonsole.
o Wenn der Fahrer-Sicherheitsgurt nach dem Anlegen innerhalb von 9 Sekunden "gelöst
angelegt
gelöst" wird, werden Gurtwarnleuchte und Warnton nicht aktiviert.
o Auch wenn der Beifahrersitz nicht belegt ist, leuchtet dieGurtwarnleuchte 6 Sekunden lang auf.
o Die Gurtwarnleuchte kann aufleuchten, wenn derBeifahrersitz mit Gepäck beladenwird.
Gurtwarnleuchte
Bleibt an, bis Gurt angelegt Leuchtet 6 Sekunden langBlinkt, bis Gurt angelegt
Blinkt, bis Gurt angelegt * 3Personen (Fahrer und Beifahrer)
Sicherheitsgurt Nicht angelegt Angelegt
Nicht angelegt Angelegt
Nicht angelegt Zündschalter
ON ON
ON * 1
START *2
Page 49 of 310
1
EIGENSCHAFTEN DES HYUNDAI
37
!
B210A01A-AST Lösen des Sicherheitsgurts Der Sicherheitsgurt wird durch Drücken der Entriegelungstaste aus dem Gurtschloß gelöst.Nach dem Lösen muß sich der Gurt automatisch in die Aufrollvorrichtung zurückziehen. Ist dies nicht der Fall,überprüfen, ob der Gurt verdreht ist, dann erneut versuchen.
B210A01NF
WARNUNG:
o Ein Kinderrückhaltesystem muß auf dem Rücksitz angebracht werden. Niemals einen Kinder-bzw. Kleinkindsitz auf dem vorderen Beifahrersitz anbringen.Wenn im Falle eines Unfalls der zusätzliche Airbag auf der Beifahrerseite ausgelöst wird,kann ein Kind bzw. Kleinkind, das in einem auf dem Vordersitz angebrachten Kinder- bzw.
KINDERRÜCKHALTESYSTEM
B230A02TG-GST Kinder, die im Fahrzeug mitgenommen werden, müssen auf dem Rücksitz sitzen und stets angeschnallt sein, um das Verletzungsrisiko im Falle einesUnfalls, eines plötzlichen Halts oder plötzlichen Lenkmanövers zu verringern. Wie Unfallstatistikenergeben haben, fahren Kinder sicherer, wenn sie korrekt auf dem Rücksitz angeschnallt sind, als wenn sie aufdem Vordersitz sitzen. Größere Kinder müssen einen der vorhandenen Sicherheitsgurte verwenden.Sie sind gesetzlich dazu verpflichtet, Sicherheitssysteme für Kinder mitzuführen. Wenn Kleinkinder imFahrzeug mitfahren, muß ein Kinderrückhaltesystem (Sicherheitssitz)
vorhanden sein. Die Konstruktion von Kinderrückhaltesystemen sieht vor, dass sie auf einem Fahrzeugsitz miteinem Zweipunktgurt bzw. mit dem Beckengurtband eines Dreipunktgurts oder mit einem zusätzlichen Haltebandund/oder ISOFIX-Halterungen (ausstattungsabhängig) gesichert werden. Kinder können bei einemZusammenstoß verletzt werden, wenndie Sicherungs-systeme nicht richtig eingestellt sind. Für Kinder und Säuglinge muß ein Kindersitz bzw. einKleinkindsitz verwendet werden. Vor dem Kauf eines bestimmten Kinderrückhaltesystems sollten Siesicherstellen, daß es in Ihr Fahrzeug und zu den vorhandenen Sicherheitsgurten paßt und für Ihr Kindgeeignet ist. Zum Einbau des Kinderrückhaltesystems die Herstelleranweisungen befolgen.
Page 50 of 310
1EIGENSCHAFTEN DES HYUNDAI
38
o Niemals eine Säuglingstra-
geschale oder einen Kindersicherheitssitz verwen-den, der über die Sitzlehne befestigt wird; hierbei besteht im Falle eines Unfalls keineausreichende Sicherheit.
o Niemals zulassen, daß ein Kind in
einem fahrenden Fahrzeug aufdem Arm transportiert wird, da dies im Falle eines Unfalls oder eines plötzlichen Halts zuschweren Verletzungen des Kindes führen kann. Wird das Kind in einem fahrenden Fahrzeug auf dem Arm gehalten, besteht während eines Unfalls keinerleiSchutz für das Kind, auch wenn die Person, die das Kind festhält, einen Sicherheitsgurt trägt.
o Wenn der Kindersitz nicht korrekt verankert ist, erhöht sich dasRisiko für das Kind, bei einemZusammenstoß schwer verletzt oder gar getötet zu werden, beträchtlich.o Dabei darauf achten, daß derSchultergurt in der Mitte über der Schulter verläuft und nicht am Halsanliegt. Wird das Kind etwas näher an der Mitte des Fahrzeugs plaziert, ist es möglicherweiseeinfacher, den Schultergurt zu plazieren. Der Beckengurt desSicherheitsgurtes muß immer so niedrig wie möglich auf den Hüften des Kindes und so straff wiemöglich plaziert werden.
o Wenn der Sicherheitsgurt nicht
angelegt werden kann,empfehlen wir die Verwendung eines zugelassenen Sitzkissens, durch das die Sitzhöhe desKindes so angepaßt wird, daß der Sicherheitsgurt korrekt angelegt werden kann.
o Das Kind darf niemals auf dem Sitz stehen oder darauf knien.
Kleinkindsitz sitzt, schwer verletztoder sogar getötet werden. Daher das Kinderrückhaltesystem nur auf dem Rücksitz verwenden.
o Da ein Sicherheitsgurt bzw. Kinderrückhaltesystem beiSonneneinstrahlung sehr heißwerden kann, wenn es in einem geschlossenen Fahrzeug verbleibt, stets die Sitzbezüge unddie Gurtschlösser prüfen, bevor ein Kind hineingesetzt wird.
o Wenn das Kinderrückhaltesys-tem
nicht verwendet wird, sollte es imKofferraum plaziert oder mit einem Sicherheitsgurt gesichert werden,damit es nicht bei einem plötzlichen Halt oder einem Unfall nach vorne geschleudert werdenkann.
o Kinder, die zu groß für einen
Kindersitz sind, müssen auf demRücksitz sitzen und mit den vorhandenen Sicherheitsgurten gesichert werden.
