Hyundai Azera 2012 Manual del propietario (in Spanish)
Manufacturer: HYUNDAI, Model Year: 2012, Model line: Azera, Model: Hyundai Azera 2012Pages: 447, PDF Size: 29.02 MB
Page 331 of 447

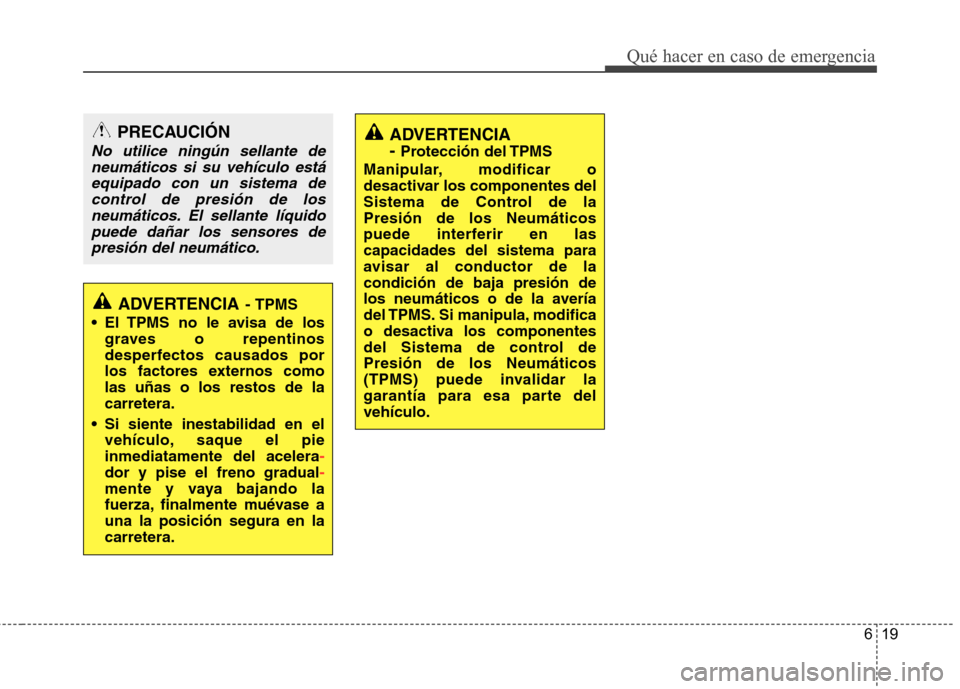

619
Qué hacer en caso de emergencia
PRECAUCIÓN
No utilice ningún sellante deneumáticos si su vehículo estáequipado con un sistema de control de presión de losneumáticos. El sellante líquidopuede dañar los sensores de presión del neumático.
ADVERTENCIA - Protección del TPMS
Manipular, modificar o
desactivar los componentes del
Sistema de Control de laPresión de los Neumáticos
puede interferir en lascapacidades del sistema para
avisar al conductor de lacondición de baja presión de
los neumáticos o de la avería
del TPMS. Si manipula, modifica
o desactiva los componentes
del Sistema de control dePresión de los Neumáticos
(TPMS) puede invalidar la
garantía para esa parte delvehículo.
ADVERTENCIA - TPMS
El TPMS no le avisa de los graves o repentinos
desperfectos causados por
los factores externos comolas uñas o los restos de lacarretera.
Si siente inestabilidad en el vehículo, saque el pieinmediatamente del acelera
-
dor y pise el freno gradual-
mente y vaya bajando la
fuerza, finalmente muévase auna la posición segura en lacarretera.
Page 332 of 447

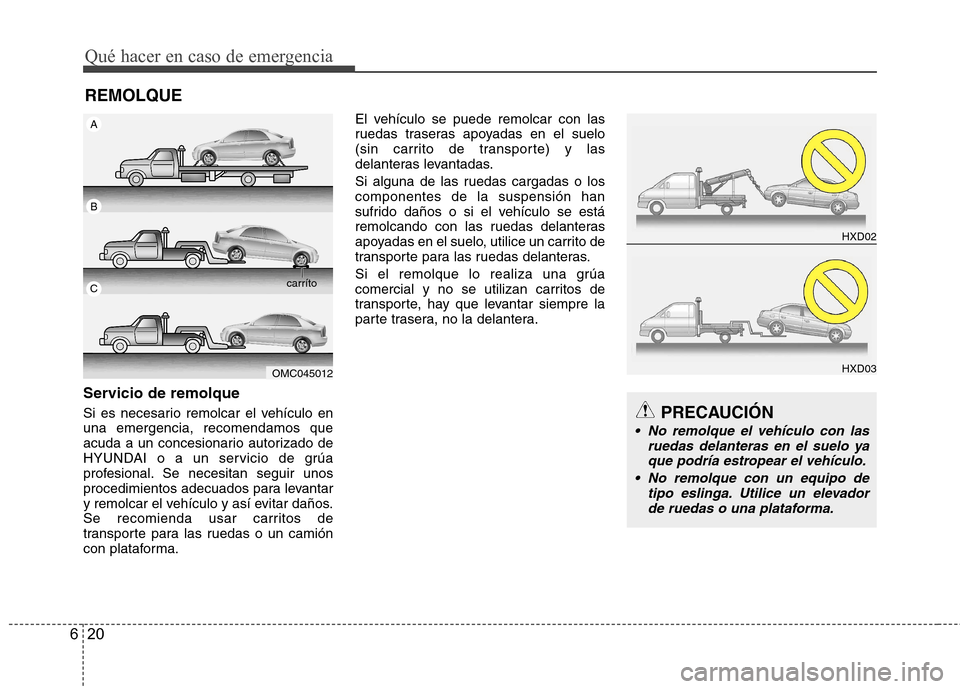

Qué hacer en caso de emergencia
20
6
REMOLQUE
Servicio de remolque
Si es necesario remolcar el vehículo en una emergencia, recomendamos que
acuda a un concesionario autorizado de
HYUNDAI o a un servicio de grúa
profesional. Se necesitan seguir unos
procedimientos adecuados para levantar
y remolcar el vehículo y así evitar daños.
Se recomienda usar carritos de
transporte para las ruedas o un camión
con plataforma. El vehículo se puede remolcar con las
ruedas traseras apoyadas en el suelo
(sin carrito de transporte) y las
delanteras levantadas.
Si alguna de las ruedas cargadas o los componentes de la suspensión han
sufrido daños o si el vehículo se está
remolcando con las ruedas delanteras
apoyadas en el suelo, utilice un carrito de
transporte para las ruedas delanteras.
Si el remolque lo realiza una grúa
comercial y no se utilizan carritos de
transporte, hay que levantar siempre la
parte trasera, no la delantera.
HXD02
HXD03
PRECAUCIÓN
No remolque el vehículo con las
ruedas delanteras en el suelo yaque podría estropear el vehículo.
No remolque con un equipo de tipo eslinga. Utilice un elevadorde ruedas o una plataforma.
OMC045012
A
B
C carríto
Page 333 of 447

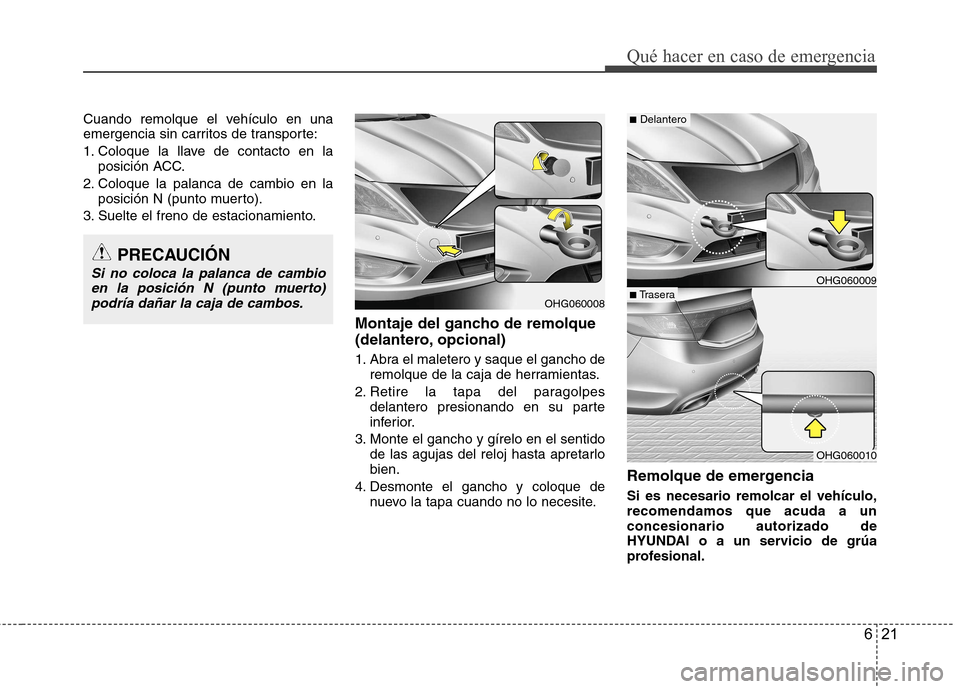

621
Qué hacer en caso de emergencia
Cuando remolque el vehículo en una
emergencia sin carritos de transporte:
1. Coloque la llave de contacto en laposición ACC.
2. Coloque la palanca de cambio en la posición N (punto muerto).
3. Suelte el freno de estacionamiento.
Montaje del gancho de remolque
(delantero, opcional)
1. Abra el maletero y saque el gancho deremolque de la caja de herramientas.
2. Retire la tapa del paragolpes delantero presionando en su parte
inferior.
3. Monte el gancho y gírelo en el sentido de las agujas del reloj hasta apretarlobien.
4. Desmonte el gancho y coloque de nuevo la tapa cuando no lo necesite. Remolque de emergencia Si es necesario remolcar el vehículo, recomendamos que acuda a unconcesionario autorizado de
HYUNDAI o a un servicio de grúa
profesional.
PRECAUCIÓN
Si no coloca la palanca de cambio
en la posición N (punto muerto)
podría dañar la caja de cambos.
OHG060008
OHG060009■ Trasera
■ Delantero
OHG060010

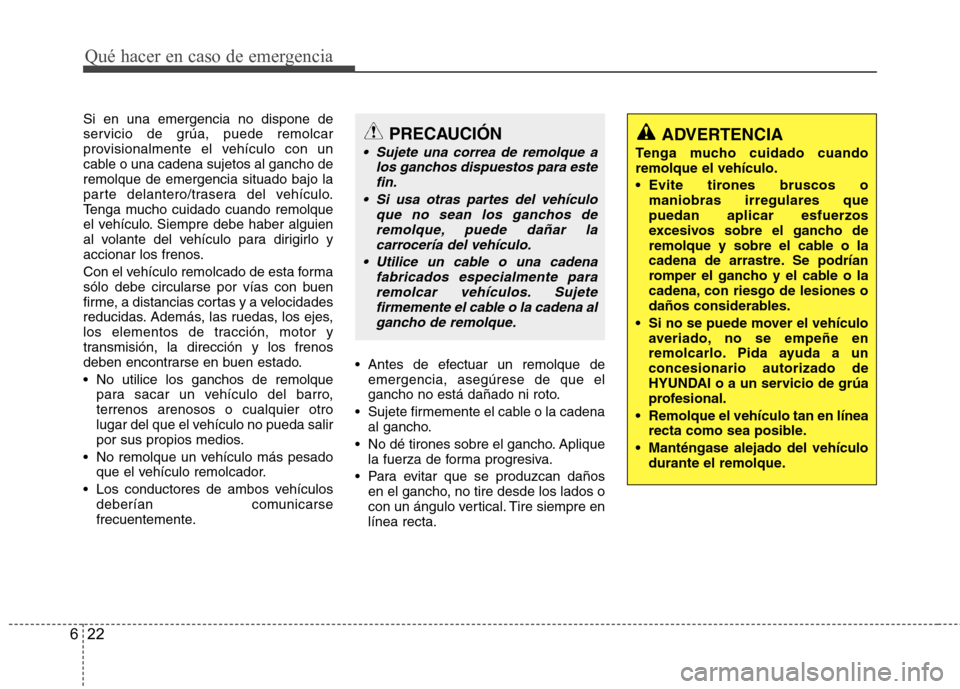

Page 334 of 447

Qué hacer en caso de emergencia
22
6
Si en una emergencia no dispone de
servicio de grúa, puede remolcar
provisionalmente el vehículo con un
cable o una cadena sujetos al gancho deremolque de emergencia situado bajo la
parte delantero/trasera del vehículo.
Tenga mucho cuidado cuando remolque
el vehículo. Siempre debe haber alguien
al volante del vehículo para dirigirlo y
accionar los frenos.
Con el vehículo remolcado de esta forma
sólo debe circularse por vías con buen
firme, a distancias cortas y a velocidades
reducidas. Además, las ruedas, los ejes,
los elementos de tracción, motor y
transmisión, la dirección y los frenos
deben encontrarse en buen estado.
No utilice los ganchos de remolque
para sacar un vehículo del barro, terrenos arenosos o cualquier otro
lugar del que el vehículo no pueda salir
por sus propios medios.
No remolque un vehículo más pesado que el vehículo remolcador.
Los conductores de ambos vehículos deberían comunicarse
frecuentemente. Antes de efectuar un remolque de
emergencia, asegúrese de que el
gancho no está dañado ni roto.
Sujete firmemente el cable o la cadena al gancho.
No dé tirones sobre el gancho. Aplique la fuerza de forma progresiva.
Para evitar que se produzcan daños en el gancho, no tire desde los lados o
con un ángulo vertical. Tire siempre enlínea recta.
PRECAUCIÓN
Sujete una correa de remolque a
los ganchos dispuestos para estefin.
Si usa otras partes del vehículo que no sean los ganchos deremolque, puede dañar lacarrocería del vehículo.
Utilice un cable o una cadena fabricados especialmente pararemolcar vehículos. Sujetefirmemente el cable o la cadena algancho de remolque.
ADVERTENCIA
Tenga mucho cuidado cuando remolque el vehículo.
maniobras irregulares que puedan aplicar esfuerzos
excesivos sobre el gancho de
remolque y sobre el cable o la
cadena de arrastre. Se podrían
romper el gancho y el cable o la
cadena, con riesgo de lesiones o
daños considerables.
Si no se puede mover el vehículo averiado, no se empeñe en
remolcarlo. Pida ayuda a unconcesionario autorizado de
HYUNDAI o a un servicio de grúa
profesional.
Remolque el vehículo tan en línea recta como sea posible.
Manténgase alejado del vehículo durante el remolque.
Page 335 of 447

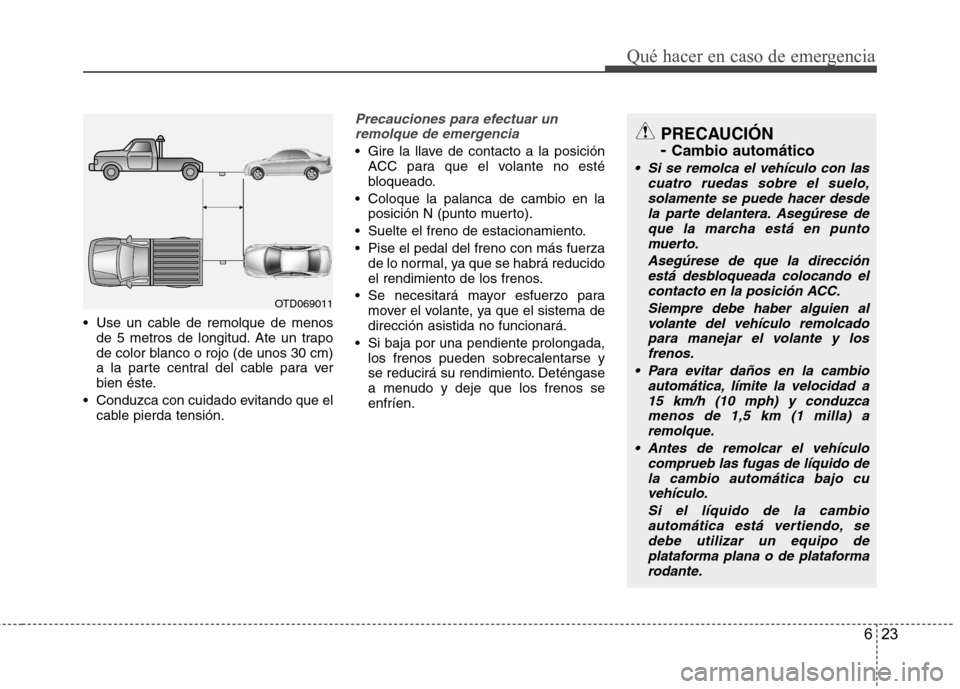

623
Qué hacer en caso de emergencia
Use un cable de remolque de menosde 5 metros de longitud. Ate un trapo
de color blanco o rojo (de unos 30 cm)
a la parte central del cable para ver
bien éste.
Conduzca con cuidado evitando que el cable pierda tensión.
Precauciones para efectuar un
remolque de emergencia
Gire la llave de contacto a la posición ACC para que el volante no esté
bloqueado.
Coloque la palanca de cambio en la posición N (punto muerto).
Suelte el freno de estacionamiento.
Pise el pedal del freno con más fuerza de lo normal, ya que se habrá reducido
el rendimiento de los frenos.
Se necesitará mayor esfuerzo para mover el volante, ya que el sistema dedirección asistida no funcionará.
Si baja por una pendiente prolongada, los frenos pueden sobrecalentarse y
se reducirá su rendimiento. Deténgase
a menudo y deje que los frenos seenfríen.
PRECAUCIÓN - Cambio automático
Si se remolca el vehículo con las
cuatro ruedas sobre el suelo,solamente se puede hacer desde
la parte delantera. Asegúrese de que la marcha está en puntomuerto.
Asegúrese de que la direcciónestá desbloqueada colocando elcontacto en la posición ACC.
Siempre debe haber alguien alvolante del vehículo remolcadopara manejar el volante y los
frenos.
Para evitar daños en la cambio automática, límite la velocidad a15 km/h (10 mph) y conduzca menos de 1,5 km (1 milla) a
remolque.
Antes de remolcar el vehículo comprueb las fugas de líquido dela cambio automática bajo cu
vehículo.
Si el líquido de la cambioautomática está vertiendo, sedebe utilizar un equipo de plataforma plana o de plataforma
rodante.
OTD069011
Page 336 of 447

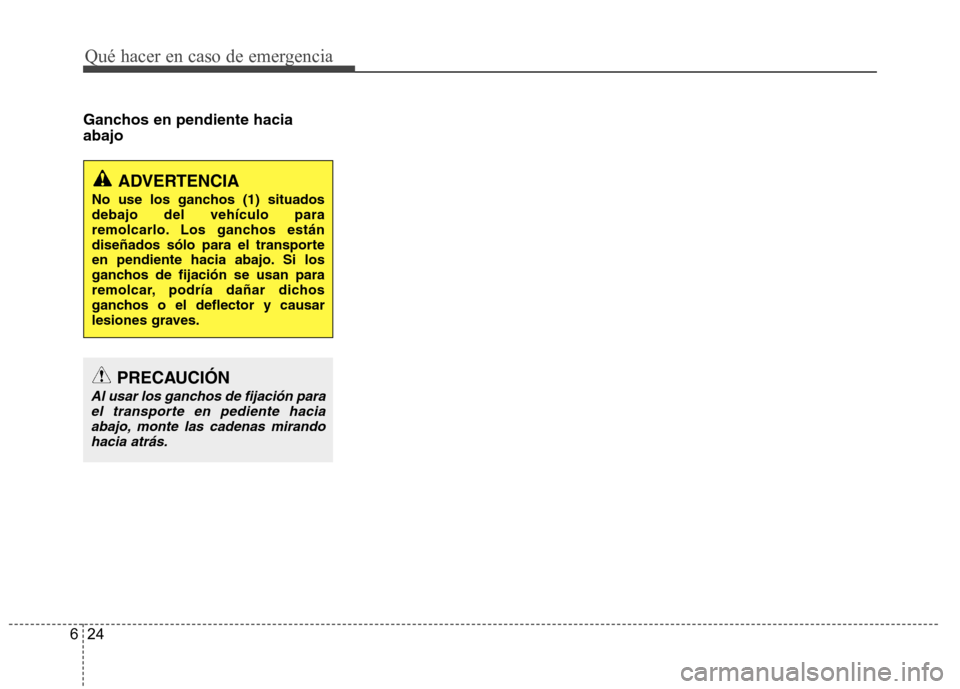

Qué hacer en caso de emergencia
24
6
Ganchos en pendiente hacia abajo
PRECAUCIÓN
Al usar los ganchos de fijación para
el transporte en pediente haciaabajo, monte las cadenas mirandohacia atrás.
ADVERTENCIA
No use los ganchos (1) situados debajo del vehículo para
remolcarlo. Los ganchos están
diseñados sólo para el transporte
en pendiente hacia abajo. Si los
ganchos de fijación se usan para
remolcar, podría dañar dichos
ganchos o el deflector y causar
lesiones graves.

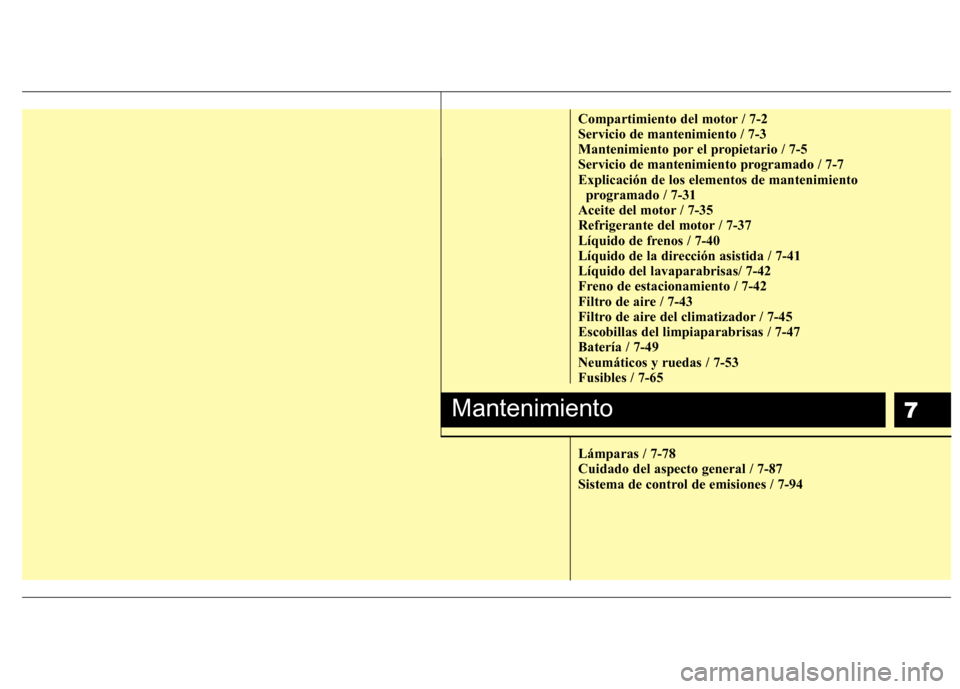

Page 337 of 447

7
Compartimiento del motor / 7-2 Servicio de mantenimiento / 7-3
Mantenimiento por el propietario / 7-5
Servicio de mantenimiento programado / 7-7Explicación de los elementos de mantenimiento programado / 7-31
Aceite del motor / 7-35
Refrigerante del motor / 7-37
Líquido de frenos / 7-40
Líquido de la dirección asistida / 7-41Líquido del lavaparabrisas/ 7-42
Freno de estacionamiento / 7-42
Filtro de aire / 7-43
Filtro de aire del climatizador / 7-45Escobillas del limpiaparabrisas / 7-47Batería / 7-49Neumáticos y ruedas / 7-53Fusibles / 7-65 Lámparas / 7-78 Cuidado del aspecto general / 7-87
Sistema de control de emisiones / 7-94
Mantenimiento
Page 338 of 447

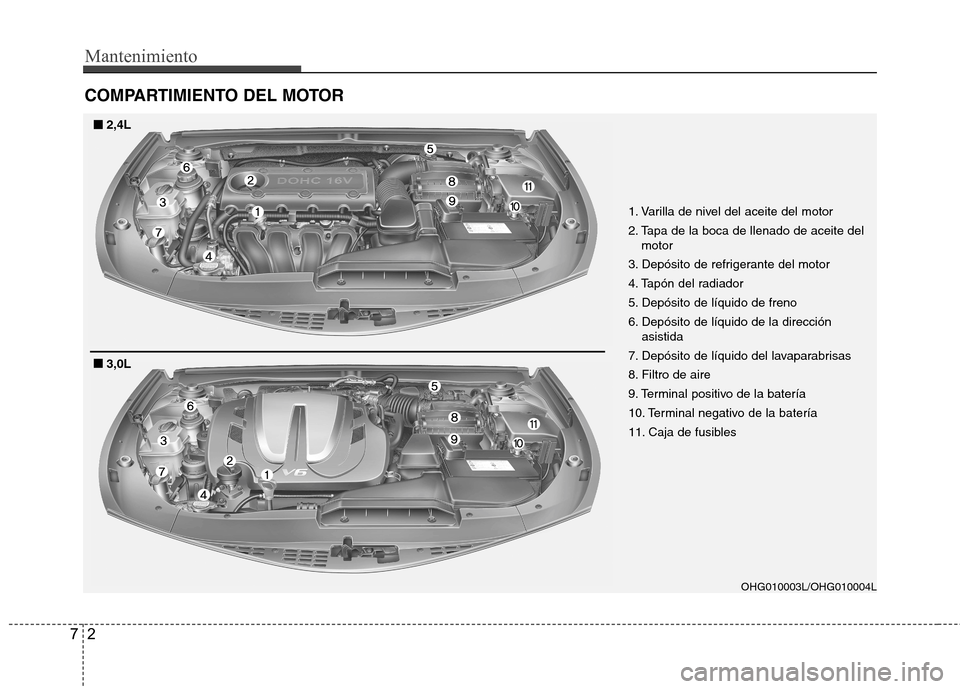

Mantenimiento
2
7
COMPARTIMIENTO DEL MOTOR
OHG010003L/OHG010004L
■■
2,4L
■
■ 3,0L 1. Varilla de nivel del aceite del motor
2. Tapa de la boca de llenado de aceite del
motor
3. Depósito de refrigerante del motor
4. Tapón del radiador
5. Depósito de líquido de freno
6. Depósito de líquido de la dirección asistida
7. Depósito de líquido del lavaparabrisas
8. Filtro de aire
9. Terminal positivo de la batería
10. Terminal negativo de la batería
11. Caja de fusibles
Page 339 of 447

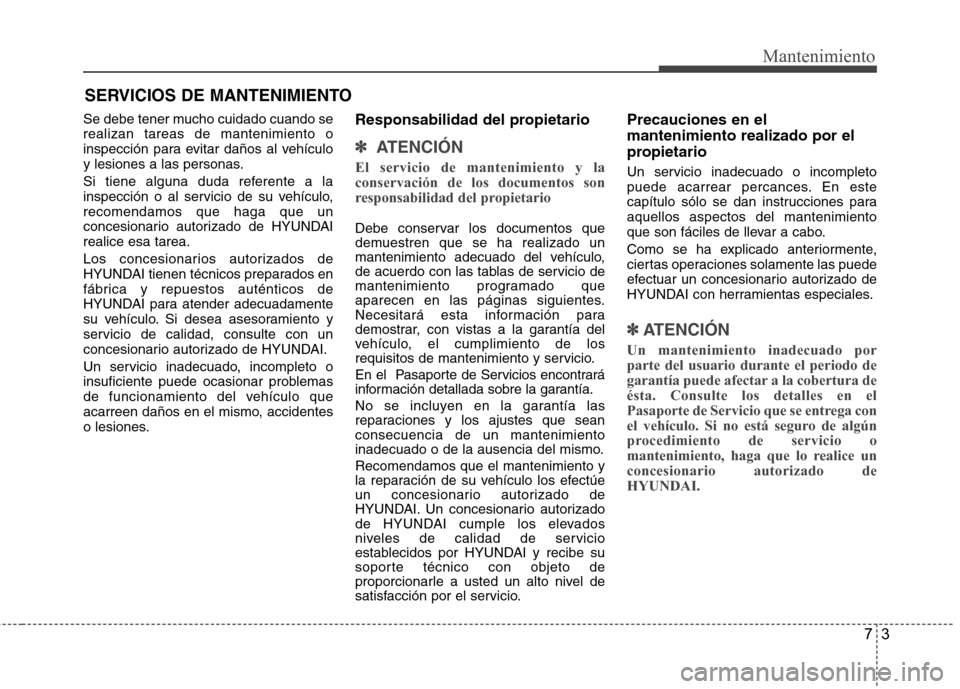

73
Mantenimiento
SERVICIOS DE MANTENIMIENTO
Se debe tener mucho cuidado cuando se realizan tareas de mantenimiento o
inspección para evitar daños al vehículo
y lesiones a las personas.
Si tiene alguna duda referente a la
inspección o al servicio de su vehículo,recomendamos que haga que un
concesionario autorizado de HYUNDAIrealice esa tarea.
Los concesionarios autorizados de
HYUNDAI tienen técnicos preparados en
fábrica y repuestos auténticos de
HYUNDAI para atender adecuadamente
su vehículo. Si desea asesoramiento y
servicio de calidad, consulte con un
concesionario autorizado de HYUNDAI.
Un servicio inadecuado, incompleto o
insuficiente puede ocasionar problemas
de funcionamiento del vehículo que
acarreen daños en el mismo, accidentes
o lesiones. Responsabilidad del propietario
✽✽
ATENCIÓN
El servicio de mantenimiento y la conservación de los documentos son
responsabilidad del propietario
Debe conservar los documentos que
demuestren que se ha realizado un
mantenimiento adecuado del vehículo,
de acuerdo con las tablas de servicio de
mantenimiento programado que
aparecen en las páginas siguientes.
Necesitará esta información para
demostrar, con vistas a la garantía del
vehículo, el cumplimiento de los
requisitos de mantenimiento y servicio.
En el Pasaporte de Servicios encontrará
información detallada sobre la garantía.
No se incluyen en la garantía las
reparaciones y los ajustes que seanconsecuencia de un mantenimiento
inadecuado o de la ausencia del mismo. Recomendamos que el mantenimiento y
la reparación de su vehículo los efectúe
un concesionario autorizado de
HYUNDAI. Un concesionario autorizado
de HYUNDAI cumple los elevados
niveles de calidad de servicio
establecidos por HYUNDAI y recibe su
soporte técnico con objeto de
proporcionarle a usted un alto nivel de
satisfacción por el servicio. Precauciones en el mantenimiento realizado por el
propietario
Un servicio inadecuado o incompleto
puede acarrear percances. En este
capítulo sólo se dan instrucciones paraaquellos aspectos del mantenimiento
que son fáciles de llevar a cabo.
Como se ha explicado anteriormente,
ciertas operaciones solamente las puede
efectuar un concesionario autorizado de
HYUNDAI con herramientas especiales.
✽✽
ATENCIÓN
Un mantenimiento inadecuado por parte del usuario durante el periodo de
garantía puede afectar a la cobertura deésta. Consulte los detalles en el
Pasaporte de Servicio que se entrega con
el vehículo. Si no está seguro de algún
procedimiento de servicio o
mantenimiento, haga que lo realice unconcesionario autorizado deHYUNDAI.
Page 340 of 447

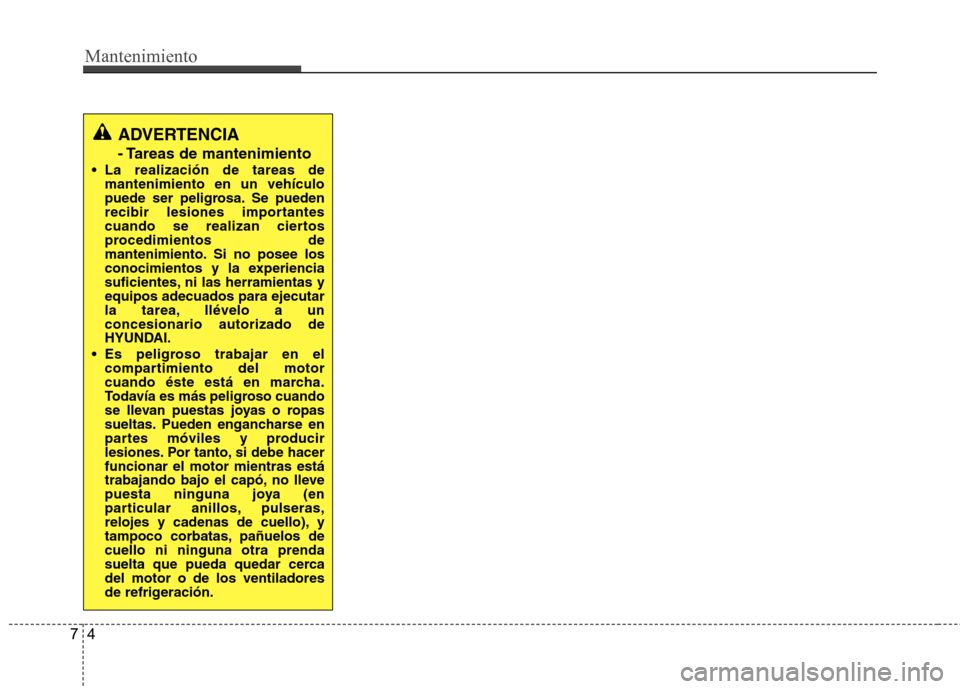

Mantenimiento
4
7
ADVERTENCIA
- Tareas de mantenimiento
La realización de tareas de mantenimiento en un vehículo
puede ser peligrosa. Se pueden
recibir lesiones importantes
cuando se realizan ciertos
procedimientos de
mantenimiento. Si no posee los
conocimientos y la experiencia
suficientes, ni las herramientas yequipos adecuados para ejecutar
la tarea, llévelo a unconcesionario autorizado de
HYUNDAI.
Es peligroso trabajar en el compartimiento del motor
cuando éste está en marcha.
Todavía es más peligroso cuando
se llevan puestas joyas o ropas
sueltas. Pueden engancharse en
partes móviles y producir
lesiones. Por tanto, si debe hacerfuncionar el motor mientras está
trabajando bajo el capó, no lleve
puesta ninguna joya (en
particular anillos, pulseras,
relojes y cadenas de cuello), y
tampoco corbatas, pañuelos decuello ni ninguna otra prenda
suelta que pueda quedar cercadel motor o de los ventiladores
de refrigeración.
