Hyundai Coupe 2004 Betriebsanleitung (in German)

1EIGENSCHAFTEN DES HYUNDAI

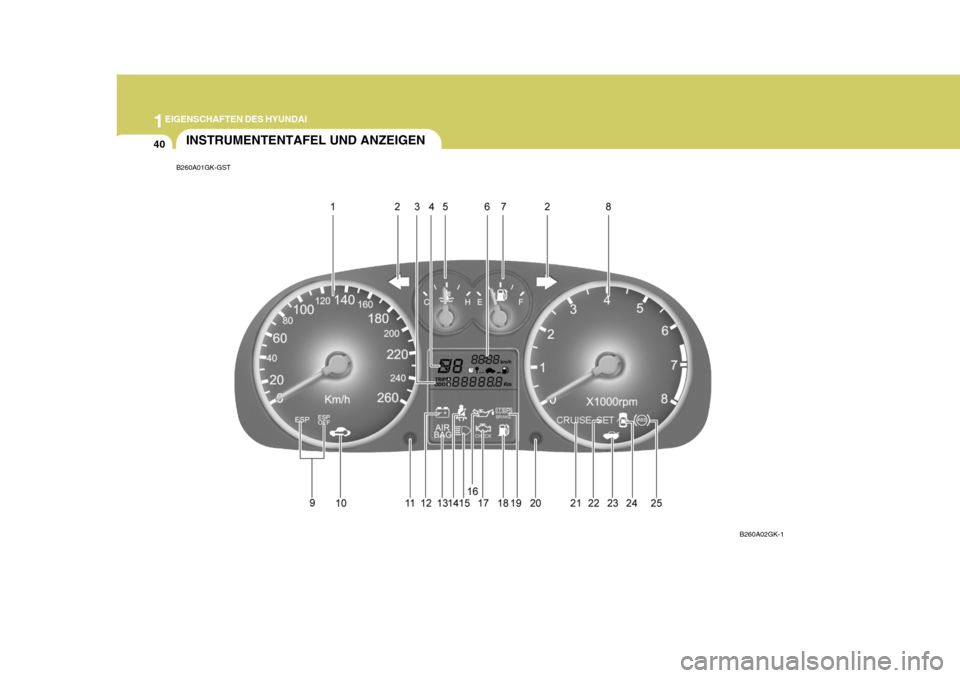

40INSTRUMENTENTAFEL UND ANZEIGEN
B260A01GK-GST
B260A02GK-1

1
EIGENSCHAFTEN DES HYUNDAI
41
1. Tachometer
2. Blinkeranzeige
3. Kilometerzähler/Tageskilometerzähler
4. Anzeigeleuchte der Schaltstufen des Automatikgetriebes (Falls vorhanden)
5. Temperaturanzeige
6. Bordcomputer
7. Kraftstoffanzeige
8. Drehzahlmesser
9. Anzeigen für das elektronische Stabilitätsprogramm (Falls vorhanden)
10.Wegfahrsperren-Warnleuchte
11.Rückstellknopf für Kilometerzähler
12.Ladekontrolleuchte 13.SRS (Airbag)-Warnanzeige
14.Gurtwarnleuchte
15.Fernlicht-Kontrolleuchte
16.Öldruckwarnanzeige
17.Motorwarnleuchte
18.Kraftstoffstand-Warnanzeige
19.Warnanzeige für Handbremse-/Bremsflüssigkeitsstand
20.Rückstellknopf für Bordcomputer
21.Geschwindigkeitsregler-Anzeige (Falls vorhanden)
22.CRUISE SET- Anzeige (Falls vorhanden)
23.Warnanzeige bei offenem Kofferraum
24.Warnungsanzeige bei offener Tür
25.ABS-Warnanzeige

1EIGENSCHAFTEN DES HYUNDAI
42
!
ANZEIGE UND WARNLEUCHTE
B260D01A-AST Blinker-Kontrolleuchten
Die blinkenden grünen Pfeile auf der Instrumententafel zeigen in die vomBlinker gesetzte Richtung. Leuchtet der Pfeil zwar auf, blinkt aber nicht, blinkt er schneller als normal oder blinkter überhaupt nicht, liegt eine Fehlfunktion des Blinkersystems vor. In diesem Fall an einen Hyundai-Händler wenden.
B260P02Y-GST ABS-Warnleuchte (Falls vorhanden)
Beim Drehen des Zündschlüssels auf die Position "ON" leuchtet die ABS- Warnleuchte auf und erlischt nacheinigen Sekunden wieder. Falls diese Leuchte während der Fahrt aufleuchtet, lassen Sie lhr Fahrzeug sofort beieinem HYUNDAI-Händler überprüfen. Das normale Bremssystem ist hiervon nicht betroffen. Bei einer Störung istdas ABS jedoch nicht mehr wirksam. WARNUNG:
Wenn die ABS SRI- undFeststellbrems-/Bremsflüssigkeits- stand-Warnleuchte eingeschaltet bleibt oder während der Fahrtaufleuchtet, liegt möglicherweise eine Störung der elektronischen Bremskraftverteilung vor (EBD).Ist dies der Fall, das Fahrzeug nicht abrupt stoppen und so schnell wie möglich von einem Hyundai-Händler überprüfen lassen. B260F01A-AST Fernlicht-Kontrolleuchte
Werden die Scheinwerfer auf Fernlicht eingeschaltet, leuchtet die Fernlicht- Kontrolleuchte. B260G01A-AST
Öldruck-Warnleuchte
VORSICHT:
Leuchtet die Öldruckwarnleuchte bei laufendem Motor kontinuierlich, kann es zu schwerenBeschädigungen des Motors kommen. Die Öldruckwarnleuchte wird immer dann eingeschaltet,wenn der Öldruck zu niedrig ist. Bei normalem Fahrbetrieb leuchtet sie auf, wenn der Zündschaltereingeschaltet wird, erlischt aber, wenn der Motor angesprungen ist. Leuchtet die Öldruckwarnleuchtebei laufendem Motor weiter, wird eine schwere Fehlfunktion angezeigt.Ist dies der Fall, das Fahrzeug so schnell, wie es die Sicherheit zuläßt, anhalten, den Motor abstellen undden Ölstand überprüfen. Bei zu niedrigem Ölstand das Motoröl auf den zulässigen Stand auffüllen undden Motor erneut anlassen. Leuchtet die Warnleuchte auch weiterhin bei laufendem motor, den
!

1
EIGENSCHAFTEN DES HYUNDAI
43
!
B260H03GK-AST
Handbrems-, Bremsflüssigkeitsstand-Warnleuchte
WARNUNG:
Bei Problemen mit den Bremsen diese so bald wie möglich von einem Hyundai-Vertragshändler prüfenlassen. Das Fahren des Fahrzeugs bei einer Störung der elektrischen Bremsanlage oder derBremshydraulik ist äußerst gefährlich und kann zu schweren Verletzungen oder zum Tod führen. Aufleuchten der Warnleuchte Diese Leuchte leuchtet bei angezogener Handbremse undeingeschalteter Zündung; sie erlischt, wenn die Handbremse gelöst wird. Nach dem Anspringen des Motors mußdie Leuchte nach ca. 3 Sekunden ausgehen. Wenn die Feststellbremse nichtangezogen ist, muß die Warnleuchte aufleuchten, wenn der Zündschlüssel auf Stellung "ON" bzw. "START"gedreht wird und nach ca. 3 Sekunden ausgehen. Wenn die Leuchte zu einem anderen Zeitpunkt aufleuchtet, dasFahrzeug, soweit dies sicher möglich ist, abseits der Straße anhalten.Die Warnleuchte leuchtet auch dann, wenn der Bremsflüssigkeitsstand im Behälter unter die MIN. Markierungfällt. Tritt nach dem Nachfüllen von Bremsflüssigkeit (DOT 3 oder DOT 4) keine Störung mehr auf, muß trotzdemvon einem Hyundai-Händler eine überprüfung durchgeführt werden.Treten weitere Störungen auf, darf das Fahrzeug nicht mehr gefahren werden,sondern muß von einem Abschleppdienst zum nächsten Hyundai-Händler transportiert werden.Dieser Hyundai ist mit einer Zweikreis- Bremsanlage ausgestattet. Dies bedeutet, daß an zwei Rädern immernoch Bremskraft anliegt, auch wenn einer der Bremskreise ausgefallen ist. Funktioniert nur noch einer der beidenBremskreise, muß mit einem längeren Pedalweg und einem höheren Kraftaufwand beim Bremsengerechnet werden. Darüber hinaus verlängert sich der Bremsweg. Fallen die Bremsen während der Fahrt aus, ineinen niedrigeren Gang schalten, um die Motorbremswirkung auszunutzen, dann das Fahrzeug, sobald dies sichermöglich ist, anhalten.
Motor umgehend abstellen. Grundsätzlich muß dann der Motor vor dem erneuten Fahren von einem Hyundai-Händler überprüft werden.

1EIGENSCHAFTEN DES HYUNDAI
44
!
B260J01S-GST
Ladekontrolleuchte
Die Ladekontrolleuchte sollte beim Einschalten der Zündung aufleuchtenund erlöschen, wenn der Motor läuft. Wenn die Anzeige auch bei laufendem Motor noch leuchtet, liegt eineFehlfunktion in der elektrischen An- lage vor. Wenn die Anzeige während der Fahrt aufleuchtet, halten Sie an,stellen Sie den Motor ab und schauen Sie unter die Motorhaube. Stellen Sie fest, ob der Generator-Antriebsriemenvorhanden ist. Wenn ja, kontrollieren Sie die Spannung des Riemens. Lassen Sie anschließend die Anlagevon Ihrem Hyundai-Händler überprüfen.
VORSICHT:
Wenn der Antriebsriemen(Generatorriemen) beschädigt oder locker ist oder sogar fehlt, währenddas Fahrzeug fährt, kann das eine erhebliche Störung hervorrufen. Der Motor könnte sogar überhitztwerden, da dieser Riemen auch die Wasserpumpe antreibt.
B260M01A-AST Kraftstoff-Warnleuchte
Die Kraftstoff-Warnleuchte leuchtet auf, bevor der Kraftstofftank völlig leer ist. Sobald die Kraftstoffwarnleuchte aufleuchtet, muß so schnell wie möglichKraftstoff nachgetankt werden. Wird bei leuchtender Kraftstoffwarnanzeige oder bei Anzeige des Kraftstoffstandsunter "E" weitergefahren, kann es zu Zündaussetzern des Motors und zu Beschädigungen des Katalysatorskommen.
B260L01A-GST
Warnanzeige bei offener Tür
Diese Warnanzeige zeigt an, daß eine der Türen nicht fest geschlossen ist.
B260B01JM-ASTServicewarnanzeige
(SRI) für das zusätzliche Rückhaltesystem (SRS)
Die Servicewarnanziege (SRI) für das zusätzliche Rückhaltesystem (SRS) leuchtet etwa 6 Sekunden lang nachdem Einschalten der Zündung auf und geht aus, wenn der Motor gestartet ist. Diese Leuchte leuchtet auch auf, wenn das SRS nicht einwandfrei funktioniert. Wenn die SRS SRI nicht aufleuchtetoder ständig leuchtet, nachdem sie nach dem Drehen des Schlüssels auf Stellung "ON" etwa 6 Sekunden langgeleuchtet hat, oder wenn sie nach dem Anspringen des Motors oder während der Fahrt aufleuchtet, mußdas SRS-System in einer Hyundai- Vertragswerkstatt überprüft werden.
B260K01F-AST Warnleuchte für offene Heckklappe
Diese Leuchte erlischt erst dann, wenn die Heckklappe ganz geschlossen ist.

1
EIGENSCHAFTEN DES HYUNDAI
45
B260N02A-AST Motorwarnleuchte
Diese Warnleuchte leuchtet dann, wenn eine Fehlfunktion eines Teils derAbgasanlage vorliegt, und wenn das System nur unzulässig funktioniert, so daß die vorgeschriebenen Abgaswertenicht eingehalten werden. Die Lampe leuchtet auch auf, wenn der Zündschlüssel in die Stellung "ON"gedreht wird, und geht nach ein paar Sekunden aus, wenn der Motor angesprungen ist. Leuchtet die Warnleuchte beim Fahren oder leuchtet sie nicht beim Schalten des Zündschlüssels in die Position"ON" (Fahrt) ein, muß das System beim nächsten Vertragshändler überprüft werden.
B260E01HP-GST Gurtwarnleuchte
Die Gurtwarnleuchte blinkt 6 Sekunden lang, wenn der Zündschlüssel von "OFF" auf "ON" oder "START"gedreht wird.
B260Q01E-DST Geschwindigkeitsregler- Anzeige(Falls vorhanden)
Die Geschwindigkeitsregler-Anzeige in der Instrumententafel leuchtet auf, wenn der Geschwindigkeitsregler-Hauptschalter am Ende des Hebels gedrückt wird. Die Anzeige leuchtet nicht mehr, wennder Hauptschalter ein zweites Mal gedrückt wird. Informationen zur Verwendung desTempomats finden Sie ab Seite 1-73.B265C01LZ-AST Anzeigen für das elektronischeStabilitätsprogramm(Falls vorhanden)
Die Anzeigen der Traktionskontrolle ändern sich je nach Zündschalterposition und danach, obdas System in Betrieb ist oder nicht. Sie leuchten auf, wenn der Zündschlüssel in die Stellung "ON"gedreht wird, müssen aber nach 3 Sekunden ausgehen. Wenn die ESP- oder ESP-OFF-Anzeige kontinuierlichleuchtet, muß das System in einer Hyundai-Werkstatt überprüft werden. Siehe Kapitel 2 für mehr Informationenüber das ESP-System.
B260R01E-GST CRUISE SET-Anzeige (Falls vorhanden)
Die Anzeige "CRUISE SET" im Instrumentenblock leuchtet auf, wenn der Schalter der Geschwindigkeitsregelung nach untenauf "SET/COAST" gedrückt wird. Die Anzeige "CRUISE SET" leuchtet nicht, wenn der Schalter derGeschwindigkeitsregelung auf Posi- tion "CANCEL" steht.

1EIGENSCHAFTEN DES HYUNDAI
46INSTRUMENTENTAFEL
B270A01A-AST WARNTON BREMSBELAG- VERSCHLEISS Die vorderen und hinteren Bremsbeläge sind mitVerschleißanzeigern ausgestattet, die ein hohes quietschendes bzw. schabendes Geräusch erzeugen, wennneue Bremsbeläge erforderlich sind. Während der Fahrt ist das Geräusch entweder die ganze Zeit zu hören,oder es kommt und geht. Es kann ebenfalls zu hören sein, wenn das Bremspedal fest niedergetreten wird.Wenn die verschlissenen Beläge nicht ausgewechselt werden, kann dies zu kostspieligen Schäden an denBremsscheiben führen. Daher unbedingt einen Hyundai- Vertragshändler aufsuchen. B280A01A-AST KRAFTSTOFFANZEIGE
Die Kraftstoffanzeige zeigt unabhängig von der Position des Zündschalters den ungefähren Kraftstoffstand imTank an. Der Tankinhalt ist in Kapitel 9 angegeben. HGK2059
B260U01TB-GST
Wegfahrsperren-Anzeige
Diese Anzeige leuchtet nach dem Einschalten der Zündung einige Sekunden lang auf. Zu diesem Zeitpunkt kann der Motor gestartetwerden. Die Leuchte erlischt, wenn der Motor anspringt. Sollte die Leuchte erlischen, bevor der Motor anspringt,muß der Zündschlüssel wieder auf Position "LOCK" gedreht und der Mo- tor erneut gestartet werden. Wenn dieLeuchte beim Einschalten der Zündung fünf Sekunden lang blinkt, ist das Wegfahrsperrensystem gestört.Befolgen Sie in diesem Fall die Notfallprozedur (siehe Seite 1-4) oder wenden Sie sich an einen Hyundai-Händler.

1
EIGENSCHAFTEN DES HYUNDAI
47
!
B290A02A-AST KÜHLMITTELTEMPERATURANZ EIGE
WARNUNG:
Den Kühlerdeckel niemals bei heißem Motor abschrauben. Das unter Druck stehende Kühlmittel kann herausspritzen und schwereVerbrennungen verursachen. Vor dem Abschrauben des Kühlerdeckels daher warten, bis derMotor abgekühlt ist. HGK2060Die Nadel derKühlmitteltemperaturanzeige muß imnormalen Bereich bleiben. Wenn sie sich über das Meßinstrument auf den Bereich "H" (heiß) bewegt, fahren Siean den Straßenrand, halten, sobald dies möglich ist, an, und stellen den Motor ab. Öffnen Sie dann dieMotorhaube und überprüfen Sie den Kühlmittelstand sowie den Wasserpumpen-Antriebsriemen.Wenn Sie eine Störung im Kühlsystem vermuten, lassen Sie das Kühlsystem sobald wie möglich von einem Hyundai-Händler überprüfen. B300A01A-GST TACHOMETER Der Tachometer zeigt die Geschwindigkeit des Fahrzeugs in Ki- lometer pro Stunde an.
B300A01GK

1EIGENSCHAFTEN DES HYUNDAI
48
B310B01GK-GST Kilometerzähler/ Tageskilometerzähler Funktionsweise des digitalen Kilometerzählers/Tageskilometerzählers Funktionsweise des digitalen Kilomet- erzählers/TageskilometerzählersDurch Hineindrücken des Rückstellschalters auf der rechten Seite des Tachometers beieingeschalteter Zündung wird die folgende Reihenfolge angezeigt: 1. Kilometerzähler Der Kilometerzähler zeichnet die Gesamtfahrtstrecke in Kilometern auf.Er ist sehr nützlich zum Einhalten der Wartungsintervalle. HINWEIS: Jegliche Manipulation am Kilome- terzähler führt zum Erlöschen der Garantie.
HGK2061
HGK2061-2
1
2 3
!
B330A02A-AST DREHZAHLMESSER Der Drehzahlmesser zeigt die Motordrehzahl in Umdrehungen pro Minute (U/min) an.
VORSICHT:
Der Motor soll nicht auf eine sohohe Drehzahl hochgedrehtwerden, daß die Drehzahlmessernadel in den roten Bereich eintritt. Dies kann zuschweren Beschädigungen des Motors führen. B330A01GK

1
EIGENSCHAFTEN DES HYUNDAI
49
2,3 Tageskilometerzähler Zeigt die Kilometerdistanz von zwei unterschiedlichen Strecken an.
TRIP A: Erste gefahrene Strecke vom Ausgangspunkt zum ersten Zielpunkt.
TRIP B: Zweite gefahrene Strecke
vom ersten Zielpunkt zumEndpunkt.
Um zwischen TRIP A und TRIP B hin-und herzuschalten, den Rückstellschalter drücken. Wird der Schalter länger als 1 Sekundengedrückt, wird die Anzeige auf 0 rückgestellt.BORDCOMPUTER

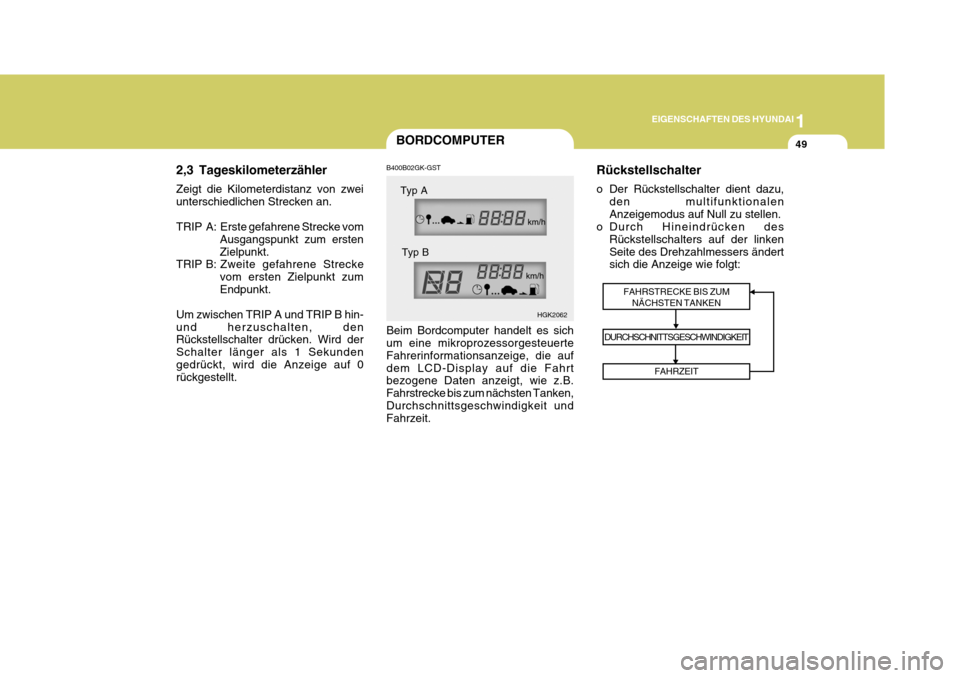

B400B02GK-GST Beim Bordcomputer handelt es sich um eine mikroprozessorgesteuerte Fahrerinformationsanzeige, die aufdem LCD-Display auf die Fahrt bezogene Daten anzeigt, wie z.B. Fahrstrecke bis zum nächsten Tanken,Durchschnittsgeschwindigkeit und Fahrzeit. Rückstellschalter
o Der Rückstellschalter dient dazu,
den multifunktionalen Anzeigemodus auf Null zu stellen.
o Durch Hineindrücken des
Rückstellschalters auf der linkenSeite des Drehzahlmessers ändert sich die Anzeige wie folgt:
FAHRSTRECKE BIS ZUMNÄCHSTEN TANKEN
DURCHSCHNITTSGESCHWINDIGKEIT FAHRZEIT
HGK2062
Typ A
Typ B
