Hyundai Coupe 2004 Betriebsanleitung (in German)

1EIGENSCHAFTEN DES HYUNDAI
80
B670D01GK-AST Luftstromregler Über diesen Drehregler wird der Luftstrom gesteuert. Der Luftstrom kann auf den Fußraum, auf die Öffnungender Armaturentafel sowie die Windschutzscheibe ausgerichtet werden. Die LuftstrompositionenKopfraum, Kopf-/Fußraum, Fußraum, Fußraum/Defroster und Defroster werden durch fünf Symbolegekennzeichnet. HGK2094
o Wenn der Zündschalter auf die
Stellung "ON" gedreht wird,schaltet die Lufteinlaßsteuerung automatisch auf den Modus " " (unabhängig von derSchalterposition). Dies ist eine normale Funktion.
Kopfraumposition
Bei gewählter "Kopfraumposition" wird die Luft über die Kopfraum-Belüftungsdüsen zugeführt.
HGK2095

1
EIGENSCHAFTEN DES HYUNDAI
81
HGK2098

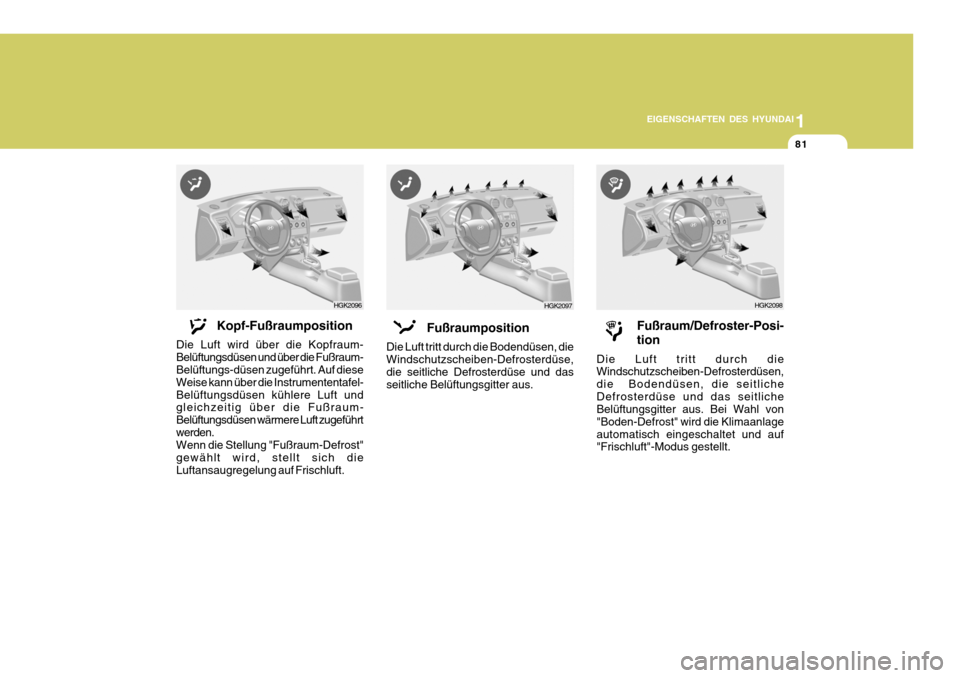

Fußraum/Defroster-Posi- tion
Die Luft tritt durch die Windschutzscheiben-Defrosterdüsen, die Bodendüsen, die seitlicheDefrosterdüse und das seitliche Belüftungsgitter aus. Bei Wahl von "Boden-Defrost" wird die Klimaanlageautomatisch eingeschaltet und auf "Frischluft"-Modus gestellt.
Kopf-Fußraumposition
Die Luft wird über die Kopfraum- Belüftungsdüsen und über die Fußraum- Belüftungs-düsen zugeführt. Auf diese Weise kann über die Instrumententafel-Belüftungsdüsen kühlere Luft und gleichzeitig über die Fußraum- Belüftungsdüsen wärmere Luft zugeführtwerden. Wenn die Stellung "Fußraum-Defrost" gewählt wird, stellt sich dieLuftansaugregelung auf Frischluft. Fußraumposition
Die Luft tritt durch die Bodendüsen, dieWindschutzscheiben-Defrosterdüse,die seitliche Defrosterdüse und das seitliche Belüftungsgitter aus.
HGK2096 HGK2097

1EIGENSCHAFTEN DES HYUNDAI
82HEIZREGLER

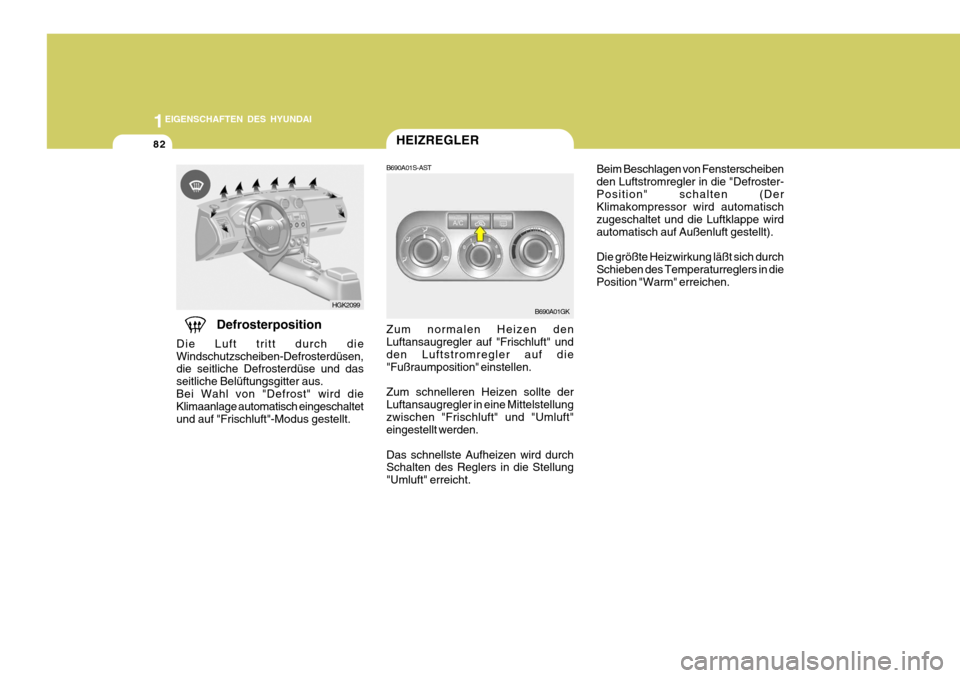

Defrosterposition
Die Luft tritt durch die Windschutzscheiben-Defrosterdüsen, die seitliche Defrosterdüse und das seitliche Belüftungsgitter aus.Bei Wahl von "Defrost" wird die Klimaanlage automatisch eingeschaltet und auf "Frischluft"-Modus gestellt. B690A01S-AST Zum normalen Heizen den Luftansaugregler auf "Frischluft" und den Luftstromregler auf die "Fußraumposition" einstellen. Zum schnelleren Heizen sollte der Luftansaugregler in eine Mittelstellungzwischen "Frischluft" und "Umluft" eingestellt werden. Das schnellste Aufheizen wird durch Schalten des Reglers in die Stellung "Umluft" erreicht.
HGK2099
B690A01GKBeim Beschlagen von Fensterscheibenden Luftstromregler in die "Defroster-Position" schalten (Der Klimakompressor wird automatisch zugeschaltet und die Luftklappe wirdautomatisch auf Außenluft gestellt). Die größte Heizwirkung läßt sich durch Schieben des Temperaturreglers in die Position "Warm" erreichen.

1
EIGENSCHAFTEN DES HYUNDAI
83DEFROSTERBELÃœFTUNG
B710A01S-AST Die Belüftung ist wie folgt zu betätigen.
o Stellen Sie die Luftklappenkontrolle auf "Fresh" ( ).
o Um die gesamte angesaugte Luft über die Belüftungsdüsen der Instrumententafel zuzuführen, mußder Luftstromregler auf die Position "Kopfraum" geschaltet werden.
o Den Gebläsestufenregler auf die ge- wünschte Gebläsestärke einstellen.
o Den Temperaturregler auf eine
Stellung zwischen "Kalt" und "Warm" einstellen. B720A01FC-GST Zum Defrosten der Windschutzscheibe oder zum Entfernen von Beschlag kann das Heiz-/Belüftungssystem verwendet werden. Freibekommen einer beschlagenen Windschutzscheibe:
o Den Luftstromregler auf Defrost ( )
stellen. (Der Klimakompressor wird automatisch zugeschaltet und die Luftklappe wird automatisch auf Außenluft gestellt).
o Den Temperaturregler auf die gewünschte Position stellen.
o Den Gebläseregler auf eine beliebige
Position zwischen 1 und 4 stellen.
B710A01GK B720A01GK
BI-LEVEL-HEIZUNG
B700A02E-AST Der Hyundai ist mit BI-LEVEL- Heizreglern ausgestattet. Um dieses Merkmal zu nutzen, wie folgt vorgehen:
o Stellen Sie die Luftklappenkontrolle auf "Fresh" ( ).
o Den Luftstromregler in die ( ) Position schalten.
o Den Gebläsestufenregler auf die gewünschte Gebläsestärke einstellen.
o Den Temperaturregler auf eine Stellung zwischen "Kalt" und "Warm"einstellen.
B700A01GK

1EIGENSCHAFTEN DES HYUNDAI
84

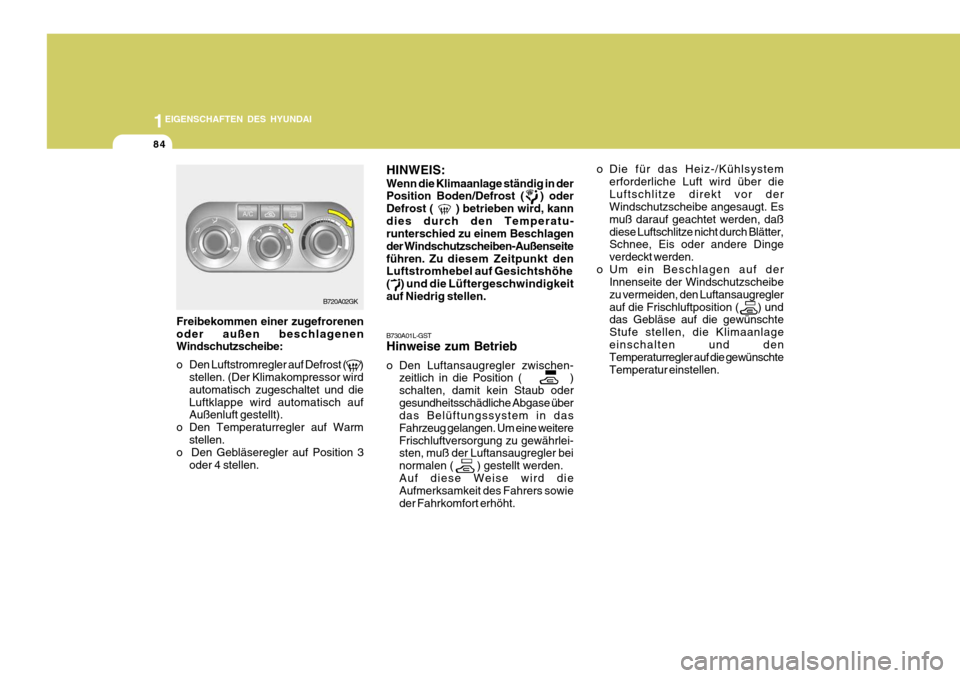

Freibekommen einer zugefrorenen oder außen beschlagenen Windschutzscheibe:
o Den Luftstromregler auf Defrost ( )
stellen. (Der Klimakompressor wird automatisch zugeschaltet und dieLuftklappe wird automatisch auf Außenluft gestellt).
o Den Temperaturregler auf Warm stellen.
o Den Gebläseregler auf Position 3
oder 4 stellen. HINWEIS: Wenn die Klimaanlage ständig in der Position Boden/Defrost ( ) oder Defrost ( ) betrieben wird, kanndies durch den Temperatu- runterschied zu einem Beschlagen der Windschutzscheiben-Außenseite
führen. Zu di
esem Zeitpunkt den
Luftstromhebel auf Gesichtshöhe
( ) und die Lüftergeschwindigkeitauf Niedrig stellen.
o Die für das Heiz-/Kühlsystem
erforderliche Luft wird über die Luftschlitze direkt vor der Windschutzscheibe angesaugt. Es muß darauf geachtet werden, daßdiese Luftschlitze nicht durch Blätter, Schnee, Eis oder andere Dinge verdeckt werden.
o Um ein Beschlagen auf der Innenseite der Windschutzscheibezu vermeiden, den Luftansaugreglerauf die Frischluftposition ( ) und das Gebläse auf die gewünschte Stufe stellen, die Klimaanlageeinschalten und den Temperaturregler auf die gewünschte Temperatur einstellen.
B720A02GK
B730A01L-GST Hinweise zum Betrieb
o Den Luftansaugregler zwischen-
zeitlich in die Position ( ) schalten, damit kein Staub odergesundheitsschädliche Abgase über das Belüftungssystem in das Fahrzeug gelangen. Um eine weitereFrischluftversorgung zu gewährlei- sten, muß der Luftansaugregler bei normalen ( ) gestellt werden.Auf diese Weise wird die Aufmerksamkeit des Fahrers sowie der Fahrkomfort erhöht.

1
EIGENSCHAFTEN DES HYUNDAI
85
B740B01S-AST Betrieb der Klimaanlage Kühlung Kühlung des Fahrzeuginnenraums über die Klimaanlage:
o Das Einstellrad der seitlichen
Belüftungsschlitze auf " " (AUS) stellen, um die Frischluftzufuhr zu unterbrechen.
o Den Gebläsestufenregler einschalten.
o Die Klimaanlage durch Drücken der
Taste einschalten. Gleichzeitig leuchtet die Klimaanlagen- Kontrolleuchte.
o Stellen Sie die Luftklappenkontrolle auf "Fresh" ( ). o Den Temperaturregler in die Position
"kalt" schalten. (In dieser Position wird eine maximale Kühlung gewährleistet. Die Temperatur kann durch Bewegung des Reglers inRichtung der Position "warm" erhöht werden.)
o Den Gebläsestufenregler auf die ge-
wünschte Stufe einstellen. Für einestärkere Kühlung muß der Gebläsestufenregler in eine derhöheren Stufen geschaltet werden, oder mit dem Luftansaugregler wird zeitweilig die Position "Umluft"angewählt.
B740B01GK
KLIMAANLAGE
B740A01S-AST Klimaanlagenschalter Die Klimaanlage wird durch Knopfdruck ein- oder ausgeschaltet. HGK2089-1

1EIGENSCHAFTEN DES HYUNDAI
86

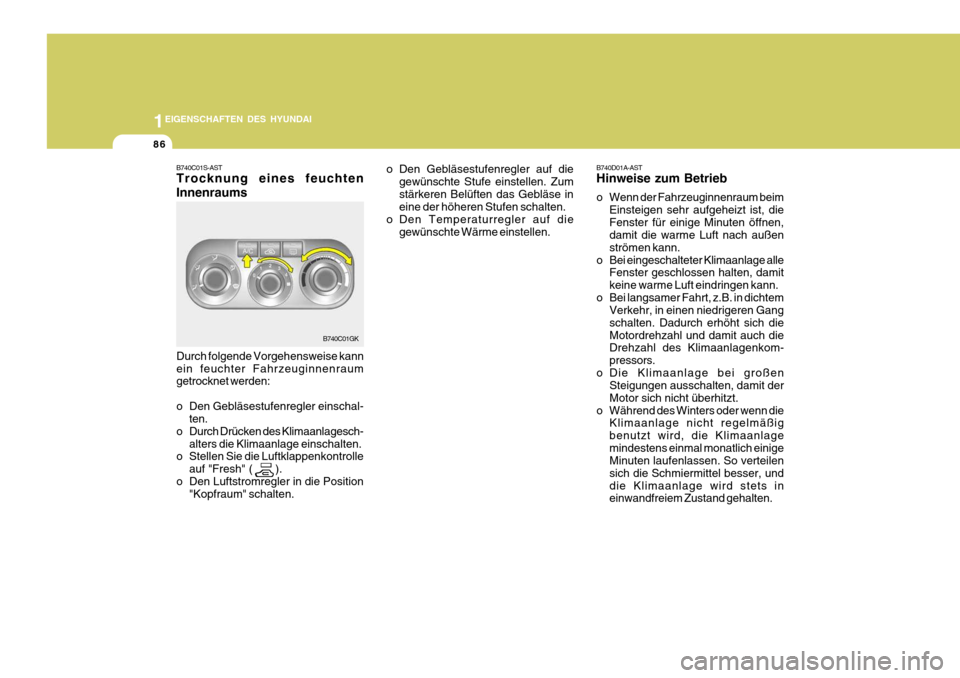

B740C01S-AST Trocknung eines feuchten Innenraums Durch folgende Vorgehensweise kann ein feuchter Fahrzeuginnenraum getrocknet werden:
o Den Gebläsestufenregler einschal-
ten.
o Durch Drücken des Klimaanlagesch-
alters die Klimaanlage einschalten.
o Stellen Sie die Luftklappenkontrolle
auf "Fresh" ( ).
o Den Luftstromregler in die Position "Kopfraum" schalten. B740D01A-AST Hinweise zum Betrieb
o Wenn der Fahrzeuginnenraum beim
Einsteigen sehr aufgeheizt ist, die Fenster für einige Minuten öffnen, damit die warme Luft nach außen strömen kann.
o Bei eingeschalteter Klimaanlage alle Fenster geschlossen halten, damitkeine warme Luft eindringen kann.
o Bei langsamer Fahrt, z.B. in dichtem Verkehr, in einen niedrigeren Gangschalten. Dadurch erhöht sich dieMotordrehzahl und damit auch die Drehzahl des Klimaanlagenkom- pressors.
o Die Klimaanlage bei großen Steigungen ausschalten, damit derMotor sich nicht überhitzt.
o Während des Winters oder wenn die Klimaanlage nicht regelmäßigbenutzt wird, die Klimaanlagemindestens einmal monatlich einige Minuten laufenlassen. So verteilen sich die Schmiermittel besser, unddie Klimaanlage wird stets in einwandfreiem Zustand gehalten.
B740C01GK o Den Gebläsestufenregler auf die
gewünschte Stufe einstellen. Zum stärkeren Belüften das Gebläse in eine der höheren Stufen schalten.
o Den Temperaturregler auf die
gewünschte Wärme einstellen.

1
EIGENSCHAFTEN DES HYUNDAI
87KLIMAAUTOMATIK

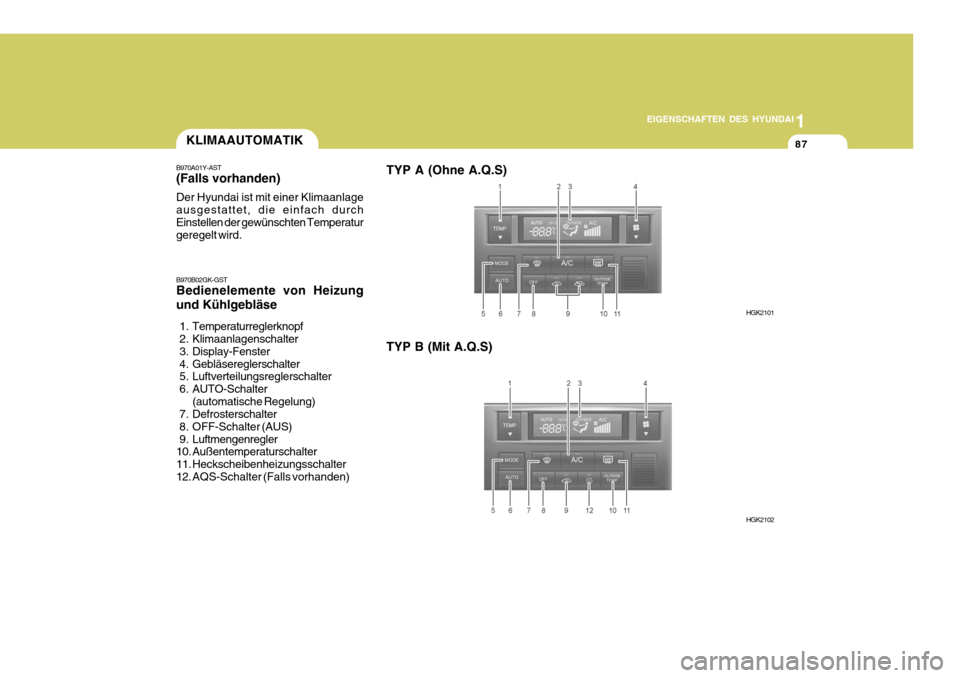

B970A01Y-AST (Falls vorhanden) Der Hyundai ist mit einer Klimaanlage ausgestattet, die einfach durchEinstellen der gewünschten Temperatur geregelt wird. TYP A (Ohne A.Q.S)
B970B02GK-GST Bedienelemente von Heizung und Kühlgebläse
1. Temperaturreglerknopf
2. Klimaanlagenschalter
3. Display-Fenster
4. Gebläsereglerschalter
5. Luftverteilungsreglerschalter
6. AUTO-Schalter (automatische Regelung)
7. Defrosterschalter
8. OFF-Schalter (AUS)
9. Luftmengenregler
10. Außentemperaturschalter
11. Heckscheibenheizungsschalter
12. AQS-Schalter (Falls vorhanden) TYP B (Mit A.Q.S)
HGK2101
HGK2102

1EIGENSCHAFTEN DES HYUNDAI
88
HINWEIS: Wenn die Batterie sich ganz entladen hat oder abgetrennt wurde, wird der Temperaturmodus wieder auf Grad-Celsius zurückgesetzt. Dies ist normal, der Temperatur- modus kann aber wie folgt wiedervon Grad Celsius auf Grad Fahren- heit umgeschaltet werden; Die
TEMP - Taste mindestens 3
Sekunden lang drücken und gleichzeitig die -Taste gedrückt halten. Die Anzeige zeigt daraufhinan, daß die Einheit für die Temperatur auf Celsius bzw. auf Fahrenheit eingestellt ist.(°C

°F bzw. °F


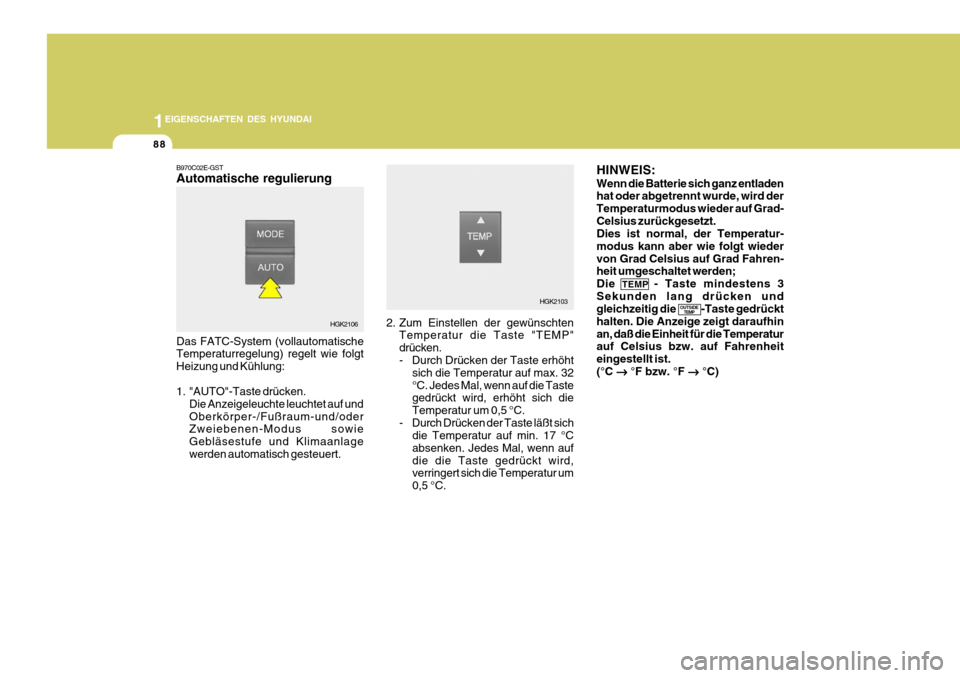

°C)B970C02E-GST Automatische regulierung Das FATC-System (vollautomatische Temperaturregelung) regelt wie folgt Heizung und Kühlung:
1. "AUTO"-Taste drücken.
Die Anzeigeleuchte leuchtet auf und Oberkörper-/Fußraum-und/oder Zweiebenen-Modus sowie Gebläsestufe und Klimaanlagewerden automatisch gesteuert. 2. Zum Einstellen der gewünschten
Temperatur die Taste "TEMP"drücken.
- Durch Drücken der Taste erhöht
sich die Temperatur auf max. 32 °C. Jedes Mal, wenn auf die Taste gedrückt wird, erhöht sich die Temperatur um 0,5 °C.
- Durch Drücken der Taste läßt sich die Temperatur auf min. 17 °Cabsenken. Jedes Mal, wenn aufdie die Taste gedrückt wird, verringert sich die Temperatur um 0,5 °C.
OUTSIDETEMP
HGK2106 HGK2103

1
EIGENSCHAFTEN DES HYUNDAI
89

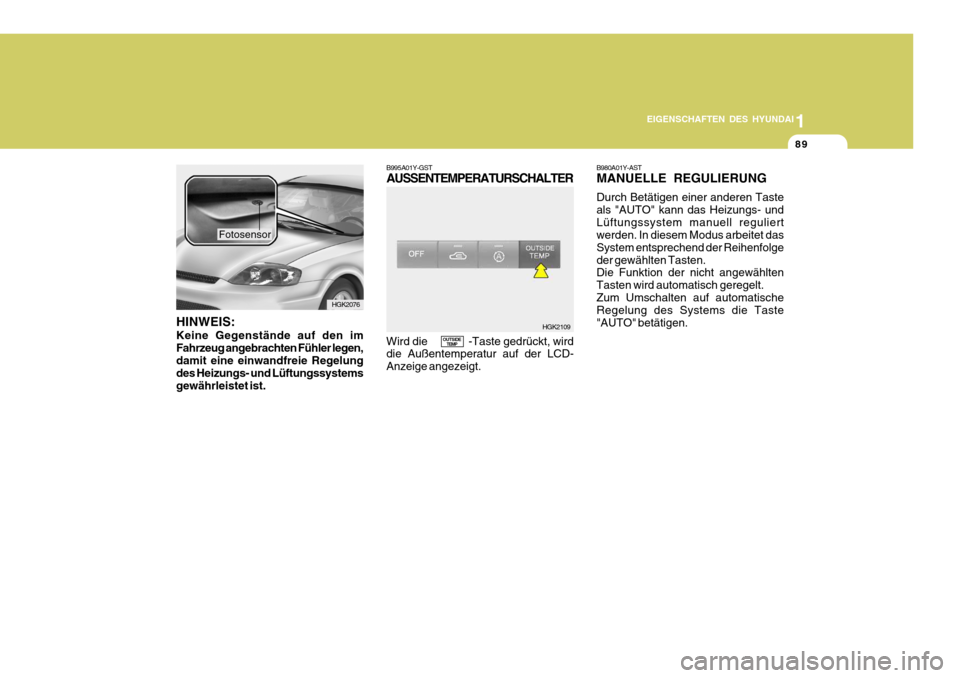

HINWEIS: Keine Gegenstände auf den im Fahrzeug angebrachten Fühler legen,damit eine einwandfreie Regelung des Heizungs- und Lüftungssystems gewährleistet ist. Fotosensor
B995A01Y-GST AUSSENTEMPERATURSCHALTER Wird die -Taste gedrückt, wird die Außentemperatur auf der LCD- Anzeige angezeigt.
OUTSIDE
TEMP B980A01Y-AST MANUELLE REGULIERUNG Durch Betätigen einer anderen Taste als "AUTO" kann das Heizungs- undLüftungssystem manuell reguliert werden. In diesem Modus arbeitet das System entsprechend der Reihenfolgeder gewählten Tasten. Die Funktion der nicht angewählten Tasten wird automatisch geregelt.Zum Umschalten auf automatische Regelung des Systems die Taste "AUTO" betätigen.
HGK2076
HGK2109
