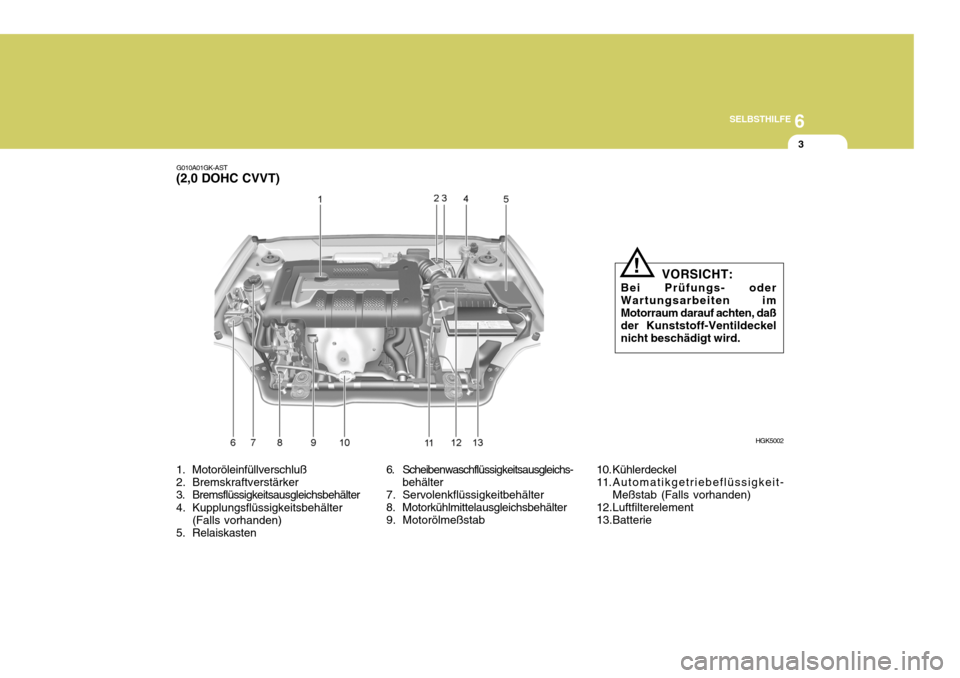

1. Motoröleinfüllverschluß
2. Bremskraftverstärker
3. Bremsflüssigkeitsausgleichsbehälter
4. Kupplungsflüssigkeitsbehälter
(Falls vorhanden)
5. Relaiskasten 6. Scheibenwaschflüssigkeitsausgleichs-
behälter
7. Servolenkflüssigkeitbehälter
8. Motorkühlmittelausgleichsbehälter
9. Motorölmeßstab 10. Kühlerdeckel
11.Automatikgetriebeflüssigkeit-
Meßstab (Falls vorhanden)
12.Luftfilterelement
13.Batterie HGK5002
VORSICHT:
Bei Prüfungs- oder Wartungsarbeiten im Motorraum darauf achten, daß der Kunststoff-Ventildeckelnicht beschädigt wird.!

6SELBSTHILFE
4

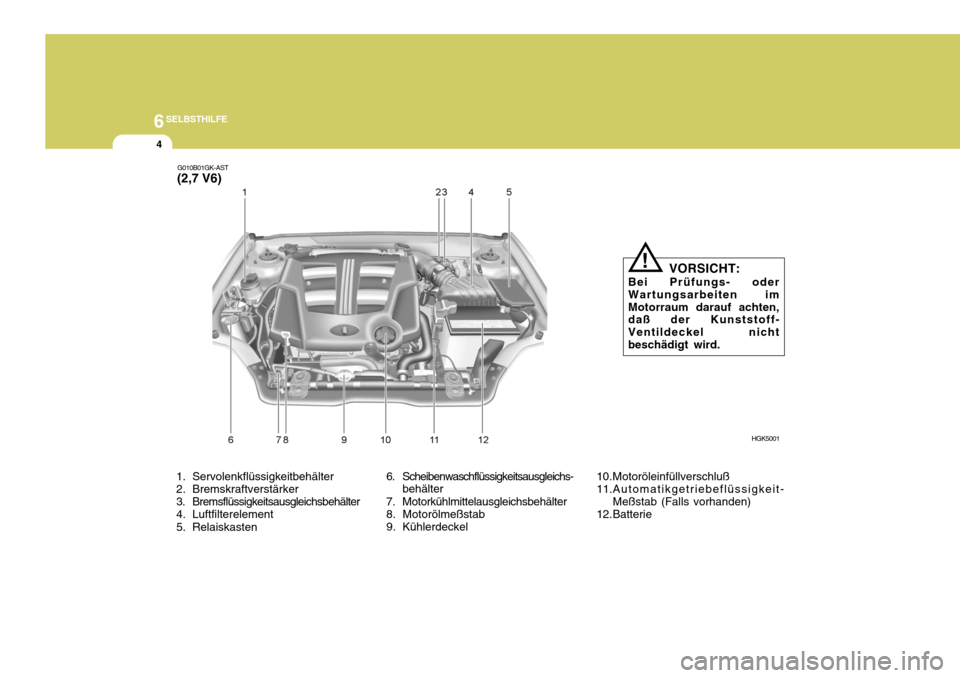

1. Servolenkflüssigkeitbehälter
2. Bremskraftverstärker
3. Bremsflüssigkeitsausgleichsbehälter
4. Luftfilterelement
5. Relaiskasten 6. Scheibenwaschflüssigkeitsausgleichs-
behälter
7. Motorkühlmittelausgleichsbehälter
8. Motorölmeßstab
9. Kühlerdeckel 10.Motoröleinfüllverschluß
11.Automatikgetriebeflüssigkeit-
Meßstab (Falls vorhanden)
12.Batterie
G010B01GK-AST
(2,7 V6)
HGK5001
VORSICHT:
Bei Prüfungs- oderWartungsarbeiten imMotorraum darauf achten, daß der Kunststoff- Ventildeckel nichtbeschädigt wird.
!

6
SELBSTHILFE
5
G020B01A-AST
Fahrzeugaußenausstattung Die folgenden Punkte müssen
monatlich überprüft werden:
o Zustand der Räder und Anzugsdrehmoment der Radmuttern
o Zustand der Auspuffanlage
o Zustand und Betrieb der Leuchten
o Zustand der Windschutzscheibe
o Zustand der Wischerblätter
o Lackzustand und Korrosion
o Flüssigkeitsleck
o Zustand der Tür - und
Haubenschlösser
o Reifenluftdruck und -zustand (einschließlich Ersatzreifen) G020C01A-AST
Fahrzeuginnenausstattung
Vor jedem Fahren müssen diefolgenden Punkte überprüft werden:
o Funktion der Leuchten
o Funktion des Frontscheiben- wischers
o Funktion der Hupe
o Funktion von Defroster und Heizung (sofern vorhanden, der Klimaanlage)
o Funktion und Zustand der Lenkung
o Zustand und Betätigung der Spiegel
o Funktion der Blinker
o Funktion des Gaspedals
o Funktion der Bremse,
einschließlich der Handbremse
o Funktion des Automatikgetriebes,
einschließlich der Funktion des"Park"- Mechanismus
o Zustand und Funktion der
Sitzverstellung
o Zustand und Funktion der Sicherheitsgurte
o Funktion der Sonnenblenden
G020A01A-AST
Motorraum
Die folgenden Punkte müssenregelmäßig überprüft werden:
o Motorenölstand
o Getriebeölstand
o Bremsflüssigkeitsstand
o Kupplungsflüssigkeitsstand
o Motorkühlmittelstand
o Frontscheiben- Waschflüssigkeitsstand
o Zustand des Hilfsantriebsriemens
o Zustand des Kühlschlauchs
o Zustand des Luftfiltereinsatzes
o Zustand des Auspuffanlage
o Flüssigkeitslecks
(auf oder unter Bauelementen)
o Servolenkflüssigkeitsstand
o Batteriezustand TÄGLICHE ROUTINEKONTROLLEN

6SELBSTHILFE
6

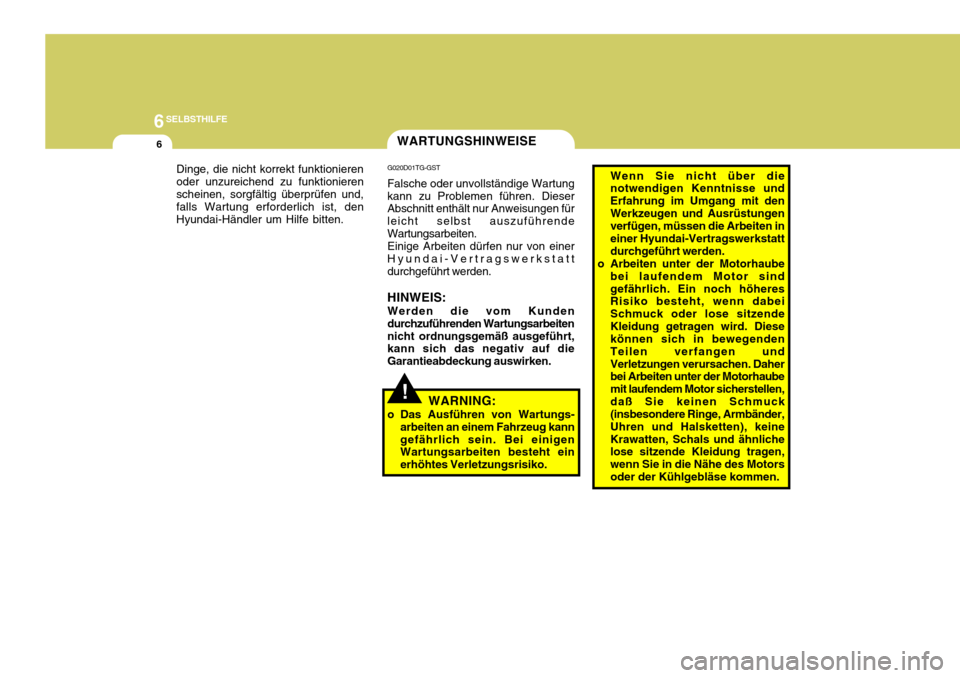

Dinge, die nicht korrekt funktionieren oder unzureichend zu funktionierenscheinen, sorgfältig überprüfen und, falls Wartung erforderlich ist, den Hyundai-Händler um Hilfe bitten.WARTUNGSHINWEISE
!
G020D01TG-GST Falsche oder unvollständige Wartung kann zu Problemen führen. Dieser Abschnitt enthält nur Anweisungen für leicht selbst auszuführendeWartungsarbeiten.Einige Arbeiten dürfen nur von einerHyundai-Vertragswerkstattdurchgeführt werden. HINWEIS: Werden die vom Kunden durchzuführenden Wartungsarbeiten nicht ordnungsgemäß ausgeführt, kann sich das negativ auf die Garantieabdeckung auswirken.
WARNING:
o Das Ausführen von Wartungs- arbeiten an einem Fahrzeug kanngefährlich sein. Bei einigen Wartungsarbeiten besteht ein erhöhtes Verletzungsrisiko. Wenn Sie nicht über die notwendigen Kenntnisse und Erfahrung im Umgang mit denWerkzeugen und Ausrüstungen verfügen, müssen die Arbeiten in einer Hyundai-Vertragswerkstattdurchgeführt werden.
o Arbeiten unter der Motorhaube
bei laufendem Motor sindgefährlich. Ein noch höheres Risiko besteht, wenn dabei Schmuck oder lose sitzendeKleidung getragen wird. Diese können sich in bewegenden Teilen verfangen undVerletzungen verursachen. Daher bei Arbeiten unter der Motorhaube mit laufendem Motor sicherstellen,daß Sie keinen Schmuck (insbesondere Ringe, Armbänder, Uhren und Halsketten), keineKrawatten, Schals und ähnliche lose sitzende Kleidung tragen, wenn Sie in die Nähe des Motorsoder der Kühlgebläse kommen.

6
SELBSTHILFE
7
G030B01JM

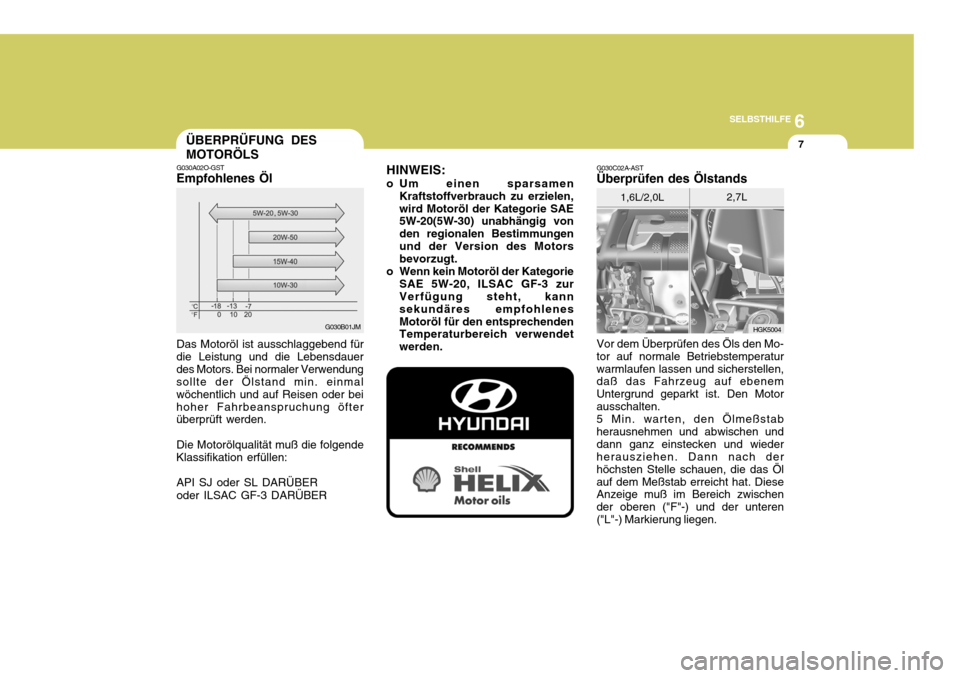

ÜBERPRÜFUNG DES MOTORÖLS
G030A02O-GST
Empfohlenes Öl
Das Motoröl ist ausschlaggebend für
die Leistung und die Lebensdauer des Motors. Bei normaler Verwendung sollte der Ölstand min. einmal wöchentlich und auf Reisen oder beihoher Fahrbeanspruchung öfter überprüft werden.
Die Motorölqualität muß die folgende
Klassifikation erfüllen:
API SJ oder SL DARÜBER oder ILSAC GF-3 DARÜBER HINWEIS:
o Um einen sparsamen Kraftstoffverbrauch zu erzielen, wird Motoröl der Kategorie SAE 5W-20(5W-30) unabhängig von den regionalen Bestimmungenund der Version des Motors bevorzugt.
o Wenn kein Motoröl der Kategorie SAE 5W-20, ILSAC GF-3 zurVerfügung steht, kann sekundäres empfohlenesMotoröl für den entsprechenden Temperaturbereich verwendet werden.
G030C02A-AST Überprüfen des Ölstands Vor dem Überprüfen des Öls den Mo- tor auf normale Betriebstemperaturwarmlaufen lassen und sicherstellen, daß das Fahrzeug auf ebenem Untergrund geparkt ist. Den Motorausschalten.5 Min. warten, den Ölmeßstabherausnehmen und abwischen unddann ganz einstecken und wieder herausziehen. Dann nach der höchsten Stelle schauen, die das Ölauf dem Meßstab erreicht hat. Diese Anzeige muß im Bereich zwischen der oberen ("F"-) und der unteren("L"-) Markierung liegen. HGK5004
1,6L/2,0L
2,7L

6SELBSTHILFE
8
!WARNUNG:
Den Kühlerschlauch beim Überprüfen des Motorölstands nicht berühren, da er heiß genugsein kann, um Verbrennungen zu verursachen.
HGK5005
G030D01A-GST
Nachfüllen von Öl
Wird der Ölstand knapp über oder

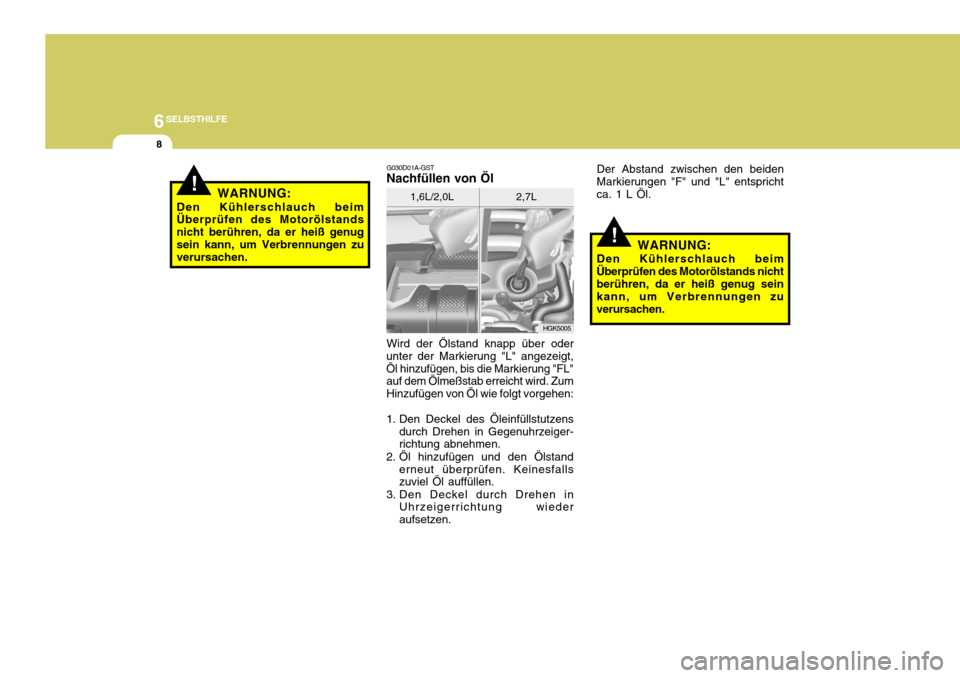

unter der Markierung "L" angezeigt, Öl hinzufügen, bis die Markierung "FL" auf dem Ölmeßstab erreicht wird. Zum Hinzufügen von Öl wie folgt vorgehen:
1. Den Deckel des Öleinfüllstutzens
durch Drehen in Gegenuhrzeiger- richtung abnehmen.
2. Öl hinzufügen und den Ölstand erneut überprüfen. Keinesfallszuviel Öl auffüllen.
3. Den Deckel durch Drehen in Uhrzeigerrichtung wieder aufsetzen.1,6L/2,0L
2,7LDer Abstand zwischen den beiden
Markierungen "F" und "L" entsprichtca. 1 L Öl.
!WARNUNG:
Den Kühlerschlauch beim
Überprüfen des Motorölstands nicht berühren, da er heiß genug sein kann, um Verbrennungen zu verursachen.

6
SELBSTHILFE
9
G350A01A-GST
ÖLVERBRAUCH Funktion des Motoröls
Das Motoröl dient zur Schmierung
und Kühlung des Motorinneren. Ölverbrauch
Es ist normal, daß ein Motor bei
normalem Fahrverhalten etwas Öl verbraucht. Die Ursachen für den Ölverbrauch in einem normalen Mo- tor sind wie folgt:
o Öl wird zur Schmierung von Kolben,
Kolbenringen und Zylindern verwendet. Wenn ein Kolben im Zylinder nach unten bewegt wird,verbleibt ein dünner Ölfilm auf der Zylinderwand. Durch hohen Unterdruck, der während desMotorbetriebs erzeugt wird, wird etwas Öl in den Brennraum gesogen. Dieses Öl, zusammenmit etwas Öl von der Zylinderwand, wird während des Verbrennungsprozesses durch diesehr heißen Verbrennungsgase verbrannt. o Der Ölverbrauch hängt in
besonderem Maße von der Viskosität und der Qualität des Öls, der Motordrehzahl und dem Fahrverhalten usw. ab. Beischwierigen Einsatzbedingungen wird mehr Öl verbraucht, z.B. bei hohen Geschwindigkeiten undhäufigem Beschleunigen und Abbremsen.
!
ÜBERPRÜFUNG UND AUSWECHSLUNG DESMOTORKÜHLMITTELS
G050A01A-AST
WARNUNG:

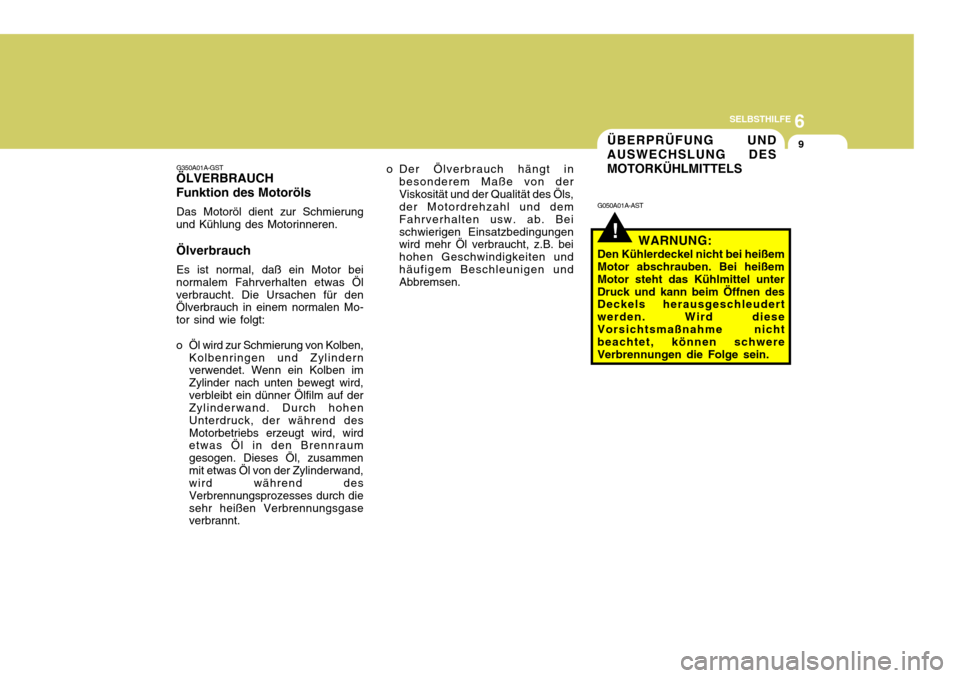

Den Kühlerdeckel nicht bei heißem Motor abschrauben. Bei heißem Motor steht das Kühlmittel unterDruck und kann beim Öffnen des Deckels herausgeschleudert werden. Wird dieseVorsichtsmaßnahme nicht beachtet, können schwere Verbrennungen die Folge sein.

6SELBSTHILFE
10
G050B01A-AST Empfohlenes Kühlmittel Ein qualitativ hochwertiges Äthylen- Glykol-Kühlmittel in einem Mischungsverhältnis von 50/50 mit Wasser verwenden. Das Kühlmittelmuß mit den Aluminiumteilen des Motors verträglich sein. Es dürfen keine zusätzlichen Korrosionsschutzmittel oder Zusätze verwendet werden. Zum Frost- undKorrosionsschutz muß das Kühlsystem mit einem korrekt konzentrierten Kühlmittel der richtigen Klasse versorgtwerden.Der Gemischanteil desFrostschutzmittels darf NIEMALS 60%über -oder 35% unterschreiten; andernfalls kann es zu Beschädigungen des Kühlsystemskommen. Die korrekte Konzentration des nachzufüllenden oder auszutauschenden Kühlmittels ist dernachfolgenden Tabelle zu entnehmen.
Wasser65% 60%50%40%
35%40%50%60%
Umgebungs-
temperatur °C (°F)-15 (5)
-25 (-13) -35 (-31)-45 (-49) KÜHLMITTELKONZENTRATION
Frost-
schutzlösung
HGK4006
G050C01A-AST

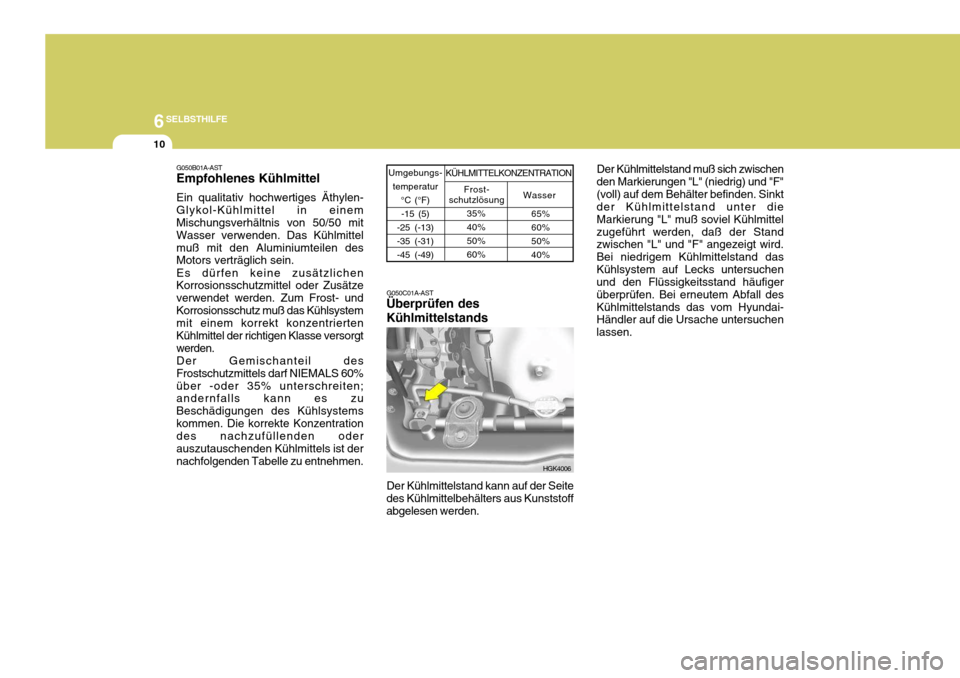

Überprüfen des Kühlmittelstands Der Kühlmittelstand muß sich zwischen
den Markierungen "L" (niedrig) und "F" (voll) auf dem Behälter befinden. Sinkt der Kühlmittelstand unter die Markierung "L" muß soviel Kühlmittelzugeführt werden, daß der Stand zwischen "L" und "F" angezeigt wird. Bei niedrigem Kühlmittelstand dasKühlsystem auf Lecks untersuchen und den Flüssigkeitsstand häufiger überprüfen. Bei erneutem Abfall desKühlmittelstands das vom Hyundai- Händler auf die Ursache untersuchen lassen.
Der Kühlmittelstand kann auf der Seite
des Kühlmittelbehälters aus Kunststoffabgelesen werden.

6
SELBSTHILFE
11
G050D04E

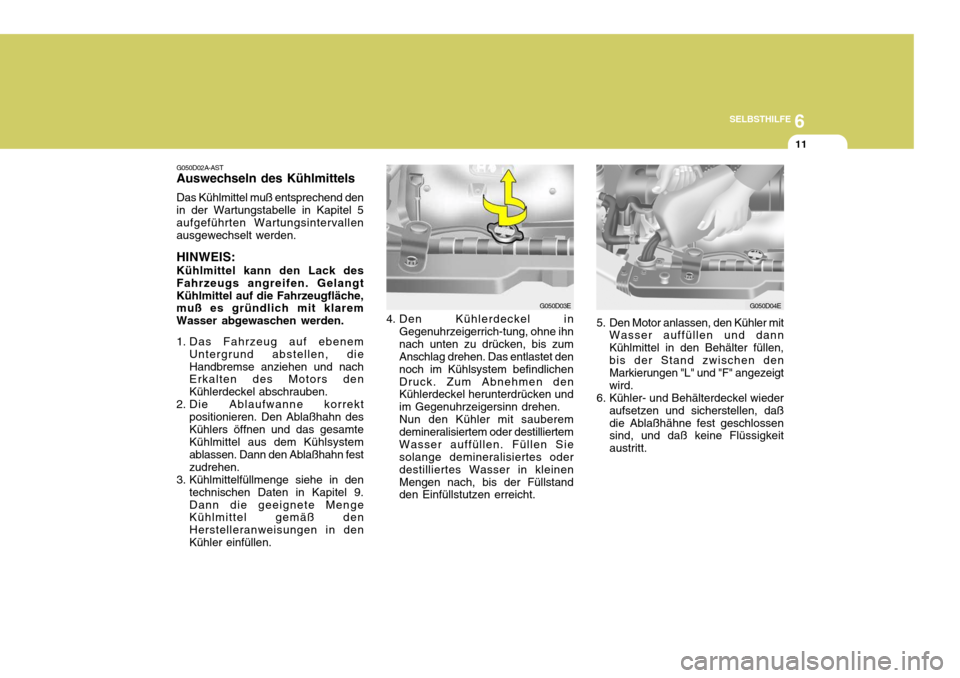

5. Den Motor anlassen, den Kühler mit Wasser auffüllen und dann Kühlmittel in den Behälter füllen, bis der Stand zwischen den Markierungen "L" und "F" angezeigtwird.
6. Kühler- und Behälterdeckel wieder aufsetzen und sicherstellen, daßdie Ablaßhähne fest geschlossen sind, und daß keine Flüssigkeit austritt.
G050D02A-AST Auswechseln des Kühlmittels Das Kühlmittel muß entsprechend den in der Wartungstabelle in Kapitel 5 aufgeführten Wartungsintervallen ausgewechselt werden. HINWEIS: Kühlmittel kann den Lack des Fahrzeugs angreifen. GelangtKühlmittel auf die Fahrzeugfläche, muß es gründlich mit klarem Wasser abgewaschen werden.
1. Das Fahrzeug auf ebenem
Untergrund abstellen, die Handbremse anziehen und nach Erkalten des Motors den Kühlerdeckel abschrauben.
2. Die Ablaufwanne korrekt
positionieren. Den Ablaßhahn desKühlers öffnen und das gesamte Kühlmittel aus dem Kühlsystem ablassen. Dann den Ablaßhahn festzudrehen.
3. Kühlmittelfüllmenge siehe in den
technischen Daten in Kapitel 9.Dann die geeignete Menge Kühlmittel gemäß den Herstelleranweisungen in denKühler einfüllen. 4. Den Kühlerdeckel in
Gegenuhrzeigerrich-tung, ohne ihnnach unten zu drücken, bis zum Anschlag drehen. Das entlastet den noch im Kühlsystem befindlichenDruck. Zum Abnehmen den Kühlerdeckel herunterdrücken und im Gegenuhrzeigersinn drehen.Nun den Kühler mit sauberemdemineralisiertem oder destilliertemWasser auffüllen. Füllen Sie solange demineralisiertes oder destilliertes Wasser in kleinenMengen nach, bis der Füllstand den Einfüllstutzen erreicht. G050D03E

6SELBSTHILFE

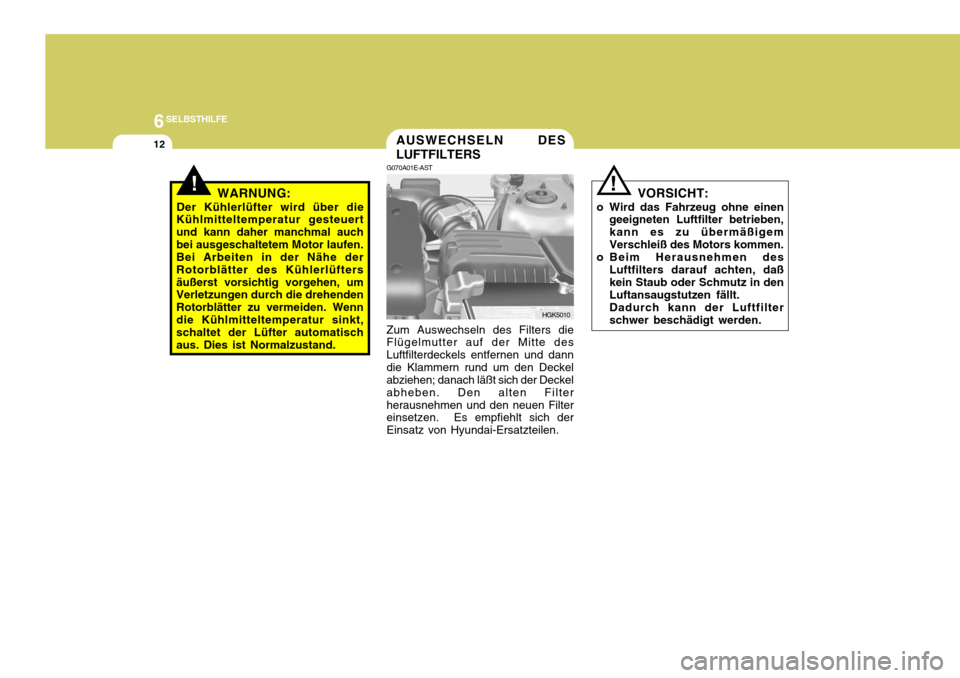

12AUSWECHSELN DES LUFTFILTERS
G070A01E-AST Zum Auswechseln des Filters die Flügelmutter auf der Mitte des Luftfilterdeckels entfernen und danndie Klammern rund um den Deckel abziehen; danach läßt sich der Deckel abheben. Den alten Filterherausnehmen und den neuen Filter einsetzen. Es empfiehlt sich der Einsatz von Hyundai-Ersatzteilen.
HGK5010
!WARNUNG:
Der Kühlerlüfter wird über die
Kühlmitteltemperatur gesteuert und kann daher manchmal auchbei ausgeschaltetem Motor laufen. Bei Arbeiten in der Nähe der Rotorblätter des Kühlerlüftersäußerst vorsichtig vorgehen, um Verletzungen durch die drehenden Rotorblätter zu vermeiden. Wenndie Kühlmitteltemperatur sinkt, schaltet der Lüfter automatisch aus. Dies ist Normalzustand.! VORSICHT:
o Wird das Fahrzeug ohne einen geeigneten Luftfilter betrieben, kann es zu übermäßigemVerschleiß des Motors kommen.
o Beim Herausnehmen des Luftfilters darauf achten, daßkein Staub oder Schmutz in den Luftansaugstutzen fällt. Dadurch kann der Luftfilter schwer beschädigt werden.
