FORSIGTIG:
Hvis der monteres en beholder med flydende "friskluft" inde i bilen, må den ikke placeres i nærheden af instrumentpanelet eller på sikkerhedspanelet. Hvis der løber "friskluft" ud på nogen af disse dele(instrumentpanel, sikkerhedspanel eller ventilator), kan det beskadige disse dele. Hvis væsken alligevel løber ud på disse flader, skal de omgående vaskes af med vand.!
1. Kombi-lyskontakt
2. Hornkontakt/Airbag til førersiden
3. Kontakt til forrudeviske/-vasker 4. Tænding skonfakt
5. Knap til tågelys foran (Hvis monteret)
6. Digitalur
7. Havariblinkkontakt 8. Kontakt til udvendigt termometer
9. Kontakt til tågebaglygter
10. Airbag modul monteret i passagersiden
11. Sikringsdåserelæ
12. Udløsergreb for motorhjelm
13. Ratindstillingsgreb
14. Betjeningspanel for varmeapparat/air condition
15. Askebæger
16. Sædevarmer (Hvis monteret)
17. Håndbremsehåndtag
18. Gerarvælgerhåndtag
19. Cigarettænder
20. Handskerum

ET OVERBEVISENDE BLIK PÅ DERES BIL
B255A01GK-GCT KONTROLLYS I INSTRUMENTPANELET * En detaljeret forklaring for disse punkter kan ses i instruktionsbogen på side 1-41.
Advarselslampe for åben bagklap
ABS-Advarselslampe (Hvis monteret)
Blinklyskontrollampe
Knotrollampe for fjernlys
Olietrykslampe Advarselslampe for håndbremse/ bremsevæskestand
Ladekontrollampe
Kontrollys for autopilot (Hvis monteret)
Advarselslampe for åben dør
Advarselslampe for lav benzinstand
Airbag-systemets (SRS) Serviceindikator (SRI) Motoradvarselslampe
Advarselslampe for sikkerhedssele Kontrollampe for autopilot (Hvis monteret)
Kontrollamper for elektroniskstabilitetsprogram (Hvis monteret)
Kontrollampe for startspærrefunktion

Anbefalet brændstof .................................................... 1-2
Tilkørsel af deres nye Hyundai ................................... 1-3
Nøgler (startspærre) .................................................... 1-3
Dørlåse (Tyverialarm) ........................................... 1-6, 1-8Eldrevne ruder............................................................. 1-11
Sæde ........................................................................... 1-12
Sikkerhedsseler ........................................................... 1-19
Barnestole o.l. ............................................................. 1-22
Airbag (SRS, supplerende tilbageholdelse ssystem) .. 1-31
Instrumenthus og kontrollamper .................................1-39
Indikator og advarselslys ............................................ 1-41
Tripcomputer ............................................................... 1-48
Multiinstrumentmåler .................................................... 1-50
Kombi-lyskontakt ......................................................... 1-51
Kontakt til forrudevisker/vasker ..................................1-53
Soltag ........................................................................... 1-60
Spejl . ............................................................................ 1-63
Åbning af motor hjelm.................................................. 1-66
Cruise control .............................................................. 1-72
Styring af opvarmning og køling ................................ 1-76
Antenne ....................................................................... 1-94
Stereo sound system ................................................. 1-95
VEJLEDNING
Deres Hyundais egenskaber
1
1

1DERES HYUNDAIS EGENSKABER
22
!ADVARSEL:
o Barnestole o.l. skal altid anbringes på bagsædet. Barne- og babystole må aldrig monteres på forsædet.Skulle der ske et uheld, som får sideairbag'en til at udløses, kan børn, der sidder i en barne- ellerbabystol, komme alvorligt til skade eller blive dræbt. Barnestole o.l. skal derfor altidanbringes på bilens bagsæde.
o Husk at checke sædeovertræk
og spænder, inden barnet anbringes i stol/sikkerhedssele, da disse kan blive meget varme,hvis de efterlades i en lukket bil.
o Når barnestolen ikke er i brug,
skal den spændes fast medsikkerhedsselen, så den ikke kastes fremad i tilfælde af en brat opbremsning eller et uheld.
SB090R1-FC Sådan udløses sikkerhedsselen Sikkerhedsselen udløses ved at trykke på udløserknappen i låsen.Når den udløses, skal selen automatisk trækkes ind i oprulningsmekanismen. Sker dette ikke, skal De kontrollere,om selen er snoet, og så prøve igen.
BARNESTOLE O.L.
B230A03P-GCT Når der er børn i bilen, skal de altid sidde på bagsædet og skal altid være spændt fast, så risikoen for skader i tilfælde af uheld, pludselig opbremsningeller pludselige manøvrer kan minimeres. Ifølge ulykkesstatistikker er det mindre farligt, når børn sidderkorrekt fastspændt på bagsædet, end hvis de sidder på forsædet. Større børn skal benytte de normalesikkerhedsseler. Det er et lovmæssigt krav, at børn skal være fastspændt. Hvis du har små børn med i bilen, skalde anbringes i en barnestol (sikkerhedssæde). Børn kan komme til skade vedtrafikuheld, hvis barnestolen/-sædet ikke er korrekt fastspændt. Små børn og babyer skal være anbragt i en barne-eller babystol. Før du køber en bestemt barnestol, skal du sikre, at den passer til bilens sæder og sikkerhedsselersamt til barnet. Følg alle producentens instruktioner ved montering af systemet.
B210A01NF
Sikkerhedsselen må aldrig anbringes under armen i den side, der er nærmestdøren.

1DERES HYUNDAIS EGENSKABER
24
!
Hvis selen skal strammes, trækkes der mere selegjord hen mod oprulnings-mekanismen. Når man spænder sikkerhedsselen op og lader den rulle tilbage, vil oprulningsmekanismenautomatisk vende tilbage til den normale låsetilstand, der låser passageren fast i forbindelse med enulykke. BEMÆRK:
o Læs vejledningen, der følger med
stolen, inden den monteres.
o Hvis sikkerhedsselen ikke virker som beskrevet, skal systemet omgående kontrolleres af etautoriseret Hyundai-værksted. B230B02GK-GCT Barnesikkerhedssæde med "Tether" seleanker-systemet Det anbefales på det kraftigste at anvende en barne- eller babystol til småbørn og spædbørn. Barne- ellerbabystolen bør have en størrelse, der passer til barnet, og bør installeres i henhold til producentens anbefalinger.Det anbefales desuden at placere barnestolen på bilens bagsæde, da sikkerheden herved øges væsentligt.Bilen er forsynet med due holdere til fastgørelse af de kroge, der er monteret på barne- eller babystolen.
HGK264
Bolt, beslag (5/16"-22 mm) Skive, konisk fjeder Holder, barnestolsbeslag Afstandsstykke, barnestolsbeslag Afstandsstykke, Dæksel(10 mm) til krogholder Låseskive
ADVARSEL:
Undlad at montere barnestole/- sæder o.l. på forreste passager-sæde. Sker der et uheld, der udløser sideairbag'en, kan en baby eller et barn, der sidder i en baby- ellerbarnestol, komme alvorligt til skade eller blive slået ihjel. Barnestole o.l. skal derfor altid anbringes påbagsædet. B230H04GK-GCT Fastgørelse af barnesikkerhedsstol på sædetved hjælp af sikkerhedsselen Anvend kun barnestole, der er officielt godkendt og passer til børnene.
Midt,bag
Aldersgruppe Placering
X
N/A
XX N/A
X L1 N/A
X X N/A I siden,
bag
Passager-
sæde, for
0: Op til 10 kg
(0 ~ 9 mdr.)
0+: Op til 13 kg (0 ~ 2 år)
I: 9 kg til 18 kg (9 mdr. ~ 4 år)
II & III: 15 kg til 36 kg (4 ~ 12 år) X
U : Egnet til "universal"-stole, der er
godkendt til anvendelse i denne gruppe
UF: Egnet til fremadrettede "univer- sal"-stole, der er godkendt tilanvendelse i denne gruppe
L1: Egnet til "Römer ISOFIX GR1", der er godkendt til brug i dennegruppe (Godkendelsesnr.: E1R44-03301133)
X : Stoleplacering, der ikke er egnet
til børn i denne gruppe
N/A: Der findes intet sæde

1DERES HYUNDAIS EGENSKABER
28
Airbag monteret i passagersiden
!
Sikkerhedssele med selestrammer består i store træk af følgende dele. Tegningen viser deres placering.
1. Advarselslys for SRS-airbag.
2. Sikkerhedssele og selestrammer
3. SRS-kontrolmodul. ADVARSEL:
Følgende bør overholdes for at få størst mulig gavn af sikkerhedsselen med seles trammer:
1. Sikkerhedsselen skal anvendes korrekt.
2. Sikkerhedsselen skal justeres til den korrekte position.
B180B02GK-ACT Sikkerhedsseler med selestrammere Denne Hyundai er udstyret med sikkerhedsseler med selestrammerepå førersæde og forreste passagersæde. Formålet med selestrammeren er atsikre, at sikkerhedsselen sidder godt til mod brugerens krop ved visse frontale kollisioner. Sikkerhedsselermed selestrammere kan aktiveres alene, eller i de tilfælde hvor den frontale kollision er af en vis styrke, sammenmed SRS-systemet (airbag). Normalt fungerer sikkerhedsselen medselestrammer på samme måde somseler af E.L.R.-typen (Emergency Lock- ing Retractor). Når bilen standser pludseligt, eller hvis man prøver på atlæne sig for hurtigt fremad, låses selens oprulningsmekanisme. Ved visse frontale kollisioner aktiveresselestrammeren imidlertid og trækker sikkerhedsselen tættere ind mod brugerens krop.
OMG035300 B180B01GK
Airbag til førersiden
1
2 3
BEMÆRK:
o Sikkerhedsselerne med
selestrammere på både førersæde og forreste passagersædeaktiveres ved visse frontale kollisioner. Selerne kan enten aktiveres alene eller, hvis denfrontale kollision er tilstrækkelig voldsom, sammen med airbags. Selestrammerne aktiveres underdisse forhold, selv om sikkerhedsselerne ikke er i brug på kollisionstidspunktet.

1
DERES HYUNDAIS EGENSKABER
29
!
o Når selestrammerne aktiveres, kan
der opstå en høj lyd, og fint støv, der ligner røg, vil muligvis blive frigjort i passagerkabinen. Dette er fuldstændig normalt og ufarligt.
o Selvom det er ufarligt, kan det fine støv forårsage hudirritation og børikke indåndes i længere tid adgangen. Sørg for at vaske hænder og ansigt omhyggeligt efter et uheld, hvor selestrammerne erblevet aktiveret. FORSIGTIG:
o Eftersom føleren, der aktivererSRS-systemet erforbundet til sikkerhedsselen medselestrammer, vil kontroll-ampen for SRS-systemet på instrumentbrættet lyse i ca. 6sekunder, efter at tændingsnøglen er drejet til "ON", hvorefter den vil gå ud.
o Hvis sikkerhedsselen med selestrammer ikke fungererkorrekt, vil kontrollampen lyse, selvom SRS-systemet fungerer korrekt. Hvis kontrollampen forSRS-systemet ikke tændes, når tændingsnøglen drejes til "ON", eller hvis den bliver ved med atlyse efter seks sekunder, eller hvis den lyser, mens bilen kører, skal sikkerhedsselerne medselestrammer og SRS- airbagsystemet tjekkes af en autoriseret Hyundai-forhandlerhurtigst muligt.
AIR
BAG
!ADVARSEL:
o Selestrammere er designede til at udløses en enkelt gang. Sikkerhedsseler med selestrammere skal skiftes ud efter udløsning. Alle sikkerhedsseler,ligegyldigt hvilken type, bør altid skiftes ud, når de har været i brug under en kollision.
o Selestrammermekanismen bliver varm, når den aktiveres. Undgåat røre ved selestrammerne i flereminutter, efter de er blevet aktiveret.
o Forsøg ikke selv at inspicere eller udskifte sikkerhedsseler medselestrammere. Dette skal gøres af et autoriseret Hyundai-værksted.
o Undlad at slå på selestrammerne.
o Forsøg ikke selv at servicere eller

1
DERES HYUNDAIS EGENSKABER
31AIRBAG (SRS, SUPPLERENDE TILBAGEHOLDELSESSYSTEM)
1. Førersædets front-airbag 2. Passagersædets front-airbag 3. Side-airbag
B240D01GK-GCT
OGK036022

1DERES HYUNDAIS EGENSKABER
32
Påkørsel bagfra
B240A02GK
Sidekollision Bilen ruller rundt
BEMÆRK: Læs informationen om SRS-systemet på mærkaterne der sidder foran påsolskærmen og i handskerummet.

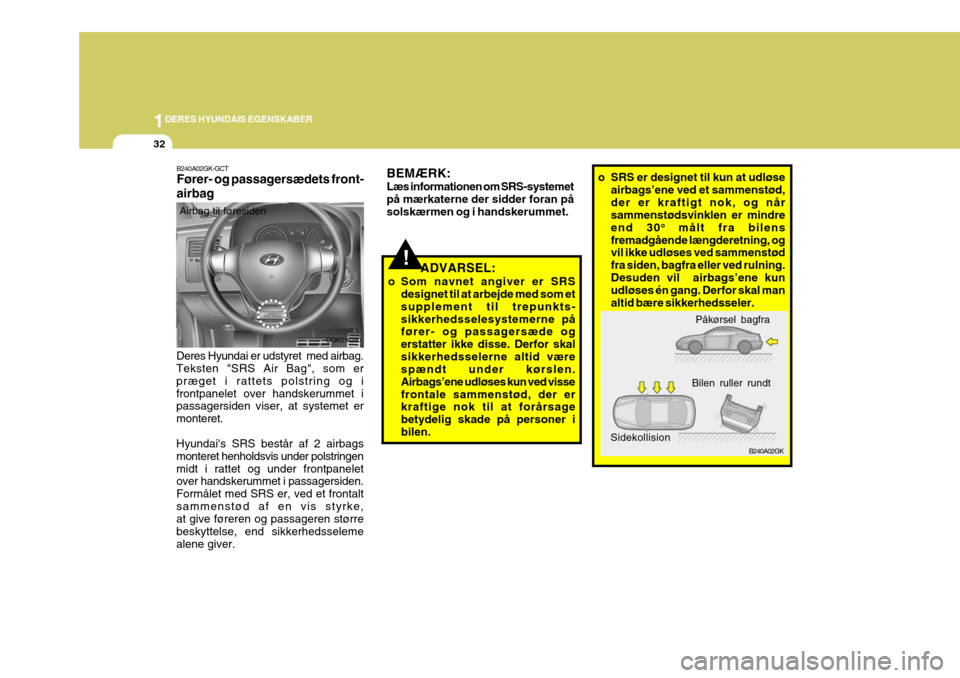

B240A02GK-GCT Fører- og passagersædets front- airbag
Deres Hyundai er udstyret med airbag. Teksten "SRS Air Bag", som er præget i rattets polstring og ifrontpanelet over handskerummet i passagersiden viser, at systemet er monteret. Hyundai's SRS består af 2 airbags monteret henholdsvis under polstringenmidt i rattet og under frontpanelet over handskerummet i passagersiden. Formålet med SRS er, ved et frontaltsammenstød af en vis styrke, at give føreren og passageren større beskyttelse, end sikkerhedsselemealene giver. Airbag til føresiden
OGK016240
!
o SRS er designet til kun at udløseairbags’ene ved et sammenstød, der er kraftigt nok, og når sammenstødsvinklen er mindre end 30 o
målt fra bilens
fremadgående længderetning, og vil ikke udløses ved sammenstød fra siden, bagfra eller ved rulning.Desuden vil airbags’ene kun udløses én gang. Derfor skal man altid bære sikkerhedsseler.
ADVARSEL:
o Som navnet angiver er SRS designet til at arbejde med som etsupplement til trepunkts-sikkerhedsselesystemerne på fører- og passagersæde og erstatter ikke disse. Derfor skalsikkerhedsselerne altid være spændt under kørslen. Airbags’ene udløses kun ved vissefrontale sammenstød, der er kraftige nok til at forårsage betydelig skade på personer ibilen.
B240A02GK
Påkørsel bagfra
Sidekollision Bilen ruller rundt

1
DERES HYUNDAIS EGENSKABER
33
o De forreste airbags har ikke til
formal at udløses ved sammenstød fra siden, bagfra eller ved at bilen ruller rundt. Desudenvil airbags’ene ikke udløses ved frontale sammenstød, der ligger under fartgrænsen for udløsning.
o Føreren bør sidde så langt tilbage som muligt stadig med fuld kontrolover bilen. Hvis man sidder for tætpå airbag’en , kan denne forårsage dødsfald eller alvorlig skade, når den udløses.
o Der må ikke anbringes løse genstande ovenover eller inærheden af airbagmodulerne pårattet, instrumentpanelet og panelet ovenover handskerummet i passagersiden, fordi sådannegenstande ville kunne forårsage skade, hvis et sammenstød er hårdt nok til at udløse airbags’ene.
o Hvis airbags’ene udløses, skal de udskiftes hos et autoriseretHyundai-værksted o Undgå at pille ved eller afbryde
SRS-ledningsnettet eller andre komponenter i SRS-systemet.Dette ville kunne resultere ipersonskade, hvis airbags’eneudløses som følge af et uheld ellerhvis SRS-systemet derved bliverude af stand til at fungere.
o Undgå at installere en barnesikkerhedsstol på forrestepassagersæde. En barne
-
sikkerhedsstol må aldrig anbringes på forsædet. Det lillebarn kunne blive skadet alvorligteller dræbt, hvis en airbag udløsessom følge af et uheld.
o Lad aldrig børn sidde på forreste passagersæde under kørslen. Hvisstørre børn (teenagers og derover)skal sidde på forsædet, skal mansikre sig, at de altid harsikkerhedsselen fastspændt og atsædet er skubbet så langt tilbage som muligt. o For maksimal sikkerheds
-
beskyttelse ved alle typer sammenstød, skal alle passagererog føreren altid have sikkerhedsselen fastspændt, uanset tilstedeværelse af airbageller ej, for at nedsætte risikoen for alvorlig personskade eller dødsfald ved et sammenstød.Undgå at sidde eller læne Dem unødvendigt tæt op ad airbag’en under kørslen.
o SRS-airbagsystemet skal udløses meget hurtigt for at yde beskyttelseved et sammenstød. Hvis en per- son er ude af fastspændt position pga. manglende brug afsikkerhedssele, kan airbag’en ramme personen med fuld kraft og forårsage personskade ellerdødsfald.
