Page 21 of 250
1
EIGENSCHAFTEN DES HYUNDAI
11
!
B070C02GK-GST Zweite Stufe: Alarm Der Alarm wird aktiviert, wenn einer der folgenden Umstände eintritt,während das Fahrzeug geparkt und das System scharfgemacht ist:
1) Eine vordere Tür wird ohne den
Schlüssel oder Sender geöffnet.
2) Die Heckklappe kann ohne Verwendung des Schlüssels geöffnet werden.
3) Die Motorhaube wird geöffnet. Die Alarmsirene ertönt, und die Blinkerleuchten blinken kontinuierlich27 Sekunden lang. Zum Ausschalten des Systems die Tür bzw. die Heckklappe mit dem Sender entriegeln. B070D04GK-AST Dritte Stufe: Entschärfen
Verriegeln
Das System wird entschärft, wenn einer der folgenden Schritte unternommen wird:
1) Die Tür des Fahrers oder Beifahrers wird geöffnet, indem die "UNLOCK"- Taste am Sender betätigt wird.
2) Das System wird entschärft, wenn es 30 Sekunden nach dem Scharfstellen noch nicht aktiviert ist oder nach erfolgter Scharfstellung,wenn der Zündschlüssel auf die Stellung "ON" gedreht wird.
VORSICHT:
Den Motor nicht starten, während die Alarmanlage eingeschaltet ist. OGK016102
Entiegeln
3) Wenn Sie keine Tür innerhalb von 30
Sekunden nach dem Verriegeln aller Türen mit dem Schlüssel oder dem Sender öffnen, ist das System automatisch scharfgestellt.
Nach Durchführung der obenbeschriebenen Schritte blinken dieBlinker zweimal, um anzuzeigen, daß das System entschärft ist. HINWEIS: Wenn die Türen, die Heckklappe oder die Motorhaube innerhalbeines Zeitraums von 30 Sekunden nicht geöffnet werden, wird das System wieder scharfgemacht.
Page 22 of 250
1EIGENSCHAFTEN DES HYUNDAI
12
HINWEIS: Die Fernbedienung ist unter den folgenden Bedingungen ohne Funktion:
- Der Zündschlüssel steckt imZündschloss.
- Die maximale Senderreichweite (ca. 10 m) ist überschritten.
- Die Senderbatterie ist entladen.
- Andere Fahrzeuge oder Objekte
blockieren das Signal.
- Es herrschen extrem niedrige
Außentemperaturen.
- Der Sender befindet sich in der Nähe eines Radio- oder Flughafen-senders, der die Frequenzen desHandsenders (433 Mhz) überlagern kann.
Wenn der Handsender nicht ordnungsgemäß funktioniert, entriegeln und verriegeln Sie die Tür mit dem Fahrzeugschlüssel. WennSie Probleme mit Ihrem Handsender haben, wenden Sie sich an einen autorisierten Hyundai-Händler.
B070F02A-GST
Schlüsselloses türöffnungssystem(Falls vorhanden) Verriegeln der Türen
1. Alle Türen schließen.
2. Die "LOCK"-Taste auf der
Fernbedienung drücken.
3. Alle Türen werden gleichzeitig verriegelt, die Blinker blinken einmal auf, um anzuzeigen, daß das Sys-tem scharfgemacht ist.
Entriegeln der Türen
1. Die "UNLOCK"-Taste auf der Fernbedienung drücken.
2. Alle Türen werden gleichzeitig entriegelt, die Blinker blinken zweimal auf, um anzuzeigen, daß das System entschärft ist.
OGK016102
B075E02O-AST Alarmwarnung
1. Die Taste "Alarm" auf der
Fernbedienung drücken.
2. Die Hupe ertönt und gleichzeitig schalten die Blinkerleuchten für 30 Sekunden ein.
3. Zum Ausschalten des Systems eine beliebige Taste auf derFernbedienung drücken.
Alarm
Page 23 of 250
1
EIGENSCHAFTEN DES HYUNDAI
13
B070E03GK-GST Auswechslung der Batterie Wenn die Batterie des Senders nur noch eine schwache Ladung aufweist,muß zum Verriegeln oder Entriegeln der Türen die Taste möglicherweise mehrmals betätigt werden, und dieLED leuchtet nicht. Die Batterie muß dann so schnell wie möglich ausgewechselt werden. Batterietyp : CR2016 Anweisungen für die Auswechslung:
Schraubendreher
1. Trennen Sie das Gehäuse, wie in der Abbildung gezeigt, mit einem flachen Schraubendreher ab. OGK016122
2. Die alte Batterie aus dem Gehäuse
nehmen und dabei auf die Polarität achten. Sicherstellen, daß die neue Batterie die gleiche Polarität hat (+- Seite nach oben), dann in den Sendereinlegen.
3. Der Zusammenbau erfolgt in
umgekehrter Reihenfolge derZerlegung. Batterie
OGK016121
HINWEIS: Lassen Sie weder Wasser noch andere Flüssigkeiten an den Handsender gelangen. Wenn derHandsender durch Eintritt von Wasser oder anderen Flüssigkeiten ausfällt, unterliegt dies nicht derFahrzeuggarantie.
Page 24 of 250
1EIGENSCHAFTEN DES HYUNDAI
14
Das Fenster bewegt sich so lange, wie der Schalter gedrückt wird. Um dasFenster automatisch ganz zu öffnen, den Schalter ganz herunterdrücken. Im Automatikbetrieb öffnet sich das Fensterganz, auch wenn der Schalter losgelassen wird. Den Schalter nach oben ziehen undloslassen, um die Fenster in einer bestimmten Stellung anzuhalten. Um zu verhindern, dass ein Beifahrer dasBeifahrerfenster betätigen kann, wird der Fensterverriegelungsschalter (2) auf der Armstütze des Fahrers benutzt.Zum Deaktivieren des elektrischen Fensterhebers auf der Beifahrerseite, den Fensterverriegelungsschalterdrücken. Für die Rückkehr zum normalen Betrieb den Fenster
-
verriegelungsschalter nochmals drücken.
TÜRFENSTER
HINWEIS: Eine neue Batterie sollte innerhalb von 30 Sekunden nach dem Ausbau der alten Batterie wieder eingesetztwerden; wenn Sie eine neue Batterie nach Ablauf von 30 Sekunden auswechseln möchten, müssen Siewie folgt vorgehen:
1) Drehen Sie den Zündschlüssel auf die Stellung "ACC".
2) Benutzen Sie die Fernbedienung
nochmals, nachdem Sie kontrolliert haben, daß die Signalleuchte einmal aufgeblinkt hat, wenn die Taste "LOCK" oder"UNLOCK" gedrückt wurde. B050A03GK-AST Elektrische Fensterheber Die elektrischen Fensterheber funktionieren nur, wenn der Zündschlüssel auf Stellung “ON” steht.Die Hauptschalter befinden sich auf der Armstütze des Fahrers und betätigen die vorderen Fenster auf beiden Seitendes Fahrzeugs. Die Fenster werden durch Drücken auf den vorderen Teil des Schalters geöffnet. Den Schalterloslassen, um die Fenster in einer bestimmten Stellung anzuhalten. Die Fenster werden durch Ziehen desvorderen Teils des Schalters geschlossen. Zum Öffnen des Fensters auf der Fahrerseite den Schalter (1)halb nach unten drücken.HGK2015
(2)
(1)
Page 25 of 250
1
EIGENSCHAFTEN DES HYUNDAI
15
HGK2016
HINWEIS: Die elektrischen Fensterheber können 30 Sekunden, nachdem der Zündschlüssel auf die Stellung"ACC" bzw. "LOCK" gestellt wurde, noch betätigt werden. Sollte während dieser 30 Sekundeneine der Vordertüren geöffnet werden, können die elektrischen Fensterheber nur betätigt werden, wenn sich derZündschlüssel in Position "ON" befindet.
!WARNUNG:
1) Sicherstellen, daß keine Gliedmaßen von einem sich schließenden Fenstereingeklemmt werden können.
2) Niemals versuchen, den
Hauptschalter an der Fahrertürund die Fensterschalter in den einzelnen Türen gleichzeitig in verschiedene Richtungen zubewegen. Andernfalls wird das Fenster verklemmt und kann weder geöffnet noch geschlossen werden.
3) Kinder niemals allein im Fahrzeug lassen. AusSicherheitsgründen stets den Zündschlüssel abziehen.
SITZE
!
B080A01FC-GST Manuell verstellbare vordersitze
WARNUNG:
Den Sitz niemals während des Fahrens einstellen. Dies kann zum Verlust der Kontrolle über das Fahrzeug führen.
Page 26 of 250
1EIGENSCHAFTEN DES HYUNDAI
16
!
B080B02FC-GAT Vordersitze Vordersitz-Einstellung Um den Sitz nach vorn oder nach hinten zu bewegen, den Entriegelungshebelnach oben ziehen. Auf diese Weise wird die Verriegelung zwischen Sitz und Gleitschiene aufgehoben, so daßdieser in die gewünschte Position vor- oder zurückbewegt werden kann. Befindet sich der Sitz in dergewünschten Position, den Hebel loslassen und den Sitz auf der Gleitschiene vor- oder zurückschieben,bis er in seiner Position einrastet. OGK036002 B080C01A-AST Einstellen der Vordersitz-Rückenlehne
OGK036003
Zur Einstellung der Rückenlehne zunächst nach vorne lehnen, um siezu entlasten, dann den Einstellhebel an der Sitzaußenseite nach oben ziehen. Nun zurücklehnen, bis dergewünschte Winkel erreicht ist. Zum Verriegeln der Lehne den Hebel loslassen.
WARNUNG:
Um sicherzustellen, daß der Sitz fest eingerastet ist, versuchen, den Sitz vor- oder zurückzuschieben,ohne den Entriegelungshebel zu betätigen.
Page 27 of 250
1
EIGENSCHAFTEN DES HYUNDAI
17
!WARNUNG:
B080D01JM
B080D02JM-GST Einstellbare KopfstützenVerriegelungsknopf
Kopfstützen dienen dazu, das Risiko von Nackenverletzungen zu verringern. Zum Anheben die Kopfstütze nach obenziehen. Zum Herausnehmen die Kopfstütze bis zum Anschlag hochziehen und dann den Verriegelungsknopfbetätigen, um sie ganz herauszuziehen. HGK2032
!WARNUNG:
Um im Falle eines Aufpralls oder eines plötzlichen Halts maximaleSicherheit zu gewährleisten, sollten die Sitzlehnen während der Fahrt möglichst aufrecht stehen. DieSchutzwirkung von Sicher- heitsgurten und Airbags wird bei zurückgelegten Sitzlehnen starkbeeinträchtigt, da Fahrer und Beifahrer bei einem starken Aufprall unter dem Gurt hindurchrutschenkönnen.
o Damit die Kopfstütze im Falle einesUnfalls größtmöglichen Schutzbieten kann, muß sie so eingestelltwerden, daß die Mitte der Kopfstütze auf Augenhöhe des Insassen liegt.Aus diesem Grund ist es nicht empfehlenswert, ein Polster zu benutzen, mit dem der Körpervon der Sitzlehne entfernt gehalten wird.
Page 28 of 250
1EIGENSCHAFTEN DES HYUNDAI
18
B080E01F-AST Fahrersitz-Lendenwirbelstütze (Falls vorhanden) Der Fahrersitz im Hyundai ist mit einer verstellbaren Lendenwirbelstützeausgestattet. Um die Stützwirkung zu verstärken, den Hebel nach vorne ziehen. Um sieabzuschwächen, den Hebel nach hinten schieben.B080F01F-AST Fahrersitz-Sitzpolsterhöhen- verstellung (Falls vorhanden) Zum Anheben oder Absenken des Vorderteils des Sitzpolsters den Knopfnach vorne oder hinten drehen. OGK036004
o Die Kopfstütze niemals entfernen,
da das Verletzungsrisiko dadurcherhöht wird. Richtig eingestellte Kopfstützen können Nackenverlet
-
zungen vermeiden helfen.
o Die Höhe der Kopfstützen nicht während der Fahrt einstellen.
OGK036005
FEST
WEICH
Page 29 of 250
1
EIGENSCHAFTEN DES HYUNDAI
19
B100A01GK-AST Sitzheizung (Falls vorhanden) Die Sitzheizung ist vorgesehen, um den vorderen Sitz bei kalter Witterung anzuwärmen. Wenn sich derZündschlüssel in der "ON"-Stellung befindet, kann eine der Tasten auf der Mittelkonsole gedrückt werden, um denSitz des Fahrers oder Beifahrers anzuwärmen. Bei milder Witterung oder wenn derBetrieb der Sitzheizung nicht erforderlich ist, sollten sich die Tasten in der "OFF"-Stellung befinden.
OGK016033 HINWEIS:
o Die Sitzheizung arbeitet nicht,
wenn die Umgebungstemperatur warm genug ist.
o Wenn die Sitzheizung bei einer Umgebungstemperatur unter24,5°C nicht funktioniert, muß sievon einem Vertragshändler überprüft werden.!WARNUNG:
Auf folgende Personen nach dem Einschalten der Sitzheizungbesonders achten: Säuglinge, Kinder, ältere Menschen, Betrunkene, Personen unter demEinfluss von Schlaf- oder Grippemitteln.
B130A01GK-AST Zugang zu den rücksitzen (Einstiegshilfe) Um den Zugang zu den Rücksitzen zu erleichtern, klappen Sie die Lehnender Vordersitze nach vorne. Durch Hochziehen des Hebels der Einstiegshilfe (1) an der oberen linkenSeite des Fahrersitzes, kann die Sitzlehne nach vorne geklappt werden. Ziehen Sie dann denEntriegelungshebel (2) nach oben und schieben Sie den Sitz nach vorne. OGK036007
Page 30 of 250
1EIGENSCHAFTEN DES HYUNDAI
20

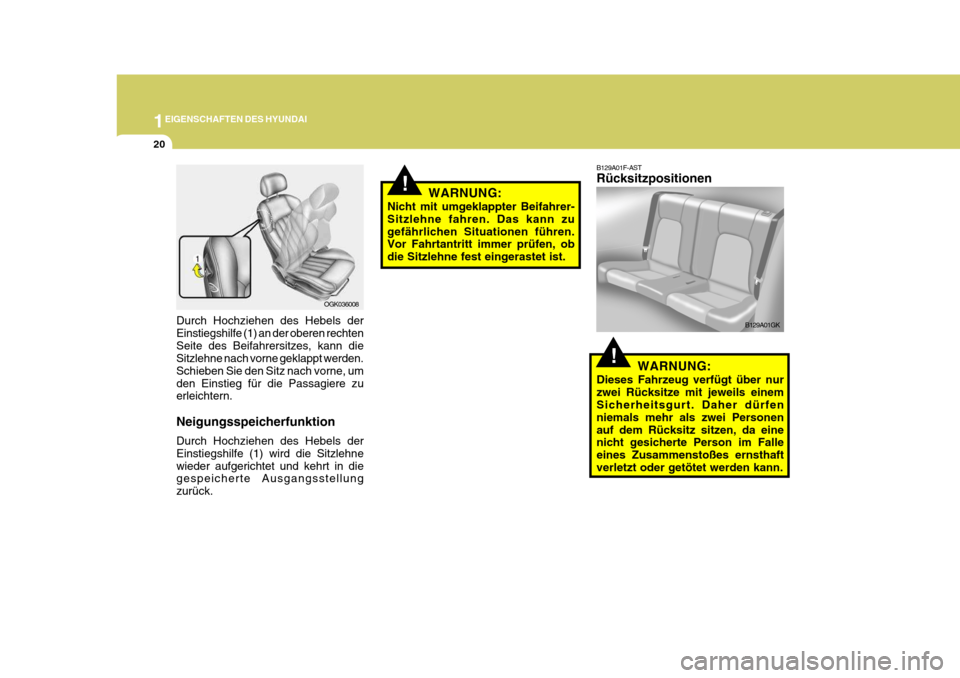

Durch Hochziehen des Hebels der Einstiegshilfe (1) an der oberen rechtenSeite des Beifahrersitzes, kann die Sitzlehne nach vorne geklappt werden. Schieben Sie den Sitz nach vorne, umden Einstieg für die Passagiere zu erleichtern. Neigungsspeicherfunktion Durch Hochziehen des Hebels der Einstiegshilfe (1) wird die Sitzlehnewieder aufgerichtet und kehrt in die gespeicherte Ausgangsstellung zurück. OGK036008
!WARNUNG:
Nicht mit umgeklappter Beifahrer- Sitzlehne fahren. Das kann zugefährlichen Situationen führen. Vor Fahrtantritt immer prüfen, ob die Sitzlehne fest eingerastet ist.
B129A01F-AST Rücksitzpositionen
!WARNUNG:
Dieses Fahrzeug verfügt über nur zwei Rücksitze mit jeweils einem Sicherheitsgurt. Daher dürfen niemals mehr als zwei Personenauf dem Rücksitz sitzen, da eine nicht gesicherte Person im Falle eines Zusammenstoßes ernsthaftverletzt oder getötet werden kann. B129A01GK
