Hyundai Coupe 2007 Betriebsanleitung (in German)
Manufacturer: HYUNDAI, Model Year: 2007, Model line: Coupe, Model: Hyundai Coupe 2007Pages: 250, PDF Size: 8.18 MB
Page 41 of 250
1
EIGENSCHAFTEN DES HYUNDAI
31
Hakenhalter des Kindersitzes
B230E03GK-GST Einbau eines kindersitzes mit "Seilzug"-verankerung Hinten auf dem Kofferraumboden befinden sich zwei Hakenbeschlägefür das Kinder-Rückhaltesystem.
Ihr Fahrzeug ist mit zwei Kinder-Rückhaltesystem-Sicherungshakenausgestattet, die den Einbau von Kinder- oder Babysitzen erleichtern.
OGK016230
Abdeckung der Verankerung
1. Die Abdeckung des Seilzug-verankerung auf der hinteren Ablage öffnen.
B230B02GK-GST Verwenden eines Kinderrückhaltesystems mit"Seilzug"-verankerung Für kleine Kinder und Säuglinge ist die Verwendung eines Kindersitzes oder einer Säuglingswanne unbedingt empfehlenswert. Dieser Kinder- bzw.Kleinkindsitz muß für die Größe des Kindes geeignet und in Übereinstimmung mit den Herstelleran-weisungen eingebaut werden. Es ist weiterhin empfehlenswert, daß der Sitz auf dem Rücksitz im Fahrzeugangebracht wird, da dies die Sicherheit beträchtlich erhöht. HGK264
Schraube, Halter (5/16"-22 mm) Unterlegscheibe, Konische Feder Halter, Kinderrückhaltesystemhaken
Sicherungsscheibe
Distanzstück (10 mm), Kinderrückhaltesystemhakenhalter
Distanzstück, Hakenabdeckung

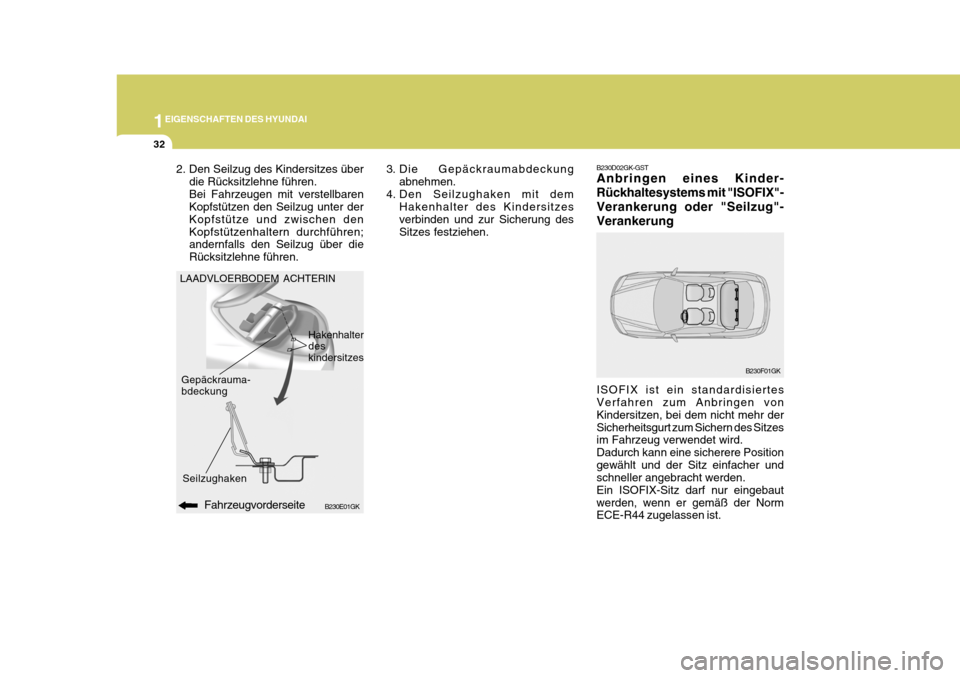

Page 42 of 250
1EIGENSCHAFTEN DES HYUNDAI
32
B230D02GK-GST Anbringen eines Kinder- Rückhaltesystems mit "ISOFIX"-Verankerung oder "Seilzug"-Verankerung ISOFIX ist ein standardisiertes Verfahren zum Anbringen von Kindersitzen, bei dem nicht mehr derSicherheitsgurt zum Sichern des Sitzes im Fahrzeug verwendet wird. Dadurch kann eine sicherere Positiongewählt und der Sitz einfacher und schneller angebracht werden. Ein ISOFIX-Sitz darf nur eingebautwerden, wenn er gemäß der Norm ECE-R44 zugelassen ist. B230F01GK3. Die Gepäckraumabdeckung
abnehmen.
4. Den Seilzughaken mit dem Hakenhalter des Kindersitzes verbinden und zur Sicherung desSitzes festziehen.
B230E01GK
Fahrzeugvorderseite
Gepäckrauma- bdeckung
Seilzughaken
LAADVLOERBODEM ACHTERIN
2. Den Seilzug des Kindersitzes über
die Rücksitzlehne führen. Bei Fahrzeugen mit verstellbaren Kopfstützen den Seilzug unter der Kopfstütze und zwischen denKopfstützenhaltern durchführen; andernfalls den Seilzug über die Rücksitzlehne führen.
Hakenhalter des kindersitzes
Page 43 of 250
1
EIGENSCHAFTEN DES HYUNDAI
33

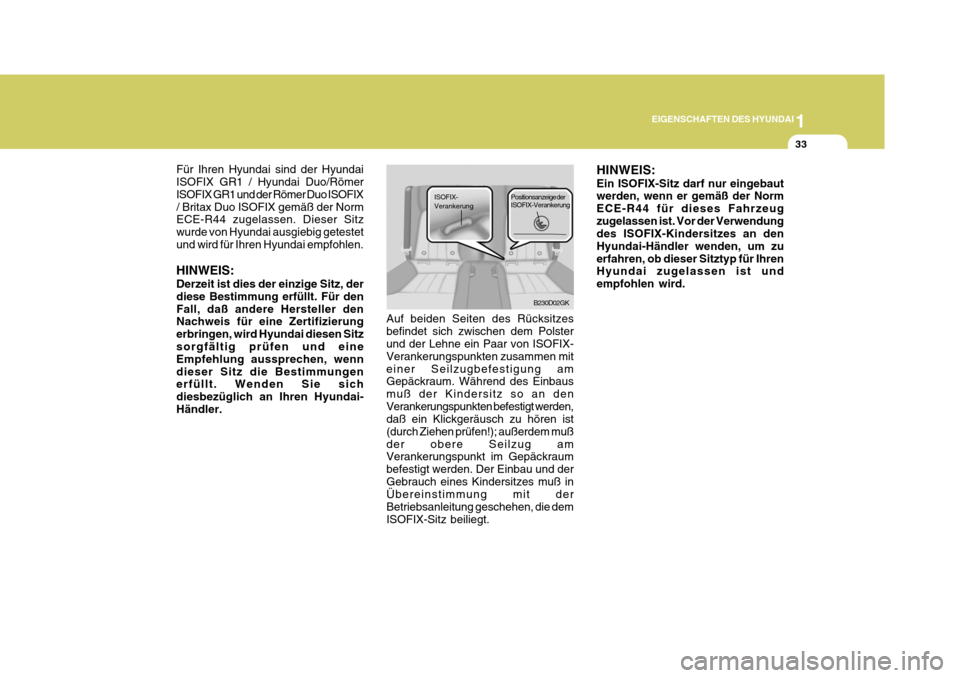

Für Ihren Hyundai sind der Hyundai ISOFIX GR1 / Hyundai Duo/Römer ISOFIX GR1 und der Römer Duo ISOFIX/ Britax Duo ISOFIX gemäß der Norm ECE-R44 zugelassen. Dieser Sitz wurde von Hyundai ausgiebig getestetund wird für Ihren Hyundai empfohlen. HINWEIS: Derzeit ist dies der einzige Sitz, der diese Bestimmung erfüllt. Für denFall, daß andere Hersteller den Nachweis für eine Zertifizierung erbringen, wird Hyundai diesen Sitz sorgfältig prüfen und eine Empfehlung aussprechen, wenndieser Sitz die Bestimmungen erfüllt. Wenden Sie sich diesbezüglich an Ihren Hyundai-Händler. Auf beiden Seiten des Rücksitzesbefindet sich zwischen dem Polster und der Lehne ein Paar von ISOFIX- Verankerungspunkten zusammen miteiner Seilzugbefestigung am Gepäckraum. Während des Einbaus muß der Kindersitz so an denVerankerungspunkten befestigt werden, daß ein Klickgeräusch zu hören ist (durch Ziehen prüfen!); außerdem mußder obere Seilzug am Verankerungspunkt im Gepäckraum befestigt werden. Der Einbau und derGebrauch eines Kindersitzes muß in Übereinstimmung mit der Betriebsanleitung geschehen, die demISOFIX-Sitz beiliegt. HINWEIS: Ein ISOFIX-Sitz darf nur eingebaut werden, wenn er gemäß der Norm ECE-R44 für dieses Fahrzeugzugelassen ist. Vor der Verwendung des ISOFIX-Kindersitzes an den Hyundai-Händler wenden, um zuerfahren, ob dieser Sitztyp für Ihren Hyundai zugelassen ist und empfohlen wird.
B230D02GK
ISOFIX- Verankerung
Positionsanzeige der ISOFIX-Verankerung
Page 44 of 250
1EIGENSCHAFTEN DES HYUNDAI
34

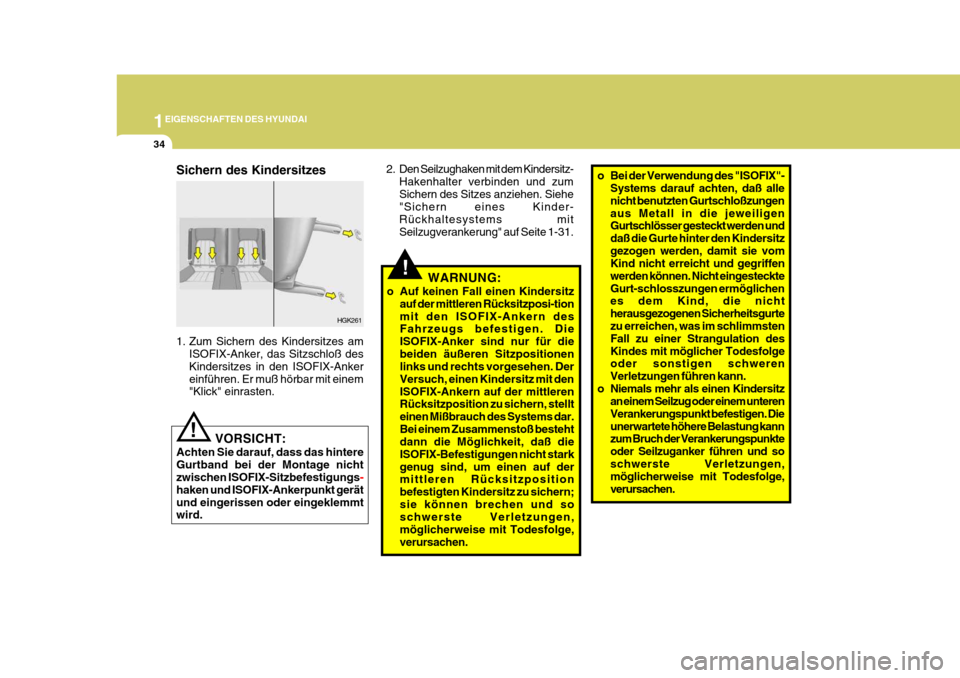

o Bei der Verwendung des "ISOFIX"-
Systems darauf achten, daß alle nicht benutzten Gurtschloßzungenaus Metall in die jeweiligen Gurtschlösser gesteckt werden und daß die Gurte hinter den Kindersitzgezogen werden, damit sie vom Kind nicht erreicht und gegriffen werden können. Nicht eingesteckteGurt-schlosszungen ermöglichen es dem Kind, die nicht herausgezogenen Sicherheitsgurtezu erreichen, was im schlimmsten Fall zu einer Strangulation des Kindes mit möglicher Todesfolge oder sonstigen schweren Verletzungen führen kann.
o Niemals mehr als einen Kindersitz an einem Seilzug oder einem unterenVerankerungspunkt befestigen. Dieunerwartete höhere Belastung kann zum Bruch der Verankerungspunkte oder Seilzuganker führen und soschwerste Verletzungen, möglicherweise mit Todesfolge, verursachen.
!WARNUNG:
o Auf keinen Fall einen Kindersitz auf der mittleren Rücksitzposi-tion mit den ISOFIX-Ankern des Fahrzeugs befestigen. Die ISOFIX-Anker sind nur für diebeiden äußeren Sitzpositionen links und rechts vorgesehen. Der Versuch, einen Kindersitz mit denISOFIX-Ankern auf der mittleren Rücksitzposition zu sichern, stellt einen Mißbrauch des Systems dar.Bei einem Zusammenstoß besteht dann die Möglichkeit, daß die ISOFIX-Befestigungen nicht starkgenug sind, um einen auf der mittleren Rücksitzposition befestigten Kindersitz zu sichern;sie können brechen und so schwerste Verletzungen, möglicherweise mit Todesfolge,verursachen.
1. Zum Sichern des Kindersitzes amISOFIX-Anker, das Sitzschloß des Kindersitzes in den ISOFIX-Ankereinführen. Er muß hörbar mit einem "Klick" einrasten. HGK261
Sichern des Kindersitzes
!
VORSICHT:
Achten Sie darauf, dass das hintere Gurtband bei der Montage nicht zwischen ISOFIX-Sitzbefestigungs
-
haken und ISOFIX-Ankerpunkt gerät und eingerissen oder eingeklemmt wird. 2. Den Seilzughaken mit dem Kindersitz-
Hakenhalter verbinden und zum Sichern des Sitzes anziehen. Siehe "Sichern eines Kinder- Rückhaltesystems mit
Seilzugverankerung" auf Seite 1-31.
Page 45 of 250
1
EIGENSCHAFTEN DES HYUNDAI
35

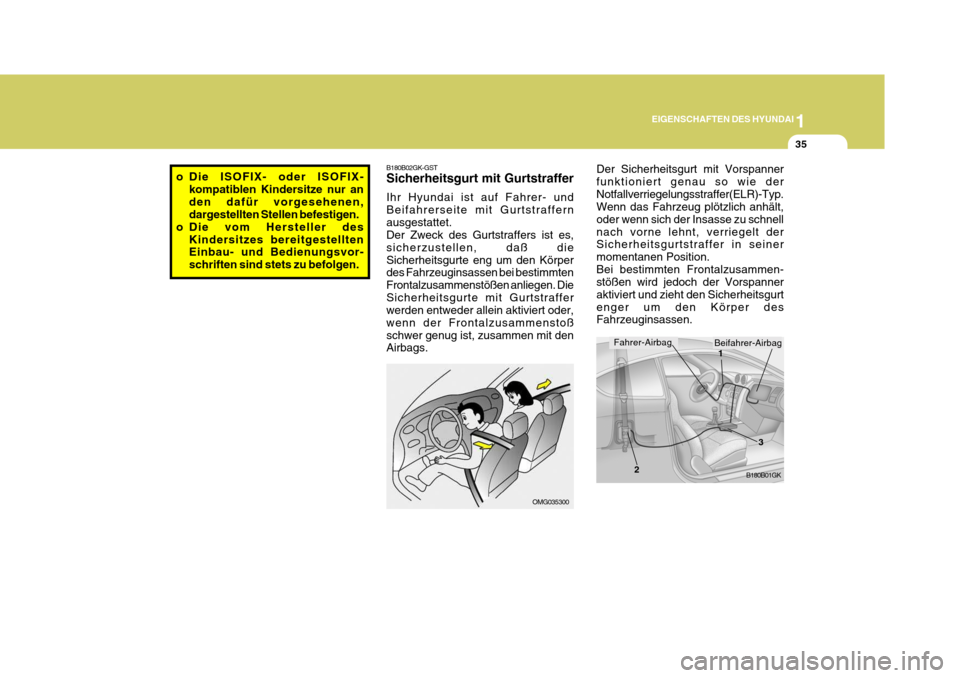

B180B02GK-GST Sicherheitsgurt mit Gurtstraffer Ihr Hyundai ist auf Fahrer- und Beifahrerseite mit Gurtstraffernausgestattet. Der Zweck des Gurtstraffers ist es, sicherzustellen, daß dieSicherheitsgurte eng um den Körper des Fahrzeuginsassen bei bestimmten Frontalzusammenstößen anliegen. DieSicherheitsgurte mit Gurtstraffer werden entweder allein aktiviert oder, wenn der Frontalzusammenstoßschwer genug ist, zusammen mit den Airbags. Der Sicherheitsgurt mit Vorspanner funktioniert genau so wie derNotfallverriegelungsstraffer(ELR)-Typ. Wenn das Fahrzeug plötzlich anhält, oder wenn sich der Insasse zu schnellnach vorne lehnt, verriegelt der Sicherheitsgurtstraffer in seiner momentanen Position.Bei bestimmten Frontalzusammen- stößen wird jedoch der Vorspanner aktiviert und zieht den Sicherheitsgurtenger um den Körper des Fahrzeuginsassen.
OMG035300o Die ISOFIX- oder ISOFIX- kompatiblen Kindersitze nur an den dafür vorgesehenen, dargestellten Stellen befestigen.
o Die vom Hersteller des Kindersitzes bereitgestelltenEinbau- und Bedienungsvor- schriften sind stets zu befolgen.
B180B01GK
Fahrer-Airbag1
2 3Beifahrer-Airbag
Page 46 of 250
1EIGENSCHAFTEN DES HYUNDAI
36
!

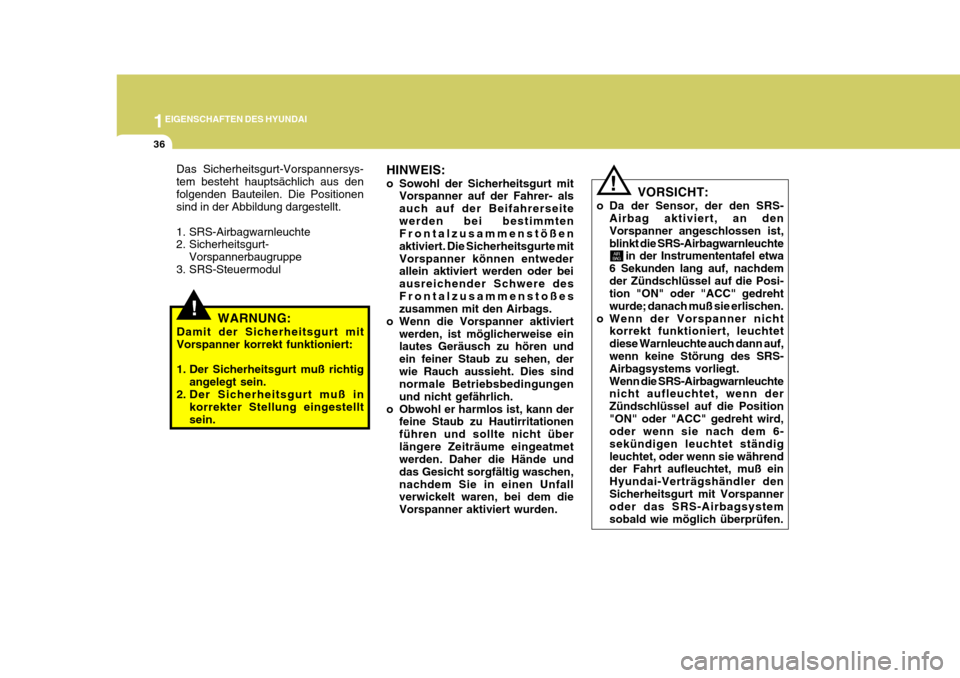

HINWEIS:
o Sowohl der Sicherheitsgurt mit
Vorspanner auf der Fahrer- als auch auf der Beifahrerseitewerden bei bestimmten Frontalzusammenstößen aktiviert. Die Sicherheitsgurte mitVorspanner können entweder allein aktiviert werden oder bei ausreichender Schwere desFrontalzusammenstoßes zusammen mit den Airbags.
o Wenn die Vorspanner aktiviert werden, ist möglicherweise einlautes Geräusch zu hören und ein feiner Staub zu sehen, derwie Rauch aussieht. Dies sind normale Betriebsbedingungen und nicht gefährlich.
o Obwohl er harmlos ist, kann der feine Staub zu Hautirritationenführen und sollte nicht überlängere Zeiträume eingeatmet werden. Daher die Hände und das Gesicht sorgfältig waschen,nachdem Sie in einen Unfall verwickelt waren, bei dem die Vorspanner aktiviert wurden. VORSICHT:
o Da der Sensor, der den SRS- Airbag aktiviert, an denVorspanner angeschlossen ist,blinkt die SRS-Airbagwarnleuchte in der Instrumententafel etwa
6 Sekunden lang a uf, nachdem
der Zündschlüssel auf die Posi- tion "ON" oder "ACC" gedreht wurde; danach muß sie erlischen.
o Wenn der Vorspanner nicht korrekt funktioniert, leuchtetdiese Warnleuchte auch dann auf, wenn keine Störung des SRS- Airbagsystems vorliegt.Wenn die SRS-Airbagwarnleuchte nicht aufleuchtet, wenn der Zündschlüssel auf die Position"ON" oder "ACC" gedreht wird, oder wenn sie nach dem 6- sekündigen leuchtet ständigleuchtet, oder wenn sie während der Fahrt aufleuchtet, muß ein Hyundai-Verträgshändler denSicherheitsgurt mit Vorspanner oder das SRS-Airbagsystem sobald wie möglich überprüfen.
AIR
BAG
Das Sicherheitsgurt-Vorspannersys- tem besteht hauptsächlich aus denfolgenden Bauteilen. Die Positionen sind in der Abbildung dargestellt.
1. SRS-Airbagwarnleuchte
2. Sicherheitsgurt-
Vorspannerbaugruppe
3. SRS-Steuermodul
!WARNUNG:
Damit der Sicherheitsgurt mit Vorspanner korrekt funktioniert:
1. Der Sicherheitsgurt muß richtig angelegt sein.
2. Der Sicherheitsgurt muß in
korrekter Stellung eingestellt sein.

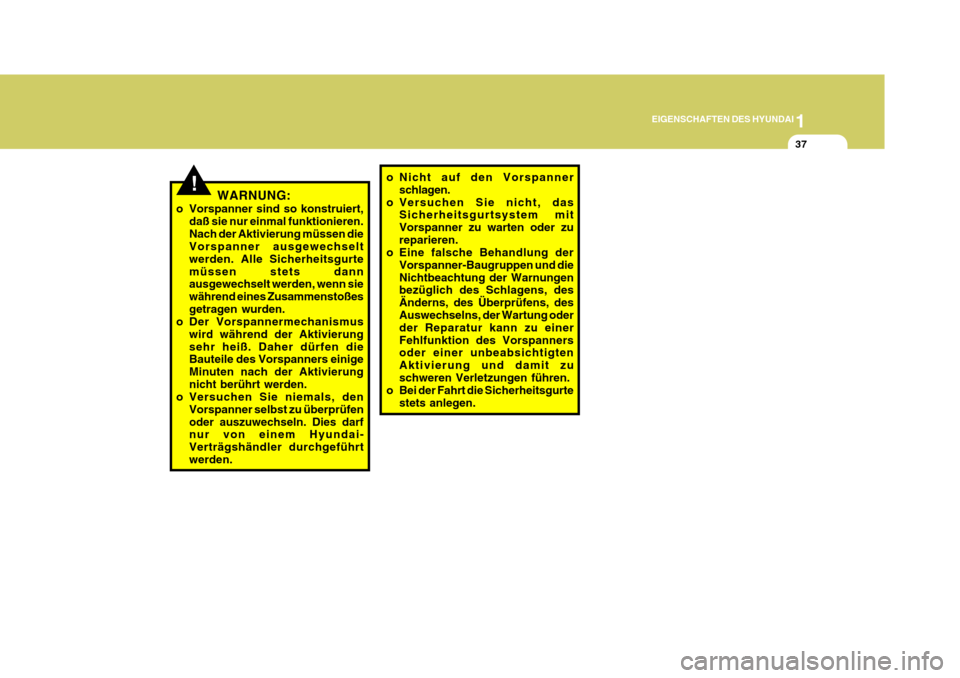

Page 47 of 250
1
EIGENSCHAFTEN DES HYUNDAI
37
!WARNUNG:
o Vorspanner sind so konstruiert, daß sie nur einmal funktionieren. Nach der Aktivierung müssen die Vorspanner ausgewechselt werden. Alle Sicherheitsgurtemüssen stets dann ausgewechselt werden, wenn sie während eines Zusammenstoßesgetragen wurden.
o Der Vorspannermechanismus
wird während der Aktivierungsehr heiß. Daher dürfen die Bauteile des Vorspanners einige Minuten nach der Aktivierungnicht berührt werden.
o Versuchen Sie niemals, den
Vorspanner selbst zu überprüfenoder auszuwechseln. Dies darf nur von einem Hyundai- Verträgshändler durchgeführtwerden.
o Nicht auf den Vorspannerschlagen.
o Versuchen Sie nicht, das Sicherheitsgurtsystem mit Vorspanner zu warten oder zureparieren.
o Eine falsche Behandlung der
Vorspanner-Baugruppen und dieNichtbeachtung der Warnungen bezüglich des Schlagens, des Änderns, des Überprüfens, desAuswechselns, der Wartung oder der Reparatur kann zu einer Fehlfunktion des Vorspanners oder einer unbeabsichtigten Aktivierung und damit zuschweren Verletzungen führen.
o Bei der Fahrt die Sicherheitsgurte
stets anlegen.
Page 48 of 250
1EIGENSCHAFTEN DES HYUNDAI

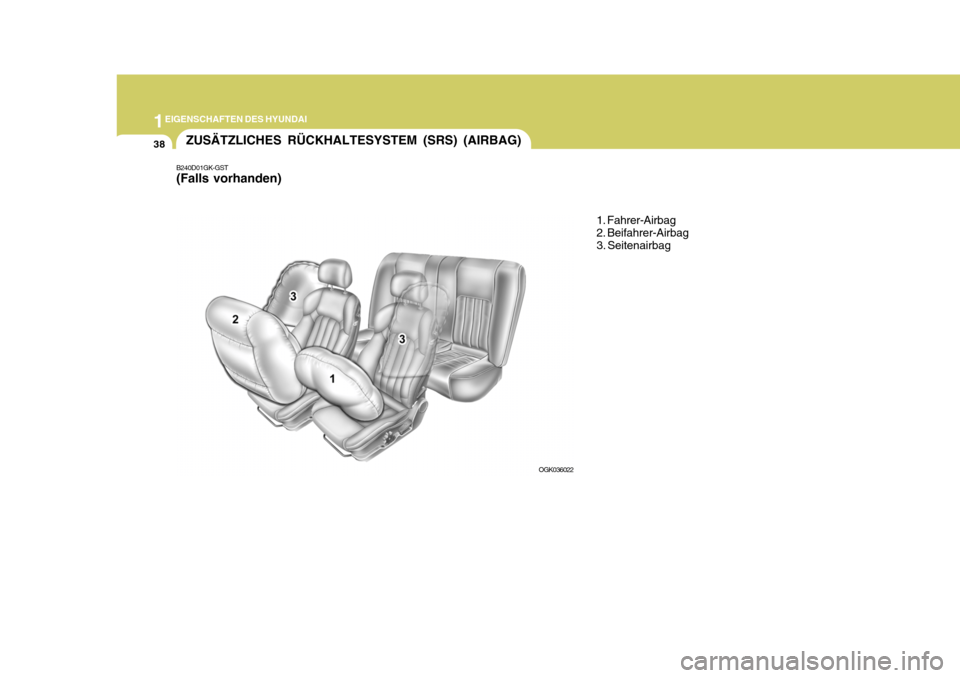

38ZUSÄTZLICHES RÜCKHALTESYSTEM (SRS) (AIRBAG)
B240D01GK-GST (Falls vorhanden)
1. Fahrer-Airbag 2. Beifahrer-Airbag 3. Seitenairbag
OGK036022
Page 49 of 250
1
EIGENSCHAFTEN DES HYUNDAI
39
B240A02GK
!WARNUNG:

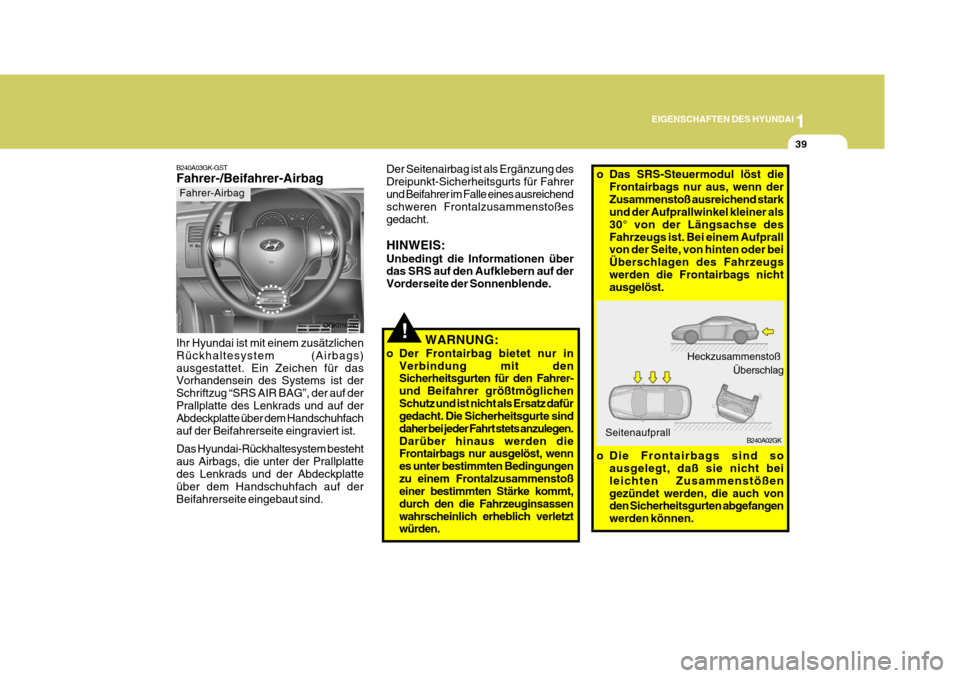

o Der Frontairbag bietet nur in Verbindung mit den Sicherheitsgurten für den Fahrer- und Beifahrer größtmöglichenSchutz und ist nicht als Ersatz dafür gedacht. Die Sicherheitsgurte sind daher bei jeder Fahrt stets anzulegen.Darüber hinaus werden die Frontairbags nur ausgelöst, wenn es unter bestimmten Bedingungenzu einem Frontalzusammenstoß einer bestimmten Stärke kommt, durch den die Fahrzeuginsassenwahrscheinlich erheblich verletzt würden. o Das SRS-Steuermodul löst die
Frontairbags nur aus, wenn der Zusammenstoß ausreichend stark und der Aufprallwinkel kleiner als 30° von der Längsachse desFahrzeugs ist. Bei einem Aufprall von der Seite, von hinten oder bei Überschlagen des Fahrzeugswerden die Frontairbags nicht ausgelöst.
o Die Frontairbags sind so ausgelegt, daß sie nicht bei leichten Zusammenstößengezündet werden, die auch von den Sicherheitsgurten abgefangen werden können. Heckzusammenstoß
Überschlag
Seitenaufprall
OGK016240 Der Seitenairbag ist als Ergänzung des Dreipunkt-Sicherheitsgurts für Fahrerund Beifahrer im Falle eines ausreichend schweren Frontalzusammenstoßes gedacht. HINWEIS: Unbedingt die Informationen über das SRS auf den Aufklebern auf der Vorderseite der Sonnenblende.
B240A03GK-GST Fahrer-/Beifahrer-Airbag Ihr Hyundai ist mit einem zusätzlichen Rückhaltesystem (Airbags)ausgestattet. Ein Zeichen für das Vorhandensein des Systems ist der Schriftzug “SRS AIR BAG”, der auf derPrallplatte des Lenkrads und auf der Abdeckplatte über dem Handschuhfach auf der Beifahrerseite eingraviert ist. Das Hyundai-Rückhaltesystem besteht aus Airbags, die unter der Prallplattedes Lenkrads und der Abdeckplatte über dem Handschuhfach auf der Beifahrerseite eingebaut sind.
Fahrer-Airbag
Page 50 of 250
1EIGENSCHAFTEN DES HYUNDAI
40
B240B03GK-AST SRS-Komponenten und Funktionen Das Airbagsystem besteht aus den folgenden Komponenten:
- Airbag-Modul auf der Fahrerseite
- Beifahrer-Airbagmodul
- SRS-Servicewarnanzeige (SRI)
- SRS-Kontrollmodul (SRSCM) Das Airbagsteuermodul überwacht kontinuierlich alle Elemente, solange die Zündung eingeschaltet ist, um zu bestimmen, ob ein frontaler Aufprallstark genug war, um eine Zündung des Frontairbags auszulösen. B240B01L

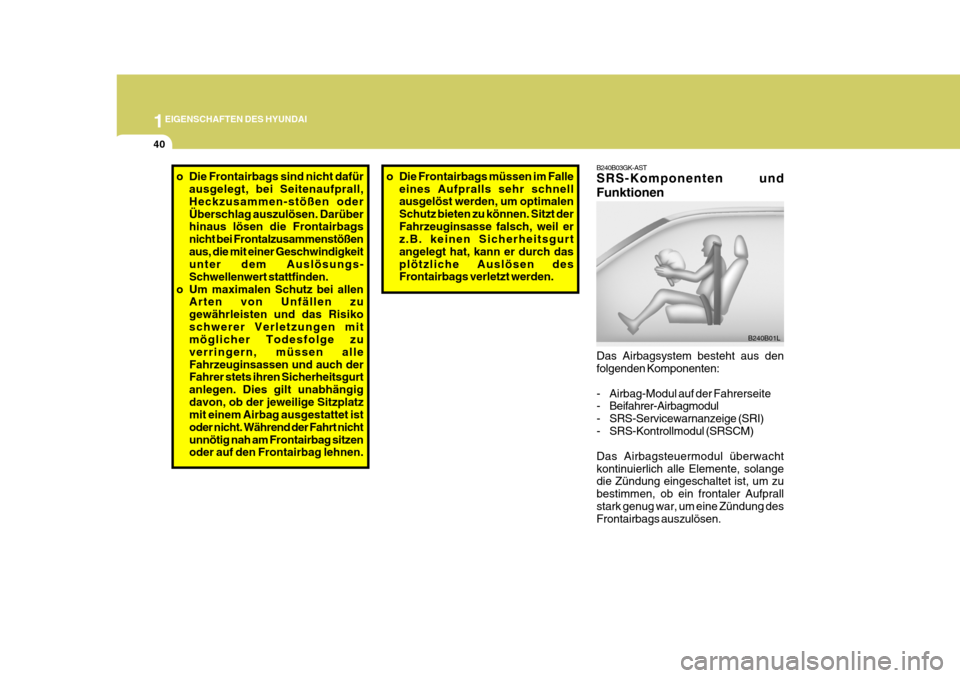

o Die Frontairbags sind nicht dafür
ausgelegt, bei Seitenaufprall, Heckzusammen-stößen oderÜberschlag auszulösen. Darüber hinaus lösen die Frontairbags nicht bei Frontalzusammenstößenaus, die mit einer Geschwindigkeit unter dem Auslösungs- Schwellenwert stattfinden.
o Um maximalen Schutz bei allen Arten von Unfällen zugewährleisten und das Risikoschwerer Verletzungen mit möglicher Todesfolge zu verringern, müssen alleFahrzeuginsassen und auch der Fahrer stets ihren Sicherheitsgurt anlegen. Dies gilt unabhängigdavon, ob der jeweilige Sitzplatz mit einem Airbag ausgestattet ist oder nicht. Während der Fahrt nichtunnötig nah am Frontairbag sitzen oder auf den Frontairbag lehnen. o Die Frontairbags müssen im Falle
eines Aufpralls sehr schnellausgelöst werden, um optimalen Schutz bieten zu können. Sitzt derFahrzeuginsasse falsch, weil er z.B. keinen Sicherheitsgurt angelegt hat, kann er durch dasplötzliche Auslösen des Frontairbags verletzt werden.
