EIGENSCHAFTEN DES HYUNDAI
B970B01E-GST Bedienelemente von Heizung und Kühlgebläse
1. Temperaturreglerknopf
2. Display-Fenster
3. Gebläsereglerschalter
4. Luftverteilungsreglerschalter
5. AUTO-Schalter (automatische Regelung)
6. Defrosterschalter
B970A01Y-AST KLIMAAUTOMATIK (Falls vorhanden)Der Hyundai ist mit einer Klimaanlage ausgestattet, die einfach durch Einstellen der gewünschten Temperatur geregelt wird.
7. OFF-Schalter (AUS)
8. Klimaanlagenschalter
9. Luftmengenregler /AQS-Schalter(Falls vorhanden)
10. Heckscheibenheizungsschalter
11. Außentemperaturschalter
1 23
4 567891 011
12 3
4 5
67
891011 HXDOM 119
HXDOM118
TYP A (Ohne A.Q.S)
TYP B (Mit A.Q.S)

EIGENSCHAFTEN DES HYUNDAI
1-64
B970C02E-GST AUTOMATISCHE REGULIERUNG
Das FATC-System (vollautomatische Temperaturregelung) regelt wie folgt Heizung und Kühlung:
1. "AUTO"-Taste drücken. Die Anzeigeleuchte leuchtet auf und Oberkörper-/Fußraum-und/oder Zweieb- enen-Modus sowie Gebläsestufe und Klimaanlage werden automatisch gesteuert. 2. Zum Einstellen der Temperatur die "TEMP"-
Taste betätigen.
- Durch Betätigen der Taste wird dieTemperatur in Schritten von 0.5° C bis auf max. 32 °C erhöht.
- Durch Betätigen der Taste wird die Temperatur in Schritten von 0.5° C aufmin. 17°C abgesenkt.
HINWEIS:Wenn die Batterie sich ganz entladen hat oder abgetrennt wurde, wird der Temperatur- modus wieder auf Grad-Celsius zurückgesetzt.Dies ist normal, der Temperaturmodus kann aber wie folgt wieder von Grad Celsius auf Grad Fahrenheit umgeschaltet werden;Die TEMP-Taste mindestens 3 Sekunden lang drücken und gleichzeitig die -Taste
gedrückt halten. Die Anzeige zeigt daraufhinan, daß die Einheit für die Temperatur auf Celsius bzw. auf Fahrenheit eingestellt ist(°C -> °F bzw. °F -> °C). B995A01Y-GST
AUSSENTEMPERATURSCHALTER
HXD118D
G280A01E
Fotosensor
HXD118I
HXD118A
HINWEIS:
Keine Gegenstände auf den im Fahrzeug angebrachten Fühler legen, damit eine einwandfreie Regelung des Heizungs- und Lüftungssystems gewährleistet ist.
OUTSIDE TEMP

1-65
EIGENSCHAFTEN DES HYUNDAI
B980B01Y-AST Einstellung der Gebläsestufe
B980A01Y-ASTMANUELLE REGULIERUNGDurch Betätigen einer anderen Taste als "AUTO" kann das Heizungs- und Lüftungssystem manuell reguliert werden. In diesem Modus arbeitet das System entsprechend der Reihenfolge der gewählten Tasten.Die Funktion der nicht angewählten Tasten wird automatisch geregelt. Zum Umschalten auf automatische Regelungdes Systems die Taste "AUTO" betätigen.
HXD118C
Durch Betätigen der entsprechenden Gebläsestufentaste kann die gewünschte Gebläsestufe eingestellt werden. Je höher die B670C01E-AST Luftansaugregler (Ohne A.Q.S)
Dieser Regler wird verwendet, um eine Wahl zwischen frischer Außenluft oder umgewälzter Innenraumluft zu treffen. Die Reglertaste drücken, um den Luftan-saugregler umzuschalten (Frischluft - Umluft). FRISCHLUFT ( ) : Die untere Anzeigelampe erlischt wenn die Luftklappe in Außenluftstellungist . UMLUFT-MODUS ( ) : Die Anzeige auf der Taste ist beleuchtet, wenn der Luftansaugregler auf UMLUFT steht. Bei der FRISCHLUFT-Wahl tritt Luft von außen in das Fahrzeug ein und wird entsprechend den anderen ausgewählten Funktionen entweder erwärmt oder gekühlt. Bei der UMLUFT-Wahl, wird die Luft aus dem Fahrzeug durch die Heizanlage eingesogen, und entsprechend den anderen ausgewählten Funktionen entweder aufgeheizt oder gekühlt.
HINWEIS:
o Es sollte darauf hingewiesen werden, daß ein längerer Betrieb der Heizung im UMLUFT-Modus ein Beschlagen der Windschutzscheibe und der seitlichen Fenster verursacht. Die Luft im Innenraum des Fahrzeug erscheint dann auch etwas 'verbraucht'. Zusätzlich führt eine längere Verwendung der Klimaanlage im UMLUFT-Modus zum Austrocknen der Luft im Fahrzeug-Inneren.
o Wenn der Zündschalter auf die Stellung "ON" gedreht wird, schaltet dieLufteinlaßsteuerung automatisch auf den Modus " " (unabhängig von der Schalterposition). Die ist die normale Funktion. Die Lufteinlaßsteuerung wird im "AUTO"-Modus betrieben, wenn die Zündung eingeschaltet wird, wenn der "AUTO"-Modus auch beim Abstellen des Motors eingeschaltet war.
HXD118G
Wird die Taste gedrückt, wird die Außentemperatur auf der VFD-Anzeige angezeigt. gewählte Gebläsestufe, desto mehr Luft wird zugeführt. Durch Betätigen der Taste "OFF" (AUS) wird das Gebläse ausgeschaltet.OUTSIDE
TEMP

EIGENSCHAFTEN DES HYUNDAI
1-66
Mit diesem Schalter kann zwischen Frischluftzufuhr von außen und Umwälzung der Innenraumluft gewählt werden; in der Frischluftstellung kann automatisch vermieden werden, daß Abgasluft von außen in das Fahrzeug eindringen kann.
: OFF
:ON
Frischluftstellung :
Frischluft wird von außen zugeführt und je nach gewählter Funktion erwärmt oder gekühlt. Umluftstellung :
Die Luft aus dem Innenraum wird im Heizsystemumgewälzt und je nach gewählter Funktion erwärmt oder gekühlt.
Abgasluftblockierstellung :
Frischluft strömt von außen in das Fahrzeug. Wenn jedoch Abgasluft von außen in das Fahrzeug eindringt, wird in derAbgasluftblockierstellung ( ) automatisch auf die ( )-Stellung umgeschaltet, um zu vermeiden, daß Abgas in das Fahrzeug eindringen kann.
HINWEIS:
o Ist das Heizsystem länger auf den " " Modus gestellt, beschlagen häufig Windschutzscheibe und Seitenfenster, und die Luft innerhalb des Fahrgastraumes ist abgestanden. Bei Fahren im " " Modus bei eingeschal- teter Klimaanlage wird außerdem die Luft im Fahrgastraum sehr trocken.
o Wenn der Zündschalter auf die Stellung "ON" gedreht wird, schaltet dieLufteinlaßsteuerung automatisch auf den Modus "Frischluftstellung" (unabhängig von der Schalterposition). Die ist die normale Funktion. Die Lufteinlaßsteuerung wird im "AUTO"- Modus betrieben, wenn die Zündung eingeschaltet wird, wenn der "AUTO"- Modus auch beim Abstellen des Motors eingeschaltet war.
B980D01Y-AST Heizungs- und Belüftungssystem
ausschalten Zum Ausschalten des Heizungs- und Belüftungssystems die Taste "OFF" (AUS) betätigen.
B980E01E-GST
Luftstromregler
B980E01E
B980C01E-GST Luftansaugregler (Mit A.Q.S) (Falls vorhanden)
HXD118H
VORSICHT:
Beschlagen die Fenster im Umluft- oder A.Q.S. Modus, wird der Frischluftregler auf Frischluft (Fresh) gestellt oder der automatische Frischluftregler (A.Q.S.) ausgeschaltet.

1-67
EIGENSCHAFTEN DES HYUNDAI

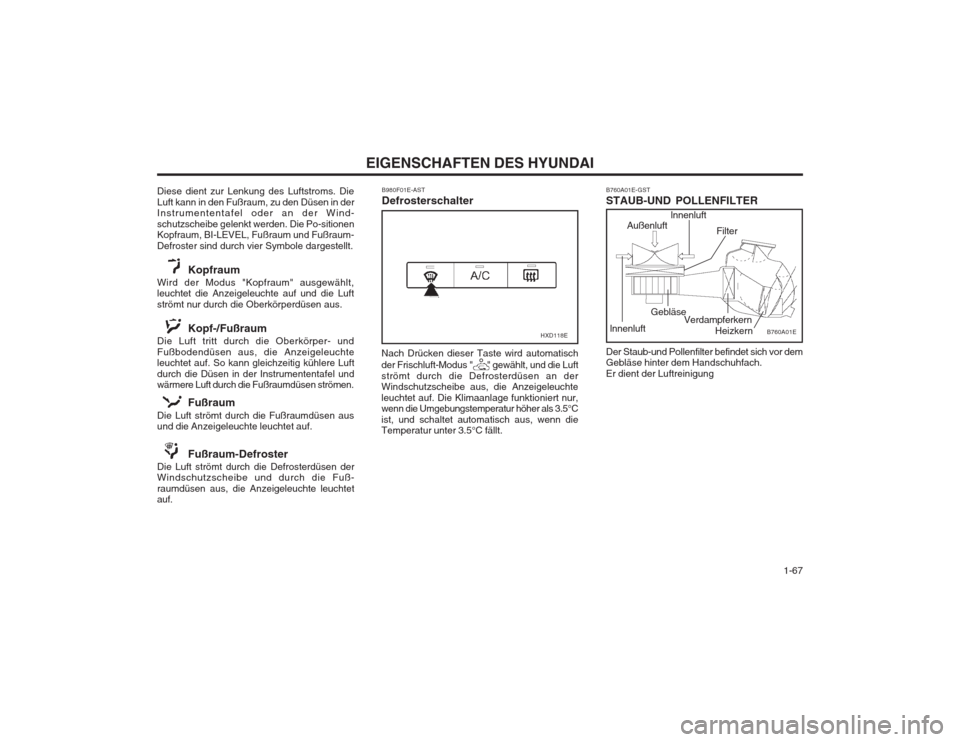

Diese dient zur Lenkung des Luftstroms. Die Luft kann in den Fußraum, zu den Düsen in der Instrumententafel oder an der Wind- schutzscheibe gelenkt werden. Die Po-sitionen Kopfraum, BI-LEVEL, Fußraum und Fußraum- Defroster sind durch vier Symbole dargestellt. Kopfraum
Wird der Modus "Kopfraum" ausgewählt, leuchtet die Anzeigeleuchte auf und die Luft strömt nur durch die Oberkörperdüsen aus.
Kopf-/Fußraum
Die Luft tritt durch die Oberkörper- undFußbodendüsen aus, die Anzeigeleuchte leuchtet auf. So kann gleichzeitig kühlere Luft durch die Düsen in der Instrumententafel und wärmere Luft durch die Fußraumdüsen strömen.
Fußraum
Die Luft strömt durch die Fußraumdüsen ausund die Anzeigeleuchte leuchtet auf.
Fußraum-Defroster
Die Luft strömt durch die Defrosterdüsen derWindschutzscheibe und durch die Fuß- raumdüsen aus, die Anzeigeleuchte leuchtet auf.
B760A01E-GST STAUB-UND POLLENFILTER
B760A01EVerdampferkern Filter
Gebläse
Außenluft
B980F01E-AST Defrosterschalter
lnnenluft
Nach Drücken dieser Taste wird automatisch
der Frischluft-Modus " " gewählt, und die Luft strömt durch die Defrosterdüsen an der Windschutzscheibe aus, die Anzeigeleuchte leuchtet auf. Die Klimaanlage funktioniert nur, wenn die Umgebungstemperatur höher als 3.5°C ist, und schaltet automatisch aus, wenn die Temperatur unter 3.5°C fällt.
HXD118EHeizkern
lnnenluft
Der Staub-und Pollenfilter befindet sich vor dem Gebläse hinter dem Handschuhfach. Er dient der Luftreinigung

EIGENSCHAFTEN DES HYUNDAI
1-68
Anweisungen zum Auswechseln:
1. Die Einstellstifte auf beiden Seiten des
Handschuhfachs entfernen.
2. Die Halterung der Filterabdeckung abnehmen.
3. Die Filterabdeckung abnehmen und den Fil- ter auswechseln.
4. Der Zusammenbau erfolgt in umgekehrter Reihenfolge des Zerlegens.
VORSICHT:
o Den Filter alle 20.000 Kilometer oder einmal im Jahr auswechseln. Wenn dasFahrzeug unter schweren Bedingungen wie zum Beispiel staubigen, rauhen Straßen gefahren wird, muß der Stsub- und-Pollenfilter öfter überprüft und ausgewechselt werden.
o Wenn die Luftstromrate plötzlich
abnimmt, muß er von einem Hyundai- Vertragshändler überprüft werden.

1-69
EIGENSCHAFTEN DES HYUNDAI
FM-Sender
B750A03A
Berge
Gebäude Behinderter Bereich
Eisenbrücken
Nicht behinderter Bereicht
B750A02A
AM-Empfang
Ionosphäre
AM-und FM-Funksignale werden von den Funktürmen der einzelnen Städte ausgesandt. Sie werden von der Antenne des Autoradios, die auf dem Kotflügel montiert ist, aufgenommen. Das Signal wird so vom Radio empfangen und an die Lautsprecher des Kraftfahrzeugs weitergegeben. Erreicht ein starkes Funksignal das Fahrzeug, gewährleistet die präzise Funktionsweise der Stereoanlage eine qualitativ hochwertige Wiedergabe. In manchen Fällen ist allerdings das von der Autoantenne empfangene Signal schwach und unklar. Dies kann aufunterschiedliche Faktoren zurückzuführen sein, wie z.B. auf den Abstand zur Rundfunkstation, auf die Nähe von anderen Rundfunkstationen mit starker Sendeleistung oder auf im Der Empfang von AM-Signalen ist im allgemeinen besser als der Empfang von FM- Signalen. Dies ist darauf zurückzuführen, daßAM-Funkwellen mit niedriger Frequenz gesendet werden. Diese langen, niederfrequenten Funkwellen können der Erdkrümmung folgen und werden nicht so sehr in die Atmosphäre abgegeben. Darüber hinaus übersteigen sie Hindernisse, so daß eine bessere Signalabdeckung gewährleistet wird. Aufgrund dessen können AM-Rundfunkübertragungen in großen Entfernungen klarer empfangen werden, als FM-Rundfunkübertragungen.
FM-Rundfunkübertragungen werden mit hoherFrequenz übertragen und die Funkwellen können sich nicht der Erdoberfläche anpassen. Aufgrunddessen schwinden FM-Funkwellen im allgemeinen in kurzen Entfernungen zur Sendestation. Darüber hinaus werden FM- Signale leicht von Gebäuden, Bergen oder anderen Hindernissen beeinträchtigt. Daher kann mitunter der Eindruck entstehen, daß das Autoradio defekt ist. Die folgenden Empfangsbedingungen sind normal und zeigen keine Störung des Radios an.
B750A01A-AST STEREOANLAGE Funktion des Autoradios
B750A01A
Ionosphäre
FM-Empfang
Sendebereich befindliche Gebäude, Brücken oder andere große Hindernisse.

EIGENSCHAFTEN DES HYUNDAI
1-70 o Senderwechsel-Wird ein FM-Signal
schwächer, kann ein anderes, stärkeres Signal mit fast der gleichen Frequenz zu hören sein. Dies ist darauf zurückzuführen, daß das Radio darauf ausgerichtet ist, auf das klarste Signal zu schalten. Ist dies der Fall, einen anderen Sender mit einem stärkeren Signal anwählen.
o Aufheben von Mehrwegeübertragungen- Werden Funksignale aus mehrerenRichtungen empfangen, kann es zu Verzerrungen oder Höhenschwankungen kommen. Dies kann auf den Empfang eines direkten und eines reflektierten Signals von einem Sender oder auf den Empfang von unterschiedlichen Signalen von zwei Stationen mit ähnlichen Frequenzen zurückzführen sein. Ist dies der Fall,eine andere Sendestation anwählen, bis die Mehrwegeübertragung aufgehoben ist.
B750A05A
B750B02Y-AST
Benutzung eines Mobiltelefons und Stereo-Radios Die Benutzung eines Mobiltelefons im Fahrzeug kann Störungen in der Audioanlage verursachen. Dies bedeutet nicht, daß das Audioteil defekt ist. Halten Sie das Mobiltelefon in diesem Fall so weit wie möglich von der Anlage weg.
VORSICHT:
Bei Verwendung eines Kommunika- tionssystemes, wie z.B. eines Mobiltelefons oder Radioteils innerhalb des Fahrzeugs
muß eine separate externe Antenne montiert sein. Werden Mobiltelefon oder Radio nur über die interne Antenne betrieben, kann es zu Störungen in der Fahrzeugelektrik und damit zu einer Beeinträchtigung der Fahrzeugsicherheit kommen.
WARNUNG:
Während der Fahrt dürfen Sie kein Mobiltelefon benutzen; Sie müssen das Fahrzeug erst an einem sicheren Ort abstellen, um das Telefon benutzen zu können.
B750A04A
o Schwund-Entfernt sich das Fahrzeug von dem Sender, schwächt sich das Signal ab, und der Ton beginnt zu schwinden. Ist dies der Fall, sollte eine andere, stärkere Rundfunkstation gewählt werden.
o Schwache FM-Signale oder große Hindernisse zwischen Sender und Radiokönnen das Signal stören, wodurch es zu Rauschen durch atmosphärische Störungen oder Tonhöhenschwankungen kommt. Durch Herabsetzen der Höheneinstellung kann dieser Effekt abgeschwächt werden, bis die Funkstörungen nicht mehr vorhanden sind.

1-71
EIGENSCHAFTEN DES HYUNDAI
Durch eine sorgfältige Pflege der Kassetten kann die Lebensdauer einer Kassette sowie der Hörgenuß erhöht werden. Kassetten und Kassettenhüllen grundsätzlich gegen direkte Sonneneinstrahlung, starke Kälte und gegen Staub schützen. Nicht benutzte Kassetten grundsätzlich in den ursprünglichen Kassettenschutzhüllen aufbewahren. Ist es im Fahrzeug sehr heiß oder kalt, muß dieB860A01A-AST
PFLEGE DER KASSETTEN
B860A01A
YL11240B
YL11250B
B850A01F-AST PFLEGE DER DISCS Richtige Handhabung Fassen Sie die Discs wie dargestellt an. Die Disc nicht fallen lassen. Beim Anfassen der Disc keine Fingerabdrücke auf der Oberfläche hinterlassen. Wenn die Oberfläche zerkratzt ist, werden möglicherweise Signale übersprungen. Kein Klebeband, Papier oder gummierte Aufkleber auf die Disc kleben. Nicht auf die Disc schreiben. Beschädigte Disc Keine beschädigten, verzogenen oder zerkratzten Discs abspielen. Dadurch kann der Abspielmechanismus schwer beschädigt werden. Lagerung
Wenn sie nicht gebraucht werden, die Discs in die Hüllen legen und an einem kühlen Ort lagern, an dem sie weder der Sonne, Wärme oder Staub ausgesetzt sind. Die Disc nicht herauszuziehen versuchen, wenn sie vom automatischen Lademechanismus eingezogen wird.Die Einheit nicht aus dem Armaturenbrett herausziehen, nachdem eine Disc eingelegt oder der Auswurfknopf betätigt wurde. Wenn die Einheit herausgezogen wird, bevor ein Vorgang abgeschlossen ist, liegt die Disc nicht stabil im Gerät und kann beschädigt werden. Nicht versuchen, eine Disc in das Geräteinzulegen, wenn das Gerät nicht im Armaturenbrett eingebaut oder der Strom abgeschaltet ist.
Halten Sie Ihre Discs sauber Als Folge von Fingerabdrücken, Staub oderSchmutz auf der Oberfläche werden möglicherweise Signale übersprungen. Die Oberfläche mit einem sauberen, weichen Tuch reinigen. Wenn die Oberfläche stark verschmutzt ist, ein sauberes, weiches Tuch in einer Lösung von milden Spülmittel tränken und die Disc sauberwischen. Siehe Zeichnung.

EIGENSCHAFTEN DES HYUNDAI
1-72

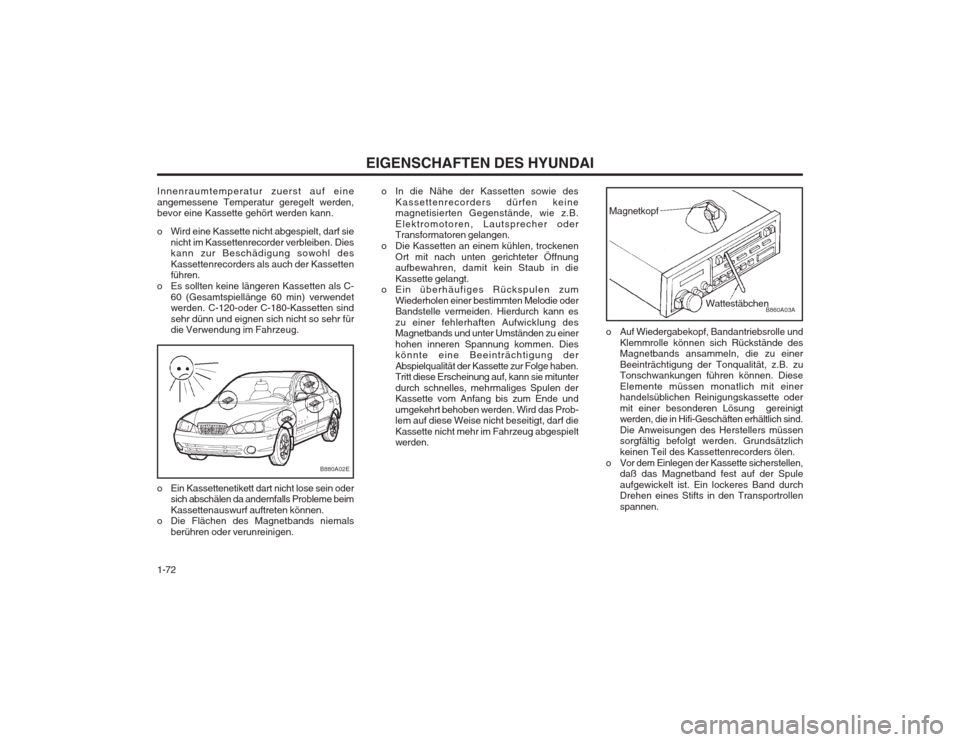

B860A03A
o Auf Wiedergabekopf, Bandantriebsrolle und Klemmrolle können sich Rückstände des Magnetbands ansammeln, die zu einer Beeinträchtigung der Tonqualität, z.B. zu Tonschwankungen führen können. Diese Elemente müssen monatlich mit einer handelsüblichen Reinigungskassette oder mit einer besonderen Lösung gereinigt werden, die in Hifi-Geschäften erhältlich sind. Die Anweisungen des Herstellers müssen sorgfältig befolgt werden. Grundsätzlich keinen Teil des Kassettenrecorders ölen.
o Vor dem Einlegen der Kassette sicherstellen, daß das Magnetband fest auf der Spuleaufgewickelt ist. Ein lockeres Band durch Drehen eines Stifts in den Transportrollen spannen.
Magnetkopf
Wattestäbchen
o Ein Kassettenetikett dart nicht lose sein oder sich abschälen da andernfalls Probleme beim Kassettenauswurf auftreten können.
o Die Flächen des Magnetbands niemals
berühren oder verunreinigen.
B880A02E
Innenraumtemperatur zuerst auf eine angemessene Temperatur geregelt werden, bevor eine Kassette gehört werden kann.
o Wird eine Kassette nicht abgespielt, darf sienicht im Kassettenrecorder verbleiben. Dies kann zur Beschädigung sowohl des Kassettenrecorders als auch der Kassetten führen.
o Es sollten keine längeren Kassetten als C- 60 (Gesamtspiellänge 60 min) verwendetwerden. C-120-oder C-180-Kassetten sind sehr dünn und eignen sich nicht so sehr für die Verwendung im Fahrzeug. o In die Nähe der Kassetten sowie des
Kassettenrecorders dürfen keinemagnetisierten Gegenstände, wie z.B. Elektromotoren, Lautsprecher oder Transformatoren gelangen.
o Die Kassetten an einem kühlen, trockenen
Ort mit nach unten gerichteter Öffnungaufbewahren, damit kein Staub in die Kassette gelangt.
o Ein überhäufiges Rückspulen zum
Wiederholen einer bestimmten Melodie oder Bandstelle vermeiden. Hierdurch kann es zu einer fehlerhaften Aufwicklung des Magnetbands und unter Umständen zu einer hohen inneren Spannung kommen. Dies könnte eine Beeinträchtigung der Abspielqualität der Kassette zur Folge haben. Tritt diese Erscheinung auf, kann sie mitunter durch schnelles, mehrmaliges Spulen der Kassette vom Anfang bis zum Ende und umgekehrt behoben werden. Wird das Prob- lem auf diese Weise nicht beseitigt, darf die Kassette nicht mehr im Fahrzeug abgespielt werden.
