Hyundai Elantra 2004 Betriebsanleitung (in German)

3
IM NOTFALL
13

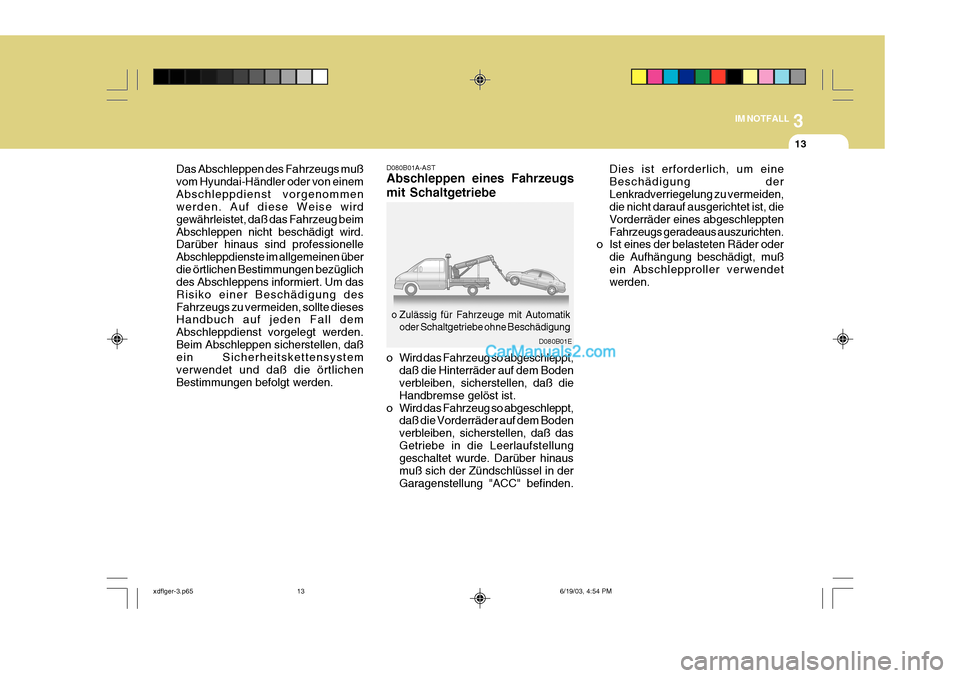

D080B01A-AST Abschleppen eines Fahrzeugs mit Schaltgetriebe
o Wird das Fahrzeug so abgeschleppt, daß die Hinterräder auf dem Boden verbleiben, sicherstellen, daß die Handbremse gelöst ist.
o Wird das Fahrzeug so abgeschleppt, daß die Vorderräder auf dem Bodenverbleiben, sicherstellen, daß dasGetriebe in die Leerlaufstellung geschaltet wurde. Darüber hinaus muß sich der Zündschlüssel in derGaragenstellung "ACC" befinden.
o Zulässig für Fahrzeuge mit Automatik
oder Schaltgetriebe ohne Beschädigung
D080B01E
Das Abschleppen des Fahrzeugs mußvom Hyundai-Händler oder von einemAbschleppdienst vorgenommen werden. Auf diese Weise wird gewährleistet, daß das Fahrzeug beimAbschleppen nicht beschädigt wird. Darüber hinaus sind professionelle Abschleppdienste im allgemeinen überdie örtlichen Bestimmungen bezüglich des Abschleppens informiert. Um das Risiko einer Beschädigung desFahrzeugs zu vermeiden, sollte dieses Handbuch auf jeden Fall dem Abschleppdienst vorgelegt werden.Beim Abschleppen sicherstellen, daß ein Sicherheitskettensystem verwendet und daß die örtlichenBestimmungen befolgt werden. Dies ist erforderlich, um eineBeschädigung derLenkradverriegelung zu vermeiden, die nicht darauf ausgerichtet ist, die Vorderräder eines abgeschlepptenFahrzeugs geradeaus auszurichten.
o Ist eines der belasteten Räder oder
die Aufhängung beschädigt, mußein Abschlepproller verwendet werden.
xdflger-3.p65 6/19/03, 4:54 PM
13

3IM NOTFALL

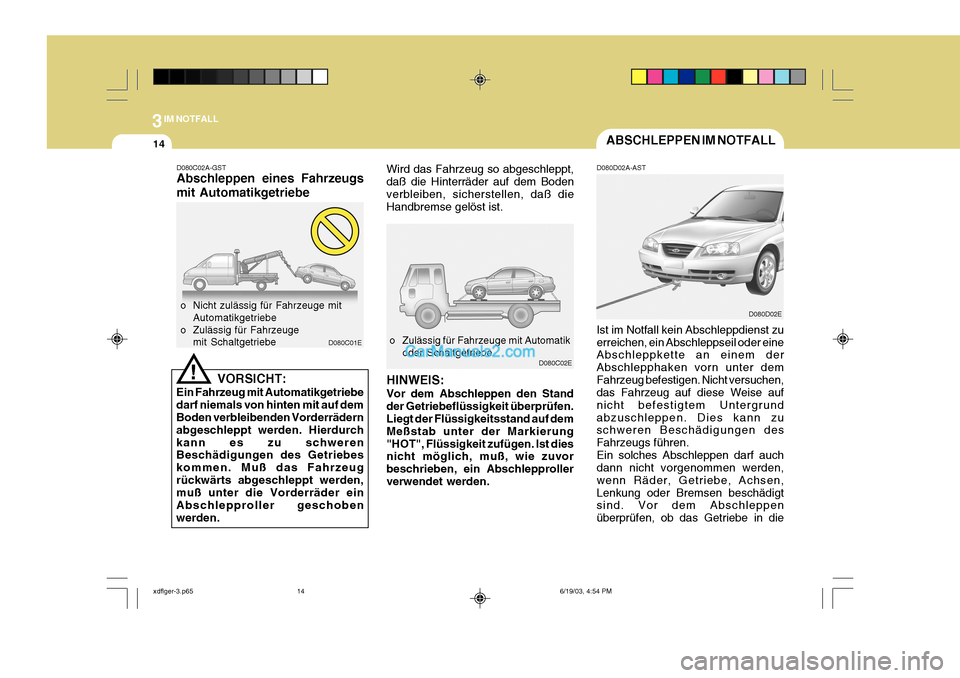

14ABSCHLEPPEN IM NOTFALL
Wird das Fahrzeug so abgeschleppt, daß die Hinterräder auf dem Bodenverbleiben, sicherstellen, daß die Handbremse gelöst ist.
o Zulässig für Fahrzeuge mit Automatik oder Schaltgetriebe D080C02ED080D02A-AST
Ist im Notfall kein Abschleppdienst zu erreichen, ein Abschleppseil oder eine Abschleppkette an einem der Abschlepphaken vorn unter demFahrzeug befestigen. Nicht versuchen, das Fahrzeug auf diese Weise auf nicht befestigtem Untergrundabzuschleppen. Dies kann zu schweren Beschädigungen des Fahrzeugs führen.Ein solches Abschleppen darf auch dann nicht vorgenommen werden, wenn Räder, Getriebe, Achsen,Lenkung oder Bremsen beschädigt sind. Vor dem Abschleppen überprüfen, ob das Getriebe in die D080D02E
D080C02A-GST Abschleppen eines Fahrzeugs mit Automatikgetriebe
VORSICHT:
Ein Fahrzeug mit Automatikgetriebe darf niemals von hinten mit auf dem Boden verbleibenden Vorderrädern abgeschleppt werden. Hierdurchkann es zu schweren Beschädigungen des Getriebes kommen. Muß das Fahrzeugrückwärts abgeschleppt werden, muß unter die Vorderräder ein Abschlepproller geschobenwerden. o Nicht zulässig für Fahrzeuge mit
Automatikgetriebe
o Zulässig für Fahrzeuge mit Schaltgetriebe D080C01E
!
HINWEIS: Vor dem Abschleppen den Stand der Getriebeflüssigkeit überprüfen. Liegt der Flüssigkeitsstand auf dem Meßstab unter der Markierung"HOT", Flüssigkeit zufügen. Ist dies nicht möglich, muß, wie zuvor beschrieben, ein Abschlepprollerverwendet werden.
xdflger-3.p65 6/19/03, 4:54 PM
14

3
IM NOTFALL

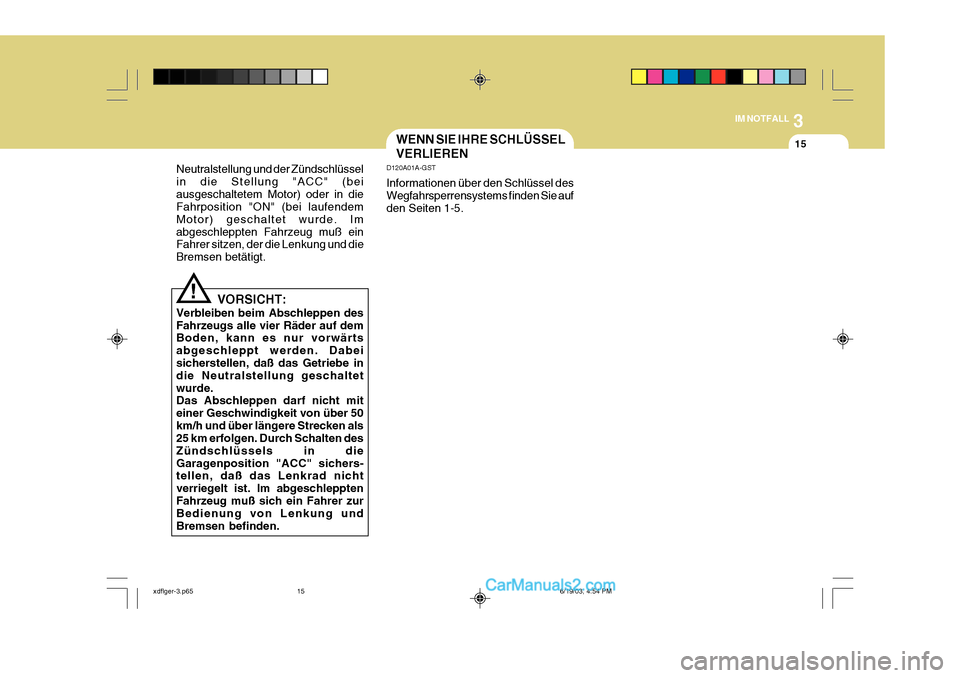

15WENN SIE IHRE SCHLÃœSSEL VERLIEREN
Neutralstellung und der Zündschlüssel in die Stellung "ACC" (beiausgeschaltetem Motor) oder in die Fahrposition "ON" (bei laufendem Motor) geschaltet wurde. Imabgeschleppten Fahrzeug muß ein Fahrer sitzen, der die Lenkung und die Bremsen betätigt. D120A01A-GST Informationen über den Schlüssel des Wegfahrsperrensystems finden Sie auf den Seiten 1-5.
!
VORSICHT:
Verbleiben beim Abschleppen des Fahrzeugs alle vier Räder auf dem Boden, kann es nur vorwärts abgeschleppt werden. Dabei sicherstellen, daß das Getriebe in die Neutralstellung geschaltetwurde. Das Abschleppen darf nicht mit einer Geschwindigkeit von über 50km/h und über längere Strecken als 25 km erfolgen. Durch Schalten des Zündschlüssels in dieGaragenposition "ACC" sichers- tellen, daß das Lenkrad nicht verriegelt ist. Im abgeschlepptenFahrzeug muß sich ein Fahrer zur Bedienung von Lenkung und Bremsen befinden.
xdflger-3.p65 6/19/03, 4:54 PM
15

4

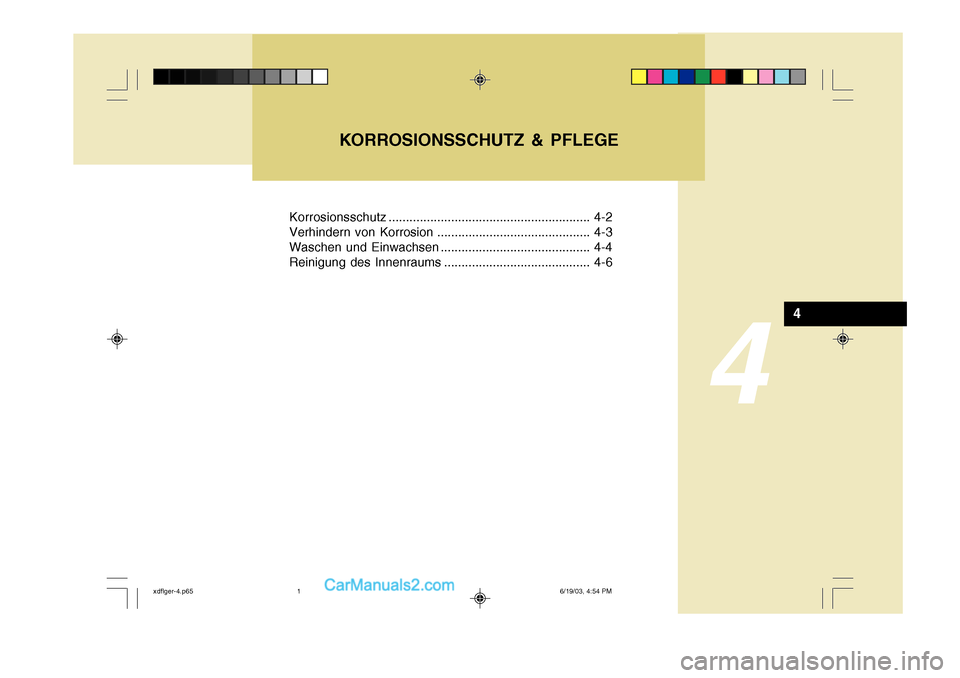

Korrosionsschutz.......................................................... 4-2
Verhindern von Korrosion ............................................ 4-3
Waschen und Einwachsen ........................................... 4-4
Reinigung des Innenraums .......................................... 4-6 KORROSIONSSCHUTZ & PFLEGE
4
xdflger-4.p65
6/19/03, 4:54 PM
1

4KORROSIONSSCHUTZ & PFLEGE

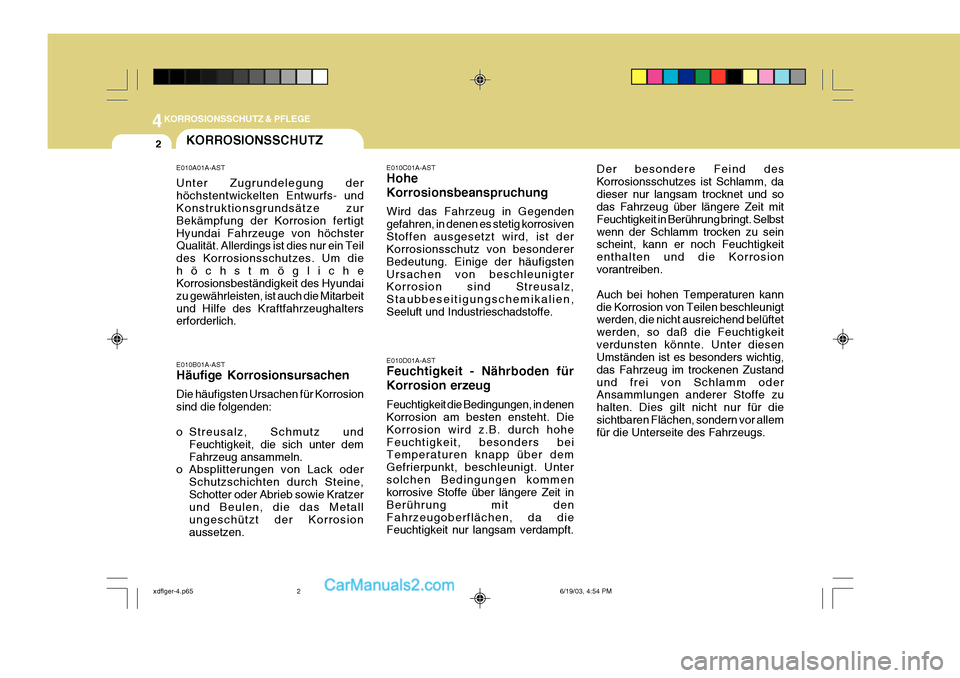

2KORROSIONSSCHUTZ
E010A01A-AST Unter Zugrundelegung der höchstentwickelten Entwurfs- und Konstruktionsgrundsätze zur Bekämpfung der Korrosion fertigtHyundai Fahrzeuge von höchster Qualität. Allerdings ist dies nur ein Teil des Korrosionsschutzes. Um diehöchstmögliche Korrosionsbeständigkeit des Hyundai zu gewährleisten, ist auch die Mitarbeitund Hilfe des Kraftfahrzeughalters erforderlich. E010C01A-AST Hohe Korrosionsbeanspruchung Wird das Fahrzeug in Gegenden gefahren, in denen es stetig korrosivenStoffen ausgesetzt wird, ist der Korrosionsschutz von besonderer Bedeutung. Einige der häufigstenUrsachen von beschleunigter Korrosion sind Streusalz, Staubbeseitigungschemikalien,Seeluft und Industrieschadstoffe.
E010B01A-AST Häufige Korrosionsursachen Die häufigsten Ursachen für Korrosion sind die folgenden:
o Streusalz, Schmutz und Feuchtigkeit, die sich unter dem Fahrzeug ansammeln.
o Absplitterungen von Lack oder
Schutzschichten durch Steine,Schotter oder Abrieb sowie Kratzer und Beulen, die das Metall ungeschützt der Korrosionaussetzen. E010D01A-AST Feuchtigkeit - Nährboden für Korrosion erzeug Feuchtigkeit die Bedingungen, in denen Korrosion am besten ensteht. Die Korrosion wird z.B. durch hoheFeuchtigkeit, besonders bei Temperaturen knapp über dem Gefrierpunkt, beschleunigt. Untersolchen Bedingungen kommen korrosive Stoffe über längere Zeit in Berührung mit denFahrzeugoberflächen, da die Feuchtigkeit nur langsam verdampft. Der besondere Feind des Korrosionsschutzes ist Schlamm, dadieser nur langsam trocknet und so das Fahrzeug über längere Zeit mit Feuchtigkeit in Berührung bringt. Selbstwenn der Schlamm trocken zu sein scheint, kann er noch Feuchtigkeit enthalten und die Korrosionvorantreiben. Auch bei hohen Temperaturen kann die Korrosion von Teilen beschleunigt werden, die nicht ausreichend belüftet werden, so daß die Feuchtigkeitverdunsten könnte. Unter diesen Umständen ist es besonders wichtig, das Fahrzeug im trockenen Zustandund frei von Schlamm oder Ansammlungen anderer Stoffe zu halten. Dies gilt nicht nur für diesichtbaren Flächen, sondern vor allem für die Unterseite des Fahrzeugs.
xdflger-4.p65
6/19/03, 4:54 PM
2

4
KORROSIONSSCHUTZ & PFLEGE

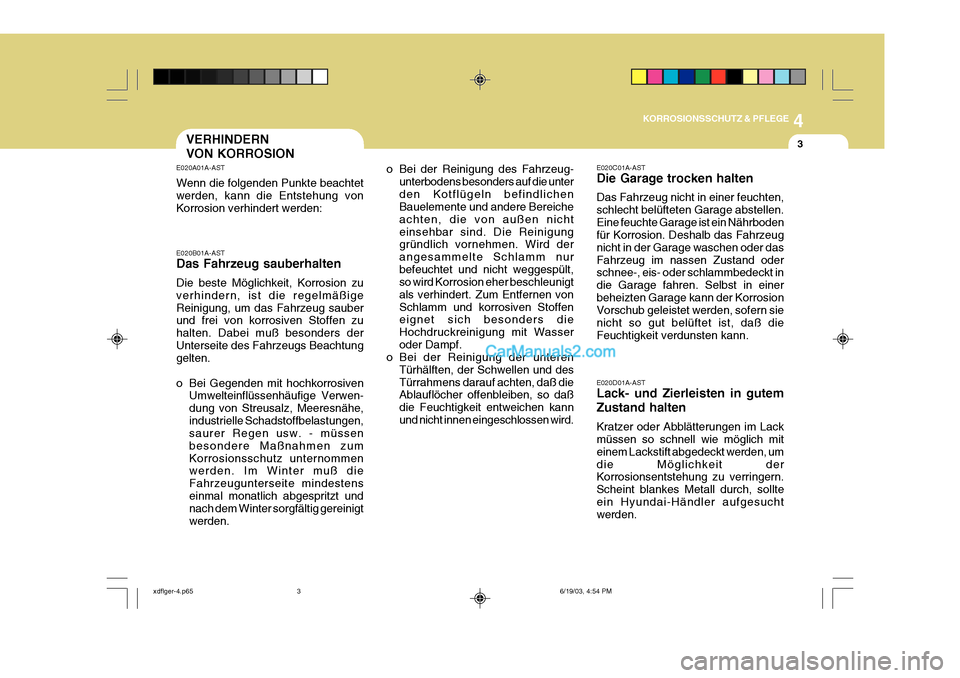

3VERHINDERN VON KORROSION
E020C01A-AST Die Garage trocken halten Das Fahrzeug nicht in einer feuchten, schlecht belüfteten Garage abstellen.Eine feuchte Garage ist ein Nährboden für Korrosion. Deshalb das Fahrzeug nicht in der Garage waschen oder dasFahrzeug im nassen Zustand oder schnee-, eis- oder schlammbedeckt in die Garage fahren. Selbst in einerbeheizten Garage kann der Korrosion Vorschub geleistet werden, sofern sie nicht so gut belüftet ist, daß dieFeuchtigkeit verdunsten kann.
E020B01A-AST Das Fahrzeug sauberhalten Die beste Möglichkeit, Korrosion zu verhindern, ist die regelmäßigeReinigung, um das Fahrzeug sauber und frei von korrosiven Stoffen zu halten. Dabei muß besonders derUnterseite des Fahrzeugs Beachtung gelten.
o Bei Gegenden mit hochkorrosiven
Umwelteinflüssenhäufige Verwen- dung von Streusalz, Meeresnähe,industrielle Schadstoffbelastungen, saurer Regen usw. - müssen besondere Maßnahmen zumKorrosionsschutz unternommen werden. Im Winter muß die Fahrzeugunterseite mindestenseinmal monatlich abgespritzt und nach dem Winter sorgfältig gereinigt werden. o Bei der Reinigung des Fahrzeug-
unterbodens besonders auf die unterden Kotflügeln befindlichen Bauelemente und andere Bereiche achten, die von außen nichteinsehbar sind. Die Reinigung gründlich vornehmen. Wird der angesammelte Schlamm nurbefeuchtet und nicht weggespült, so wird Korrosion eher beschleunigt als verhindert. Zum Entfernen vonSchlamm und korrosiven Stoffen eignet sich besonders die Hochdruckreinigung mit Wasseroder Dampf.
o Bei der Reinigung der unteren
Türhälften, der Schwellen und desTürrahmens darauf achten, daß die Ablauflöcher offenbleiben, so daß die Feuchtigkeit entweichen kannund nicht innen eingeschlossen wird.
E020A01A-AST Wenn die folgenden Punkte beachtet werden, kann die Entstehung von Korrosion verhindert werden:
E020D01A-AST Lack- und Zierleisten in gutem Zustand halten Kratzer oder Abblätterungen im Lack müssen so schnell wie möglich mit einem Lackstift abgedeckt werden, umdie Möglichkeit der Korrosionsentstehung zu verringern. Scheint blankes Metall durch, sollteein Hyundai-Händler aufgesucht werden.
xdflger-4.p656/19/03, 4:54 PM
3

4KORROSIONSSCHUTZ & PFLEGE

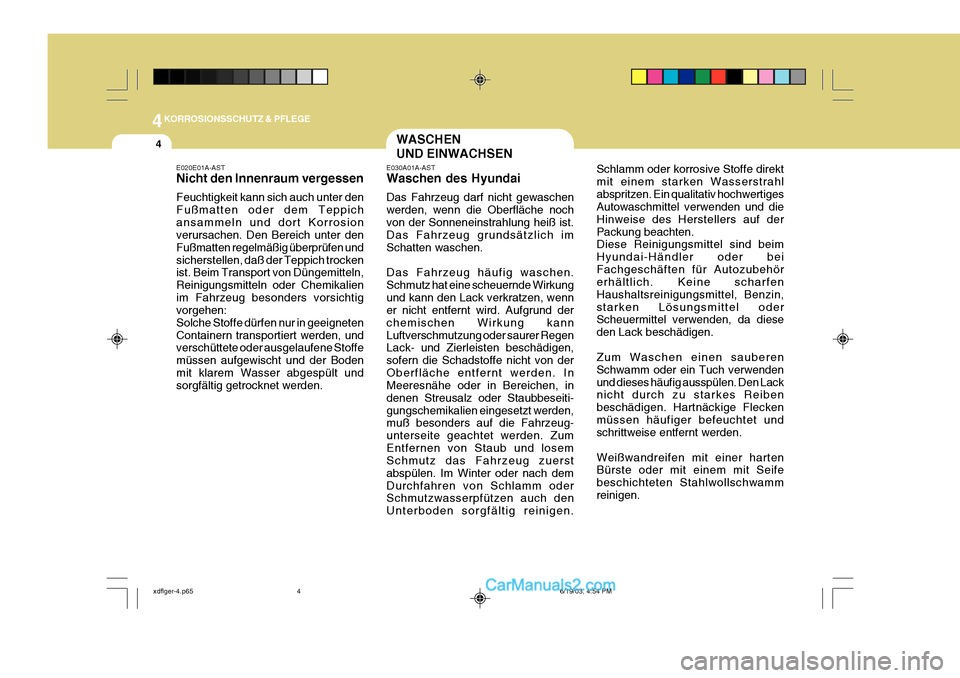

4WASCHEN UND EINWACHSEN
E030A01A-AST Waschen des Hyundai Das Fahrzeug darf nicht gewaschen werden, wenn die Oberfläche nochvon der Sonneneinstrahlung heiß ist. Das Fahrzeug grundsätzlich im Schatten waschen. Das Fahrzeug häufig waschen. Schmutz hat eine scheuernde Wirkungund kann den Lack verkratzen, wenn er nicht entfernt wird. Aufgrund der chemischen Wirkung kannLuftverschmutzung oder saurer Regen Lack- und Zierleisten beschädigen, sofern die Schadstoffe nicht von derOberfläche entfernt werden. In Meeresnähe oder in Bereichen, in denen Streusalz oder Staubbeseiti-gungschemikalien eingesetzt werden, muß besonders auf die Fahrzeug- unterseite geachtet werden. ZumEntfernen von Staub und losem Schmutz das Fahrzeug zuerst abspülen. Im Winter oder nach demDurchfahren von Schlamm oder Schmutzwasserpfützen auch den Unterboden sorgfältig reinigen. Schlamm oder korrosive Stoffe direktmit einem starken Wasserstrahlabspritzen. Ein qualitativ hochwertiges Autowaschmittel verwenden und die Hinweise des Herstellers auf derPackung beachten. Diese Reinigungsmittel sind beim Hyundai-Händler oder beiFachgeschäften für Autozubehör erhältlich. Keine scharfen Haushaltsreinigungsmittel, Benzin,starken Lösungsmittel oder Scheuermittel verwenden, da diese den Lack beschädigen. Zum Waschen einen sauberen Schwamm oder ein Tuch verwendenund dieses häufig ausspülen. Den Lack nicht durch zu starkes Reiben beschädigen. Hartnäckige Fleckenmüssen häufiger befeuchtet und schrittweise entfernt werden. Weißwandreifen mit einer harten Bürste oder mit einem mit Seife beschichteten Stahlwollschwammreinigen.
E020E01A-AST Nicht den Innenraum vergessen Feuchtigkeit kann sich auch unter den Fußmatten oder dem Teppichansammeln und dort Korrosion verursachen. Den Bereich unter den Fußmatten regelmäßig überprüfen undsicherstellen, daß der Teppich trocken ist. Beim Transport von Düngemitteln, Reinigungsmitteln oder Chemikalienim Fahrzeug besonders vorsichtig vorgehen: Solche Stoffe dürfen nur in geeignetenContainern transportiert werden, und verschüttete oder ausgelaufene Stoffe müssen aufgewischt und der Bodenmit klarem Wasser abgespült und sorgfältig getrocknet werden.
xdflger-4.p65
6/19/03, 4:54 PM
4

4
KORROSIONSSCHUTZ & PFLEGE
5

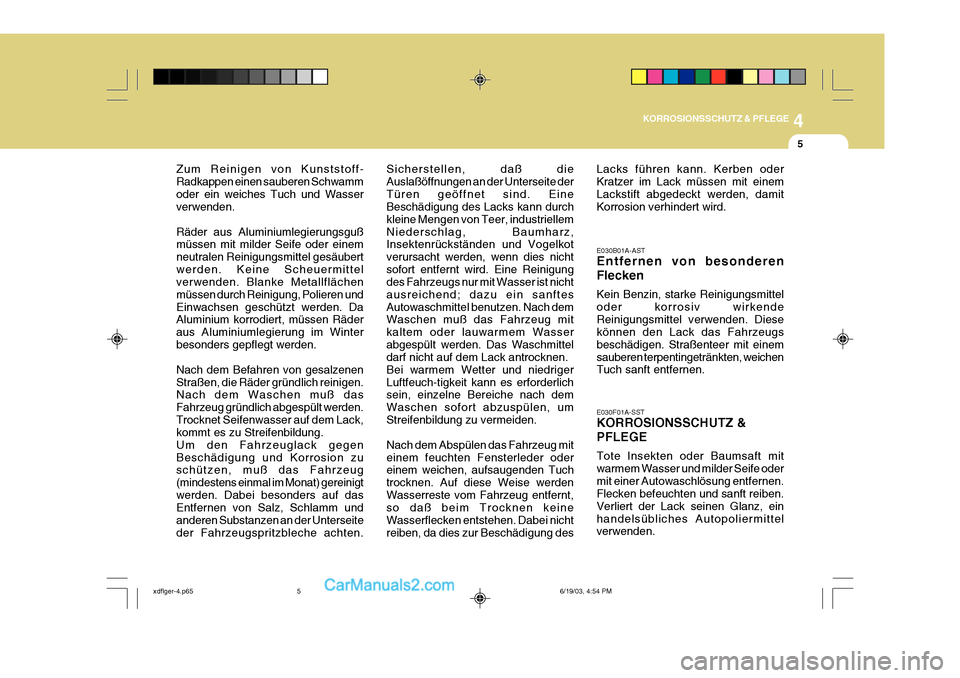

Zum Reinigen von Kunststoff- Radkappen einen sauberen Schwammoder ein weiches Tuch und Wasser verwenden. Räder aus Aluminiumlegierungsguß müssen mit milder Seife oder einem neutralen Reinigungsmittel gesäubertwerden. Keine Scheuermittel verwenden. Blanke Metallflächen müssen durch Reinigung, Polieren undEinwachsen geschützt werden. Da Aluminium korrodiert, müssen Räder aus Aluminiumlegierung im Winterbesonders gepflegt werden. Nach dem Befahren von gesalzenen Straßen, die Räder gründlich reinigen. Nach dem Waschen muß das Fahrzeug gründlich abgespült werden.Trocknet Seifenwasser auf dem Lack, kommt es zu Streifenbildung. Um den Fahrzeuglack gegenBeschädigung und Korrosion zu schützen, muß das Fahrzeug (mindestens einmal im Monat) gereinigtwerden. Dabei besonders auf das Entfernen von Salz, Schlamm und anderen Substanzen an der Unterseiteder Fahrzeugspritzbleche achten. Sicherstellen, daß dieAuslaßöffnungen an der Unterseite derTüren geöffnet sind. Eine Beschädigung des Lacks kann durch kleine Mengen von Teer, industriellemNiederschlag, Baumharz, Insektenrückständen und Vogelkot verursacht werden, wenn dies nichtsofort entfernt wird. Eine Reinigung des Fahrzeugs nur mit Wasser ist nicht ausreichend; dazu ein sanftesAutowaschmittel benutzen. Nach dem Waschen muß das Fahrzeug mit kaltem oder lauwarmem Wasserabgespült werden. Das Waschmittel darf nicht auf dem Lack antrocknen. Bei warmem Wetter und niedrigerLuftfeuch-tigkeit kann es erforderlich sein, einzelne Bereiche nach dem Waschen sofort abzuspülen, umStreifenbildung zu vermeiden. Nach dem Abspülen das Fahrzeug mit einem feuchten Fensterleder oder einem weichen, aufsaugenden Tuch trocknen. Auf diese Weise werdenWasserreste vom Fahrzeug entfernt, so daß beim Trocknen keine Wasserflecken entstehen. Dabei nichtreiben, da dies zur Beschädigung desLacks führen kann. Kerben oderKratzer im Lack müssen mit einemLackstift abgedeckt werden, damit Korrosion verhindert wird. E030B01A-AST Entfernen von besonderen Flecken Kein Benzin, starke Reinigungsmittel oder korrosiv wirkendeReinigungsmittel verwenden. Diese können den Lack das Fahrzeugs beschädigen. Straßenteer mit einemsauberen terpentingetränkten, weichen Tuch sanft entfernen. E030F01A-SST KORROSIONSSCHUTZ & PFLEGE Tote Insekten oder Baumsaft mit warmem Wasser und milder Seife odermit einer Autowaschlösung entfernen. Flecken befeuchten und sanft reiben. Verliert der Lack seinen Glanz, einhandelsübliches Autopoliermittel verwenden.
xdflger-4.p65
6/19/03, 4:54 PM
5

4KORROSIONSSCHUTZ & PFLEGE

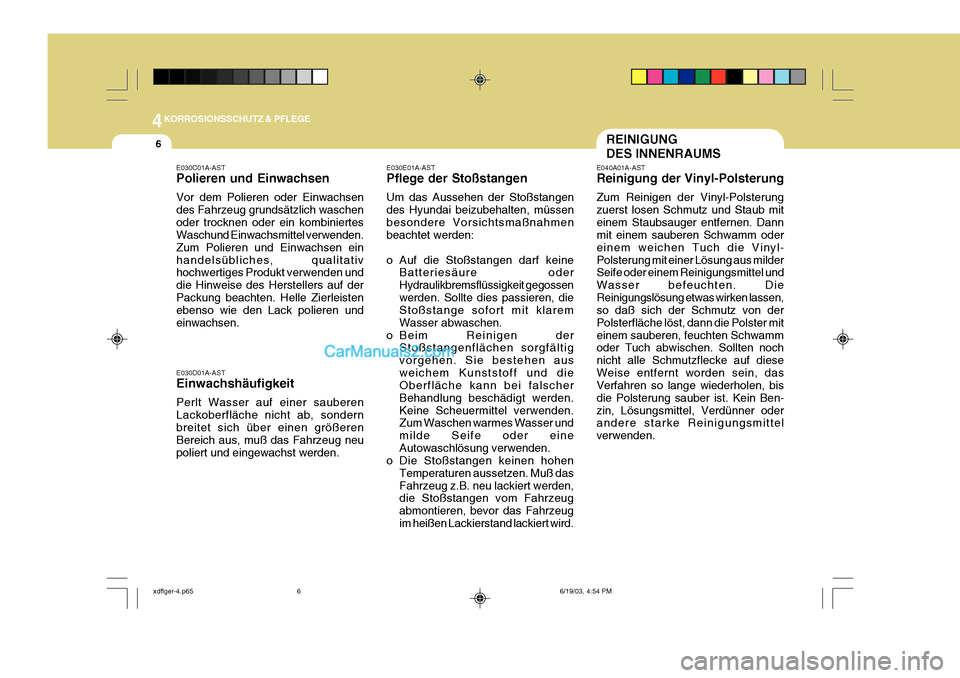

6REINIGUNG DES INNENRAUMS
E030C01A-AST Polieren und Einwachsen Vor dem Polieren oder Einwachsen des Fahrzeug grundsätzlich waschenoder trocknen oder ein kombiniertes Waschund Einwachsmittel verwenden. Zum Polieren und Einwachsen einhandelsübliches, qualitativ hochwertiges Produkt verwenden und die Hinweise des Herstellers auf derPackung beachten. Helle Zierleisten ebenso wie den Lack polieren und einwachsen. E030E01A-AST Pflege der Stoßstangen Um das Aussehen der Stoßstangen des Hyundai beizubehalten, müssenbesondere Vorsichtsmaßnahmen beachtet werden:
o Auf die Stoßstangen darf keine
Batteriesäure oder Hydraulikbremsflüssigkeit gegossenwerden. Sollte dies passieren, die Stoßstange sofort mit klarem Wasser abwaschen.
o Beim Reinigen der Stoßstangenflächen sorgfältigvorgehen. Sie bestehen ausweichem Kunststoff und die Oberfläche kann bei falscher Behandlung beschädigt werden.Keine Scheuermittel verwenden. Zum Waschen warmes Wasser und milde Seife oder eineAutowaschlösung verwenden.
o Die Stoßstangen keinen hohen
Temperaturen aussetzen. Muß dasFahrzeug z.B. neu lackiert werden, die Stoßstangen vom Fahrzeug abmontieren, bevor das Fahrzeugim heißen Lackierstand lackiert wird. E040A01A-AST Reinigung der Vinyl-Polsterung Zum Reinigen der Vinyl-Polsterung zuerst losen Schmutz und Staub miteinem Staubsauger entfernen. Dann mit einem sauberen Schwamm oder einem weichen Tuch die Vinyl-Polsterung mit einer Lösung aus milder Seife oder einem Reinigungsmittel und Wasser befeuchten. DieReinigungslösung etwas wirken lassen, so daß sich der Schmutz von der Polsterfläche löst, dann die Polster miteinem sauberen, feuchten Schwamm oder Tuch abwischen. Sollten noch nicht alle Schmutzflecke auf dieseWeise entfernt worden sein, das Verfahren so lange wiederholen, bis die Polsterung sauber ist. Kein Ben-zin, Lösungsmittel, Verdünner oder andere starke Reinigungsmittel verwenden.
E030D01A-AST Einwachshäufigkeit Perlt Wasser auf einer sauberen Lackoberfläche nicht ab, sondernbreitet sich über einen größeren Bereich aus, muß das Fahrzeug neu poliert und eingewachst werden.
xdflger-4.p65
6/19/03, 4:54 PM
6

4
KORROSIONSSCHUTZ & PFLEGE
7
E040C01A-AST Reinigung der Teppiche Den Teppich mit einem Schaumreiniger reinigen. Diese Reiniger sind in flüssiger oder Pulverform in Aerosoldosenerhältlich. Die Anweisungen lesen und genau befolgen. Mit einem Staubsauger mit entsprechenderZusatzdüse soviel Schmutz wie möglich von den Teppichen entfernen. Den Schaum entsprechend denAnweisungen des Herstellers auftragen und dann in überlappenden Kreisen einreiben. Kein Wasserzufügen. Schaumreiniger entfalten ihre beste Wirkung, wenn der Teppich so trocken wie möglich ist.
E040B01A-AST Reinigung der Leder-Sitzbezüge (Falls vorhanden) Wie jedes Material nehmen Ledersitzbezüge im Laufe desGebrauchs Staub und Schmutz auf. Dieser Schmutz MUSS entfernt werden, andernfalls kann er in dieLederoberfläche eindringen und Schäden verursachen. Feines Leder braucht Pflege. Wie beijedem hochwertigen Material braucht diese nicht übermäßig zu sein; eine Reinigung jedoch soll erfolgen, wennsie nötig ist. Eine Reinigung mit Wasser und Seife wird lhr Leder glänzend und schön erhalten und jahrelangeHaltbarkeit gewährleisten. Nehmen Sie ein geeignetes Stück Stoff sowie eine milde Seife und lauwarmesWasser. Schäumen Sie die Seife gut auf. Waschen Sie das Leder gründlich. Wischen Sie den Seifenschaum miteinem leicht feuchten Tuch ab und trocknen Sie das Leder mit einem weichen Stück Stoff. Reinigen Sie dasLeder stets, wenn es schmutzig wird. Bei der Herstellung wird während der Gerbvorgänge genügend Fett in das Leder eingebracht, daß eine spätereBehandlung nicht erforderlich ist. Fettoder Wachs auf die fertige Oberfläche aufzutragen, wird dem Leder in keiner Weise helfen und mehr schaden alsnützen. Lacke oder Möbelpoliturmittel dürfen KEINESFALLS verwendet werden.
E040D01A-AST Reinigung der Sicherheitsgurte Die Sicherheitsgurte mit einem Tuch oder Schwamm mit einer Lösung ausmilder Seife oder Reinigungsmittel und warmem Wasser reinigen. Für die Sicherheitsgurte keine starkenReinigungsmittel, Färbstoffe oder Bleichmittel oder Scheuermittel verwenden, da diese das Gewebeschwächen können. Bei der Reinigung der Sicherheitsgurte diese auf übermäßige Abnutzung, Risse,Ausfransungen oder andere Anzeichen von Beschädigungen untersuchen und, falls erforderlich, auswechseln.
xdflger-4.p65
6/19/03, 4:54 PM
7
