Hyundai Elantra 2004 Betriebsanleitung (in German)

2FAHREN MIT DEM HYUNDAI

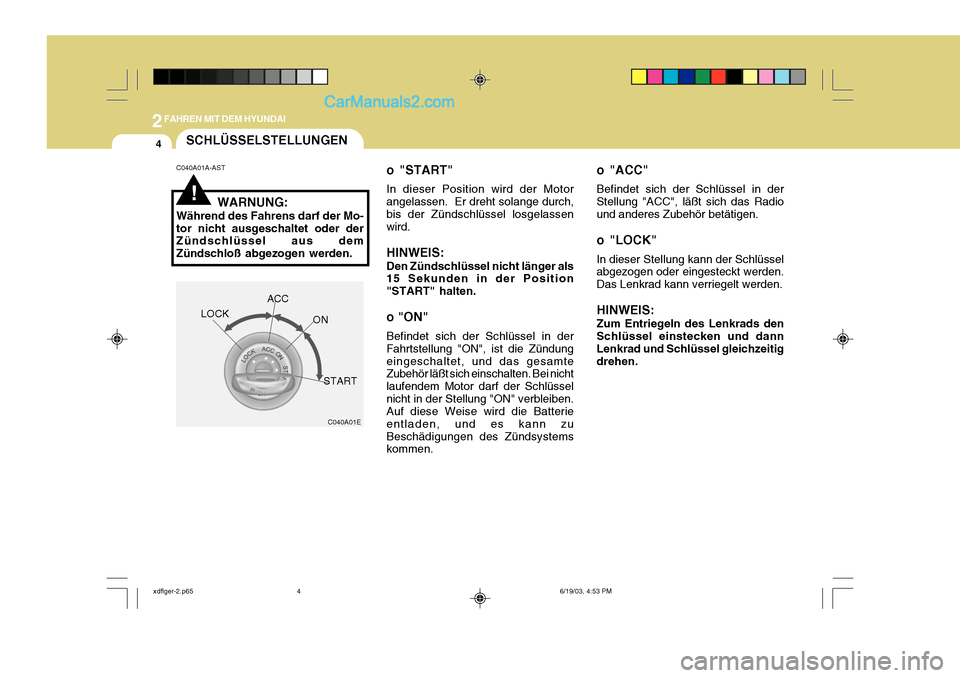

4SCHLÜSSELSTELLUNGEN
o "START" In dieser Position wird der Motor angelassen. Er dreht solange durch,bis der Zündschlüssel losgelassen wird. HINWEIS: Den Zündschlüssel nicht länger als 15 Sekunden in der Position "START" halten. o "ON" Befindet sich der Schlüssel in der Fahrtstellung "ON", ist die Zündungeingeschaltet, und das gesamte Zubehör läßt sich einschalten. Bei nicht laufendem Motor darf der Schlüsselnicht in der Stellung "ON" verbleiben. Auf diese Weise wird die Batterie entladen, und es kann zuBeschädigungen des Zündsystems kommen.
C040A01A-AST
!WARNUNG:
Während des Fahrens darf der Mo- tor nicht ausgeschaltet oder der Zündschlüssel aus dem Zündschloß abgezogen werden. o "ACC" Befindet sich der Schlüssel in der Stellung "ACC", läßt sich das Radiound anderes Zubehör betätigen.
o "LOCK" In dieser Stellung kann der Schlüssel abgezogen oder eingesteckt werden. Das Lenkrad kann verriegelt werden. HINWEIS: Zum Entriegeln des Lenkrads den Schlüssel einstecken und dann Lenkrad und Schlüssel gleichzeitigdrehen.
C040A01E
LOCK
ACC
ON
START
xdflger-2.p65 6/19/03, 4:53 PM
4

2
FAHREN MIT DEM HYUNDAI
5

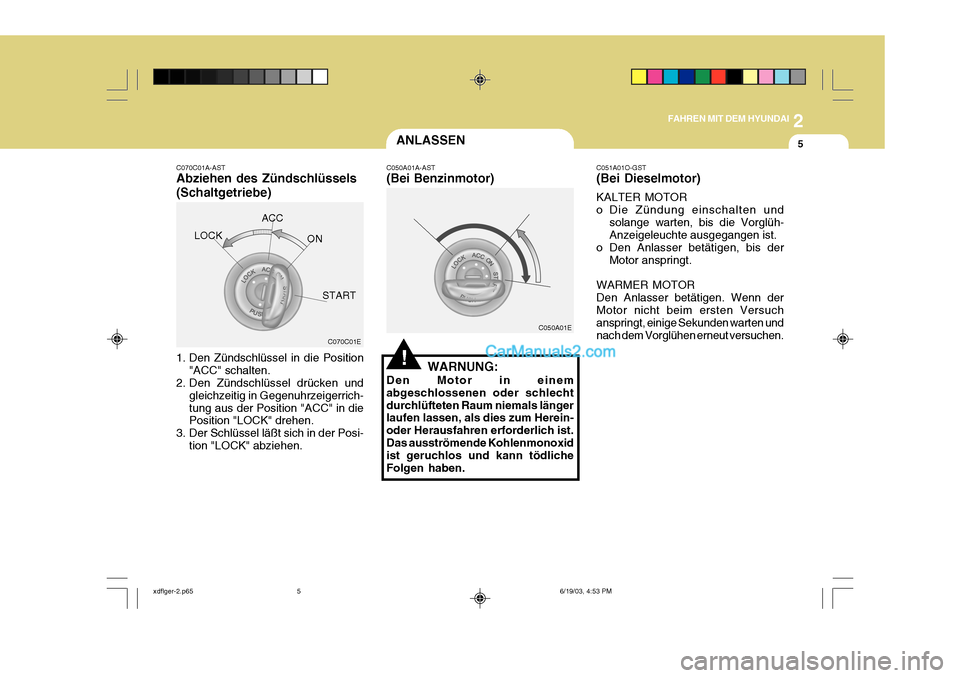

C070C01A-AST Abziehen des Zündschlüssels (Schaltgetriebe)
1. Den Zündschlüssel in die Position "ACC" schalten.
2. Den Zündschlüssel drücken und
gleichzeitig in Gegenuhrzeigerrich- tung aus der Position "ACC" in die Position "LOCK" drehen.
3. Der Schlüssel läßt sich in der Posi- tion "LOCK" abziehen.ANLASSEN
C050A01A-AST (Bei Benzinmotor)
WARNUNG:
Den Motor in einem abgeschlossenen oder schlechtdurchlüfteten Raum niemals länger laufen lassen, als dies zum Herein- oder Herausfahren erforderlich ist.Das ausströmende Kohlenmonoxid ist geruchlos und kann tödliche Folgen haben.
!
C051A01O-GST (Bei Dieselmotor) KALTER MOTOR
o Die Zündung einschalten und solange warten, bis die Vorglüh- Anzeigeleuchte ausgegangen ist.
o Den Anlasser betätigen, bis der Motor anspringt.
WARMER MOTOR Den Anlasser betätigen. Wenn der Motor nicht beim ersten Versuch anspringt, einige Sekunden warten undnach dem Vorglühen erneut versuchen.
C070C01E
LOCK
ACC
ON
START
C050A01E
xdflger-2.p65 6/19/03, 4:53 PM
5

2FAHREN MIT DEM HYUNDAI
6
WARNUNG:
Ist ein Gang eingelegt und wird die Kupplung nicht voll durchgetreten,ruckt das Auto beim Anlassen vor oder zurück.!
HINWEIS: Wenn der Motor 10 Sekunden, nachdem das Vorglühen abgeschlossen ist, nicht angelassen werden kann, denZündschlüssel noch einmal auf Position "LOCK" und dann wieder auf Position "ON" stellen, um dasVorglühen zu wiederholen. C050B01HP
Gelbe Lampe
"AUS" Gelbe Lampe
"EIN"

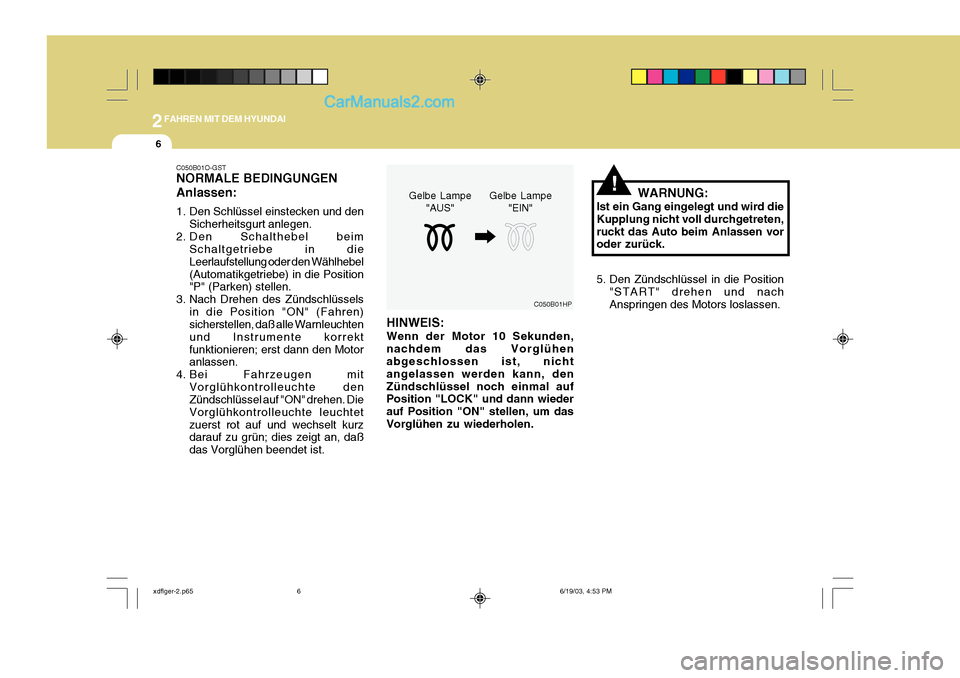

C050B01O-GST NORMALE BEDINGUNGEN Anlassen:
1. Den Schlüssel einstecken und den
Sicherheitsgurt anlegen.
2. Den Schalthebel beim Schaltgetriebe in die Leerlaufstellung oder den Wählhebel(Automatikgetriebe) in die Position "P" (Parken) stellen.
3. Nach Drehen des Zündschlüssels in die Position "ON" (Fahren)sicherstellen, daß alle Warnleuchten und Instrumente korrektfunktionieren; erst dann den Motor anlassen.
4. Bei Fahrzeugen mit Vorglühkontrolleuchte denZündschlüssel auf "ON" drehen. Die Vorglühkontrolleuchte leuchtetzuerst rot auf und wechselt kurz darauf zu grün; dies zeigt an, daß das Vorglühen beendet ist. 5. Den Zündschlüssel in die Position
"START" drehen und nach Anspringen des Motors loslassen.
xdflger-2.p65 6/19/03, 4:53 PM
6

2
FAHREN MIT DEM HYUNDAI
7

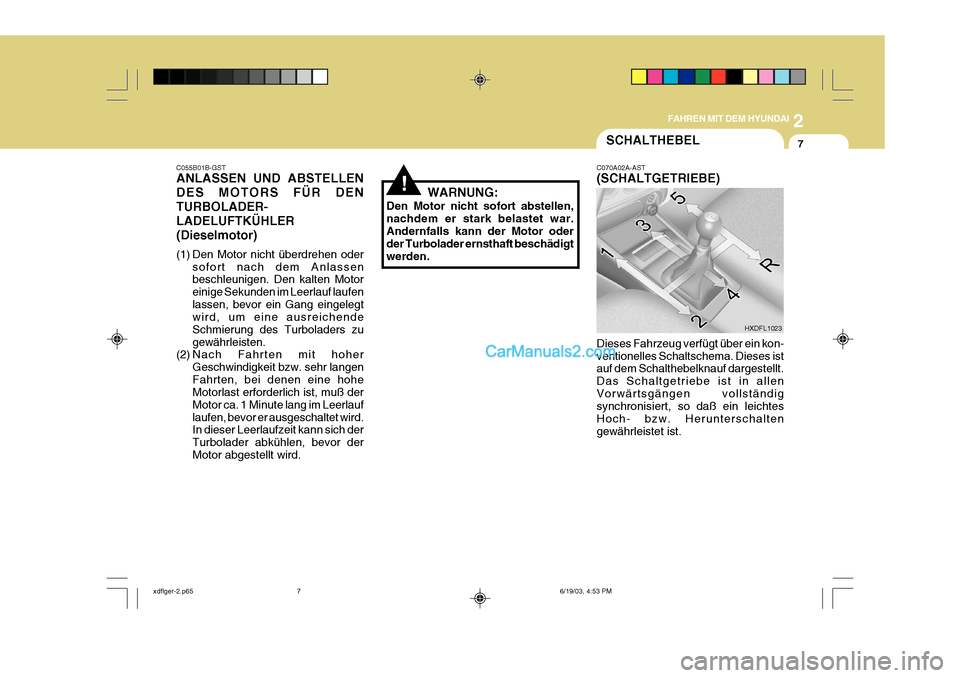

C055B01B-GST ANLASSEN UND ABSTELLEN DES MOTORS FÜR DENTURBOLADER-LADELUFTKÜHLER(Dieselmotor)
(1) Den Motor nicht überdrehen oder
sofort nach dem Anlassen beschleunigen. Den kalten Motor einige Sekunden im Leerlauf laufenlassen, bevor ein Gang eingelegt wird, um eine ausreichende Schmierung des Turboladers zugewährleisten.
(2) Nach Fahrten mit hoher
Geschwindigkeit bzw. sehr langenFahrten, bei denen eine hohe Motorlast erforderlich ist, muß der Motor ca. 1 Minute lang im Leerlauflaufen, bevor er ausgeschaltet wird. In dieser Leerlaufzeit kann sich der Turbolader abkühlen, bevor derMotor abgestellt wird. WARNUNG:
Den Motor nicht sofort abstellen,nachdem er stark belastet war. Andernfalls kann der Motor oder der Turbolader ernsthaft beschädigtwerden.
!
SCHALTHEBEL
C070A02A-AST (SCHALTGETRIEBE)
HXDFL1023
Dieses Fahrzeug verfügt über ein kon- ventionelles Schaltschema. Dieses ist auf dem Schalthebelknauf dargestellt. Das Schaltgetriebe ist in allenVorwärtsgängen vollständig synchronisiert, so daß ein leichtes Hoch- bzw. Herunterschaltengewährleistet ist.
xdflger-2.p65 6/19/03, 4:53 PM
7

2FAHREN MIT DEM HYUNDAI
8

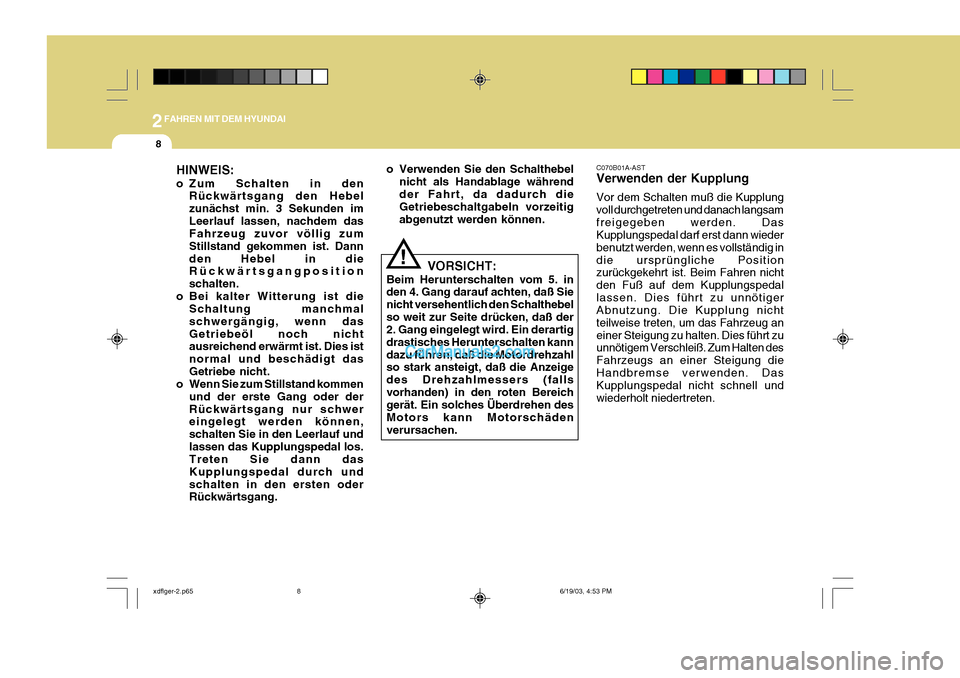

C070B01A-AST Verwenden der Kupplung Vor dem Schalten muß die Kupplung voll durchgetreten und danach langsamfreigegeben werden. Das Kupplungspedal darf erst dann wieder benutzt werden, wenn es vollständig indie ursprüngliche Position zurückgekehrt ist. Beim Fahren nicht den Fuß auf dem Kupplungspedallassen. Dies führt zu unnötiger Abnutzung. Die Kupplung nicht teilweise treten, um das Fahrzeug aneiner Steigung zu halten. Dies führt zu unnötigem Verschleiß. Zum Halten des Fahrzeugs an einer Steigung dieHandbremse verwenden. Das Kupplungspedal nicht schnell und wiederholt niedertreten.
HINWEIS:
o Zum Schalten in den
Rückwärtsgang den Hebel zunächst min. 3 Sekunden imLeerlauf lassen, nachdem das Fahrzeug zuvor völlig zum Stillstand gekommen ist. Dannden Hebel in die Rückwärtsgangposition schalten.
o Bei kalter Witterung ist die Schaltung manchmalschwergängig, wenn dasGetriebeöl noch nicht ausreichend erwärmt ist. Dies ist normal und beschädigt dasGetriebe nicht.
o Wenn Sie zum Stillstand kommen
und der erste Gang oder derRückwärtsgang nur schwer eingelegt werden können, schalten Sie in den Leerlauf undlassen das Kupplungspedal los. Treten Sie dann das Kupplungspedal durch undschalten in den ersten oder Rückwärtsgang. o Verwenden Sie den Schalthebel
nicht als Handablage während der Fahrt, da dadurch die Getriebeschaltgabeln vorzeitig abgenutzt werden können.
! VORSICHT:
Beim Herunterschalten vom 5. in den 4. Gang darauf achten, daß Sie nicht versehentlich den Schalthebelso weit zur Seite drücken, daß der 2. Gang eingelegt wird. Ein derartig drastisches Herunterschalten kanndazu führen, daß die Motordrehzahl so stark ansteigt, daß die Anzeige des Drehzahlmessers (fallsvorhanden) in den roten Bereich gerät. Ein solches Überdrehen des Motors kann Motorschädenverursachen.
xdflger-2.p65 6/19/03, 4:53 PM
8

2
FAHREN MIT DEM HYUNDAI
9

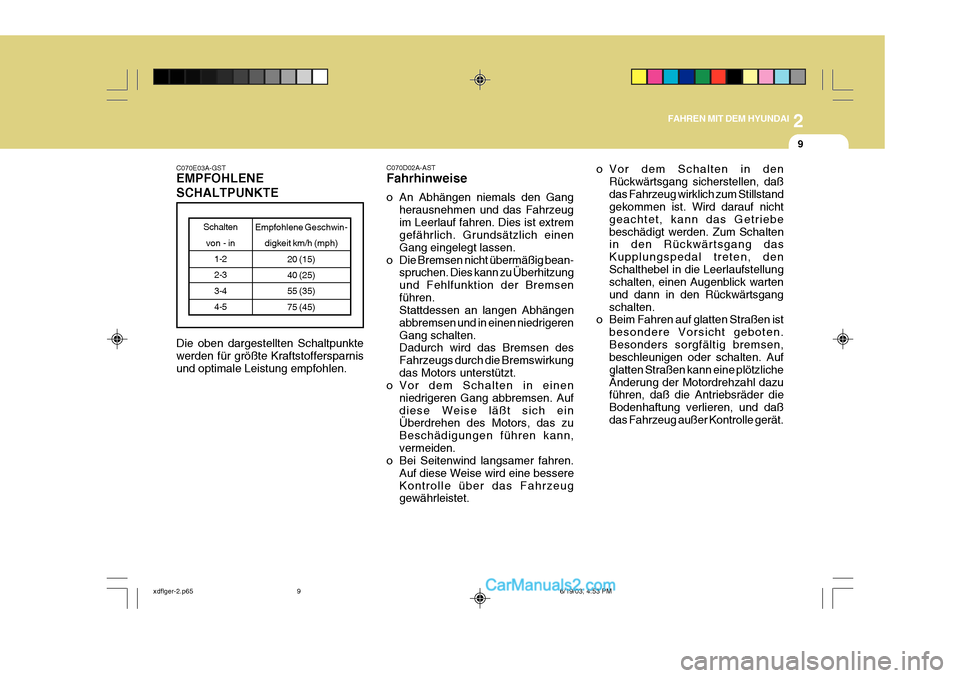

C070D02A-AST Fahrhinweise
o An Abhängen niemals den Gang herausnehmen und das Fahrzeug im Leerlauf fahren. Dies ist extrem gefährlich. Grundsätzlich einen Gang eingelegt lassen.
o Die Bremsen nicht übermäßig bean- spruchen. Dies kann zu Überhitzungund Fehlfunktion der Bremsenführen. Stattdessen an langen Abhängen abbremsen und in einen niedrigerenGang schalten. Dadurch wird das Bremsen des Fahrzeugs durch die Bremswirkungdas Motors unterstützt.
o Vor dem Schalten in einen
niedrigeren Gang abbremsen. Aufdiese Weise läßt sich ein Überdrehen des Motors, das zu Beschädigungen führen kann,vermeiden.
o Bei Seitenwind langsamer fahren.
Auf diese Weise wird eine bessereKontrolle über das Fahrzeug gewährleistet.
C070E03A-GST EMPFOHLENE SCHALTPUNKTE
Die oben dargestellten Schaltpunkte werden für größte Kraftstoffersparnis und optimale Leistung empfohlen.
Schalten von - in 1-2 2-33-4 4-5 Empfohlene Geschwin-
digkeit km/h (mph)
20 (15)40 (25) 55 (35)75 (45)
o Vor dem Schalten in denRückwärtsgang sicherstellen, daß das Fahrzeug wirklich zum Stillstand gekommen ist. Wird darauf nicht geachtet, kann das Getriebebeschädigt werden. Zum Schalten in den Rückwärtsgang das Kupplungspedal treten, denSchalthebel in die Leerlaufstellung schalten, einen Augenblick warten und dann in den Rückwärtsgangschalten.
o Beim Fahren auf glatten Straßen ist
besondere Vorsicht geboten.Besonders sorgfältig bremsen, beschleunigen oder schalten. Auf glatten Straßen kann eine plötzlicheÄnderung der Motordrehzahl dazu führen, daß die Antriebsräder die Bodenhaftung verlieren, und daßdas Fahrzeug außer Kontrolle gerät.
xdflger-2.p65 6/19/03, 4:53 PM
9

2FAHREN MIT DEM HYUNDAI
10
C090A02E
AUTOMATIKGETRIEBE
!
C090A01E-GST (1,6 DOHC)
HINWEIS:Bei der Gangwahl Bremspedal betätigen und Knopf drücken. Zum Schalten den Knopfdrücken. Der Wählhebel kann ohne Drücken des Knopfes bewegtwerden.
Das hochleistungsfähige Hyundai- Automatikgetriebe verfügt über 4 Vorwärtsgänge und einenRückswärtsgang. Es gilt das herkömmliche, oben dargestellte Schaltschema. Nachts, beieingeschalteter Beleuchtung, leuchtet auf dem Segment das dem gewählten Fahrbereich entsprechende Symbol. VORSICHT:
Während des Fahrens denWählhebel nie in eine der Positionen "R" oder "P" schalten.
HXD006!WARNUNG:
o Die Überschlaggefahr wird erhöht, wenn das Fahrzeug bei Autobahngeschwindigkeit nicht mehr zu beherrschen ist.
o Die Beherrschung über das
Fahrzeug wird oft verloren, wennzwei oder mehr Räder von der Fahrbahn abkommen und derFahrer übersteuert, um wieder auf die Fahrbahn zu kommen.
o Wenn man mit dem Fahrzeug von der Straße abgekommen ist, keine starken Lenkbewegungen
machen. Statt dessen die Fahrzeuggeschwindigkeit verringern, bevor man wieder aufdie Straße fährt.
o Bei einem Zusammenstoß ist das
Sterberisiko einer nichtangeschnallten Person deutlich höher als das einer Person, die einen Sicherheitsgurt angelegthat.
o Die angegebenen Höchstgesch-
windigkeiten dürfen nichtüberschritten werden.
xdflger-2.p65 6/19/03, 4:53 PM
10

2
FAHREN MIT DEM HYUNDAI
11

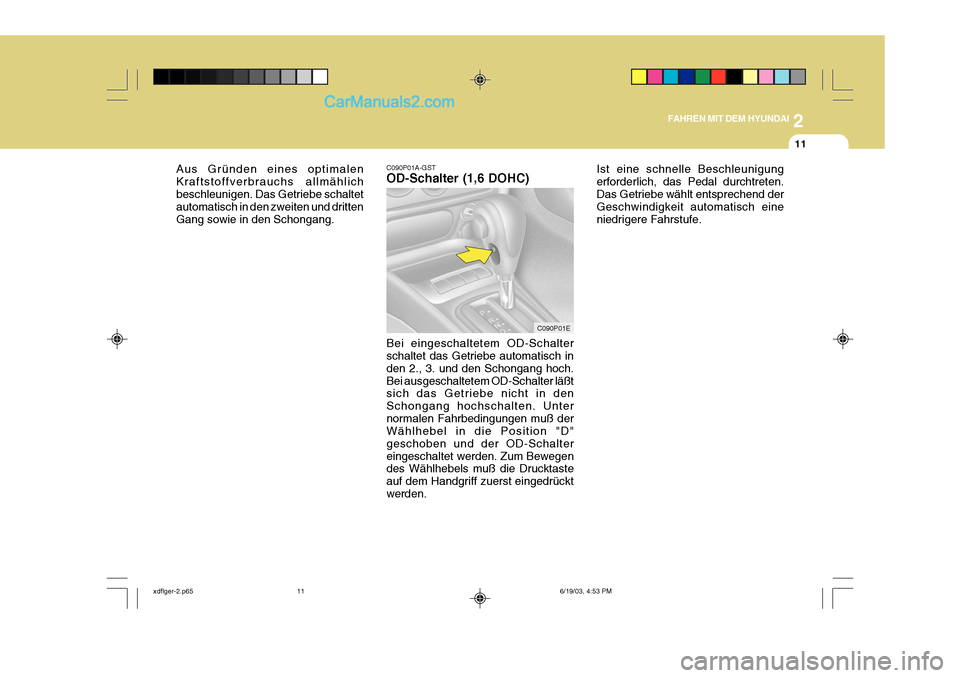

Aus Gründen eines optimalen Kraftstoffverbrauchs allmählichbeschleunigen. Das Getriebe schaltet automatisch in den zweiten und dritten Gang sowie in den Schongang. C090P01A-GST OD-Schalter (1,6 DOHC) Bei eingeschaltetem OD-Schalter schaltet das Getriebe automatisch in den 2., 3. und den Schongang hoch.Bei ausgeschaltetem OD-Schalter läßt sich das Getriebe nicht in den Schongang hochschalten. Unternormalen Fahrbedingungen muß der Wählhebel in die Position "D" geschoben und der OD-Schaltereingeschaltet werden. Zum Bewegen des Wählhebels muß die Drucktaste auf dem Handgriff zuerst eingedrücktwerden.Ist eine schnelle Beschleunigungerforderlich, das Pedal durchtreten.Das Getriebe wählt entsprechend der Geschwindigkeit automatisch eine niedrigere Fahrstufe.
C090P01E
xdflger-2.p65
6/19/03, 4:53 PM
11

2FAHREN MIT DEM HYUNDAI
12

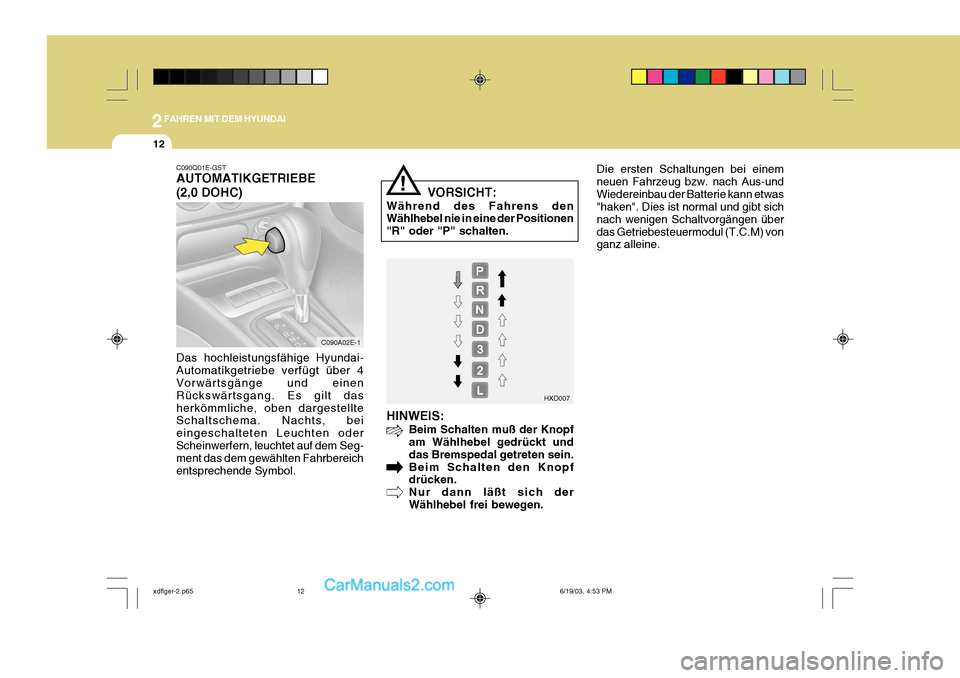

C090Q01E-GST AUTOMATIKGETRIEBE (2,0 DOHC) Das hochleistungsfähige Hyundai- Automatikgetriebe verfügt über 4 Vorwärtsgänge und einen Rückswärtsgang. Es gilt dasherkömmliche, oben dargestellte Schaltschema. Nachts, bei eingeschalteten Leuchten oderScheinwerfern, leuchtet auf dem Seg- ment das dem gewählten Fahrbereich entsprechende Symbol.
!
VORSICHT:
Während des Fahrens den Wählhebel nie in eine der Positionen "R" oder "P" schalten. HINWEIS: Beim Schalten muß der Knopf am Wählhebel gedrückt und das Bremspedal getreten sein.Beim Schalten den Knopf drücken. Nur dann läßt sich derWählhebel frei bewegen.
C090A02E-1
HXD007 Die ersten Schaltungen bei einem neuen Fahrzeug bzw. nach Aus-undWiedereinbau der Batterie kann etwas "haken". Dies ist normal und gibt sich nach wenigen Schaltvorgängen überdas Getriebesteuermodul (T.C.M) von ganz alleine.
xdflger-2.p65
6/19/03, 4:53 PM
12

2
FAHREN MIT DEM HYUNDAI
13
C090D01A-AST
o N (Neutralstellung): Sie wird zum Anlassen oder Abstellen des Motors bei angezogener Handbremse gewählt. Befindet sich der Wählhebel in dieser Position, ist die Verbindung zwischen Antriebswelleund Motor unterbrochen. C090E01A-GST
o D (Fahren): Sie wird zum normalen Fahren gewählt. Das Getriebe schaltet automatischdurch eine 4-Gang-Folge, wobei eine optimale Wirtschaftlichkeit und Leistung gewährleistet wird. BeiGeschwindigkeiten von über 95 km/h niemals den Hebel von Hand in die Position "2" oder "L" schalten.
C090B01A-AST Die Funktionen der einzelnen Fahrstufen
o P (Parkstellung): Sie wird zum Parken oder beim Anlassen des Motors gewählt; den Wählhebel in die Position "P" schalten.Beim Parken des Fahrzeugs grundsätzlich die Handbremse anziehen und den Wählhebel in diePosition "P" schieben.
VORSICHT:
Den Wählhebel erst in Position "P" (Parken) schieben, nachdem das Fahrzeug vollständig zum Stillstandgekommen ist. Wird diese Vorsichtsmaßnahme nicht beachtet, kann es zu schwerenGetriebeschäden kommen.
! C090C01A-AST
o R (Rückwärtsstufe): Diese Stellung wird zum Rückwärtsfahren verwendet. Vor derWahl des Fahrbereichs "R" muß das Fahrzeug vollständig zum Stillstand gekommen sein.
C090Q01E-GST
o 3 (Dritter Gang) : 2,0 DOHC Diese Schalterstellung wird verwendet, wenn eine Steigung mit angekuppeltemAnhänger heraufgefahren wird, oder um den Motor beim Herabfahren eines Gefälles zu bremsen.In der Stellung "3" wird automatisch zwischen 1., 2. und 3. Gang umgeschaltet. Das bedeutet, daß nichtin den 4. Gang geschaltet wird. Überschreitet die Fahrgeschwindigkeit jedoch einen bestimmten Wert, wirddennoch in den 4. Gang geschaltet, um zu verhindern, daß der Motor überdreht. Wenn das Auto wieder unternormalen Bedingungen gefahren wird, stellt der Fahrer den Wahlschalter wieder auf "D".
xdflger-2.p65
6/19/03, 4:53 PM
13
