Hyundai Elantra 2004 Betriebsanleitung (in German)

1EIGENSCHAFTEN DES HYUNDAI
10
HXDOM012 HINWEIS:
o Nach Drücken des Schalters nach
hinten werden alle Türen verriegelt. Beim Drücken desSchalters nach vorne werden alle Türen entriegelt.
o Wenn die Tür entriegelt ist, ist die rote Markierung auf demSchalter sichtbar.
o Die Zentralverriegelung wird durch Drehen des Schlüssels (beiDiebstahlwarnanlage: Fahrer- und
Beifahrertür, ohneDiebstahlwarnanlage: nur Fahrer- tür) zur Vorderseite bzw. Rück- seite des Fahrzeugs betätigt.
Um die Kindersicherung so zu schalten,daß sich die Tür nicht von innen öffnenläßt, muß der Kindersicherungshebel in die Position " " geschoben und die Tür geschlossen werden. Den Hebelnicht auf die Position " " stellen, wenn eine normale Türbetätigung gewünscht wird. Soll die Tür von außen geöffnet werden, den äußeren Türgriff nach oben ziehen.
B040G01E-GST Zentralverriegelung - Fahrerseite Die Zentralverriegelung wird betätigt, indem der Verriegelungsschalter in der Fahrertür nach vorne oder hintengeschoben wird. Sollten die Beifahrer- und Hintertüren offen sein, wenn der Schalter gedrückt wird, bleibt die Türnach dem Schließen verriegelt.
xdflger-1.p65
6/19/03, 5:45 PM
10

1
EIGENSCHAFTEN DES HYUNDAI
11
HXD200
DIEBSTAHLALARM
B070A01A-GST (Falls vorhanden) Dieses System dient dazu, ein unbefugtes Eindringen in das Fahrzeugzu verhindern. Das System arbeitet in drei Stufen: Die erste Stufe ist die "scharf gemachte" Stufe, die zweite istdie "Alarm"-Stufe und die dritte ist die "entschärfte" Stufe. Nach dem Auslösen ertönt eine laute Alarmsireneund die Blinker blinken auf. B070B01E-GST Scharfmachen Das Fahrzeug parken und den Motor abstellen. Das System wie untenbeschrieben scharfmachen.
1) Den Zündschlüssel aus dem
Zündschloß ziehen.
2) Sicherstellen, daß die Motorhaube
und der Kofferraumdeckel (4-Türer)/ die Heckklappe (5-Türer) verriegelt sind.
3) Die Türen mit der Fernbedienung verriegeln. Verriegeln
Entriegeln Nach der Durchführung der oben beschriebenen Schritte blinken dieBlinker einmal auf, um anzuzeigen, daß das System scharfgemacht ist. HINWEIS:
1) Wenn eine Tür, der
Kofferraumdeckel (4-Türer)/die Heckklappe (5-Türer) oder die Motorhaube offen bleiben, wirddie Anlage nicht scharfgemacht.
2) Wenn dies geschieht, das Sys-
tem wie oben beschrieben erneutscharfmachen.
3) Wenn die Anlage einmal scharf
ist, kann nur derKofferraumdeckel (4-Türer) ohne Entschärfung der Anlage mit dem Schlüssel entriegelt werden.
VORSICHT:
Das System sollte erst dann scharfgemacht werden, wenn alle Mitfahrer das Fahrzeug verlassenhaben. Wenn das System scharfgemacht wird, während sich noch jemand im Fahrzeug aufhält,kann der Alarm aktiviert werden, wenn die Türen geöffnet werden.
!
xdflger-1.p65 6/19/03, 5:45 PM
11

1EIGENSCHAFTEN DES HYUNDAI
12
VORSICHT:
Das "Entschärfen" des Alarmsystems ist ausschließlichüber die schlüssellose Zentralverriegelung möglich. Ist die schlüsselloseZentralverriegelung defekt und das System aktiviert, gehen Sie wie folgt vor:
1. Zunächst wird die Tür mit dem Schlüssel geöffnet. Hierdurch wird der Alarm aktiviert.
2. Dann wird der Schlüssel ins Zündschloß gesteckt und auf"ON" gedreht.
3. Warten Sie dann 30 Sekunden. Nach den 30 Sekunden ist das Sys- tem inaktiviert.
!
B070D01E-GST Entschärfen Das System wird entschärft, wenn folgende Schritte unternommenwerden: Fahrer- und Beifahrertür werden durch Drücken der Taste "UNLOCK" auf der Fernbedienung entriegelt. Nach der Durchführung der oben beschriebenen Schritte blinken die Blinker zweimal, um anzuzeigen, daßdas System entschärft ist.
3A9BA21
Entriegeln
B070C01E-GST Alarmstufe Der Alarm wird aktiviert, wenn folgendes passiert, während dasFahrzeug geparkt und das System scharfgemacht ist.
1) Eine Tür und die Heckklappe (5-
Türer) werden ohne Fernbedienung geöffnet.
2) Der Kofferraumdeckel (4-Türer) wird ohne Schlüssel geöffnet.
3) Die Motorhaube wird geöffnet. Die Sirene ertönt und die Blinkerleuchten blinken etwa 30Sekunden lang. Zum Abschalten der Anlage die Tür oder die Heckklappe (5-Türer) mit der Fernbedienungentriegeln.
VORSICHT:
Den Motor nicht anlassen, wenn das System scharfgemacht ist.
!
xdflger-1.p65 6/19/03, 5:45 PM
12

1

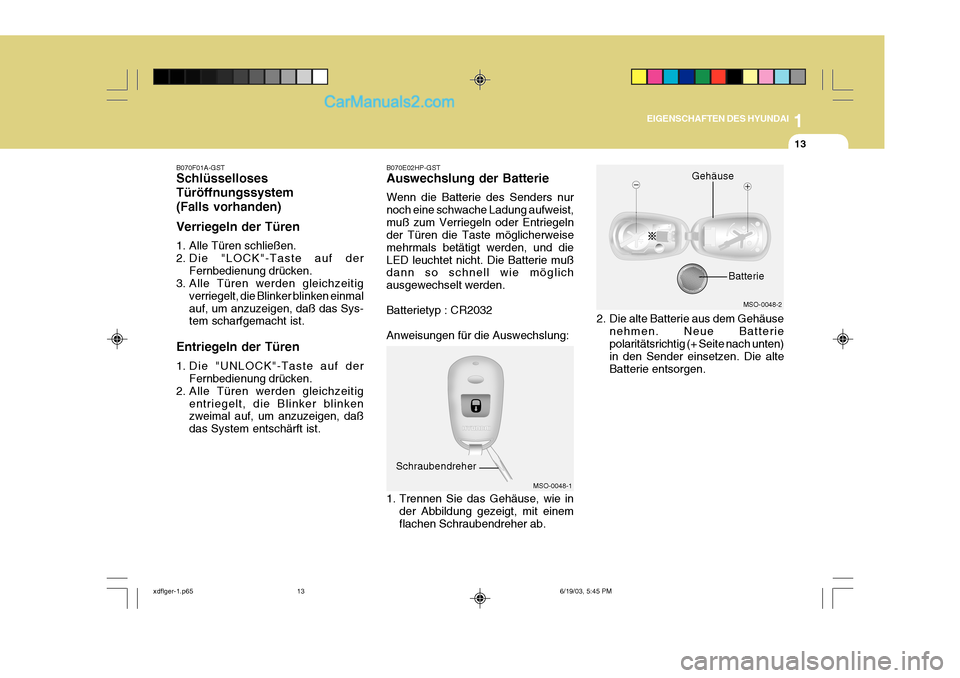

EIGENSCHAFTEN DES HYUNDAI
13
B070F01A-GST Schlüsselloses Türöffnungssystem(Falls vorhanden) Verriegeln der Türen
1. Alle Türen schließen.
2. Die "LOCK"-Taste auf der Fernbedienung drücken.
3. Alle Türen werden gleichzeitig
verriegelt, die Blinker blinken einmalauf, um anzuzeigen, daß das Sys- tem scharfgemacht ist.
Entriegeln der Türen
1. Die "UNLOCK"-Taste auf der Fernbedienung drücken.
2. Alle Türen werden gleichzeitig entriegelt, die Blinker blinken zweimal auf, um anzuzeigen, daß das System entschärft ist. B070E02HP-GST Auswechslung der Batterie Wenn die Batterie des Senders nur noch eine schwache Ladung aufweist,muß zum Verriegeln oder Entriegeln der Türen die Taste möglicherweise mehrmals betätigt werden, und dieLED leuchtet nicht. Die Batterie muß dann so schnell wie möglich ausgewechselt werden. Batterietyp : CR2032 Anweisungen für die Auswechslung:
1. Trennen Sie das Gehäuse, wie in
der Abbildung gezeigt, mit einem flachen Schraubendreher ab.
MSO-0048-1
Schraubendreher 2. Die alte Batterie aus dem Gehäuse
nehmen. Neue Batterie polaritätsrichtig (+ Seite nach unten) in den Sender einsetzen. Die alteBatterie entsorgen.
MSO-0048-2
Gehäuse
Batterie
xdflger-1.p65 6/19/03, 5:45 PM
13

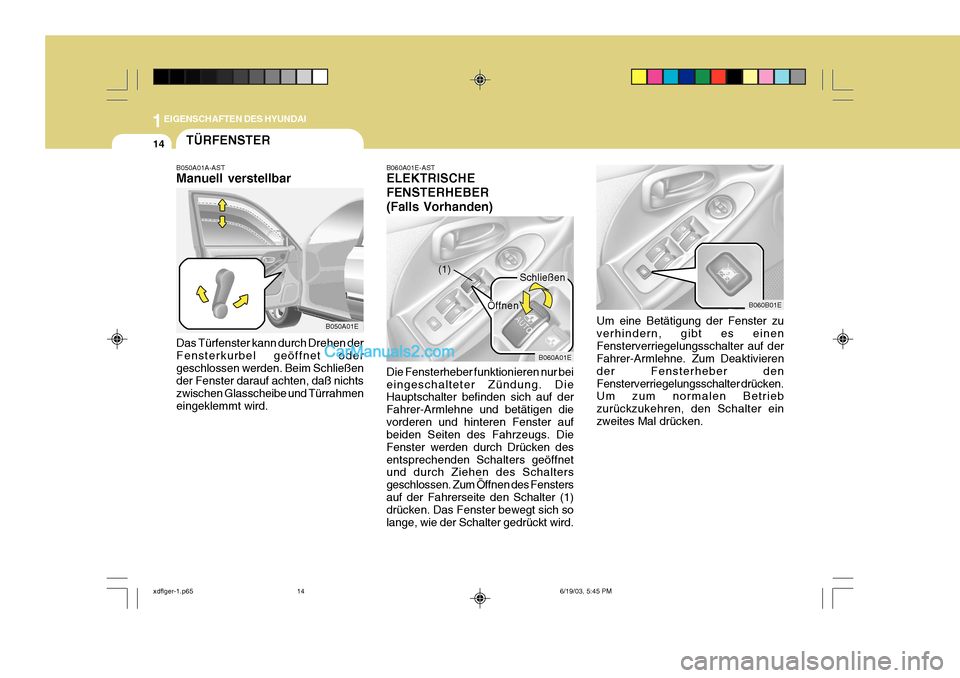

1EIGENSCHAFTEN DES HYUNDAI
14
B060A01E
(1)
TÜRFENSTER
Um eine Betätigung der Fenster zu verhindern, gibt es einenFensterverriegelungsschalter auf der Fahrer-Armlehne. Zum Deaktivieren der Fensterheber denFensterverriegelungsschalter drücken. Um zum normalen Betrieb zurückzukehren, den Schalter einzweites Mal drücken.
B050A01A-AST Manuell verstellbar Das Türfenster kann durch Drehen der Fensterkurbel geöffnet odergeschlossen werden. Beim Schließen der Fenster darauf achten, daß nichts zwischen Glasscheibe und Türrahmeneingeklemmt wird.
B060A01E-AST ELEKTRISCHE FENSTERHEBER(Falls Vorhanden) Die Fensterheber funktionieren nur bei eingeschalteter Zündung. Die Hauptschalter befinden sich auf der Fahrer-Armlehne und betätigen dievorderen und hinteren Fenster auf beiden Seiten des Fahrzeugs. Die Fenster werden durch Drücken desentsprechenden Schalters geöffnet und durch Ziehen des Schalters geschlossen. Zum Öffnen des Fenstersauf der Fahrerseite den Schalter (1) drücken. Das Fenster bewegt sich so lange, wie der Schalter gedrückt wird.Schließen
Öffnen
B050A01E
B060B01E
xdflger-1.p65 6/19/03, 5:45 PM
14

1

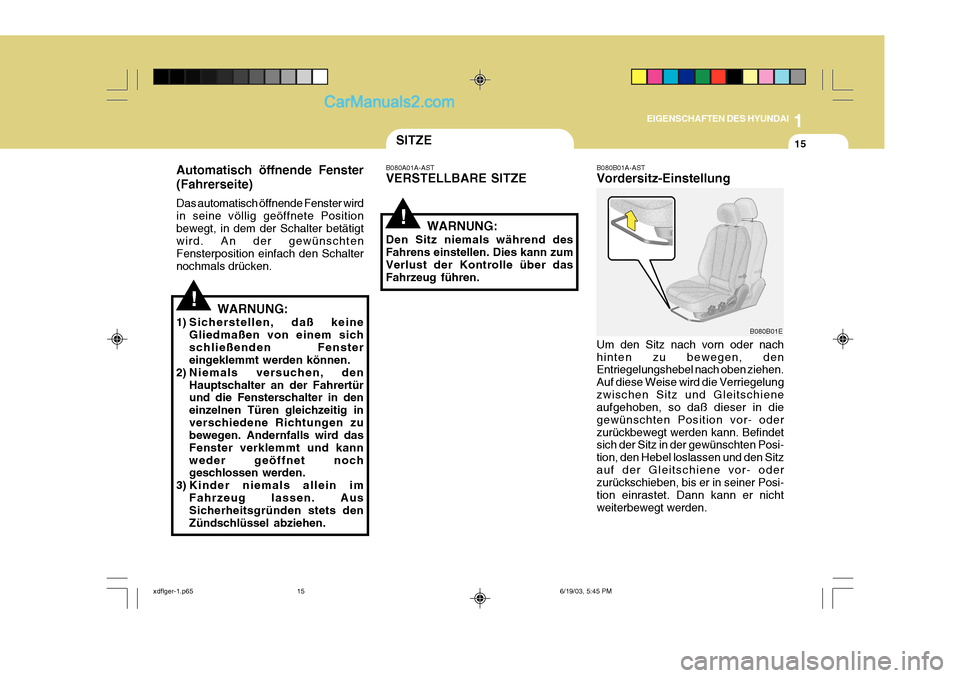

EIGENSCHAFTEN DES HYUNDAI
15SITZE
Automatisch öffnende Fenster (Fahrerseite) Das automatisch öffnende Fenster wird in seine völlig geöffnete Positionbewegt, in dem der Schalter betätigt wird. An der gewünschten Fensterposition einfach den Schalternochmals drücken.
WARNUNG:
1) Sicherstellen, daß keine Gliedmaßen von einem sichschließenden Fenster eingeklemmt werden können.
2) Niemals versuchen, den
Hauptschalter an der Fahrertürund die Fensterschalter in den einzelnen Türen gleichzeitig inverschiedene Richtungen zu bewegen. Andernfalls wird das Fenster verklemmt und kannweder geöffnet noch geschlossen werden.
3) Kinder niemals allein im
Fahrzeug lassen. AusSicherheitsgründen stets den Zündschlüssel abziehen.
!
B080A01A-AST VERSTELLBARE SITZE
WARNUNG:
Den Sitz niemals während des Fahrens einstellen. Dies kann zum Verlust der Kontrolle über das Fahrzeug führen.
!
B080B01A-AST Vordersitz-Einstellung
B080B01E
Um den Sitz nach vorn oder nach hinten zu bewegen, den Entriegelungshebel nach oben ziehen. Auf diese Weise wird die Verriegelungzwischen Sitz und Gleitschiene aufgehoben, so daß dieser in die gewünschten Position vor- oderzurückbewegt werden kann. Befindet sich der Sitz in der gewünschten Posi- tion, den Hebel loslassen und den Sitzauf der Gleitschiene vor- oder zurückschieben, bis er in seiner Posi- tion einrastet. Dann kann er nichtweiterbewegt werden.
xdflger-1.p65 6/19/03, 5:45 PM
15

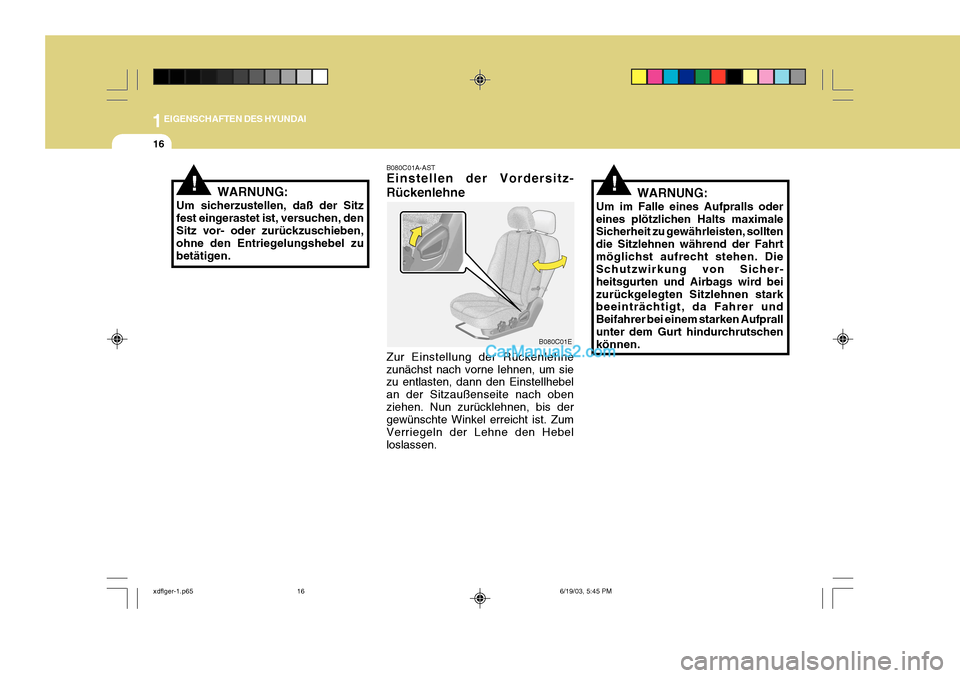

1EIGENSCHAFTEN DES HYUNDAI
16
B080C01A-AST Einstellen der Vordersitz- Rückenlehne Zur Einstellung der Rückenlehne zunächst nach vorne lehnen, um sie zu entlasten, dann den Einstellhebel an der Sitzaußenseite nach obenziehen. Nun zurücklehnen, bis der gewünschte Winkel erreicht ist. Zum Verriegeln der Lehne den Hebelloslassen. WARNUNG:
Um im Falle eines Aufpralls odereines plötzlichen Halts maximale Sicherheit zu gewährleisten, sollten die Sitzlehnen während der Fahrtmöglichst aufrecht stehen. Die Schutzwirkung von Sicher- heitsgurten und Airbags wird beizurückgelegten Sitzlehnen stark beeinträchtigt, da Fahrer und Beifahrer bei einem starken Aufprallunter dem Gurt hindurchrutschen können.
!
B080C01E
WARNUNG:
Um sicherzustellen, daß der Sitz fest eingerastet ist, versuchen, denSitz vor- oder zurückzuschieben, ohne den Entriegelungshebel zu betätigen.
!
xdflger-1.p65 6/19/03, 5:45 PM
16

1
EIGENSCHAFTEN DES HYUNDAI
17
B080E01E
WARNUNG:
o Zur maximalen Wirksamkeit im Falle eines Unfalls muß die Kopfstühtz so eingestellt werden, daß sich die Kopfstüt- zenoberkante in Höhe desHinterkopfes und nicht im Nacken befindet. Aus diesem Grund ist die Verwendung eines Kissens,das zwischen Körper und Rückenlehne geschoben wird, nicht zu empfehlen.
o Die Kopfstütze niemals
entfernen, da dasVerletzungsrisiko dadurch erhöht wird. Richtig eingestellte Kopfstützen könnenNackenverletzungen vermeiden helfen.!
B080E01O-AST Fahrersitz-Lendenwirbelstütze (Falls vorhanden) Die Vordersitze einiger Hyundai- Modelle sind mit einer einstellbaren Lendenwirbelstütze ausgestattet. Um die Stützwirkung derLendenwirbelstütze zu erhöhen, den Handgriff nach vorne drehen, um die Stützwirkung herabzusetzen, denHandgriff nach hinten drehen.
1.Min. Stützwirkung
2.Max. Stützwirkung
B080D02A-AST Einstellbare Kopfstützen Kopfstützen dienen dazu, das Risiko von Nackenverletzungen zu verringern.Zum Anheben die Kopfstütze nach oben ziehen. Zum Absenken die Kopfstütze nach unten drücken unddabei gleichzeitig den Verriegelungsknopf betätigen.
Verriegelungsknopf
HXDFL114 1
2
xdflger-1.p65 6/19/03, 5:45 PM
17

1EIGENSCHAFTEN DES HYUNDAI
18
B080F01S-AST Fahrersitz- Sitzpolsterhöhenverstellung(Falls vorhanden) Um den vorderen Teil des Sitzkissens in der Höhe zu verstellen, das vordere Einstellrad drehen. Um den hinteren Teil des Sitzkissens in der Höhe zuverstellen, das hintere Einstell rad drehen. B110A02E-GST Umklappbare rücksitzlehnen Die Rücksitzlehnen können umgeklappt werden, um den Trans-port von langen Gegenständen zu ermöglichen oder die Kofferraumkapazität des Fahrzeugszu erweitern.
o Zum Entriegeln der Rücksitzlehne
den Verriegelungsknopf hochziehen, dann die Rückenlehne nach vorne drücken. o Beim Aufrichten der Rücksitzlehne
prüfen, ob sie richtig eingerastet ist,indem leicht an der Rücksitzlehne gerüttelt wird.
WARNUNG:
Beim Aufrichten der Rücksitzlehnendarauf achten, daß die Sicherheitsgurte nichteingeklemmt, geknickt oder sonstwie beschädigt werden.
!
B110A01E
B080F01E
B110B01E
xdflger-1.p65 6/19/03, 5:45 PM
18

1
EIGENSCHAFTEN DES HYUNDAI
19
B080G01E-1A B
WARNUNG:
Umklappbare Rücksitzlehnen ermöglichen den Transport vonnormalerweise für den Kofferraum zu langen Gegenständen. Auf keinen Fall Mitfahrer auf denumgeklappten Lehnen sitzen lassen, da in diesem Fall die Sicherheitsgurte nicht zugänglichsind. Dadurch wird das Unfallrisiko bei einem Aufprall oder einer plötzlichen Bremsung erhöht. Die auf den umgeklappten Rücksitzlehnen transportiertenGegenstände dürfen nicht höher als die Oberkante der Vordersitze sein. Andernfalls könnte die Ladungnach vorne geschleudert werden und Verletzungen oder Beschädigungen verursachen.
!
B080G01E-AST Umklappen von Rücksitzlehne und Sitzpolster (5-TÜRER) Die gesamte Rücksitzlehne und die Sitzpolster können zur Vergrößerungdes Gepäckraums umgelegt werden.
1. Die Kopfstütze abnehmen.
2. Das Band des Sitzpolsters (A) nach oben ziehen, um das Sitzpolster umzulegen.
3. Den Rückenlehnen- Verriegelungsknopf (B) an derRücksitzlehne hochziehen, um die Rücksitzlehne umzulegen. 4. Dann die Rücksitzlehne nach vorne
drücken.
VORSICHT:
Nach dem Umlegen der Rücksitzlehne und des Sitzpolsters können die Kopfstützen imKofferraum aufbewahrt werden, so daß sie im Falle eines plötzlichen Bremsmanövers oder einesZusammenstoßes nicht nach vorne geschleudert werden können.
!
WARNAUFKLEBER
B080H01E-1
Band
xdflger-1.p65 6/19/03, 5:45 PM
19
