Hyundai Elantra 2004 Betriebsanleitung (in German)

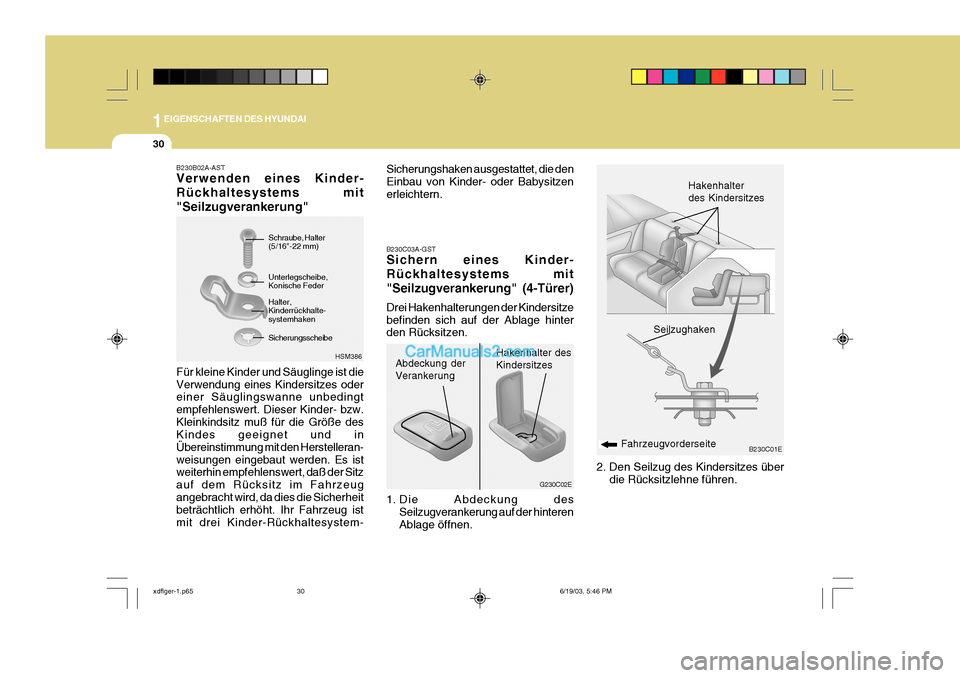

1EIGENSCHAFTEN DES HYUNDAI
30
G230C02E
Sicherungshaken ausgestattet, die den Einbau von Kinder- oder Babysitzenerleichtern. B230C03A-GST Sichern eines Kinder- Rückhaltesystems mit"Seilzugverankerung" (4-Türer) Drei Hakenhalterungen der Kindersitze befinden sich auf der Ablage hinter den Rücksitzen.
B230C01E
Abdeckung der VerankerungHakenhalter desKindersitzes
FahrzeugvorderseiteSeilzughaken Hakenhalterdes Kindersitzes
1. Die Abdeckung des Seilzugverankerung auf der hinteren Ablage öffnen. 2. Den Seilzug des Kindersitzes über
die Rücksitzlehne führen.
B230B02A-AST Verwenden eines Kinder- Rückhaltesystems mit"Seilzugverankerung" Für kleine Kinder und Säuglinge ist die Verwendung eines Kindersitzes oder einer Säuglingswanne unbedingt empfehlenswert. Dieser Kinder- bzw.Kleinkindsitz muß für die Größe des Kindes geeignet und in Übereinstimmung mit den Herstelleran-weisungen eingebaut werden. Es ist weiterhin empfehlenswert, daß der Sitz auf dem Rücksitz im Fahrzeugangebracht wird, da dies die Sicherheit beträchtlich erhöht. Ihr Fahrzeug ist mit drei Kinder-Rückhaltesystem-HSM386
Schraube, Halter (5/16"-22 mm) Unterlegscheibe, Konische Feder Halter, Kinderrückhalte- systemhaken
Sicherungsscheibe
xdflger-1.p65
6/19/03, 5:46 PM
30

1
EIGENSCHAFTEN DES HYUNDAI
31
G230C02E-1
B230E03E-GCT Sichern eines Kinder- Rückhaltesystems mit"Seilzugverankerung" (5-Türer) Diese Hakenhalterungen der Kindersitze befinden sich hinten auf dem Kofferraumboden. Dieses Symbol zeigt die Lage der nutzbereiten Seilzugverankerungen an.
B230E03E 1. Die Abdeckung der
Seilzugverankerung auf dem Boden des Gepäckraums öffnen.
Abdeckung der Verankerung
Hakenhalter desKindersitzes
Bei Fahrzeugen mit verstellbaren Kopfstützen den Seilzug unter derKopfstütze und zwischen den Kopfstützenhaltern durchführen; andernfalls den Seilzug über dieRücksitzlehne führen.
3. Den Seilzughaken mit dem
Hakenhalter des Kindersitzesverbinden und zur Sicherung des Sitzes festziehen.
xdflger-1.p65 6/19/03, 5:46 PM
31

1EIGENSCHAFTEN DES HYUNDAI
32
B230C03E-GST Anbringen eines Kinder- Rückhaltesystems mit "ISOFIX"-Verankerung oder "Seilzug"-Verankerung ISOFIX ist ein standardisiertes Verfahren zum Anbringen von Kindersitzen, bei dem nicht mehr der Sicherheitsgurt zum Sichern des Sitzesim Fahrzeug verwendet wird. Dadurch kann eine sicherere Position gewählt und der Sitz einfacher und schnellerangebracht werden.
Bei Fahrzeugen mit verstellbarenKopfstützen den Seilzug unter derKopfstütze und zwischen den Kopfstützenhaltern durchführen; andernfalls den Seilzug über dieRücksitzlehne führen.
3. Den Seilzughaken mit dem
Hakenhalter des Kindersitzesverbinden und zur Sicherung des Sitzes festziehen.
B230F01E
B230C02E-2
2. Den Seilzug des Kindersitzes überdie Rücksitzlehne führen. Hakenhalter desKindersitzes
Fahrzeugvorderseite
Seilzughaken
xdflger-1.p65
6/19/03, 5:46 PM
32

1
EIGENSCHAFTEN DES HYUNDAI
33
Auf beiden Seiten des Rücksitzes befindet sich zwischen dem Polster und der Lehne ein Paar von ISOFIX- Verankerungspunkten zusammen miteiner Seilzugbefestigung am Gepäckraum. Während des Einbaus muß der Kindersitz so an denVerankerungspunkten befestigt werden, daß ein Klickgeräusch zu hören ist (durch Ziehen prüfen!);außerdem muß der obere Seilzug am Verankerungspunkt im Gepäckraum befestigt werden. Der Einbau und derGebrauch eines Kindersitzes muß in Übereinstimmung mit der Betriebsanleitung geschehen, die demISOFIX-Sitz beiliegt. HINWEIS: Ein ISOFIX-Sitz darf nur eingebaut werden, wenn er gemäß der Norm ECE-R44 für dieses Fahrzeugzugelassen ist. Vor der Verwendung des ISOFIX-Kindersitzes an den Hyundai-Händler wenden, um zuerfahren, ob dieser Sitztyp für Ihren Hyundai zugelassen ist und empfohlen wird. Sichern des Kindersitzes
B230D02E
ISOFIX- Verankerung
Positionsanzeige der ISOFIX- Verankerung
Ein ISOFIX-Sitz darf nur eingebaut werden, wenn er gemäß der NormECE-R44 zugelassen ist. Für Ihren Hyundai sind der Hyundai ISOFIX GR1 / Hyundai Duo/Römer ISOFIX GR1und der Römer Duo ISOFIX / Britax Duo ISOFIX gemäß der Norm ECE- R44 zugelassen. Dieser Sitz wurdevon Hyundai ausgiebig getestet und wird für Ihren Hyundai empfohlen. HINWEIS: Derzeit ist dies der einzige Sitz, der diese Bestimmung erfüllt. Für den Fall, daß andere Hersteller den Nachweis für eine Zertifizierungerbringen, wird Hyundai diesen Sitz sorgfältig prüfen und eine Empfehlung aussprechen, wenndieser Sitz die Bestimmungen erfüllt. Wenden Sie sich diesbezüglich an Ihren Hyundai-Händler.
B230D03E
xdflger-1.p65
6/19/03, 5:46 PM
33

1EIGENSCHAFTEN DES HYUNDAI
34
B230H03E-GST Eignung des Kinderrückhal- tesystems für Sitzposition Verwenden Sie ausschließlich Kindersitze, die offiziell zugelassen undfür Ihre Kinder geeignet sind. Hinsichtlich der Verwendung von Kindersitzen siehe die folgendeTabelle.
HintenMitte
Altersgruppe Sitzposition
UU
XUU
X U, L1 U XU FUF
Hinten
außen
Vordersitz
0: Bis 10 kg (0 ~ 9 Monate)0+: Bis 13 kg(0 ~ 2 Jahre)I: 9 kg bis 18 kg(9 Monate ~ 4Jahre)II & III: 15 kg bis36 kg (4 ~ 12Jahre) X
Möglichkeit, daß die ISOFIX- Befestigungen nicht stark genug sind, um einen auf der mittlerenRücksitzposition befestigten Kindersitz zu sichern; sie können brechen und so schwersteVerletzungen, möglicherweise mit Todesfolge, verursachen.
o Niemals mehr als einen Kindersitz an einem Seilzug oder einemunteren Verankerungspunkt befestigen. Die unerwartetehöhere Belastung kann zum Bruch der Verankerungspunkte oder Seilzuganker führen und soschwerste Verletzungen, möglicherweise mit Todesfolge, verursachen.
o Die ISOFIX- oder ISOFIX- kompatiblen Kindersitze nur anden dafür vorgesehenen,dargestellten Stellen befestigen.
o Die vom Hersteller des
Kindersitzes bereitgestelltenEinbau- und Bedienungsvor- schriften sind stets zu befolgen.1. Zum Sichern des Kindersitzes amISOFIX-Anker, das Sitzschloß des Kindersitzes in den ISOFIX-Anker einführen. Er muß hörbar mit einem "Klick" einrasten.
2. Den Seilzughaken mit dem Kindersitz-Hakenhalter verbindenund zum Sichern des Sitzesanziehen. Siehe "Sichern eines Kinder-Rückhaltesystems mit Seilzugverankerung" auf Seite 1-30.
WARNUNG:
o Auf keinen Fall einen Kindersitz auf der mittleren Rücksitzposition mit den ISOFIX- Ankern des Fahrzeugsbefestigen. Die ISOFIX-Anker sind nur für die beiden äußeren Sitzpositionen links und rechtsvorgesehen. Der Versuch, einen Kindersitz mit den ISOFIX-Ankern auf der mittlerenRücksitzposition zu sichern, stellt einen Mißbrauch des Sys- tems dar. Bei einemZusammenstoß besteht dann die
!
xdflger-1.p65 6/19/03, 5:46 PM
34

1

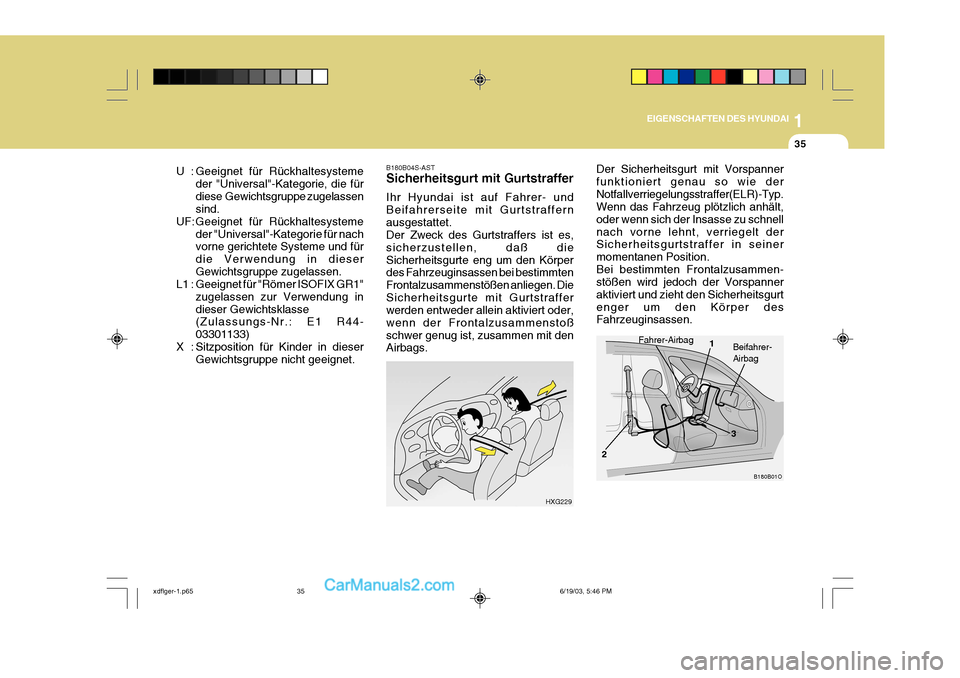

EIGENSCHAFTEN DES HYUNDAI
35
B180B01O
1
2 3
B180B04S-AST Sicherheitsgurt mit Gurtstraffer Ihr Hyundai ist auf Fahrer- und Beifahrerseite mit Gurtstraffernausgestattet. Der Zweck des Gurtstraffers ist es, sicherzustellen, daß dieSicherheitsgurte eng um den Körper des Fahrzeuginsassen bei bestimmten Frontalzusammenstößen anliegen. DieSicherheitsgurte mit Gurtstraffer werden entweder allein aktiviert oder, wenn der Frontalzusammenstoßschwer genug ist, zusammen mit den Airbags. Der Sicherheitsgurt mit Vorspanner funktioniert genau so wie derNotfallverriegelungsstraffer(ELR)-Typ. Wenn das Fahrzeug plötzlich anhält, oder wenn sich der Insasse zu schnellnach vorne lehnt, verriegelt der Sicherheitsgurtstraffer in seiner momentanen Position.Bei bestimmten Frontalzusammen- stößen wird jedoch der Vorspanner aktiviert und zieht den Sicherheitsgurtenger um den Körper des Fahrzeuginsassen.
HXG229
Fahrer-Airbag
Beifahrer- Airbag
U : Geeignet für Rückhaltesysteme
der "Universal"-Kategorie, die für diese Gewichtsgruppe zugelassen sind.
UF: Geeignet für Rückhaltesysteme der "Universal"-Kategorie für nachvorne gerichtete Systeme und für die Verwendung in dieserGewichtsgruppe zugelassen.
L1 : Geeignet für "Römer ISOFIX GR1"
zugelassen zur Verwendung indieser Gewichtsklasse (Zulassungs-Nr.: E1 R44- 03301133)
X : Sitzposition für Kinder in dieser Gewichtsgruppe nicht geeignet.
xdflger-1.p65 6/19/03, 5:46 PM
35

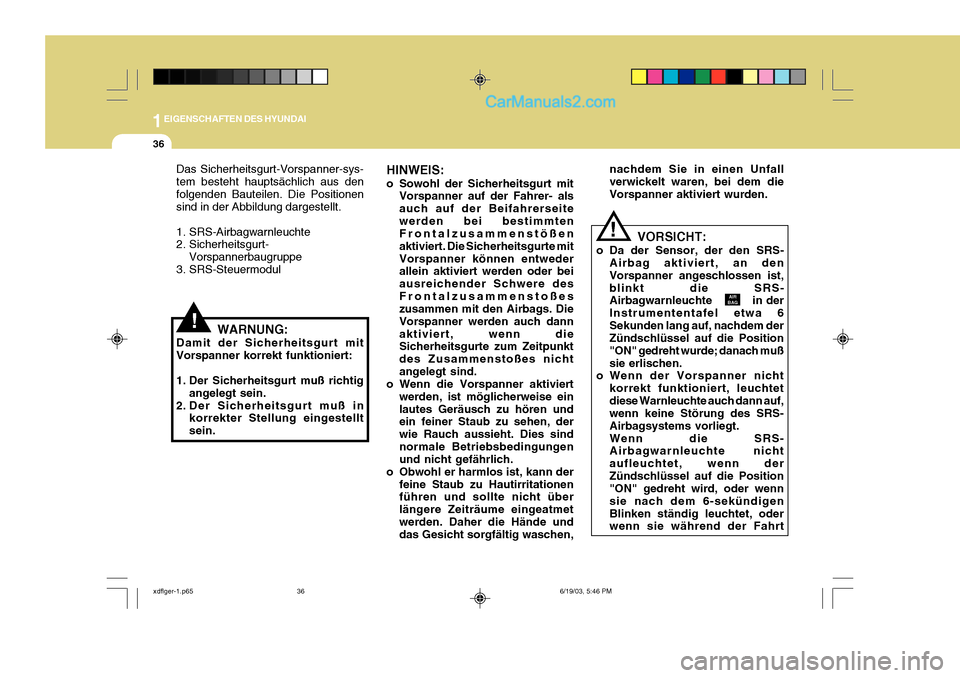

1EIGENSCHAFTEN DES HYUNDAI
36
HINWEIS:
o Sowohl der Sicherheitsgurt mitVorspanner auf der Fahrer- als auch auf der Beifahrerseitewerden bei bestimmten Frontalzusammenstößen aktiviert. Die Sicherheitsgurte mitVorspanner können entweder allein aktiviert werden oder bei ausreichender Schwere desFrontalzusammenstoßes zusammen mit den Airbags. Die Vorspanner werden auch dannaktiviert, wenn die Sicherheitsgurte zum Zeitpunkt des Zusammenstoßes nichtangelegt sind.
o Wenn die Vorspanner aktiviert
werden, ist möglicherweise einlautes Geräusch zu hören und ein feiner Staub zu sehen, der wie Rauch aussieht. Dies sindnormale Betriebsbedingungen und nicht gefährlich.
o Obwohl er harmlos ist, kann der feine Staub zu Hautirritationenführen und sollte nicht über längere Zeiträume eingeatmetwerden. Daher die Hände und das Gesicht sorgfältig waschen, nachdem Sie in einen Unfall verwickelt waren, bei dem dieVorspanner aktiviert wurden.
VORSICHT:
o Da der Sensor, der den SRS- Airbag aktiviert, an denVorspanner angeschlossen ist,blinkt die SRS- Airbagwarnleuchte in der Instrumententafel etwa 6Sekunden lang auf, nachdem der Zündschlüssel auf die Position "ON" gedreht wurde; danach mußsie erlischen.
o Wenn der Vorspanner nicht
korrekt funktioniert, leuchtetdiese Warnleuchte auch dann auf, wenn keine Störung des SRS- Airbagsystems vorliegt.Wenn die SRS- Airbagwarnleuchte nicht aufleuchtet, wenn derZündschlüssel auf die Position "ON" gedreht wird, oder wenn sie nach dem 6-sekündigenBlinken ständig leuchtet, oder wenn sie während der Fahrt
!
AIR
BAG
Das Sicherheitsgurt-Vorspanner-sys- tem besteht hauptsächlich aus denfolgenden Bauteilen. Die Positionen sind in der Abbildung dargestellt.
1. SRS-Airbagwarnleuchte
2. Sicherheitsgurt-
Vorspannerbaugruppe
3. SRS-Steuermodul
!WARNUNG:
Damit der Sicherheitsgurt mit Vorspanner korrekt funktioniert:
1. Der Sicherheitsgurt muß richtig angelegt sein.
2. Der Sicherheitsgurt muß in korrekter Stellung eingestellt sein.
xdflger-1.p65 6/19/03, 5:46 PM
36

1
EIGENSCHAFTEN DES HYUNDAI
37
B240A01E
ZUSÄTZLICHES RÜCKHA- LTESYSTEM (SRS) (AIRBAG)
o Versuchen Sie niemals, den Vorspanner selbst zu überprüfen oder auszuwechseln. Dies darfnur von einem Hyundai- Verträgshändler durchgeführt werden.
o Nicht auf den Vorspanner schlagen.
o Versuchen Sie nicht, das
Sicherheitsgurtsystem mit Vorspanner zu warten oder zu reparieren.
o Eine falsche Behandlung der Vorspanner-Baugruppen und dieNichtbeachtung der Warnungen bezüglich des Schlagens, des Änderns, des Überprüfens, desAuswechselns, der Wartung oder der Reparatur kann zu einer Fehlfunktion des Vorspannersoder einer unbeabsichtigten Aktivierung und damit zu schweren Verletzungen führen.
o Bei der Fahrt die Sicherheitsgurte stets anlegen.
B240A03F-GST (Falls vorhanden) Ihr Hyundai verfügt über ein zusätzliches Rückhaltesystem(Airbag). Wenn das Fahrzeug mit einem Airbag ausgestattet ist, ist auf der Airbag-Abdeckung im Lenkrad und auf der Abdeckung über dem Handschuhfach auf der Beifahrerseite dieKennzeichnung "SRS Air Bag" angebracht.Fahrer-Airbag
aufleuchtet, muß ein Hyundai- Verträgshändler denSicherheitsgurt mit Vorspanner oder das SRS-Airbagsystem sobald wie möglich überprüfen.
WARNUNG:
o Vorspanner sind so konstruiert, daß sie nur einmal funktionieren. Nach der Aktivierung müssen die Vorspanner ausgewechseltwerden. Alle Sicherheitsgurte müssen stets dann ausgewechselt werden, wenn siewährend eines Zusammenstoßes getragen wurden.
o Der Vorspannermechanismus
wird während der Aktivierungsehr heiß. Daher dürfen die Bauteile des Vorspanners einigeMinuten nach der Aktivierung nicht berührt werden.
!
xdflger-1.p65 6/19/03, 5:46 PM
37

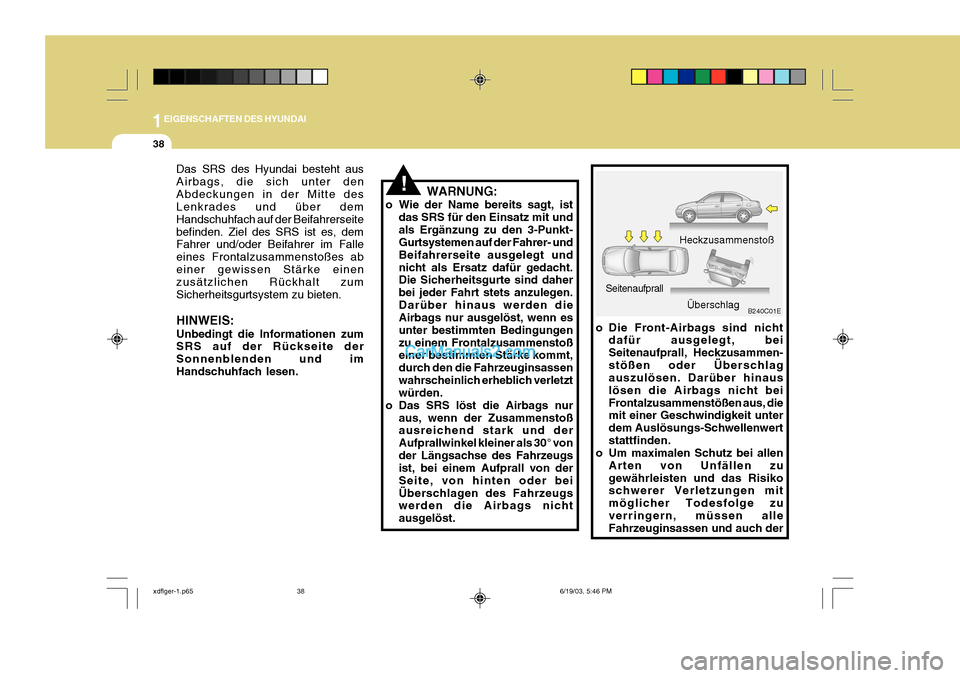

1EIGENSCHAFTEN DES HYUNDAI
38
WARNUNG:
o Wie der Name bereits sagt, ist das SRS für den Einsatz mit und als Ergänzung zu den 3-Punkt- Gurtsystemen auf der Fahrer- und Beifahrerseite ausgelegt undnicht als Ersatz dafür gedacht. Die Sicherheitsgurte sind daher bei jeder Fahrt stets anzulegen.Darüber hinaus werden die Airbags nur ausgelöst, wenn es unter bestimmten Bedingungenzu einem Frontalzusammenstoß einer bestimmten Stärke kommt, durch den die Fahrzeuginsassenwahrscheinlich erheblich verletzt würden.
o Das SRS löst die Airbags nur aus, wenn der Zusammenstoßausreichend stark und der Aufprallwinkel kleiner als 30° vonder Längsachse des Fahrzeugs ist, bei einem Aufprall von der Seite, von hinten oder beiÜberschlagen des Fahrzeugs werden die Airbags nicht ausgelöst. o Die Front-Airbags sind nicht
dafür ausgelegt, beiSeitenaufprall, Heckzusammen-stößen oder Überschlag auszulösen. Darüber hinaus lösen die Airbags nicht beiFrontalzusammenstößen aus, die mit einer Geschwindigkeit unter dem Auslösungs-Schwellenwertstattfinden.
o Um maximalen Schutz bei allen
Arten von Unfällen zugewährleisten und das Risiko schwerer Verletzungen mit möglicher Todesfolge zuverringern, müssen alle Fahrzeuginsassen und auch der
!
B240C01E
Heckzusammenstoß
Seitenaufprall Überschlag
Das SRS des Hyundai besteht aus Airbags, die sich unter denAbdeckungen in der Mitte des Lenkrades und über dem Handschuhfach auf der Beifahrerseitebefinden. Ziel des SRS ist es, dem Fahrer und/oder Beifahrer im Falle eines Frontalzusammenstoßes abeiner gewissen Stärke einen zusätzlichen Rückhalt zum Sicherheitsgurtsystem zu bieten. HINWEIS: Unbedingt die Informationen zum SRS auf der Rückseite der Sonnenblenden und imHandschuhfach lesen.
xdflger-1.p65
6/19/03, 5:46 PM
38

1

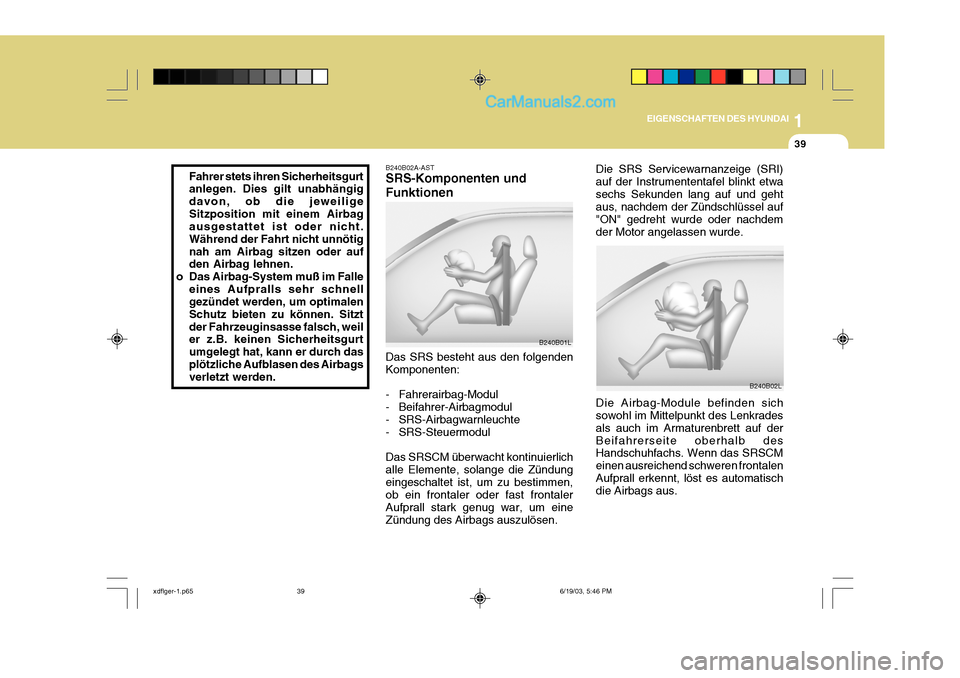

EIGENSCHAFTEN DES HYUNDAI
39
B240B02A-AST SRS-Komponenten und Funktionen Das SRS besteht aus den folgenden Komponenten:
- Fahrerairbag-Modul
- Beifahrer-Airbagmodul
- SRS-Airbagwarnleuchte
- SRS-Steuermodul Das SRSCM überwacht kontinuierlich alle Elemente, solange die Zündungeingeschaltet ist, um zu bestimmen, ob ein frontaler oder fast frontaler Aufprall stark genug war, um eineZündung des Airbags auszulösen. Die SRS Servicewarnanzeige (SRI)auf der Instrumententafel blinkt etwasechs Sekunden lang auf und geht aus, nachdem der Zündschlüssel auf "ON" gedreht wurde oder nachdemder Motor angelassen wurde. Die Airbag-Module befinden sich sowohl im Mittelpunkt des Lenkrades als auch im Armaturenbrett auf derBeifahrerseite oberhalb des Handschuhfachs. Wenn das SRSCM einen ausreichend schweren frontalenAufprall erkennt, löst es automatisch die Airbags aus.
B240B02L
B240B01L
Fahrer stets ihren Sicherheitsgurt anlegen. Dies gilt unabhängig davon, ob die jeweiligeSitzposition mit einem Airbag ausgestattet ist oder nicht. Während der Fahrt nicht unnötignah am Airbag sitzen oder auf den Airbag lehnen.
o Das Airbag-System muß im Falle
eines Aufpralls sehr schnellgezündet werden, um optimalen Schutz bieten zu können. Sitztder Fahrzeuginsasse falsch, weil er z.B. keinen Sicherheitsgurt umgelegt hat, kann er durch das plötzliche Aufblasen des Airbags verletzt werden.
