Hyundai Elantra 2005 Betriebsanleitung (in German)

1
EIGENSCHAFTEN DES HYUNDAI
89
!
B660C03E-AST Löschen der eingestellten Geschwindigkeit Zum Ausschalten des Geschwindigkeitsreglers die Taste "CANCEL" drücken. Auch durch folgende Maßnahmen wird das Sys-tem ausgeschaltet:
o Das Bremspedal treten.
o Das Kupplungspedal treten
(Schaltgetriebe).
o Den Wählhebel in die Position "P" oder "N" (Automatik-Getriebe) schieben.
o Die Fahrzeuggeschwindigkeit auf etwas weniger als 40 km/hherabsetzen.
o Den Hauptschalter lösen.
5. Um die Geschwindigkeit zu erhöhen,
das Gaspedal soweit niedertreten,daß das Fahrzeug die eingestellte Geschwindig keit überschreitet. Wenn der Fuß vom Gaspedalgenommen wird, fährt das Fahrzeug wieder mit der zuvor eingestellten Geschwindigkeit.
WARNUNG:
Wenn Sie die Geschwindig- keitsregelung nicht verwenden, schalten Sie den Hauptschalter der Geschwindigkeitsregelung aus, um ein unbeabsichtigtes Aktivieren derGeschwindigkeitsregelung zu vermeiden.
B660C01E B660D01E-GST Wiederaufnehmen der zuvor eingestellten Geschwindigkeit Das Fahrzeug kehrt automatisch auf die vor dem Abschalten eingestellte Geschwindigkeit zurück, wenn der Steuerschalter bei einerGeschwindigkeit von min. 40 km/h nach oben auf die Position "RESUME (ACCEL)" gedrückt und losgelassenwird.B660D01E

1EIGENSCHAFTEN DES HYUNDAI
90
!WARNUNG:
o Bei Nichtverwendung des Geschwindigkeitsreglers den Hauptschalter ausgeschaltet lassen.
o Den Geschwindigkeitsregler nur auf freien Straßen bei gutemWetter verwenden.
o Den Geschwindigkeitsregler nicht einsetzen, wenn es nichtratsam ist, das Fahrzeug mit einer konstanten Geschwindigkeit zufahren, z.B. beim Fahren auf Straßen mit hohem oder unterschiedlichem Verkehrsauf-kommen, auf glatten (nassen, eis- oder schneebedeckten) Straßen, auf kurvenreichen Straßen sowieauf Straßen mit Steigungen von über 6%.
B660F02E-AST Rückstellung auf eine schnellere Geschwindigkeit
1. Den Steuerschalter nach unten auf
die Position "SET (COAST)" drücken und festhalten. Die Fahrzeuggeschwindigkeit wirdverringert.
2. Bei Erreichen der gewünschten Ge-
schwindigkeit den Steuerschalterloslassen. Bei gedrücktem Steuerschalter nimmt die Fahrzeuggeschwindigkeit allmählichab.
B660E01E-AST Rückstellung auf eine schnellere Geschwindigkeit
1. Den Steuerschalter nach oben auf
die Position "RESUME (ACCEL)" drücken und festhalten.
2. Auf die gewünschte
Geschwindigkeit beschleunigen undden Steuerschalter freigeben. Bei festgehaltenem Steuerschalter nimmt die Fahrzeuggeschwindigkeitallmählich zu.
B660B01E

1
EIGENSCHAFTEN DES HYUNDAI
91
o Bei jedem Einsatz des
Geschwindigkeitsreglersystems besonders auf die Fahrtbeding- ungen achten.
o Bei aktivierter Geschwindig- keitsregelung in einem Fahrzeugmit Schaltgetriebe darf nicht ohneNiedertreten des Kupplungspedals in den Leerlauf geschaltet werden, da andernfallsder Motor überdreht. In diesem Fall muß das Kupplungspedal getreten oder der Hauptschalterder Geschwindigkeitsregelung ausgeschaltet werden.

1EIGENSCHAFTEN DES HYUNDAI
92

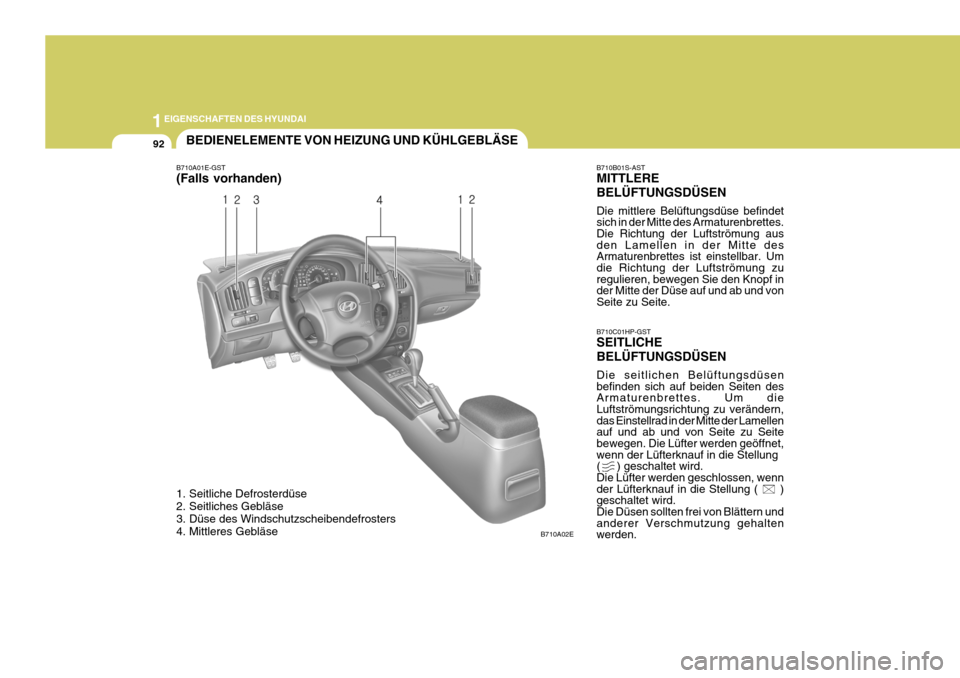

B710B01S-AST MITTLERE BELÜFTUNGSDÜSEN Die mittlere Belüftungsdüse befindet sich in der Mitte des Armaturenbrettes.Die Richtung der Luftströmung aus den Lamellen in der Mitte des Armaturenbrettes ist einstellbar. Umdie Richtung der Luftströmung zu regulieren, bewegen Sie den Knopf in der Mitte der Düse auf und ab und vonSeite zu Seite. B710C01HP-GST SEITLICHE BELÜFTUNGSDÜSEN Die seitlichen Belüftungsdüsen befinden sich auf beiden Seiten des Armaturenbrettes. Um dieLuftströmungsrichtung zu verändern, das Einstellrad in der Mitte der Lamellen auf und ab und von Seite zu Seitebewegen. Die Lüfter werden geöffnet, wenn der Lüfterknauf in die Stellung ( ) geschaltet wird.Die Lüfter werden geschlossen, wenn der Lüfterknauf in die Stellung ( ) geschaltet wird.Die Düsen sollten frei von Blättern und anderer Verschmutzung gehalten werden.
B710A02E
B710A01E-GST (Falls vorhanden)
1. Seitliche Defrosterdüse
2. Seitliches Gebläse
3. Düse des Windschutzscheibendefrosters
4. Mittleres Gebläse BEDIENELEMENTE VON HEIZUNG UND KÜHLGEBLÄSE

1
EIGENSCHAFTEN DES HYUNDAI

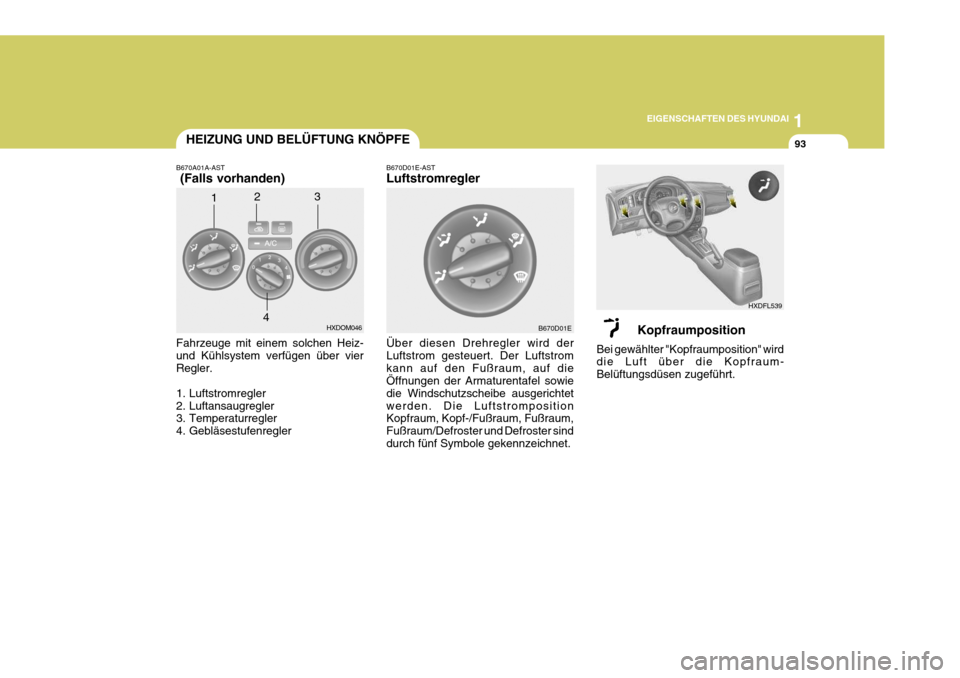

93HEIZUNG UND BELÜFTUNG KNÖPFE
HXDOM046
B670D01EHXDFL539
1
2
3
4
B670A01A-AST (Falls vorhanden) Fahrzeuge mit einem solchen Heiz- und Kühlsystem verfügen über vierRegler.
1. Luftstromregler
2. Luftansaugregler
3. Temperaturregler
4. Gebläsestufenregler
Kopfraumposition
Bei gewählter "Kopfraumposition" wird die Luft über die Kopfraum- Belüftungsdüsen zugeführt.
B670D01E-AST Luftstromregler Über diesen Drehregler wird der Luftstrom gesteuert. Der Luftstromkann auf den Fußraum, auf die Öffnungen der Armaturentafel sowie die Windschutzscheibe ausgerichtetwerden. Die Luftstromposition Kopfraum, Kopf-/Fußraum, Fußraum, Fußraum/Defroster und Defroster sinddurch fünf Symbole gekennzeichnet.

1EIGENSCHAFTEN DES HYUNDAI
94

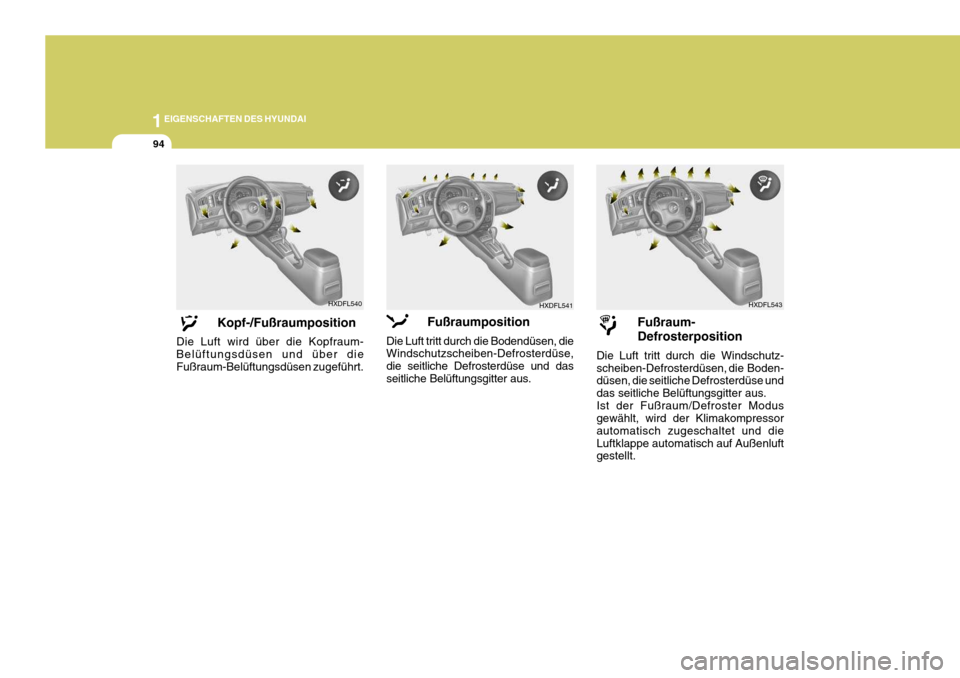

Fußraum- Defrosterposition
Die Luft tritt durch die Windschutz- scheiben-Defrosterdüsen, die Boden- düsen, die seitliche Defrosterdüse und das seitliche Belüftungsgitter aus.Ist der Fußraum/Defroster Modus gewählt, wird der Klimakompressor automatisch zugeschaltet und dieLuftklappe automatisch auf Außenluft gestellt.
Kopf-/Fußraumposition
Die Luft wird über die Kopfraum- Belüftungsdüsen und über die Fußraum-Belüftungsdüsen zugeführt. Fußraumposition
Die Luft tritt durch die Bodendüsen, dieWindschutzscheiben-Defrosterdüse, die seitliche Defrosterdüse und dasseitliche Belüftungsgitter aus.
HXDFL541 HXDFL543HXDFL540

1
EIGENSCHAFTEN DES HYUNDAI
95

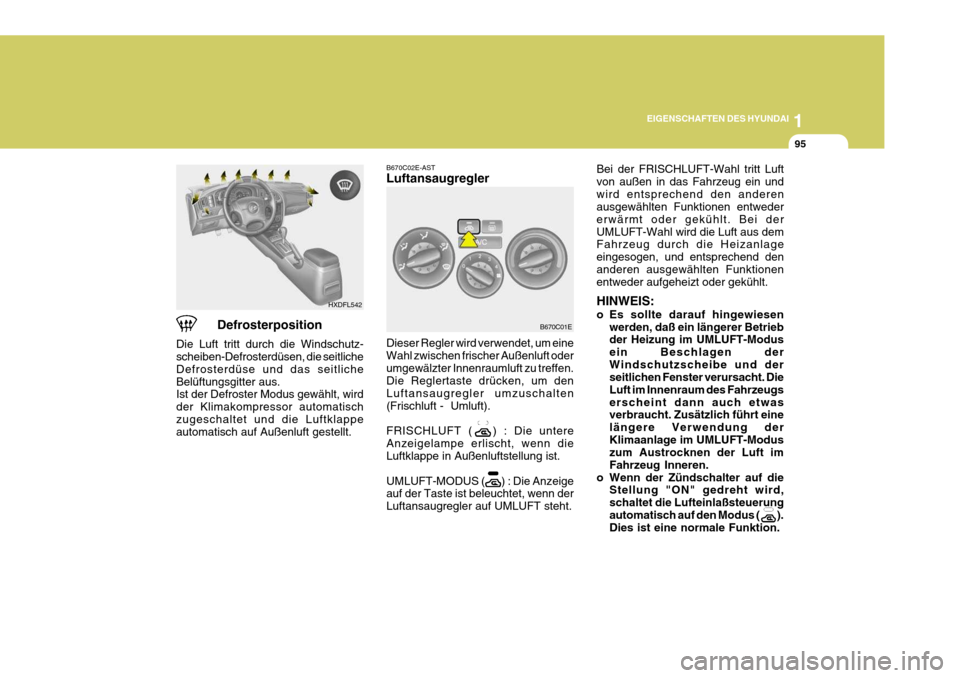

Bei der FRISCHLUFT-Wahl tritt Luft von außen in das Fahrzeug ein undwird entsprechend den anderen ausgewählten Funktionen entweder erwärmt oder gekühlt. Bei derUMLUFT-Wahl wird die Luft aus dem Fahrzeug durch die Heizanlage eingesogen, und entsprechend denanderen ausgewählten Funktionen entweder aufgeheizt oder gekühlt. HINWEIS:
o Es sollte darauf hingewiesen werden, daß ein längerer Betrieb der Heizung im UMLUFT-Modus ein Beschlagen derWindschutzscheibe und der seitlichen Fenster verursacht. Die Luft im Innenraum des Fahrzeugserscheint dann auch etwas verbraucht. Zusätzlich führt eine längere Verwendung derKlimaanlage im UMLUFT-Modus zum Austrocknen der Luft im Fahrzeug Inneren.
o Wenn der Zündschalter auf die Stellung "ON" gedreht wird,schaltet die Lufteinlaßsteuerungautomatisch auf den Modus ( ). Dies ist eine normale Funktion.
Dieser Regler wird verwendet, um eine Wahl zwischen frischer Außenluft oderumgewälzter Innenraumluft zu treffen. Die Reglertaste drücken, um den Luftansaugregler umzuschalten(Frischluft - Umluft). FRISCHLUFT ( ) : Die untere Anzeigelampe erlischt, wenn die Luftklappe in Außenluftstellung ist. UMLUFT-MODUS ( ) : Die Anzeige auf der Taste ist beleuchtet, wenn der Luftansaugregler auf UMLUFT steht.
Defrosterposition
Die Luft tritt durch die Windschutz- scheiben-Defrosterdüsen, die seitliche Defrosterdüse und das seitlicheBelüftungsgitter aus. Ist der Defroster Modus gewählt, wird der Klimakompressor automatischzugeschaltet und die Luftklappe automatisch auf Außenluft gestellt.
HXDFL542
B670C01E
B670C02E-AST Luftansaugregler

1EIGENSCHAFTEN DES HYUNDAI

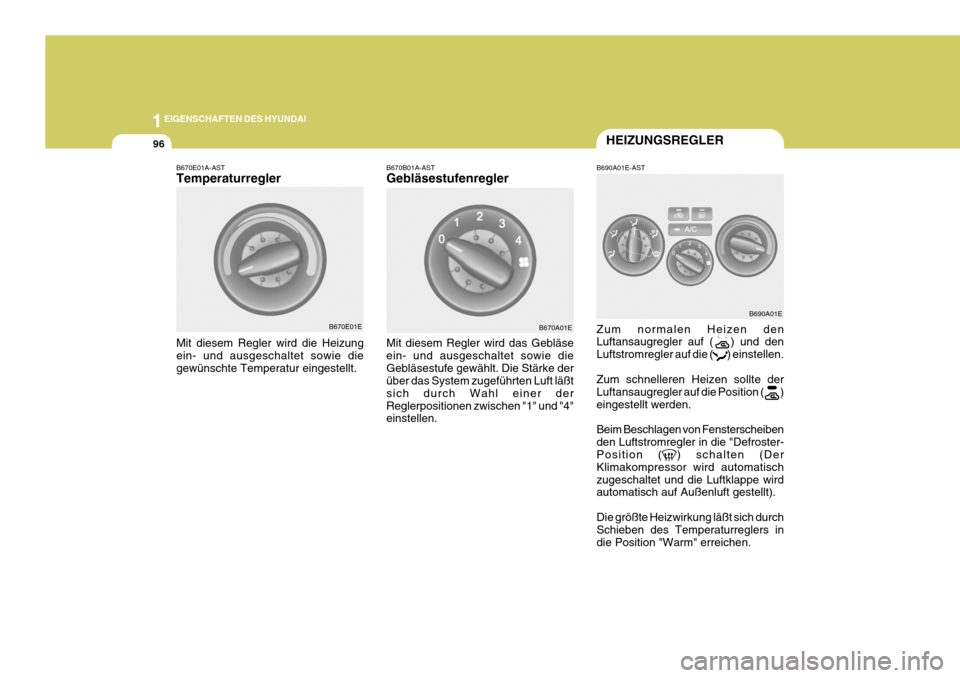

96HEIZUNGSREGLER
Zum normalen Heizen den Luftansaugregler auf ( ) und den Luftstromregler auf die ( ) einstellen. Zum schnelleren Heizen sollte der Luftansaugregler auf die Position ( )eingestellt werden. Beim Beschlagen von Fensterscheiben den Luftstromregler in die "Defroster- Position ( ) schalten (Der Klimakompressor wird automatischzugeschaltet und die Luftklappe wird automatisch auf Außenluft gestellt). Die größte Heizwirkung läßt sich durch Schieben des Temperaturreglers in die Position "Warm" erreichen.
B690A01E-AST
B670E01A-AST Temperaturregler Mit diesem Regler wird die Heizung ein- und ausgeschaltet sowie diegewünschte Temperatur eingestellt. B670B01A-AST Gebläsestufenregler Mit diesem Regler wird das Gebläse ein- und ausgeschaltet sowie dieGebläsestufe gewählt. Die Stärke der über das System zugeführten Luft läßt sich durch Wahl einer derReglerpositionen zwischen "1" und "4" einstellen.
B670A01E
B670E01E
B690A01E

1
EIGENSCHAFTEN DES HYUNDAI

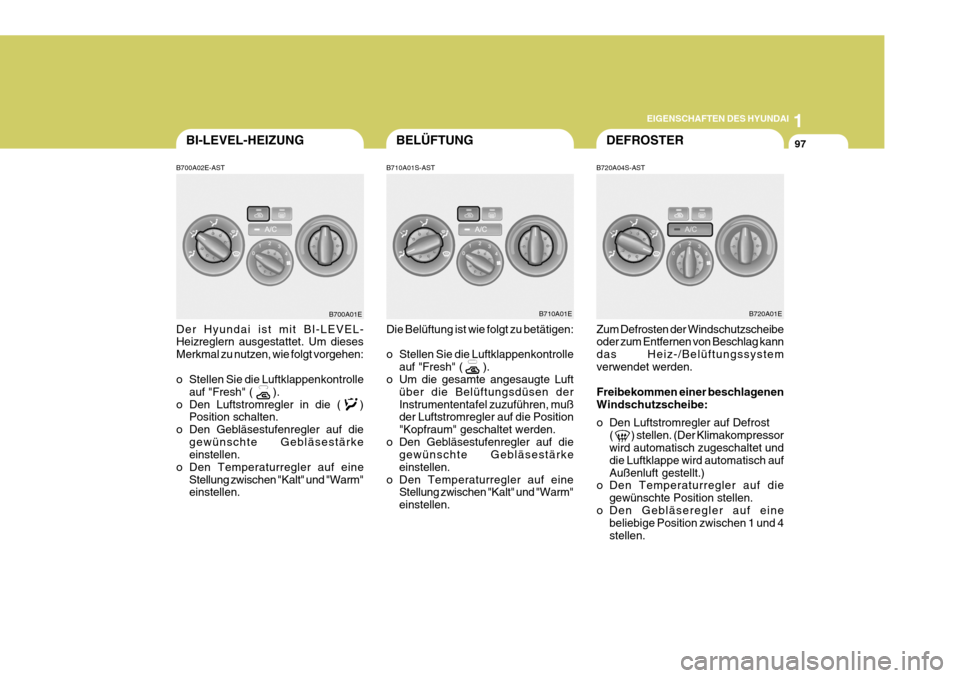

97BELÜFTUNG
B710A01E
B710A01S-AST Die Belüftung ist wie folgt zu betätigen:
o Stellen Sie die Luftklappenkontrolle
auf "Fresh" ( ).
o Um die gesamte angesaugte Luft
über die Belüftungsdüsen der Instrumententafel zuzuführen, muß der Luftstromregler auf die Position "Kopfraum" geschaltet werden.
o Den Gebläsestufenregler auf die gewünschte Gebläsestärkeeinstellen.
o Den Temperaturregler auf eine Stellung zwischen "Kalt" und "Warm"einstellen.
BI-LEVEL-HEIZUNG
B700A01E
B700A02E-AST Der Hyundai ist mit BI-LEVEL- Heizreglern ausgestattet. Um dieses Merkmal zu nutzen, wie folgt vorgehen:
o Stellen Sie die Luftklappenkontrolle
auf "Fresh" ( ).
o Den Luftstromregler in die ( ) Position schalten.
o Den Gebläsestufenregler auf die gewünschte Gebläsestärke einstellen.
o Den Temperaturregler auf eine Stellung zwischen "Kalt" und "Warm"einstellen.DEFROSTER
B720A04S-AST
Zum Defrosten der Windschutzscheibe oder zum Entfernen von Beschlag kann das Heiz-/Belüftungssystemverwendet werden. Freibekommen einer beschlagenen Windschutzscheibe:
o Den Luftstromregler auf Defrost ( ) stellen. (Der Klimakompressor wird automatisch zugeschaltet und die Luftklappe wird automatisch aufAußenluft gestellt.)
o Den Temperaturregler auf die
gewünschte Position stellen.
o Den Gebläseregler auf eine beliebige Position zwischen 1 und 4stellen.
B720A01E

1EIGENSCHAFTEN DES HYUNDAI
98

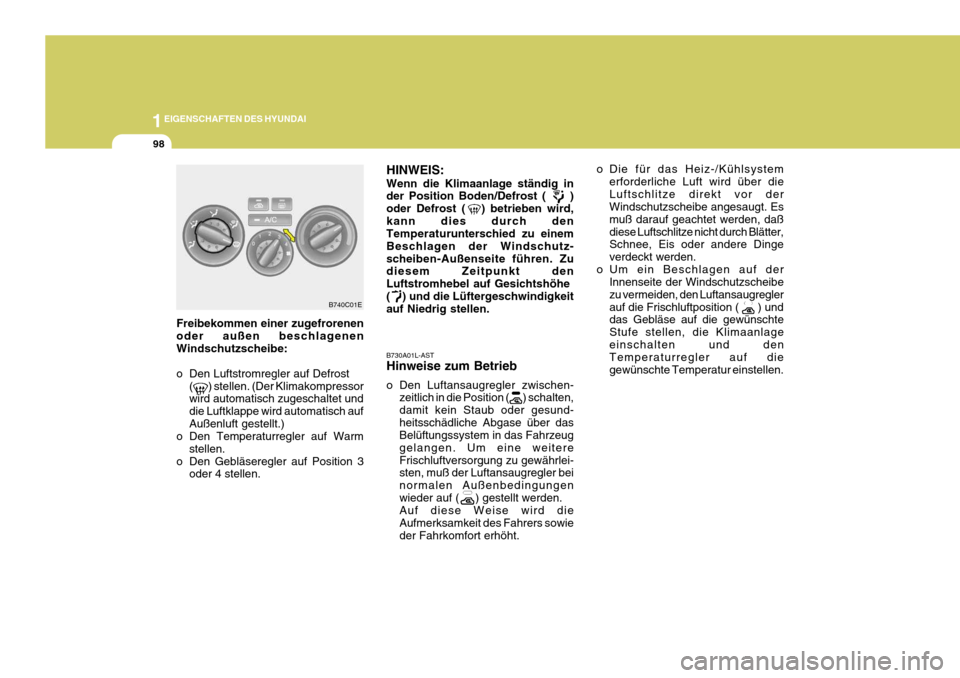

B730A01L-AST Hinweise zum Betrieb
o Den Luftansaugregler zwischen-zeitlich in die Position ( ) schalten, damit kein Staub oder gesund-heitsschädliche Abgase über das Belüftungssystem in das Fahrzeug gelangen. Um eine weitereFrischluftversorgung zu gewährlei- sten, muß der Luftansaugregler bei normalen Außenbedingungenwieder auf ( ) gestellt werden. Auf diese Weise wird die Aufmerksamkeit des Fahrers sowieder Fahrkomfort erhöht.
B740C01E
Freibekommen einer zugefrorenen oder außen beschlagenenWindschutzscheibe:
o Den Luftstromregler auf Defrost ( ) stellen. (Der Klimakompressor wird automatisch zugeschaltet und die Luftklappe wird automatisch aufAußenluft gestellt.)
o Den Temperaturregler auf Warm
stellen.
o Den Gebläseregler auf Position 3 oder 4 stellen. HINWEIS: Wenn die Klimaanlage ständig in der Position Boden/Defrost ( ) oder Defrost ( ) betrieben wird,kann dies durch den Temperatu
runterschied zu einem
Beschlagen der Windschutz-
scheiben-Außenseite führen. Zu diesem Zeitpunkt den Luftstromhebel auf Gesichtshöhe( ) und die Lüftergeschwindigkeit auf Niedrig stellen. o Die für das Heiz-/Kühlsystem
erforderliche Luft wird über die Luftschlitze direkt vor der Windschutzscheibe angesaugt. Es muß darauf geachtet werden, daßdiese Luftschlitze nicht durch Blätter, Schnee, Eis oder andere Dinge verdeckt werden.
o Um ein Beschlagen auf der Innenseite der Windschutzscheibezu vermeiden, den Luftansaugreglerauf die Frischluftposition ( ) und das Gebläse auf die gewünschte Stufe stellen, die Klimaanlageeinschalten und den Temperaturregler auf die gewünschte Temperatur einstellen.
