Mantenimiento

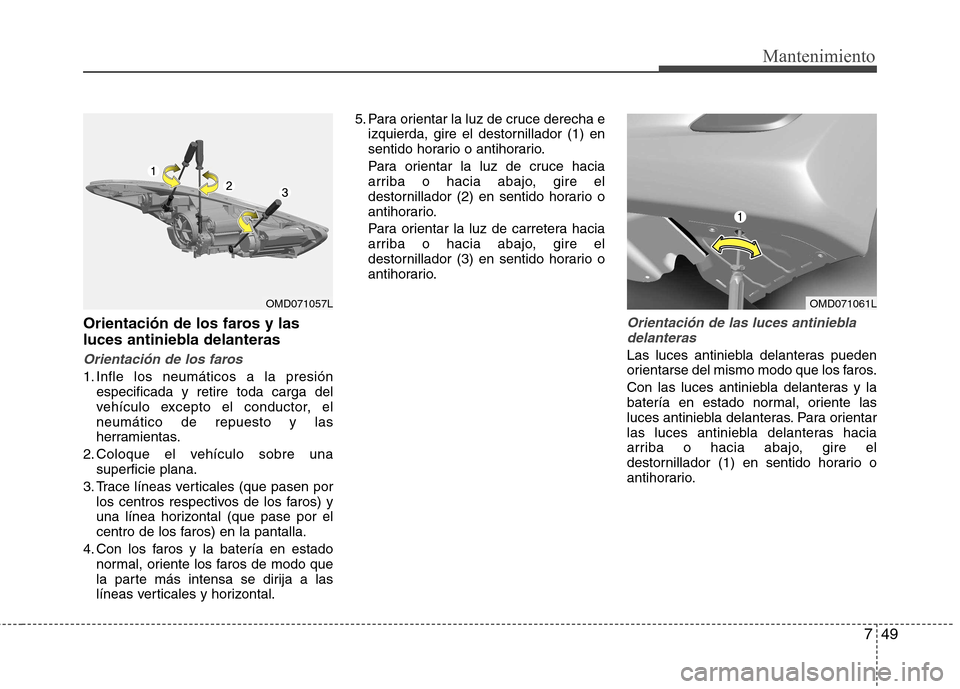

Orientación de los faros y las
luces antiniebla delanteras
Orientación de los faros
1. Infle los neumáticos a la presiónespecificada y retire toda carga del
vehículo excepto el conductor, elneumático de repuesto y las
herramientas.
2. Coloque el vehículo sobre una superficie plana.
3. Trace líneas verticales (que pasen por los centros respectivos de los faros) y
una línea horizontal (que pase por el
centro de los faros) en la pantalla.
4. Con los faros y la batería en estado normal, oriente los faros de modo que
la parte más intensa se dirija a las
líneas verticales y horizontal. 5. Para orientar la luz de cruce derecha e
izquierda, gire el destornillador (1) en
sentido horario o antihorario.
Para orientar la luz de cruce hacia
arriba o hacia abajo, gire el
destornillador (2) en sentido horario o
antihorario.
Para orientar la luz de carretera hacia
arriba o hacia abajo, gire el
destornillador (3) en sentido horario o
antihorario.
Orientación de las luces antiniebla
delanteras
Las luces antiniebla delanteras pueden
orientarse del mismo modo que los faros.
Con las luces antiniebla delanteras y la
batería en estado normal, oriente las
luces antiniebla delanteras. Para orientar
las luces antiniebla delanteras hacia
arriba o hacia abajo, gire el
destornillador (1) en sentido horario o
antihorario.
OMD071057LOMD071061L

Mantenimiento
50
7

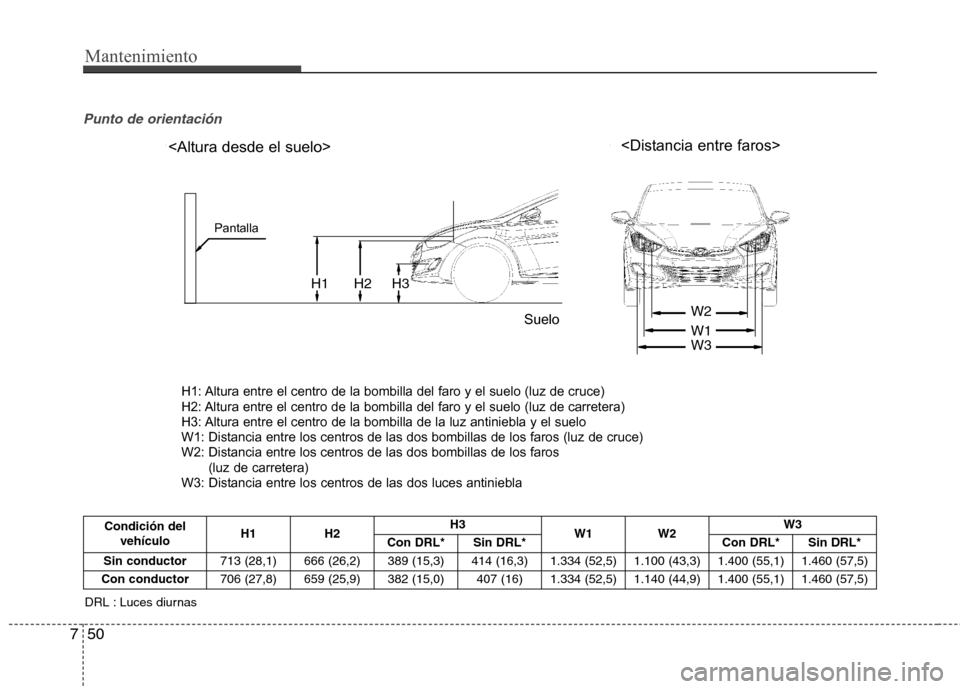

Punto de orientación
H1 : Height between the head lamp bulb center and ground (Low beam) H2 : Height between the head lamp bulb center and ground (High beam)H3 : Height between the fog lamp bulb center and groundW1 : Distance between the two head lamp bulbs centers (Low beam)W2 : Distance between the two head lamp bulbs centers (High beam)W3 : Distance between the two fog lamp bulbs centers
W2
H1 H2 H3
W1 W3
Screen
Ground< Distance between lamps >
< Ground Height >
Condición del
vehículo H1 H2 H3
W1 W2 W3
Con DRL* Sin DRL* Con DRL* Sin DRL*
Sin conductor 713 (28,1) 666 (26,2) 389 (15,3) 414 (16,3) 1.334 (52,5) 1.100 (43,3) 1.400 (55,1) 1.460 (57,5)
Con conductor 706 (27,8) 659 (25,9) 382 (15,0) 407 (16) 1.334 (52,5) 1.140 (44,9) 1.400 (55,1) 1.460 (57,5)
DRL : Luces diurnas

Pantalla
Suelo
H1: Altura entre el centro de la bombilla del faro y el suelo (luz de cruce)
H2: Altura entre el centro de la bombilla del faro y el suelo (luz de carretera)
H3: Altura entre el centro de la bombilla de la luz antiniebla y el suelo
W1: Distancia entre los centros de las dos bombillas de los faros (luz de cruce)
W2: Distancia entre los centros de las dos bombillas de los faros
(luz de carretera)
W3: Distancia entre los centros de las dos luces antiniebla

751
Mantenimiento
OMD051054L

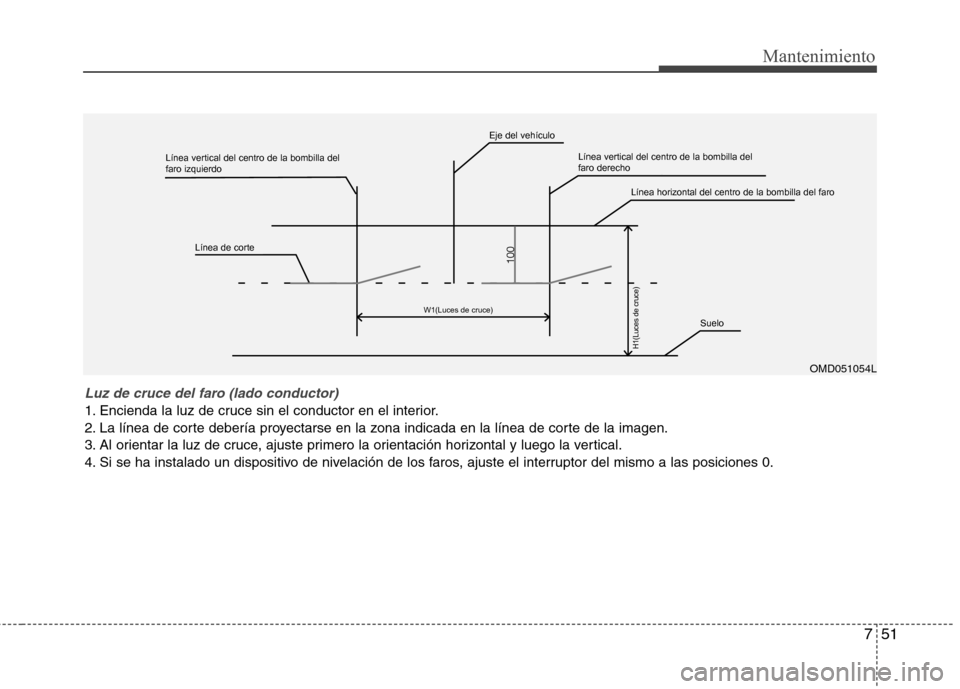

Luz de cruce del faro (lado conductor)
1. Encienda la luz de cruce sin el conductor en el interior.
2. La línea de corte debería proyectarse en la zona indicada en la línea de corte de la imagen.
3. Al orientar la luz de cruce, ajuste primero la orientación horizontal y luego la vertical.
4. Si se ha instalado un dispositivo de nivelación de los faros, ajuste el interruptor del mismo a las posiciones 0.
Línea vertical del centro de la bombilla del faro izquierdoLínea vertical del centro de la bombilla del faro derecho
Eje del vehículo
Línea de corte
W1(Luces de cruce)
H1(Luces de cruce)
Línea horizontal del centro de la bombilla del faro
Suelo

Mantenimiento
52
7
OMD051055L

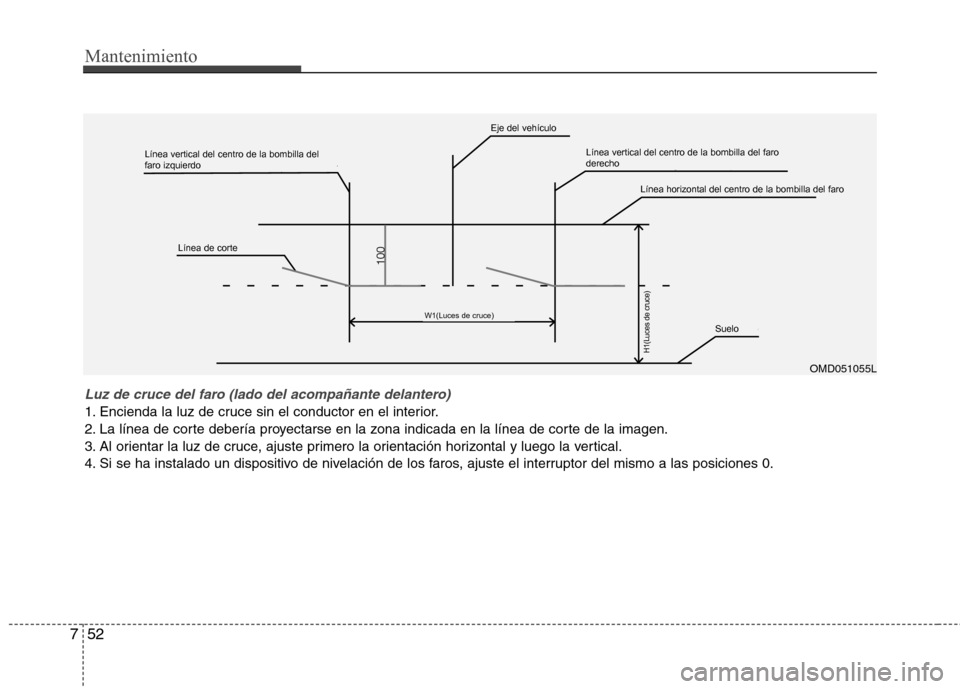

Luz de cruce del faro (lado del acompañante delantero)
1. Encienda la luz de cruce sin el conductor en el interior.
2. La línea de corte debería proyectarse en la zona indicada en la línea de corte de la imagen.
3. Al orientar la luz de cruce, ajuste primero la orientación horizontal y luego la vertical.
4. Si se ha instalado un dispositivo de nivelación de los faros, ajuste el interruptor del mismo a las posiciones 0.
Línea vertical del centro de la bombilla del faro izquierdo
Eje del vehículo
Línea vertical del centro de la bombilla del faro derecho
Línea de corte
W1(Luces de cruce)
H1(Luces de cruce)
Línea horizontal del centro de la bombilla del faro
Suelo

753
Mantenimiento

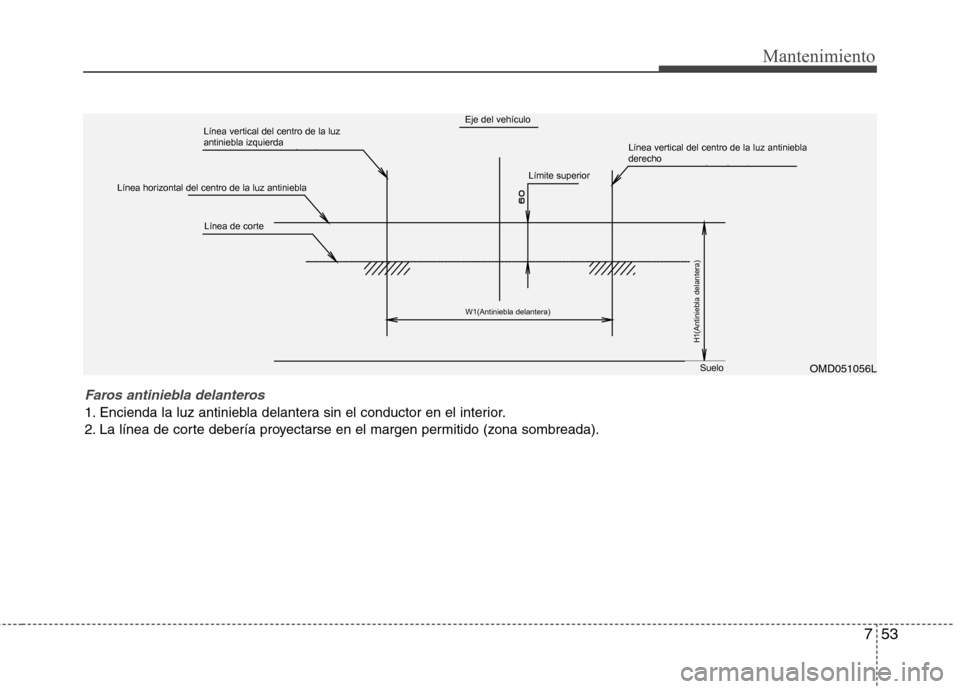

Faros antiniebla delanteros
1. Encienda la luz antiniebla delantera sin el conductor en el interior.
2. La línea de corte debería proyectarse en el margen permitido (zona sombreada).
OMD051056L
Línea vertical del centro de la luz antiniebla izquierdaEje del vehículo
Línea vertical del centro de la luz antiniebla derecho
Línea horizontal del centro de la luz antiniebla
Línea de corte
W1(Antiniebla delantera)
H1(Antiniebla delantera)
Límite superior
Suelo

Mantenimiento
54
7

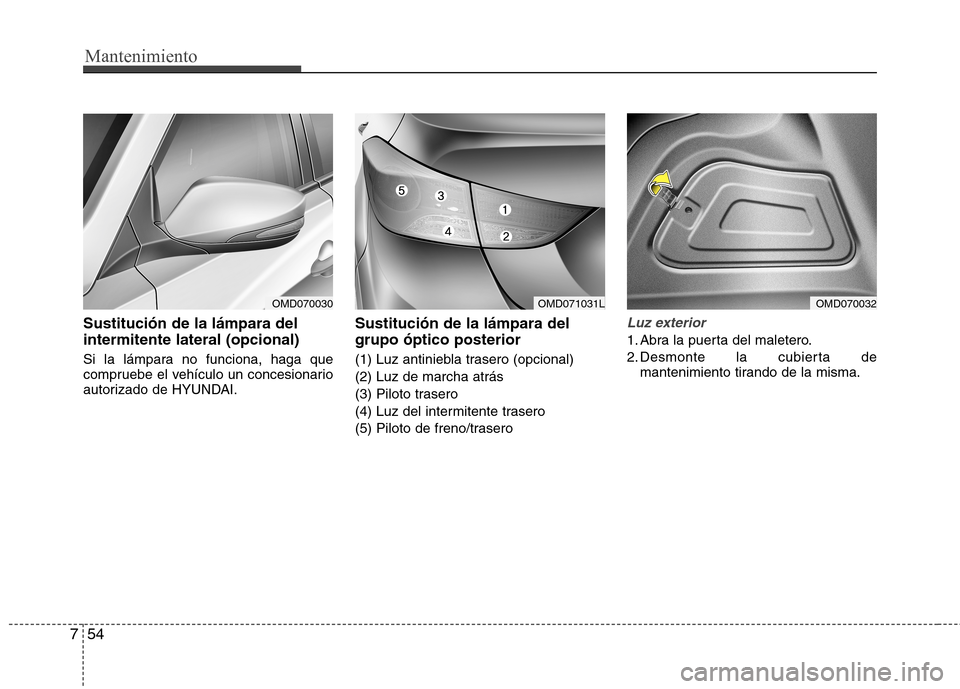

Sustitución de la lámpara del intermitente lateral (opcional)
Si la lámpara no funciona, haga que
compruebe el vehículo un concesionario
autorizado de HYUNDAI. Sustitución de la lámpara del grupo óptico posterior
(1) Luz antiniebla trasero (opcional) (2) Luz de marcha atrás
(3) Piloto trasero
(4) Luz del intermitente trasero
(5) Piloto de freno/traseroLuz exterior
1. Abra la puerta del maletero.
2. Desmonte la cubierta de
mantenimiento tirando de la misma.
OMD070032OMD070030OMD071031L

755
Mantenimiento

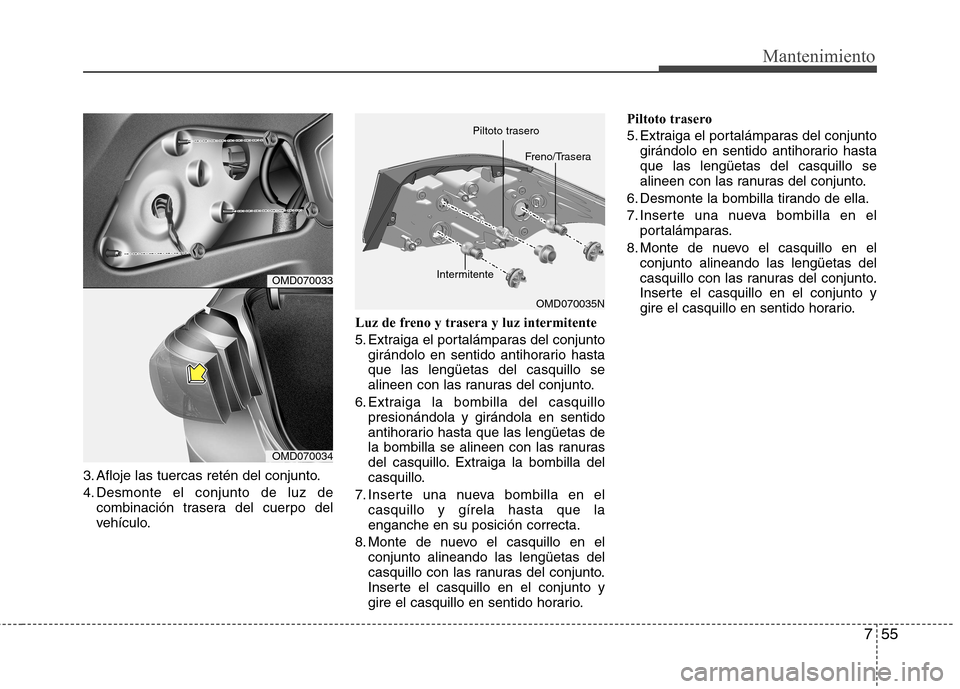

3. Afloje las tuercas retén del conjunto.
4. Desmonte el conjunto de luz decombinación trasera del cuerpo del
vehículo. Luz de freno y trasera y luz intermitente
5. Extraiga el portalámparas del conjunto
girándolo en sentido antihorario hasta que las lengüetas del casquillo se
alineen con las ranuras del conjunto.
6. Extraiga la bombilla del casquillo presionándola y girándola en sentido
antihorario hasta que las lengüetas de
la bombilla se alineen con las ranuras
del casquillo. Extraiga la bombilla del
casquillo.
7. Inserte una nueva bombilla en el casquillo y gírela hasta que laenganche en su posición correcta.
8. Monte de nuevo el casquillo en el conjunto alineando las lengüetas del
casquillo con las ranuras del conjunto.
Inserte el casquillo en el conjunto y
gire el casquillo en sentido horario. Piltoto trasero
5. Extraiga el portalámparas del conjunto
girándolo en sentido antihorario hasta que las lengüetas del casquillo se
alineen con las ranuras del conjunto.
6. Desmonte la bombilla tirando de ella.
7. Inserte una nueva bombilla en el portalámparas.
8. Monte de nuevo el casquillo en el conjunto alineando las lengüetas del
casquillo con las ranuras del conjunto.
Inserte el casquillo en el conjunto y
gire el casquillo en sentido horario.
OMD070035N
Intermitente Freno/Trasera
Piltoto trasero
OMD070033
OMD070034

Mantenimiento
56
7

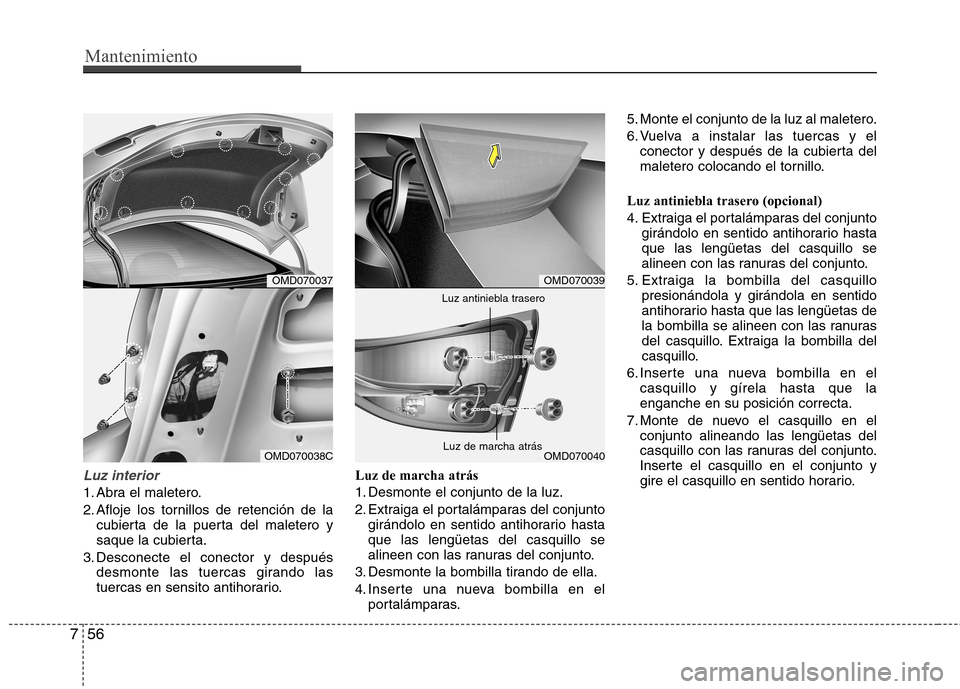

Luz interior
1. Abra el maletero.
2. Afloje los tornillos de retención de la
cubierta de la puerta del maletero y
saque la cubierta.
3. Desconecte el conector y después desmonte las tuercas girando las
tuercas en sensito antihorario. Luz de marcha atrás
1. Desmonte el conjunto de la luz.
2. Extraiga el portalámparas del conjunto
girándolo en sentido antihorario hasta que las lengüetas del casquillo se
alineen con las ranuras del conjunto.
3. Desmonte la bombilla tirando de ella.
4. Inserte una nueva bombilla en el portalámparas. 5. Monte el conjunto de la luz al maletero.
6. Vuelva a instalar las tuercas y el
conector y después de la cubierta del
maletero colocando el tornillo.
Luz antiniebla trasero (opcional)
4. Extraiga el portalámparas del conjunto girándolo en sentido antihorario hasta que las lengüetas del casquillo se
alineen con las ranuras del conjunto.
5. Extraiga la bombilla del casquillo presionándola y girándola en sentido
antihorario hasta que las lengüetas de
la bombilla se alineen con las ranuras
del casquillo. Extraiga la bombilla del
casquillo.
6. Inserte una nueva bombilla en el casquillo y gírela hasta que laenganche en su posición correcta.
7. Monte de nuevo el casquillo en el conjunto alineando las lengüetas del
casquillo con las ranuras del conjunto.
Inserte el casquillo en el conjunto y
gire el casquillo en sentido horario.
OMD070037
OMD070038C
OMD070039
OMD070040
Luz antiniebla trasero
Luz de marcha atrás

757
Mantenimiento

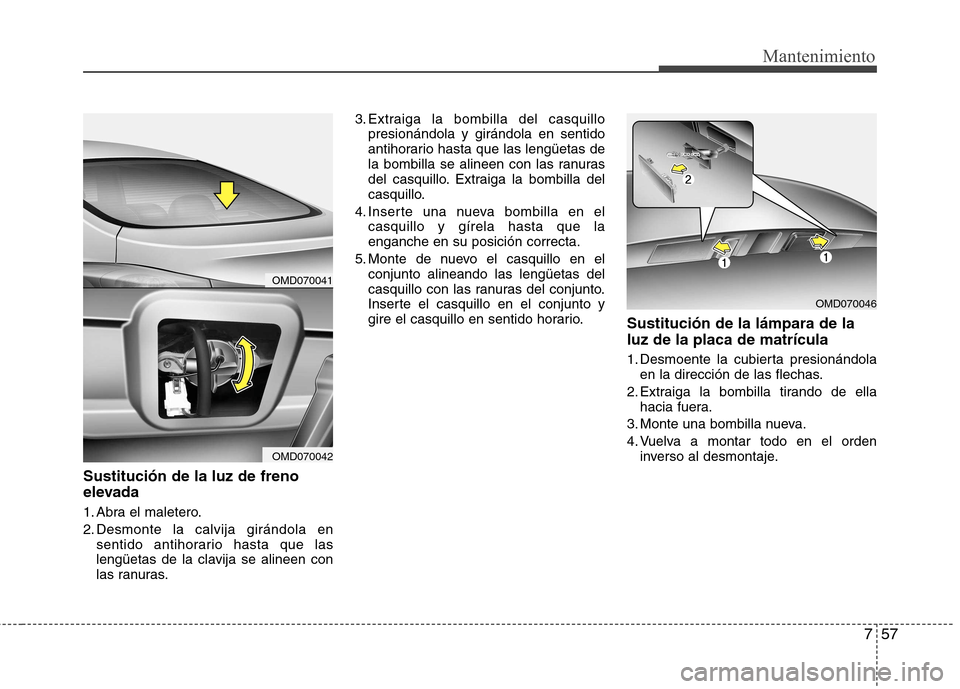

Sustitución de la luz de freno
elevada
1. Abra el maletero.
2. Desmonte la calvija girándola ensentido antihorario hasta que las
lengüetas de la clavija se alineen con
las ranuras. 3. Extraiga la bombilla del casquillo
presionándola y girándola en sentido
antihorario hasta que las lengüetas de
la bombilla se alineen con las ranuras
del casquillo. Extraiga la bombilla del
casquillo.
4. Inserte una nueva bombilla en el casquillo y gírela hasta que laenganche en su posición correcta.
5. Monte de nuevo el casquillo en el conjunto alineando las lengüetas del
casquillo con las ranuras del conjunto.
Inserte el casquillo en el conjunto y
gire el casquillo en sentido horario. Sustitución de la lámpara de la luz de la placa de matrícula
1. Desmoente la cubierta presionándola
en la dirección de las flechas.
2. Extraiga la bombilla tirando de ella hacia fuera.
3. Monte una bombilla nueva.
4. Vuelva a montar todo en el orden inverso al desmontaje.
OMD070041
OMD070042
OMD070046

Mantenimiento
58
7

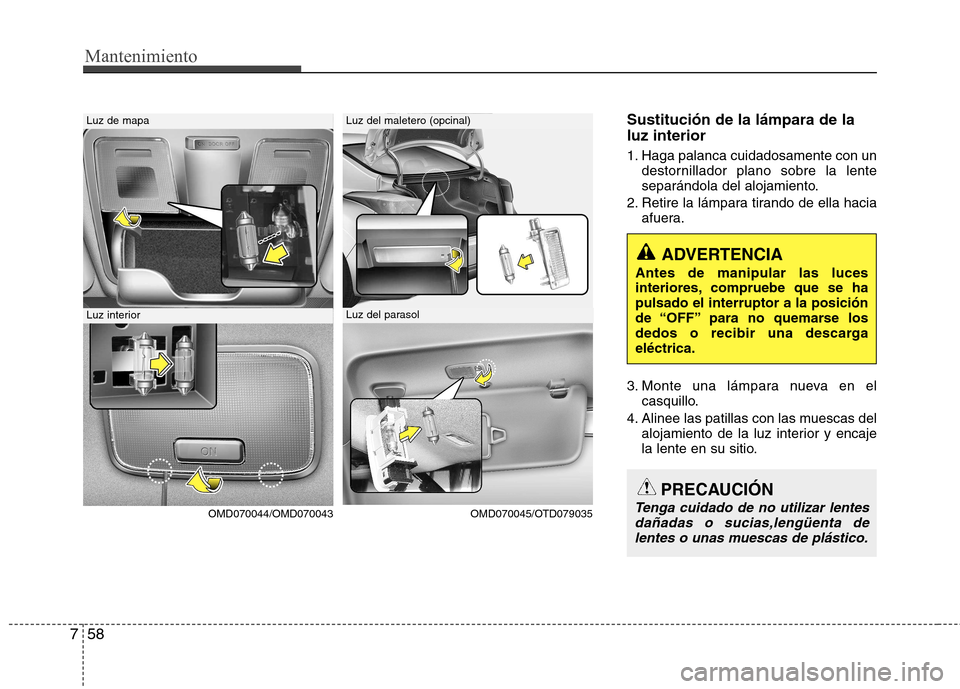

Sustitución de la lámpara de la luz interior
1. Haga palanca cuidadosamente con un
destornillador plano sobre la lente
separándola del alojamiento.
2. Retire la lámpara tirando de ella hacia afuera.
3. Monte una lámpara nueva en el casquillo.
4. Alinee las patillas con las muescas del alojamiento de la luz interior y encaje
la lente en su sitio.Luz del maletero (opcinal)Luz de mapa
Luz del parasolLuz interior
OMD070044/OMD070043 OMD070045/OTD079035
ADVERTENCIA
Antes de manipular las luces
interiores, compruebe que se hapulsado el interruptor a la posición
de “OFF” para no quemarse los
dedos o recibir una descargaeléctrica.
PRECAUCIÓN
Tenga cuidado de no utilizar lentes dañadas o sucias,lengüenta de
lentes o unas muescas de plástico.
